Виды термостатических вентилей для радиаторов
Термостатические вентили работают в ручном или автоматическом режиме. В первом случае пользователь изменяет уровень температуры радиатора поворотом регулирующей головки. Во втором устанавливается значение нагрева с помощью меток на устройстве. Дальнейшая регулировка происходит автоматически.
Виды термостатических клапанов для радиаторов:
- Для однотрубных систем. Имеют большую пропускную способность, до 5,1 м3/час. Допускается монтаж в открытых схемах отопления.
- Для двухтрубных систем. Самый распространенный вид вентилей, выбирают по техническим параметрам, сверив их с характеристиками теплоснабжения.
- Трехходовые. Монтируют вместе с байпасом, выполняют функции распределения теплового потока в системе.
- С возможностью гидравлической регулировки.
- С подключением внешнего термометра.
Вентили отличаются по способу монтажа – угловые, осевые. Выбор влияет на способ подключения к радиатору, где расположен входной и выходной патрубок. Возможна установка дополнительного запорного клапана, одно иди двухтрубных обводов. Это позволит оптимизировать работу теплоснабжения, повысит безопасность.
Для чего служит перепускной клапан в трубопроводе
Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать
Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе
Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.
Существует несколько видов регулирующей арматуры, которая справляется с этой задачей лучше, чем человек.
Перепускной, или переливной, клапан позволяет стабилизировать давление в трубопроводе путем перенаправления рабочей среды через дополнительную ветку трубопровода, называемую байпасом.
Регуляция происходит не единоразовым или периодическим стравливанием излишка теплоносителя, а порционно, благодаря чему поддерживается напор жидкости или газа постоянно на одном уровне.
Устройством можно и нужно оснащать трубопроводы любой сложности, но больше всего в регулировке напора нуждаются:
многоконтурные отопительные системы – в случае отключения одного из контуров уменьшается потребление теплоносителя и увеличивается давление, что может вызвать порывы трубопровода, перегрузить насос и теплогенерирующий прибор – чтобы этого избежать, нужно снизить давление и поддерживать его на нужном уровне;
отопительные системы, оснащенные терморегуляторами, и системы горячего водоснабжения – при настройке температуры изменяется объем потребляемого теплоносителя, и нужно быстро восстановить баланс давления в контуре;
системы водоснабжения, оснащенные водонагревателями накопительного типа – в бойлере и трубопроводе вода находится под высоким давлением, а так как от постоянной регулировки и частых включений-выключений воды рывками меняется объем подаваемой жидкости, то давление рабочей среды особенно важно регулировать, чтобы не произошло аварии и не сломался водонагреватель.
Рекомендуем ознакомиться: Как устроен водопроводный вентиль и особенности его ремонта
Виды регулирующих клапанов
Арматура различается по нескольким параметрам.
В зависимости от конструктивных особенностей выделяют 2 вида:
- проходные – в них патрубки имеют противоположное расположение;
- угловые – располагаются под углом в 90 градусов.
Обратите внимание, каким способом реализуется управление клапаном. По этому параметру выделяют 3 вида:
По этому параметру выделяют 3 вида:
- пневматические;
- гидравлические;
- оборудованные электроприводом.
Электрическим приводящим устройством служит маломощный электромотор или втягивающие соленоиды. Конечно, существуют изделия и с ручным управлением, но они сложнее в эксплуатации, так как не позволяют выставить точные параметры. Устройства работают от электрической сети, имеющей переменный ток 220 В или постоянный 24 В.
Определенные проходные узлы работают в автономном режиме, без электропитания. Такая арматура управляется и регулируется посредством мембраны и противодействующей ей пружины. В качестве обратной связи используется обводка, по которой перемещается теплоноситель – он же и направляет мембрану в нужную сторону.

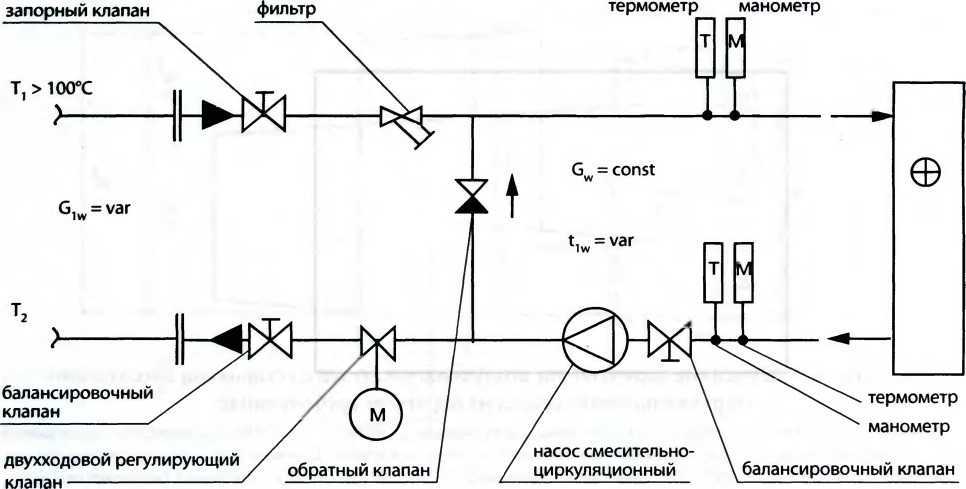

Что дает двухходовой клапан:
- регулируется расход, распределяются и экономятся ресурсы (вода);
- более экономичный расход тепла;
- оборудование и сети получают защиту от перепадов давления;
- если правильно пользоваться клапаном, он продлевает срок службы подключенного оборудования и самой сети.
Крепятся устройства при помощи фланцев, на резьбу или сварным методом. Один из подвидов резьбового соединения – цапковое крепление, при котором клапан вворачивается в другое устройство. При сварном виде установки используются специальные патрубки.
Отдельно выделим клапан с дистанционным управлением, который наиболее прост в эксплуатации. Такие приборы дополняются электроприводами или пультами. Именно пультовые принимают все текущие характеристики и параметры системы. Дистанционно уменьшается, повышается давление или перекрываются определенные ветки теплосети.
Разновидность двухходового клапана
Разновидности клапанов
Мембрана под действием напора перегретого теплоносителя поднимается и сбрасывается в сток
Для установки в систему обогрева подходят следующие виды механизмов:
Сбросной
По принципу самого простого защитного устройства функционирует сбросной клапан для отопления: образующиеся газы или теплоноситель после достижения границы избыточного давления надавливают на мембрану и оставляют систему.
Рычажно-грузовой
Подходит для труб с диаметром 0,2 м и больше. В отопительные системы, в которых источник тепла — котел, клапаны рычажно-грузового типа не устанавливаются. В этих механизмах для увеличения воздействия на мембрану применяют груз. С целью определения силы давления, при достижении которой клапан включается в работу, проводится настройка методом изменения массы груза.
Обратный
Аварийное устройство такого вида монтируют для сброса чрезмерного давления. Дополнительно он разрешает теплоносителю перемещаться по трубам лишь в одном течении, определенном проектом.
Пружинный
В шаровой конструкции клапана избыточное давление зависит от веса и размера шара
Наиболее востребованный прибор, используется для автономной системы обогрева. Устройство отличается прочностью, простенькой конструкцией: шток прижимается пружиной. Настроить параметры срабатывания устройства возможно присутствующим регулирующим механизмом. Сила воздействия определяется степенью сжатия.
Шаровый
Имеет очень простую конструкцию: отверстие закрывается обычным стальным шаром (силой веса). Давление срабатывания клапана вычислено предварительно, оно напрямую зависит от диаметра отверстия и веса шара.
Воздушный
Предназначение такого клапана — освобождать систему от образующихся газов, которые создают пробки и препятствуют правильной работе отопления.
Настройка клапанов баланса
Для балансировки отопления в частном доме подбирают ручные устройства необходимого диаметра, производя их подбор и регулировку по соответствующей схеме, приложенной к паспорту. Исходными данными для работы с графиком являются объем подачи, выраженный в кубических метрах в час или литрах в секунду, и падение давления, измеренное в барах, атмосферах или паскалях.
Например, при определении положения индикатора настройки модификации МСВ-Ф2 с номинальным диаметром DN равным 65 мм при расходе 16 м3 / ч и перепаде давления 5 кПа. (Рис. 11) на графике точки на соответствующих шкалах расхода и давления соединены, а линия продлена до тех пор, пока условная шкала не пересечет коэффициент Ku.
От точки на шкале Ку проведите горизонтальную линию для диаметра D, равного 65 мм., Найдите настройку с цифрой 7, которая выставлена на шкале ручки.
Далее для выбранного диаметра устройства его регулировка осуществляется с помощью таблицы (рис. 12), по которой определяется количество оборотов шпинделя, соответствующее определенному потоку.
Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды

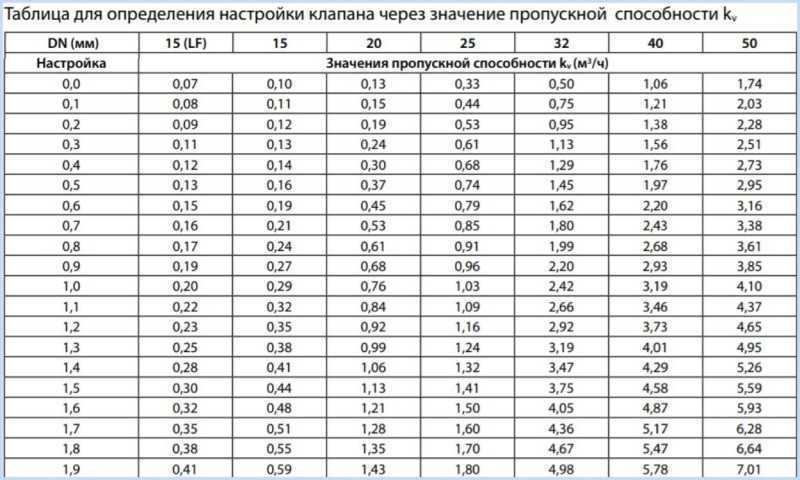

Рис. 12 Пример таблицы ручной настройки
Разновидности
В настоящее время выделяется несколько разновидностей предохранительных клапанов, которые классифицируются по ряду критериев:
Исходя из устройства прижима тарелки бывают:
- пружинные;
- рычажно-грузовые.
По высоте подъема запорного механизма, клапаны подразделяются на:
- малоподъемные (в таких устройствах тарелка не поднимается выше, чем на 5% от диаметра седельной части),
- полноподъемные (затвор поднимается достаточно высоко, благодаря чему можно избавиться от достаточно большого объема среды, такой тип хорошо пригоден для систем отопления, в которых в качестве теплоносителя выступают жидкость либо пар).
Учитывая то, с какой скоростью срабатывает клапан, различаются:
- пропорциональные (затвор открывается плавно, исходя из увеличения давления в трубопроводе, в момент когда клапан закрывается — исключается возможность образования гидроударов);
- двухпозиционные (такие устройства открываются достаточно резко и могут сбросить значительный объем среды, закрываются также резко, что чревато негативными последствиями в виде гидроударов).
Рассмотрим более подробно виды предохранительных клапанов.
Пружинные клапаны
Пружинный предохранительный клапан
Сегодня клапаны, относящиеся к данному типу, достаточно популярны и используются повсеместно. В основном они предназначены для автономных систем отопления.
Конструкция устройства — достаточно простая, но в то же время надежная. Шток золотника зажимается посредством пружины. Сила, с которой будет осуществляться прижим, находится в непосредственной зависимости от степени сжатия этой пружины.
В конструкцию входит регулирующий механизм, благодаря которому можно задать параметры, согласно которым, в случае возникновения аварийной ситуации, котел будет отключен.
Рычажно-грузовые клапаны
Рычажно-грузовой клапан
Такой тип клапанов по внешнему виду напоминает запорное оборудование, в конструкцию которого входит специальный груз, находящийся в непосредственном контакте с золотником. Их взаимосвязь обеспечивается посредством рычага. Обычно рычажно-грузовой клапан устанавливается на трубопроводах с диаметром не ниже 200 мм.
Очень редко монтируется в отопительных системах, базирующихся на котельном оборудовании, которые обычно встречаются в частных домах.
Принцип работы данного механизма заключается в следующем: груз движется по направлению длины рычага и осуществляет регулировку силы, с которой золотник придавливается к седлу. В случае, если давление теплоносителя в системе заходит за пределы допустимой нормы, происходит открытие предохранительного клапана и через выходной патрубок выходит лишняя жидкость.
минусы и Плюсы
Как выглядит самотечное отопление на фоне системы с принудительной циркуляцией? Стоит ли остановить на нем свой выбор при проектировании собственного коттеджа?
Преимущества
- Система полностью отказоустойчива. В ней нет подвижных либо изнашивающихся элементов; она не зависит от внешних факторов, включая нестабильное за городом электропитание.
- Гравитационная схема — саморегулирующаяся. Чем холоднее обратка в ней, тем стремительнее циркуляция теплоносителя: так как он владеет большей плотностью если сравнивать с нагревшимися в котле весами.
- Наконец, при проектировании данной системы не требуется заниматься сложными вычислениями, не нужно особенных навыков: такие схемы проектировались еще нашими дедушками. В сельской местности и по сей день возможно встретить контуры, пристроенные к помещенному в русскую печь теплообменнику из металлической трубы.
Недочёты
Не обошлось и без них.
Система достаточно медлительно прогревается. От розжига котла до выхода батарей на рабочую температуру может пройти полтора — два часа.
| Диаметр, мм | Цена погонного метра, рубли |
| 20 | 52,28 |
| 25 | 67,61 |
| 32 | 111,76 |
| 40 | 162,16 |
| 50 | 271,55 |
- Без балансировки разброс температур между радиаторами возможно заметным.
- Наконец, при незначительной теплоотдаче котла вынесенные на чердак либо в подвал участки розлива в сильные морозы в полной мере может прихватить льдом.
Монтаж клапанов
При установке клапана поместите его в направлении стрелки на корпусе, которая указывает направление движения жидкости, чтобы избежать турбулентности, влияющей на точность настройки. Выбирают прямые участки трубопровода длиной 5 диаметров устройства с точкой его расположения и двумя диаметрами после клапана. Оборудование устанавливается в обратном ответвлении системы; Для выполнения работ достаточно гидравлического разводного ключа, установка осуществляется в следующей последовательности:
- Перед установкой обязательно промойте и очистите систему трубопроводов, чтобы избавиться от металлической стружки и других посторонних предметов.
- Многие устройства имеют съемную головку; для облегчения установки в трубы его следует снять согласно инструкции.
- Для монтажа можно использовать льняное волокно с соответствующей смазкой, которое наматывается на конце трубки и на выходе из аккумулятора.
- Регулирующий клапан одним концом навинчивается на трубу, вторым соединяется с радиатором специальными шайбами (американская переходная муфта), которая ставится на выходной штуцер радиатора или ввинчивается в клапан, выполняя роль стыка.
Рис. 10 Установка балансировочных клапанов
Виды предохранительных клапанов
Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.
Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.
Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности таких устройств:
- сбросные с выносным датчиком температуры;
- комбинированное устройство с температурным датчиком и контуром подпитки;
- то же с прямой установкой в трубопровод.
Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.
Элемент с выносным датчиком
Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:
Температурный клапан включается в обвязку твердотопливного котла тремя способами:
- с охлаждением через водяной контур теплогенератора;
- то же, через специальный аварийный теплообменник;
- сброс теплоносителя с автоматической подпиткой.
Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.
Змеевик ГВС двухконтурного котла может служить как нагревателем, так и охладителем в случае перегрева. Для защиты достаточно подключить тепловой клапан по схеме
Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.
Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:

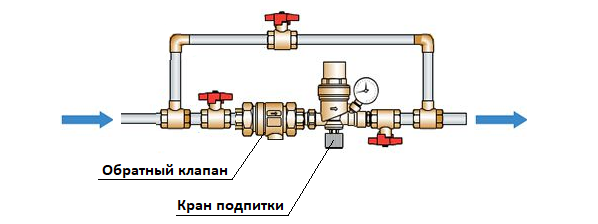

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.
Байпасный клапан
Байпасный клапан в системе отопления (рис 1) является одним из важных составляющих отопительной системы, который является участком параллельного трубопровода.
Байпас бывают двух типов: с обратным клапаном и без него. Данный регулирующий элемент используют для циркуляционного насоса. Он может функционировать, если в этом есть необходимость и с периодичностью. После запуская насоса, байпасный клапан от избыточного давления открывается, далее тепловой носитель проходит сквозь него. Стоит следить, чтобы ржа, окалина не попадали в клапан, так как система выйдет из строя.
В случае его установке на радиатор, байпас возвращает назад избыточный из радиатора теплоноситель. Регулирующая и запорная арматура получают параллельную транспортировку тепла через байпас.
Если отопительная система находится в рабочем состояния, то без наличия байпаса ремонт радиаторов будет невозможен. Этот узел может и помочь в более быстром наполнении или освобождении всей системы.
Перепускные отопительные клапаны
Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.
Конструкция перепускного клапана отопления
Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.
Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.
Клапан давления для отопления выполняет следующие функции:
- Уменьшает гидравлическую нагрузкуна циркуляционный насос ;
- Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
- Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.
Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.
Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

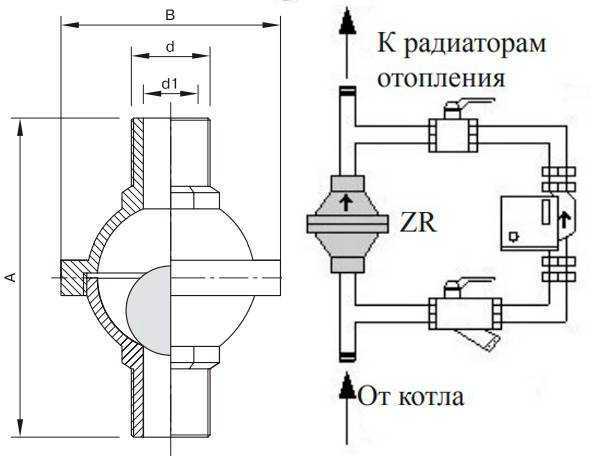

Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Назначение клапанов для отопления
Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.
Клапаны в системе отопления
В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.
Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.
Основными критериями являются:
- Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
- Давление — номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
- Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.
Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.
Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.
Разводящие коллекторы и дешламаторы
Коллекторная разводка — это трубы большого диаметра. Выравнивают давление в трубопроводе. Устанавливается такой коллектор в специальный распределительный отопительный шкаф.
Для удаления шлама из системы применяются шаровые краны, врезанные в коллекторы. Помимо шаровых кранов в установках используют магнитные дешламаторы. Дешламаторы имеют специальную сетку, расположенную в виде веера. Благодаря такой конструкции предохранения производится задержка разного рода частиц и мелкого мусора, находящегося в воде, их отделение и отвод в предназначенный для этого сборник.
Разводящие коллекторы и дешламаторы
Другие виды запорного оборудования
К другим видам запорного отопительного оборудования можно отнести игольчатый вентиль, электромагнитный клапан, компенсаторы, сервопривод:
- Игольчатый вентиль выполняет роль затвора. Регулирует поток теплоносителя, когда давление в системе начинает повышаться.
- Самым простым и доступным из предохранительных элементов, обеспечивающим контроль и выравнивание потока воды, является электромагнитный клапан.
- Компенсаторы понижают вибрации, которые могут привести к деформации трубопровода при высоких температурах.
- Необходимое дозирование объемов воды, напряжение и температуру обеспечивается благодаря использованию сервопривода.
- Еще одной составляющей, входящей конструкцию системы отопления. является водонагреватель или теплообменник.
Вода в системе отопления нагревается при помощи котлов. Выбор конструкции котла зависит от водяного калорифера, благодаря которому происходит передача тепла от горячего теплоносителя к холодному.
Использование предохранительных клапанов для систем отопления и другого регулировочного оборудования, позволяет избежать многих проблем, связанных с повышенным давлением, которое может вывести из строя отопительную установку и привести к разрушению элементов оборудования.
Принцип работы обратного клапана
На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров
Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали

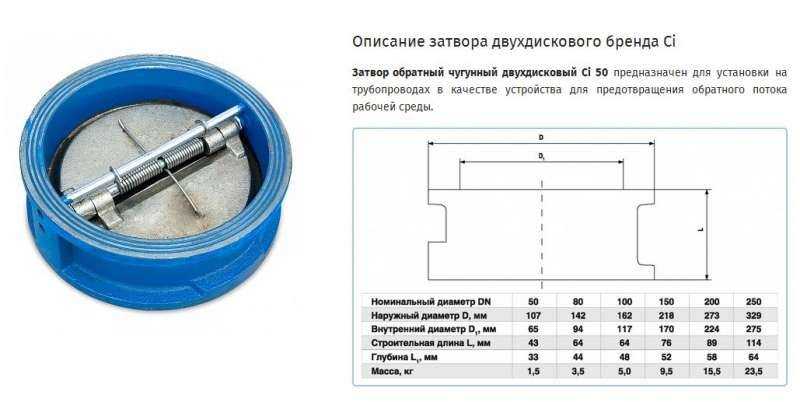

Принцип работы двухстворчатого и дискового обратных клапанов
Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.
В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.
Применение и варианты подключения
Чтобы холодная вода не попадала внутрь твердотопливного котла во время разогрева, надо использовать схему подключения с первичным контуром циркуляции.
Клапан в такой ситуации отсекает холодный теплоноситель из обратной трубы, это позволяет избежать появления конденсата на внутренней поверхности корпуса котла
А это очень важно, ведь конденсат отрицательно влияет на срок службы устройства. Источник тепла будет циркулировать в первичном контуре до тех пор, пока не будет достигнута температура, которую установил пользователь. Когда достигается настроенный показатель, термостат воздействует на шток, плавно открывается поток холодной жидкости из отопительной системы
Для гидравлической регулировки механизма в малый контур устанавливают балансировочный вентиль. Чтобы схема обвязки нагревательного оборудования работала правильно, циркуляционный насос надо установить после трехходового крана. Многие делают наоборот, что является серьезной ошибкой
Когда достигается настроенный показатель, термостат воздействует на шток, плавно открывается поток холодной жидкости из отопительной системы. Для гидравлической регулировки механизма в малый контур устанавливают балансировочный вентиль. Чтобы схема обвязки нагревательного оборудования работала правильно, циркуляционный насос надо установить после трехходового крана. Многие делают наоборот, что является серьезной ошибкой.
Также в этом варианте подключения можно применять вторичный контур циркуляции, который будет осуществляться при помощи собственного насосного оборудования и трехходового клапана.
Такой контур будет подавать в отопительную систему горячую жидкость в необходимом количестве, а насос оборудует циркуляцию вторичного контура. Трехходовой элемент и насос управляются при помощи контроллера, который получает характеристики источника тепла от специальных датчиков.
Жидкость для бойлера отбирается между этими двумя контурами, где источник тепла максимально нагревается. Некоторые производители котлов отопления оснащают свою продукцию еще и дополнительным контуром, для обеспечения потребителей ГВС. Чтобы сохранить температуру воды при подаче в дом, агрегаты переключаются с основного контура на ГВС, для этого устанавливают специальное оборудование внутри самого котла. Вариант с прямым коллектором, внутри которого работает деталь, перекрывающая боковые патрубки, немного отличается. Шток в ней работает при помощи сервопривода, который получает сигналы от блока управления. Кроме этого, такие детали часто используются в сфере управления теплым полом. В такой ситуации лучше всего подойдет трехходовой клапан с термоголовкой и специальными датчиками температуры.
По такой схеме источник тепла будет равномерно распределяться между разными комнатами помещения. Это обеспечит качественный обогрев.
Перепускные отопительные клапаны
Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.
Конструкция перепускного клапана отопления
Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.
Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.
Клапан давления для отопления выполняет следующие функции:
- Уменьшает гидравлическую нагрузку на циркуляционный насос;
- Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
- Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.
Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.
