Монтаж петель углового шкафа

Установка крепежных элементов

Дверцы
шкафа предварительно примеряют к боковинам, чтобы сделать точную разметку.

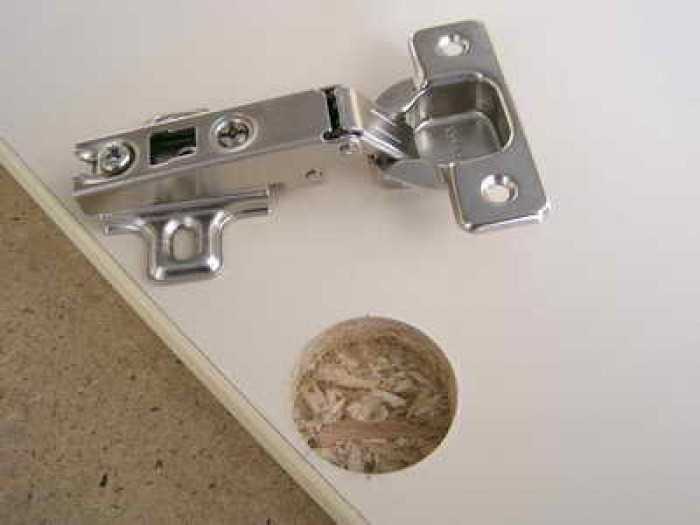

Начальный этап
установки петель – сверление отверстий для крепления чашек.

Делать петли в вертикальном положении двери не всегда удобно. Это потенциально снизит точность соединения.

Положите створку на ровную поверхность, зафиксировав ее. Просверлите с помощью дрели и фрезы отверстия под чашку

Важно не делать слишком большие углубления, достаточно 1,2 см. Вставьте чашки в отверстия и прикрутите шурупы в дверной части крепления.

Необходимо, чтобы они входили в пазы ровно, без перекоса, иначе дверь будет закреплена неправильно.

Для
установки соединительных деталей располагайте дрель вертикально – любой наклон сделает работу некачественной, могут появиться сколы, из-за которых крепление не будет надежно держаться.
Ответную планку на боковине изделия можно устанавливать и в вертикальном положении панели, предварительно разметив места соединений.

При сверлении дрель также необходимо держать очень ровно.

Если используются накладные детали, то их делают «глухими», чтобы не расползались при соединении и сборке. Такие крепления не должны иметь зазоров и перекосов.
При соединении створки и боковины воспользуйтесь помощью.

Вдвоем процесс работы будет удобнее, качественнее и точнее.

Установка соединительных деталей на стеклянные дверцы требует особой аккуратности и осторожности. Для таких створок приобретают специальные крепежные детали

Со стороны боковины понадобятся отверстия, которые сверлятся с помощью дрели.

Стеклянное полотно фиксируется посредством зажимов.

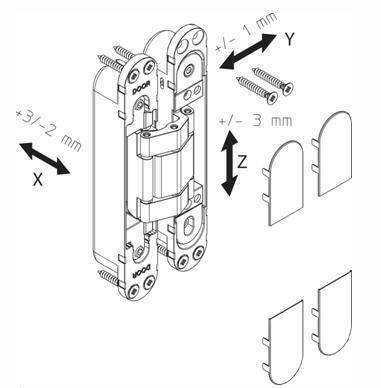

Как врезать петли в межкомнатную дверь своими руками без фрезера

Когда планируется самостоятельная установка блока, у многих домашних мастеров возникает вопрос, как врезать петли в межкомнатную дверь своими руками без фрезера. Профессиональные монтажники пользуются для монтажа навесов фрезером. Это верное решение. Обеспечивает аккуратную и быструю установку двери. Но дома фрезер есть не у всех. Поэтому надо понимать процесс монтажа дверных петель без такого инструмента. Для установки дверных петель на полотно и коробку потребуются молоток и зубило. Надо быть готовым, что придется потратить немало сил и времени

Важно быть аккуратным и следовать алгоритму. От правильного монтажа зависит работа блока. Врезка дверных петель для установки межкомнатной двери проводится в ряд таких этапов:

• Нанесение разметки.
• Врезка петель.
• Установка.

Стоит рассмотреть каждый из этих этапов подробнее.

Разметка

Чтобы правильно врезать навесы, нужно определить расстояние петель на двери. Эту работу надо выполнять, поставив полотно на торец. Порядок действий описан ниже:

• Отмеряем 20 см от верхнего и нижнего края створки.
• Прикладываем шарнир к отметке и обводим по периметру карандашом.

При выполнении разметки шарнирный механизм должен быть параллелен полотну. Подвижная часть навеса при этом должна на 2-3 мм выступать за край.

Врезка

Профессиональные монтажники утверждают, что с помощью стамески и молотка невозможно сделать посадочные отверстия для навесов. Ведь стамеска оставит на ламинате или шпоне полотна рваные края. Так думают те, которые пользуются фрезой для монтажа петель. Если такого инструмента нет, сгодится и молоток со стамеской. С их помощью можно аккуратно выполнит врезку петель своими руками. С помощью стамески можно установить деревянную дверь.

Алгоритм действий:

Канцелярским острым ножом прорезаем ламинат или шпон по нанесенной карандашом разметке. Удаляем вырезанную часть с торца. Выполняем окантовку паза. Для этого стамеску ставим вдоль среза шпона или ламината и загоняем ее ударами молотка в дерево на 2 мм. Углубляться в тело двери следует аккуратно

Важно не заглубить посадочное отверстие навеса больше толщины карты. Иначе петля утонет

Это негативно отразится на открывании.

Врезка петель завершена. Теперь можно выполнять установку навеса на полотно и короб.

Монтаж

Петлю устанавливаем в подготовленное посадочное место. Делаем отметки карандашом для отверстий для крепления шарнира. Высверливаем тонким сверлом отверстия. Если сверла нет, можно забить гвозди и вытащить их. Шарнир зафиксировать саморезами.

Как установить мебельные петли, шаблоны, схемы разметки на накладной, внутренний или угловой шкаф

Чтобы установить петли на шкаф и правильно отрегулировать, требуется иметь общее представление о механизме работы и положении регулировочных винтов. Наиболее сложную конструкцию имеют четырехшарнирные мебельные петли со встроенным доводчиком и защелкивающимися механизмами CLIP TOP (Blum).

1. Ответная планка с отверстиями под крепеж к боковине.
2. Плечо.
3. Чаша.
4. Три защелки.
5. Предохранительный штифт.
6. Механизм Clip.
7. Винт для регулировки установленного фасада по глубине.
8. Эксцентрик для регулировки фасада по высоте (на ответной планке).
9. Регулировочный винт по ширине.
10. Держатель.
11. Пружинный механизм закрывания.
12. Внешний шарнир.
13. Внутренний шарнир.
14. Крепежные шурупы.
15. Деактивация.
16. Доводчик Blumotion.

Независимо от количества составных частей, наличия встроенного или накладного доводчика, абсолютно все мебельные четырехшарнирные петли правильно устанавливаются одинаковым образом.

• К корпусу с внутренней стороны прикручивается ответная планка (1).
• На установочное отверстие надевается часть петли с чашей и крепится на шурупы (11)
• С помощью регулировочных винтов (7), (8) и (9) фасад прижимается сильнее/слабее к корпусу, выше/ниже по вертикали и левее/правее по горизонтали.

При установке удобно пользоваться специальными мебельными шаблонами (кондукторами) – они облегчают разметку под установку петель на шкаф в разы.

Но нужны они только, по большей части, для производства. В бытовых условиях, когда установка или замена петель на шкафах и тумбах требуется редко, можно нанести разметку вручную, с помощью угольника и рулетки.

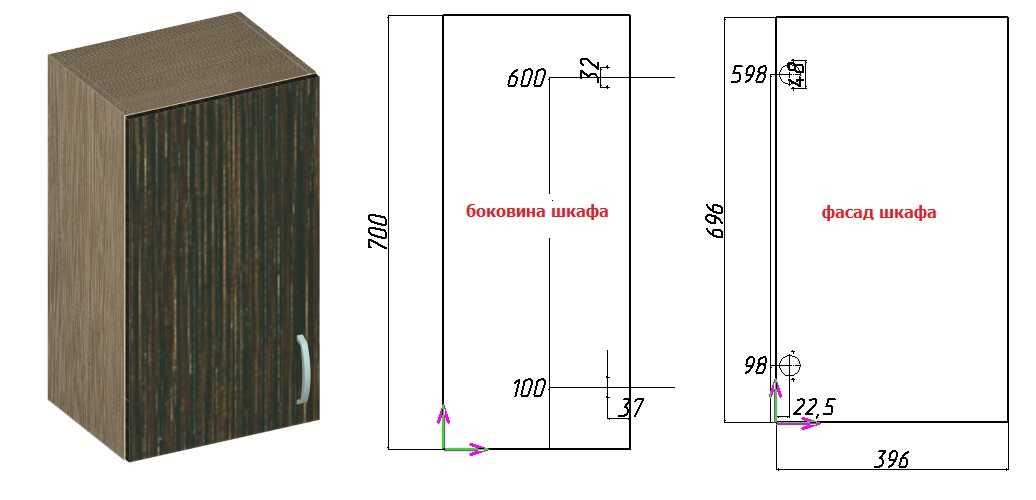

Схема, как установить накладные петли на шкаф

Существует общая схема, как установить накладные петли на шкаф с диаметром чаши 35мм. Удобнее ее представить на примере кухонного шкафа высотой 700мм и шириной 400мм с фасадом 696х396мм соответственно.

Для правильной установки навеса на фасаде нужно сделать отверстия под чашу петли диаметром 35мм с отступом от края 22-22,5мм. Чаша крепится с помощью шурупов – под них тоже можно сделать предварительную разметку, на расстоянии 48мм друг от друга.

На боковине с внутренней стороны устанавливается ответная планка, на глубине 37мм по крепежным винтам от края, соосно расположению петель на фасаде.

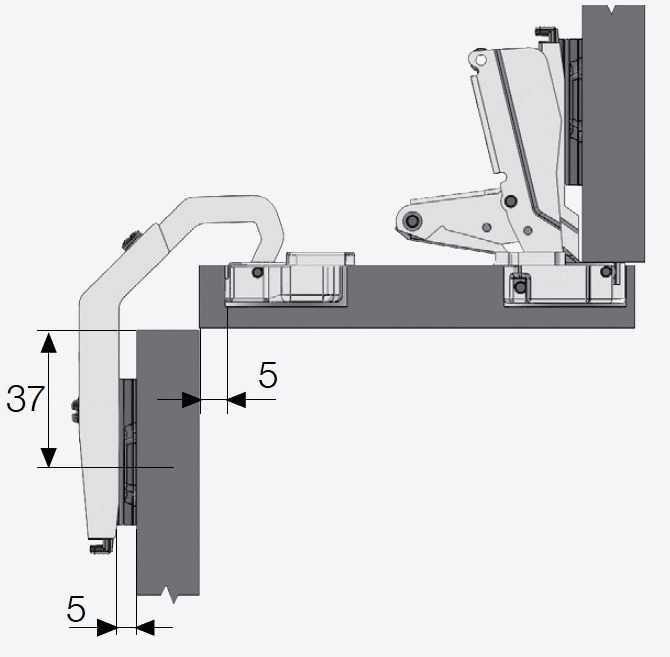

Схема установки внутренних петель на шкаф

Вкладные или внутренние петли устанавливаются на шкаф совершенно аналогичным образом. Единственный нюанс – это то, что ответная планка на боковине шкафа утапливается на толщину фасада.

То есть при стандартном креплении от края отмеряется 37мм, а при внутренней петле – (37+16)=53мм. Если фасад толще, 18-22мм, то соответственно расстояние для установки ответной планки петли на шкаф соразмерно увеличивается.

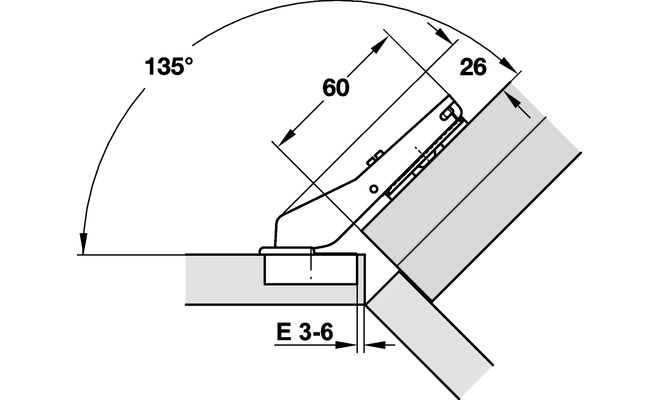

Схема установки угловых петель и мини петель с чашей 26мм, отличительные особенности

Как правило, угловые петли на шкаф установить можно точно так же, как и обычные накладные, по той же схеме.

Аналогично устанавливаются четырехшарнирные петли-трансформеры, карусельные петли с чашей 35мм, если в инструкции производитель не дает других размеров. Но иногда присадка в 37мм может увеличиваться до 42-45мм при скошенных торцах боковин и других, нестандартных случаях, поэтому будьте внимательны.

Установка мебельной петли 26мм на шкаф производится тем же самым способом, но с другими размерами для разметки на фасаде. Для боковины присадка остается той же.

Крепеж для навесных шкафов

Чтобы навесить шкаф на стену понадобятся надежные крепежи, строительные магазины предлагают несколько видов подобных. Они делают монтаж и демонтаж мебели простым и удобным.

Стоит обратить внимание на:

• монтажные планки;
• мебельные уголки;
• специальную фурнитуру с регулировкой.

Монтажные планки (рейки) для крепления шкафа

Это крепежный элемент в виде продольной металлической рейки с отверстиями длиной от 5 см до 3 м. Крепление шкафов на монтажную планку проще выполнить, чем на другие виды крепежей, так как не надо держать всю конструкцию на весу, чтобы отметить места для сверления отверстий. На стену сначала крепится рейка, выравнивается ее положение с помощью уровня, а потом на нее вешают мебель.

Крепление для навесного шкафа имеет преимущества:

• с монтажом справится один человек;
• высокая точность расположения мебели;
• возможность регулировки после навешивания;
• насечки позволяют выставлять длину;
• отпадает потребность в выравнивающем бордюре;
• упрощается монтаж, демонтаж.

Недостатки:

• высокая стоимость набора;
• из-за неплотного прилегания шкафа к стене образуется визуально заметный зазор;
• в пространство за мебелью могут падать мелкие предметы, лежащие наверху;
• высокое требование к ровности стен.

Мебельные уголки

Самый простой по своему строению крепежный элемент, который представляет собой небольшую металлическую полосу, согнутую пополам, с отверстиями на обеих сторонах. Он используется для монтажа, крепления навесных шкафов, соединения их между собой.

При монтаже придется воспользоваться помощью второго человека, который поможет удерживать шкаф во время разметки. Можно крепить уголки на неровные стены, гипсокартон. Недостаток мебельного уголка – нельзя регулировать положение предметов, поэтому точность сверления отверстий очень важна.

Специальная фурнитура с регулировкой

Внешне эта фурнитура представляет собой небольшую пластиковую коробочку с головками регулировочных винтов, торчащих наружу, и несколькими отверстиями для фиксации. Некоторые модели фурнитуры полностью металлические, что повышает их надежность. В металлических изделиях вокруг отверстий есть вставки из металла, которые усиливают механизм.

Характерная особенность всех моделей фурнитуры – планка с крючками, которая внутри корпуса соединяется с регулировочными винтами. Конструкция крепления позволяет регулировать высоту навешенной мебели в пределах 22 мм и плотность прилегания к стене – в пределах 2 см, благодаря чему легко исправить небольшие погрешности. Для крепления навесной мебели используется специально подготовленная рейка.

Установка крепежных петель

В монтаже креплений очень важно определить их месторасположение, как повесить правильно, поскольку во многом от этого зависит срок службы мебельного гарнитура. Рекомендуется располагать крепежные элементы на одном уровне, чтобы петли нагружались одинаково

В противном случае они просто выйдут из строя раньше положенного срока. Важно, чтобы места соединений были наглядными, для чего поверхность протирается тряпкой от пыли и грязи. Вся работа должна проходить неторопливо и осознанно, чтобы избежать брака и ошибок, а также не врезать саморез в ненужное место, испортив при этом фасад.

Если подготовительный этап завершен, то можно приступать непосредственно к монтажу:

1. Дверцы прикладываются к боковинам шкафа на отмеченные места.
2. Фиксация дверцы. В заготовленные отверстия помещаются чашки и соединяются с дверцой. Здесь также необходимо быть точным, иначе при малейшем браке дверь будет открываться с затруднениями.
3. Возможно вертикальное присоединение ответной планки.
4. Для монтажа креплений лучше попросить помочь, дабы не допустить изъянов.
5. После установке креплений на дверку приложите их к фурнитуру. Если они совпадают, то значит дверной механизм будет работать без всяких проблем.
6. В конце работы еще раз детально проверяют соединения.

Если изначально дверь открывается плохо, то не стоит переживать, так как со временем механизм разработается, и будет двигаться как «по маслу». Для ускорения эффекта можно как раз-таки использовать машинное масло, а именно капнуть им на петли.

Как правильно и быстро навесить дверь на крепежи, смотрите на видео.

https://youtube.com/watch?v=-PZeVCAOuZM

Пошаговый алгоритм, как установить петли на шкаф своими руками

Для того чтобы установить петли на шкаф своими руками, понадобится дрель со сверлом Форстнера нужного диаметра (26мм или 35мм, в зависимости от размера чаши), шуруповерт, отвертка, шило, карандаш, угольник и рулетка.

	Определитесь с количеством петель и местом их установки, разметьте расстояния для последующего монтажа самой петли и ответной планки. Для ускорения процесса и точности измерений используйте готовый или самодельный шаблон.
	С помощью дрели и сверла Форстнера просверлите отверстие под чашу мебельной петли. Будьте внимательны: не проткните фасад кончиком сверла, это довольно распространенная ошибка среди неопытных мебельщиков.
	Согласно схеме разметки, к боковине шкафа прикручивается ответная планка на расстоянии 37мм для накладного фасада или (37+Х)мм для внутреннего, где Х – это толщина фасада.
	Чаша петли фиксируется с помощью крепежных шурупов на дверь шкафа. Затем, придерживая фасад на весу, плечо петли накладывается на ответную планку и крепится установочными шурупами. Между торцом корпуса и дверцы шкафа необходимо оставить 1-2мм зазора для возможности дальнейшей регулировки.

Конструкция петли позволяет регулировать установленный на петли фасад в трех плоскостях: вертикально, горизонтально и по глубине.

Правила установки мебельных петель

Как и в статье овидах мебельных петель, будем рассматривать установку четырехшарнирного крепежа, с тремя степенями регулировки.

Четырехшарнирная петля состоит из двух разъемных частей:

• Крепежная (монтажная) планка крепится к корпусу. При этом есть разница в разметке для внутренних (вкладных) и накладных петель.
• Сама петля фиксируется на фасаде посредством установки в специальное технологическое отверстие. Глубина отверстия порядка 12-13 мм, диаметр зависит от размера чаши. В основном используется фурнитура с чашей диаметра 35 мм, реже – 26 мм.

Правильная установка мебельных петель своими руками предполагает предварительный расчет нужного количества, в зависимости от высоты и ширины дверцы, ее веса.

Петли при количестве от трех штук на одну распашную дверцу распределяют на равном расстоянии друг от друга, при этом нужно отслеживать по разметке, чтобы крепежная планка не «попала» в полку.

От края фасада по корпусу обычно отступают 100 мм. Поскольку дверца всегда меньше на 3-4 мм, то для накладного варианта отступ до центра отверстия под чашу составляет порядка 98 мм.

Особенности навешивания на гипсокартон

Небольшая прочность ГКЛ зачастую приводит к падению шкафа на пол. Чтобы предотвратить возможное обрывание навесов, профессиональные сборщики кухонь пользуются 3 основными способами крепежа:

1. Саморезы с крупным шагом и широкой шляпкой, пропитанных фосфатами, разжимные анкеры. Обычные шурупы, гвозди, болты сразу начнут давить на гипсокартон, и этой нагрузки он может не выдержать.
2. Закладной брус – применяется на этапе капитального ремонта (во время монтажа гипсокартонного листа). Брусок устанавливается в металлический профиль, который служит каркасом для гипсокартона. Метод отличается высокой надежностью. Недостаток в необходимости сразу распределить места для шкафов, либо подстраиваться под брус в стене.
3. Регулируемые подвесы с использованием металлической планки. Самый современный и популярный способ крепления.

Для тяжелых шкафов лучше подобрать место с более прочной стеной. Максимальная нагрузка на один саморез составляет 25 кг, анкер – 35 кг.

Разновидности крепежных петель

В сборке шкафов используют различные петли. Чаще других встречаются крепежные устройства, имеющие четыре шарнира. В быту их называют лягушками. Эти крепления подходят всем шкафам с дверцами:

• платяных;
• детских;
• кухонных;
• для оборудования;
• книжных.

Для детскогоДля кухонногоДля книжногоДля платяного

Прежде чем поставить крепежное устройство, нужно учесть особенности дверей:

• для угловых шкафов или тумб любой конфигурации выбирают петли, которые при монтаже будут крепить под углом 45о;
• для шкафа, в котором дверцы устанавливаются на внутренние стенки мебели, не закрывая ее, нужно выбрать внутреннюю петлю;
• для шкафов, в которых обе двери накладываются на общую боковую стенку, нужно врезать полунакладную петлю;
• дверцу, предназначенную для закрытия боковин ниши, крепят накладными петлями;
• кроме петель, состоящих из 4 шарниров, в практике сборки мебели используют крепежные устройства, состоящие из 2 частей, которые соединяет ось;
• чтобы можно было открыть дверцы на угол в 180о, нужно закрепить устройство с инверсными петлями;
• рояльные петли с простым механизмом используют для шкафов кухни. Состоят они из стальных или латунных лент, соединенных проволокой. Этот вид крепежных элементов можно установить только в кухонные шкафчики, так как для другой мебели это крепление будет непрочным.

При выборе мебельной фурнитуры важно помнить, что при монтаже петель с четырьмя шарнирами их монтируют к боковым стенкам шкафа саморезами, размерами 4х16 мм. При этом у чашечки крепление в диаметре должно быть 26 мм, этот же диаметр будут иметь отверстия

Этапы монтажа

Давайте узнаем, как устанавливать мебельные петли на дверцы шкафчика

Прежде чем приступить к монтажу, обращаем внимание на раздвижные системы для шкафчиков (не важно, кухонные или купе), именно от них зависит вид крепежного устройства. Они различаются по материалу, дизайну, функционалу, конструкции и стилю. Поэтому важно решить для себя, из какого материала и каких размеров будет мебель, а уже исходя из этого, выбирать крепежное крепление

Поэтому важно решить для себя, из какого материала и каких размеров будет мебель, а уже исходя из этого, выбирать крепежное крепление

Как правило, некоторые крепления имеют свой дизайнерский стиль, но обычные шкафные двери можно закрепить на стандартных полунакладных и накладных крепежах

Поэтому важно решить для себя, из какого материала и каких размеров будет мебель, а уже исходя из этого, выбирать крепежное крепление. Как правило, некоторые крепления имеют свой дизайнерский стиль, но обычные шкафные двери можно закрепить на стандартных полунакладных и накладных крепежах.

Лучше всего брать крепежные устройства, имеющие персональные сертификаты качества. Это избавит вас от возможных проблем, и мебель прослужит гораздо дольше. Исходя из всего этого, выбор крепежных устройств должен основываться на следующих деталях:

непосредственная роль крепления для дверей шкафа заключается в том, чтобы створки открывались и закрывались; важно обращать внимание на то, из чего изготовлена дверь, а именно на то, какой толщины материал; не менее важен и материал петель: как правило, при их производстве используются специальные сплавы, предостерегающие их от коррозий и деформаций

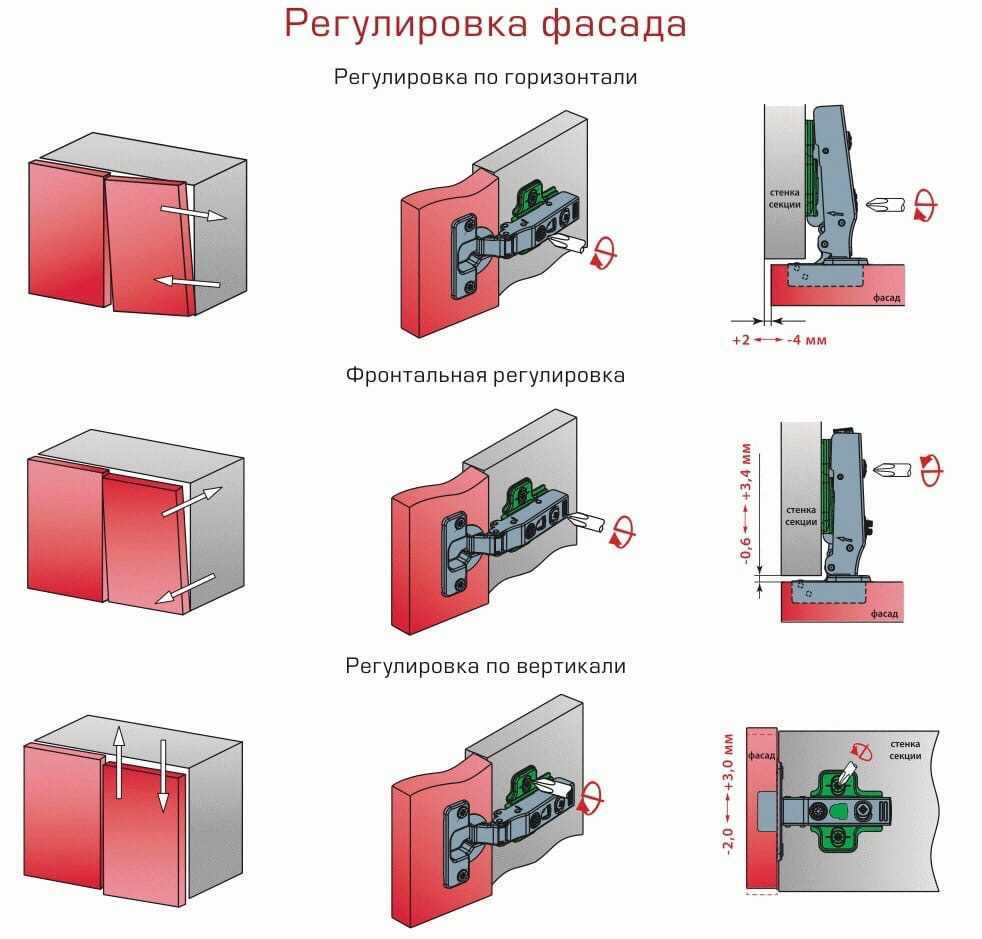

Регулировка мебельных петель своими руками

По сделанной схеме установки мебельных петель отдельно крепится монтажная планка на два самореза 3х16 мм и чаша (также на два самореза), на боковину короба и с внутренней стороны двери соответственно. После того, как мебель будет поставлена на отведенное место, приступают к навеске фасадов. Для этого плечо петли с чашей вдевается в крепежную планку и затягивается на фиксирующий винт. Сильно затягивать крепеж вблизи планки не стоит – весь он участвует в процессе регулировки мебельной петли своими руками.

Если полы завалены к центру, то скорей всего дверцы будут неплотно прижиматься к коробу. Регулировка мебельной петли по глубине позволяет притянуть их плотнее или, наоборот, ослабить прижим.

При неровных полах может пригодиться боковая регулировка (по горизонтали) в комбинации с вертикальной. С ее помощью можно выравнивать зазоры на двойных фасадах, более ровно выставить их относительно короба.

Также регулировкой «убираются» неприятные скрипы при открывании и закрывании. Подтягивать винты на петлях стоит время от времени – двери мебели под собственным весом неизбежно провисают. Своевременная регулировка продлит срок службы крепежной фурнитуры.

Рекомендуем прочитать:

• Виды мебельных петель

• Пошаговая инструкция…

• Мебельный крепеж, комплектующие…

• Сборка конфирматами, нюансы…

• Стандарты кухонной мебели

• Как рассчитать фасад углового…

Как выполнить установку петель

Угловая мебельная петля состоит из:

• навески, оснащенной чашечкой, и корпуса с установочным пазом;
• ответной планки.

Элементы, из которых состоит угловая мебельная петля

Установка угловых петель производится по следующей схеме:

1. Разметка. В первую очередь определяется место установки петли на дверь. Оптимальным считается расстояние в 70-120 мм от краев фасада. При помощи карандаша и линейки отмечается область для установки чашки петли. Расстояние от центра чашечки до края дверцы должно составлять 20-22 мм.

Определение мест расположения чашек мебельной петли

1. При помощи дрели и специальной насадки производится сверление отверстия под чашечку. Глубина паза должна соответствовать толщине петли. Чаще всего достаточно проделать отверстие глубиной 12,5 мм.

Подготовка отверстия для установки чашки петли

1. На следующем этапе необходимо определить места расположения крепежных элементов навесной части петли. Для этого петля устанавливается в подготовленное отверстие и карандашом отмечаются места расположения крепежных элементов.

Определения месторасположения крепежных болтов

Устройства для облегчения нанесения разметки при установке мебельной петли

1. При помощи дрели со сверлом, максимально подходящим по диаметру крепежным болтам, просверливаются отверстия для крепления.
2. Навесная часть петли устанавливается и крепится на дверной фасад.

Фиксация навесной части мебельной петли

1. Далее производится разметка места установки ответной планки. Для проведения этой операции необходимо приставить дверь шкафа к коробке и выровнять ее положение. При помощи карандаша отмечаются места крепления ответной планки.

1. Размеченные отверстия просверливаются.
2. Производится крепление ответной планки.

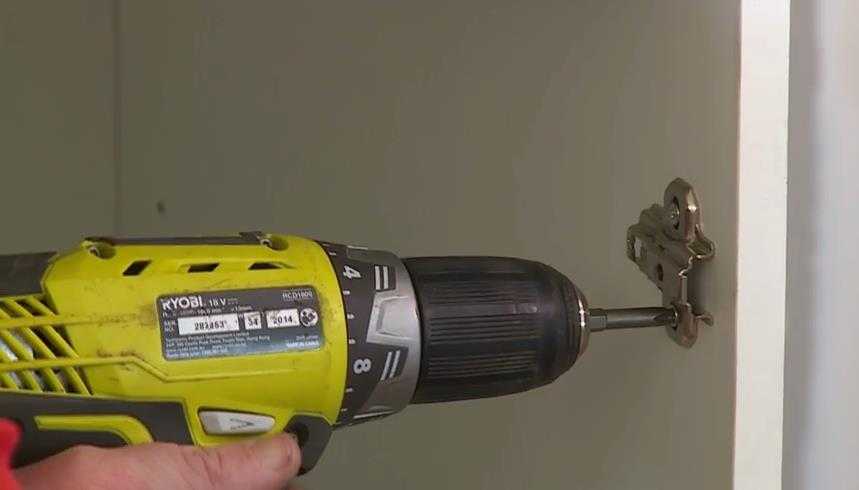

Монтаж ответной планки на короб шкафа

1. При необходимости производится окончательная регулировка.

Процесс установки мебельной петли представлен на видео.

Главный аспект при выборе угловой петли заключается в правильном определении необходимого угла открывания. Произвести замеры можно при помощи угломера Пифагора, который или приобретается в магазине, или просто распечатывается на плотной бумаге. Установка угловой петли не отличается от схемы монтажа иных видов мебельных петель.

Источник

Необходимые инструменты и материалы

Для монтажа отдельных секций мебели, их крепления к стене понадобятся следующие инструменты:

• дрель или перфоратор;
• строительный уровень;
• рулетка;
• молоток;
• шуруповёрт или отвёртка;
• дюбели с саморезами;
• крепёжные элементы.

Последние рассмотрим подробнее.

Виды крепёжных элементов

Популярны:

• мебельные уголки;
• монтажные планки;
• специальная функциональная фурнитура.

Их докупают, если в доме нет подходящих элементов или они не входили в комплект. Каждая деталь обладает уникальными особенностями, преимуществами и недостатками.

Мебельные уголки

Справка
Уголки — самый простой по своему строению крепёжный элемент. Состоит из одной пластины гнутой формы. Место сгиба — это ребро, а грани — это полки. Между полками сформирован угол: тупой, прямой или острый. Сама пластина из металла.

Характеристики уголков:

1. Универсальность. Элемент монтируется в любом углу, не требует использования профессионального инструмента. Закрепляется саморезами, иными винтовыми крепежами с шайбами и гайками.
2. Надёжная фиксация. Подходят для монтажа лёгких и массивных конструкций. Если выбрать усиленный мебельный уголок, можно прикрутить тяжёлые шкафы с дополнительной нагрузкой.
3. Разнообразие размеров и форм. В зависимости от размеров и конструктивных особенностей мебели подбирается тип крепления.

Недостатки есть. Во время монтажных работ мастеру нужна помощь второго человека. Он будет поддерживать шкаф под углом, чтобы фиксация прошла успешно.

Недопустима покупка пластиковых крепежей. Они имеют минимальный срок службы. Хуже справляются с серьёзными нагрузками.

Монтажные планки

Внимание
Конструкция — металлическая планка с крючком. Последний крепится изнутри к боковой стенке шкафа

Со стороны такие элементы практически незаметны.

Достоинства конструкции:

1. Простая установка. С монтажом планок справятся как люди с базовыми навыками строительных работ, так и новички.
2. Измерять и сверлить отверстия под каждый шкаф отдельно не нужно. Достаточно отметить единый уровень.
3. Анкерными болтами регулируется положение мебели. Наличие дефектов на стене не помешает фиксации.
4. Планки показывают хорошую выносливость и надёжность. Если несколько саморезов ослабнут, остальные будут справляться с высокими нагрузками.

Недостатков у монтажных планок нет

Оценивать важно их материал: некачественный элемент будет сильно гнуться, в итоге сломается при монтаже

Специальная регулируемая фурнитура

Встречаются различные её виды. Для прикручивания применяются:

1. Навесы под запрессовку для подвесной мебели Traser-6. Монтируются на боковой стенке шкафчика. Регулируются по вертикали (18 мм), горизонтали (16 мм), фронту (25 мм). Один подвес выдерживает нагрузку до 65 кг. Дополнительно требует ответной планки. Фиксируется дюбелями.
2. Навесы с предохранением. Выполняют функцию скрытого монтажа за задней стенкой. Выдерживают нагрузку до 130 кг. Требуют дополнительной рейки и сквозного отверстия в стенке для доступа к регулировке.
3. Навесы Scarpi-4 из металла. Регулируются по вертикали (13 мм), горизонтали (8 мм), фронтально (17 мм). Доступ к регулировочным винтам изнутри шкафа.
4. Навесы регулируемые под шурупы. Популярные надёжные конструкции. Имеют трёхмерную регулировку: вниз на 7 мм, вверх на 11 мм, назад на 3.5 мм, вперёд на 12.5 мм.

Предложенные крепления не универсальны. Для грамотного навешивания нужны правые и левые подвесы.

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Конструкция мебельной петли представлена следующими элементами.

1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

Петли с четырьмя шарнирами могут быть:

• полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
• накладными, которые подойдут для установки дверцы с любой стороны корпуса;
• угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
• инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
• вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Установка петель различных видов

Способы установки петель для ворот, дверей и мебельных фасадов несколько отличаются друг от друга. Рассмотрим каждый способ более подробно.

Монтаж мебельной петли

Установка внутренних петель на мебельные фасады производится по общей схеме, представленной на рисунке.

Схема расположения и установки основных элементов петли

В процессе монтажа рекомендуется действовать следующим образом:

1. первый этап заключается в нанесении разметки в местах расположения петель. Поскольку мебельная петля состоит из двух основных элементов (чашки и ответной планки, которые соответственно устанавливаются на фасад и коробку шкафа), то и разметку требуется произвести на обеих поверхностях;

Чтобы не производить многочисленные замеры и расчет расположения составных элементов петли, при установке можно использовать шаблон.

1. следующий этап – сверление отверстий для чашечки петли и крепежных элементов. Для выполнения операции используется дрель с различными насадками и сверлами подходящего диаметра;

1. установка основной части петли, оснащенной чашечкой;

Крепление мебельной петли к фасаду

1. установка ответной планки;
2. заключительный этап – регулировка петли, которую можно произвести в трех направлениях.

Выравнивание дверцы относительно корпуса мебели

Установка дверной петли

Чтобы установить внутренние петли для дверей, требуется:

1. разметить область установки петель на боковине дверного полотна и дверной коробке. Для удобства и быстроты нанесения разметки можно использовать специализированные шаблоны;

Определение мест установки петель

Оптимальным местом для установки петли считается область, расположенная на расстоянии 15-20 см от верхнего и нижнего краев дверного полотна и коробки.

1. в дверном полотне при помощи фрезерного станка (при отсутствии устройства молотком и стамеской) вынимается часть дерева для обустройства углубления. Если установка производится на металлическую дверь, то петля располагается между полотном двери и обшивкой;

Подготовка отверстий для монтажа дверной петли

1. дрелью просверливаются отверстия для крепежных болтов;
2. петля фиксируется и при необходимости производится ее регулировка.

Винты для регулировки дверной внутренней петли

Дополнительно можно посмотреть видео о правильной установке внутренних петель на межкомнатную дверь.

Монтаж петли на ворота

Чтобы установить внутренние петли своими руками на ворота или калитку, потребуется сварочный аппарат, так как соединение петли и металлической поверхности ворот (калитки, опорных столбов и так далее) считается ненадежным.

Установка при использовании сварки производится следующим способом:

1. выбираются места для установки петель. Количество и размеры петли рассчитываются, основываясь на весе и габаритных размерах ворот. Если требуется установка двух петель, то они располагаются сверху и снизу на расстоянии 15-20 см. Третья и последующие петли монтируются равномерно в пространстве между двумя крайними;

Для двери весом не более 30 кг монтаж дополнительных петель не требуется.

1. после определения места необходимо нанести предварительную разметку;

2. область, в которой будут располагаться сварные швы, очищается от грязи и ржавчины. Для этого можно использовать простейшую металлическую щетку или специальную насадку на дрель;

1. стальные внутренние петли состоят из двух частей, соединенных между собой штырем. В первую очередь приваривается часть петли, предназначенная для установки на ворота или калитку. Сварной шов должен быть расположен по всей длине соприкосновения петли и фасада ворот;

Рекомендуемый вид применяемого сварного шва

1. производится проверка правильности открывания створки ворот (дверцы калитки). Недочеты устраняются при помощи воздействия на петлю молотком;

Все петли должны находиться на одной линии и в одной плоскости.

1. приваривается вторая часть петли на опорный столб или металлическую коробку ворот (в зависимости от того, куда устанавливается петля);
2. две части петли соединяются простым навешиванием одной части на штырь другой составляющей;
3. сварные швы перед дальнейшей обработкой выравниваются и зачищаются.

Выбор петель для установки производится на основании ее предназначения, так как мебельные, дверные и воротные петли значительно отличаются друг от друга. Установка различных видов петель выполняется своими руками при наличии простейших инструментов и полученных знаний.
