Чугунный радиатор отопления мс-140-500

Регулировка батарей при помощи термостата

Чтобы обеспечить постоянное поддержание в помещении заданной температуры, пользуются терморегуляторами для радиаторов (термостатами). Эти устройства имеют и другие названия – терморегулирующий клапан, термостатический вентиль и т.д. Названий немало, но все они относятся к одному изделию.

Термовентиль и термоклапан – это нижняя часть устройства, а термоголовка и термоэлемент – верхняя. Большинство таких изделий работает без источников питания. Исключением являются модели, оснащенные цифровым экраном, в которых в термостатическую головку помещают батарейки. Менять их часто не придется, поскольку потребление токов незначительно.

Радиаторный термостат состоит из нескольких комплектующих:

  • термостатического клапана, который называют «корпусом», «термовентилем», «термоклапаном»;
  • термостатической головки или «термостатического элемента», «термоэлемента», «термоголовки».

Производят корпус (клапан) из металла, чаще из бронзы или латуни. Внешне его конструкция напоминает ручной вентиль. Многие производители делают нижнюю часть радиаторного термостата унифицированной. Это означает, что на один корпус можно монтировать разные типы головок вне зависимости от их изготовителя.

Таким образом, на термоклапан допускается установка термоэлемента с разным управлением – ручным, механическим или автоматическим, что очень удобно. Если появилось желание поменять способ регулировки, покупать все устройство нет необходимости, потребуется только поставить иной термостатический элемент.

Автоматические регуляторы отличаются принципом воздействия  на запорный механизм. В ручном устройстве его положение изменяют поворотом рукоятки. Что касается автоматических моделей, то в них обычно имеется сифон, который оказывает давление на   подпружиненный механизм. В электронных изделиях рабочим процессом управляет процессор.

Сильфон является основным элементом термоэлемента (термоголовки). Имеет вид небольшого герметичного цилиндра, внутри которого находится жидкость или газ. Оба эти вещества обладают общим свойством – их объем зависит от температуры.  При нагревании газ и жидкость начинают значительно увеличиваться в объеме и тем самым растягивать цилиндр.

Сильфон при давлении на пружину перекрывает поток теплоносителя. Когда объем рабочей среды по мере ее остывания уменьшается, пружина поднимается и тем самым поток жидкости увеличивается, а радиатор нагревается вновь. Благодаря использованию такого устройства, в зависимости от его калибровки заданную температуру можно поддерживать с большой точностью – до одного градуса.

Перед тем, как пользоваться радиатором, каждый, кто решил приобрести термостат для него, должен решить, какой у него должен быть вид регулировки температуры:

  • ручной;
  • автоматический;
  • со встроенным или выносным датчиком.

Выбор биметаллических радиаторов отопления

Осуществляя выбор биметаллических батарей, следует обращать внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации. Больше информации о производителях биметаллических радиаторов найдете здесь

Больше информации о производителях биметаллических радиаторов найдете здесь

Конструкция

Как уже отмечалось, радиаторы могут быть монолитными и секционными. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной отопительной системы, нужно знать, какое рабочее давление в системе. Если она подвергается воздействию мощных гидроударов, то лучше отдать пользу монолитным моделям. Во всех остальных случаях рекомендуется приобретать секционные, поскольку они намного дешевле.

Чтобы приобрести устройство более надежное, следует знать, что есть два типа. Первый вид изготавливается из стального каркаса, другой снабжается только усиленными сталью каналами, по которым движется теплоноситель.

Большей прочностью и надежностью характеризуются батареи, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, в результате чего риск появления коррозии минимален.

Основными признаками, характеризующими первый тип являются вес и стоимость. Производят их такие фирмы: Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.

Другой тип называется полубиметаллическими радиаторами. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Наиболее популярны устройства марок Gordi, Sira и Rifar, исключая модель Monolit.

Межосевое расстояние

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако, дистанция между осями у моделей разнится. Стандартные показатели расстояния между осями: 35 и 50 см.

Можно найти радиаторы, в которых промежуток равняется 20 см, такая длина считается минимальной. Батареи с таким расстоянием выпускают фирмы: Sira, BiLUX и RIFAR. Максимальная дистанция составляет 80 см, такие модели присутствуют у производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если теплоноситель недостаточно высокого качества и содержит большое количество щелочи и кислотности. В основном это характерно для батарей в многоквартирных домах

Также:

Важно, чтобы внутренние каналы были выполнены из одного металла, желательно из нержавейки.
Толщина стенок внутренней трубы должна составлять 3-3,5 мм.
Очень важную роль играет качество и эластичность прокладок. Именно они оказывают влияние на надежность соединений, поэтому обычно в качестве материала изготовления для них выступает резина или силикон

Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами
Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
Если радиатор секционный, то здесь следует обратить внимание на ниппели. Важно, чтобы они были выполнены из высококачественной стали
О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то зацепы для ключа точно сорвутся и в этом случае ниппель нужно будет распиливать при помощи шлифовальной машинки и доставать его части из отверстий секций.
Ширина фронтальной части ребра радиатора должна быть более 70 см. В случае, если этот показатель ниже, то это отразится на теплоотдаче радиатора в отрицательную сторону. Наиболее оптимальный соотношение размера секции в сечение составляет 80*80 мм. С такими показателями теплоотдача точно будет высокой.
Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже, чем 1 мм.

Гарантия

Гарантийный срок также говорит о качестве изделия. Если производитель дает срок эксплуатации всего 1-2 года, то это значит, что вероятность того, что радиаторы будут работать с высокой эффективностью мала, т.к. эксплуатационный период качественного изделия составляет 20-30 лет.

Плюсы и минусы эксплуатации биметаллических радиаторов

Итак, перед тем как сделать окончательный выбор и выполнить подключение биметаллических радиаторов отопления, следует подытожить всю информацию об этих приборах с целью объективного сравнения всех достоинств и недостатков.

Изделия из биметалла подходят для централизованных и автономных систем отопления, но следует учитывать, что если качество теплоносителя низкое – это скажется на сроке службы;
Также следует принимать во внимание что, так как коэффициент расширения стали и алюминия разный, то со временем это скажется на прочности радиатора;

Способны выдерживать до 35 атм. в системе (монолитные – до 100 атм.):
Срок их службы составляет в среднем 25-35 лет;
Имеют высокую теплоотдачу;

Секционные биметаллические радиаторы ремонтопригодны;

Как рассчитать количество секций

В некоторых приборах существует возможность ручного регулирования температуры при помощи термостата, а за счет малого сечения каналов, достигается более эффективное расходование теплоносителя;

Можно выбирать не только горизонтальный способ монтажа, но и вертикальный: это возможно за счет дополнительных ребер жесткости, присутствующих у некоторых моделей;
Так как стоимость биметаллических радиаторов достаточно высока, чтобы сократить расходы на их приобретение, следует выполнить правильно расчет необходимого количества секций батареи или размер монолитного прибора.. Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора

Одним из главных недостатков биметаллических радиаторов считается высокая цена, но с учетом их положительных эксплуатационных характеристик, его нельзя считать определяющим при осуществлении выбора вида отопительного прибора.

А бесспорным достоинством биметаллических радиаторов является их эстетически привлекательный вид

Эти изделия отлично вписываются практически в любой интерьер, при этом, не акцентируя на себя лишнее внимание.

Также – это весьма эргономичные изделия без острых углов, что очень важно при использовании в жилых помещениях, особенно в детских комнатах

Также – это весьма эргономичные изделия без острых углов, что очень важно при использовании в жилых помещениях, особенно в детских комнатах

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

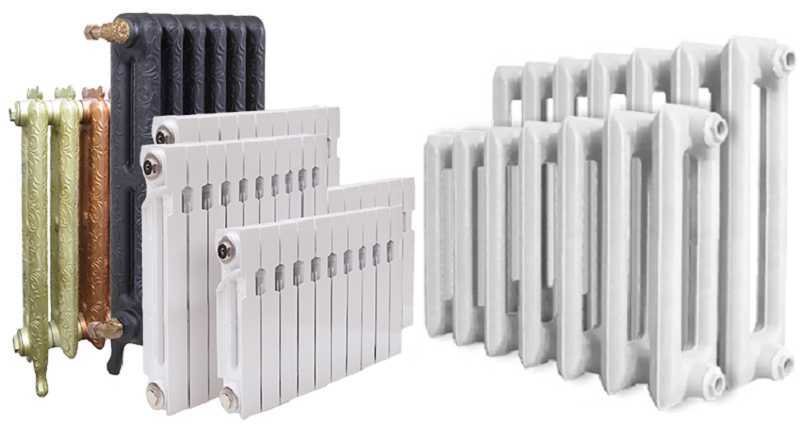

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Историческая справка

Мало кто знает, что впервые радиатор данного типа появился более ста лет назад, а изобрел его Франц Сан-Галли в Санкт Петербурге в 1855 году.

Изобретение так пришлось по душе людям, что начало набирать популярность. Еще в начале 20 века чугунные радиаторы по внешнему виду очень напоминали современные аналоги.

Однако, активно внедрялись новые технологии, что привело к появлению на рынке алюминиевых и биметаллических радиаторов отопления. Вместе с тем, популярность чугунных батарей все еще высока и только растет, поскольку они надежны и практичны.

Плюсы использования данного типа радиаторов:

  1. Их секции устойчивы к коррозийным процессам. Чугун относится к разновидности материалов, практически не подверженным коррозии. Они запросто могут выдержать температуру порядка 150 градусов, что позволяет их применять в паровых системах.
  2. Невосприимчивость к некачественному теплоносителю. Это означает, что наличие в нем камешков, частиц ржавчины, или повышенный уровень рН не поцарапают чугун.
  3. Толщина стенок батарей довольно не малая, что позволяет вне зависимости от того, какой объем имеет изделие, сделать его долговечным. Данный тип радиаторов является идеальным для открытых систем отопления.

Дополнительные плюсы радиаторов из чугуна:

  1. Великолепная способность аккумуляции тепла. Характерно то, что по прошествии часа после отключения радиатора остаточная теплоотдача составляет 30%. А аналоги из других металлов не могут похвастать столь выдающимися показателями.
  2. За счет большого внутреннего сечения крайне редко необходимо проводить их чистку.
  3. Долгий срок службы изделия, несколько десятилетий, вне зависимости от того, какой объем воды они имеют. А если использовать очищенную воду, то такой радиатор запросто выдержит столетнюю эксплуатацию без каких-либо сложностей.

Слабые места чугунной батареи:

  1. При большом количестве положительных сторон у данных батарей самым главным недостатком является большой вес. Поэтому, если у вас в доме не работает лифт, а вы решили поменять батареи на чугунные, вам можно только посочувствовать. И это, в свою очередь ограничивает их спектр применения, поскольку при монтаже на гипсокартонную конструкцию такого радиатора следует быть крайне осторожным, чтобы избежать обрушения. Ряд производителей такой продукции комплектуют ее ножками для установки на пол, что расширяет спектр действия.
  2. Несовременный дизайн также оказывает влияние на популярность, поскольку такие радиаторы подойдут далеко не к каждому интерьеру.

Для того, чтобы узнать мощность, следует знать параметры радиаторов. У стандартных моделей межосевое расстояние 500 или 300 мм.

Однако, можно встретить на рынке и модели с расстоянием 800 мм, и средние — 350 мм. По ширине секции могут быть 35-60 мм, а глубине — 92, 99, 110 мм. Для просчета мощности можно воспользоваться одной простой формулой, в которой на каждые 1м2 помещения необходимо 100 Вт тепловой мощности.

К примеру, если площадь помещения составляет 25 м2, необходимо использовать радиаторы, мощность которых составляет 25*100=2500 Вт. Если, же 1 секция радиатора будет иметь среднюю мощность 180 Вт, то для отопления этой комнаты необходимо использовать 14 секций.

Примите к сведению: выполняя расчет мощности батареи, нужно учитывать площадь помещения, мощность отопительного прибора и другие параметры.

К примеру, в угловой комнате количество секций необходимо увеличить на 25%. Если же в комнате установлены стеклопакеты, энергозатраты снижаются на 10%.

Основы расчета требуемой мощности

Для того чтобы правильно рассчитать требуемый размер радиатора, то есть количество его составляющих секций, необходимо знать мощность, которой достаточно для поддержания заданной температуры.

Расчет требуемой мощности чугунных радиаторов отопления.

Жилая комната, которая имеет одну дверь и одно окно, высоту потолка около 3-х метров, требует 110-120 Вт на нагрев одного 1 кв.м. Мощность, необходимая для нагрева помещения, может варьироваться в зависимости от наветренной стороны состояния оконных переплетов и плотности прилегания двери. Указанное значение мощности усредненное, в каждом помещении требуется вносить определенные поправки. В среднем комната площадью 15 м2 потребует мощности батарей, равной 1.5 кВт. Угловое помещение желательно комплектовать двумя батареями, это будет способствовать более равномерному распределению тепла. Суммарная мощность радиаторов должна превышать расчетную на 30%. То есть, если для обычного помещения площадью 20 кв.м достаточно 2.5 кВт мощности нагрева батареи, то для угловой комнаты потребуется около 3 кВт выделяемой нагревательными приборами мощности. Данный факт обусловлен тем, что угловые помещения здания часто оборудованы двумя и более оконными проемами и имеют большую площадь контакта стен с холодным воздухом.

Расчет мощности

От чего она зависит

  1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

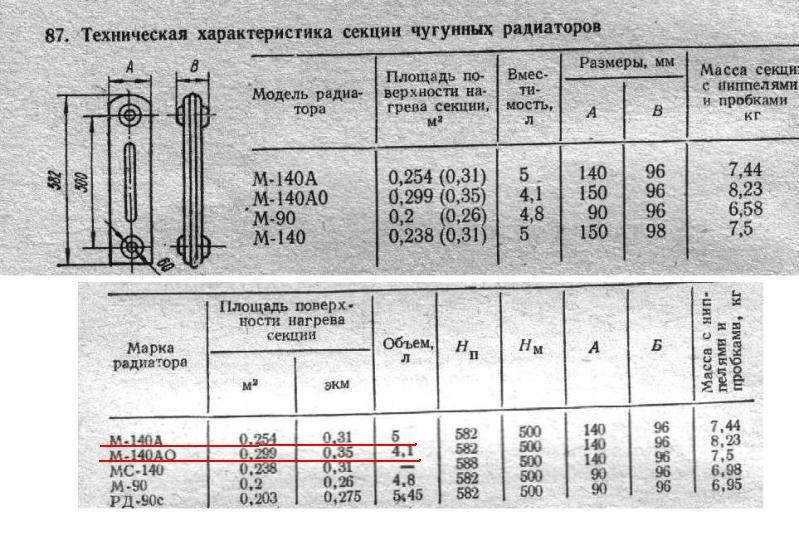

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

  1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:
Контакт двух стен с улицей В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.
  1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

  • внутрикомнатный режим;
  • температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

  • конвекцией;
  • лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Подбор количества секций

Когда выбраны чугунные радиаторы отопления – теплоотдача также зависит от технических особенностей помещения, в котором планируют выполнить установку чугунных батарей отопления. Результаты расчетов для угловых и не угловых комнат, а также для имеющих разную высоту потолков и размеры окон, будут значительно отличаться.Немаловажными параметрами при определении требуемой мощности для батарей являются:

  • площадь помещения;
  • высота потолка;
  • расположение комнаты (не угловая/угловая);
  • этаж;
  • наличие в помещении дополнительных приборов обогрева (кондиционера, камина и т.д.);
  • количество окон в комнате, их размеры, материал изготовления (дерево, стеклопакет);
  • качество утепления стен дома (внешнее, внутреннее);
  • наличие чердачного помещения и его теплоизоляция.

Видео о теплоотдаче чугунных радиаторов отопления:

Расчет нужного количества тепла для отопления

Для примерного значения нужного количества тепла для квартиры нужно брать в расчет:

  • тип подключения;
  • тип установки.

Типы подключения могут быть следующими:

  • боковое;
  • диагональное;
  • нижнее.

Боковое подключение – самое используемое в городской квартире. Диагональное – самое оптимальное, если хотите получать максимальное количество теплоты. Так теплоноситель будет распределяться равномерно, заполняя все внутреннее пространство батареи.

Декоративные перегородки для зонирования пространства в комнате

Выбираем чугунные ванны

Унитаз подвесной с инсталляцией — какой лучше выбрать:

Коэффициенты поправки

Несмотря на одинаковые значения в техпаспорте, фактическая теплоотдача радиаторов может отличаться в зависимости от условий эксплуатации. Учитывая, что выше приведённые формулы точны только для домов со среднестатистическими показателями утепления и для местностей с умеренным климатом, при других условиях необходимо вводить поправки в расчёты.

Коэффициенты поправки при расчете количества секций батарей отопления

Для этого полученное в ходе вычислений значение дополнительно умножается на коэффициент:

  • угловые и северные комнаты — 1,3;
  • регионы с экстремальными морозами (Крайний Север) — 1,6;
  • экран или короб — прибавляйте ещё 25%, ниша — 7%;
  • для каждого окна в комнате общая теплоотдача для помещения увеличивается на 100 Вт, для каждой двери — 200 Вт;
  • коттедж — 1,5;

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)
