Роль байпаса в системе теплых полов
Если вы решили установить в доме систему водяных теплых полов, то без байпасного обвода не обойтись. он является обязательным элементом смесительного узла.
Дело в том, что нагрев теплоносителя в отопительном баке происходит до достижения температуры около 80 градусов. Если настолько горячая жидкость пойдет в пол, вы просто не сможете по нему ходить, поскольку он будет обжигать. Соответственно, необходимо как-то регулировать температурный показатель.
Здесь на помощь приходит трехходовой клапан. Он отделяет количество теплоносителя, необходимое для прогрева системы теплого пола до 45 градусов, не более. Остальная жидкость уходит по байпасному отводу. При этом в нее подмешивается уже охлажденная вода, и все это дело дружно возвращается в котел для дальнейшего подогрева.
Зачем нужен байпас?
Организация байпаса позволяет получить ряд преимуществ:
- Сокращение объемов подаваемого в магистраль теплоносителя. Это в свою очередь позволяет снизить расходы на отопление.
- Простота ремонта радиатора при работающей системе отопления. При его наличии нет необходимости отключать отопление, достаточно пустить поток теплоносителя через байпас, отключив радиатор.
- Ускорение процесса заполнения и опорожнения системы.
- Работа системы отопления с циркуляционным насосом при отключении электричества. Роль байпаса при отключении электричества – перекрыть подачу теплоносителя на насос и перевести систему в режим естественной циркуляции.
Таким образом, такой простой элемент, как байпас, служит универсальным элементом для экономии расходов и поддержания в доме комфортной температуры, упрощает ремонт и обслуживание системы отопления.
Байпас можно использовать не только для радиаторного отопления но и для организации теплого пола. В каталогах STOUT можно найти байпас в составе насосно-смесительного узла.
Нужна дополнительная консультация по организации байпаса или других элементов системы отопления? Обратитесь к официальным монтажникам STOUT или по телефону службы поддержки производителя: 8 (800) 700-70-31.
Разбираемся, что такое байпас в системе отопления
Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.
Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.
По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.
Это нужно для нескольких целей:
- Для регулировки количества горячей воды в батареях.
- Обеспечения функционирования энергозависимых систем.
- Повышения эффективности самой простой однотрубной системы отопления.
Как работает байпас в конкретном варианте?
Регулировка горячей воды в батареях
При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.
Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления
А это очень важно, особенно зимой
Обеспечение функционирования отопления при возникновении перебоев с электричеством
Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»
Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.
Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю. Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры
Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок
Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.
Восстановление однотрубного отопления
Модуль с краном
Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.
Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:
- Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
- Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
- Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.
Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат

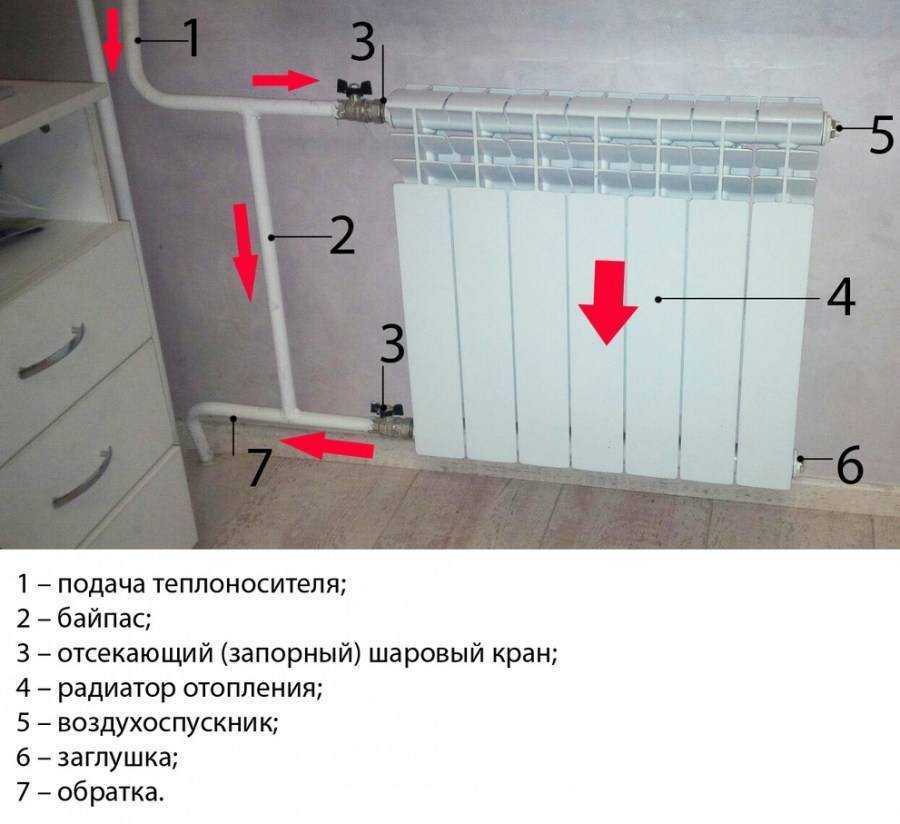

Обвязка радиатора отопления с байпасом
Определившись для чего нужен байпас в системе отопления, можно начинать монтажные работы. При этом производятся расчеты, а также подбираются комплектующие. Материал труб в идеале должен совпадать с материалом основной магистрали. Диаметр регулятора должен обладать меньшим размером, чем сечение главного трубопровода.
Варианты обвязки разных систем
Некоторые рекомендации помогут произвести установку:
- для запорной арматуры подходят шаровые краны. Они позволяют надежно перекрыть подачу теплоносителя;
- не стоит устанавливать смесительный клапан, который в обычной разводке не принесет пользы;
- установка регулирующего механизма для однотрубных систем считается необходимой.
На схеме показаны составляющие элементы конструкции
Перед монтажом измеряется расстояние между обратной и прямой магистралью батареи. Затем отрезается кусок трубы нужного размера. Этот кусок в свою очередь также отрезается пополам и в него устанавливается шаровый кран. В случае использования полипропиленовых труб производится опрессовка гидравлическим методом. В ветки подачи и обратки врезаются тройники и устанавливается подготовленная перемычка. Для возможности замены радиаторов без слива всей системы на вход и выход из прибора также монтируются шаровые краны. Затем трубы заполняются теплоносителем.
Нюансы установки регулирующего устройства изображено на схеме
Обратите внимание! Функционирование регулятора производится при помощи кранов. Один кран монтируется на трубе
Это шаровой кран, который ограничивает подачу воды в аварийной обстановке. Другие два крана монтируются на горизонтальных магистралях.
Принцип действия байпаса на радиаторе
В однотрубной конструкции монтаж байпаса на отопление необходим, чтобы при замене прибора отопления, жидкость продолжала циркулировать. В вертикальной установке радиатор подсоединен к стояку патрубками. Регулятор объединяет патрубки и монтируется перед батареей.
На схеме показано место установки байпасной перемычки на всю систему отопления при использовании твердотопливного котла
К функциям перемычки, которая ставится перед радиатором, относятся:
- создание постоянного передвижения по основному контуру;
- регулировка температуры и расхода теплоносителя непосредственно в радиаторе.
Монтаж байпаса позволяет смешивать теплоноситель из центральной магистрали с обратной линией батареи. За счет этого увеличивается температура и эффективность обогрева в целом.
Нюансы обвязки
Важно понять, что же такое байпас в системе отопления, прежде чем его устанавливать. Вот некоторые полезные рекомендации, которые помогут выполнить установку своими руками:
- чтобы направить воду в правильном направлении, нужно чтобы сечение перемычки было меньшего размера, чем сечение основного трубопровода;
- монтаж конструкции производится рядом с прибором отопления, но как можно дальше от стояка;
- краны монтируются между входом/выходом батареи и регулирующей перемычкой;
- для автоматизации температуры прибора применяются терморегуляторы ;
- при монтаже конструкции рядом с котлом нельзя допускать перегрева;
- на срезы магистрали монтируются тройники;
- нельзя устанавливать задвижку или вентиль на бесклапанное устройство.
Вариант обвязки для однотрубной конструкции
При монтаже установки нужно соблюдать строительные нормы. Рядом с устройством байпаса должны присутствовать крепления или специальные опоры для труб.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Как правильно установить байпас
Комплектация распределительного узла теплых полов включает в себя и обходную линию, но это тема отдельного разговора. Что касается перемычек на однотрубной системе, то их установка очень проста и производится уже в процессе монтажа системы, так как без них последняя не будет корректно работать. Ненамного сложнее выполнить монтаж своими руками байпасной линии с циркуляционным насосом. Достаточно иметь обычный комплект инструментов и изучить схему:
Совет. Чтобы не набирать все детали по отдельности, можно купить готовый узел в сборе, показанный на рисунке ниже:

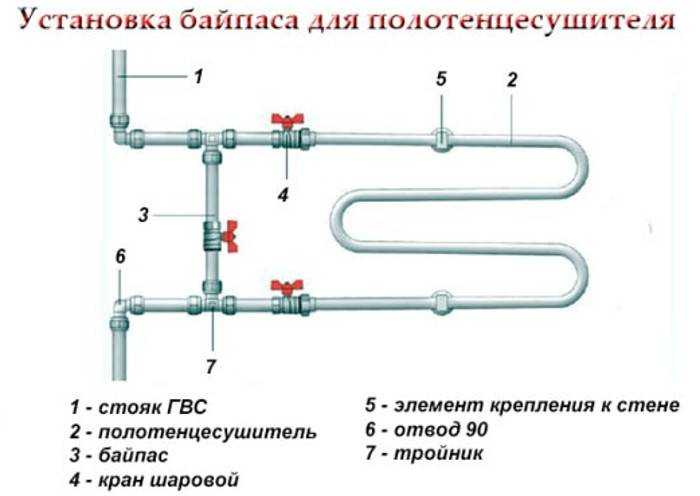

Не представляет никакой сложности и установка байпаса для полотенцесушителя. Для соединений можно взять металлопластиковые трубы, да еще приобрести краны, тройники и отводы. Сборку выполнять в соответствии со схемой:
4 Особенности монтажа
Монтаж байпасов различных видов в отопительную систему имеет определенные особенности. Во время подключения батарей отопления:
- запрещается устанавливать кран на байпас в многоэтажных домах;
- перемычку необходимо ставить максимально близко к батарее;
- сечение обходной трубы подбирается на размер меньше трубопровода главной магистрали.
Установку байпаса на батареи можно производить как при обустройстве новой отопительной системы, так и во время модернизации уже находящейся. Для этого нужно подготовить патрубки необходимого сечения, запорную арматуру и 2 тройника.
На входящем патрубке можно установить один из нескольких вариантов оборудования:
- комбинация автоматического терморегулятора и шарового крана — при этом объем жидкости, которая подходит к батареям, регулируется автоматически;
- вентиль — устанавливается для ручной корректировки количества теплоносителя;
- шаровой кран — не создает гидравлического сопротивления и дает возможность полностью пропускать проходящий объем жидкости.
На выходящий патрубок монтируется запорный или шаровой кран. Все части соединяются друг с другом с помощью сварки либо резьбы. Необходимо обеспечить герметичность соединений, после монтажа выполнить пробный пуск и устранить протечки.

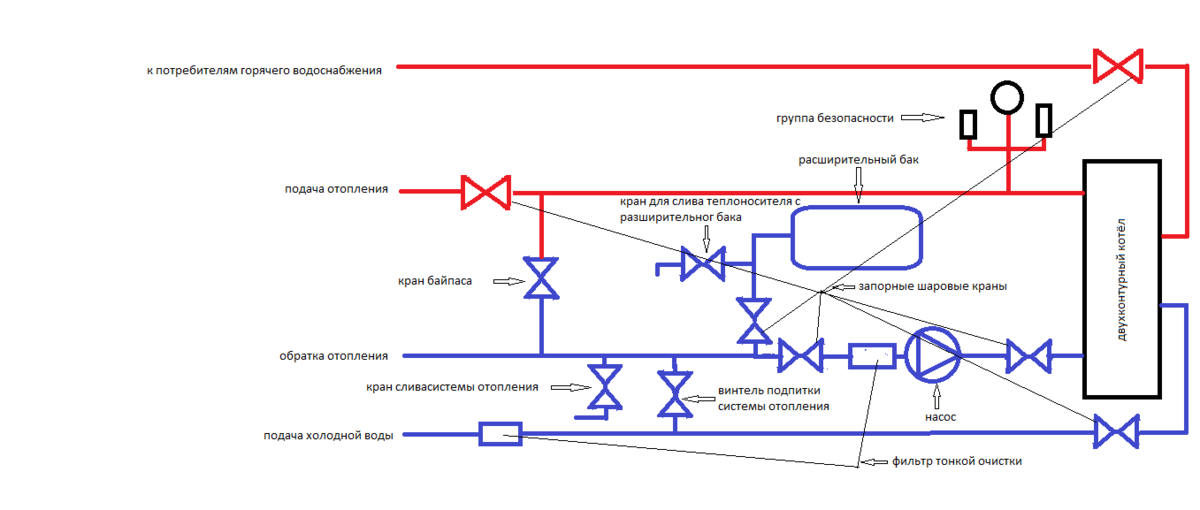

Во время подсоединения насоса, как правило, байпас является частью главной магистрали. Так как он обеспечивает прохождение воды в естественном режиме, то запрещается сужать его внутреннее сечение.
Для установки удобней всего купить готовый насосный узел требуемой конфигурации. Это позволит правильно расположить все элементы и обеспечит надежность стыков.
Довольно простое инженерное устройство — байпас — дает возможность сделать отопительную систему более эффективной и добиться необходимого теплового режима в доме или квартире. Выход из строя отдельных частей основной магистрали или отключение электроэнергии не доставит значительных проблем. Горячая вода будет циркулировать, а в помещениях будет постоянно тепло.
Сборка обходного узла при установке радиатора
Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:
- отрезка полипропиленовой трубы;
- двух кранов и тройников;
- двух муфт;
- двух коротких труб-отводов.
Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.
Производится сборка байпаса в следующем порядке:
- краны прикручиваются к муфтам;
- к муфтам с другой стороны посредством утюга привариваются отводы;
- к каждому отводу приваривается по тройнику;
- к горизонтальным выходам тройников приваривается основная труба байпаса.
Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.
При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.

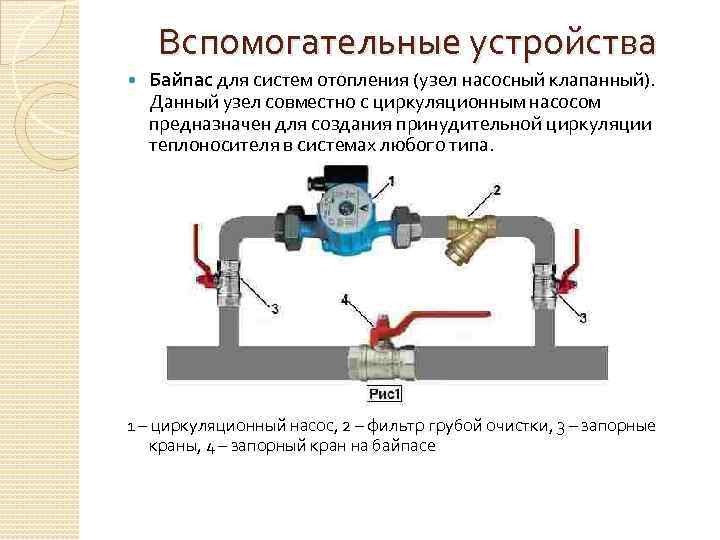

Байпас для циркуляционного насоса
Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:
- Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
- Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.
Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).
Байпас без запорной арматуры.
Существуют клапанные и инжекционные байпасы:
- Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
- Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.
