Одна большая лучше, чем две маленькие! инструкция, как соединить кровати

Обустройство кроватных лестниц

Как самому сделать двухъярусную детскую кровать или ее взрослый аналог максимально безопасной? Этот показатель во многом зависит от надежности и типа лестницы, ведущей на второй уровень. Указанный элемент может быть в нескольких конфигурациях:

1. Вертикального типа, в котором пара планок или брусков соединяется деревянными или металлическими перекладинами. Лестница может быть встроенной или приставной.
2. Маршевый вариант. Такая модель – обычная версия со ступеньками, занимает больше места, чем вертикальный аналог, однако намного удобнее. Изготавливается конструкция из доски сечением 3/8 см, при этом ступеньки по ширине не должны быть менее 35 сантиметров, дистанция между перекладинами – 20-30 см. Угол по наклону берется порядка 70 градусов.
3. Вариант с встроенными шкафами или ящиками. Так как под лестницей имеется свободное пространство, его используют в качестве хранилища для вещей. Для этого с боковин оборудуют ящики или возводят своеобразный шкаф.

Выбор типа лестницы зависит от того, кто будет ней пользоваться. Для маленьких детей желательно сооружать маршевый вариант, остальные версии вполне подойдут для подростков и взрослых. Для малышей рекомендуется делать модель с перилами и правильным расчетом шага, что даст возможность сделать эксплуатацию системы максимально безопасной.

Крепление венцов сруба

Венцом называется один ряд бруса, уложенного прямоугольником и скрепленного по углам. Из них состоят стены здания, его основа. Крепить брусья между собой надо очень тщательно как в углах, так и на прямых участках, чтобы они не проворачивались вокруг своей оси, не смещались. Это возможно, даже если брус прямоугольного сечения. Для дерева нельзя использовать железные гвозди – они не выдержат нагрузки и условий использования. Дерево имеет определенную влажность, от которой железо со временем окислиться и разрушится. А следом развалится и сам дом. При строительстве срубов применяются деревянные гвозди – нагели. Они могут быть круглого или прямоугольного сечения, но предпочтение отдается круглым. При высыхании и усадке деревянной конструкции они создают меньшее напряжение. Ставить нагели надо строго вертикально.

На прямых участках стен через равномерные промежутки 1,5-2м сверлятся отверстия, куда и забиваются нагели. От углов и проемов принято отступать примерно 50см. Потом совмещается и насаживается верхний ряд. Чтоб облегчить задачу, венцы собираются на земле секциями по несколько рядов. Для углов существует несколько способов крепления бруса.

Для самых маленьких

Выше приведены варианты, как сделать двухъярусную кровать своими руками. В завершение рассмотрим модель для самых маленьких детей. Здесь все довольно просто. Берут два листа фанеры и несколько шурупов. За базовую длину принимают аналогичный показатель детского матраса (1300 мм). Модификация рассчитана на детей дошкольного возраста.

В базовом исполнении такой модели нет ничего сложного. Потребуется пять фанерных панелей (на боковины, изголовье и среднюю часть). Фрезером подгоняют размеры, проводят шлифовку и сборку. Из расходных материалов потребуется пара фанерных листов (1200 х 2400 мм, шурупы по дереву на 6 и 20 мм, защитное покрытие — краска или лак).

Изменение изголовья

Можно переделать изголовье в панель. Это интересный вариант изменения внешнего вида детали, её преобразование в более модный стиль. Для этого потребуется лист ДСП или фанеры. Его обрезают по размерам кровати или делают чуть пошире. При этом можно регулировать высоту по тем параметрам, которые больше всего нравятся. Этот лист закрепляют, затем декорируют.

Твёрдое изголовье декорируют мягкой отделкой так, чтобы лист поролона обтягивался впритык материалом

Можно использовать любую ткань или кожу, но важно учитывать то, чтобы она не слишком растягивалась и не порвалась при эксплуатации. Поверх располагают буфы, которые крепятся в предварительно намеченных местах под декоративные пуговицы

Интересна переделка изголовья превращением его в ширму. Для этого потребуется:

1. собрать деревянный каркас ширмы с тремя или больше секциями;
2. обтянуть его тканью (подробнее об обтяжке изголовья в этой статье);
3. соседние секции расположить так, чтобы по ширине они оказались равны ширине кровати;
4. ширму закрепляют на стене или ставят за кроватью;
5. готовое изголовье украшают драпировкой из ткани необходимого размера;
6. у пола прикрепляют на стену горизонтальный крепёж открытым или закрытым способом;
7. ткань прикрепляют с учётом нужного её размещения по зоне украшения.

Изголовье можно дополнить дополнительными материалами, например, заказать дополнительные конструктивные детали или мобильные конструкции небольшого размера. В них можно расположить полочки, ящички и даже сделать столешницу. Последняя может служить отличной полочкой для светильников и декоративных мелочей, украшающих интерьер комнаты.

Узнайте о том, как оформить стену возле изголовья, сделать своими руками спинку кровати и обтянуть этот элемент спального места различными материалами.

Двуспальная кровать своими руками. Размеры, чертежи, инструкция по сборке

Походив по мебельным магазинам и салонам, очень часто можно ужаснуться от представленных там ценников. Самое обидное, что простая кровать из самого дешевого материала (вовсе не дерево, а обычное ДСП или МДФ с обыкновенным подматрасным щитом из чернового ДСП, т.е. даже без ламелей) имеет заоблачную для такого изделия цену. Насмотревшись подобного, мы начинаем прорабатывать уже другие варианты: одни ищут Б/У мебель по доскам объявлений, другие берут попроще и довольствуются дешевым аналогом, а кто-то просто откладывает покупку изделия на неограниченный срок.

Но мы в данной статье пойдем другим путем. Мы сделаем двуспальную кровать своими руками.

Плюс такого подхода в том, что мебельный салон, что вы — почти одинаково заплатите за материалы. А, собрав эту двухспальную кровать самостоятельно, вы сэкономите минимум половину стоимости конструкции (т.е. ровно столько составляет наценка на себестоимость за услуги по проектированию, дизайну и сборке этого предмета мебели).

Фото двуспальной кровати, которую мы будем делать своими руками:

В данной статье представлен мастер класс по изготовлению и сборке двухспальной кровати из ДСП + МДФ накладки на быльцах, общие габариты 2032*1692*800 (длинна/ширина/высота), размер спального места под матрас 1600*2000 мм, т.е. вполне стандартная кровать для двух человек.

В самом низу статьи можно скачать файл со сборочными чертежами двуспальной кровати, а так же его комплектацией.

Преимущества изготовления мебели своими руками

Почему лучше сделать кровать, а не купить? Ответов найдется немало. Начнем с того, что при создании вы сами выбираете материал, и точно знаете его характеристики: прочность, надежность. По завершению проекта точно будете уверены, что это творение прослужит долгое время, а не рассыплется при первом использовании.

Творческий подход играет важную роль при подготовке к работе.

Бывают случаи, когда в магазине покупатель не может найти того, что ему нужно. Особенно это касается мебели: размер не подходит, дизайн не нравится, выглядит неаккуратно и множество других причин. Выхода из этой ситуации два: оформить индивидуальный заказ или изготовить все собственными руками. Выбрав второй вариант, вам не придется растолковывать исполнителю, что именно хотите, и платить огромную сумму денег за выполнение заказа.

Вы можете воплотить все идеи в точности до деталей.

И, конечно, одним из главных преимуществ самостоятельного создания мебели является удовлетворение результатом собственной работы. Приятно осознавать, что вы сделали вещь самостоятельно.

Делая мебель своими руками, вы выигрываете в:

• Цене;
• Качестве;
• Дизайне
• Точности в замерах.

Единственным недостатком является то, что процесс займет больше времени, нежели покупка.

Итак, если вы решились сделать двухъярусную кровать своими руками – приступим!

Варианты конструкций

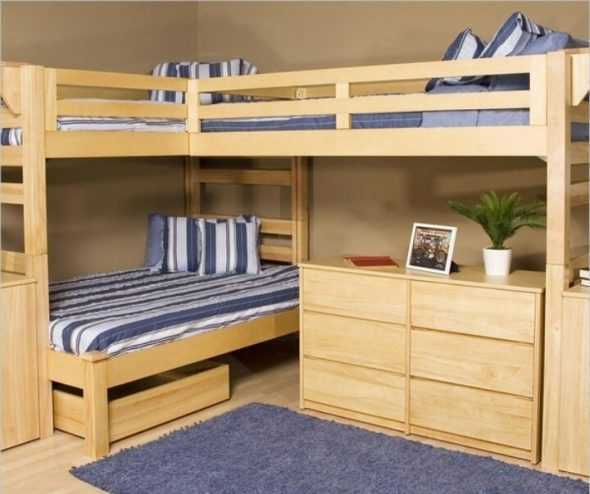

Кровать с перпендикулярным расположением ярусов

Самодельные кровати на 2 отдельных спальных места по способу расположению ярусов бывают:

• перпендикулярными
• параллельными

По типу лестницы мебель делится на кровати с:

• выдвижной лестницей
• встроенными ступеньками

Мебель для детского сна бывает:

• сборной
• цельной

Нижний ярус с выдвижными ящиками – одна из популярных конструкций двухэтажной детской мебели для сна

Выделяют и такие варианты конструкционных решений:

• кровать чердачного типа
• с выезжающим ярусом
• с двуспальной кроватью на нижнем ярусе
• со шкафом и ступеньками
• кровать над диваном
• с рабочей зоной в нижней части
• выдвижными (выкатными) ящиками, шкафами

Лестница, как важный элемент кровати, оформляется в виде:

• плоской конструкции на одной из сторон, дополнительно выступая одним из бортиков для нижнего яруса
• наклонной либо выгнутой формы с плоскими ступенями и защитными перилами
• конструкции, где роль ступеней выполняют выдвижные ящики

Крыльцо пристроенное к дому своими руками: секреты возведения надёжных конструкций из бетона, кирпича, металла и дерева | 60+ Фото & Видео

Шаг 6. Подготавливаем все необходимые инструменты и оборудование.

Вам понадобятся такие инструменты как:

• Рулетка – это один из самых важных для вас инструментов;
• Циркулярная пила для резки ДВП;
• Прямой кусок МДФ (250 х 300мм) для использования в качестве лекала;
• Два сверла — это гораздо проще и удобнее, чем пользоваться одним сверлом. Одним сверлом вы будете делать отверстия для винтов, а другим — закручивать шурупы. Длину шурупов можно проверить на куске гипсокартона и убедиться в том, что длина винтов идеально подходит под толщину ваших деталей;
• Винты;
• ДВП/столярный клей.
• Машинка для обработки деревянных поверхностей. При покупке данного инструмента сразу же проверьте в каком режиме она делает обработку поверхностей. Однако, на мой взгляд, лучше всего приобрести машинку с небольшой обрабатываемой поверхностью.
• Скандинавская морилка для покрытия поверхностей кровати. Она придает дереву матовый оттенок, подчеркивает его красивую натуральную текстуру и обеспечивает прекрасную долговременную защиту.

Взрослые двухуровневые конструкции

Спальники с двумя ярусами для взрослых преимущественно оборудуются на туристических базах, в казармах и прочих местах, где требуется расположить большое число людей на относительно небольшом пространстве. Знание того, как самому сделать двухъярусную кровать, может понадобиться при обустройстве дачного домика.

В малогабаритных квартирах вполне уместен комбинированный вариант, когда нижнее место предусмотрено для родителя, а верхнее – для ребенка. Кроме того, существует масса вариаций чердачного типа, которые подходят и для детей и для взрослых. Если имеется необходимость, вполне реально соорудить конструкцию с парой двуспальных мест, для размещения гостей.

Финальная обработка и декор парящей кровати

Технологии декорирования будут зависеть от материала, из которого парящая кровать сделана. Но для металла и для дерева есть один общий способ обработки – покраска. Ничего сложного здесь нет, своими руками с этим справиться любой

Здесь важно правильно выбрать краску

Металл лучше покрывать эмалями, один из компонентов которых – фосфорная кислота или ее производные. Именно это химическое вещество преобразует ржавчину в мощную защитную пленку. Подготавливать металлический каркас к покраске не надо, если используется эмаль с фосфорной кислотой.

Если выбрана обычная краска по металлу, то поверхности парящей кровати придется подготовить. Обычно их предварительно очищают от участков коррозии, обезжиривают и покрывают тонким слоем специальной грунтовки.

В строительных магазинах краски по металлу разделены на 2 группы: для внутренних и наружных работ. Для парящей кровати, установленной внутри дома, можно использовать любую.

Технологий отделки деревянной парящей кровати больше. Ее также можно покрасить, используя краски по дереву. Можно покрыть цветным или бесцветным лаком. Последний подчеркнет всю красоту древесины: цвет и структуру. Можно заморить, покрыв сверху лаком.

Другие способы обработки:

• обжечь паяльной лампой, а затем лакировать;
• состаривание;
• нанести трафареты;
• обить тканью или заменителями кожи;
• оклеить отделочной лентой;
• провести декупаж – наклеивание красивых салфеток;
• прикрепить ламинированные панели на основе ДСП или ДВП.

Любой из этих способов отделки несложен, провести своими руками не проблематично.

Коротко мастер-класс – как провести состаривание деревянной парящей кровати:

• нужно взять 2 оттенка краски: потемнее и посветлее;
• на подготовленную заранее деревянную поверхность наносится темная краска;
• после полного ее высыхания наносится светлая;
• после высыхания последней проводится зашкуривание с использованием мелкой наждачной бумаги;
• образуются участки, на которых верхний слой как бы становится потертым, и через него стал выступать нижний более темный слой;
• последнее – покрытие бесцветным лаком.

Можно состарить парящую кровать методом кракелюра, в котором используется специальный лак. Его наносят на деревянную поверхность, а сверху краску. Лак быстро начинает трескаться, покрывая паутиной и слой нанесенной краски. Это самый простой способ декорировать парящую кровать.

Что потребуется для работы

Перед тем как сделать двухъярусную кровать своими руками, необходимо подготовить необходимые материалы и инструменты. Оптимальное решение для сборки – прочные сосновые доски, древесину обязательно нужно проверять на наличие дефектов. В таблице представлен перечень и количество материалов, которые необходимы для того, чтобы сделать детскую двухъярусную кровать из дерева.

Номер	Название детали	Количество
1.	Вертикальные стойки из соснового бруса	4
2.	Наружные накладки для крепления к вертикальным стойкам	4
3.	Боковые доски рамы — царги	4
4.	Планки для продольной установки на царги с внутренней стороны. На них закрепляются доски каркаса	4
5.	Панели для установки в изножье и изголовье	4
6.	Центральные планки для крепления изголовья и изножья	4
7.	Планка для установки перил лестницы	1
8.	Ступеньки лестницы	3
9.	Ограждающие планки для безопасности	2
10.	Поперечные рейки, на которые устанавливается матрас	24
11.	Торцевые доски каркаса	4

Двухъярусная кровать из массива дерева, собранная своими руками, потребует немалых трудозатрат. Однако цельную древесину можно заменить на ламинированную ДСП – возникнет меньше проблем с обработкой кромок. В качестве основы под матрас можно использовать не каркас из деревянных реек, а листы прочной фанеры, их толщина должна быть не менее 9 мм. В качестве крепежа используются шурупы 3,5 на 40 мм, также потребуются декоративные заглушки для маскировки шляпок, необходимо подготовить и комплект инструментов. Домашнему мастеру потребуется дрель с набором сверл, лобзик, зенкер, плоскошлифовальная машинка. В сборке также используются шканты 8 мм и столярный клей. Для замеров потребуются рулетка и карандаш. Закручивать шурупы можно вручную, но для ускорения процесса лучше использовать шуруповерт.

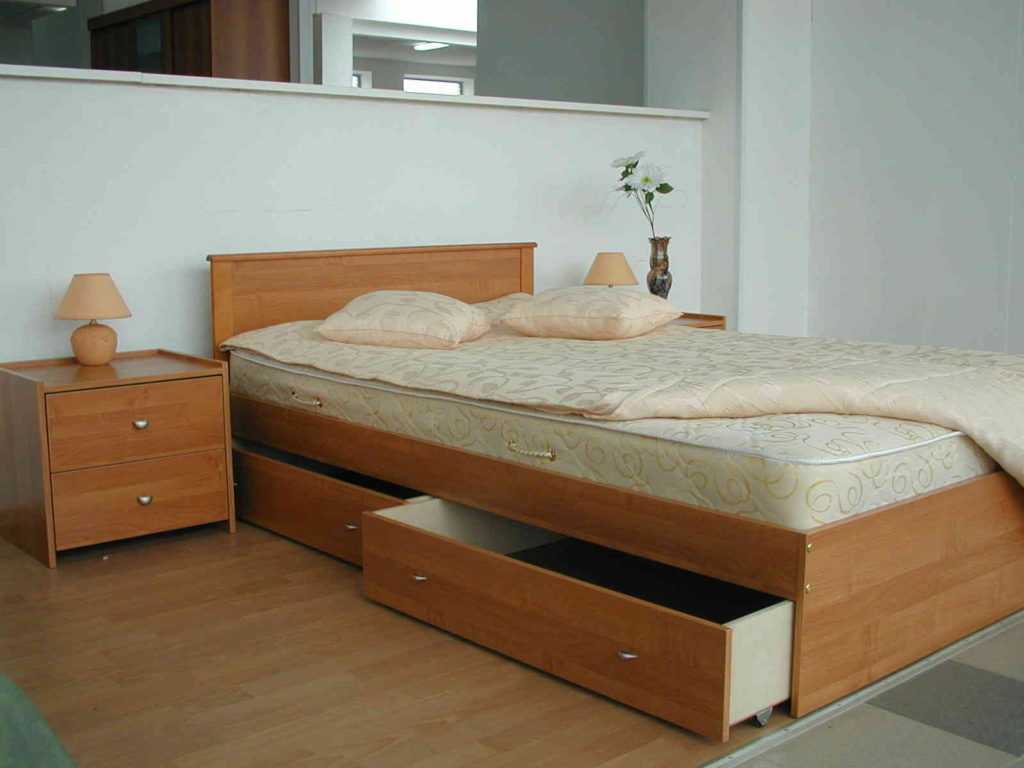

Пошаговая инструкция сборки кровати с выдвижными ящиками

Весь процесс включает в себя 4 основных этапа:

• раскрой и торцовку деталей из МДФ,
• сборку корпуса основания кровати,
• монтаж и установку боксов,
• укладку матраса.

Распил и торцовка элементов из МДФ

1. На поверхности МДФ карандашом сделал разметку сборочных элементов кровати. Использовал угольник и стальную линейку.

1. Правильность разметки контролировал рулеткой, измеряя диагонали прямоугольников.
2. Уложил на лист МДФ направляющую рейку и закрепил ее струбцинами так, чтобы боковой упор лобзика помещал пилку точно по линии разреза.
3. Резку электролобзиком производил аккуратно без чрезмерных усилий. В противном случае пилка может изогнуться, а разрез – уйти в сторону от линии разметки.
4. Все видимые торцы деталей каркаса и боксов закрыл мебельной лентой. Кромочную ленту прогладил горячим утюгом через чистый лист бумаги.
5. Ножом срезал кромку на углах и капли застывшего клея.

Если опыта нет, то лучше заказать раскрой МДФ в мебельной мастерской. Там же можно сделать торцовку деталей. Конечно, это приведет к тому, что изготовленная своими руками двуспальная кровать с выдвижными ящиками будет стоить на 15–20 % дороже, зато это существенно облегчит процесс сборки и позволит избежать ненужных трат в дальнейшем.

Монтаж корпуса

1. Дрелью с закрепленным сверлом для конфирматов сделал отверстия в изголовье, средней и задней стенке. В средней стенке и боковинах сделал соответствующие углубления под евровинты.
2. Собрал воедино корпус, закрепив конфирматы торцовочным ключом.
3. К изголовью шурупами прикрепил поперечный брус на уровне боковин. Для большей устойчивости укрепил брус снизу двумя уголками.
4. Снизу в изголовье и в стенках просверлил отверстия и вставил пластиковые ножки (по две опоры на каждую деталь).
5. В листе основания под матрас с тыльной стороны в верхних торцах боковин, средней и задней стенки, а также в брусе через каждые 300 мм сделал дрелью углубления под деревянные дюбели. Вставил дюбели на клее ПВА. Установил крышку под матрас.

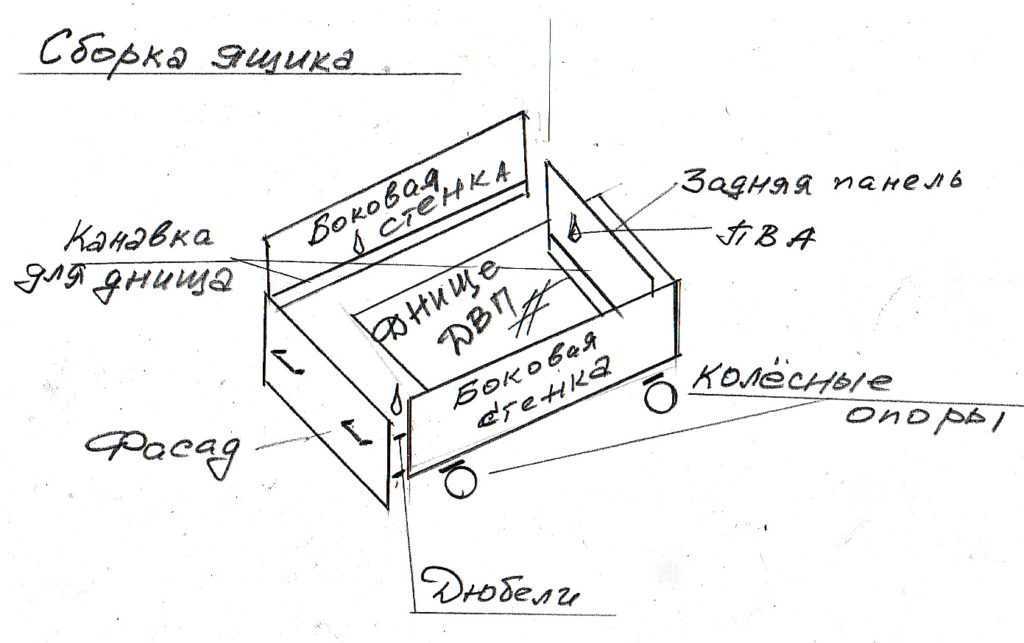

Сборка и установка ящиков

1. На расстоянии 10 мм от нижнего края в передних панелях и стенках ящиков фрезером сделал канавки глубиной 5 мм и шириной 2,5 мм.
2. В передних панелях (фасадах), торцах боковых и задних стенок высверлил углубления и вставил в них дюбели на клее ПВА.
3. В прорези, заполненные клеем ПВА, вставил днища из ДВП 800 × 1640 мм.
4. После этого установил задние стенки на дюбелях с клеем.
5. В фасадах ящиков просверлил отверстия и прикрутил ручки.
6. К боковым стенкам снизу прикрутил шурупами колесные опоры.
7. Выдвижные боксы вставил в пространство под мебелью.

Укладка матраса

1. Ленту Велкро разрезал на 4 отрезка длиной 500 мм.
2. Липучку с колючками закрепил степлером по центру крышки.
3. Мягкие отрезки ленты Велкро пришил вручную нитками к нижней поверхности матраса.
4. Матрас закрепил на крышке, исключив его скольжение по поверхности.

Мебель получилась красивой и удобной. Поставить ее решил посередине длинной стены из расчета разместить по бокам кровати тумбочки. Появилось объемное место для хранения вещей, что существенно освободило пространство в комнате.

Шаг четвертый: выбор двух односпальных кроватей

Купите или сделайте своими руками угловой блок с двумя односпальными кроватями с ящиками для хранения. С этой конструкцией вы сможете получить такое же количество место для хранения – и две большие кровати. Это представляет собой единый блок в форме буквы “Г”, который красиво вписывается в угол. Этот вариант позволит каждому человеку в комнате иметь собственное пространство и место для хранения внизу. Преимущество таких кровати заключается в том, что они позволяют максимально использовать пространство в даже самой небольшой комнате. К тому же эта конфигурация даст вам большую свободную площадь пола, ведь мебель будет придвинута вплотную к стене.

Редкий кадр: Викторя Исакова показала подросшую дочь от Юрия Мороза (новое фото)

Кожа гладкая и свежая: дермопланирование, или Зачем женщине нужно брить лицо

Почему французские дети хорошо себя ведут: восемь методов их воспитания

Установите двухъярусную кровать с двумя спальными местами. Правда, прежде чем сделать это, вы должны убедиться в том, что высоты вашей комнаты хватит для размещения такой мебели. Большая часть двухъярусных кроватей имеют размеры 170х110х200 сантиметров, а потому вы должны предварительно убедиться, что вашим детям будет удобно вставать и ложиться на эту кровать. Такой вариант позволяет здорово сэкономить пространство и выглядит довольно интересно.

Сделайте подиум или высокие ножки под каждой кроватью. Если вы выбираете обычные односпальные кровати, сделайте под каждой из них подиум – достаточно приподнять эти предметы мебели на 50-60 сантиметров, чтобы получить пространство для хранения. Под кроватями вы сможете хранить сезонную одежду, которая не используется, постельные принадлежности и другие вещи. Это позволит освободить место в шкафах и комодах.

“Мы по-прежнему дружим”: Деревянко прокомментировал разрыв с женой

Бразилец проезжает 36 км на велосипеде ежедневно, чтобы отвести любимую домой

Денежное дерево радует пышным цветением: мой секрет в уходе за листьями

Еще один отличный вариант – кровать-чердак. На первом ярусе будет находиться стол, а на втором спальное место. Вы можете поставить две таких кровати, обеспечив каждому ребенку отдельное спальное место и собственную зону для игр, выполнения домашних заданий, читального уголка или хранения предметов. Кстати, вместо одного из столов вы можете выбрать вариант кровати-чердака с диваном и шкафчиком. Такая установка лучше всего подходит для детей старшего возраста и подростков.

Нюансы соединения деталей ложа по методу фабрики Боровичи

Сборка такой модели требует максимальной внимательности, аккуратности

Важно запомнить такие основные нюансы в работе:

1. Самому собирать будет нелегко, поэтому лучше всего пригласить помощника.
2. Помещение, где будет производиться сборка, должно быть просторным, чтобы там поместились большие детали и легко можно было произвести необходимые замеры.
3. Если вы собираете мебель первый раз, не стоит сразу сильно затягивать все болты, шурупы. Только когда все детали будут собраны, проверена целостность конструкции, можно закрепить все крепления. Обо всех вариантах крепления разных частей кровати можно прочитать в этом материале.
4. Надо сохранять некоторое время инструкцию, ведь иногда приходится что-то переделать, а вы не будете знать, с чего начать.

Сборка односпальной кровати фабрики Боровичи несложная. Если следовать инструкции и делать всё шаг за шагом, можно собрать её за один день.

Взрослые двухуровневые конструкции

Спальники с двумя ярусами для взрослых преимущественно оборудуются на туристических базах, в казармах и прочих местах, где требуется расположить большое число людей на относительно небольшом пространстве. Знание того, как самому сделать двухъярусную кровать, может понадобиться при обустройстве дачного домика.

В малогабаритных квартирах вполне уместен комбинированный вариант, когда нижнее место предусмотрено для родителя, а верхнее – для ребенка. Кроме того, существует масса вариаций чердачного типа, которые подходят и для детей и для взрослых. Если имеется необходимость, вполне реально соорудить конструкцию с парой двуспальных мест, для размещения гостей.

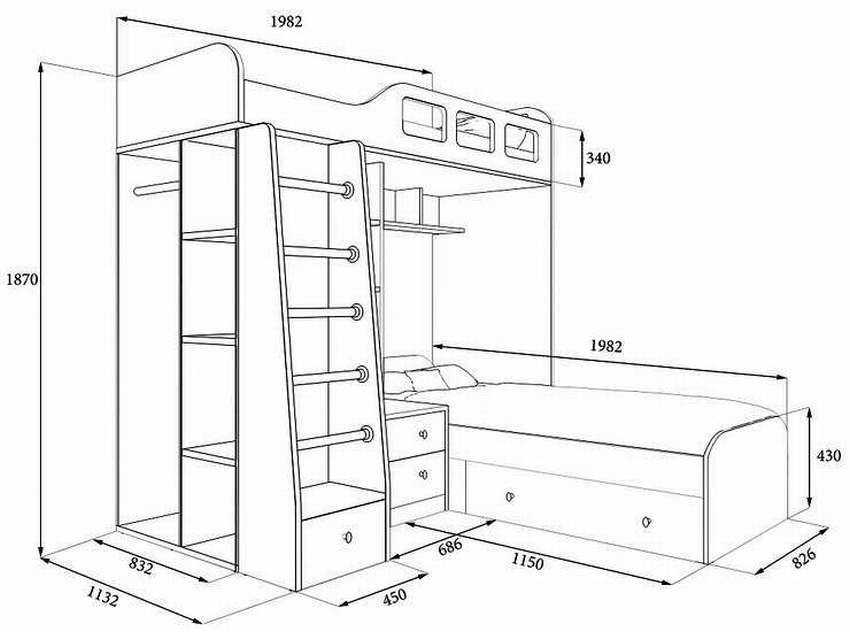

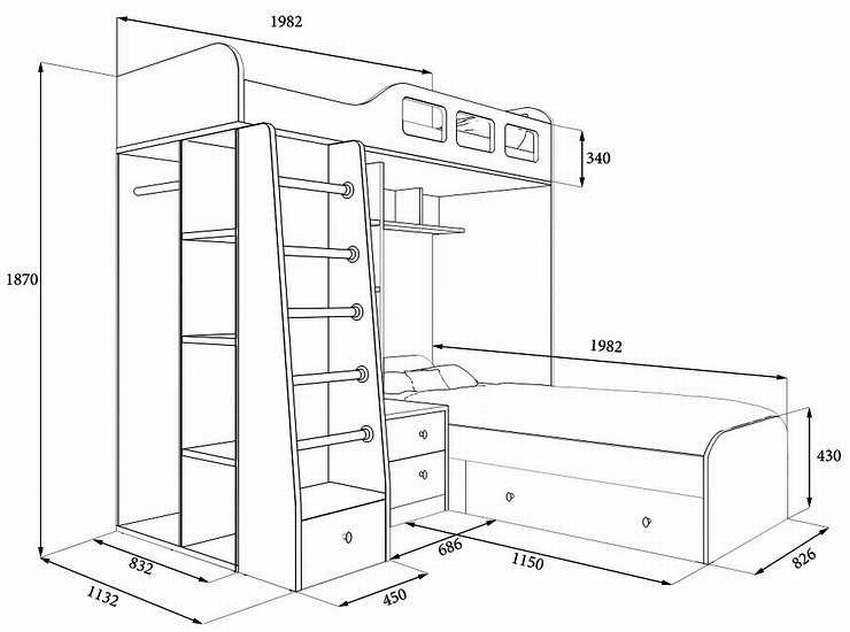

Чертеж и размеры кровати

Инструменты подготовлены, теперь нужно произвести замеры каждой будущей детали, просчитать все элементы и способы их крепления. Все чертежи кровати домика своими руками должны быть тщательно продуманы и выверены. От их точности будет зависеть прочность, долговечность, а также удобство всей конструкции.

При составлении чертежа следует опираться на возраст малышей. Детям до 7 лет подойдет спальное место размером 130 на 140 см, высотой 75 см. Ребенку постарше нужна кровать 160 на 170 см, 90 см в высоту

При расчете каркаса важно учесть размер матраса. Чтобы избежать ошибки лучше приобрести его заранее

Схема будущей кровати домика должна полностью отображать ее конструкцию. Она бывает напольной, классической или двухъярусной. Место под спальным ложем можно оставить свободным, но мебель будет более функциональной, если его использовать и оборудовать там ящики для хранения. Они могут быть двух видов: на колесиках или направляющих. Следует заранее продумать, сколько их будет и то, как гармонично их встроить, не испортив при этом общий вид мебели.

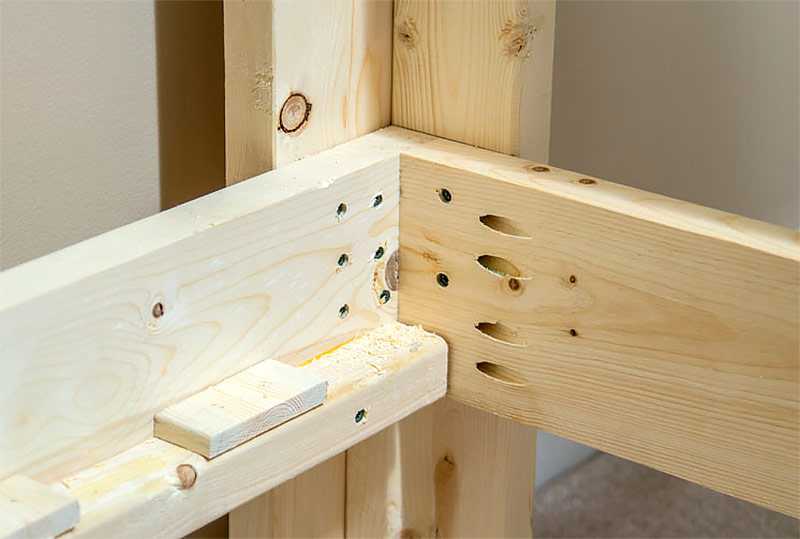

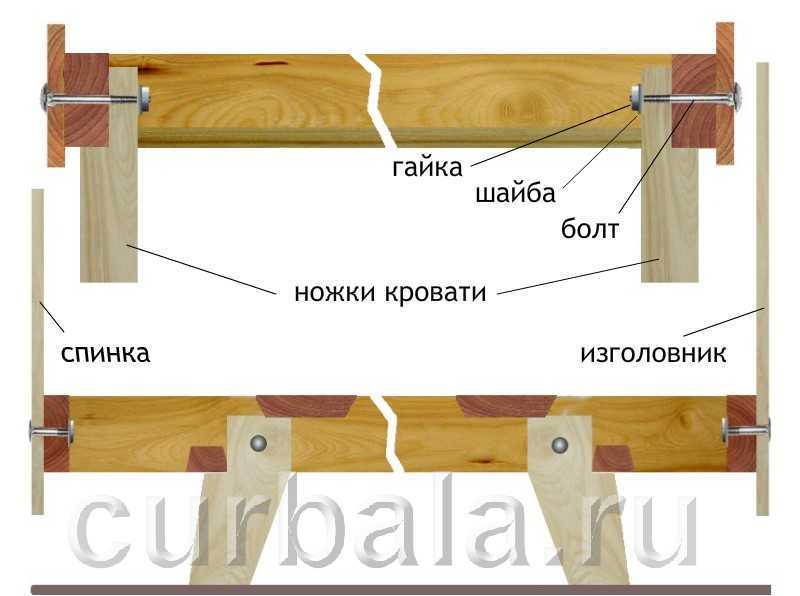

Соединение деталей кровати между собой

Разбор конструкций деревянных кроватей начнём с изучения
вариантов соединения боковин со спинками.

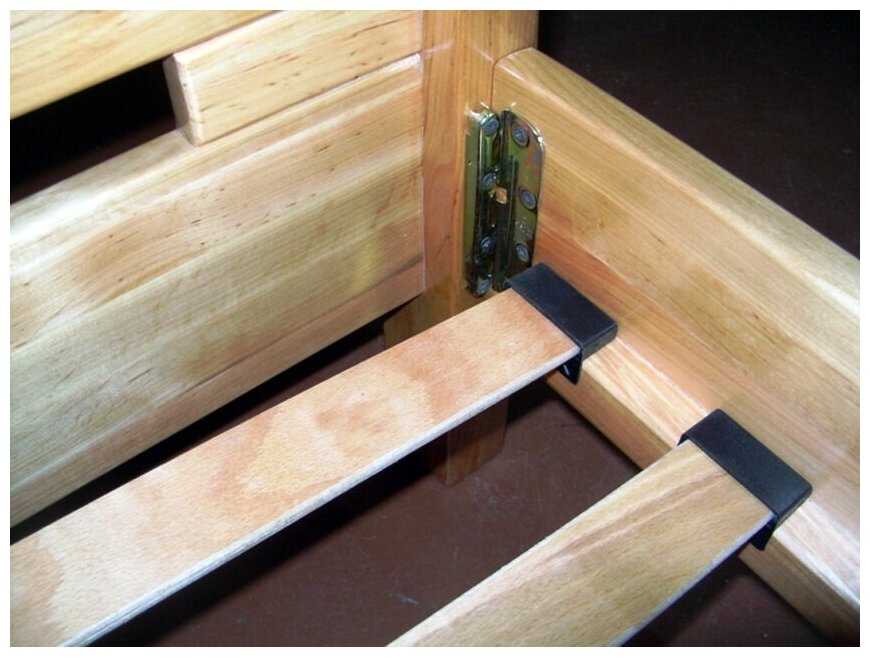

Самые надёжные способы соединения кроватных деталей между собой

Соединение с помощью
шпилек

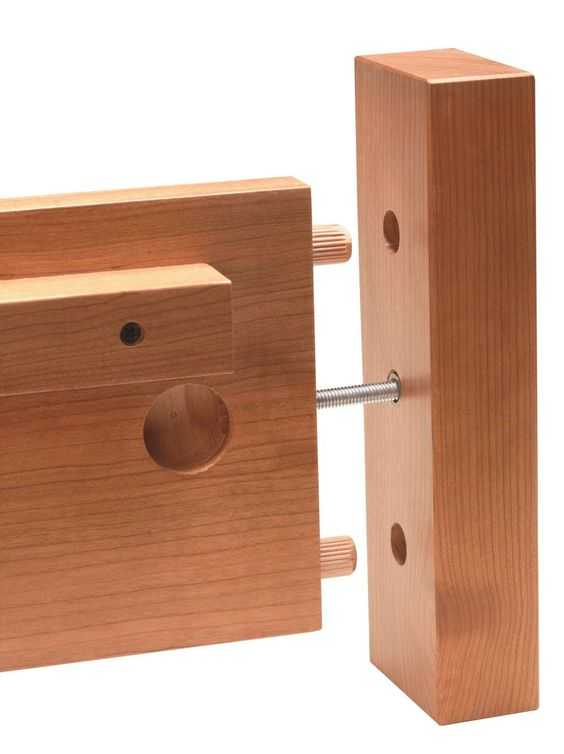

Один из самых надежных способов сопряжения царг кровати со
спинками — это использование шпилек.

Два варианташпилек

• шпилька с полностью метрической резьбой (рис. 1)
• шпилька двухсторонняя с резьбой для дерева и метрической
  (рис. 2).

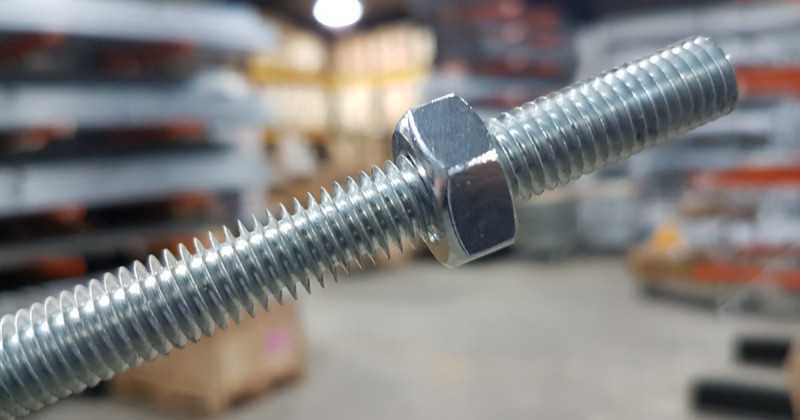

Рис. 1. Шпилька с метрической резьбой

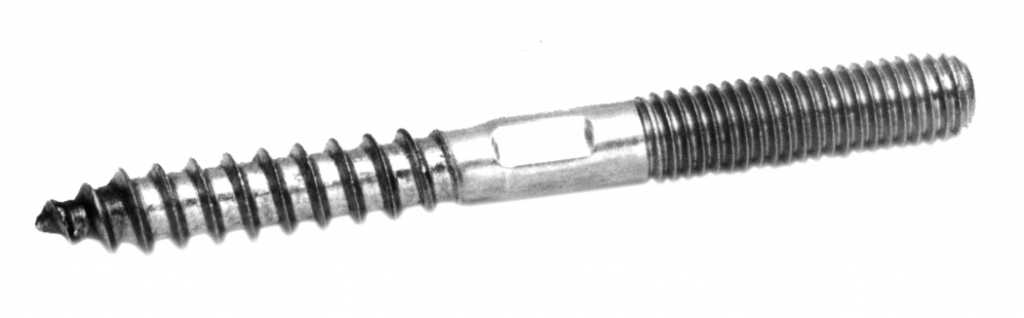

Рис. 2. Шпилька двухсторонняя с резьбой для дерева и метрической

Первая шпилька предусматривает использование муфты, которая
вкручивается в ногу. Для второй шпильки муфта не нужна, делается
отверстие в ноге кровати глубиной для надежного вкручивания шпильки
стороной с резьбой для дерева.

Выбор шпильки определяется конструкцией кровати и толщиной
соединяемых материалов. Например, если у кровати ноги толщиной 40
мм, то можно использовать шпильку с резьбой для дерева, если тоньше,
то муфта + метрическая шпилька. Для кроватей обычно применяют
шпильки с метрической резьбой М8.

Рис. 3. Футорка или резьбовая мебельная муфта М8

Если не смущает сквозное соединение, то есть, когда снаружи видна
соединительная фурнитура, то можно использовать болт с метрической
резьбой.

Рис. 4. Болт с метрической резьбой и головкой под шестигранник

В торце боковой стенке сверлится отверстие диметром на 1 мм
больше, чем шпилька. Глубина сверления определяется длиной шпильки,
которую вы купили. В местах, где будет фиксация гайками, фрезеруются
несквозные выемки такой ширины, длины и глубины, чтобы можно было
ключом закрутить гайки, или сверлится отверстие диаметром 35 мм. В
последнем варианте понадобятся полукруглые шайбы.

Рис. 5. Если отверстие круглой формы, то понадобятся специальные шайбы полукруглой формы

Рис. 6. В ножку кровати вкручена муфта для соединения с помощью шпильки с метрической резьбой

Рис. 7. Отфрезерованы выемки в боковой стенке кровати. Для соединения подойдут обыкновенные шайбы и гайки

Соединение с
помощью стяжки Maxifix

Менее трудоёмкий и часто применяемый способ соединения деталей
кроватей — это стяжки Maxifix. По сути —
это большая эксцентриковая стяжка, состоящая из корпуса стяжки
диаметром 35 мм, болта, знакомой нам муфты (рис. 3) и заглушки.
Применяют для плит толщиной от 22 мм.

Для установки стяжки в пласти боковины кровати сверлится
отверстие диаметром 35 мм и глубиной 15.5 мм на расстоянии 55 мм от
торца бока. В ноге делается отверстие под муфту (рис. 8).

Рис. 8. Стяжка Maxifix

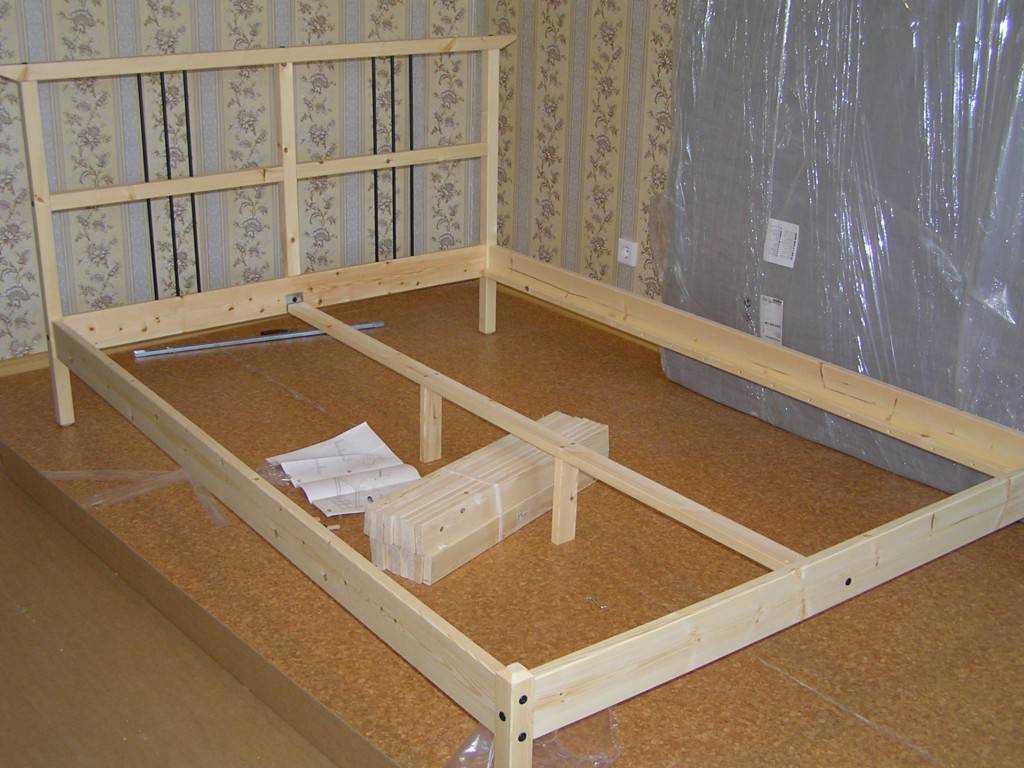

Кроватный соединитель средней траверсы

Отдельно стоит упомянуть кроватный соединитель средней траверсы.
Он предназначен для установки средней траверсы шириной от 70 до 90 мм.

Траверса переставляет собой брусок, к которому крепятся опорные
ноги. На этот брус, на рейки на спинках и боках кровати опираются
ортопедические решетки. Кстати, брусок кроме опорной функции,
позволяет создать более жесткую конструкцию кровати, стягивая
головную и спинную спинки между собой.

Рис. 9. Кроватный соединитель средней траверсы

Подъемные
механизмы и ортопедические решетки

Деревянная кровать может снабжаться ортопедической решеткой с
подъемным механизмом. Вариаций таких механизмов множество, составные
его части на рисунке 10. Здесь стоит отметить, что сначала надо
купить такую ортопедическую решетку с подъемным механизмом, а потом
под неё проектировать кровать.

Рис. 10. Фабричные ортопедические решетки с подъемным механизмом

Для самодельных ортопедических оснований можно приобрести
отдельный подъемный механизм.

Рис. 11. Ортопедическое основание с подъемным механизмом
