Подпитка закрытой системы отопления

Для чего нужна подпитка отопления?

Эффективная работа современной отопительной системы базируется на сохранении стабильного рабочего давления теплового носителя. Даже в проверенных на герметичность системах могут наблюдаться незаметные невооруженному глазу микроскопические утечки.

Кроме всего прочего, определенное количество теплоносителя утекает из отопительной системы в процессе удаления воздушных пузырьков посредством крана Маевского, а также может просачиваться сквозь сальники установленного циркуляционного насосного оборудования.

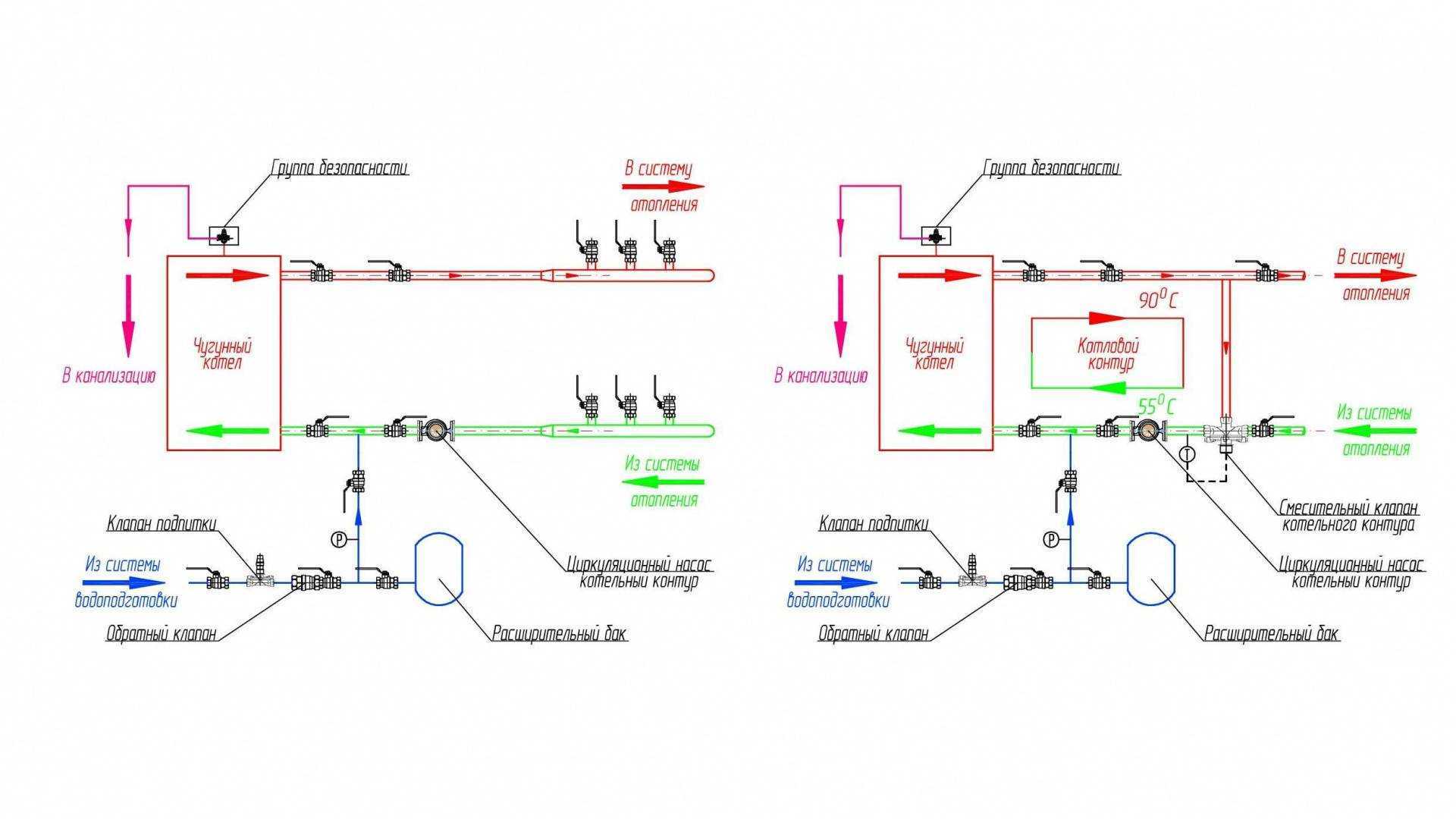

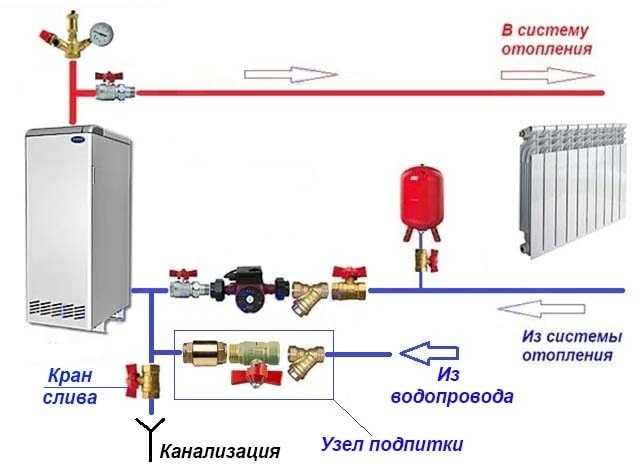

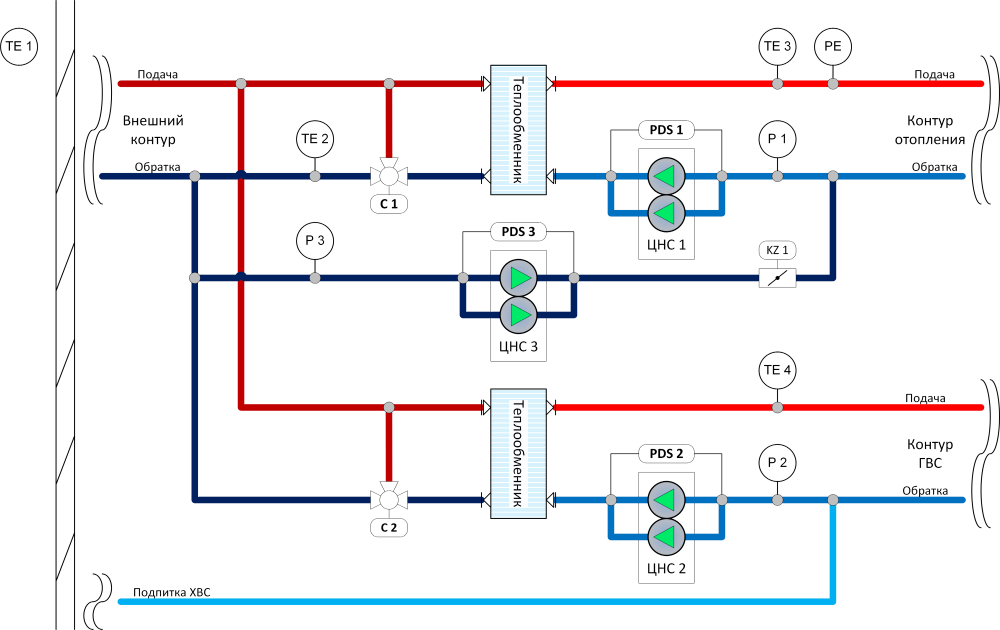

Тепловой узел с подпиткой

Незначительная часть теплового носителя теряется в контурных стыках. Общие потери жидкости способны оказывать значительное отрицательное воздействие на показатели работоспособности отопительной системы.

Наиболее часто в качестве теплового носителя используется водопроводная вода, и максимально эффективно компенсировать потери такой жидкости помогает подпитка эксплуатируемой системы отопления посредством магистрального водопровода.

Автоматический подпиточный узел

Если вы твердо уверены в надежности и качестве сборки системы, можете смонтировать автоматизированную схему, добавляющую воду из трубы ХВС. Что нужно купить:

редукционный клапан (проще – редуктор);
3 шаровых крана;
2 тройника;
труба для устройства байпаса.

Важный момент. Поступающая в редуктор вода должна предварительно очищаться грубым сетчатым фильтром, иначе клапан станет быстро засоряться. Если на вводе в здание такой фильтр не предусмотрен, установите его перед блоком подпитки.

В данной схеме манометр показывает давление на стороне тепловой сети, байпас и краны нужны для обслуживания модуля подпитки

Главный исполнительный элемент схемы – редуктор – состоит из следующих деталей:

фильтр тонкой очистки на входном патрубке;
пружинный седельный клапан с резиновыми уплотнителями;
рукоятка регулятора давления с нанесенной шкалой, диапазон – 0.5…4 Бар (или выше);
ручной запорный вентиль;
обратный клапан на выходе.

Как видите, редукционный автомат уже содержит все необходимые элементы – фильтр, обратный клапан и регулятор. Осталось собрать простую схему с байпасом и сервисными кранами, предназначенными для снятия и обслуживания редуктора.

Управлять вентилем просто – с помощью регулятора настройте минимальный порог давления в теплосети, откройте краны прямой магистрали, а байпас закройте. Как правильно отрегулировать автоматический клапан, показано в коротком видеосюжете:

Для организации автоматического добавления антифриза в систему можно приспособить «гидрофор» — водяную станцию с электронасосом, предназначенную для водоснабжения из колодца. Реле давления агрегата нужно перенастроить под минимальный напор 0.8 Бар, максимальный – 1.2…1.5 Бар, а всасывающий патрубок направить в бочку с незамерзающим теплоносителем.

Целесообразность такого подхода весьма сомнительна:

Если «гидрофор» сработает и станет подкачивать антифриз, вам все равно придется искать и устранять причину проблемы.
При длительном отсутствии хозяев подпитка тоже не спасет ситуацию в случае аварии, поскольку размер емкости ограничен. Насосная станция продлит работу отопления на какое-то время, но потом котел отключится.
Ставить большую бочку опасно – можно затопить токсичным этиленгликолем полдома. Неядовитый пропиленгликоль слишком дорог, как и устранение последствий разлива.

Примеры организации автоматической дозаправки из емкостей разной вместительностиВывод. Вместо дополнительных насосов и автоматических редукторов лучше приобрести электронный блок типа «Кситал». После относительно недорогой инсталляции вы сможете контролировать работу отопления через сотовый телефон либо компьютер и быстро реагировать на возникновение аварийных ситуаций.

Где установить?

Мастера рекомендуют крепить подпиточный клапан для системы отопления вблизи расширительного бака. И это логично, ведь бак срабатывает всегда, и, естественно, сразу после понижения давления из-за работы бака оно автоматически корректируется клапаном.

Нестабильность давления недолгая и не повлияет на системную работоспособность.

Не стоит устанавливать клапан автоподпитки системы обогрева на контуре обратки около котла. В противном случае доза холодной жидкости может спровоцировать сбои в работе.

Не надо проводить установку прибора и на контурах подачи. Иначе слишком горячая вода может повредить элементы самого узла.

Монтаж

Установка подпиточного клапана подразумевает:

Работы по монтажу следует начинать с подготовки узла, запаковав все резьбовые соединения: с одной стороны устанавливается полипропиленовая американка 20х1/2, с другой стороны — концевая муфта 20х1/2.
Теперь нужно впаять монтажные краны, установить штатный манометр и подключить собранный узел к любой точке обогревательной системы.
Теперь встаёт вопрос, как отрегулировать клапан подпитки системы отопления. Ведь чтобы запустить в работу собранную систему, её требуется настроить на необходимое давление. Для этого в верхней части прибора есть регулировочный винт давления. Его нужно выкрутить целиком и медленно закручивать затем обратно. Контролируется повышающееся давление по манометру.
Настроив необходимое давление, необходимо прочно закрепить винт контргайкой. Нижняя ручка запорного прибора перекрывается, а при откручивании – открывается.

После того, как проведена регулировка подпиточного клапана, систему можно считать готовой к работе.

Монтаж клапана подпитки для системы отопления

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

Обратный клапан;
Фильтр;
Манометр с задвижкой;
Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

Ёмкость для воды объёмом 50-100 л;
Погружной насос;
Реле давления;
Высасывающий шланг;
Воздушный клапан;
Датчик уровня;
Штуцер с фильтром грубой очистки;
Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.

Читайте так же:

Напоследок о безопасном добавлении теплоносителя

Выполняя заливку воды либо частичную подпитку, соблюдайте наши рекомендации:

Разогретую систему пополняйте медленно, открыв вентиль на четверть хода рычага. Таким способом удастся избежать образования воздушных пробок и предохранить теплообменник котла от температурного шока.
Заправку с нуля делайте при неработающем теплогенераторе и отключенном циркуляционном насосе.
Проверьте давление в расширительном баке и пройдитесь по всем радиаторам, открывая краны Маевского для выпуска воздуха.
Если ваш котел оборудован современной электроникой, обязательно изучите пункты инструкции, касающиеся подпитки. Зачастую в агрегате необходимо активировать специальный сервисный режим.
Лишнее давление легко стравливается через ближайший воздухоотводчик.

Модуль подпитки сложной системы можно подключать к гидравлическому разделителю и гребенке

Закачка антифриза ручным насосом не таит подводных камней. Опрессовочные установки оснащены собственным манометром, позволяющим контролировать актуальное давление в точке врезки.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
тарельчатый (пружинный) обратный клапан;
кран шаровой;
соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

Тройник врезается в обратку отопления после циркуляционного насоса.
К отводному патрубку тройника подсоединяется обратный клапан.
Следом ставится шаровой кран.

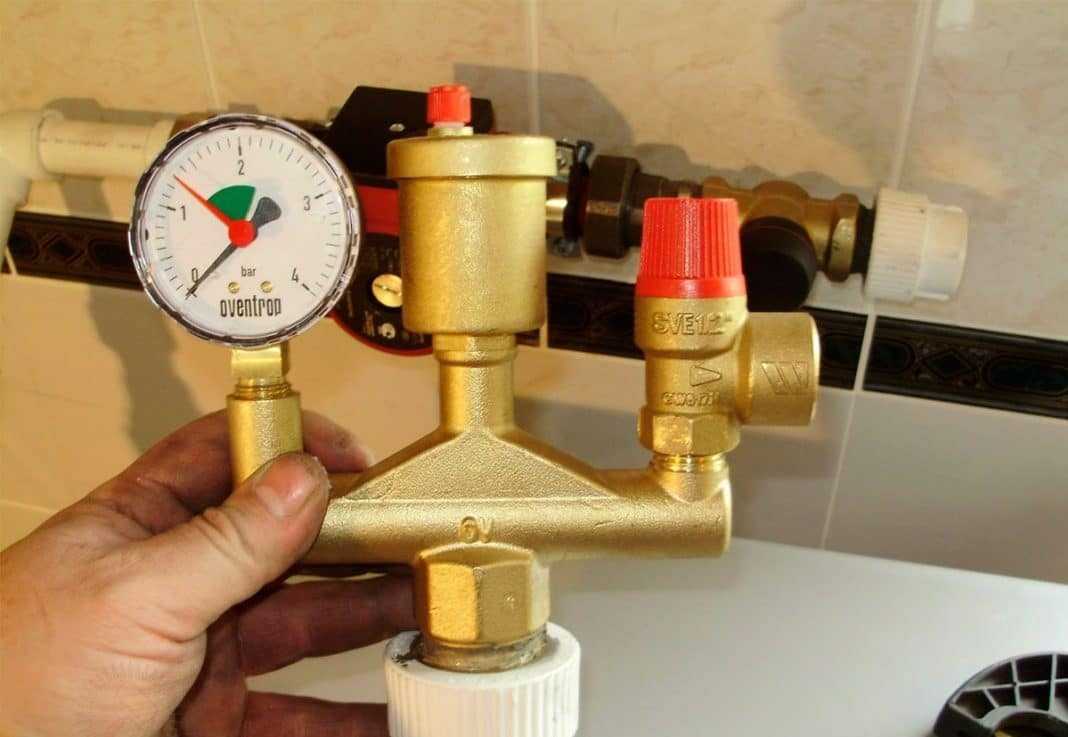

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Признаки того, что в системе отопления недостаточно воды

Оперативный персонал или собственник котлоагрегата должен безошибочно определять дефицит теплоносителя в его контуре. Прежде всего, с помощью манометра, поскольку давление среды в сети при утечке будет падать.

В современных автономных системах, оборудованных многофункциональной автоматикой, утечка воды теплосети входит в обязательный показатель по защите котла, поэтому при ее падении персонал будет предупрежден средствами сигнализации: звуковой и визуальной.

Для старых модификаций котла, падения давления теплоносителя из-за непроизводительных утечек определяют по таким признакам:

перегрев подающего теплоносителя, притом, что радиаторы быстро остывают из-за нарушения в них циркуляции воды;
вода в сети начинает булькать, особенно в стояках отопления;
начинается процесс тактования котла, когда часто включается/отключается горелка газового агрегата;
срабатывание предохранительного клапана твердотопливного котлоагрегата из-за перегрева теплоносителя.

Ситуация с утечками особенно опасна в твердотопливных котлах, поскольку из-за большой инерционности процесса горения, котел не может остановиться, пока не выгорит все заложенное топливо, а значит имеется большая возможность перегрева труб или теплообменников, расположенных в топке, с последующим их разрывом и выходом открытого источника огня в топочную.

Как работает кран подпитки

Клапан монтируется, с тем, чтобы обеспечить поддержку рабочего давления во внутреннем контуре теплосети, добавляя воду из горводопровода. Нормативное давление для теплосети зависит от этажности дома и внутренних потерь напора в сети, обычно, достаточно давления от 2 до 2.5 атм.

В качестве автоматического подпилочного устройства применяют редукционный клапан. В то же время, если давление воды падает, прекращается давление на клапан, пружина действует на шток, продвигая его ниже, и таким образом приоткрывает отверстие в седле. Через него вода из горводопровода или бака поступает в сеть. При заполнении системы давление будет расти и закроет мембрану и отверстие.

Какой кран выбрать

Кран подпитки на газовый котел устанавливаются практически на все модификации, как отечественных так и зарубежных котлов: кран подпитки котла Аристон, Baxi, Immergas, Ferroli и Vaillant. Обычно пользователь вынужден заменить такой кран при неисправности заводской модели. В этом случае лучше всего установить аналогичный тому, который был поставлен с котлом

При выборе другой модели нужно обратить внимание, на габариты, рабочее давление и расход запитываемой воды

Популярные краны подпитки газовых котлов:

кран подпитки котла Аристон электромагнитный, цена: 1780 руб.;
кран подпитки котла Baxi Main, цена: 1590 руб.;
кран подпитки котла Bosch ZW23-1KE/AE, цена: 1090 руб.;
кран подпитки котла Daewoo Gasboiler 100-300 ICH, цена: 1820 руб.;
кран подпитки для котла Vaillant Max, Pro, Plus, цена: 590 руб.;
кран подпитки Immergas Mini 1.015093, цена: 320 руб.;
кран подпитки двухконтурного газового котла Ferroli Divatech, Divatop, цена: 800 руб.;
кран подпитки Protherm Пантера v18, цена: 560 руб.

Как подключить к системе отопления

При закрытой схеме нет большой разницы, куда подсоединять трубопровод подпитки — к подаче или обратке. Мы рекомендуем пользоваться классической проверенной методикой — точка врезки должна располагаться на обратной линии рядом с котлом, после циркуляционного насоса и расширительного бачка. Причины:

узел располагается в помещении топочной, рядом с оборудованием и приборами;
подкачка воды в обратку сразу отражается на манометре, установленном на подаче за котлом;
врезка располагается в самой нижней точке, поток распределяется по 2 направлениям – в котел и радиаторы, воздух выдавливается равномерно.

Классическая схема врезки подпиточного модуля

Аналогичным образом подпитка врезается в обратную магистраль открытой системы. Второй вариант – добавление теплоносителя прямо в бак, недостаток метода – прокладка подающей трубы на чердак.

Слева показано правильное подключение — внутри первичного котлового контура

Подключение подпиточной линии допускается и в других точках:

к отдельному штуцеру твердотопливного котла, предусмотренному заводом – изготовителем;
к нижней части гидрострелки;
к обратному коллектору распределительной гребенки;
к выходу бойлера косвенного нагрева.

Указанные варианты обычно реализуются в сложных и разветвленных системах загородных коттеджей. Подключение подпитки к бойлеру демонстрируется в очередном видео:

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

Присоедините насосный шланг к сливному патрубку.
Откройте специальный вентиль на патрубке.
Откройте краны Маевского.
Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

Присоедините бак к трубопроводу отопительной системы и наполните его водой.
Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

Сделают воду непригодной для употребления человеком из-за развития бактерий.
Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Вывод по теме

Автоматизированная подпитка — практичный вариант для большого дома со сложной многоконтурной отопительной системой. Финансовые затраты на ее организацию составят небольшой процент от общих вложений в теплоснабжение. Небольшую закрытую автономную систему отопления проще и дешевле обслуживать самостоятельно. На гравитационную, кроме того, нет смысла монтировать оборудование, работа которого требует электроснабжения.

Большинство домовладельцев подключают к отопительному контуру водопроводную трубу через запорную арматуру, и вручную осуществляют подпитку, ориентируясь на показания манометра.

Видео по теме:
