Gsm управление котлом: что это такое и как оно работает?

Конструкция и принцип работы ТЭНового котла: несколько слов о главном

Конструкция ТЭНового котла

Не секрет, что основным элементом является ТЭН – трубчатый электрический нагреватель. Он представляет собой витую медную трубку, которая греется при включении котла в сеть, и нагревает циркулирующий теплоноситель. В качестве корпуса котла можно использовать любой подходящий материал, например, металлическую трубу. Остальные важные элементы (датчики, реле и пр.) вы сможете отдельно купить в магазине.

Есть 4 главных узла, которые обязательно должны входить в конструкцию электрокотла.

Расширительный бачок. Он необходим для сбора лишнего теплоносителя, который может образоваться из-за повышения давления/температуры в системе.
Насос. Служит для поддержания циркуляции воды в системе.
Предохранительный клапан. Работает в паре с расширительным бачком: именно он отвечает за сброс давления в отопительной системе, когда его необходимо урегулировать. В противном случае это может привести к поломке самого котла.
Фильтры. Устанавливаются для очистки теплоносителя от лишних взвесей и мусора. Установка фильтров также помогает увеличить эксплуатационный период оборудования.

Способы установки ТЭНа

Именно ТЭН отвечает за нагрев теплоносителя, который далее течет по трубам и попадает в радиаторы отопления. Однако и тут у нас есть выбор, так как нагревательный элемент можно по-разному установить. У нас есть 2 варианта:

Вмонтировать в систему отопления. Это считается простым способом, так как реализовать такую систему довольно просто: котел подсоединяется к радиаторам, связанным в единую цепь. Кстати, такой способ вы можете использовать не только как основной источник тепла, но и как резервный, если основной котел вышел на время из строя по какой-либо причине.

Учтите, что при таком варианте диаметр трубы (емкости) самого котла должен быть намного больше, чем диаметр труб, из которых состоит система отопления. Кроме того, рекомендуем сделать съемный котел, чтобы было легче его «изъять» из системы при каких-либо неполадках.

Сепарация от системы отопления. То есть котел находится отдельно от основной системы. Да, такой вариант будет немного тяжелее реализовать, однако, как считают эксперты, такой способ более надежный. Преимущество заключается в том, что котел можно ремонтировать. отключив от системы, без какого-либо ущерба для системы. Кроме того так вам будет намного удобнее установить датчики и регуляторы на котел. С их помощью вы существенно повысите КПД работы котла, а также безопасность его работы.

Другим преимуществом является его легкая замена на котел, работающий на другом виде топлива, при необходимости. Таким образом вы создаете универсальную систему, к которой можно подключить практически любой источник тепла.

Выбор мощности ТЭНа также не составит никаких трудностей. К примеру, для дома/квартиры площадью около 50 кв.м. вам понадобится элемент на 6 кВт. А для помещений общей площадью около 80 кв.м. – до 12 кВт.

Лучше использовать два ТЭНа, подключенные параллельно. Так вы сожжете регулировать мощность работы котла. Кроме того, система не будет размораживаться, если один нагревательный элемент выйдет из строя.

Как выбрать комнатный термостат для электрокотла

Способ крепления и подключения

По технике крепления и подключения к электрокотлу различают проводные и беспроводные приборы.

Проводные термостаты все так же могут быть установлены в любом помещении, могут иметь любой функционал, но требуют проводного соединения непосредственно с электрокотлом. Их стоимость ниже, а провод для подключения в большинстве случаев идет в комплекте.

Беспроводные регуляторы температуры состоят из пульта управления и приемника радиосигнала, соединяемого с электрокотлом проводным способом. Преимущества очевидны: при размещении термостата в отдаленном от места установки электрокотла помещении не требуется прокладывать через весь дом дополнительный электропровод.

Согласно практике, предназначенный для бытовой техники радиосигнал частотой 433 или 868 МГц не оказывает влияния на другую электронику в доме, беспроблемно передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.

Функциональность

Стандартные простые модели имеют только переключатель «вкл/выкл» и вращатель (или кнопки «+» «-«) для установки температуры.

Для существенной экономии лучше выбрать более дорогой программируемый термостат, который окупится за первые несколько месяцев использования. С его помощью можно снижать температуру в помещении до 15-16°C, когда все ушли на работу, или до 18-19°C на ночь. Достаточно единожды настроить несколько шаблонов работы электрокотла, длительность которых может быть в пределах от 8 часов до 7 суток.

Наличие Wi-Fi или GSM-модуля

Встроенный GSM-модуль позволяет получать с помощью SMS сообщений уведомления о работе отопительной системе или о произошедшей аварийной ситуации, которую вы сразу же сможете решить. Таким образом теплоноситель не замерзнет во время длительного отсутствия хозяев.

Наличие Wi-Fi позволяет управлять работой электрокотла через приложение на смартфоне. Также через Wi-Fi сеть можно подключить термостат к системе умного дома или связать несколько дополнительных датчиков температуры (в том числе и теплого пола). Наличие Wi-Fi и GSM не влияет на эффективность и экономичность системы отопления, но повышает комфорт ее использования.

Защита и безопасность

В бюджетных и даже в некоторых моделях электрокотлов среднего ценового сегмента могут отсутствовать базовые элементы безопасности такие, как защита от перегрева, режим предотвращения замерзания или защита от остановки циркуляционного насоса. Тем не менее, все эти элементы есть даже во многих простых моделях терморегуляторов в ценовом диапазоне 1 000-1 500 руб.

АВР в высоковольтных цепях

На данный момент производится выпуск АВР и для высоковольтных электросетей. Так работает оборудование с напряжением больше 1000 вольт. Схема работы усложненная, но принцип неизменный. Согласно схеме ниже резервные трансформаторы отсутствуют. Каждый контакт подключен к своей рабочей линии, но каждый из них может стать резервным. При отсутствии подачи напряжения включается секционный выключатель и обе секционные части работают от одной линии. Когда восстанавливается ток, реле перекоммутирует систему так, как было ранее.

Блок АВР — это аппарат, благодаря которому можно обеспечить бесперебойную работу энергетической системы, когда на энергосистему могут воздействовать техногенные или природные внешние факторы. Расшифровывается как автоматическое включение резерва. Бывает разных видов. Работает в штатном и аварийном режиме, также в режиме механической блокировки.

Описание

Чтобы получить больше детальной информации о том, как работает дистанционное управление отоплением — давайте просто изучим описание одного из модулей. Образцом нам послужит комплекс «КСИТАЛ GSM-4T» отечественного производства.

На фото — модуль GSM-управления в базовой комплектации.

Сервис

Начнем с главного — удобства использования. Что может предложить нам производитель системы?

На официальном сайте компании Кситал выложены:

Инструкция пользователя, включающая детальное описание функций прибора, алгоритмов его подключения и настройки.
Схема узла управления с указанием порядка подключения термодатчиков, датчиков разлива теплоносителя и прочих периферийных устройств.
Коды сообщений для запросов ключевой информации.
Программное обеспечение для смартфонов, позволяющее полностью контролировать работу отопления через удобный графический интерфейс. Установить и настроить программу своими руками сможет любой начинающий пользователь мобильной операционной системы. Нужно отметить, правда, что производителем представлены версии программы только под IOS и Android.

Характеристики

Разумеется, для подключения узла GSM нужен котел с цифровым управлением. Очевидно, что центральное отопление и его рамка управления отоплением (так иногда называют за специфическую форму элеваторный узел) управляться электронным устройством не может: увы, слабые токи неспособны вращать штурвалы задвижек.

Какими характеристиками обладает предлагаемая нам система?

Общее количество выносных термодатчиков может достигать 5 штук
. Используется проводное подключение, причем провод для него поставляется отдельно. Впрочем, при стоимости в 5 рублей за погонный метр его покупка необременительна.

Максимальное расстояние от датчика до центральной станции составляет 100 метров.

Диапазон рабочих температур — от -55 до +125С.
Очевидно, он перекрывает любые разумные значения температуры и в доме, и в системе отопления.

Поддерживаются все функции GSM-сигнализации: возможно подключение пожарных датчиков и оповещение о взломе, включение сирены и прослушивание помещений. На узел, основная функция которого — управление отоплением по телефону, можно даже повесить открытие ворот.
Пиковое потребление всей системы не превышает 10 ватт.

GSM управление отоплением может осуществляться с 10 зарегистрированных в системе номеров. На все номера может быть выполнена рассылка уведомлений.

Комплект поставки

В него входят:

Собственно контроллер с встроенным сотовым модулем и блоком питания.
Выносная антенна, усиливающая сигнал и обеспечивающая связь даже в местах с неуверенным приемом.
Аккумулятор, позволяющий модулю работать при отключении сетевого питания. Понятно, что в этом случае модуль сможет лишь сделать рассылку: для работы газового котла с электронным розжигом потребуется источник бесперебойного питания.
Считыватель электронных ключей и мастер-ключ, отменяющий все блокировки.
Два выносных термодатчика.

Кроме того, отдельно можно заказать:

Термодатчики. Как уже сказано, одновременно можно опрашивать до пяти штук.
Извещатели и датчики пожарной сигнализации, разлива воды, открытия дверей и окон.
Исполнительные устройства (к примеру, то же реле, подающее питание на открывающий ворота электромотор).
Выносной микрофон для передачи звука по сотовой сети.

Каковы» возможности GSM модуля?

Есть несколько факторов, влияющих на функциональность блока д/у. К таковым можно отнести:

то, присутствует ли реечный блок (позволяет переключать режимы и поддерживает обратную связь);
предназначение подключенных датчиков и количество зон, которые контролируются;
версию прошивки контроллера (это позволяет расширять функциональные возможности).

GSM-модуль

Если говорить о базовой комплектации, то в ней описываемые устройства способны на следующее:

мониторинг температуры, передача данных пользователю;
подача напряжения либо отключение электричества.

Образец отчёта в программе мобильного телефона о жизнедеятельности котла при активированном стандартном режиме (обозначен у пользователя как «0»)

А в следующих случаях сведения могут подаваться на телефон пользователя посредством обычного звонка или СМС-сообщения:

достигнута граничная температура. Пользователь может быть проинформирован о резком охлаждении теплоносителя или повышении его температуры;
пользователь направил конкретный запрос. В результате с подключенных внешних датчиков ему подаются сведения.

СМС-сообщения о работе котла отопления

Что касается расширенной комплектации, то в ней, помимо базовых возможностей, могут присутствовать и следующие функции:

настройка температуры, а также порогов срабатывания;
включение электропривода въездных ворот;
управление работой котла отопления, регулировка температуры воды;
прослушивание комнат посредством подключенного микрофона;
обмен сведениями о подаче электроэнергии;
подаче сигналов о срабатывании вспомогательных датчиков и охранной системы;
регулировка мощности отопительного прибора с учетом изменения погодных условий.

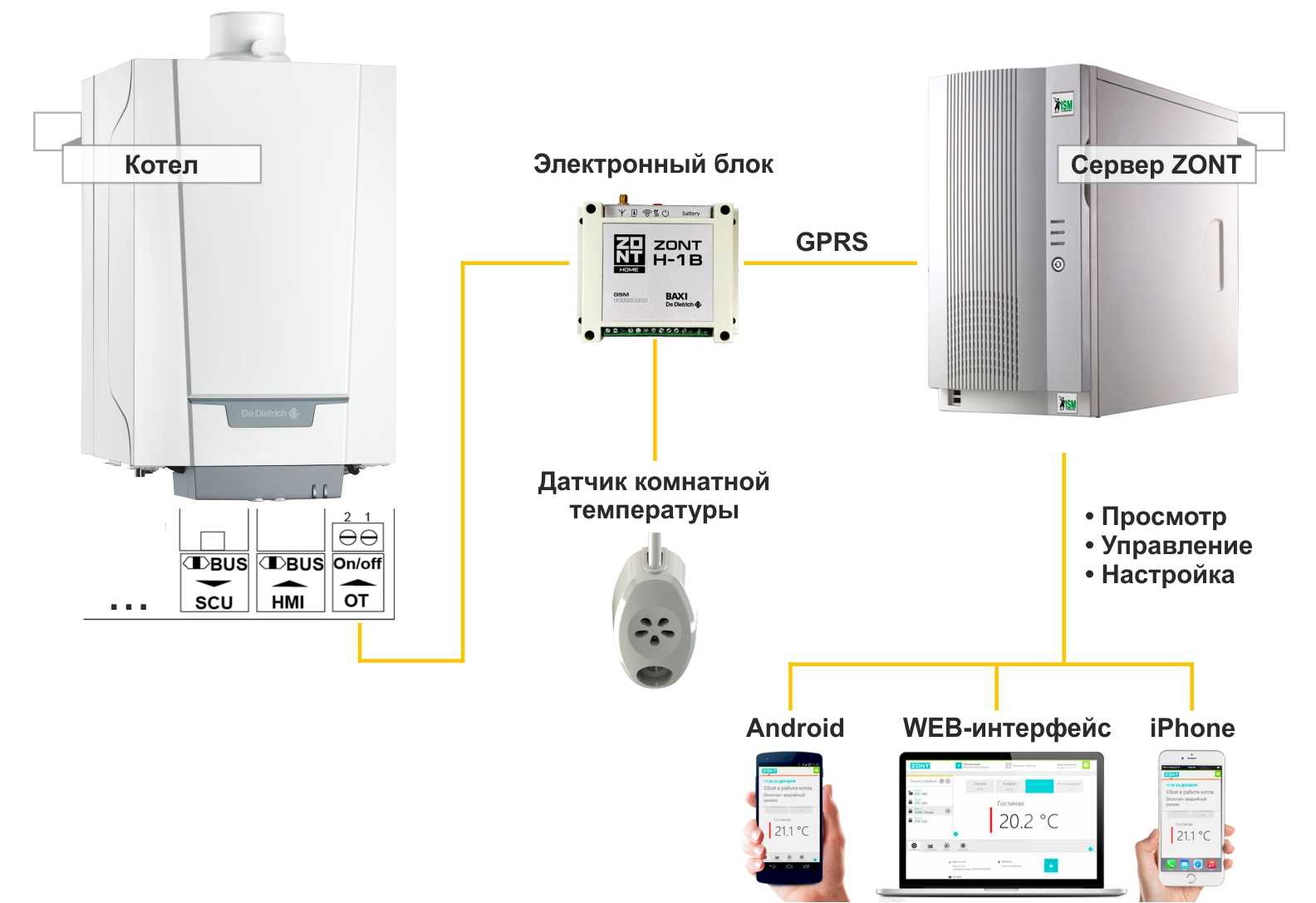

Схема подключения котла с GSM управлением (модулем)

Варианты тревожных SMS-сообщений

К GSM модулю можно подключить до 4-х телефонных номеров, на которые будут отправляться тревожные SMS-сообщения. С этих телефонных номеров также возможен SMS-запрос состояний котельной и котлового оборудования.

Здесь мы приведем варианты SMS-сообщений, которые генерируются в зависимости от ситуации. При срабатывании любого из реле ошибок котлового оборудования, контакты которых подключены ко входам контроллера, на телефоны отправляется одно из тревожных SMS-сообщений:

«Низкое давление газа; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Низкое давление воды; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Работает дизельный котел; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Эл. питание отключено; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Авария дизельного котла; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Авария бустерного насоса; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Протечка воды в котельной; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Включена система безопасности котельной».

Автоматика для газовых/электрических котлов

Это оборудование представляет собой набор устройств, который обязательно присутствует в конструкции котла. Предназначено оно для защиты конструктивных компонентов и управления процессами для подачи горячей/холодной воды и отопления. В большинстве случаев, такое оборудованное выполнено в виде набора контрольно измерительных и управляющих приборов автоматического режима действия. Ввиду того, что газовые и электрические модели относятся к источникам повышенной опасности из-за использования ими электрического тока высокой разрядности и взрывоопасных газообразных смесей, то наличие блоков контроля для таких аппаратов строго обязательно и является требованием Ростехнадзора при их монтаже. Конкретный состав, комплектация и функционал будут зависеть не только от блока, но и от возможностей основного нагреваемого узла, а именно: конструкции, максимальной температуры во внутреннем контуре и отопительных характеристик. В РФ допускается к установке только сертифицированное оборудование данного типа.

Конструктивные особенности систем управления газовых/электрических котлов

Автоматика управления для газовых и электрических моделей по функциям модулей одной модификации почти друг от друга не отличаются. Состоят такие блоки, как правило, из первичных датчиков для замера сигнала в рабочей среде (вода — для электрических и газ — для газовых) и контроллера, который должен сравнивать полученные данные с ранее установленными, и который после анализа подает команду по корректировке работы котла, например, открытие/закрытие подачи рабочей среды. Набор может работать не только лишь для менеджмента, но и для защиты системы. В зависимости от функциональной насыщенности, безопасность может достигаться (при достижении критических показателей) либо полным отключением контура (бюджетные модели), либо корректировкой работы (частичное снижение производительности).

Для рассматриваемых управляющих систем характерно наличие:

Датчика контроля пламени/нагрева ТЭНа и клапана-отсекателя;
Датчика давления, контролирующего высокое/низкое давление в топочном контуре для газа/воды;
Термопары, выполняющей повышение/понижение температуры в котельном контуре;
Датчика тяги разреженности среды в камере;
Контроллера загазованности (только для газовых котлов).

Большинство образцов данного оборудования имеют контрольные панели, выполненные на базе сенсорного дисплея, где возможно не только задать нужные рабочие параметры, но и получить самую актуальную информацию о рабочем статусе всего контура.

Достоинства и недостатки систем управления газовых/электрических котлов

К несомненным преимуществам использования таких блоков необходимо отнести:

Полноценное автоматизированное управление температурой;
Поддержание теплового комфорта при использовании совместимых дополнительных устройств;
Возможность поддержания температуры после нагрева носителя и длительное препятствование его скорому охлаждению (это необходимо, например, для бойлеров или полотенцесушителей);
Грамотно сосредоточение и защитных и контрольных функций в едином центре на одной и той же панели;
Экономия на рабочей среде, грамотный расход электрической энергии, что достигается сбалансированным распределением носителя и своевременной его подачей;
Возможно не просто удаленного менеджмента, но и возможность управления целой группой котлов.

Главным недостатком для данных моделей специалисты называют их достаточную дороговизну и сложность контроля системы через удаленный доступ. Во-первых, такое соединение всегда потребует наличие отдельного Wi-Fi роутера, что необходимо для обеспечения единоличного и обособленного доступа к данному оборудованию, дабы никакие иные устройства не смогли «перебивать» контролирующий сигнал. Во-вторых, полноценный контакт с удаленного доступа не позволяет дефолтное ограничение, которое заложено в программное обеспечение самим производителем блока. Такая опция просто не позволит «замкнуться» полностью на одно устройство, ведь если пользователь по какой-то причине не будет иметь связи на своем гаджете, то в критической ситуации котел будет просто тотально остановлен, что не предполагает возможность исправления незначительной ошибки в автоматическом режиме.

Что нужно знать перед работой

Наверняка вы уже ознакомились с основной информацией про электрические котлы, изучили их плюсы и минусы. Однако считаем своим долгом напомнить вам еще раз некоторые нюансы использования оборудования этого типа.

Зависимость от электроэнергии. Без автоматики котла, которая подсоединяется к электросети, ваш дом останется без тепла, а сам котел может получить некоторые «увечья», которые негативно скажутся на его работоспособности и сроке службы. Чтобы отопительная система не замерзла в период бездействия, вам придется позаботиться о дополнительной безопасности, а именно – об установке дополнительного генератора как раз на случай перебоев электроэнергии.
Расчет нагрузки на электросеть. Не забывайте и об этом нюансе: сеть обязательно должна быть сконструирована с расчетом на подключение такого мощного оборудования. Лучшим выходом буде установка отдельного автомата и проведение отдельной линии.
Будем лучше, если установку и монтаж устройства вы доверите опытному квалифицированному электрику. Осуществлять это самому можно, если у вас огромный опыт и навыки работы электриком.

Но в самодельном электрическом котле есть и свои плюсы .

Он выйдет намного дешевле, нежели покупной агрегат. Вы сэкономите приличную сумму денег (несколько тысяч рублей, если не больше – все зависит от «начинки» и мощности планируемого агрегата).
Безопасность работы. Даже элементарные, но очень важные элементы (термостат, расширительный бачок и предохранительный клапан) обеспечат вам безопасную работу даже самодельного агрегата.

Делаем электрокотел

Шаг 1. Сперва нам нужно позаботиться о патрубках подключения котла к отопительной системе. Поэтому заранее вырезаем несколько патрубков из подготовленных для этого труб (2 штуки диаметром 1,25″ и одна штука на 3″).

Шаг 2. Настал черед самой емкости для бака, то бишь трубы большого диаметра. В местах, которые вы предварительно отметили (смотри схему) вырежьте отверстия с помощью сварочного аппарата и обработайте края болгаркой, чтобы не было металлической стружки и неаккуратных срезов. Присоединение патрубков к корпусу котла

Шаг 3. Приварите изготовленные патрубки к проделанным отверстиям.

Шаг 4. Возьмите лист стали и вырежьте из него 2 круга, чьи диаметры должны совпадать с внешним диаметром трубы-бака котла. Далее вам нужно будет приварить их к торцам этой трубы.

Круги можно вырезать диаметром чуть больше, чем размер днища у котла. Это поможет вам аккуратнее и прочнее приварить листы. Ненужные края потом будет можно обрезать болгаркой.

Отшлифуйте места соединений.

Шаг 5. В верхнюю часть будущего котла приваривается патрубок 1,25″. В дальнейшем к нему будет присоединяться сваркой второй нагревательный элемент.

Шаг 6. Теперь нам нужно будет подготовить место для монтажа первого ТЭНа. Для этого вам необходимо сделать 2 отверстия в приваренном днище котла. После этого также отшлифуйте отверстия и установите ТЭН.

Электрическая схема подключения котла

Шаг 7. Ответственный и волнительный момент: котел предстоит подсоединить к самой системе отопления. Для этого и предназначены патрубки, которые мы приварили заранее.

Отдельно стоит упомянуть подключение электрической части. Если вы не обладаете достаточными навыками и знаниями, то пригласите опытного электрика.

Если же вы сами с усами, то прилагаем вам в помощь электрическую схему котла.

Шаг 8. Теперь нам предстоит монтироваться второй ТЭН (с меньшей мощностью), который оснащен терморегулятором. Присоединяется он к верхнему патрубку.

Шаг 9. Все готово. Котел подключен. Теперь осталось «затопить» систему и дождаться выхода устройства на рабочую мощность. Далее мультиметром измерьте температуру теплоносителя в системе: она должна быть около 70˚С. Если все так, то вы можете гордиться собой!

Правильное подключение терморегулятора к электрокотлу

При выборе места монтажа необходимо учитывать, что:

установка рядом с окнами, вентиляцией или входными дверьми не рекомендуется в виду постоянных перепадов температуры;
нагретые воздушные массы концентрируются у потолка, ближе к полу температура ниже, поэтому рекомендуется устанавливать терморегулятор на высоте 1-1,5 м;
бытовая техника на кухне может выделять тепло, влияющее на точность измерения общего климата в рабочем помещении;
не рекомендуется слишком близкая установка к часто закрываемой двери;
не рекомендуется подключение напрямую, если нагрузка превышает 10 А (подключение производится через модульный контактор).

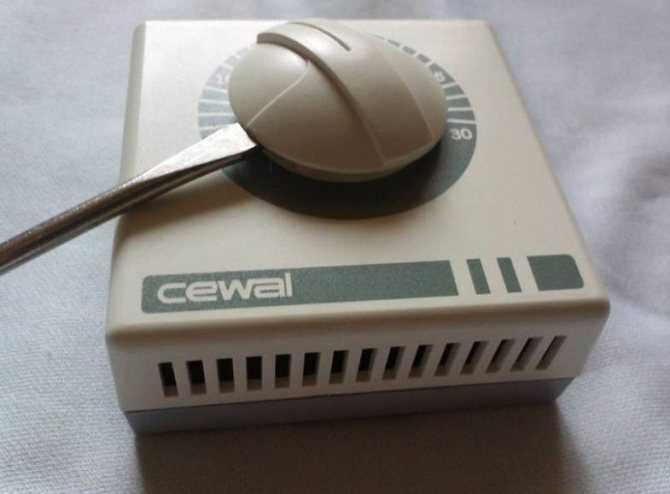

Инструкция по подключению на примере механического Cewal RQ-10:

Фото	Описание процесса
	Снимите вращатель
	Открутите винты, сняв лицевую крышку терморегулятора
	Прикрепите устройство к стене, используя соответствующие отверстия

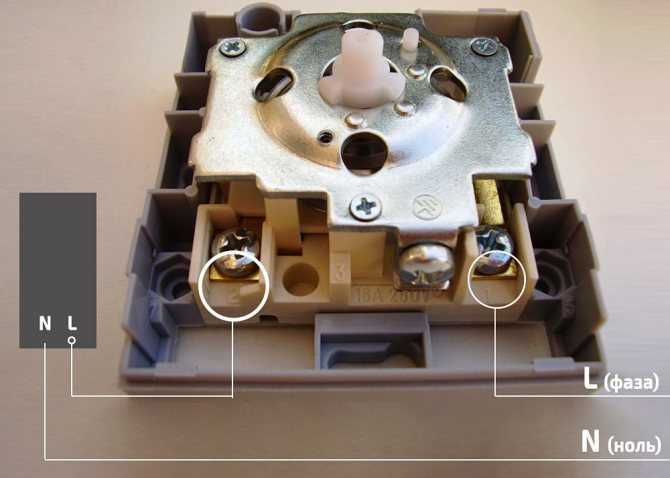

	Присоедините заземление. Согласно схеме на фото (нажмите для увеличения) необходимо подсоединить контакты терморегулятора к плате электрокотла.
	Индивидуально. Между контактами «TA» платы котла может быть перемычка, ее необходимо заменить на двужильный изолированный кабель сечением проводника 0,5-0,75 мм2.

Современные терморегуляторы питаются от батареек типа АА, но может потребоваться и подключение к электросети по схеме ниже:

Важные нюансы подключения

Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.

Большое значение имеет правильный выбор гидронасосов

При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости

Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов

Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.

Несколько секретов: как сделать электрокотел

Последним пунктом в определении вида котла будет ответ на ряд вопросов, которые обязательно необходимо учесть, а именно – условия, при которых будет использоваться котел.

Условия, влияющие на конструкцию отопительного котла:

Доступность материалов и их стоимость;
Вид топлива, на котором они будут работать;
Способ и принцип циркуляции теплоносителя.

Итак, вы изучили чертежи и принципы работы всех типов котлов, проанализировали место, где планируется установка отопительного агрегата, свои финансы, учли все условия и выбор ваш пал на электрокотел.

Огромным недостатком электрокотла является высокое потребление электроэнергии. Рекомендуется их устанавливать либо как дополнительный источник тепла в вашем доме, либо в местах, где ведется периодическое отопление, например, в гараже или на даче.

Основным элементом электрического котла является ТЭН (термоэлектрический нагреватель). Он используется для того, чтобы преобразовывать электрическую энергию в тепловую. ТЭН приобретается в готовом виде и подбирается индивидуально, учитывая площадь дома и пропускную способность системы. Например, для домов 50 и 80 кв. м. потребуются ТЭНы на 6 и 12 кВт соответственно. Допускается установка двух ТЭНов, их необходимо установить параллельно. Материал для корпуса особой роли не играет, поэтому подойдет любой материал, а защита от перегрева, реле, регуляторы и прочие детали, которые необходимы для работы продаются в любом магазине, который специализируется на данной продукции.

Схема системы отопления с погодозависимой автоматикой для электрокотла

погодозависимой автоматикойТРЦ-04

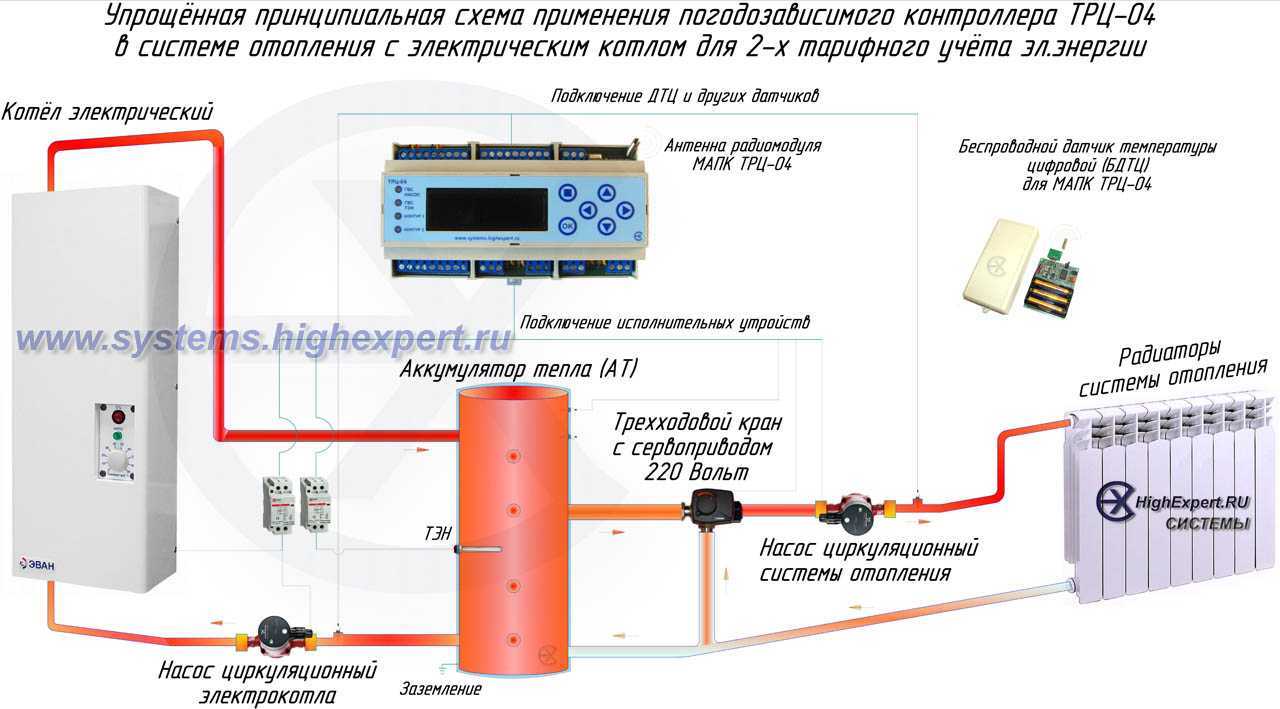

Фигура 1. Принципиальная схема системы отопления с электрокотлом ЭВАН и погодозависимой автоматикой на основе терморегулятора ТРЦ-04 .

На схеме при взгляде слева направо размещены: электрический котёл и его циркуляционный насос, аккумулятор тепла (АТ), трёхходовой смесительный кран (клапан) с электрическим сервоприводом, циркуляционный насос системы отопления, радиаторы (батареи) системы отопления,
объединённые трубопроводами; включение и выключение электрокотла, циркуляционных насосов, электрического сервопривода трёхходового смесительного крана, осуществляется российским погодозависимым контроллером ТРЦ-04 по специальному алгоритму для 2-х тарифного учёта электроэнергии.

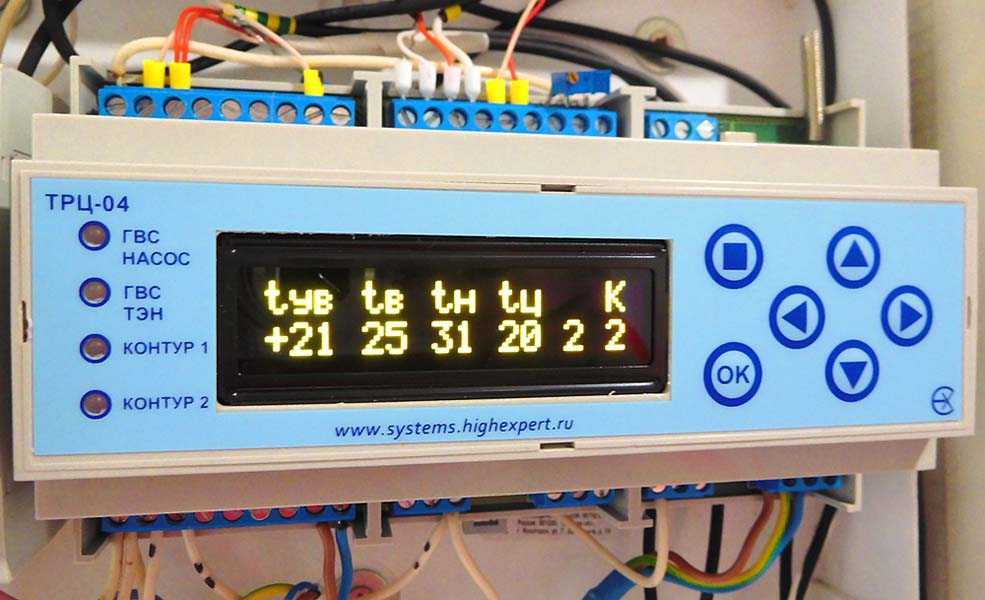

Фото 1. Погодозависимый терморегулятор МАПК ТРЦ-04 в работе.

Терморегулятор способен управлять одним или двумя независимыми контурами системы отопления , а также системой горячего водоснабжения, содержащей бойлер косвенного нагрева.

Экономия электроэнергии погодозависимым контроллером

Проведенные эксплуатационные испытания системы отопления с погодозависимым контроллером ТРЦ-03 и газовым котлом позволили получить эмпирическую функциональную зависимость экономии энергии от перепада температуры уличного воздуха за сутки.
Этот же график можно применить для терморегулятора МПК ТРЦ-04, принимая во внимание, что реальная экономия электроэнергии может быть несколько больше за счёт более высокого КПД электрического котла.

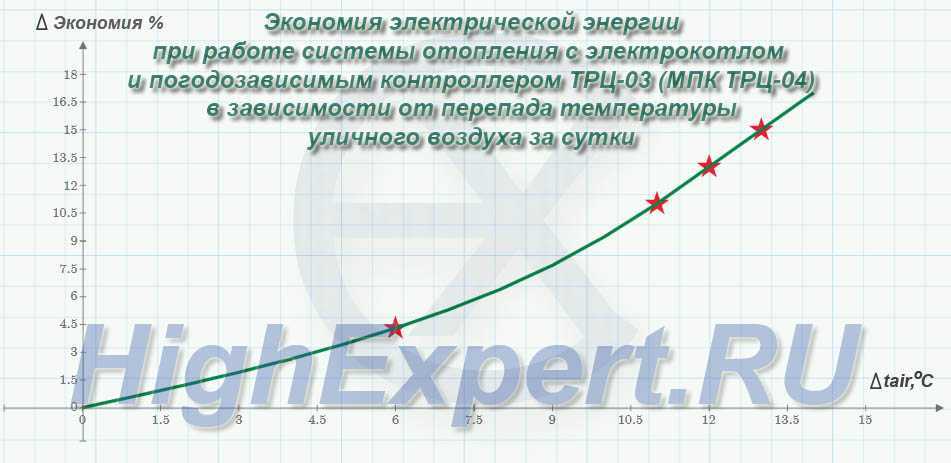

Фигура 2. Экономия электроэнергии при работе электрического котла с погодозависимым контроллером ТРЦ-03 / МПК ТРЦ-04.

Особенности применения ТРЦ-04 в системе отопления с электрическим котлом

Фото. 2. Российский многофункциональный адаптивный погодозависимый контроллер ТРЦ-04.

для работы в системах отопления офисных и промышленных зданий, средних и больших загородных домов, коттеджей, многоэтажных домов, индивидуальных тепловых пунктов, а также для монтажа в мини-котельных различных производственных и складских объектов;
адаптивное погодозависимое регулирование с учётом температур воздуха в каждом помещении ;
два контура системы отопления с управлением двумя сервоприводами смесительнык клапанов;
контур системы горячего водоснабжения ;
рациональное управление электрокотлом с тепловым аккумулятором и всей системой отопления для 2-х тарифного учёта электроэнергии;
монтаж на DIN-рейку;
цифровые термодатчики для измерения температуры теплоносителя;
цифровые термодатчики для измерения температуры воздуха на улице;
цифровая светодиодная индикация;
сорок встроенных погодозависимых кривых регулирования;
корректировка наклона погодозависимых кривых системы отопления;
летний/зимний/автоматический режимы работы системы отопления;
ночной режим работы;
управление циркуляционными насосами;
управление сервоприводами трехходовых кранов с напряжением питания 220-230 В*.

* применимы сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO}, либо аналогичные сервоприводы других известных изготовителей [например, электроприводы ESBE серии ARA600 трехточечные 230В переменного тока).

Кому может быть полезна эта система?

Для жителей загородных домов и владельцев дач: думаю, тут все уже понятно. Выполняем любые желания при наличии похожих

Для пенсионеров: если дача отапливается, ставится система контроля работы котла. У нас, по сути, почти половина клиентов преклонного возраста, либо их дети. Дома у многих старенькие, за ними надо следить. Мы это и предлагаем.

Для коммерческих заведений: некоторые клиенты оптово закупают системы – для отслеживания нескольких загородных объектов. Как правило, следят за подачей электроэнергии. В каждый GSM-модуль прописывается один и тот же номер охранника, который теперь может сидеть в одном месте, но следить сразу за несколькими десятками зданий сразу.

Для серверных комнат: у нас ударно заказывают эти системы в серверные – и зимой, и летом. Вопрос отслеживания температуры там невероятно важен, в случае форс-мажора можно потерять бесценные данные. Там же полезны датчики проникновения, влажности и тревожная сирена-ревун.
