Печь-камин своими руками: пошаговая инструкция + чертежи с фото

Обустройство камина

Для дома можно построить простой вариант печи-камина. Для этого выполняют фирменную топку и делают дверцу для закладки топлива. Но этот способ не подходит для организации отопительно-варочной конструкции. Топка обязательно подключается к дымоходу. Это главное требование пожарной безопасности.

Камин в дома за и против:

Подрядовка этого типа печи отличается своей простотой. Строительные работы можно сделать самостоятельно или доверить возведение конструкции квалифицированным специалистам. Варочная панель и камин разделены между собой

Важно помнить, что представленный тип печи не будет экономным в использовании

Владельцам придется тратить огромное количество ресурсов и топлива. Такая печь станет идеальным решением в загородных коттеджах или на дачах, где люди живут не постоянно, а пользуются ею время от времени.

Материалы и инструменты

При строительстве печи камина необходимо заранее приготовить необходимые материалы:

обычный и шамотный кирпич;
специальная жаропрочная смесь;
дверца для камина с теплостойким стеклом;
чугунная топочная дверца;
специальные дверцы для прочистки дымохода;
дверцы поддувальные – 2 шт.;
варочная плита с конфорками;
стальные уголки, листы и полоски;
труба для дымохода;
бетон для фундамента;
строительный песок;
керамогранит, плитка или другое огнестойкое покрытие для пола возле печи камина;
доски и рулонная гидроизоляция для опалубки;
специальная проволока для монтажа дверок.

Также для строительства необходимо подготовить и инструменты:

рулетка, строительный уровень и другие измерительные материалы;
болгарки и круги по камню;
резиновый молоточек;
мастерок;
штыковая лопата;
отвес;
емкости для замачивания кирпича и приготовления раствора.

Особое внимание при подготовке материалов необходимо уделить кирпичу. Ведь именно от его качества будет зависеть производительность и долговечность конструкции

Как переделать печь в камин

Вам понадобиться: простой кирпич, огнеупорный кирпич, песок, цемент, доски для полки, облицовочный материал.

Инструкция:

Самым простым способом переделки печи под камин является установка финской стеклянной дверцы, вместо чугунной. В этом случаи обогревательные свойства печи сохранятся на том же уровне, плюс к этому появятся еще функции камина. Данный вариант можно назвать самым экономным, как с финансовой стороны, так и по трудоемкости. После переустановки дверцы можно также печку красиво оформить в фольклорном стиле.
В случаи, если вы планируете кардинально разобрать печь и только после на этом месте сделать камин, то тогда придется выполнить более трудоемкую работу.
Вначале до основания разбираем старую печь. При этом из старых кирпичей можно соорудить подиум камина, на котором будет сжигаться топливо. При строительстве следует использовать только цементно – песчаный раствор. В теле подиума закладываем нишу для дров. Вначале покрываем их тремя рядами обычного кирпича, после чего поставленным на ребро огнеупорным кирпичом.
На подиуме устраиваем портал, где будет проходить процесс горения. Портал определяем исходя из общих размеров самого помещения. Так например, в случаи с небольшой комнатой, он не должен занимать слишком много места. Производим расчет и размеров топочного окна. При этом также следует помнить и о том, что если его размер окажется существенно больше, чем предусмотрено, то можно получить постоянные сквозняки, следовательно и переохлаждение самого помещения. Будет такой камин и сильно дымить.
Производим расчет дымового отверстия камина. По сравнению с площадью отверстия топочной части, оно должно быть в 10 – 15 раз меньше. Не исключено, что придется даже немного дымоход заузить.
Глубина топливника камина выполняется в отношении высоты портала, как 1 к 2 — 2 к 3. Последствием меньшей глубины может стать задымление, а большей – снижение теплоотдачи.
Портальное отверстие камина перекрываем кирпичными перемычками, которые устраиваем по специальной опалубке (кружалу). Работу начинаем с закладки пят. Кружало подпираем при помощи временных опор. После опорных пят на кружало устанавливаем центральный кирпич и продолжаем кладку одновременно с двух сторон. Напуск у криволинейных сводов и дымосборника должна составлять не более 6 см.
Облицовку можно произвести в том стиле и материалами, которые войдут в общий дизайн комнаты. А вот на каминную полку лучше всего использовать доски из обработанного дуба.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Для углового камина

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Подготовка основания

Поскольку конструкция печи является довольно массивной, требуется создать надежный фундамент для ее возведения. Его глубину необходимо определять из региональных особенностей местности в плане состава грунта, наличия влаги и его промерзания. Рекомендуется использовать глубокие котлованы для фундамента – не менее 0,6-0,8 м.

При возведении основания требуется соблюдать следующий алгоритм выполнения работ:

Вырыть котлован.
Тщательно утрамбовать его дно.
Уложить в углубление слой песка в 0,1-0,12 м.
Засыпать щебень на 0,15-0.17 м.
Установить опалубку в той части фундамента, которая будет возвышаться над уровнем грунта.
Обустроить монолитное основание.
По всей толщине создаваемого монолита сделать армирование с помощью сетки из арматуры, придающей жесткости фундаменту и надежности его эксплуатации.
Залить в котлован бетонный раствор. Рекомендуется осуществлять эту процедуру в несколько этапов, позволяя смеси схватиться. При этом в нижних слоях следует применять цементно-гравийный состав, а ближе к верху – песчано-цементный.
Возвышение готового фундамента над уровнем пола должно составлять примерно 0,05-0,1 м.
На основание укладывается рубероид, обеспечивающий необходимую гидроизоляцию.

Сушка

Для сушки русской печи с лежанкой и варочной плитой используют стружки, щепки и небольшие поленья. Первая топка должна проводится топливом в количестве не более 30% от максимального объёма. С каждой следующей топкой объём загружаемых дров увеличивают.

На время просушки оказывает влияние размер печи, степень влажности кирпичной кладки и температурный режим в помещении. Обычно на сушку в летний сезон уходит неделя, в холодное время года этот срок может продлится до 25 дней. Всё это время задвижки и топочная заслонка должны быть открытыми.

Прекращать сушку печи нужно в тот момент, когда на её поверхности не останется сырых пятен, а также конденсата на металлических деталях.

Как сделать мангал из кирпича своими руками на даче пошаговая инструкция

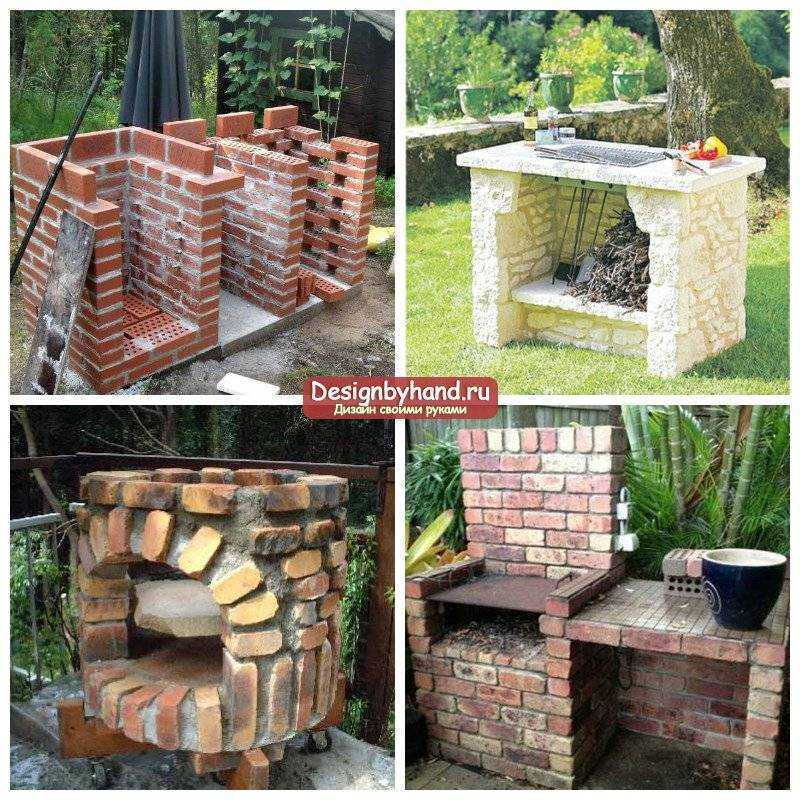

От модели, которую вы выберите для строительства мангала своими руками, зависит очень многое, и не только количество и качество кирпича, которое вам понадобится. Некоторые думают о том, что раз уж завелись с такой интересной стройкой, то нужно выбирать советы, как сделать мангал из кирпича своими руками на даче, пошаговую инструкцию, которые касаются больших, многофункциональных печей.

Это и очаг для запекания блюд в жаропрочной посуде, и тандыр для приготовления вкуснейших яств восточной кухни, встроенная решетка-барбекю и уже в самую последнюю очередь большой мангал, куда поместится с десяток шампуров.

При этом все подобное великолепие занимает не только много места, требуя навес или полноценную беседку с мангалом, но и требует значительного, крепкого фундамента, устройство которого составляет столь же важный пункт работ, как и выкладывание кирпича.

Именно поэтому всегда оценивайте свои ежедневные или еженедельные потребности, прежде чем будете выбирать модель и советы, как сделать мангал из кирпича своими руками. Пошаговая инструкция с фото в таком случае может растянуться или на несколько страниц, или же займет буквально несколько фото, если вы остановитесь на самой простой, но достаточно функциональной модели.

Существует поддувало, которое обеспечивает тягу и приток кислорода для горения углей, есть место для прогоревшей золы, так называемый зольник, есть камера для непосредственного горения дров и образования углей, а также отверстие для трубы, кирпичной или металлической по вашему выбору.

Все составные части складываются из кирпича, только его качество зависит от вашего бюджета. Компромиссное и самое популярное решение – сложить из огнеупорного шамотного кирпича самую «горячую» часть конструкции – топочную камеру, а все остальное выложить красным кирпичом, который дешевле шамотного приблизительно в 3-4 раза.

Как сделать простой мангал из кирпича своими руками пошаговая инструкция

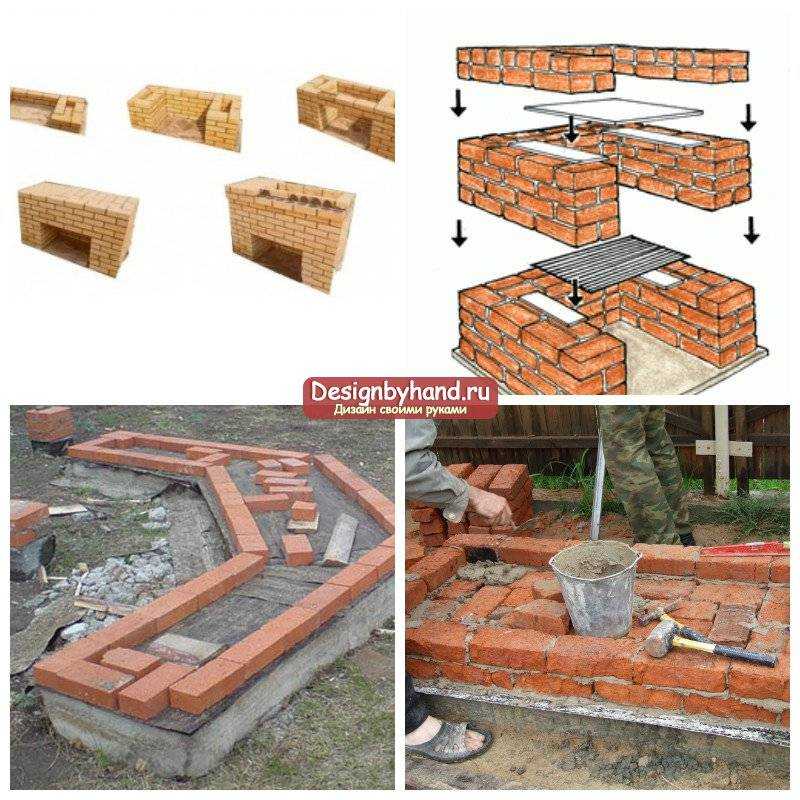

Чтобы разобраться, как сделать простой мангал из кирпича своими руками, пошаговая инструкция нам пригодиться обязательно, как и фото или видео уроки от тех, кто уже прошел подобный путь.

Этапов несколько, все из них достаточно важны, ведь без грамотного планирования и схемы кладки у вас в процессе работы будет возникать множество вопросов, а если вы неправильно выполните устройство фундамента, он будет недостаточно крепким или ровным, то вся работа пойдет насмарку уже через несколько лет и придется постройку переделывать.

как сделать мангал из кирпича своими руками быстро пошаговая инструкция

Фундамент для простой модели выбираем ленточный, так можно сэкономить большое количество раствора и армирующих элементов. Выкапываются траншеи по форме будущей кладки, старыми досками или кусками шифера выкладывается опалубка, в которую укладывается металлическая сетка или прутья для армирования и все это заливается раствором. Стяжка сохнет по технологии от нескольких дней до недели, в зависимости от состава сухой смеси, лучше этот срок выдержать, чтобы стяжка не потрескалась.

Украшением может быть как декоративная штукатурка (конечно, стоит выбирать специальный состав для работы с высокими температурами), облицовочный кирпич, плитка, имитирующая натуральный камень, да и сам натуральный камень.

Разновидности каминопечей

Рассмотренная выше конструкция является простейшей реализацией идеи камина-печи. На деле же существуют гораздо более эффективные и функциональные сооружения, в которых совмещают отдельный камин и печь, устанавливают варочную поверхность, духовку или теплообменные ниши и т. д.

Печь-камин с лежанкой

Каминопечь с лежанкой

Массивное сооружение с обогреваемым лежаком или варочной плитой подойдёт не для каждого дома. Например, для дачи оно будет великовато, поскольку будет занимать значительную площадь помещения. Если же установить такой агрегат в загородном доме, то можно добиться удивительного комфорта: подобная конструкция так и просится для монтажа в гостиную, объединённую с кухней.

Пристенная каминопечь

Пристенная печь-камин сэкономит место в небольшом помещении

Эту конструкцию можно соорудить в небольшом доме для отопления двух смежных помещений. Как и в рассмотренной выше конструкции, обогревающие агрегаты можно топить по отдельности. В этом случае камин можно использовать для быстрого и комфортного обогрева большой комнаты, в то время как нагрев задней стенки при эксплуатации печи будет работать на отопление спальни. Недостатком этой конструкции можно считать отсутствие варочной плиты, которое, впрочем, компенсируется компактностью сооружения.

Квадратная печь-камин с плитой и духовкой

Многофункциональная каминопечь с плитой и духовкой

Многофункциональный отопительный прибор, установленный в большой комнате, способен разделить её на несколько зон. Со стороны камина можно создать уютную домашнюю атмосферу для отдыха и посиделок с друзьями, в то время как территория, примыкающая к печи, может использоваться для приготовления пищи и других хозяйственных нужд. Благо, для этого каминопечь имеет большую варочную плиту и вместительную духовку. Полка над камином также может быть задействована по максимуму — на ней удобно сушить фрукты, грибы или лекарственные растения.

Заложение фундамента

Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания

Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм

Основание дровяного камина закладывается согласно пошаговой инструкции:

Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.

По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.

Классификация дровяных каминов по основным материалам конструкции

Чугунные дровяные камины

Эстетичную модель можно установить без дополнительной декоративной отделки

Дровяной камин из этого материала отличается несколькими существенными преимуществами:

Чугун хорошо проводит и аккумулирует тепло.
Из него создают качественные изделия сложной формы.
Они устойчивы к высокой температуре, механическим воздействиям.
Их не сложно очищать от загрязнений.

Отдельно надо отметить «плюсы» фабричного производства. Чтобы топка классического дровяного камина из кирпича получилась с хорошими показателями КПД, необходимо точное соблюдение оптимальных пропорций. Много важных нюансов приходится учитывать для эффективного, но не слишком быстрого дымоудаления. Приходится обращаться к опытным специалистам, которые берут высокую плату за выполненную работу.

В данном случае особые умения и навыки не нужны. Любой пользователь выполнит монтаж без ошибок с применением типовых инструкций. Производитель дает официальные гарантии, отвечает за общее качество и технические параметры. В полной комплектации оборудование подготовлено к немедленной эксплуатации, оснащено дверцей, системой сбора отходов, другими необходимыми деталями. Дымоход, разумеется, в стандартный набор не входит.

Дровяные камины для дома из кирпича

Выше упомянуты сложные задачи, которые придется решать в ходе реализации соответствующего проекта. Следует подчеркнуть еще раз значительный вес конструкции

Также надо обратить внимание на продолжительность «мокрых» технологических процессов. Чугунным аналогом пользоваться можно немедленно. В данном случае придется ожидать, пока застынет бетонное основание фундамента, испарится лишняя влага из связывающего цементного раствора

В данном случае придется ожидать, пока застынет бетонное основание фундамента, испарится лишняя влага из связывающего цементного раствора.

Многофункциональная модификация

Фото печи камина для дома на дровах наглядно демонстрирует главное преимущество. Изделия этой категории можно создавать в точном соответствии с реальными потребностями будущих потребителей. Дополнительно устанавливают варочные панели, духовые шкафы, отсеки для сушения грибов и других продуктов питания, лежанки с подогревом.

Из кирпича можно создать гигантский дровяной камин с учетом пожеланий владельца и архитектурных особенностей конкретного помещенияКонструкция с коптильней для установки на открытом воздухе«Фальш» камин приведен как пример универсальности данного строительного материал, но при необходимости можно создать действующую миниатюрную топку

Статья по теме:

Конструкции из стали

Изделия этой категории предлагают в полной готовности к эксплуатации, с внешней отделкой и дополнительными аксессуарами

Потребительские особенности таких дровяных каминов подобны характеристикам аналогов, сделанных из чугуна. В данном случае можно рассчитывать на относительно низкую стоимость и меньший вес. Хуже стойкость к разрушительным процессам коррозии, механическим нагрузкам. Ответственные производители применяют сталь с толщиной листа от 4 мм и более, чтобы предотвратить температурные деформации. В некоторых моделях топку выкладывают изнутри шамотным кирпичом.

Комбинированный дровяной камин. Внутренняя часть изготовлена из стали, наружная отделка – красивые и долговечные керамические изразцы

Усовершенствованная конструкция

Учитывая изменения времени и привычек, классическая русская печь с лежанкой претерпела некоторую трансформацию, при этом ее отопительные свойства остались на достойном уровне.

Плита

Современные варианты стали более рациональными и пополнились плитой с подтопкой. Варочный настил – это признак усовершенствованной конструкции, при котором плита интегрирована в ее массив.

Ранее этот шесток был глухим.

Камин

Очень интересный вариант, при котором задняя стена печи с встроенным камином выводится через перегородку в смежную комнату.

Это отлично решает декоративную задачу, к тому же здесь не потребуется дополнительного монтажа фундамента и дымохода под открытый очаг.

Топчан

Классические печи отопительные с лежанкой были рассчитаны минимум на троих человек, поэтому отличались громоздкими размерами.

Усовершенствованные образцы тоже оборудованы местом для отдыха, но оно гораздо меньшее. Это вызвано в первую очередь экономией места в доме и желанием оставить больше свободного пространства в помещении.

Материалы для работы

Топливник с поддувалом

Основными элементами строения печи из кирпича являются топливник с поддувалом (поддувало – это устройство нижней части печки) и дымооборотная система (она содержит в себе дымовые каналы, дымовую трубу, варочную камеру, духовку). Основанием или опорой печи служит прочный монолитный фундамент.

Топливник или топка являет собой некоторую прямоугольную камеру, предназначенную для нормального сжигания топлива. Такая камера должна выдерживать достаточную мощность температур именно в зонах горения, она не должна быть слишком больших размеров, стандартные внутренние размеры топки для отопительной кирпичной печи – 25 см х 38 см (но размеры могут быть и другими). Сама конструкция должна обеспечивать точное равномерное распределение и поглощение воздуха, это происходит непосредственно с участием колосниковой решетки.

Колосниковая решетка или колосник

Колосниковой решеткой или колосником называется чугунная решетка с продольными либо точечными отверстиями, предназначенными для различного топлива. Подобная решетка ставится между топкой и зольной камерой, приблизительно на 1-2 ряда кладки чуть ниже уровня расположения топочной дверцы, и с небольшим наклоном наперед. Топливо в процессе сгорания, образует угли, золу, а та в свою очередь осыпается сквозь колосники напрямую в зольную камеру, при этом не засоряет топку.

Поддувало или зольная камера

Поддувало или зольная камера находится непосредственно под топкой, а служит это устройство для скапливания золы и регулирования отдачи воздуха в топку. Подобная зольная камера зачастую оборудуется поддувальной

Высота у такой камеры должна быть примерно равной 14 см, и важно не забывать о том, что после каждого топления печи необходимо будет почистить ее в дальнейшем от золы и сажы

Дымоход – система каналов

Дымоходом называют систему каналов, соединенную с топливником. И лишь благодаря хорошей тяге дымовые газы, которые сделали свою работу, поступают из самой топки непосредственно в дымоходные каналы, затем двигаясь по дымоходу, постепенно отдают тепло ее стенкам – в этом и заключается основной принцип деятельности кирпичных печей. Значимый показатель для печей из кирпича – коэффициент полезного действия (КПД) печи, он зависит от систем распределения газов, от канальной или колпаковой.

Канальная система отвода

Канальная система отвода дымовых газов подразумевает под собой последовательное движение теплого атмосферного воздуха напрямую по каналам, которые расположены вертикально либо горизонтально. Такая система содержит один последовательный или один параллельный канал. Параллельные каналы лучше тем, что в них наблюдается значительное уменьшение сопротивления любому движению дымового газа, вследствие чего увеличивается и мощность, а также более равномерное и постоянное прогревание печи. Но подобные системы более сложны в устройстве.

Пошаговая выкладка камина

Изучите универсальную инструкцию по выкладке английского камина. Придерживайтесь строго схемы, чтобы не нарушать технологию работы. Если у вас пристенная конструкция, сделайте изоляцию по примыкающей стене из металлического листа или фольги.

Дерево нужно обработать специальным раствором, чтобы оно могло противостоять высокой температуре и огню. Эти же манипуляции следует провести и напольным покрытием.

Перед началом работы следует отсортировать материал, отложив те кирпичи, где есть трещины и сколы. Они пригодятся для формирования основания.

Чтобы удобнее было резать и шлифовать материал, лучше положить его на ровную и чистую поверхность.

Ход работы:

Сперва выкладывают 1-2 ряда основания. Нужно следить за уровнем и составом, которым скрепляется материал. Он должен хорошо распределяться, но при этом не скатываться с кирпичей;
Дальше кладут стенки топки. Внутренняя часть должна быть выполнена из огнеупорного материала, а внешняя – из обычного керамического. При этом и связующий состав должен быть разным;
Затем формирование топки завершают. Нужно положить металлические уголки и пластину. Задняя часть должна быть обрезана таким образом, чтобы сформировался свод;
Следующие ряды нужны для формирования свода и газового куба. Уже в последнем ряду на этом этапе нужно установить дверцу, чтобы можно было прочищать сажу;
Дальше идет формирование дымохода. Он должен постепенно идти на сужение. Швы нужно качественно затирать, чтобы не копилась сажа. Последний ряд кладки – это уже дымовая труба. Просвет должен быть узким, всего 1 кирпич. Затем на кладку кладут заслонку;
Дальше нужно выложить на необходимую высоту трубу. Работы закончены. Осталось только просушить камин в течение 5 дней, а затем приступать к использованию. Нужно начинать понемногу протапливать его, чтобы швы и кирпичи не потрескались. И только после этого при желании можно приступить к его внешней отделке.

Печь-плита из кирпича: кладка по рядам

Перед тем как приступить к кладке, необходимо составить правильный план выполнения работ и если вы будите придерживаться его, то вы получите желаемый результат.

Ряды кладки таковы:

Выкладываем первый ряд без раствора, при этом оставляем промежутки между кирпичами в 5 мм. После выкладки первого ряда необходимо проверить ровность стенок уровнем или правилом и замерить диагональ выложенного прямоугольника. Если диагональ будет одинаковой, то соответственно углы прямые.
Далее кладем 2й ряд на раствор из глины и песка с перевязкой швов. Кладка топки каминопечи начинается с 3го ряда. Начиная с 9го ряда топочное окно перекрывают напуском кирпича. Перекрытие можно сделать в форме арки, то есть выкладку кирпича проводить полукругом.
Перекрываем клинчатым перекрытием 13й ряд. Но пока не выложиться 14й ряд, который прижмет перекрытие, то оно не будет держаться. И именно по этой причине перед кладкой 13го ряда необходимо сделать деревянный щит и закрепить его в топке с помощью подпорок из дерева на уровне верхнего края 12го ряда и только тогда делать кладку перекрытия, то есть 13й ряд.
По окончанию порядовки щит можно не доставать, так как он перегорит после первой топки печи камина, но перекрытие будет держаться за счет давления верхних рядов кладки. И вместе с перекрытием на 13м ряду также начинают выдвигать полку камина вперед. Эту полку выдвигают на 5 см, а на последующем ярусе ее еще выдвигают на 7см. кирпичи которые положены на перекрытие значительно увеличивают его прочность благодаря перевязке швов.

Если описание покажется вам трудным, на помощь всегда может прийти схема на фото, где подробно обозначены все ряды кладки.
