Камин своими руками из кирпича, простая технология для начинающих

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

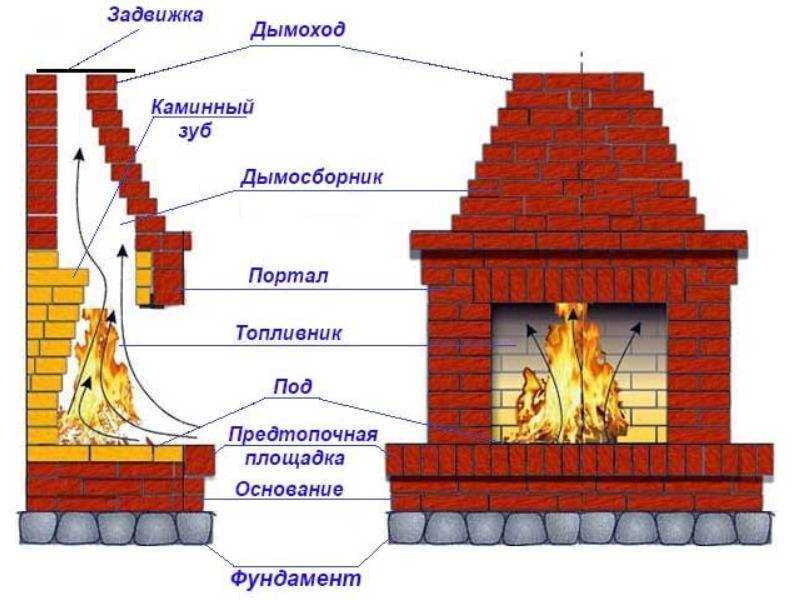

Виды каминов из кирпича

Большой кирпичный камин целесообразно ставить в большом помещении

Современные устройства, монтируемые в квартире или комнате загородного дома, не похожи на аналогичные сооружения, которые ставят больших особняках. Можно позволить себе строительство массивного каменного камина, только если позволяет пространство.

Сегодня предопределяющая роль отдана экономии места, поэтому есть 2 разновидности сооружений:

встроенные;
пристроенные.

Есть декоративные камины, которые не занимают много пространства, проекты предусматривают угловые модели. Различают камин кирпичный с открытой, закрытой и полуоткрытой отопительной камерой. Закрытые типы чаще совмещают со встроенными вариантами, когда дымоход и дровяная топка находятся в стене комнаты.

Встроенные

Для экономии места делают встроенные камины

Оригинальные конструкции строят с топкой внизу стены или располагают ее на некоторой высоте от основания. Трудность в том, что глубина самого очага составляет примерно 60 см, а внутренние перегородки не имеют такой толщины, поэтому часть топки выходит в смежную комнату.

Решение приходит в виде двух вариантов:

декор задней стены камина в соседнем помещении;
устройство камина с двусторонней топкой.

Угловые сооружения строят в процессе сооружения дома, т. к. потом встроить камин в угол проблематично. Нужно перестраивать несущие конструкции опор и балок.

Пристенные

Пристенный угловой камин

Наиболее распространенный тип, т. к. не всегда удается встроить в стену не только камин, но и дымоход. Стоимость материалов и работ для пристроенной модели гораздо ниже, поэтому налицо экономия средств. Помещение отапливается эффективнее за счет боковых поверхностей.

Такие модели ставят в гостиных, где нет возможности установить камин по центру помещения или в подвесном варианте. Традиционный тип имеет стандартные размеры, под которые подходят каминные порталы в готовом виде, например, для интерьера в стиле готики, классики, кантри.

Пристенный камин для загородного дома из кирпича легко выложить в уже готовой комнате. Основная часть располагается не в стене, а около нее, поэтому перепланировка не потребуется. Кладка каминного портала может быть одинаковой ширины по всей высоте, сужаться к верху, можно сделать треугольные модели.

Строительные требования к элементам конструкции

Фундамент

Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.

https://youtube.com/watch?v=IMNsm39DF2k

Топочная часть

Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.

Дымоход

чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
дымоход на своем пути наружу не должен иметь более трех поворотов;
общая высота трубы составляет не менее 5 м;
труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.

Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

мастерок;
молоток-кирочка;
измерительные инструменты: рулетка, отвес, уровень;
шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

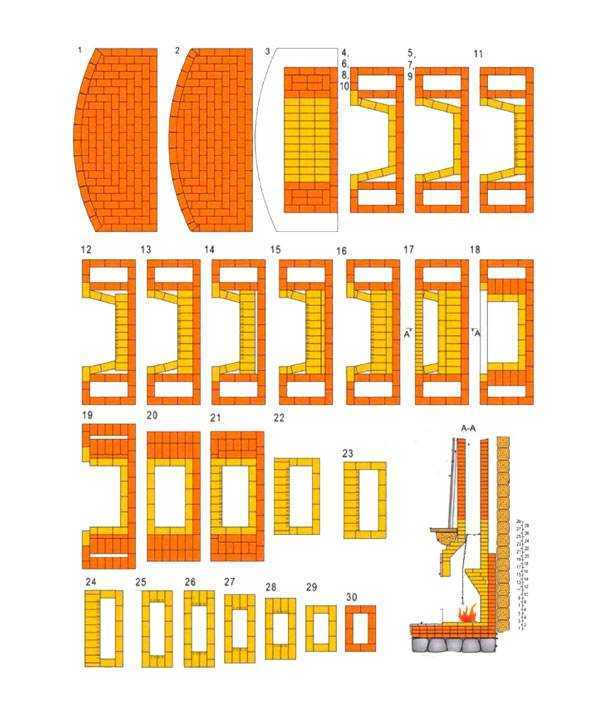

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Премьерные топки

Профессионалы не советуют топить камин в течение первого месяца после его сборки. И это понятно: цементирующие растворы набирают прочность и сохнут при естественной влажности. Зачем испытывать их в такой ответственный момент?

Следующий этап — пробные топкиСледующий этап — пробные топки:

В течение 10 дней 2 раза в сутки проводят кратковременные (до получаса) протопки с небольшим количеством дров. При этом отверстие поддувала (на фасаде зольника) должно быть приоткрыто.
Лучше всего уложить на колосниковую решетку мятую бумагу, а поверх нее — щепки и мелко колотые дрова.
Затем поджигайте бумагу, закрывайте дверцу и приоткрывайте поддувало. Хотя при наличии трудностей в разжигании можно на некоторое время оставить дверцу топки и приоткрытой.

Какие дрова предпочесть?

Как показывает практика, лучше использовать сухие дрова твердых пород древесины (клен, дуб). Они дадут ровное и спокойное пламя. Березовые дровишки принесут немало сажи. А ольха и осина, наоборот, помогут выжечь сажу из дымохода. Подробнее о видах дров и их плюсах и минусах вы можете прочесть в статье Дрова — хорошие и разные.

Так можно только зрительно эффектно хранить дроваЧитатели легко поделятся своим опытом придания огню дополнительных романтических атрибутов. Так, для получения пламени красивого рисунка к поленьям можно добавить нарубленные пни и корни, а для получения приятного запаха — ветки вишни и можжевельника. Разумеется, использовать надо сухие дрова, так как влажная древесина ведет к плохому сгоранию и загрязнению компонентов камина. Длительность и интенсивность горения зависят от:

качества и количества загружаемого топлива;
подачи воздуха в топку, регулируемой с помощью задвижки поддувала;
для энергичного горения применяют поленья небольшого диаметра, но в большом количестве;
«неторопливый» режим, напротив, обеспечивается небольшим количеством дров большого диаметра. И это понятно: ведь интенсивность горения зависит от площади контакта древесины с кислородом. Если взять большое бревно — то когда еще до всей его древесины доберется огонь?

Интенсивность горения зависит от площади контакта древесины с кислородомИз этих же условий необходимости эффективного контакта древесины с кислородом вытекают различные советы по укладке дров в камине. Не буду повторять известные истины об укладке дровяного колодца примерно на 1/3-2/3 высоты топки. После нескольких топок у вас все получится опытным путем. Главное, что при укладке поленья не следует располагать очень плотно — в этом случае может возникнуть недостаток кислорода. О том, какой негативный эффект это дает, написано выше.Камин на даче создаёт чарующую атмосферу уюта. Добротный, грамотно сооруженный с учётом правил пожарной безопасности очаг будет долгие годы радовать вас красотой и теплом живого огня.

Как одним камином отопить двухэтажный дом
Как выбрать камин для дачи: 5 шагов к удачной покупке
Выбор камина: основные критерии
Декоративные камины: без сажи и дыма
Камин-печь, которая греет два этажа
Ремонт и обслуживание камина: что можно сделать своими руками

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм	Площадь помещения
	12 м2	15 м2	20м2	25 м2	30 м2	40м2
Ширина портала	400	500	600	700	800	900
Высота портала	420	490	560	630	700	770
Глубина топки	300	320	350	380	400	420
Высота задней стенки	не менее 360
Ширина задней стенки	300	400	450	500	600	700
Высота дымосборника	570	600	630	660	700	800
Сечение дымохода с шероховатой внутренней поверхностью	140*270	140*270	270*270	270*270	270*400	270*400
Сечение дымохода с гладкой внутренней поверхностью	140*140	140*270	140*270	270*270	270*270	270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Готовые схемы-порядовки

Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.
Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.
Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

красный керамический кирпич – 300 штук;
шамотный кирпич – 130 штук;
глина печная или огнеупорная кладочная смесь – пара мешков;
песок карьерный – 4 мешка;
цемент – 1 мешок;
металлический уголок и стальная полоса – 3 отрезка по 1 метру;
печная дверка для прочистки дымохода;
печная заслонка.

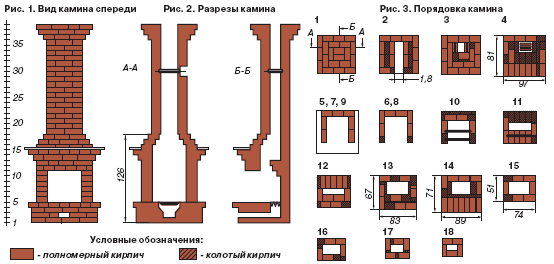

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано–гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Готовые схемы-порядовки

Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

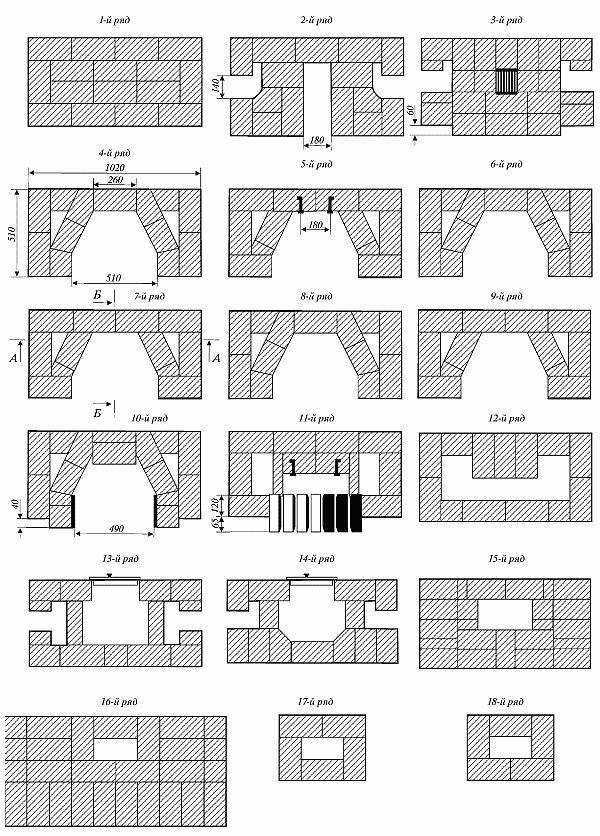

Пошаговая схема порядовки камина из кирпича — фото
Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

Простая схема выкладки камина из кирпича
Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

красный керамический кирпич – 300 штук;
шамотный кирпич – 130 штук;
глина печная или огнеупорная кладочная смесь – пара мешков;
песок карьерный – 4 мешка;
цемент – 1 мешок;
металлический уголок и стальная полоса – 3 отрезка по 1 метру;
печная дверка для прочистки дымохода;
печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Требования к фундаменту камина

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

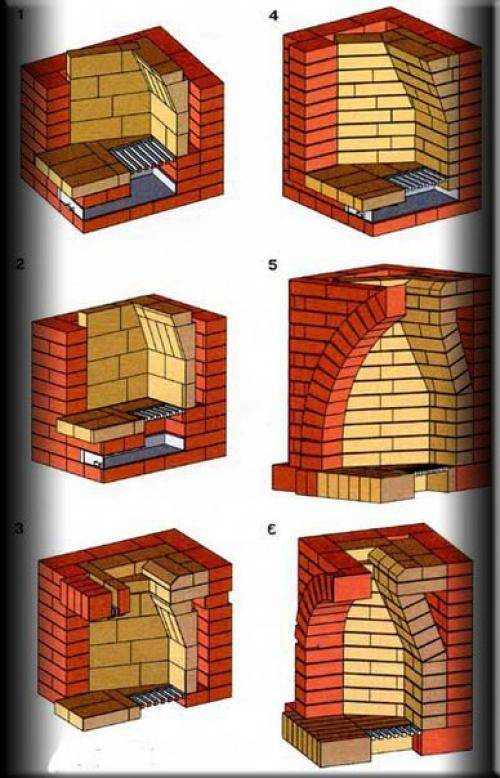

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Основные параметры при проектирование каминов

Важными параметрами в проектирование каминов являются площадь помещения, размер портала и внутреннее сечение дымохода. Причем площадь помещения является основным параметром, остальные зависят от нее. Полученный результат делиться на 50 и таким образом получается площадь каминного проема в кв.м. К примеру у нас помещение 4 на 5 метров, исходя из этого проем должен быть 0,4 кв.м Идеальное соотношение высоты к ширине портала составляет 2:3. Площадь сечения дымохода меньше каминного проема в 10 раз. Так же важен размер топливника. Оптимальное соотношение глубины к высоте составит 1:3. Если сделать топку более глубокой, это уменьшит эффективность конструкции, если сделать меньше – камин будет дымить.

проекты каминов из кирпича с размерами

С верху топливника делается перемычка, которая выполняется с помощью выпуска кирпичей. С верху перемычки имеется дымовой мешок, который сужаясь переходит в дымовую трубу. Также важным моментом нужно предусмотреть возможность перекрытия воздушной тяги, для этого в трубу монтируется заслонка. С обратной стороны трубы монтируется отверстие для прочистки на уровне каминного зуба.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.
