Как самому сделать твердотопливный котел

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

• Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
• Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
• Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
• Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме насоса).
• Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Достоинства и недостатки

У каждого предмета есть свои положительные и отрицательные стороны. Это касается даже теплообменника. Для начала следует выяснить, какие у него плюсы:

• Не нужно ломать голову над сложными схемами и поиском особых материалов. С теплообменником легко работать и в сборке, и в монтаже.
• Благодаря конструкции хозяин может комбинировать разные типы отопления. К централизованной системе часто подключается водяной теплый пол в качестве дополнительного источника обогрева.
• Для теплообменника используется разное по структуре топливо – дрова, уголь, торф, газ, вода. Работает при любых условиях.
• Устройство ни в коем случае не испортит интерьер помещения. Наоборот, оно аккуратно впишется в комнату, что его и вовсе будет незаметно.

У такого замечательного прибора есть два весьма значительных минуса:

• Работу теплообменника нельзя контролировать с помощью автоматики.
• КПД не настолько высок, что сможет мгновенно нагреть весь дом.

Особенности работы и устройства оборудования

Самодельный автономный агрегат на твердом топливе представляет собой печь, установленную в бочке с водой. Сгорая в топке, дрова или уголь передают тепло воде, а теплоноситель поступает в систему отопления, обогревая помещение. Простое устройство считается не самым эффективным и рентабельным, поскольку КПД примитивного агрегата не выше 10-15%.

Собирают котлы отопления самодельные из кирпича, металла. Первые отличаются эстетической привлекательностью, а вторые считаются более простыми в изготовлении из подручных материалов. Но в любом случае потребуется предварительно составить схему, продумать узлы конструкции, чтобы в конечном итоге получить качественный отопительный прибор.

Где устанавливаются змеевиковые теплообменники

Метод теплообмена зависит от того, где устанавливается змеевик:

• котел;
• бойлер косвенного нагрева;
• теплоаккумуляторы.

В котле стоят змеевики с оребрением.

В котле пламя нагревает воду в змеевике, а потом она расходится по всей системе, отдавая тепловую энергию в помещение конвективным методом через радиаторы отопления. Некоторые из них также относятся к категории змеевиковых теплообменников. Например, полотенцесушители и регистры отопления из круглой или профильной трубы.

Контакт с открытым пламенем накладывает некоторые требования к эксплуатационным качествам металла, который использовался в производстве. Акцент делается на надежности и долговечности. Поэтому чаще всего используют сталь и чугун. Последний считается самым лучшим вариантом.

В бойлере и теплоаккумуляторе приоритетное значение имеет скорость теплообмена и устойчивость к коррозии. В данном случае нет ничего лучше, чем медь. Главное, чтобы она не контактировала с алюминием. Между этими металлами происходит реакция, которая приводит к химической коррозии.

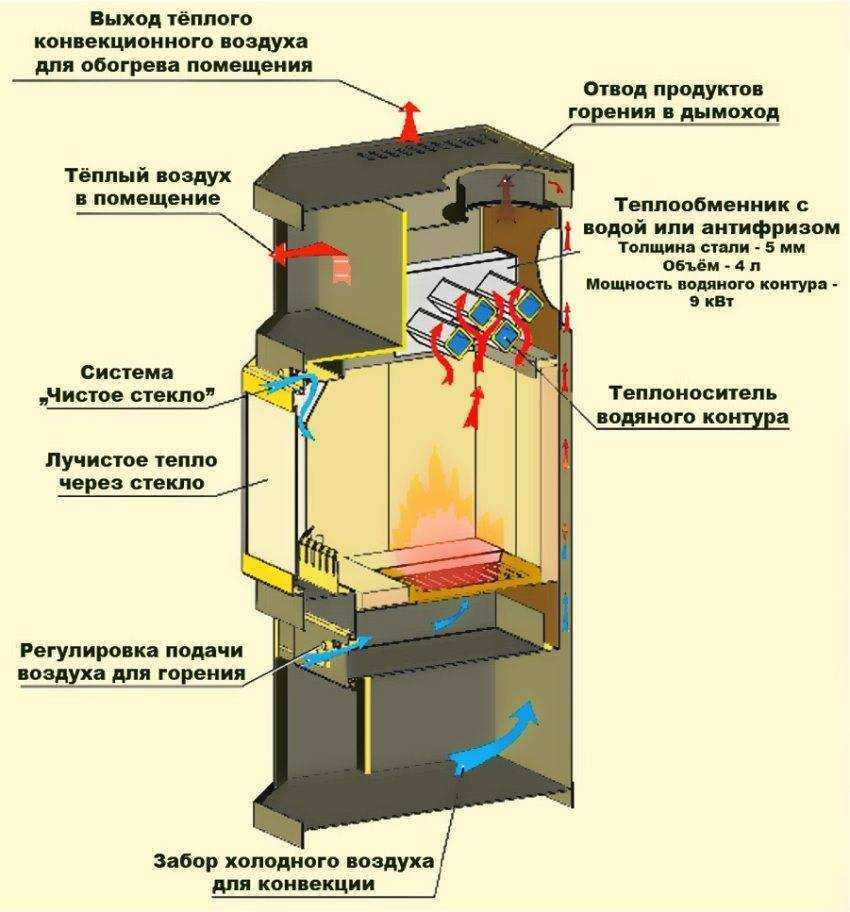

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

• уголь;
• торф;
• дрова;
• брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

• отсутствие зависимости от наличия в сети электроэнергии;
• сравнительно низкая стоимость устройства отопительной системы;
• дешевизна твердого топлива и возможность использования разных его видов;
• предельная простота эксплуатации;
• длительная отдача тепла (для кирпичных конструкций);
• универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

• долгий прогрев системы до начала теплоотдачи;
• потеря массы полезного пространства в доме из-за массивности печи;
• большой вес печной конструкции из кирпича;
• низкий КПД из-за ухода значительного объема тепла в трубу;
• высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Техника безопасности

Гарантировать долговечность, надежность и отсутствие угрозы возникновения пожаров при эксплуатации отопительной системы может неукоснительное соблюдение всех норм и правил по технике безопасности.

Соблюдение всех норм гарантирует безопасность.

Правила эксплуатации котла:

• горючие и легковоспламеняющиеся материалы не могут находиться рядом с устройством;
• вентиляция должна быть исправна;
• нельзя допускать перегрева воды в системе или ее полного испарения через расширительный бачок.

Лучший вариант – монтаж агрегата в отдельном строении. Дрова, уголь и торф, применяемые в качестве топлива, будут загрязнять пространство рядом с котлом, что недопустимо в жилом доме. А возможная утечка продуктов горения не приведет к опасным последствиям.

При мощности отопительной системы, не превышающей 35 кВт, допустима ее установка в пределах отапливаемой площади. Но в этом случае устройство желательно отгородить небольшой кирпичной стеной.

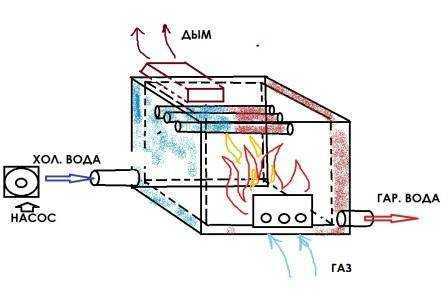

Особенности устройства теплообменника газового котла

Одно из важнейших мест в отопительной схеме занимает устройство теплообменника газового котла. Но далеко не все потребители знают, в чем состоит его функция.

Между тем, именно от этого компонента, а также от правильности его встраивания в отопительную цепь, во многом зависит эффективность работы всей системы.

Функциональное назначение в газовом котле

Основное назначение любого обменника тепла — это, во-первых, передача тепловой энергии от источника нагревания (чаще всего, от газовой горелки) к теплоносителю (как правило, воде в замкнутом или незамкнутом контуре) и, во-вторых, передача тепла от одного теплоносителя, разогретого до нужной температуры, к другому, холодному, теплоносителю.

По способу передачи тепловой энергии от источника тепла к технической жидкости различают 3 основных вида термообменников.

При участии первичного, состоящего из медных трубок и пластин, осуществляется передача тепла от сгорающего в горелке газа к жидкому теплоносителю. Используется в основном в контуре отопления помещений.

Вторичный обменник передает тепло от нагретого (в первичном термобменнике) носителя непосредственно к нагреваемой среде. Представляет собой пластинчатое устройство, предназначенное для подогрева воды из водопроводной системы дома.

Третий вид обменника тепла — совмещенный битермический, осуществляет двойной обмен теплоносителей. Чаще всего на практике применяются двухконтурные (с первичным и вторичным обменниками тепла) котлы, реже — одноконтурное (только с первичным термообменником) отопительное оборудование.

Принцип работы первичного и вторичного устройств в двухконтурном отопительном котле

В схеме двухконтурного котла первичный теплообменник «отвечает» за работу отопительного контура (рис.1).

Указанный обменник (5) получает тепло от горелки (1). Благодаря трехходовому перепускному клапану (3) нагретая вода, циркулирующая в системе за счет гидропомпы (2), не попадает во вторичный теплообменник, а направляется исключительно по отопительному контуру (А). Жидкость, остывшая в процессе отдачи тепла помещениям, возвращается в нагревательный котел по обратной линии (D).

Вторичный обменник тепловой энергии включается в циркуляцию нагретой воды в том случае, если нагретая жидкость или перенаправляется в систему горячего водоснабжения (ГВС) с одновременным отключением отопительного контура, или проходит одновременно по системам отопления и ГВС. В первом случае (рис.2) клапан (3), перекрыв отопительный контур (А), пускает течение воды от первичного теплообменника к вторичному устройству (4).

Внутри данного термообменника проходит трубопровод, по которому в нагреватель поступает холодная вода из общей водопроводной сети (С). Проходя через толщу жидкости, разогретой до заданной температуры, холодная вода, в свою очередь, нагревается и в таком виде попадает уже в систему горячего водоснабжения (В).

Некоторые моменты профилактики

Для качественной работы двухконтурного котла надо обеспечить следующее:

1. На входе в котел трубопровода холодного водоснабжения следует устанавливать фильтр, препятствующий загрязнению теплообменника.
2. Чтобы замедлить образование накипи в трубопроводе, надо отрегулировать нагрев воды в ГВС не выше 45-50°С.
3. Выполнять капитальную очистку теплообменников раз в 3-7 лет. Если вода слишком жесткая, чистить устройство не реже одного раза в 3 года.

Если эти требования будут соблюдены, потребитель может рассчитывать на долгую и надежную работу оборудования.

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

• сварочный аппарат;
• болгарка с отрезным, шлифовальным диском;
• электродрель и сверла по металлу;
• газовый ключ (№ 1-2);
• молоток;
• накидные или рожковые ключи, отвертки;
• пассатижи;
• угольник на 90 градусов;
• листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
• стальные уголки 50х50 для каркаса котла;
• листы стали для накопительного бака (лучше брать нержавейку);
• толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

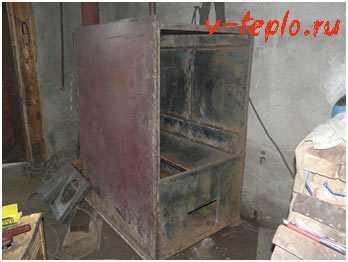

Особенности изготовления корпуса и теплообменника

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.

Виды теплообменников

Если вмонтировать в печь водяной теплообменник для отопления, во всем доме станет гораздо теплее

Более практичны водяные теплообменники для отопления. Это обусловлено тем, что вода намного лучше передает тепловую энергию, чем воздух. Вместе с тем, воздушный теплообменник для отопления также находит применение. Кроме водяного и воздушного, применяется также и теплообменник на дымоход для отопления, который устанавливают не внутрь, а снаружи.

Все выпускаемые промышленностью отопительные устройства оснащены теплообменниками, конструкция которых максимально приспособлена для эффективного нагрева воды.

В заводских условиях теплообменные устройства изготавливают из меди.  Труба представляет собой змеевик, поперек изгибов которого расположено множество пластин, обеспечивающих большую площадь теплообмена.

Сборка и схема работы

Мы не говорили об этом, но еще одной чертой отопительных котлов является то, что в их конструкции очень много металла. Следовательно, такие котлы будут много весить. Именно по этой причине процедуру сборки следует проводить только там, где в будущем будет находиться котел.

Для начала делаем фундамент под будущий котел, используя для этого специальный жароустойчивый кирпич. Когда раствор высохнет, устанавливаем на фундамент днище бункера для золы. Далее по периметру днища поочередно ставим внутренние стенки отопительного котла и привариваем их.

У нас имеется готовый корпус. Внутри него привариваем специальные направляющие, к которым в дальнейшем будут крепиться обменники тепла и колосники. На внешнюю часть бункера привариваются ребра жесткости, изготовленные из металлического прямоугольного профиля. Ребра должны быть установлены вертикально.

Собственно, на этом практически все, наша процедура изготовления котла плавно приблизилась к своей завершающей стадии. Осталось только смонтировать и установить верхнюю плиту и оставшиеся наружные стенки.

Между этими стенками следует засыпать заранее приготовленный песок, который будет выполнять в конструкции сразу две функции:

• Защищать стены камеры сгорания от того, чтобы они не перегревались и быстро не прогорали.
• Выполнять функцию дополнительного теплового аккумулятора.

Важно! Несколько слов о песке, который будет засыпаться. Для этого необходимо использовать хорошо промытый песок, в котором нет грязи или органических элементов

Еще до начала работы его следует прокалить на пламени – именно так вы сможете выжечь из него всю наличествующую органику. Если вы не сделаете подобную процедуру заранее, то в процессе эксплуатации котла будет образовываться характерный неприятный запах.

Устанавливается верхняя плита. Все изготовленные емкости из нержавеющей стали устанавливаются сверху на плиту и подключаются к соответствующим контурам системы. Вот теперь точно все. Осталось лишь поставить на место дверцы обеих бункеров и попробовать запустить твердотопливный котел отопления своими руками.

Не много о КПД

В качестве небольшого заключения

Итак, мы с вами попытались разобраться с тем, как сделать и установить твердотопливный котел, не прибегая к услугам профессионалов. Мы предложили вам некоторые инструкции и рекомендации касательно технологии изготовления, а также материалов, необходимый при работе. Если вы будете в точности следовать всем нашим инструкциям по собственноручному изготовлению отопительного прибора, то в итоге вы получите максимально экономичный котел, который к тому же будет очень недорого стоить. Такой котел, работающий на твердом топливе, способен обеспечить комфортные условия проживания, при котором перепады ночных и дневных температур практически не будут заметными.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

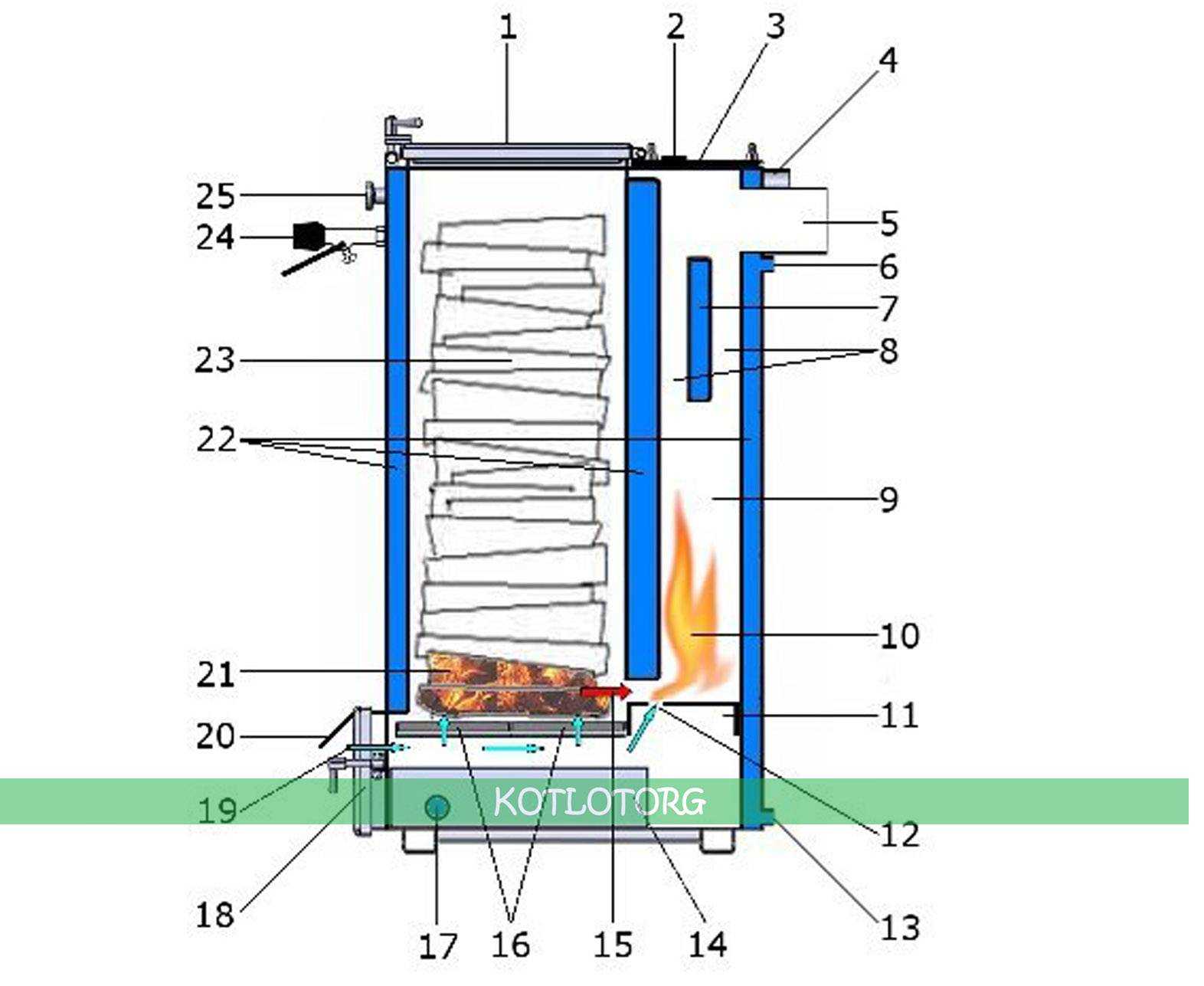

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

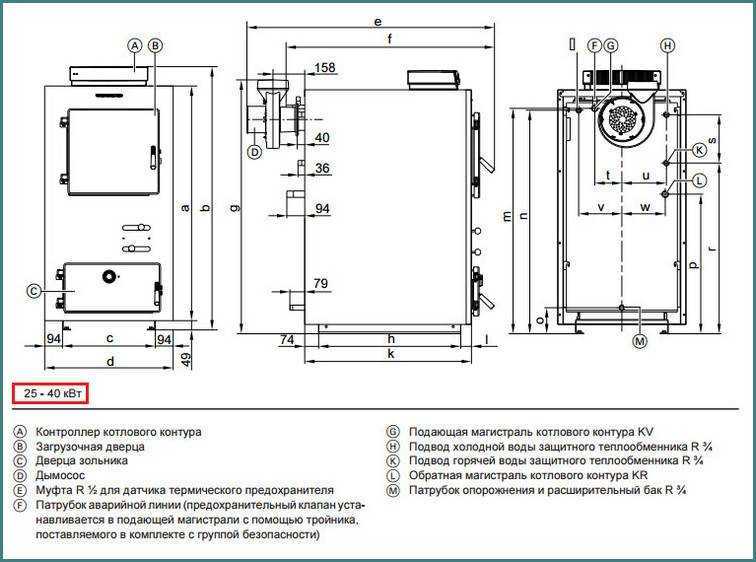

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Особенности твердотопливного котла

Котлы отопления самодельные представляют собой обычную печку, помещенную в бочку с водой. Агрегат передает воде тепло, получаемое в процессе сгорания дров. Нагретая жидкость по трубам идет в отопительные приборы. Однако такие простые конструкции сжигают много дров, поэтому их КПД не превосходит 15%.

Самодельный агрегат можно сделать из кирпича или металла. Кирпичные конструкции целесообразно использовать в просторном загородном доме, зато металлические нагреватели можно сделать из подручных материалов. Они самые простые в плане конструктивного решения.

Выбор конструктивного решения

Чтобы сделать котел отопления своими руками, недостаточно просто установить теплообменник в печи. Нужно обеспечить непрерывность сгорания топлива, а также постоянную и равномерную циркуляцию теплоносителя.

При выборе конструкции твердотопливного котла можно использовать следующие варианты:

1. Приборы с нижним горением имеют специальную дверцу для загрузки порции горючего. Эта дверка расположена в верхней половине камеры сгорания, хотя сами дрова перегорают в нижней части. Благодаря этому верхние слои свежеуложенных дров под собственным весом постепенно опускаются на дно камеры. Дожигание продуктов горения происходит в верхней части топочного отсека. Воздушные потоки движутся через топку снизу вверх естественным или принудительным образом.

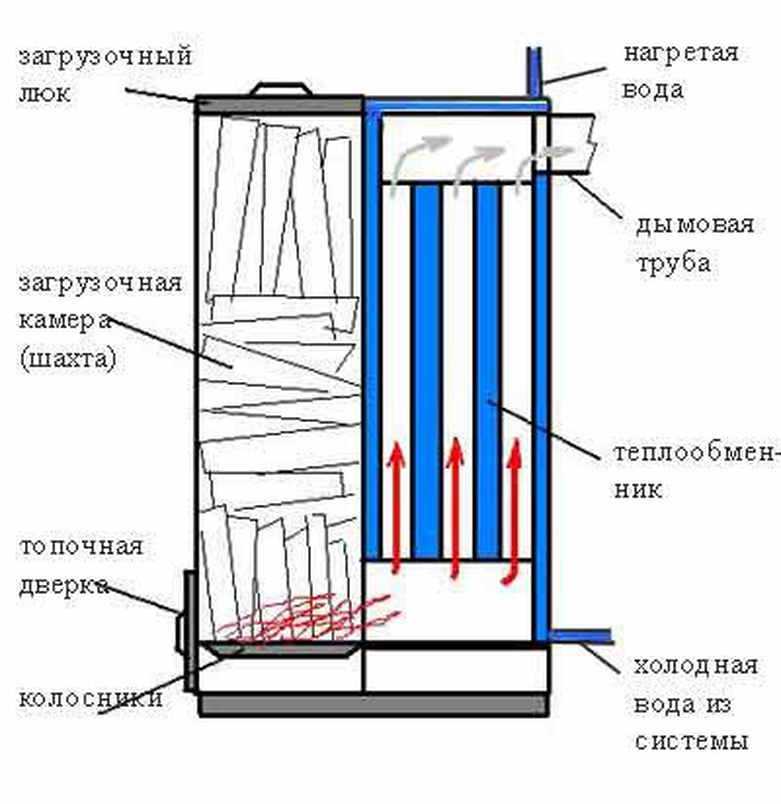

2. Агрегаты с верхним горением еще называют шахтными. Здесь тоже дверца расположена в верхней части камеры, а нисходящее движение потоков горячего воздуха обусловлено наличием принудительной тяги. Вентилятор гонит воздух сверху вниз, где и происходит горение. В процессе движения воздух дополнительно просушивает и подогревает дрова.

Проще всего самостоятельно сделать конструкцию с нижним горением, поскольку в этом варианте можно обойтись без использования вентилятора и устроить естественную тягу. Более сложные конструкции должны соответствовать определенным требованиям к качеству сборки всех составляющих.

Кроме этого, все твердотопливные агрегаты бывают с обычным режимом горения и с выходом на пиролиз. В последнем случае твердое топливо разлагается на составляющие, которые сгорают по отдельности. Второй вариант более сложный в реализации, потому что нужно установить две камеры сгорания.

Выбор модели котла зависит от используемого топлива. Поскольку температура горения угля выше, чем у дров, теплообменник, колосники и корпус прибора делают из стали с большей толщиной, чем для дровяного котла. Вместо стали можно использовать огнеупорный кирпич.

Как сделать своими руками электрический котел для отопления дома

Теплообменник на дымоход

Смонтированный на дымоход теплообменник использует вылетающую в трубу тепловую энергию

На дачах и в банях у «народных умельцев» можно увидеть самодельный водяной или воздушный теплообменник, установленный на дымоход небольшой печи. Получается очень выгодно: тепло не уходит вместе с дымом, а часть его служит для нагрева воды.

Установив теплообменник на дымоход для отопления, можно получать довольно большое количество горячей воды. Конечно, этого не хватит, чтобы обогреть весь дом, но достаточно, чтобы поставить в предбаннике один-два радиатора. Использовать теплообменник на дымоход можно как для отопления, так и для быстрого нагрева воды в бане.

Подобное устройство может быть очень простым в изготовлении. За основу можно взять отрезок большой трубы диаметром 500–700 мм, или сварить бак из нержавейки. В центре конструкции будет проходить вертикальная труба, соответствующая диаметру дымохода, а сверху и снизу должны быть приварены два патрубка.

Изготовление теплообменника для отопления своими руками может стать способом устроить в доме полноценное водяное отопление без приобретения дорогостоящего оборудования.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Как избежать проблем при строительстве и эксплуатации

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.
