Печь-камин своими руками из кирпича: пошаговая инструкция с фото и видео, монтаж и прочее

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

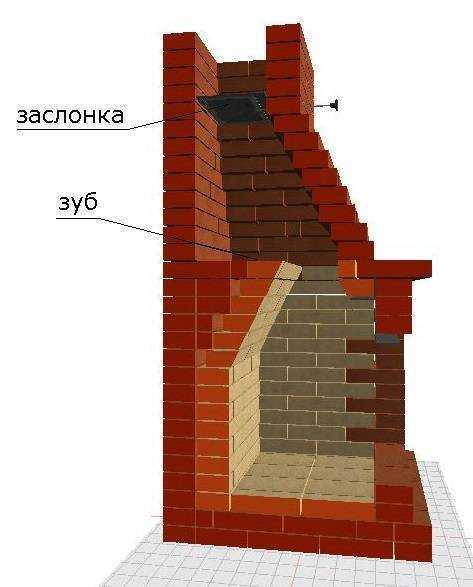

Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.

10 ФОТО идей — русская печь барбекю мангал казан

Русские печи из кирпича славятся по всеми миру, они надежные, простые и эффективные. Функционал обычной печи может устраивать не всех, многие любят барбекю на мангале, для других приготовление в казане необходимая кулинарная возможность. Если все это объединить в одной конструкции, то получится хорошая печь, которая удовлетворит большинство кулинарных потребностей.

У ниже представленной печи, кладка состоит из красного и черного кирпича, такое сочетание придает конструкции красивый вид.

Русская печь целиком из шамотного кирпича, внизу расположен овальный дровяник. В конструкции предусмотрена верхняя полка, её можно использовать как для хранения необходимых принадлежностей, так и для дополнения элементами быта, допустим разместить настенные часы.

Кладка печи из шамотного кирпича выдерживают очень высокие температуры, благодаря этому такие конструкции популярны. Поэтому печь из шамотного кирпича будет дороже чем из обычного.

Русская печь из кирпича с законченной овальной конструкцией, имеются две верхние секции для хранения необходимых вещей.

Печь с комбинированным сочетанием кирпичной кладки различных цветов, выглядит отлично. В конструкции дополнительно встроена раковина.

Русская печь из кирпича с тремя дровяниками, некоторые можно использовать как места под хранения необходимых принадлежностей.

Печь состоит частично из обожжённого кирпича, присутствуют в необходимые элементы для полного функционирования.

Топка печи состоит шамотного кирпича, ведь она нагревается больше всего

При постоянной работе печи наиболее важно обеспечить пожарную безопасность

Эта печная конструкция станет отличным кухонным комплексом в повседневном быту.

Русская печь из кирпича стандартных размеров. Стеклянная дверца топки позволяет насладится завораживающим видом горения топлива.

Читать полностью (ссылка)

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

кирпич керамический красный марки 150;
кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

Кирпичи должны быть одного размера;
Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
Для облицовки выбирайте декоративные кирпичи;
Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

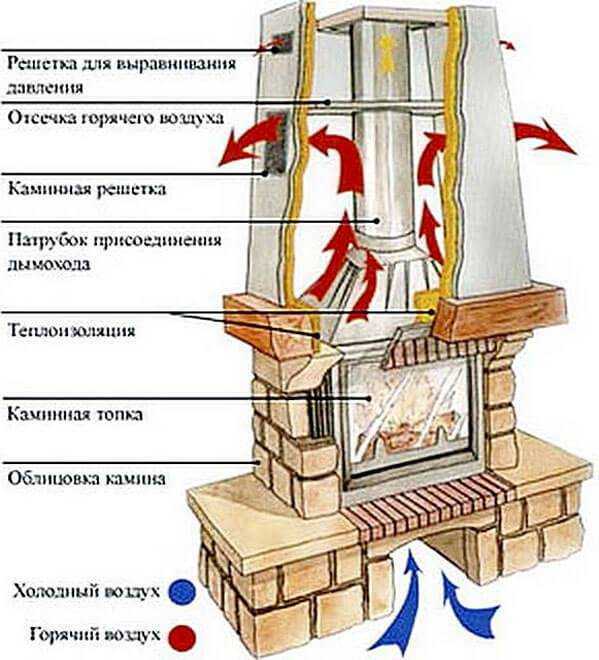

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О₂ снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

+	–
Сразу, как только начинает топиться печка, ощущается тепло	Маленькая теплоёмкость корпуса. Как только заканчивается процесс тления, печь практически сразу остывает
Более высокий уровень КПД, если сравнивать с каминами, у которых открытая топка или с обычными кирпичными дровяными печьми	Хорошо отапливается только то помещение, где расположена печка-камин или дом, у которого открытая планировка. Но наличие водяного контура устраняет данную проблему
Возможность использования автоматики, чтобы регулировать теплотворность	В качестве топлива ни в коем случае не использовать уголь. Подходит только топка сухими дровами, чтобы детали конструкции не повредились
Более безопасная модель, нежели топка с открытым типом	Дорогостоящее удовольствие
Гибкость конструкции, на которой можно установить конфорки, водяные рубашки, баки для воды
Независимость системы от электроснабжения
Маленькие размеры и отличная эргономика. Разнообразные дизайнерские решения
Вес среднего размера готовой печи не такой уж и большой. Её можно устанавливать, хоть и не рекомендуется, без отдельной фундаментальной части прямо на пол.

Таблица: виды печей-каминов

Вид	Описание
Массивная печка-камин с лежанкой	Громоздкая и занимает очень много драгоценного пространства. Печку можно протапливать отдельно от камина. На тёплой лежанке можно просто отдыхать или даже лечить больные суставы или спину. Она прекрасно сохраняет тепло в помещениях дома в зимнее время года.Правда, она имеет высокую стоимость из-за большого количества необходимых материалов и, само собой, её большой размер
Вариант компактной пристенной печки-камина	Такая конструкция прекрасно подойдёт для не слишком больших домов. С её помощью можно обогреть одновременно 2 комнаты. Печка и камин соединены, но их всё равно можно протапливать отдельно друг от друга. Зажигая камин, можно создать уютную атмосферу в помещении, а если растопить и камин, и печку, то помещения будут прогреваться максимально быстро. В ней нет варочной поверхности. И это её недостаток
Печь-камин, разделяющая комнату на 2 зоны	Такой печкой можно отлично зонировать большую комнату дома. Эта модель печи тоже имеет не слишком большие размеры. Её можно соорудить так, что её стена будет выходить в соседнее помещение. Такой вариант печки вполне возможно оснастить варочной поверхностью и духовым шкафом. На ней можно соорудить каминную полку и расставить на ней декоративные элементы или фотографии. На ней же можно сушить травы, овощи или фрукты.
Сооружение в форме квадрата	Её несомненными плюсами являются её аккуратность и компактность. Обогрев двух комнат таким сооружением вполне возможен, если тщательно продумать место, куда её установить. Только вот варочной плиты в этой модели нет, поэтому ею можно только отапливать помещение и декорировать его.
Многофункциональная печка-камин	Сможет обогреть 2 комнаты дома. Обычно каминную её часть поворачивают в сторону зала или спальни, а печную часть располагают в кухонной зоне. Под камином устраивается ниша, где можно подсушивать дрова. Они будут разносить по дому приятные древесные ароматы.

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время

Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

Где размещать камин, его функции, и какое топливо использовать

1) Место.

Камин на даче

От помещения зависит многое. Где обычно принято устанавливать камины?

в основной комнате частного или загородного дома;
на даче;
в сауне;
в гараже;
в кафе или ресторане;
и даже на улице.

В каждом конкретном случае возможности по установке камина будут разные, и требования к нему тоже будут различаться.

2) Функции.

Камин как украшение

В зависимости от типа камина и его конструкции, он может выполнять различные функции:

обогрев жилища;
декоративная функция (украшение интерьера, обеспечение возможности любоваться огнем, и др.);
приготовление пищи;
нагрев воды (при использовании водного контура).

3) Топливо.

В зависимости от типа используемого топлива, камины подразделяются на такие виды:

дровяные – в качестве топлива используются дрова, древесные пеллеты и брикеты;
угольные – топливом является уголь;
газовые – могут подключаться либо к централизованной газовой сети, либо использовать в качестве топлива баллоны с газом (пропан или бутан);
электрические – получают питание из электрической сети;
дизельные – источником энергии является стандартное дизельное топливо;
биокамины – наиболее экологически чистый вариант, в качестве топлива может использоваться торф, сухой спирт, гранулы из опилок, биоэтанол, биогаз, произведенный из растительных масел биодизель, и др.;
комбинированные – чаще всего используют комбинацию газ + электричество;
декоративные – никакого топлива не используют, могут в незначительном количестве потреблять электричество.

Чугунные печи от производителей

Сегодня не составит труда подобрать отличный вариант для конкретного дома из широкого перечня представленных чугунных моделей. Они выполнены в виде топочной камеры, заключенной в металлический корпус. Между стенками топки и корпуса имеется зазор, по которому происходит движение воздуха. Так как чугун обладает отличной теплопроводностью, то нет необходимости делать дымовой канал в виде лабиринта для эффективной отдачи тепла. Горячий воздух, нагретый пламенем костра, быстро передаст свою энергию через стенки топки к циркулирующим потокам.

На этом сложность выбора не преодолена, так как предстоит отдать предпочтение тому или иному производителю, а так как сравнивать модели по одному параметру при схожих показателях остальных можно бесконечно долго, то представляем некоторые бренды, заслужившие доверие пользователей.

Термофор. Российская компания специализируется на производстве высокотехнологических отопительных систем. Печи Термофор представлены моделями, имеющими оригинальные названия: «Огонь-батарея», «Гимназист», «Доцент», «Профессор»

Нетрудно догадаться, что под важностью статуса скрывается мощность устройства. Кроме того, все модели оснащены электронной регулировкой интенсивности горения, автоматической системой поддержки постоянной температуры, дополнительным оборудованием для приготовления пищи. Устройство Термофор

Устройство Термофор

Экокамин. Популярной маркой от компании является модели с названием «Бавария». Это целый ряд устройств, отличающихся по характеристикам. Они предназначены для установки в углу комнаты и у стены. Большинство моделей вместе с камином оснащаются водяным контуром

На его наличие следует обращать внимание при покупке, так как имеются и варианты без него

Аппарат под маркой Экокамин

Мета. Отрадно то, что данная компания тоже представляет нашу страну. Названия моделей происходят от названий российских рек. Известны варианты, такие как Ангара, Енисей, Ока. Приведенный пример демонстрирует устройство для углового размещения. В качестве топлива используются дрова, ведь лучшего варианта для дачи просто не найти.

Угловой аппарат марки Мета

Из чего состоит печь-камин

Наиболее часто печь-каминами обустраивают загородные дома

Если вы планируете делать это самостоятельно, важно знать, какие элементы включает в себя такая печь:

Варочная плита . Как правило, располагается в помещении кухни.
Топка находится со стороны гостиной. Предназначена для обогрева, снабжена чугунной дверцей с жаростойким стеклом.
Дымосборник располагается над топочными окнами, встроен в топку.
Расширенный дымоход объединяет оба топочных отверстия.
Задвижки установлены на каждый канал, из которого выходит дым.
Зольники оснащены выдвижным ящиком, предназначенным для скопления золы, и отделенными от топок колосниками.
Дополнительные дверцы , позволяющие наблюдать за пламенем, изготовлены из чугуна и жаростойкого стекла.

Необходимо правильно разместить эти элементы, для чего заранее создается эскиз.

Классическая

Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.

На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.

На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.

На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов – продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.

На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.
