Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

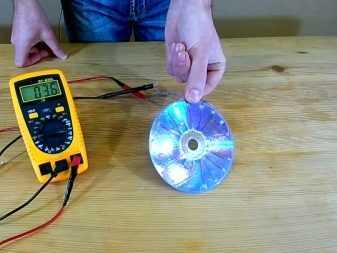

Солнечные батареи из подручных материалов

Если нет желания вкладывать больших денег в панели, но вам интересно попробовать на что они способны, можно собрать простейшую солнечную панель из старых радиодеталей самостоятельно.

Батарея из транзисторов

Для сборки нужны старые советские транзисторы в железных корпусах, типа КТ819 или МП21-МП43 и подобные. Их корпус напоминает летающую тарелку, две половинки которой соединены между собой, а шов закатан. Для разбора сточите поясок, и потяните половины в разные стороны. Внутри вы увидите кристалл кремния с двумя электродами, поместите его под яркий свет и вольтметром определите: между какими ножками присутствует самое высокое напряжение. Мощность одного самодельного фотоэлемента мала, а напряжение едва доходит до 0,3–0,5 Вт, вам понадобится порядка 30–40 штук, чтобы достичь желаемых 12 Вт, при этом токи будут маленькими.

Батарея из диодов

Диоды типа Д223Б выдают порядка 0,35 В на ярком солнце. Их корпус выполнен из стекла, но покрыт краской. Чтобы она сошла, залейте диоды растворителем, и оставьте на пару часов полежать, желательно в теплом, проветриваемом помещении, потом краска легко счищается. Ну а дальше вам придется спаять их в батарею, как было описано выше, для достижения нужного напряжения и тока.

Панель из фольги

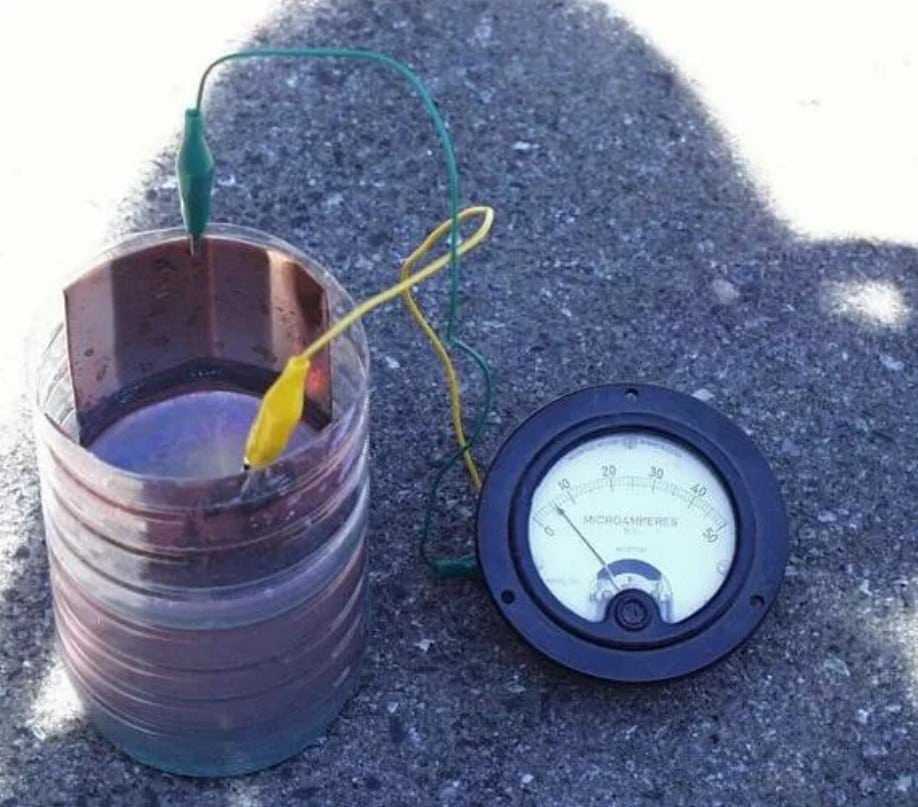

Можно сделать батарею с помощью медной фольги. Для этого нужно взять два листа площадью 45 см2, очистить от жира окислов с помощью наждачной бумаги, отмыть в мыльном растворе. После нужно разогреть один из них, например, на электроплите (больше киловатта) до красно-оранжевого цвета, потом медь начнет чернеть – это появился оксид меди, держим еще 30 секунд. Выключите плиту и пусть все плавно остынет. На листе появится слой оксида черного цвета. Промываем под проточной водой, чтобы сошли крупные частицы оксида, должна остаться тонкая пленка, нельзя механически воздействовать на поверхность – скрести ее, чистить и гнуть.

Получится один лист со слоем оксида, а второй чистый, поместите их в емкость, отлично подойдет обрезанная 5-л бутылка. Лист с окисью будет у нас «минусом», а чистый «плюсом». Они не должны соприкасаться. Емкость наполняем солевым раствором (примерно 1 ложка соли на 1 литр воды).  Таким образом, вы получите 1 ячейку для солнечного элемента.

Солнечная батарея из транзисторов своими руками: пошаговая инструкция, видео по сборке

Альтернативные источники электроэнергии набирают популярность с каждым годом. Постоянные повышения тарифов на электроэнергию способствуют этой тенденции. Одна из причин, заставляющая людей искать нетрадиционные источники питания — это полное отсутствие возможности подключения к сетям общего пользования.Наиболее востребованными на рынке альтернативных источников питания являются солнечные батареи. Эти источники используют эффект получения электрического тока при воздействии солнечной энергии на полупроводниковые структуры, изготовленные из чистого кремния.

Первые солнечные фотопластины были слишком дорогими, их использование для получения электроэнергии не было рентабельным. Технологии производства кремниевых солнечных батарей постоянно совершенствуются и сейчас можно приобрести солнечную электростанцию для дома по доступной цене.

Энергия света бесплатна, и если мини-электростанции на кремниевых элементах будут достаточно дешевы, то такие альтернативные источники питания станут рентабельными и получат очень широкое распространение.

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Подготовка всех необходимых элементов

После окончания теоретических расчетов можно переходить к покупке самых главных участников всего мероприятия – солнечным модулям. Лучшим вариантом будет покупка таких устройств в специализированном магазине, так как есть возможность самому убедиться в качестве и сохранности приобретения. Заказывая такие хрупкие элементы по почте или через интернет, существует огромная вероятность приобретения бракованного или испорченного в процессе пересылки материала.

Купив автономные модули, начинаем сбор необходимых составляющих для изготовления батарей. Технология сборки не такая сложная, как может показаться на первый взгляд. Для этого понадобятся:

• солнечные преобразователи,
• конвертер,
• аккумуляторы,
• контроллер,
• несколько деревянных досок,
• несколько квадратных метров ДВП или фанеры,
• столько же метров оргстекла,
• герметик,
• саморезы,
• краска,
• провода.

Изготовлению солнечной батареи предшествует определение размера каждой отдельной батареи. В принципе, размер может быть любой и зависит только от удобства изготовления и последующего монтажа на фасад или крышу дома.

Воплощение задуманного.

Технология сборки альтернативных панелей заключается в следующем. Первым делом собирается корпус будущей батареи. Он напоминает деревянный поддон с отверстиями на обратной стороне. Вентиляция необходима не только для охлаждения батарей, но и для предотвращения конденсации влаги внутри закрытого пространства.

Чтобы максимально обезопасить начинку солнечных батарей все стыки промазываются герметиком, что бы исключить попадание влаги во время осадков.

Собирать сами солнечные элементы удобнее всего на токонепроводящим каркасе и затем уже в собранном виде устанавливать в корпус устройства. Соединение всех элементов лучше всего производить в последовательном виде. Такое соединение обеспечивает наилучшую производительность.

На конечном этапе изготовления солнечной батареи,  производится установка защитных устройств, для предотвращения разряда аккумулятор в темное время суток от самих батарей и установка лицевого стекла на собранную конструкцию.

Количество таких батарей зависит от выбранной мощности и доступного свободного места для их установки. Последующая схема собирается, так же как и в обычных солнечных установках.

Позиционирование модулей

Немаловажным аспектом является размещение  готовых панелей. Оптимальным местом размещения станет крыша здания. Такой вариант позволит батареям находиться максимальное время под действием солнечных лучей, а значит функционировать на полную мощность.

Если же по каким либо причинам подобное размещение невозможно, придется размещать установки на стенах. Для такого крепления стоит выбрать солнечную сторону, которая наибольшее количество времени находится под действием солнечных лучей. Лучше соорудить конструкцию, позволяющую расположить панели под углом к стене, что позволить батарее в большей степени воспринимать свет.

Не стоит забывать о том, что в дальнейшем устройство придется обслуживать, поэтому расположение на стене в этом плане конечно удобнее, но производительность ниже, чем у крышной установки. Поэтому решение данного вопроса ложится полностью на плечи владельца автономного источника.

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.

Солнечная батарея из диодов и транзисторов

В хозяйстве радиоконструктора всегда найдутся старые диоды и транзисторы от ставших ненужными радиоприемников и телевизоров. В умелых руках это — богатство, которому можно найти дельное применение. Например, сделать солнечную батарею своими руками для питания в походных условиях транзисторного радиоприемника. Как известно, при освещении светом полупроводник становится источником электрического тока — фотоэлементом. Этим свойством мы и воспользуемся.

Сила тока и электродвижущая сила такого фотоэлемента зависят от материала полупроводника, величины его поверхности и освещенности. Но чтобы превратить диод или транзистор в фотоэлемент, нужно добраться до полупроводникового кристалла, а, говоря точнее, его нужно вскрыть.

Как это сделать, расскажем чуть позже, а пока загляните в таблицу, где приведены параметры самодельных фотоэлементов. Все значения получены при освещении лампой мощностью 60 Вт на расстоянии 170 мм , что примерно соответствует интенсивности солнечного света в погожий осенний день.

Как видно из таблицы, энергия, вырабатываемая одним фотоэлементом, очень мала, поэтому их объединяют в батареи. Чтобы увеличить ток, отдаваемый во внешнюю цепь, одинаковые фотоэлементы соединяют последовательно. Но наилучших результатов можно добиться при смешанном соединении, когда фотобатарею собирают из последовательно соединенных групп, каждая из которых составляется из одинаковых параллельно соединенных элементов (рис. 3).

Предварительно подготовленные группы диодов собирают на пластине из гетинакса, органического стекла или текстолита, например, так, как показано на рисунке 4. Между собой элементы соединяются тонкими лужеными медными проводами.

Выводы, подходящие к кристаллу, лучше не паять, так как при этом от высокой температуры можно повредить полупроводниковый кристалл. Пластину с фотоэлементом поместите в прочный корпус с прозрачной верхней крышкой. Оба вывода подпаяйте к разъему — к нему будете подключать шнур от радиоприемника.

Солнечная фотобатарея из 20 диодов КД202 (пять групп по четыре параллельно соединенных фотоэлемента) на солнце генерирует напряжение до 2,1 В при токе до 0,8 мА. Этого вполне достаточно для того, чтобы питать радиоприемник на одном-двух транзисторах.

Теперь о том, как превратить диоды и транзисторы в фотоэлементы. Приготовьте тиски, бокорезы, плоскогубцы, острый нож, небольшой молоток, паяльник, оловянно- свинцовый припой ПОС-60, канифоль, пинцет, тестер или микроамперметр на 50-300 мкА и батарейку на 4,5 В. Диоды Д7, Д226, Д237 и другие в похожих корпусах следует разбирать так. Сначала отрежьте бокорезами выводы по линиям А и Б (рис.1). Смятую при этом трубочку В аккуратно расправьте, чтобы освободить вывод Г. Затем диод зажмите в тисках за фланец.

Приложите к сварному шву острый нож и, несильно ударив по тыльной стороне ножа, удалите крышку. Следите за тем, чтобы лезвие ножа не проходило глубоко вовнутрь — иначе можно повредить кристалл. Вывод Д очистите от краски — фотоэлемент готов. У диодов КД202 (а также Д214, Д215, Д242-Д247) плоскогубцами откусите фланец А (рис.2) и отрежьте вывод Б. Как и в предыдущем случае, расправьте смятую трубку В, освободите гибкий вывод Г.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно

И хочется вас уверить – она будет не хуже покупных аналогов

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

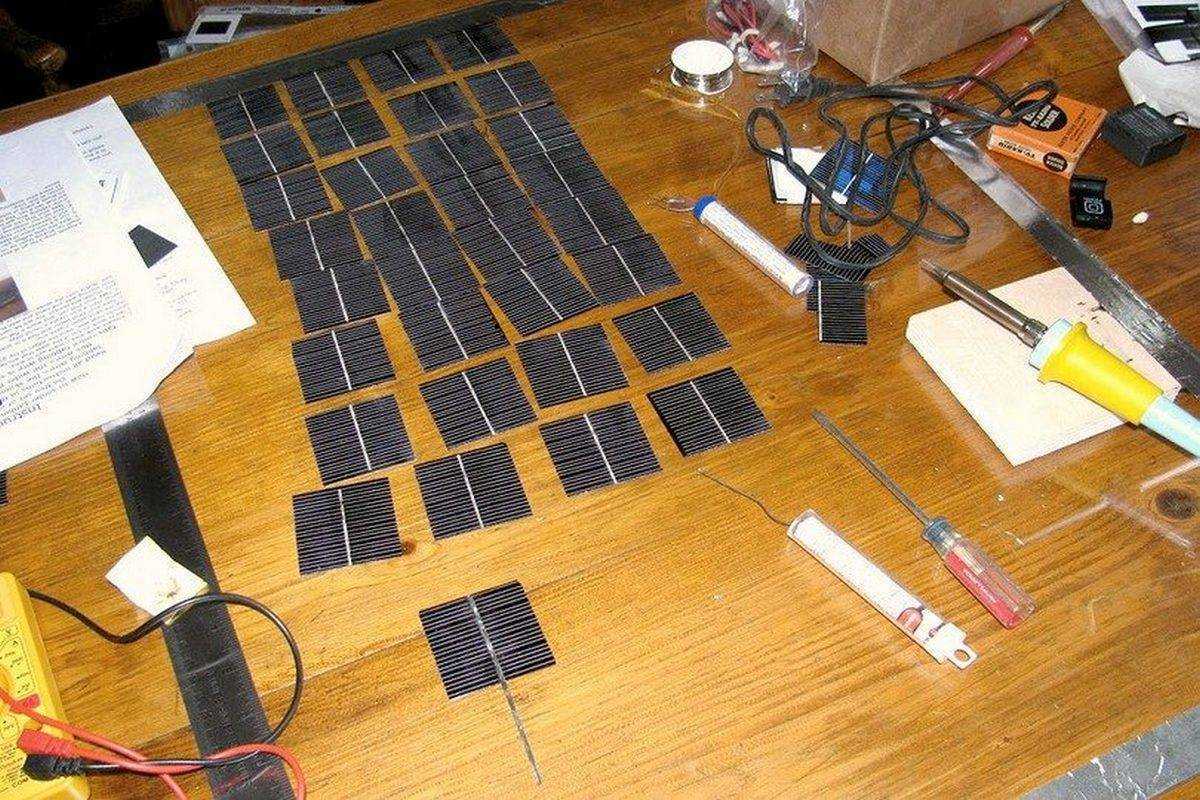

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

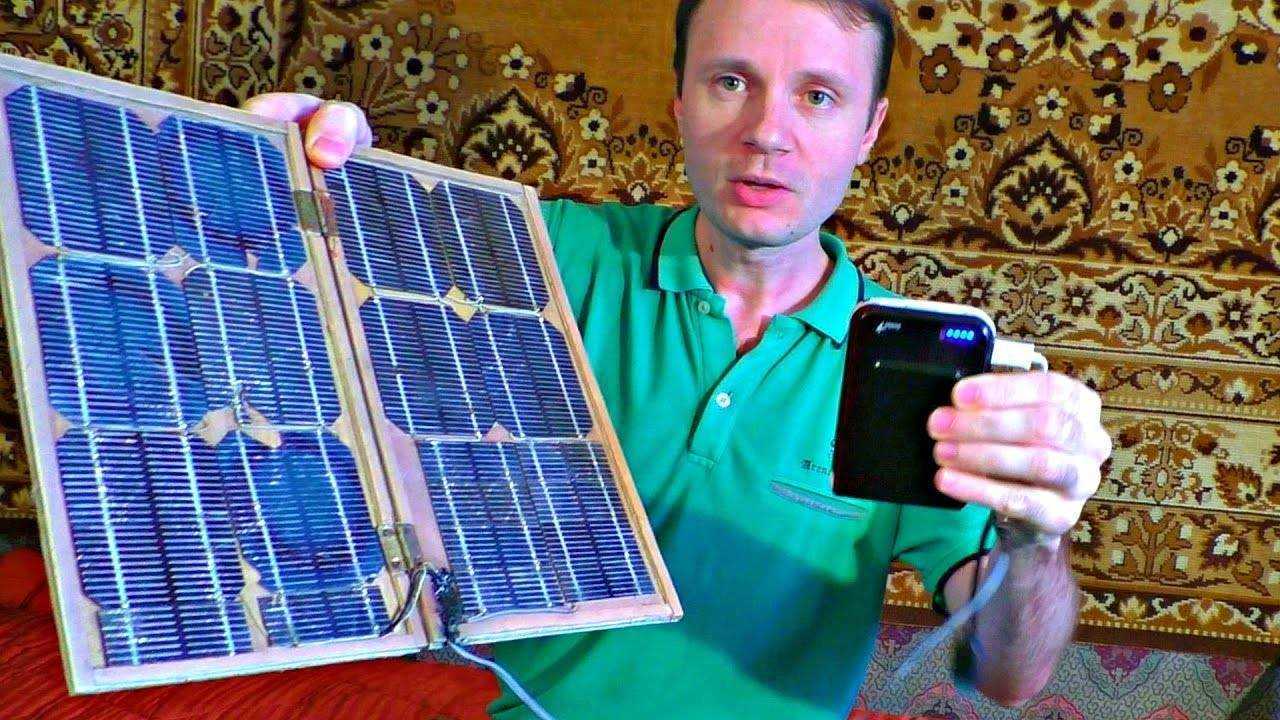

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры

В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий

Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования

Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей

Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения. К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг

Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов

К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг. Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.

• Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
• На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор. О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео

О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео.

Сложность использования солнечной и ветряной энергии

Но при этом некоторые страны будут в них сильно нуждаться. Ведь на нашей планете есть места, где в течение года возникают многодневные периоды отсутствия света и ветра. В качестве можно привести Германию, которая расположена в более высоких широтах — страна будет вынуждена больше пользоваться резервными хранилищами. Недавно на родине сосисок и пива уже было что-то вроде «темной депрессии». Это длилось около двух недель.

В некоторых местах нашей планеты иногда ощущается дефицит солнечного света

В конечном итоге получается, что в будущем человечество все-таки сможет перейти на возобновляемые источники энергии. Но процесс отказа от привычных электростанций будет происходить по-разному, в зависимости от местоположения страны и наличия ресурсов. Исследователи подчеркивают, что переход будет даваться людям тяжело и многое также зависит от общественных и политических факторов. Ведь перед постройкой солнечных и ветряных электростанций необходимо, чтобы к этому были готовы народ и органы власти.

А может, будущее за ядерной энергией?

Звучит интригующе, но некоторые группы ученые считают, что нашу планету одними солнечными и ветряными электростанциями не спасти. Свое мнение они объясняют тем, что концентрация углекислого газа на планете будет снижаться слишком медленно. Этой скорости вряд ли хватит на предотвращение климатической катастрофы. В качестве альтернативного источника энергии ученые и основатель Microsoft Билл Гейтс (Bill Gates) предлагают использовать ядерные электростанции. Подробнее об этом можно почитать на нашем сайте.

Пошаговый процесс сборки

Чтобы построить панель понадобится:

• Алюминиевые уголки.
• Фанера, ДВП или ДСП.
• Герметик.
• Прозрачное защитное покрытие (оргстекло или стекло с низким содержанием железа, каленное).
• Солнечные батареи.
• Шина для пайки СЭ (в идеале) или оплетка от провода, провод.
• Кабель.
• Шуруповерт.
• Саморезы, уголки и прочие метизы.
• Ножовка по металлу.

Сборка каркаса

Когда вы определились, какого размера должна быть панель – вырежьте шаблон из картона, разложите на нем кремниевые элементы, оставляя зазор между ними 3–5 мм. Кремний – очень хрупкий материал, этот зазор нужен, чтобы пластины не треснули в процессе нагревания и охлаждения. Затем обрежьте шаблон по размерам и приступайте к сборке алюминиевого каркаса. Можно соединять детали внахлест или встык, но для последнего нужно резать материал под 45 градусов, для этого удобно использовать стусло. Не забудьте вклеить защитное стекло, прежде чем смонтируете щит с солнечными элементами.

Спайка пластин

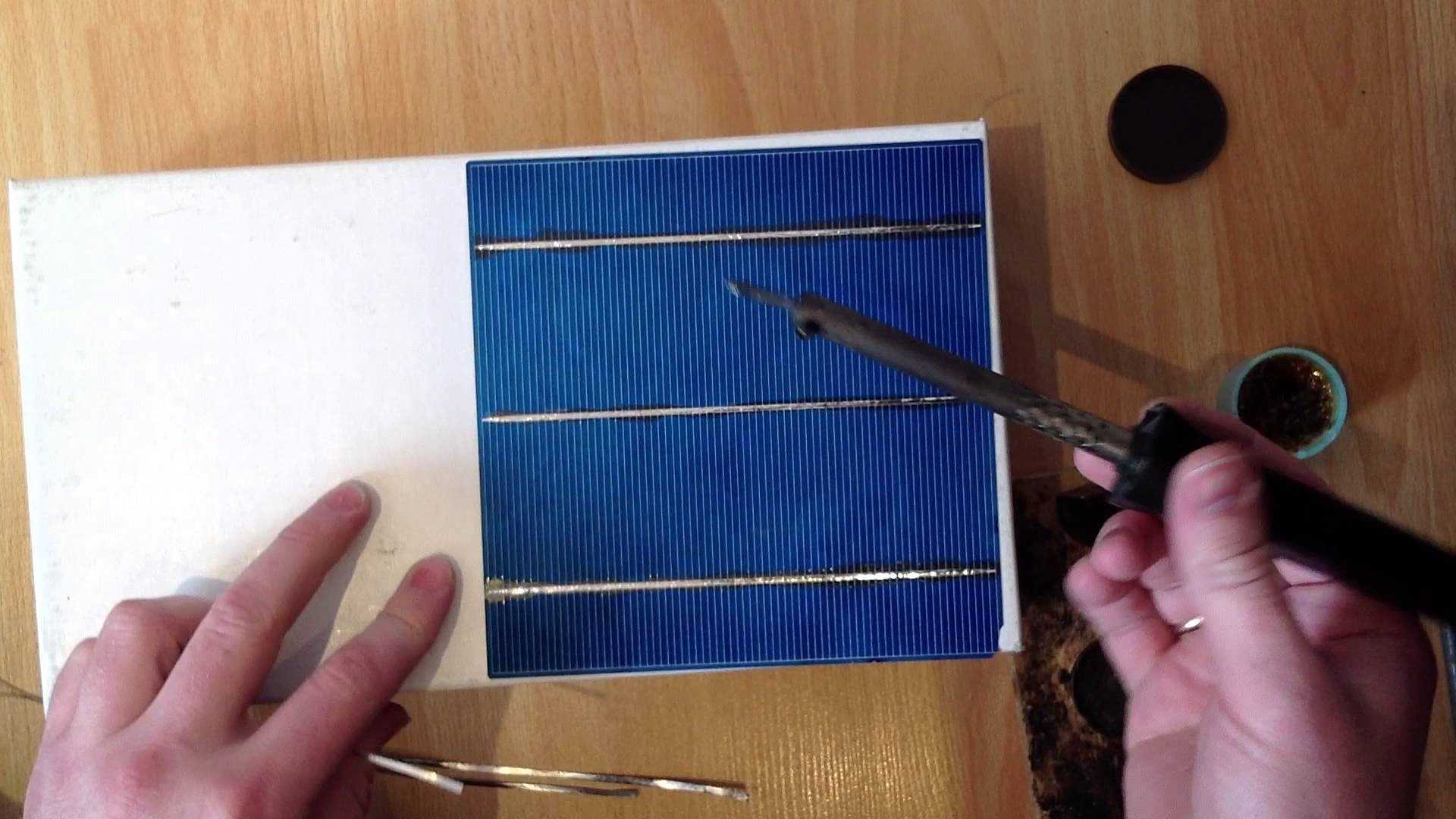

На обратной стороне пластин нанесен металлический слой серебристого цвета. Он поддается лужению с применением кислотного флюса. Заранее залудите провод или шину. Шина – это плоский проводник. Если такой нет, можно использовать оплетку кабеля или тонкий провод.

Далее, нужно кисточкой нанести флюс на металлический слой на кремнии, быстрыми движениями паяльника размазать каплю припоя, когда поверхность станет более однородной и блестящей – контакт залужен. Некоторые используют флюс-карандаш. Не пробовал, но им, кажется, будет удобно работать. Припой ПОС-61 – подойдет для пайки. Последовательное соединение пластин повышает выходное напряжение, соединение групп в параллель – выходной ток.

Здесь есть две рекомендации:

1. Не перегрей! Чтобы не повредить пластину и контакт нельзя долго задерживаться паяльником, для этого нужен паяльник мощностью от 30 до 60 Вт, с теплоемким жалом (т. е. потолще).
2. Не расколи! Пластины очень тонкие и хрупкие. Во время пайки положите пластины на мягкий толстый картон, пенопласт, пенофол, тряпку, в конце концов. Это уменьшит вероятность скола при надавливании паяльником или переворачивании элементов.

Дополнительно нужно установить диод Шоттки. Если вы хотите избежать обратного тока от аккумулятора в темное время суток, то диод можно установить между батареей и аккумулятором. Производители не ставят диодов вовсе.

Сборка панели

Задняя крышка может быть выполнена из пластика, фанеры и других листовых материалов. Просверлите по его площади отверстия для циркуляции воздуха, при этом нужно залить герметиком все электрические соединения, чтобы избежать коррозии. После сборки необходимо установить ее на несущую стационарную конструкцию. Лучше предусмотреть возможность регулировки угла наклона – это поможет достичь оптимальной мощности в разные времена года, подстраивая положение под солнце.

Солнечная батарея своими руками — с чего начать проектирование автономного источника?

Что же необходимо для того чтобы изготовлению солнечных батарей ничего не помешало, и вся сборка прошла, что называется, «как по маслу». На первом этапе необходимо выбрать расчетную мощность солнечных батарей. Для этого потребуется владение нехитрыми математическими навыками.

Каждый электрический прибор в доме имеет свои параметры потребления. Их нетрудно найти в технической документации, которая поставляется вместе с устройством. Если таковых документов не имеется, то не трудно отыскать в интернете похожий прибор того же производителя и посмотреть потребление данным источником.

Оценив свои потребности в электричестве, стоит подумать о том, какие приборы будут включаться одновременно, какие периодически, а какие будут работать постоянно. Такой подход позволит в дальнейшем избежать полной разрядки аккумуляторов за довольно быстрый период.

Следует также учитывать, что солнечные батареи по своей природе выдают максимальное значение не так часто, как этого хотелось бы. Поэтому если накинуть в своих расчетах несколько солнечных модулей про запас, это позволит не испытывать дефицита в выработке электричества.

Проектирование

Нужно произвести правильный расчет мощности панелей, инвертора и емкости аккумулятора. Для этого необходимо определиться, для чего вам нужна солнечная батарея? Если как источник резервного питания, то рассчитайте, какое время резервной работы должна обеспечивать станция, и какое оборудование будет подключено к резервной сети.

Если нужен основной источник энергии, вы должны посчитать, какое количество времени всего в день работает каждый из ваших электроприборов, затем умножить число часов на их мощность. В результате вы узнаете, сколько кВт/ч энергии в день они потребляют. После чего добавьте про запас 20–50%, т. е. умножить количество кВт/ч на 1,2–1,5. Если разделить это число на напряжение АКБ (12 или 24 В) – вы получите емкость (А/ч).

Количество элементов панели подбирается исходя из их мощности и среднесуточного количества часов, когда в ваших широтах светит солнце. То есть если вы за день потребляете 1 кВт/ч, а солнечный день длится в среднем 10 часов, при этом максимально яркий свет падает в течение 4–5 часов, значит:

P=W/(Hs*k),

где P – общая мощность батареи, W – потребляемая мощность, Hs – количество солнечных часов, k – коэффициент максимальной яркости света, т. е. если из 10 часов солнце светит 4 часа очень ярко, а остальное время идет на спад, то он равен 4/10 или 0,4.

Инвертор подбирается исходя из количества работающей техники. В квартирах и домах на распределительных щитках установлены вводные автоматы на 16 А, это примерно 3.5 кВт, значит и инвертора такой мощности вам хватит с головой.

Последний шаг это монтаж всей установки. Самое сложное – это найти оптимальный угол наклона батареи. Нужно опытным путем определить угол, при котором наибольшую продолжительность времени солнечные лучи будут максимально приближены к перпендикулярному положению.

Выбор места для установки электрической гелиопанели

Выбирать место, где будет установлена солнечная панель, необходимо ещё на этапе проектирования. Это может быть либо обращённый на юг скат крыши, либо открытая площадка на загородном участке. Второе, конечно же, предпочтительнее в силу нескольких причин:

• установленную внизу солнечную батарею легче обслуживать;
• на земле проще смонтировать поворотное устройство;
• исключается дополнительная нагрузка на кровлю и её повреждение при установке гелиосистемы.

Место установки электрической панели должно быть открыто для солнечных лучей в течение всего светового дня, поэтому рядом не должно быть деревьев или построек, тень от которых могла бы падать на её поверхность.

Выбирая место для установки гелиосистемы, обязательно учитывают возможность затенения солнечных батарей окружающими предметами

Второе обстоятельство, вынуждающее искать такую площадку до начала сборки солнечной батареи, связано с определением габаритов панели. Собирая устройство своими руками, мы можем достаточно гибко подходить к выбору его размеров. В итоге можно получить установку, которая идеально впишется в экстерьер.

Подбор материалов для создания панели

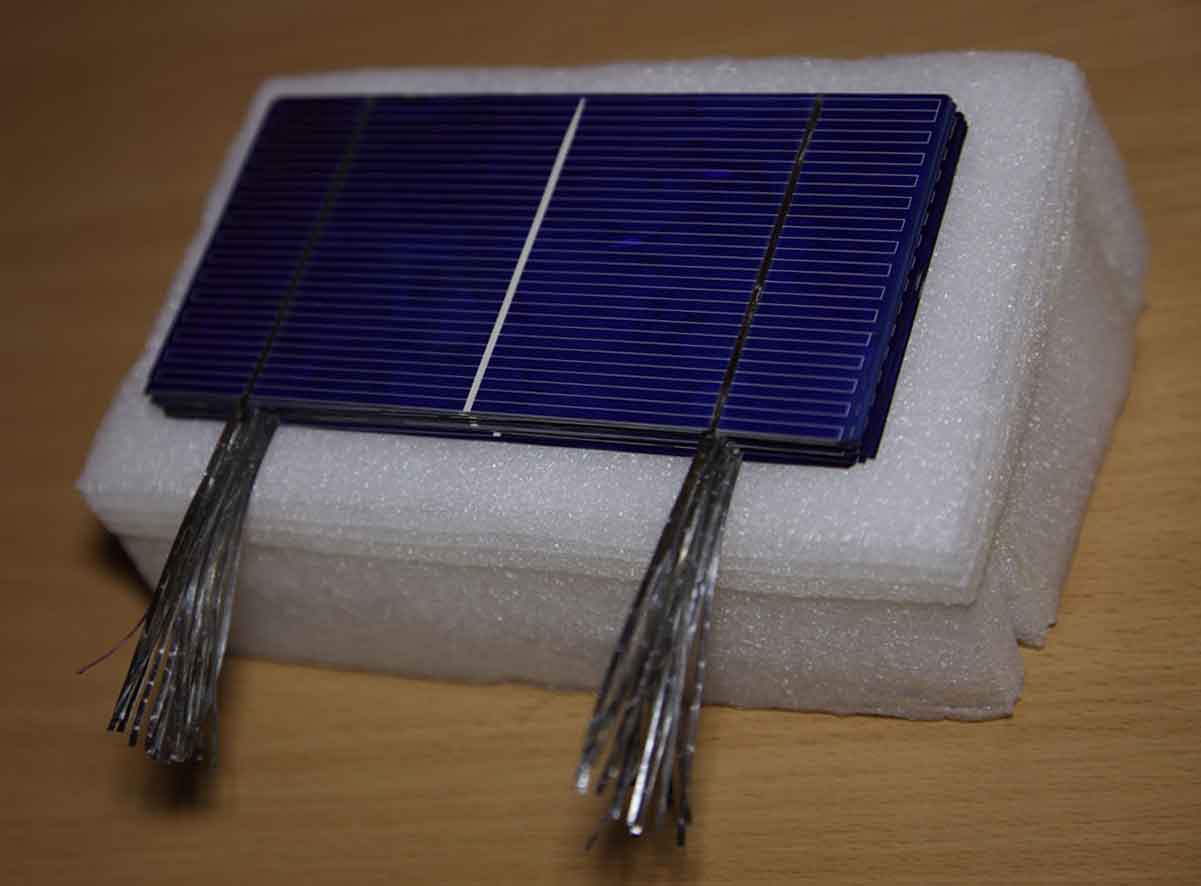

В китайских интернет‑магазинах, а также на аукционе eBay предлагается широчайший выбор элементов для самостоятельного изготовления солнечных батарей с любыми параметрами.

Ещё в недалёком прошлом самодельщики приобретали пластины, отбракованные при производстве, имеющие сколы или другие дефекты, но существенно более дешёвые. Они вполне работоспособны, но имеют немного пониженную отдачу по мощности. Учитывая постоянное снижение цен, сейчас это уже вряд ли целесообразно. Ведь теряя в среднем 10% мощности, мы теряем и в эффективной площади панели. Да и внешний вид батареи, состоящей из пластин с отколотыми кусочками выглядит довольно кустарно.

Можно приобрести такие модули и в российских онлайн‑магазинах, например, molotok.ru предлагает поликристаллические элементы с рабочими параметрами при световом потоке 1,0 кВт/м2:

• Напряжение: холостого хода — 0,55 В, рабочее — 0,5 В.
• Ток: КЗ — 1,5 А, рабочий — 1,2 А.
• Рабочая мощность — 0,62 Вт.
• Габариты — 52х77 мм.
• Цена 29 р.

Совет: Надо учитывать, что элементы очень хрупкие и при транспортировке часть из них может быть повреждена, поэтому при заказе следует предусмотреть некоторый запас по их количеству.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

1. Прямоугольная волна – меандр;
2. Модифицированная синусоида;
3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

• Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
• Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
• Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
• Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).
