Принцип работы и критерии выбора инфракрасного датчика движения

Лучшие модели

Самыми популярными вариантами датчиков движения признаны:

Страж П-314 (цена -2 913,03 руб.)

Их применяют в сфере охраны. Он не дает реакцию на телодвижения животных. Работа распространяется на определение ИК излучения людей. При обнаружении ИК излучения, датчик выясняет вес объекта и сигнализирует на пульт, когда он больше 20 кг.

Преимущества:

• простота в процессе установки;
• имеет модный дизайн;
• его можно устанавливать на улице;

PIR-3SP (цена – 2890 руб.)

Среди беспроводных ДД, большим спросом пользуется PIR-3SP. Он, так же не реагирует на движения животных, применяется в сфере охраны объектов.

Обработка поступающего сигнала происходит микропроцессором, который производит дополнительную проверку информации.

Преимуществами прибора являются:

• подача сигналов тестирования на центральный блок;
• при разряде батареи подается сигнал;
• применение протокола шифрования данных с кодом;

Принцип и условия срабатывания

Устройство регистрирует динамику изменения теплового излучения объекта и общего фона. Мониторинг осуществляется за определенный промежуток времени. Для срабатывания необходимо совмещение определенных условий. Во-первых, изменение положения объекта в пространстве, контролируемом детектором.

Во-вторых, траектория должна проходить перпендикулярно направлению ИК-излучения, генерируемого устройством.

В-третьих, расстояние от источника излучения должно быть достаточным для его уровня восприятия, то есть он должен определить температурную разницу между объектом (с учетом одежды) и окружающим фоном.

Изготовление своими руками

Изготовить самодельный датчик движения с СВЧ, чтобы управлять освещением и другими процессами, несложно. Справиться в этом поможет готовая схема, видео-уроки от любителей и рекомендации профессионала. Представим вариант простого изготовления микроволнового датчика по четкой схеме.

Сердце детектора — генератор с радио-микроволновым принципом работы и антенна. На представленной схеме это показано:

Транзистор VT1 — высокочастотный генератор и радиоприемник. Детекторный диод создает выпрямление напряжения и подает смещение на транзистор VT2. Трансформатор Т1 с обмотками настроен на разной частоте. В первоначальном положении, когда антенна не подвергается воздействию внешней емкостью, амплитуда сигналов создает взаимную компенсацию и на детекторе VD1 не имеется напряжения. Когда изменяется частота, их амплитуды начинают складываться и детектироваться с помощью диода. Транзистор VT2 открывается. Как компаратор, чтобы произошла четкая отработка состоянии включения и выключения, применяется тиристор VS1, управляющий силовым реле на 12 Вольт.

Функции объёмного датчика

Основная функция сенсора – распознавание движения объекта разной величины в одной или нескольких защитных зонах (в салоне, снаружи автомобиля).

Датчик также отвечает за передачу сигнала на главный блок автосигнализации о проблемах с безопасностью авто. Является дополнительным защитным инструментом, который оповестит о попытке несанкционированного проникновения в салон авто, если не сработают концевые выключатели и шок-сенсор.

При этом однозонное устройство реагирует на движения только внутри салона, а двухзонный датчик объёма дополнительно сигнализирует о близком приближении злоумышленника к машине.

Устройство и схема

Индукционный датчик, как и любое электронное устройство, состоит из связанных друг с другом узлов, обеспечивающих бесперебойность его работы. В качестве основных элементов аппарата можно выделить следующее.

Генератор

Ключевой задачей генератора является создание магнитного поля, на основе которого, в частности, строится принцип действия индукционного датчика, а также образуются зоны активности с объектом.

Триггер Шмидта

Триггер Шмидта представляет собой отдельный элемент, основным назначением которого считается обеспечение гистерезиса в процессе переключения устройства.

Усилитель

Усилительное устройство используется в качестве элемента, способного повышать значение амплитуды импульса, что позволяет сигналу быстрее достигать необходимого параметра.

Специальный индикатор

Диодный индикатор, свидетельствующий о фактическом состоянии контроллера. Кроме того, светодиод используется для обеспечения достаточного контроля функционирования индукционного датчика, а также, чтобы обеспечить достаточную оперативность в процессе настройки.

Компаунд

Компаунд предназначается для защиты устройства, поскольку может предотвратить попадание жидкости, в частности воды, внутрь корпуса индукционного датчика, а также снижает риск загрязнения оборудования, так как пыль может спровоцировать его поломку.

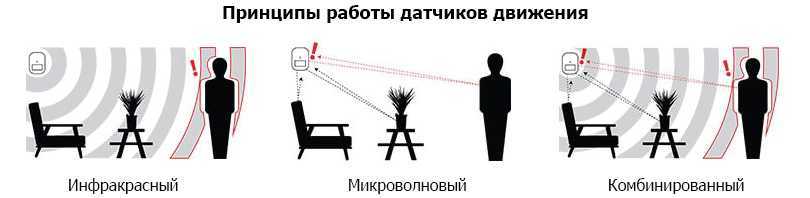

Виды датчиков движения

Есть множество классификаций регистрирующих движение приборов, но главным остаётся принцип градации по типу устройства. Для того, чтобы почувствовать движение, прибору нужно зарегистрировать изменение определённых параметров. Реализовано это может быть различными способами – с помощью микроволн, ультразвуковых колебаний и других физических явлений. Такие датчики являются активными – они постоянно испускают поток излучений, а после появления движущегося тела регистрируют отражения волновых колебаний.

Мнение эксперта

Яковлев Алексей Сергеевич

Электрик с 20 летним стажем и богатым опытом

В жилых помещениях, в том числе для интеграции с системой «Умный дом», чаще всего применяются инфракрасные датчики. Они имеют целый ряд достоинств, которые делают их оптимальными для исполнения задач.

Практические примеры реализации индуктивных датчиков

На практике конструкции индуктивных датчиков могут быть реализованы по-разному. Самое простое исполнение и включение у двухпроводного одинарного датчика, который контролирует наличие металлических предметов в своей зоне чувствительности. Такие устройства часто делаются на основе Ш-образного сердечника, но это непринципиальный момент. Подобное исполнение проще в производстве.

При изменении сопротивления катушки меняется ток в цепи и падение напряжения на нагрузке. Эти изменения можно зафиксировать. Проблема в том, что сопротивление нагрузки становится критичным. Если оно слишком большое, то изменения тока при появлении металлического предмета будут относительно небольшими. Это снижает чувствительность и помехоустойчивость системы. Если оно мало, то ток в цепи будет велик, потребуется более стойкий датчик.

Поэтому существуют конструкции, у которых схема измерения встроена в корпус датчика. Генератор формирует импульсы, которые питают катушку индуктивности. При достижении определенного уровня срабатывает триггер, перебрасываясь из состояния 0 в 1 или обратно. Буферный усилитель усиливает сигнал по мощности и (или) напряжению, зажигает (гасит) светодиод и выдает дискретный сигнал для внешней схемы.

Выходной сигнал может формироваться:

• посредством электромагнитного или твердотельного реле – уровень напряжения нуля или единицы;
• «сухой контакт» электромагнитного реле;
• открытым коллектором транзистора (структуры n-p-n или p-n-p).

В этом случае для подключения датчика потребуется три провода:

• питание;
• общий провод (0 вольт);
• сигнальный провод.

Такие датчики могут питаться и от постоянного напряжения. Импульсы на индуктивность у них формируются посредством внутреннего генератора.

Для контроля положения используются дифференциальные датчики. Если контролируемый объект находится симметрично относительно обеих катушек, ток через них одинаков. При смещении в сторону поля любой обмотки происходит разбаланс, суммарный ток перестает быть равным нулю, что может быть зафиксировано индикатором со стрелкой посередине шкалы. По индикатору можно определить как величину смещения, так и его направление. Вместо стрелочного прибора можно применить схему управления, которая при получении информации об изменении положения выдаст сигнал, примет меры по выравниванию объекта, внесет коррективы в технологический процесс и т.п.

Датчики, выполненные по принципу линейно-регулируемых дифференциальных трансформаторов, выпускаются в виде законченных конструкций, представляющих собой каркас с первичной и вторичными обмотками и штоком, перемещающимся внутри (он бывает подпружиненным). Наружу выведены провода для подачи сигнала с генератора и съёма ЭДС со вторичных обмоток. К штоку механическим путём может быть присоединен контролируемый объект. Он может быть изготовлен и из диэлектрика – для измерения имеет значение лишь положение штока.

Несмотря на определенные врожденные недостатки, индуктивный датчик закрывает многие направления, связанные с бесконтактным определением предметов в пространстве. Несмотря на постоянное развитие технологий, такой тип устройств в обозримом будущем не уйдет с рынка измерительных устройств, ведь его действие основано на фундаментальных законах физики.

Что такое датчик Холла: принцип работы, устройство и способы проверки на работоспособность

Что такое герконовый датчик и где он применяется?

Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение

Что такое индуктивность, в чём измеряется, основные формулы

Что такое трансформатор: устройство, принцип работы и назначение

Что такое электромагнитное реле, их виды и принцип работы

Что такое инфракрасное излучение

Слово «инфра» в переводе с латинского означает «ниже», «под». Такое название было придумано из-за того, что данный вид излучения находится ниже предела видимого спектра.

Люди постоянно находятся под воздействия инфракрасных лучей и сами излучают их. При этом человеческий глаз не видит электромагнитные волны данного спектра, но люди способны чувствовать тепло, исходящее от предметов.

Некоторые представители животного мира в ходе эволюции выработали способность к «инфракрасному зрению». Они улавливают тепловое излучение с помощью специальных сенсоров, расположенных на поверхности кожных покровов. Поступающая от этих сенсоров информация обрабатывается вместе с данными, получаемыми через обычные зрительные каналы. За счет этого животные могут видеть изображение тепловых объектов.

Естественным источником инфракрасного излучения является Солнце. С научной точки зрения Солнце представляет собой звезду класса «желтый карлик». Эта звезда генерирует 3 вида электромагнитных излучений:

• ультрафиолетовое;
• инфракрасное;
• видимый свет.

На долю инфракрасного спектра приходится около 50 % всего электромагнитного излучения Солнца.

Искусственными источниками инфракрасного излучения являются:

• лампы накаливания;
• газоразрядные лампы;
• ленточные вольфрамовые лампы;
• полупроводниковые ИК-диоды;
• ИК-лазеры.

Критерии выбора уличного датчика движения

При выборе уличных датчиков движения учитывают несколько факторов, влияющих на их работу. Если сделать это правильно, то можно получить полноценную охранную систему.

Погодные условия

Правильная работа приборов гарантируется производителем в пределах определенного диапазона климатических параметров (температуры, влажности воздуха, атмосферного давления). Производитель указывает эти характеристики в паспорте и нужно выбирать устройство, подходящее по параметрам для конкретного места. Кроме того, стоит учесть, что дальность действия инфракрасных датчиков резко снижается в условиях недостаточной видимости. Поэтому если в планируемом месте размещения часты туманы, сильные дожди и снегопады или возможно частое появление дыма, то нужно увеличить количество датчиков по сравнению с обычными условиями, либо использовать датчики других типов.

Особенности окружающей обстановки

На выбор типа датчиков влияет и такой фактор, как присутствие на охраняемом периметре домашних животных. Ряд инфракрасных датчиков можно установить и настроить так, чтобы не было срабатываний от перемещения животных. Инфракрасные датчики работают в зоне прямой видимости. Так как они реагируют на ИК излучение, датчик не сработает, если между объектом и датчиком существует преграда. Радиоволновые датчики будут реагировать на движение за преградами (например, позади теплицы, беседки, деревьев или кустарников).

Наличие и конструкция ограждения

Конечно, бывают случаи, когда охраняемый периметр не огорожен. В этом случае можно использовать комбинацию сейсмических и радиолучевых датчиков, которые смогут выявлять факты нарушения периметра. Однако эти датчики достаточно дороги, их установку и наладку в таких случаях лучше поручить охранным фирмам.

При наличии ограждения задача охраны периметра упрощается и используются датчики других типов. Кроме того, можно дополнительно установить вибрационные датчики непосредственно на ограждение для выявления случаев злонамеренного пересечения границ периметра через ограждение.

Микроволновые датчики

Подобная разновидность бесконтактных выключателей является наиболее универсальным вариантом конструкции, чего позволяет добиться непрерывное сканирование обслуживаемой зоны. При этом стоит иметь в виду, что они находятся в более высокой ценовой категории, чем, например, ультразвуковые аналоги.

Функционирование подобного прибора происходит благодаря излучению электромагнитных волн, имеющих высокую частоту, значение которой несколько отличается в устройствах различных производителей. Микроволновые датчики настроены на сканирование и приемку отраженных волн. Это позволяет аппарату фиксировать даже самые малейшие изменения электромагнитного фона. Если это происходит, то сразу же срабатывает система оповещения, подключенная к датчику, в виде сигнализации, освещения и т. д.

Микроволновые приборы обладают повышенной точностью срабатывания и чувствительностью. Для них не являются преградами кирпичные стены, двери и предметы мебели. Данный факт следует учесть при установке системы. Уровень чувствительности прибора может быть изменен с помощью настройки датчика движения.

Применяют микроволновые выключатели для управления внутренним и наружным освещением, устройствами сигнализации, электроприборами и т. д.

Обзор технологии производства QWIP-датчиков GaAs/AlGaAs компании IRnova

Квантовые ямы создают, помещая тонкий слой полупроводника с узкой запрещенной зоной между двумя слоями материала с более широкой запрещенной зоной (рис. 3). В результате электрон оказывается «запертым» в одном направлении, что и приводит к квантованию энергии поперечного движения. В то же время в двух других направлениях движение электронов будет свободным, поэтому можно сказать, что электронный газ в квантовой яме становится двумерным.

Рис. 3. Энергетическая диаграмма КЯ

Для выращивания фоточувствительной структуры IRnova применяет метод газофазной эпитаксии (metal-organic vapour phase epitaxy, MOVPE) с использованием водорода в качестве газа-носителя и, как правило, жидких источников газов-прекурсоров. Выращиваются структуры на стандартных подложках арсенида галлия. Реактор (рис. 4, 5) позволяет работать с трех- и четырехдюймовыми подложками. В настоящее время IRnova использует четырехдюймовые подложки. Подложка помещается на подогреваемый держатель, который быстро вращается для обеспечения равномерности выращиваемой структуры (рис. 4). Температура подложки контролируется бесконтактной системой RealTemp. Точный контроль потока газов-прекурсоров осуществляется системой трубопроводов и вентилей, управляемых компьютером.

Рис. 4. Схема реактора установки газофазной эпитаксии

Реактор калибруется перед каждой серией путем выращивания специальных калибровочных структур, которые в свою очередь аттестуются с помощью таких методик, как фотолюминесценция, измерение подвижности носителей методом Холла и рентгеновская дифракция. Каждая пластина серии после выращивания контролируется на соответствие структуры техническим требованиям путем измерения фотолюминесценции и рентгеновской дифракции. Из одной пластины каждой серии изготавливается однопиксельный детектор по упрощенной по сравнению с настоящим детектором технологии, который аттестуется с точки зрения спектральной чувствительности и темнового тока. Перед передачей в производство каждая пластина проходит также тщательную визуальную инспекцию на предмет дефектов эпитаксиальной структуры, которые впоследствии могут сказаться на характеристиках детектора.

Рис. 5. Общий вид установки газофазной эпитаксии в IRnova

После визуальной инспекции пластины поступают на производство, где они обрабатываются для получения матрицы. Полупроводниковый процесс — это целый ряд литографических процессов с травлением, нанесением металлизации, пассивирующих покрытий, пикселизации, получения двумерной решетки на поверхности каждого пикселя и т. п. На рис. 6 показан общий вид пластины после проведения полупроводникового процесса изготовления QWIP-детектора.

Рис. 6. Вид фоточувствительной пластины после проведения полупроводникового процесса — пикселизации и после нанесения индиевых столбиков

Затем пластина проходит стадию нанесения индиевых столбиков (рис. 6) и режется на отдельные чипы. Аналогично кремниевая шестидюймовая пластина с мультиплексором также проходит стадию нанесения индиевых столбиков и резки на отдельные чипы.

Два отдельных чипа — фоточувствительная матрица и матрица мультиплексора — совмещаются пот принципу пиксель против пикселя и сжимаются до получения надежного электрического контакта между соответствующими пикселями обеих матриц. После этого пространство между матрицами заполняется специальным клеем. Полученный гибрид монтируется на керамическом носителе и направляется на утонение, где сначала механически, а затем химически полностью удаляется подложка арсенида галлия, на которой выращивалась фоточувствительная структура.

Завершается процесс гибридизации монтированием на керамический носитель температурных диодов и, если требуется, других компонентов, а также ультразвуковой сваркой выводов мультиплексора с выводами носителя. После этого детектор приобретает законченный вид (рис. 7) и поступает на аттестацию для отправки заказчику либо для интегрирования в модуль.

Рис. 7. Скол детектора после проведения flip-chip гибридизации. (Хорошо виден контакт между мультиплексором и фоточувствительной частью посредством индия; также хорошо видны элементы двумерной дифракционной решетки)

Следует отметить, что контрольные измерения на соответствие техническим требованиям проводятся для каждой матрицы несколько раз в течение процесса гибридизации. Качество ультразвуковой сварки каждой матрицы и каждого проводка контролируется неразрушающими испытаниями.

Изготовление своими руками

Изготовить самодельный датчик движения с СВЧ, чтобы управлять освещением и другими процессами, несложно. Справиться в этом поможет готовая схема, видео-уроки от любителей и рекомендации профессионала. Представим вариант простого изготовления микроволнового датчика по четкой схеме.

Сердце детектора — генератор с радио-микроволновым принципом работы и антенна. На представленной схеме это показано:

Транзистор VT1 — высокочастотный генератор и радиоприемник. Детекторный диод создает выпрямление напряжения и подает смещение на транзистор VT2. Трансформатор Т1 с обмотками настроен на разной частоте. В первоначальном положении, когда антенна не подвергается воздействию внешней емкостью, амплитуда сигналов создает взаимную компенсацию и на детекторе VD1 не имеется напряжения. Когда изменяется частота, их амплитуды начинают складываться и детектироваться с помощью диода. Транзистор VT2 открывается. Как компаратор, чтобы произошла четкая отработка состоянии включения и выключения, применяется тиристор VS1, управляющий силовым реле на 12 Вольт.

Недостатки

Любая электронная продукция, вне зависимости от качества и производителя, имеет свои недостатки, которые связаны с их конструкцией или принципом работы.

Радиус охвата СВЧ-датчика

Вот и СВЧ-датчик фиксации движения не лишен недостатков. К ним можно отнести:

• достаточно высокая стоимость. Среди всех возможных видов устройств, способных на активацию различных приборов при появлении в контролируемой зоне движения, микроволновые модели самые дорогостоящие;
• имеется риск ложных срабатываний. Это связано с тем, что прибор может считывать изменение сигнала с зоны, которая прилегает к контролируемой области, но не является значимой для его работы;
• определенный вред здоровью человека. Это связано с тем, что СВЧ излучение признано небезопасным для людей.

Уличное размещение прибора

Здесь самым главным недостатком является тот вред, который наносится человеку при близком контакте с микроволновым датчиком. Поэтому, чтобы обезопасить себя, такие модели лучше не выбирать для дома. Если вы все же хотите установить такой прибор в доме, то рекомендуется использовать маломощные устройства, что испускают слабое излучение. Но в такой ситуации возможно снижение эффективности работы аппаратуры при больших площадях комнат.

Лучше всего СВЧ-датчики подходят для работы на улице. Здесь их вред будет максимально нивелирован из-за редкого и непродолжительного контакта близкого микроволнового излучения с человеком.

Кроме этого в определенной степени можно уменьшить и риск ложных срабатываний. Для этого необходима более точная настройка прибора на функционирование в определенном режиме.

Приступим к азам

Детектор движения представляет собой тепловой (инфракрасный) датчик. Он способен обнаружить в исследуемой зоне перемещение любых живых объектов и использовать полученные данные для включения или выключения света. Устройство и схема прибора практически ничем не отличается от других аналогичных аппаратов (микроволновых, комбинированных и ультразвуковых датчиков).

Строение ИК-датчика

В ИК-датчике сенсор представлен в виде пироэлектрического элемента, который основан на принципе повышения на его выходе напряжения в ситуации возрастания величины инфракрасного излучения по сравнении с фоновым.
Чтобы данное устройство могло использоваться для включения света, в него вмонтировано специальное реле. В результате получается, что инфракрасный датчик движения, применяемый для влечения света, представляет собой специальное электронное устройство, которое способно реагировать в зоне его действия на даже незначительные изменения интенсивности теплового фонового излучения.

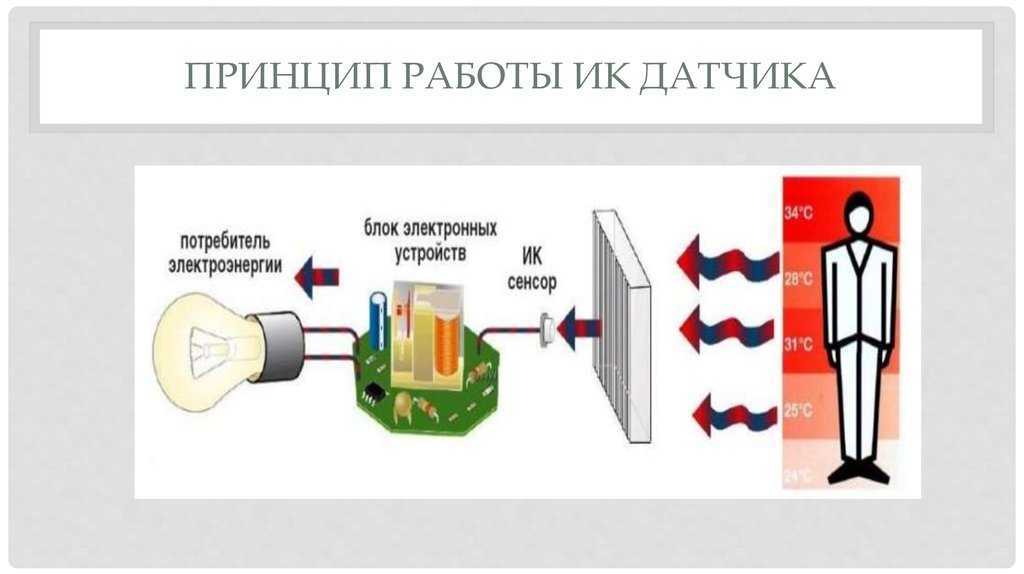

Принцип работы инфракрасного извещателя базируется на обнаружении в установленной зоне изменений в тепловом излучении объектов, находящихся в этой области.

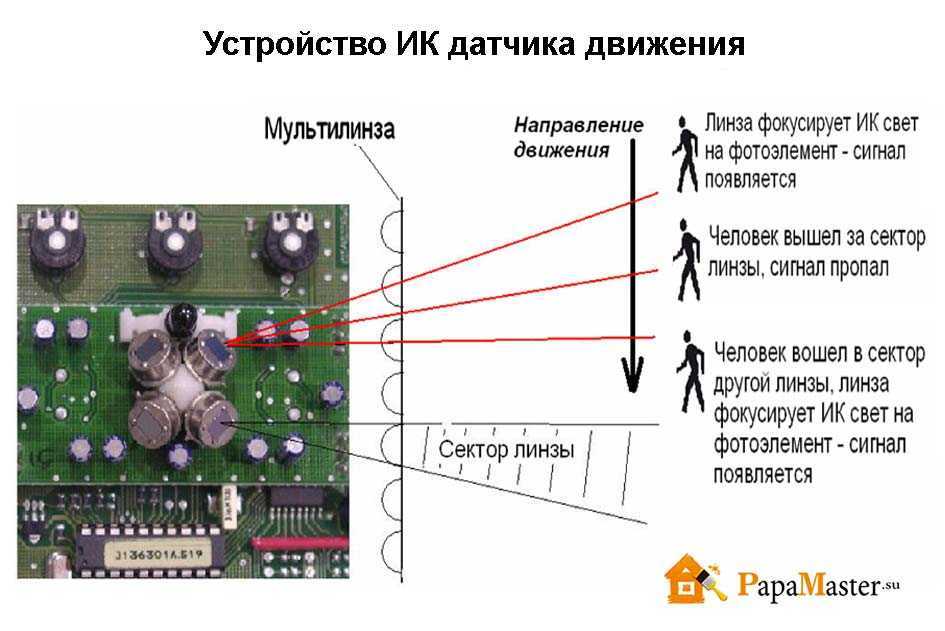

Принцип работы ИК-датчика

Прибор, благодаря наличию в его устройстве специальных линз, а также сегментированных вогнутых зеркал, пропускает через них испускаемое инфракрасное излучение. Это излучение попадает внутрь приемника и регистрируется сенсором. При приеме неизменного сигнала датчик продолжает работать в пассивном режиме.
Этот принцип воплощается в следующем алгоритме функционирования ИК-устройства:

при перемещении объекта в зоне, которая контролируется прибором, происходит поочередное фокусирование инфракрасного излучения на системе линз сенсора. В различных моделях количество линз может варьироваться в пределах от 20 до 60 штук;

• фокусирование излучения на линзах служит сигналом для перехода датчика в активное состояние;
• при улавливании сигнала происходит срабатывание датчика. Здесь в работу вступает электронная схема устройства. В результате того, что схема была активирована и происходит передача сигнала на осветительный прибор, что сопровождается активацией света.

Инфракрасные излучатели могут подключаться и к другим электроприборам.

Преимущества фотореле

В отличие от управляющих компонентов контактного типа, например, электромеханических или индукционных реле, описываемые устройства отличаются своей долговечностью. Кроме того, данные устройства на полевых транзисторах (так называемых MOSFEТ-транзисторах) меньше нагреваются, а потому могут быть применены в длительно эксплуатируемых управляющих схемах, например, в фотореле для уличного освещения.

Металлооксидный транзистор с полевым затвором

Применение МДП-транзисторов в качестве устройства для вывода сигнала позволяет использовать их в схемах твердотельных реле, которые функционируют как на переменном, так и на постоянном токе.

Последующее сравнение эффективности изделия с другими типами следящих устройств аналогичного предназначения может быть выполнено по следующим параметрам:

1. Необходимо минимальное монтажное пространство (меньше, чем у реле с подвижными элементами).
2. Надёжность (выше, поскольку при этом отсутствуют подвижные контакты, изнашивающиеся в процессе трения и электрической эрозии).
3. Потребление энергии (меньше из-за отсутствия вспомогательных компонентов; возможна работа от аккумуляторных источников питания).
4. Интенсивность переключения — не зависит от числа включений, ибо нет необходимости в передающих устройствах.

Фотореле выгодно характеризуются также отсутствием шума при работе, высокой скоростью переключения режимов управления, отсутствием звуковых щелчков при работе.

Компактность схемы типового фотореле для уличного освещения иллюстрирует рисунок:

Популярные датчики движения

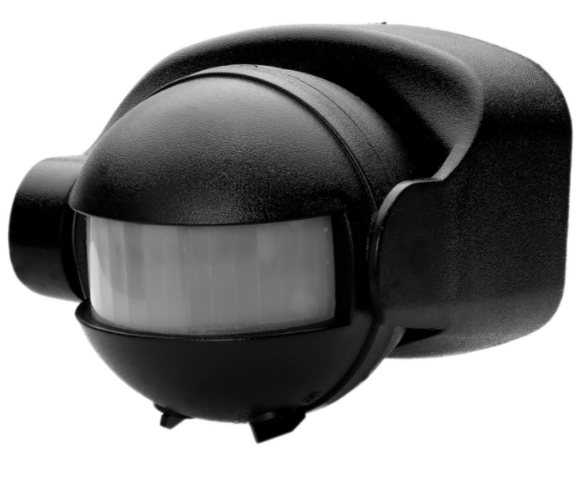

Инфракрасные датчики движения сегодня можно приобрести как в магазинах электротехники, так и на различных торговых интернет-площадках.

РЭВ ДДВ-3

Небольшой датчик в формате элемента для самостоятельной сборки и подключения системы реагирования на движения. Предназначен для скрытого монтажа. Компактен, прост, однако радиус действия невелик. Имеет встроенный таймер отключения с регулятором.

ИЭК ЛДД10-009-1100-001

Мощный датчик, дальность действия которого – 12 м – позволяет размещать его на улице. Влагозащита лишь номинальная, от брызг (класс IP44), поэтому рекомендуется размещение под навесом. При довольно крупных размерах регуляторы очень маленькие – для настройки понадобится пинцет.

ИЭК ЛДД11-024-1100-001

Ещё одно устройство от IEK, на этот раз полусферического типа. Допускается как настенный, так и потолочный монтаж. Переключатели размещены под крышкой. Имеет встроенное реле, однако щелчок отличается умеренно тихим звуком.

REV 15283 5

Классический настенный датчик, дальность в 12 м ориентирована на размещение в длинных коридорах, а также на участках частных домов. Устройство «не хватает звёзд с неба», но честно выполняет все функции. Может огорчить лишь небольшой угол обзора – 110°.

TDM ЕLECTRIC SQ0324-0016

Оригинальное решение – датчик совмещён с цоколем E27, вкручивается в стандартный патрон и служит своеобразным переходником для лампочки, которой управляет. Может стать хорошим решением в том случае, если нужно установить только один источник света, включающийся от движения.

HIPER IoT M1

Хороший дизайн, отменная чувствительность, удобство и универсальность монтажа – всё для системы «умный дом». Протокол связи со шлюзом – Wi-Fi, через роутер. Из минусов можно отметить довольно длительное время отклика, а также случающиеся сбои в работе, требующие перезагрузки.

Aqara Motion Sensor

Датчик сопрягается не только с фирменным шлюзом Aqara, но и Apple Homekit, а также общим Xiaomi MiHome. Благодаря шаровой ножке может быть размещён в любом месте. Реализация сценариев на основе программного обеспечения делает его одним из лучших вариантов.

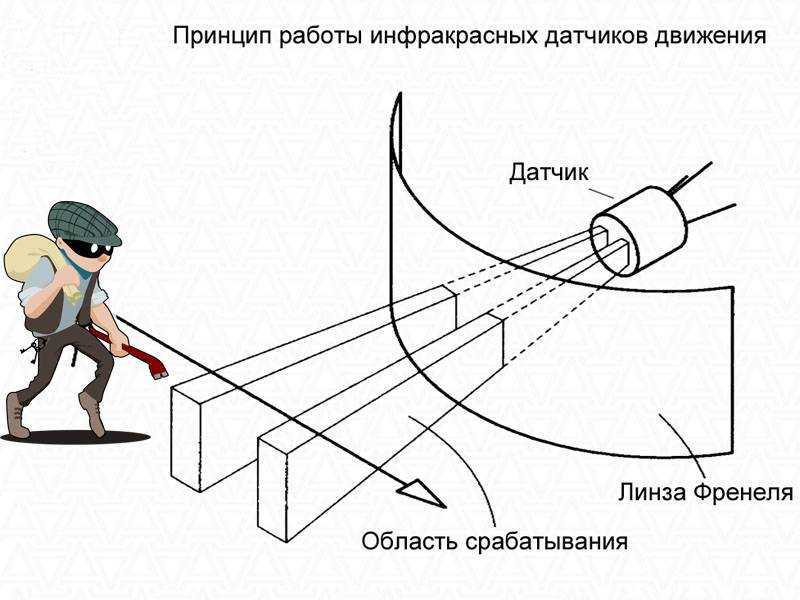

Принцип действия инфракрасного датчика движения

Тепло, излучаемое живыми существами, – это излучение в инфракрасном спектре. Учитывая, что теплокровные животные имеют температуру тела от 30 до 40°С, сила этих лучей довольно велика и может быть зарегистрирована чувствительной аппаратурой. Внутри инфракрасного датчика обычно находится система линз (в более дешёвых – одна сегментная), которые концентрируют тепловое излучение на специальном элементе – пиродетекторе.

При превышении определённого порога (обычно он выставляется при монтаже и во многом обусловлен чувствительностью прибора) пироэлектрический элемент срабатывает и посылает сигнал на сопряжённые устройства.

На заметку. Тепло выделяют не только живые существа, но и кондиционер, работающий на обогрев, и система тёплого пола. Поэтому датчики движения проектируют таким образом, чтобы они срабатывали на скачкообразное изменение – то есть, появление в поле видимости человека. Правда, если солнце в окне «стрельнёт» лучами в линзу инфракрасного сенсора, устройство сработает. Именно поэтому его не размещают напротив окна и вешают всегда под потолком.
