Лучшее отопление для частного дома: советы по выбору и обустройству системы

Плюсы и минусы электрического отопления

Электрическое отопление имеет ряд преимуществ и некоторые недостатки.

Плюсы:

• установка проста
• не нужно приобретать специальное оборудование
• занимает мало пространства квартиры
• экологичное и бесшумное

Минусы:

• большой расход электричества
• зависимость от перебоев с электричеством
• необходимость установки стабилизатора напряжения (при значимых мощностях)
• в случае замыкания — замена проводки

Электрическое отопление

Рассмотрим конкретные отопительные приборы, работающие на электричестве.

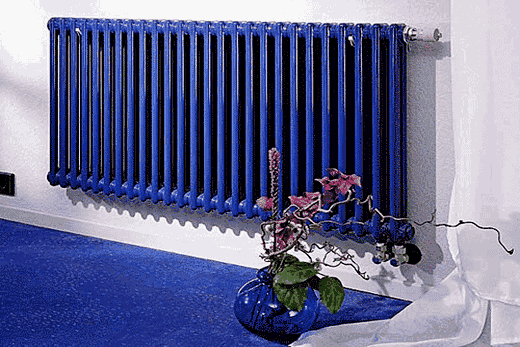

Электрорадиатор

Электорадиатор

Он выделяет тепло за счет нагрева жидкости в самом приборе.

Виды электрорадиаторов:

• электрический конвектор
• масляный радиатор
• настенный электорадиатор
• инфракрасный обогреватель

Рассмотрим плюсы и минусы всех видов электрорадиаторов.

Электрический конвектор

Это отопительный прибор, который внешне напоминает батарею центрального отопления – часто модели бывают на колесиках. Преимущество такого конвектора – быстродействие. Помещение нагревается недолго и равномерно.

Недостатки — небольшой срок активной эксплуатации (5 лет), нахождение прибора рядом с открытым окном может привести к возгоранию, берет много электричества.

Электрический конвектор

Масляный радиатор

Это обогреватель, работающий благодаря специально нагретому маслу. Оно циркулирует внутри радиатора и сохраняет тепло на долгое время, тем самым не требуя частого нагревания. В этом главный плюс такого вида электрорадиатора.

Еще такие обогреватели дешевле воздушных, не тратят много электричества на обогрев, имеют компактный размер.

Минусы: очень медленно нагревают комнату, плохо обогревают большую квартиру, в случае утечки масла при попадании на кожу возможен ожог.

Масляный радиатор

Настенный электорадиатор

Это частный случай конвектора. Обогревает помещение с помощью электричества и при этом крепится на стену возле пола.

Его плюс в том, что быстро и равномерно прогревает комнату при минимальном расходе электричества, безопасен, т.к. нагревательные компоненты находятся внутри обогревателя и закрыты специальной алюминиевой стенкой, экологичен, т.к. не сушит воздух. Цена приемлемая — от 940 руб.

Настенный электорадиатор

Инфракрасный обогреватель

В наше время быстро набирает популярность. В отличие от других видов радиаторов, нагревает в помещении не воздух, а окружающие предметы. Именно от предметов нагревается уже непосредственно воздух.

Плюсы: обогревают большие комнаты, затрачивая мало энергии. Применяются также для уличных террас и т.п.

Минус один: качественные инфракрасные обогреватели дороги: от 20 до 30 тыс. руб.

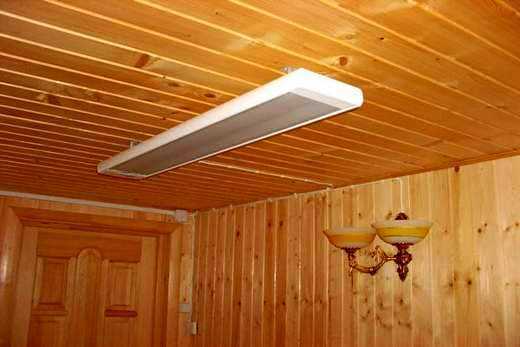

Инфракрасный обогреватель

Какая система отопления лучше: однотрубная или двухтрубная?

Главный критерий для выбора — здание, число его комнат, их размеры. С одноэтажными домами небольшой площади, как правило, хозяевам вполне по силам обеспечить качественное отопление однотрубными системами. Обогрев в этом случае будет относительно равномерным, работа не отнимет максимум времени, а расходы на обустройства дома не станут катастрофическими.

Солидные здания, имеющие несколько этажей и большое количество комнат, требуют более совершенной, энергоэффективной конструкции, работающей с насосами. Поэтому экономия здесь не должна стоять во главе угла, ведь главное в доме — комфорт. Большие затраты, без сомнения, в скором времени окупятся: возможность покомнатного регулирования температуры с помощью термостатов (термоголовок) делает двухтрубные системы более экономичными.

Появление на рынке недорогих материалов — труб из металлопластика и ПВХ — может еще больше склонить чашу весов в сторону двухтрубного отопления

Помимо удешевления конструкции у таких труб есть еще одно немаловажное достоинство — простой, быстрый монтаж, поэтому преимущество двухтрубных, более современных конструкций становится уже очевидным

Какая система отопления лучше: однотрубная или двухтрубная? Ответ должны найти сами хозяева здания. Первая схема простая, а монтаж ее относительно быстр. Вторая конструкция более гибкая, настраиваемая, но денег на ее обустройство потребуется гораздо больше. Однако перед окончательным выбором нужно учесть одно «но». Если установить отопительную систему, совершенно неподходящую для дома, то в скором времени владельцам грозит новая масштабная операция — переоборудование, а оно обещает очень серьезные траты.

Что думают специалисты по этому поводу, можно услышать в этом видео:

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

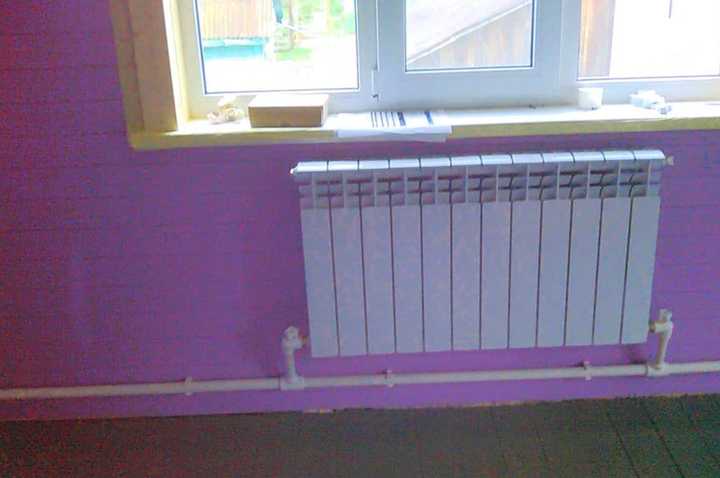

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

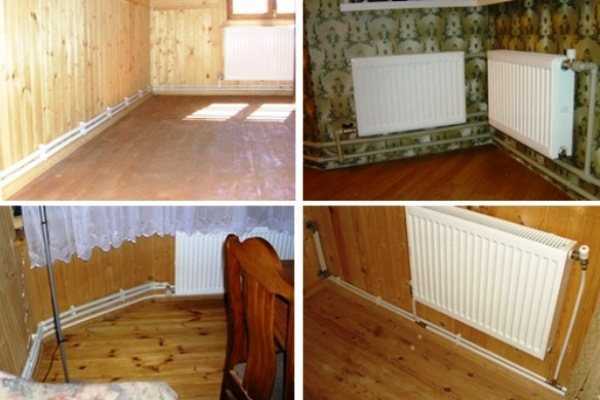

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Устройство однотрубной отопительной системы

1. Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
2. Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.
3. Подача теплоносителя из котла в компоненты для обогрева имеет место благодаря сливным кранам, трубным разводкам и запорной арматуре. Одноконтурное отопление отличается от других систем тем, что обратные процессы не могут иметь место. Если трубы скрыть под полом, то в доме не станет теплее, но в плане эстетичном это будет преимуществом.

Разновидности

Вначале своей истории полипропиленовые трубы PPR были вне конкуренции, их повсеместно стали применять для замены отопительных контуров из стали и чугуна. Непродолжительная эксплуатация системы отопления, выполненная из таких элементов, показала слабую устойчивость материала к линейным тепловым деформациям. Чтобы избавить отопительную разводку от таких неприятных дефектов, полипропиленовые трубы усовершенствовали внутренней армированием или, как называют строители, «внутренней оплеткой»:

Из алюминия. Монтаж армированных алюминием труб производится с предварительной зачисткой изделий, чтобы не повредить тонкое фольгированное покрытие.

Стекловолокна. В отличие от первого типа, пайка стекловолоконных трубопроводов выполняется без каких-то особых условий.

Армирование внутренней части труб из полипропилена позволило значительно снизить линейные тепловые деформации отопительной линии.

Правильный выбор схемы

В одноэтажных общественных зданиях, сочетающих в себе большие по площади помещения (актовые залы, шоурумы, столовые) и маленькие, эффективна однотрубная система. Большие помещения подключаются ближе к выходу из котла, маленькие ближе к входу. Но при большом количестве батарей понадобится разгонный насос.

В небольшом частном доме однотрубная схема тоже предпочтительнее, хотя и потребует подключения расширительного бачка с предохранительным клапаном. Ограничивает эту систему невозможность подключения теплого пола.

Двухтрубная схема подходит для больших частных коттеджей, в которых сочетают различное отопление, теплые полы и ГВС, то есть там, где комфорт имеет большее значение, а бюджет не напряжен.

При проектировании отопления здания приходится учитывать множество факторов: назначение (промышленное или жилое), наличие помещений разного объема, этажность, сезонность проживания, утепление стен, климатическую зону расположения.

Однако конкретный выбор схемы оценивается по трем параметрам:

• эффективность. Насколько комфортно отопление, соответствует ли оно назначению помещений здания;
• экономичность. Расходы на создание системы, эксплуатации и возможной модернизации;
• автономность. Независимость от магистрали ТЭЦ, электроснабжения или поставок топлива на котел.

Сопоставив множество факторов и произведя хотя бы элементарные расчеты, можно сделать правильный выбор.

Комфорт и надежность теплоснабжения за разумные деньги вполне достижимы.

Мне нравится7Не нравится3

Минусы однотрубной системы:

• повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
• по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.

Однотрубная отопительная система

Хорошо подходит для многоэтажных домов.

Как работает однотрубная с нижним подключением:

• по стояку на верхние этажи подымается  теплоноситель;
• все отопительные устройства последовательно подсоединены к нисходящему стояку.

Таким образом, верхние этажи отапливаются лучше, чем нижние.

В частных домах обогрев распределяется равномерно.

Основные преимущества такой системы — довольно-таки приличная стоимость и минимальные затраты материалов, так как устанавливается только один стояк для теплоносителя.

Высокое давление воды обеспечивает естественный цикл, а антифриз делает систему более экономной.

Недостатки однотрубной системы — весьма сложный тепловой и гидравлический расчет сети, так как, допустив ошибку в расчетах устройств, очень сложно ее устранить.

Так же, это очень высокое гидродинамическое сопротивление и непроизвольное количество обогревательных устройств на одной магистрали.

Поступление теплоносителя идет сразу во все обогревательные приборы и не подлежит отдельной регулировке.

Помимо этого очень высокие теплопотери.

Чтобы можно было отрегулировать работу отдельных приборов, подключенных к одному стояку, в сеть подключают байпасы (замыкающие участки) – это перемычка в виде куска трубы, соединенная прямой и обратной трубами радиатора, с кранами и клапанами.

Для возможности регулирования температуры каждой батареи по отдельности, байпас позволяет подключать к радиатору автотерморегуляторы.

Кроме того, это так же дает возможность, в случае поломки, заменять или ремонтировать отдельные приборы, не отключая при этом всю отопительную систему.

Однотрубное отопление делится на вертикальное и горизонтальное:

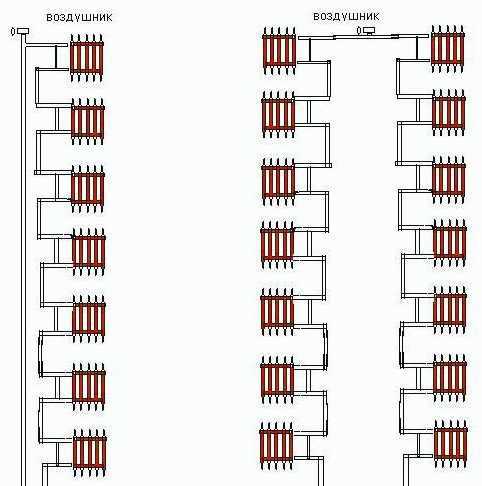

• вертикальное – это подключение всех батарей последовательно сверху вниз.
• горизонтальное – это последовательное соединение всех отопительных приборов по всем этажам.

 Из-за скопления воздуха в батареях и трубах возникают так называемые пробки, что является недостатком обоих систем.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Двухтрубная система отопления.

Главным достоинством ДСО является то, что ко всем ПО теплоноситель приходит одинаково горячим. Это позволяет не увеличивать количество секций на «дальних» радиаторах. То есть происходит наиболее эффективное использование отопительных приборов. Наличие двух отдельных труб для подачи и «обратки» делает монтаж такой системы более дорогим. Для такого рода систем возможна как верхняя так и нижняя разводка труб и горизонтальная или вертикальная прокладка трубопроводов.

Кроме того, ДСО могут отличаться по направлению потока теплоносителя:

• Тупиковые системы — вода в подающей и обратной трубе течет в разные стороны.
• Проточные системы — вода в подающей и обратной трубе течет в одну сторону.

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.

Применять двухтрубную систему можно для домов любой площади, но больше всего она годится для больших коттеджей. Её применение позволит менять расход отдельных радиаторов, не влияя при этом на все остальные. То есть, можно будет применять различные комнатные термостаты, что позволит создать комфортные условия для всех жильцов.

Другие виды отопительных контуров

Трехтрубная система представляет собой две подающие трубы и одну общую для сбора обратной воды. Ее преимущества заключаются в отсутствии необходимости применения обратных клапанов, циркуляцию обеспечивает только один насос. В результате трехтрубная конструкция проста в работе, поскольку теплоноситель расходуется автоматически между приборами. Виды таких контуров более гибки по сравнению с двухтрубными, их достоинства заключаются в удобном регулировании и автоматизированном обогреве отдельных частей здания

При выборе двухконтурного отопления и наличии достаточного бюджета имеет смысл обратить внимание на функциональность трехтрубной системы

Бифилярная система отопления – это нечто среднее между одно- и двухтрубной схемами. Весь контур разделен на две одинаковые части со своими радиаторами, стояками и ответвлениями. Оба конца соединяются по порядку одной трубой, вначале все приборы первого, а потом второго конца. Вода в отделениях радиаторов перемещается в противоположных направлениях с разным нагревом, тем самым поддерживая одинаковую температуру на всем протяжении системы. По этому признаку бифилярная схема относится к двухконтурному отоплению, а по последовательному соединению одной трубой – к одноконтурному, что также удобно в использовании.

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

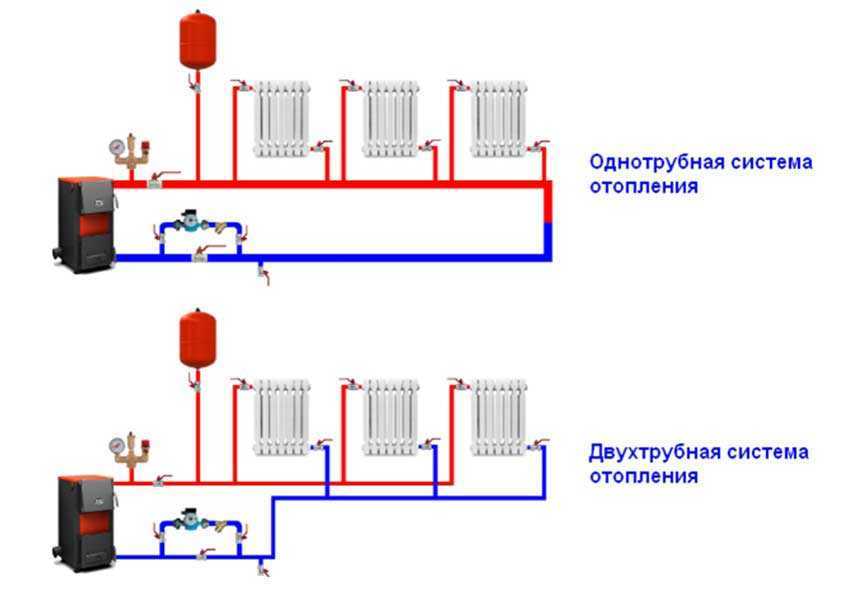

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

1. Энергонезависимость.
2. Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

• длительная раскачка;
• необходимость применять трубы большого диаметра;
• работа котла на предельном режиме (теплоноситель успевает сильно остыть);
• необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Дешёвое отопление

Лидером недорогого отопления можно назвать схему под обозначением «ленинградка». Конечно, нет необходимости лишних расходов на трубы, метизы, фитинги, насосы, датчики температуры и другие элементы. Но по качеству комфорта новые системы в разы лучше устаревшего дешёвого варианта. Обычно «ленинградку» устанавливают при недостатке средств или в быстром варианте монтажа. Специалисты уже давно рекомендуют устанавливать продвинутые системы отопления. Они работают дольше, греют лучше и не требуют частого технического обслуживания.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.

Фактически, лучевая система разводки является двухтрубной.

Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
