Как закрепить на стене водонагреватель на 80 литров?

Правильная установка подводящих линий к электрическому водонагревателю

Это очень важно помнить, поскольку просчеты могут быть чреваты тому, что бойлер выйдет из строя. Важно следовать этому списку в строгой последовательности:

1. Подсоедините линии подачи горячей и холодной воды.
2. Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе.
3. Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить его к медным трубам. Тем не менее, настоятельно рекомендуется использовать гибкие шланги для подключения.
4. Подсоедините гибкие шланги к ниппелям водонагревателя.
5. У ближайшего крана включите горячую и холодную воду к водонагревателю. Если утечек нет, продолжайте заполнять.

Таким образом, при установке водонагревателя важно прочно прикрепить его к стене. Если стены тонкие или сделаны из гипсокартона, необходимо предусмотреть дополнительное крепление

Также важно правильно подключить бойлер к электросети и подсоединить линии подачи воды.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

1 этап – крепление бойлера к стене.

Это, пожалуй, самый главный этап. Небольшой бойлер крепят к стене, в случае, когда емкость горизонтальная (ее будет лучше установить высоко), почти у самого потолка, а если емкость вертикальная – то на уровне груди или головы человека.

Крепление должно быть прочным, так как бойлер, наполненный водой, будет весить десятки и даже сотни килограммов. Если закрепление было произведено слабо, то бойлер рано или поздно упадет, нанеся вам большой ущерб. И этот не говоря о том, что он может упасть на человека.

В баке находятся крепления, которые предусмотрены производителями, все их необходимо использовать. Места установки (анкерные крюки, болты) должны быть выверены по горизонтали и вертикали, другими словами, одна сторона бойлера не должна быть ниже или выше другой, иначе нагрузка не будет распределяться равномерно. Используйте рулетку или реечный уровень для того, чтобы наметить места крепления. После проведения разметки перфоратором на отмеченных местах проделываются отверстия нужного диаметра и глубины. Далее вставляются анкерные болты и с помощью ключа зажимаются как можно сильнее. Затем, с анкерных болтов свинчиваются гайки, и надевается бойлер.

Если навесной бак большого размера, то для его установки понадобиться еще один помощник, который будет удерживать бак на весу, пока вы будете прикручивать его к стене.

После того, как бак вы установили, можно приступать к подведению холодной и горячей воды.

Как повесить водонагреватель: помощь специалистов

Схема подключения настенного водонагревателя.

Если нет желания самостоятельно закреплять водонагреватель, можно обратиться за помощью к специалистам. Обязанности их таковы:

1. Специалист должен составить и передать заказчику смету на материалы, которые используются во время работы. Также должен быть составлен план работ и их оценка.
2. Мастер должен выполнить демонтаж старого устройства, если оно присутствует.
3. Специалист выполняет крепление бойлера (крепежи для водонагревателя можно приобрести в магазинах сантехники).
4. После выполнения закрепления мастер должен выполнить подключение труб для подачи и отвода воды.
5. После монтажа и подключения нагревателя воды к системам снабжения воды и электричества мастер должен проверить устройство на работоспособность, после чего продемонстрировать его заказчику. Если во время использования конструкции будут обнаружены какие-либо неполадки, специалист должен сразу же их устранять, при этом доплачивать ему за это не нужно.
6. Специалист обязан дать консультации клиенту по интересующим его вопросам, вкратце рассказать о том, как пользоваться установленным устройством.

Рисунок 3. Прикрепленный к стене нагреватель воды будет компактно смотреться в интерьере дома.

Касательно материалов и инструментов, которые могут понадобиться для закрепления нагревателя воды к стенке, следует знать, что в большинстве случаев мастера используют свои материалы и инструменты. За них нужно платить дополнительно.

Покупкой материалов для закрепления нагревателя воды к стене дело не ограничится, потому как потребуются и другие элементы. За наличие их отвечает специалист. Достаточно распространенными являются случаи, когда специалисты пытаются обсчитать своих клиентов. Избежать этого можно, если запросить смету в письменном виде.

Установленный бойлер должен быть расположен строго вертикально. В некоторых случаях этого достичь не удается из-за расположения пластины для крепежа — бак водонагревателя слегка наклонен. Если это так, то нужно под низ конструкции подложить подкладку, которая изготовлена из плотной резины.

Надежность крепления можно проверить. Для этого надо повиснуть на раме, схватившись за дюбели, которые торчат из стенки, после чего немного подвигаться в разные стороны. Если конструкция держится, значит можно устанавливать водонагреватель, так как вес у него в большинстве случаев больше, чем вес человека.

Прикрепленный к стене нагреватель воды можно увидеть на Рис. 3.

Можно сделать вывод о том, что практически любой человек может самостоятельно закрепить водонагреватель на стене у себя дома. Нужно соблюдать все имеющиеся правила, чтобы во время использования водонагреватель не создавал каких-либо сложностей или проблем.

Как крепить прибор?

Идеальными для монтажа водонагревателя считаются стены из кирпича или блоков, а вот на тонкую стену крепить крайне нежелательно. Впрочем, допустимо и крепление на иные виды материалов. Наиболее распространены:

Рассмотрим особенности монтажа для каждого типа стен.

Гипсокартон

Специалисты считают гипсокартон капризным материалом и ставят его сопротивление нагрузкам под сомнение. Впрочем, существует два эффективных способа, с помощью которых можно установить бойлер в помещении, обшитом листами гипсокартона:

• установка на усиление, которое заложено под обшивочный материал стен;
• монтаж на проделанные в стене отверстия.

Кафельная плитка

Иногда во время ремонта возникает вопрос: когда лучше монтировать бак для нагрева – до укладки плитки или после. Хорошо, когда есть варианты. А если плитка уже уложена? Квалифицированные специалисты считают, что в этом случае должны быть соблюдены три условия:

• равномерно нанесенный на плитку клей;
• плитка должна быть уложена без пустот;
• стена должна быть выполнена из основательных материалов, не дающих плитке прогибаться или шататься.

Если все требования выполнены, то можно монтировать поверх плитки любой водонагреватель.

Дерево

Информация о креплении бака на деревянную поверхность полна противоречий. Согласно одним источникам, монтаж на дерево крайне нежелателен, поскольку стена не сможет выдержать колоссальную нагрузку, которая после заполнения бойлера водой станет еще больше.

По иным источникам установка допустима. Правда, с оговоркой

Перед тем, как закрепить водонагреватель, важно подобрать негорючую основу под агрегат согласно правилам противопожарной безопасности

Вагонка

Этот материал в данном случае считается капризным. Поэтому тут не обойтись без специальных условий для процесса установки. Потребуются два вертикальных бруса, которые нужно аккуратно обработать и окрасить под цвет вагонки или бака. Они капитально крепятся, а уже на них вешается водонагреватель. Сама по себе вагонка не способна выдержать вес бойлера.

Пенобетон

Потребуются специальные крепления типа нейлоновых спиралевидных дюбелей. Если объем прибора превышает 100 литров, имеет смысл применить металлические крепежи. Допустимы два варианта крепления – с использованием металлических дюбелей или за счет специальных или химических анкеров для пенобетона. Вариант с использованием химического (или клеевого) анкера считается наиболее надежным и современным, а также экологичным.

Гипсолит

Есть два варианта монтажа:

• Прорезывание в плитах отверстий под каркас (металлические профильные трубы) с последующей фиксацией к капитальным поверхностям типа потолка, пола или стен.
• Использование двух металлических шин 40х4, согнутых под прямым углом. Они будут использованы в качестве крепления. Один конец каждой шины идет на анкер к бетонным потолкам, а другой для дополнительного фиксирования – на дюбеля к стене.

Источник

Особенности крепления водонагревателя бойлера на стену

При покупке накопительного бойлера у хозяина возникает две проблемы: как подсоединить и как закрепить к стене. Чаще второе действие сопровождается большим количеством вопросов. Это связано с материалом стены. Надежное крепление водонагревателя можно обеспечить только на твердом и прочном основании. Стены из мягкого материала требуют установки дополнительных крепежей.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Бетон

Для вкручивания анкера в бетон можно использовать даже пластиковый дюбель, вбитый внутрь просверленного отверстия. Удержит тяжелый бак, заполненный водой, шпилька с цангой. На стену из рыхлого бетона лучше закрепить щит.

Необходимые для работы инструменты

Быстро дюбелями на бетонной стене закрепить бойлер поможет строительный пистолет. Во всех других случаях потребуются следующие инструменты:

• ударная электродрель или перфоратор с функцией сверления;
• молоток;
• болгарка с отрезным диском по металлу в случае изготовления рамки или стоек;
• уровень, карандаш, рулетка;
• гаечные ключи, пассатижи.

Из материалов понадобятся крепежные элементы, подходящие к материалу стены. Для самодельной конструкции готовят длинные шпильки с гайками и широкими шайбами, листовой металл толщиной 4 мм, профильную трубу.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

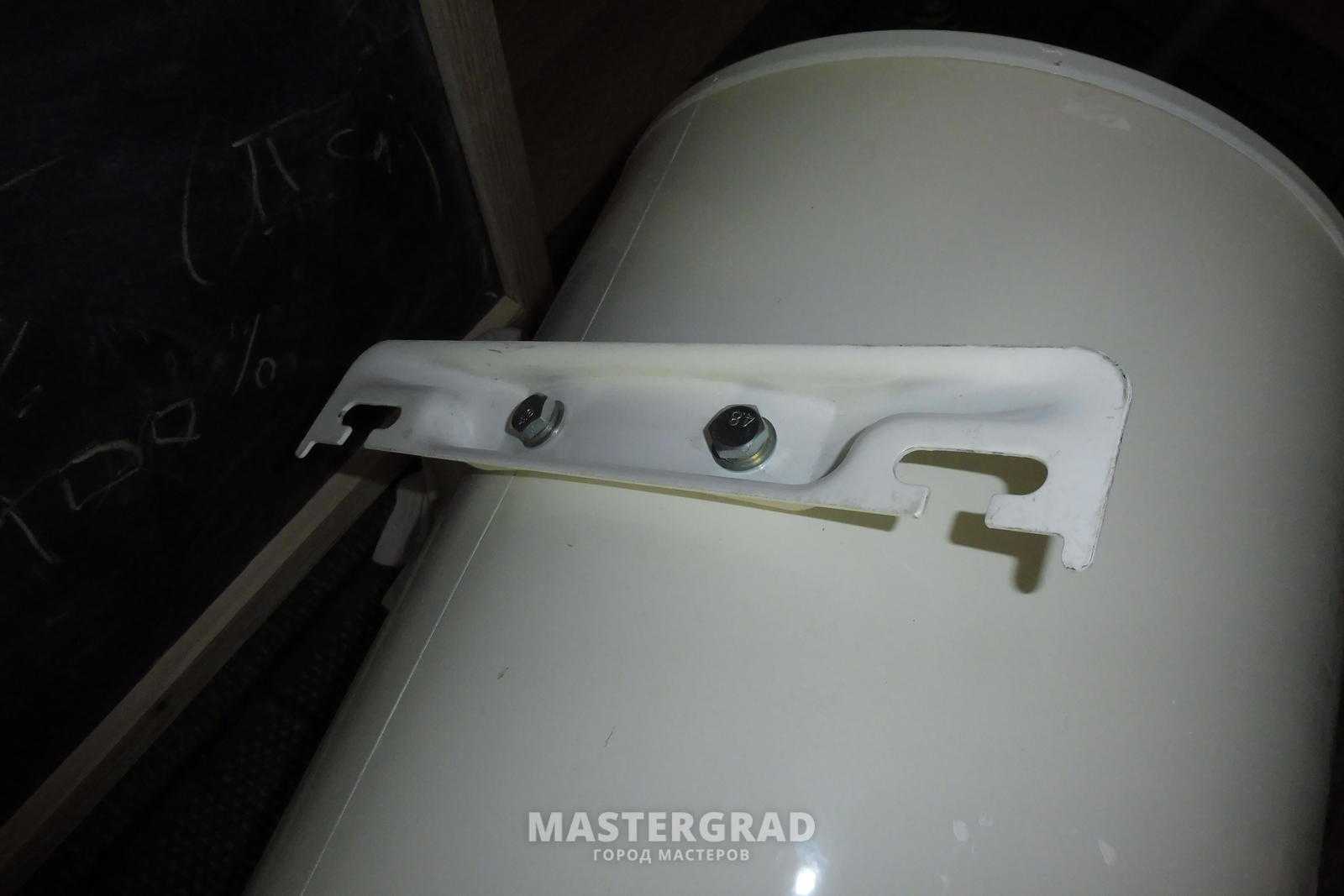

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Монтаж бойлера на гипсокартонную стену

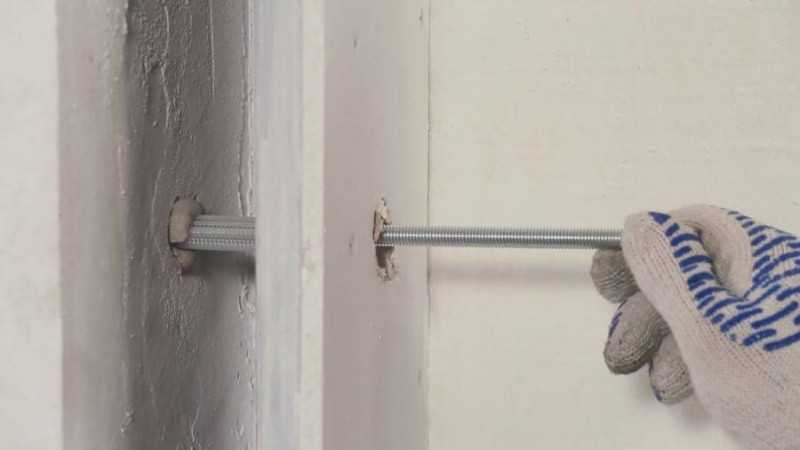

Существует 3 способа, как можно закрепить водонагреватель к гипсокартонной стене:

установка на деревянное усиление, которое предварительно монтируется к поверхности стены

Усиление важно закрепить не к гипсокартонному простенку, а к кирпичной или бетонной стене, это делается анкерными болтами, длиной примерно 150 мм. При низкой плотности стены рекомендуется крепить усиление со сквозным просверливанием; монтаж на металлическое усиление, которое монтируется предварительно

Если масса бойлера слишком большая и деревянные закладные его не выдержат, собирается металлическое усиление из железных пластин, толщина которых 3 мм

Такую металлическую конструкцию устанавливают до обшивки стен гипсокартоном, при капитальном ремонте. Металлическое усиление по желанию монтируется либо на анкерные болты, либо к нему привариваются болты. Конструкция создается таким образом, чтобы два или четыре крепежных элемента были заранее подготовлены для установки водонагревателя, после монтажа гипсокартонных плит; закрепление при помощи химических анкеров. Для этого метода характерна высокая прочность крепления, к тому же установка бойлера выполняется без сооружения предварительного усиления из металла или древесины, прямо сквозь гипсокартон. На правильно установленные химические анкера можно устанавливать водонагреватели объемом 80 литров

Если масса бойлера слишком большая и деревянные закладные его не выдержат, собирается металлическое усиление из железных пластин, толщина которых 3 мм. Такую металлическую конструкцию устанавливают до обшивки стен гипсокартоном, при капитальном ремонте. Металлическое усиление по желанию монтируется либо на анкерные болты, либо к нему привариваются болты. Конструкция создается таким образом, чтобы два или четыре крепежных элемента были заранее подготовлены для установки водонагревателя, после монтажа гипсокартонных плит; закрепление при помощи химических анкеров. Для этого метода характерна высокая прочность крепления, к тому же установка бойлера выполняется без сооружения предварительного усиления из металла или древесины, прямо сквозь гипсокартон. На правильно установленные химические анкера можно устанавливать водонагреватели объемом 80 литров.

Если планируется установка агрегата объемом 200 литров, монтировать его на гипсокартонную стену не получится.

Такие тяжелые водонагреватели устанавливаются только на пол.

Посмотрим видео о креплении бойлера на гипсокартонную стену:

Можно ли закрепить водонагреватель на тонкой стене?

На самом деле по правильным технологиям крепления, стена должна быть чуть-ли не несущей, настолько крепкая конструкция должна быть. Однако в нашем случае не всегда так бывает и порой нужно решать проблему, которая уже сложилась. Не будете же вы класть новую стену, или покупать другую квартиру только для того, чтобы закрепить бойлер. Поэтому в вашу задачу входит только найти подходящего мастера, который согласиться сделать крепление для вашего случая.

Если вы все же имеете хороший практический опыт креплений тяжелых конструкций на тонкие стены, обратите свое внимание на возможность установки дополнительных крепежей, которые будут горизонтально впиваться и в боковые стены. Таким образом, крепеж будет держаться сразу на трех стенах

Также подумайте о том, что частично можно сделать крепления к потолку, который чаще всего крепче всех остальных стен в доме

Также подумайте о том, что частично можно сделать крепления к потолку, который чаще всего крепче всех остальных стен в доме.

Пробуйте, не волнуйтесь. Если вы еще не купили бойлер, то вначале вызовите мастера и обсудите с ним проблему, а также проконсультируйтесь, какой величины бойлер будет максимально безопасно повесить на вашу стену. А если бойлер уже есть, значит просто вызывайте мастера и решайте существующую проблему.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Монтаж нагревателя на стену из кирпича, дерева, гипсолита, шлакоблока, бетона

Кирпич, бетон и шлакоблок – это прочные строительные материалы, но они имеют разную плотность и качество.

Например, чтобы закрепить водонагреватель на пустотелый шлакоблок, используют болты-шпильки, которые устанавливают насквозь стены. Также для шлакоблока подходят вкручивающиеся крюки подходящей длины, они монтируются на пластиковые вставки.

Если стена изготовлена из белого кирпича, бойлер можно установить на анкерные винты или же используют шпильки с цангами

Важно чтобы крепежные элементы были длинные, примерно 150 мм

Рекомендуемая толщина стены – 150-250 мм, при такой толщине нагреватель будет держаться прочно. А если стена выложена из красного кирпича, сваривают металлический щит, закрепляемый к стене четырьмя дюбелями или шпильками насквозь.

Если стена бетонная, и бетон имеет высокую плотность, достаточно использования пластиковых дюбелей. Их длина должна быть 80-120 мм. Вместо дюбелей используют шпильки с цангами. Если бетонная стена рыхлая, рекомендуется закреплять металлическую рамку или щит, к этой рамке крепится водонагреватель.

Если древесина прочная, в нее вкручиваются кронштейны, на которые подвесится нагреватель. Дерево со временем становится менее прочным, рекомендуется использовать металлическую пластину в качестве негорючей подкладки, она равномерно по всей площади распределит нагрузку тяжелого водонагревателя.

Если межкомнатный простенок изготовлен из дерева, то металлический щит закрепляется к такому простенку шпильками из металла, их пропускают насквозь простенка и фиксируют гайками, под них подкладывают широкие шайбы.

На гипсолит не получится установить водонагреватель. В таком случае задействуют потолок, на который закрепляют стальные полосы, их толщина не менее 3-4 мм.

Один край полосы фиксируется к потолку, а второй – к гипсолитовой стене при помощи дюбелей. На эти металлические полосы приваривают или вкручивают болты, на них будет устанавливаться бойлер.

Место для водонагревателя

Выбирая место для бойлера, следует учесть некоторые факторы:

1. Его прямые функции: он может быть установлен либо в кухне, либо в ванной комнате, изредка его устанавливают в санузле.
2. К нагревателю воды должен быть свободный доступ. В любое время можно отключить нагрев воды, поменять температурный режим и другие функции нагревателя.
3. Бойлер не должен мешать при передвижении по квартире. Не следует его вешать там, где он будет мешать мыть посуду или умываться.
4. Возле нагревателя должно быть свободное место. В случае поломки должен быть свободный доступ к его механизму и ремонту.

Практично установленный бойлер на гипсокартонной стене над вытяжкой После данного перечисления можно определиться с местом бойлера, где он будет выполнять свою работу и не мешать окружающим, а в случае поломки его можно будет беспрепятственно обследовать и отремонтировать.

1. Электродрель.
2. , рулетка или метр.
3. Простой карандаш, линейка.
4. Хороший магнит.
5. Строительный пистолет.
6. Сварка. Холодную сварку в этом случае применять нельзя.

Материалы, которые потребуются для монтажа: Инструменты,которые надо для монтажа бойлера

1. Кронштейны. Их следует брать под определенную модель. Некоторые водонагреватели идут в продажу уже с набором кронштейнов.
2. , химический анкер.
3. Скотч.
4. Профили или деревянные брусья.
5. Металлическая пластина 10 на 10 и обрезанный длинный шуруп до 150 мм. К нему гайка.
6. Силикон.

После подготовки инструментов и набора материалов можно приступать к следующему шагу работы.

Крепление к газоблоку

Строительство из газоблока в наше время становится все более популярно в связи с дешевизной и практическими характеристиками материала, такими как хорошая теплоизоляция, экологичность, легкость и простота обработки. Тем не менее, его рыхлая структура создает некоторые проблемы с локальной прочностью при креплении к нему тяжелых предметов и конструкций.

Важным моментом, который нужно учесть, закрепляя что-либо к газоблоку, и который умалчивается производителями, является то, что материал при переменном давлении на крепеж будет крошиться вокруг дюбеля и ослабевать со временем.

Итак, рассмотрим, какие крепежи рекомендуется использовать при работе с газоблоком, а каких стоит избегать.

Как выбрать крепежные элементы для газоблока

Производителями газоблока рекомендуются следующие типы крепежей:

1. Анкеры, работающие за счет распора. Как правило, это длинные утолщенные дюбели из пластика, которые в рабочем положении расширяются внутри газоблока и/или приобретают форму конуса. Они используются для крепления элементов с небольшим весом – ненагруженные полки, негромоздкие вешалки, акустические колонки и т.п. массой до 10кг на 1 анкер.

1. Анкеры, работающие за счет своей формы. Это специальные пластиковые анкеры для газобетона большого диаметра и длины, имеющие форму винта. За счет формы и размера такие крепежные элементы распределяют нагрузку на большую площадь внутри газоблока и способны выдержать вес навесных шкафов кухонного гарнитура, радиаторов отопления или небольшого бойлера.

С помощью такого дюбеля к газоблоку можно крепить достаточно массивные конструкции

1. Химические анкеры. Изготавливаются из специальных растворов, продаваемых в тюбиках. В просверленное в стене и очищенное от пыли отверстие внедряют раствор, после чего вставляют в отверстие металлическую шпильку. После затвердения раствора получается очень прочное стеновое крепление, которое годится для навешивания тяжелых бойлеров и других подобных конструкций.

Так выглядит конструкция химического анкера в разрезе

Несмотря на все выше описанное, следует понимать, что газобетон – материал хрупкий, не идущий в сравнение по прочности с кирпичом или бетоном. Поэтому действительно тяжелые предметы крепить на него не стоит. Вы же не крепите что-либо тяжелое к пенопласту. Откуда тогда такое доверие к газобетону? Увесистые предметы интерьера лучше крепить к металлическому каркасу, специально смонтированному и прикрепленному к потолку и полу. Для экономии пространства каркас можно врезать в газоблок, благо последний легко штробится.

Первые шаги. Столешницы из слэбов

Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 6 октября, 2018 , запись блога

Первые попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.

Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.

Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко там стамеской срезал.

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

• водонагреватель;
• стальные крючки диаметром более 10 мм;
• дюбели;
• электрическая дрель или перфоратор;
• качественные шланги;
• винты длиной 8-10 мм;
• схема подключения;
• сетевой кабель;
• фильтр грубой очистки воды;
• патрубки;
• простой карандаш;
• строительный пистолет.

Технология установки бойлера своими руками

Рисунок 1. Пластина для крепежа крепится при помощи шуруповертов.

Процесс монтажа и подключения водонагревателя выглядит следующим образом:

1. Выбирается подходящее место для монтажа.
2. Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
3. Производится монтаж водонагревателя.
4. Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
5. Выполняется заземление.

Рисунок 2. Схема подключения водонагревателя.

Схема подключения водонагревателя изображается на Рис. 2.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху
