Как разобрать чугунную батарею отопления по секциям: ключ для разборки чугунных радиаторов

Демонтаж радиаторов

По всем правилам, демонтаж старых радиаторов отопления необходимо проводить в то время, когда отопительный сезон уже был закончен. В это же время можно проводить и профилактические работы. Первое что нужно сделать, это предупредить коммунальные службы о том, что запланирован демонтаж радиаторов, для того чтобы они не запускали воду в систему отопления, либо слили ее со всего стояка.

Далее необходимо выполнить демонтаж радиатора, для этого нужно:

• Открутить гайки с подачи и «обратки» и снять радиатор, в случае если система отопления более современного вида.
• Воспользоваться сварочным аппаратом для снятия радиатора, в случае если система отопления старого года выпуска.

После этого нужно снять радиатор и промыть его под сильным напором воды, либо воспользоваться сжатым воздухом. В случае если радиатор старого образца, то необходимо приобрести новый радиатор и установить его на место старого.

Важно при замене радиатора отопления своими руками соблюдать обратную последовательность установки, при этом все соединения уплотнять при помощи пакли или герметика

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

• радиаторный (ниппельный) ключ;
• разводной ключ или набор гаечных ключей с разными размерами головок;
• автоген или болгарка;
• строительный фен;
• молоток, кувалда;
• зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Как разобрать старый чугунный радиатор

Наибольшее количество проблем возникает при разборке чугунных радиаторов отопления, прослуживших не один десяток лет. Чугун исправно служит и практически не изнашивается при контакте с теплоносителем, но из-за большого количества ржавчины и грязи, выпадающих на внутренней поверхности, эффективность теплоотдачи падает в разы. В идеале такую систему можно разобрать, промыть и установить на место. Один из способов разобрать старые чугунные батареи приведен на видео:

Демонтаж батареи

К сожалению, разобрать сгоны-муфты, на которых чугунная батарея подключена в систему отопления, с помощью копчиковых ключей или любым другим инструментом в домашних условиях явно не получится.

В теории существуют вибрационные электрические машины, способные разбирать прикипевшую и приржавевшую сантехническую арматуру, но в обиходе найти такой аппарат сложно. Профессионалы выжигают муфты паяльной лампой или газовой горелкой. Примерно в половине случаев сгоны удается отвернуть и разобрать, в остальных случаях трубы приходится резать болгаркой.

Как снять пробки

Для того чтобы размонтировать секции, необходимо получить доступ к ниппелям. Для этого батарею выносят в безопасное место и выжигают заглушки пропановой горелкой.

Греть нужно 5-10 минут

Для того чтобы отвернуть пробку, нужно греть именно ее корпус, а не секции. Металл должен разогреться докрасна, только в этом случае выгорает уплотнитель и грязь. Не дожидаясь, пока чугун остынет, на шестигранную основу заглушки накидывают ключ и с помощью ломика выкручивают ее из тела секции.

Накидной ключ

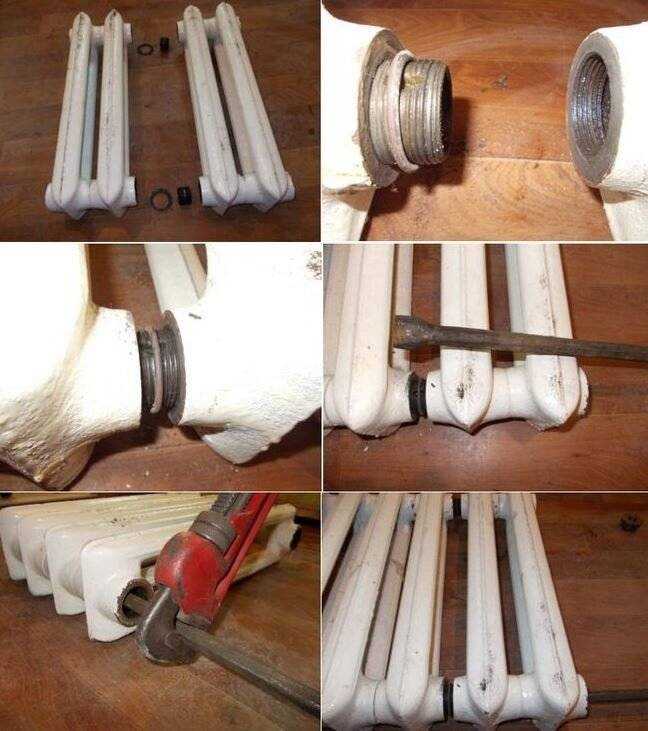

Как вывернуть ниппеля

Наиболее сложный этап во всей процедуре разборки батареи. Ниппеля можно вывернуть через открывшиеся отверстия, или разрезать секцию на две части, как на видео:

Все зависит от того, насколько старый чугун, и как долго эксплуатировались радиаторы.

Разрезанные секции

В худшем случае разобрать корпус с помощью ключа не удается. В такой ситуации приходится разрезать с помощью болгарки место соединения секций. Если резать аккуратно и тонким кругом, то «щеки» секций не пострадают. Будет удалено уплотнение и прорезан корпус резьбовой вставки.

В этом случае внутри секций останутся куски ниппеля, которые можно надрезать ножовкой по металлу и выбить из корпуса с помощью зубила и молотка. Жалеть вставки не следует, это расходный материал и подлежит замене в любом случае.

Нестандартные ситуации

Может случиться неприятная ситуация, когда при демонтаже чугунных батарей донышко пробки отламывается и резьба остаётся внутри.

Поступают следующим образом:

• коллектор прогревают;
• приставляют зубило к детали по направлению её выкручивания и пытаются с помощью молотка её провернуть;
• как только краешек резьбы будет высунут наружу, его выворачивают плоскогубцами.

Часто приходится снимать старые ржавые батареи, в которых резьбовое соединение изъедено коррозией или даже продырявлено.

В этой ситуации нужно сделать следующее:

• «вооружиться» муфтой из латуни или чугуна нужного диаметра;
• отрезать резьбу с подводки, но оставить первые пять витков;
• прогнать резьбу плашкой;
• подмотать резьбу сантехническим льном, пропитанным краской (на органическом растворителе), которая быстро сохнет;
• наворачивают подготовленную муфту;
• теперь подмотанная резьба вкручивается в муфту, и проблема решена.

Некоторые сложности в процессе работы

Выполнить демонтаж труб и чугунных радиаторов из-за наличия стыков иногда затруднительно. Простой силы здесь будет недостаточно. В этой ситуации придется воспользоваться промышленным феном или паяльной лампой.

Инструкция по демонтажу выглядит так:

1. Чугун нагревают, пока не появится малиновое свечение. После переходят к следующему этапу.
2. Заглушки постепенно выворачивают.
3. Радиаторный ключ подносят к верхней части конструкции, головка должна находиться на ниппельной гайке. С торца детали мелом намечают круг стержня.
4. Инструмент плоским концом вставляю внутренний нижний паз. Радиаторный ключ прокручивают в нужном направлении, пока он не достигнет нанесенной отметки.

Полезные рекомендации

Надо отметить, что снимать радиаторы отопления в летнее время намного проще, по той причине, что отопление отключено, поэтому если есть возможность, то лучше оставить такую работу на летнее время. Однако далеко не всегда это зависит от владельцев, поэтому нужно всегда быть готовыми к тому, что придется менять батарею в зимнее время. Однако и эта работа, если следовать инструкции, пройдет гладко, без проблем.

Для частных домов, которые далеко не всегда имеют батареи, отлично подойдет тепловой аккумулятор, который греет дом и печь без необходимости топки по утрам и вечерам. Установка теплового аккумулятора тоже может быть осуществлена своими руками, ничего сложного в этом деле нет.

Советы профессионалов

Несколько советов помогут провести эффективный ремонт:

1. После ремонта радиатор придется красить. Если он скрыт за декоративным экраном, желательно выбрать темную краску. Чугунная батарея лучше будет отдавать тепло.
2. Кронштейны для подвешивания располагают так, чтобы зазор между радиатором и подоконником составлял 10 см, а полом – 12-15 см.
3. Для отражения тепла стену за чугунной батареей заклеивают фольгированным материалом.

Эффективность отопления зависит от количества секций на каждом радиаторе. Здесь нужны грамотные расчеты, выполнить которые помогут опытные специалисты.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием. Так алюминиевый радиатор выглядит в разрезе

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином).  Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов  затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий  мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы).  Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Как разобрать чугунную батарею отопления – руководство по демонтажу и разборке радиаторов по секциям

В подавляющем большинстве отопительных систем на сегодняшний день используются батареи, которые в той или иной степени знакомы практически всем людям. Отопительные батареи могут изготавливаться из чугуна, стали и алюминия. Самыми популярными являются чугунные изделия – в арсенале их достоинств длительный срок службы (более 50 лет), хорошая теплоотдача и неплохая устойчивость к коррозии.

Чтобы достоинства чугунных батарей могли проявить себя, их необходимо регулярно красить, очищать, а порой – и ремонтировать. Разумеется, эти работы нельзя выполнить на установленных приборах при функционирующей системе отопления – радиаторы сначала нужно снять, а потом разобрать. О том, как разобрать чугунную батарею, и пойдет речь в этой статье.

Демонтаж радиаторов из чугуна

Для демонтажа чугунных отопительных радиаторов требуется следующий набор инструментов:

• Трубный ключ номер 3 (потребуется для откручивания контргайки и футорки);
• Труборез или болгарка;
• Ножовка по металлу;
• Зубило;
• Молоток и кувалда;
• Щетка.

Лучше всего демонтаж чугунных радиаторов (да и любых других отопительных приборов) выполнять в летнее время, когда отопительная система находится в отключенном состоянии. Перед тем, как разобрать чугунную батарею отопления по секциям, необходимо слить весь теплоноситель из отопительного контура.

Первым делом необходимо отвернуть контргайки, которые расположены на подводках к радиаторам. Далее отворачиваются футорки, и радиатор можно снимать. Если же возможность открутить контргайки отсутствует, то подводки попросту обрезаются, после чего радиатор без проблем снимается с опор.

Как разобрать чугунную батарею отопления по секциям

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

• Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
• Разводной ключ второго или третьего номера;
• Мел;
• Дюймовая труба длиной 50-100 см.

Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.

Технология разборки радиатора выглядит следующим образом:

В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею. Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ. При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот. Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа)

Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см

При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия

По такой технологии разбирается любой современный радиатор. Зачастую на таких отопительных приборах имеются заглушки с промаркированным направлением резьбы.

Заключение

Разобрать чугунный радиатор непросто, несмотря на вполне понятную технологию этого процесса. Тем не менее, иногда необходимость в разборке все же возникает, и знание о том, как ее выполнять, лишним не будет.

Проверка под давлением

Стыки проверяются под давлением после навески и подключения отопительного оборудования. Используется электрический или ручной компрессор, нагнетающий атмосферный воздух. Проверка проводится для выявления утечек в системе.

Порядок действий:

• закрываются запорные вентили;
• заглушки заворачиваются и перекрываются воздушники на стояках;
• на стояке приоткрывается один вентиль и медленно заполняется;
• после прекращения шипящего звука оба крана запускается полностью:
• утечки контролируются внутри жилья;
• медленно приоткрывается запорная арматура на подводящих участках.

Сначала приводится в действие нижний кран, затем воздух удаляется через кран Маевского, потом открывается вентиль верхней подводки.

Рекомендации специалистов

1. Специалисты рекомендуют поставить специальный клапан или вентиль для регулирования потока воды в системе. Уменьшая или увеличивая напор теплоносителя, можно регулировать температуру в квартире.
2. Это удобно во время ремонта, когда нужно починить или заменить полностью только один отопительный прибор, не перекрывая для этого всю систему.
3. Вместе с вентилем устанавливается термоголовка. Их монтируют только в однотрубной системе. В противном случае отопительные приборы будут плохо работать.
4. Для удаления воздуха из труб нужно установить на каждую батарею кран Маевского. Воздух спускается в самом начале отопительного сезона или уже в процессе.

Вентиль и термоголовка
