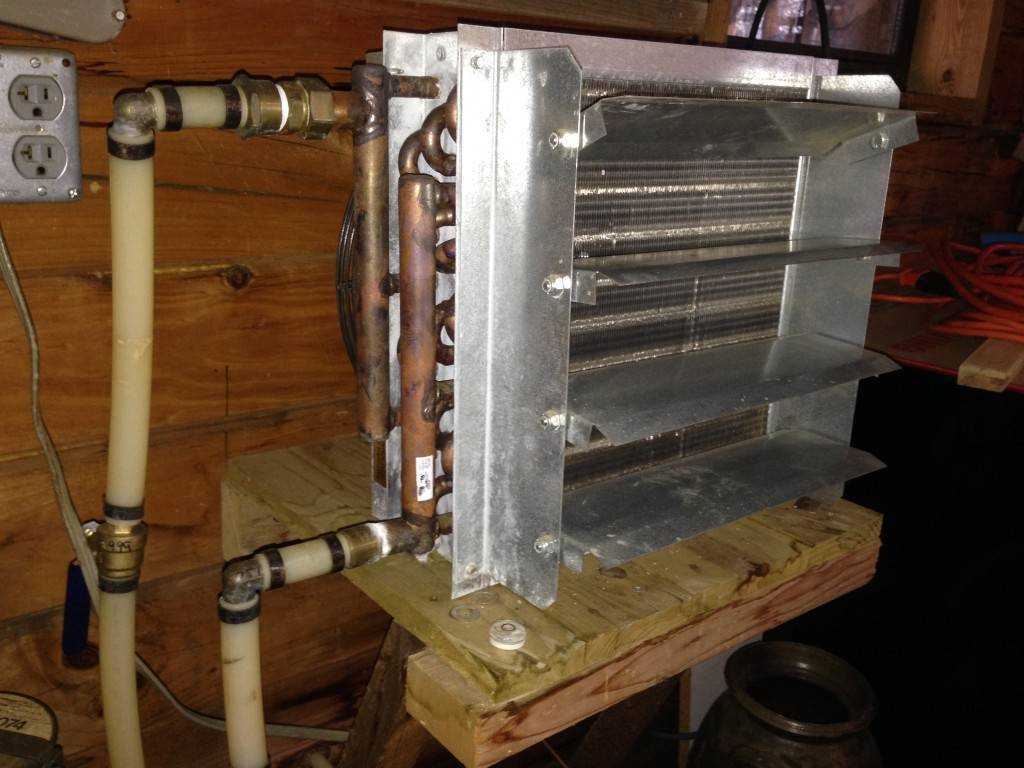

Водяной обогреватель своими руками

Корпус обогревателя

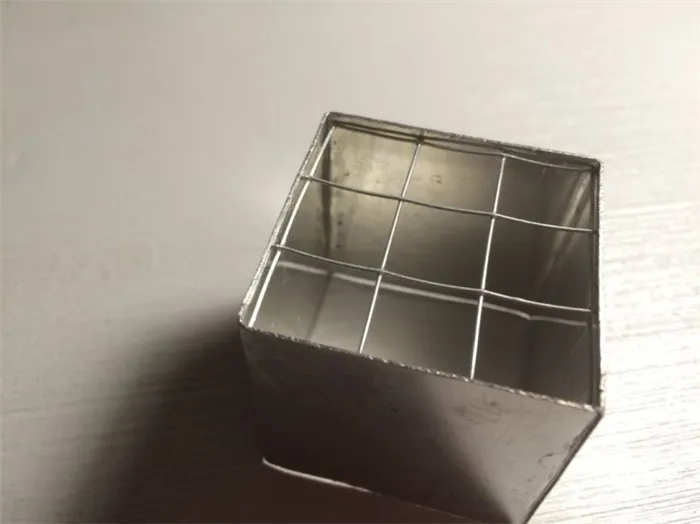

Корпус может быть изготовлен из консервных банок. Отрежьте от металлического листа полосу 4х16 см и согните ее в квадрат 4х4 см. Затем можно приклеить сварной шов, и корпус готов. Убедитесь, что вентилятор помещается в корпус.

Вы можете купить сетку или склеить ее самостоятельно из проволочных деталей. Размеры должны зависеть от конкретного случая. Поместите сетку в корпус и приварите ее таким же образом.

Чтобы сохранить водонепроницаемость всего нагревательного элемента, необходимо обернуть вентилятор лентой, чтобы сохранить его водонепроницаемость. И с силой вдавите все в корпус.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

Простота и доступность в сборке.
Безопасность и надежность в эксплуатации.
Экономичность в потреблении энергоносителей.
Высокая производительность и рабочая мощность.
Доступная стоимость конструктивных элементов и материалов.
Эргономичность и удобство транспортировки.
Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

стеклотекстолит 50*50 см;
24 метра нихромовой проволоки Ø 0,3 мм;
эпоксидный клей 150 г.

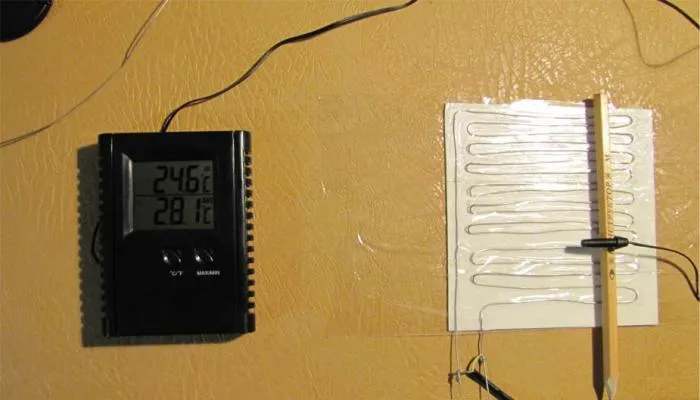

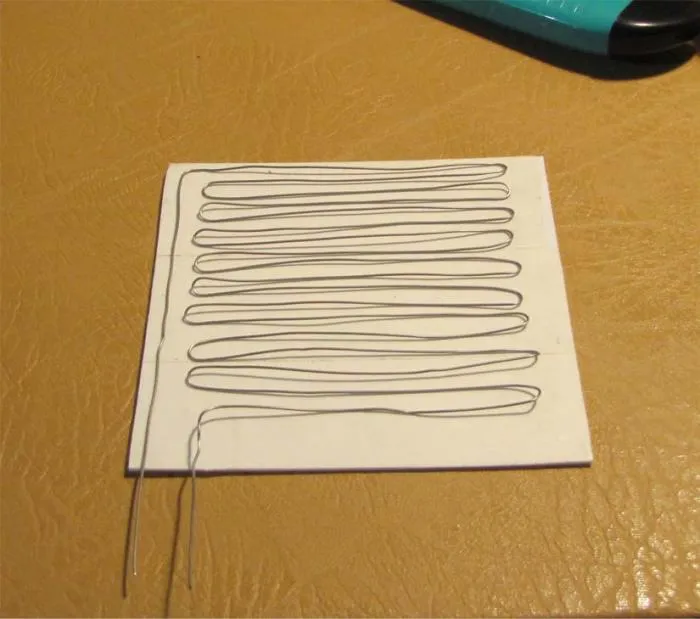

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

Печка — булерьян очень мало потребляет топлива

На нижнем листе с внутренней стороны делается разметка расположения проволоки: точный расчет длины спирали на каждом витке производить необязательно, но надо учитывать, что все 24 метра должны уместиться на квадратной панели 50*50 см. Проволока не должна доходить до краев панели 2–3 см по всему периметру, расстояние между витками – 8–15 мм.

По бокам просверливаются отверстия, в которое вставляются гвозди или спички. На них наматывается проволока, через каждые пять витков она закрепляется бумажными полосками с клеем. После намотки и закрепления проволоки спички (гвозди) убираются.

В панели просверливаются отверстия для вывода проводов и вставляются в них металлические заклепки, вокруг которых обматываются концы проволоки.

Вдоль витков равномерно наносится эпоксидный клей и закрывается второй стеклотекстолитовой панелью.

Проверить работоспособность прибора можно сразу, а затем оставить на сутки под грузом для полного высыхания.

Обогрев спиралью. Сделать обогреватель для гаража можно, используя асбестовую трубу и старую нихромовую спираль из сломанного отопительного прибора. Оснащенный вентилятором спиральный обогреватель из асбестовой трубы получил народное название «ветродуйка». Для изготовления понадобятся:

цилиндр из асбестовой трубы; спираль на обогреватель, разделенная на 6 равных кусков

Важно не разрезать элемент, так как в местах соединения она перегорает; вентилятор; короб из непроводящего ток материала; выключатель, подобранный по мощности, чтобы не расплавилась спираль для обогревателя.. Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе

Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

асбестовая пыль вредна для вдыхания;
спираль внутри открытая, на ней сгорает пыль и появляется запах;
вентилятор шумит.

Преимущество – за короткий промежуток времени нагревает немалую площадь, так как активно выдувает тепло. Мощность такого прибора составляет 1,6 кВт.

ПОСМОТРЕТЬ ВИДЕО

Нагревательный элемент своими руками может сделать каждый автолюбитель. При соблюдении техники безопасности прибор будет подспорьем в гараже в холодный период. Обогреватель для гаража можно всегда сделать своими руками, это сохранит ваш бюджет.

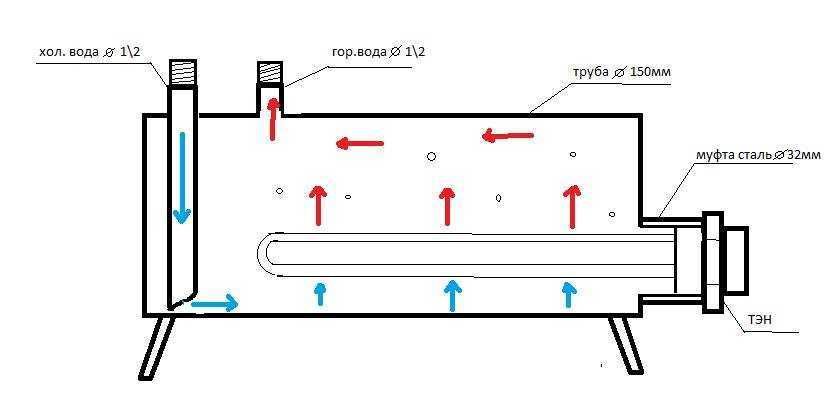

Делаем экономичный самодельный водонагреватель

Иногда самодельный водонагреватель — это отличный вариант сэкономить на необходимом дорогостоящем оборудовании. Его можно использовать в качестве временного варианта в случае поломки старой техники, либо на постоянной основе, например, в дачных домиках, где потребность в горячей воде сезонная. Конечно, для постоянного водоснабжения в частном доме или квартире лучше всего использовать заводские системы. Изготовление и монтаж самодельного устройства для нагрева воды не требует специального опыта, его может изготовить любой. Главное – наличие необходимого материала и инструментов для работы. Итак, как сделать водонагреватель своими руками?

Тепловая пушка направленного действия

Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме

Для сборки понадобятся:

кусок фанеры 16 мм толщиной;
вентилятор (канальный);
регуляторы температуры и оборотов;
нагревательный элемент PBEC (2,2 кВт);
крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
колесики.

Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.

Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств

Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.

Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру

В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.

Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы

В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.

Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах

Для удобства пользования к основанию из фанеры прикручиваем колесики.

Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес

Ну вот и все — самодельная тепловая пушка готова.

Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов

Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

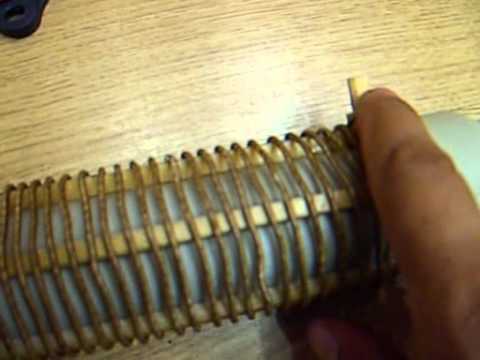

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

Подготовьте рабочее место, материалы и инструменты.
Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
Проверьте работоспособность индуктора.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
Заливают масло из расчёта 85% от внутреннего объёма корпуса.
Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
Монтируют вентилятор внутрь банки болтами и кронштейном.
Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
Для доступа воздуха просверливают около 30 отверстий в дне банки.
Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
Для устойчивости делают из толстой проволоки специальную подставку.
Включают в сеть и проверяют устройство.

Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
Графит перемешивают с эпоксидной смолой 1 к 2.
Кладут на стол плиты со схемой, гладкой стороной вниз.
Наносят тонким слоем смесь графита и клея по схеме.
Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
Вставляют клемы в обозначенных заранее местах вывода.
Дают просохнуть.
Присоединяют электрические провода и проверяют работоспособность.
Делают деревянную рамку для устойчивости.
Оснащают устройство терморегулятором.

Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.

Самодельный обогреватель своими руками;

Тепловентилятор на 12 В

Для локального обогрева небольшого помещения может пригодиться самодельный прибор, который можно изготовить из подручных материалов за считанные часы. Буквально за несколько минут такой обогреватель прогреет центр комнаты.

Очевидные преимущества: простота сборки, экономичность и доступность материалов.

Важно: есть у тепловентилятора на 12 В и очевидный недостаток — в процессе работы прибор сжигает кислород и даже иногда может производить неприятный запах. Такой тепловентилятор — настоящая находка для автомобилистов. Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась

Важно позаботиться о том, чтобы нагревательный прибор потреблял не более 20% от силы тока, на которую рассчитан электрогенератор авто. Такое соотношение защитит электросистему от перегрузки

Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась

Такой тепловентилятор — настоящая находка для автомобилистов. Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась

Поэтому, если вы планируете включать его в машине, то позаботьтесь о надежной фиксации агрегата

Важно: в процессе работы тепловентилятор довольно интенсивно нагревается. Поэтому, если вы планируете включать его в машине, то позаботьтесь о надежной фиксации агрегата. В противном случае электрообогреватель во время движения может упасть и травмировать водителя, пассажиров, или даже спровоцировать возгорание в салоне

В противном случае электрообогреватель во время движения может упасть и травмировать водителя, пассажиров, или даже спровоцировать возгорание в салоне.

Перед началом работы позаботьтесь о том, чтоб у вас под рукой были следующие компоненты и инструменты:

блок питания от ПК,
любая кафельная плитка (1 штука),
болты и гайки М5, 8 пар,
нихромовая проволока,
электропровод с вилкой,
ножовка,
паяльник,
гаечные ключи,
дрель,
плоскогубцы,
отвертка (крестовая).

Пошаговый алгоритм сборки обогревателя будет выглядеть следующим образом.

Необходимо разобрать блок питания. Снимите с него крышку, открутите плату, кулер. Избавьтесь от разъемов, переключателей. В противном случае миниатюрный обогреватель будет издавать неприятный запах нагретой пластмассы во время работы.
Подготовьте нагревательные спирали, намотав нихромовую нить на любой предмет цилиндрической формы. Подбирайте длину спирали с учетом сопротивления, указанного в схеме.
С помощью ножовки следует отрезать от кафеля небольшой фрагмент. Просверлите в нем дырки. Плитка будет играть роль подставки для нагревательных спиралей.
Необходимо присоединить спирали к плитке и соединить их проводами последовательно или параллельно.
Финальный шаг — сборка тепловентилятора. Верните кулер на его место в блоке питания, установите перед ним плитку с монтированными на нее нихромовыми спиралями. Теперь можно подключить провода.

Совет: миниатюрный тепловентилятор желательно дополнить плавким предохранителем.

Обратите внимания на следующие детали: в принципе, в таком мини-обогревателе можно использовать и один нагревательный элемент, однако вариант с двумя спиралями позволяет эффективно регулировать температуру. Если спирали будут подключены параллельно, то прибор продолжит работать, даже если одна из них перегорит.

Важно: нихромовые спирали не должны касаться других деталей тепловентилятора (кроме кафельной плитки). Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками. Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками

Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

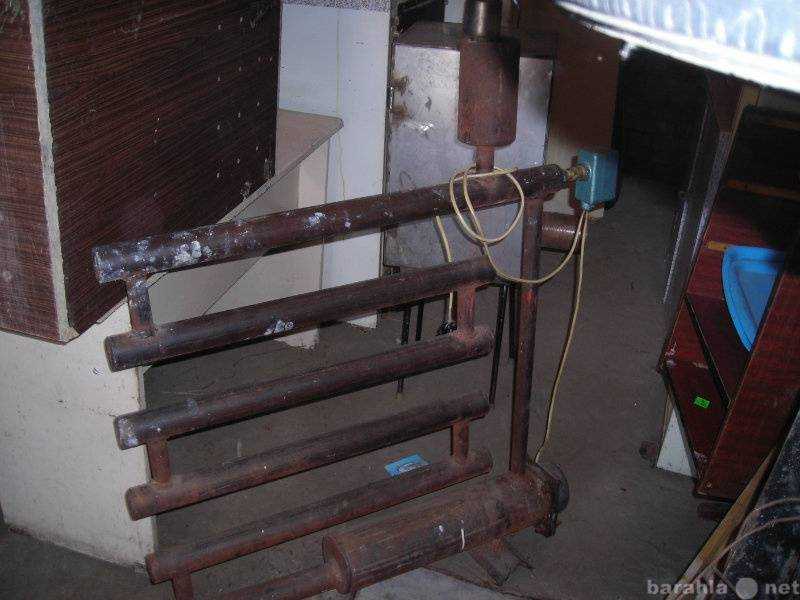

Рис. 11: Пример использования БУ регистра

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра

Рис. 12: Возьмите старый радиатор

Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления. Рис. 13. Подготовьте два отверстия

Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины. Рис. 14: закрутите ТЭН в нижнее отверстие

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
Рис. 15: закройте горловину для заливки масла
Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

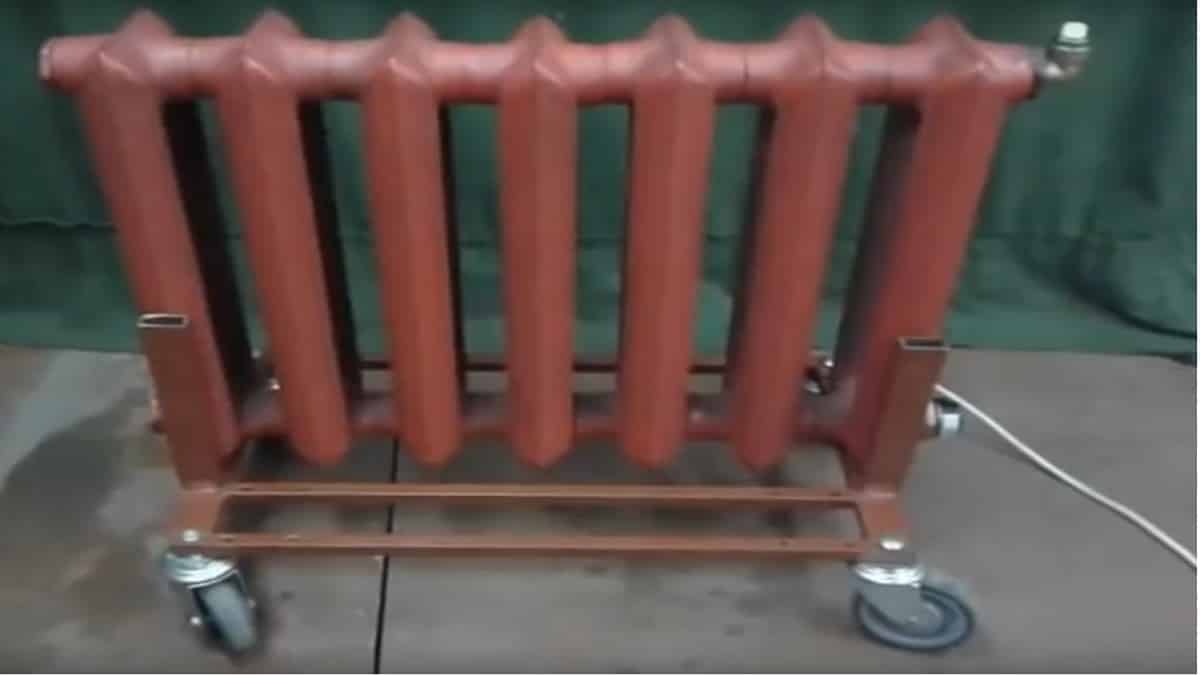

Рис. 16: Конструкция для перемещения на колесиках

Возможные методы доработки

Несмотря на простоту принципа действия, такой водонагреватель очень удобен в использовании, но требует ряда доработок. Прежде всего, на выходе дымохода из бака нужно просверлить сквозное отверстие и вставить в него шпильку с диском-заслонкой. При этом диск не имеет жёсткого крепления к шпильке, ведь заслонку нужно периодически разбирать для чистки дымохода.

Для обслуживания и ремонта нагревателя его потребуется отключить от обвязки, поэтому рекомендуется установить на резьбовые патрубки бака соединения типа «американка» из латуни. Нижний патрубок подключается напрямую к системе водопровода через запорный кран. Также в этом месте можно сделать сливной отвод с краном и штуцером для подключения гибкого шланга. На верхнем патрубке необходимо предусмотреть свободный отвод с шаровым краном для подсоса воздуха при сливе воды из бака. За отводом устанавливается стандартная группа безопасности — клапан сброса излишнего давления для водяных нагревателей. Далее за группой упаковывается запорный кран.

Если водонагреватель располагается на улице, не будет лишним обеспечить теплоизоляцию бака. Её достаточно легко выполнить обычной базальтовой ватой. Потребуется широкий отрез стальной армирующей сетки, свёрнутой в кольцо с образованием зазора от стенок бака порядка 50–70 мм. К сетке тонкой проволокой крепится утеплитель, затем полученный кожух оборачивается вокруг водонагревателя и стягивается проволочными хомутами.

Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

Для правильного функционирования системы включения ТЭНа не обойтись без использования дополнительного источника 12 В и промежуточного реле. Реле устанавливаемое в систему должно быть обратного действия, то есть размыкать цепь при подаче на катушку низковольтного напряжения. Эта особенность связана с тем, что в автомобиле включение обдува радиатора осуществляется при превышении определённого значения температуры, в то время как проточный радиатор должен быть отключён в момент, когда значение температуры превысит критическое значение.

Котлы для твердого и дизельного топлива

Небольшая буржуйка отлично справится с отоплением маленького помещения и одновременно просушит воздух. Топить ее можно углем, дровами, торфяными брикетами и т.д.

Вместо самодельной буржуйки можно использовать специальный котел, но тогда к смете расходов прибавится сумма его стоимости.

Существуют котлы для твердого и для дизельного топлива. Они безопасны и не требуют постоянного присутствия человека.

Некоторые автовладельцы устанавливают в гаражах печи из кирпича. Принцип работы печи аналогичен буржуйке – сгорая, топливо нагревает печь, от которой прогревается воздух в помещении. Отличие кирпичной печки от железной в скорости прогрева: кирпич нагревается дольше, но и тепло сохраняет лучше.

При установке котла или буржуйки необходимо учитывать правила пожарной безопасности: устанавливать печь на твердое (лучше монолитное) негорючее основание, защитить ближайшие поверхности от случайного воспламенения и правильно обустроить дымоход.

Использование буржуйки или кирпичной печи подходит для временного отопления гаража – автоматизировать подачу топлива невозможно, а постоянно подкладывать дрова или уголь неудобно. Еще один серьезный недостаток этого варианта – высокая пожароопасность. Даже при оборудовании вокруг печи железного фартука есть риск воспламенения горючего, резины или других материалов, которые всегда есть в гараже.

Безопасна в использовании печь «Булерьян». Топят ее дровами, которые закладывают один раз в 5-10 часов. Минус такой печи в ее стоимости, сложности обустройства дымохода – он должен быть правильно утеплен, и необходимости регулярного удаления сажи.

Общий минус использования перечисленных печей – необходимость покупки топлива и оборудования места для его хранения.

Кроме того заводские котлы стоят недешево, а самодельные буржуйки и кирпичные печи могут стать причиной пожара.

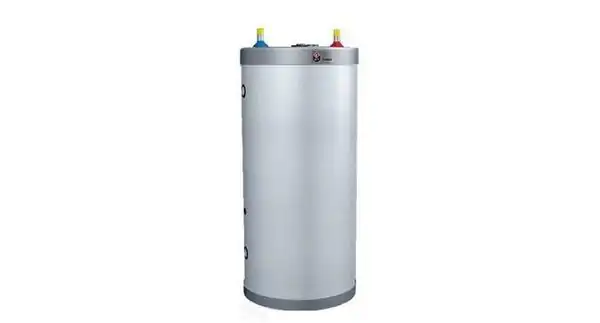

Что такое бойлер косвенного нагрева?

Понять, что такое бойлер косвенного нагрева невозможно без разбора определения «классический бойлер». Это устройство представляет собой бак большого объема, в котором установлен нагревательный элемент.

При подсоединении прибора к электросети происходит нагрев воды. Когда жидкость достигнет определенной температуры, электроэнергия перестает подаваться.

После этого агрегат не отключается, а переходит в «спящий» режим. При этом устройство продолжает контролировать температуру жидкости.

После включения крана, вода из водопровода будет вытеснять из бойлера горячую воду. Подача горячей воды в таком приборе происходит сверху, а холодная вода заливается снизу. В результате температура воды в бойлере упадет. После этого агрегат включится и снова начнет подогревать жидкость до заданной температуры.

Внимание! Если в водопроводе не будет давления, то вода не поступит в бойлер. Классический прибор функционирует 24 часа в сутки круглый год

У косвенного агрегата другое устройство. Конструкция представляет собой бак, выполненный из материала, который невосприимчив к образованию ржавчины. Вода внутрь прибора подается от труб водоснабжения, а нагревается благодаря теплоносителю

Классический прибор функционирует 24 часа в сутки круглый год. У косвенного агрегата другое устройство. Конструкция представляет собой бак, выполненный из материала, который невосприимчив к образованию ржавчины. Вода внутрь прибора подается от труб водоснабжения, а нагревается благодаря теплоносителю.

Преимущества для отопления

Преимущества использования бойлера косвенного нагрева воды:

Нагрев воды осуществляется от теплоносителя системы отопления.
Значительно снижаются расходы на электроэнергию в сезон отопления за счет отказа от классического бойлера.
Простота в изготовлении, монтаже и эксплуатации.
Возможность постоянно пользоваться горячей водой.

Фото 1. Бойлер косвенного нагрева модели Comfort 100 из нержавеющей стали, производитель — «ACV».

Недостатки

Минусы бойлера косвенного нагрева:

Агрегат занимает много места, поэтому его установка возможна лишь в помещении с большой площадью или в отдельном помещении.
Прибор долго греет большое количество жидкости.
Во время работы устройства снижается температура теплоносителя в отопительной системе и из-за этого падает температура внутри помещения.
Нельзя использовать в весенне-летний период без ТЭНа, а если установить этот элемент, то расход электроэнергии возрастет.
Эксплуатация невозможна без термостата, что становится причиной дополнительных трат.
На змеевике быстро появляется накипь.

Важно! Бойлер косвенного нагрева от системы отопления функционирует только в отопительный сезон. Для круглогодичной работы в устройство монтируют ТЭН, что приводит к повышению расхода электроэнергии

Твердотопливное отопление гаража

Экономичный обогрев гаража в зимнее время проще всего организовать с использованием твердотопливного оборудования. Дрова стоят довольно дешево, топить ими очень легко, просто и сравнительно безопасно

А для их горения можно соорудить печку любого типа Если необходимо организовать самодельное отопление в гараже максимально дешево и быстро, лучше всего обратить свое внимание на печку типа буржуйка. Печка-буржуйка представляет собой самый простой отопительный агрегат

Конструкционно она состоит из двух частей – это камера сгорания и дымоход. Спереди располагаются дверца зольника и загрузочная дверца. Из задней части отводится дымоход. Создать буржуйку для организации отопления в гараже можно из самых разных материалов:

Простая печь-буржуйка обычно является самым часто используемым агрегатом для отопления гаража, ввиду ее неприхотливости и дешевизны топлива.

Из старого газового баллона;
Из стального бидона;
Из старой бочки;
Из листового железа.

Вариантов чертежей – десятки и даже сотни, поэтому со сборкой проблем не возникнет.

Самый экономный способ организовать автономное отопление в гараже заключается в использовании твердотопливной печи Булерьян. Данная печь является конвекционной, она характеризуется очень высокой производительностью и может использоваться для обогрева любых технических помещений. Булерьян можно приобрести готовый или собрать его самостоятельно. Создавая гаражное отопление своими руками, помните, что Булерьяны являются пиролизными – это обеспечивает максимальную теплоотдачу и длительное горение.

Сделать отопление в гараже своими руками несложно – достаточно иметь в своем распоряжение подходящее оборудование или инструменты для его изготовления. Например, мы можем собрать в гараже печку каминного типа. Найдя чертежи, ничто не помешает изготовить самодельный Булерьян или смонтировать печь-камин с водяным контуром – такой вариант пригодится при создании отопления в помещениях большой площади.

Если вам хочется отапливать гараж максимально экономно, воспользуйтесь готовым заводским оборудованием – здесь вас будут ждать твердотопливные котлы, в том числе и пиролизного типа. В дополнение к ним останется проложить трубы и смонтировать батареи, например, отопительные регистры из труб большого диаметра. Заводское оборудование для систем отопления отличается более высоким КПД, что повлияет на экономичность.

Как сделать плоский нагревательный элемент своими руками

В кратчайшие сроки вы сможете собрать это устройство своими руками. Он может работать в качестве водонагревателя. Следует использовать две тонкие пластины. Обычно используются лезвия. Не рекомендуется использовать медные пластины, так как они могут отравить воду. Спичка помещается между двумя лезвиями

Очень важно, чтобы они не касались друг друга. К каждому из них прикреплен медный провод

Изоляция не требуется. При работе с таким устройством следует придерживаться определенных правил:

перед началом работы в воду погружается сначала устройство, а потом оно включается в сеть;
нельзя греть соленую воду, так как может возникнуть короткое замыкание;
во время нагрева запрещается прикасаться к воде.

Такое устройство чаще всего используется на таксах или солдатах в армии.

Индукционные нагреватели воды для отопления

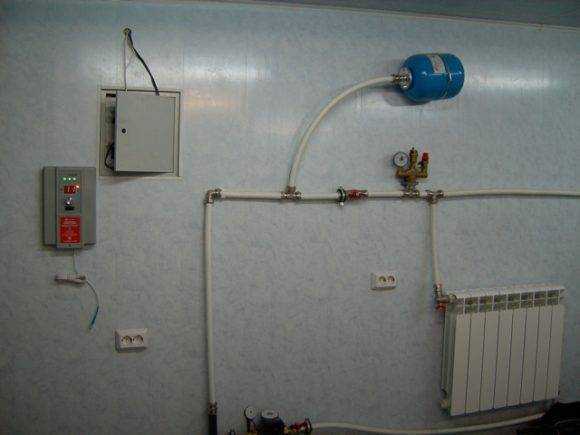

Схема отопления, где в роли нагревателя теплоносителя служит индукционный котел.

Подобное устройство хорошо зарекомендовало себя не только в качестве проточного водонагревателя, но и котла для отопления. Правда, в таком случае сварочный аппарат в роли генератора уже не подойдет, придется использовать трансформатор, имеющий две обмотки. Последний трансформирует вихревые токи, возникающие на первичной обмотке в электромагнитное поле, которое создается на вторичном контуре.

Котел из индукционного водонагревателя нужно оснастить двумя патрубками для горячей и холодной воды. С нижнего будет поступать холодная вода, его нужно монтировать на вводном участке линии, а сверху необходимо расположить патрубок, который будет подавать горячую воду в систему отопления. В итоге циркуляция воды осуществляется естественным путем под действием конвекции без насоса.
