Водородный котел отопления дома и генератор своими руками

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

Экономический вопрос

Прежде чем начать подробно разбираться, как сделать водородный генератор, желательно вспомнить школьный курс физики. Все преобразования происходят с потерей энергии, то есть, затраты электроэнергии на получение водорода не окупятся тепловой мощностью при сжигании полученного топлива.

Если учесть, что сжигать водород с максимальной температурой и теплоотдачей в домашних условиях попросту невозможно, становится понятным, что реальные потери будут даже выше тех, что рассчитаны для идеальных условий.

Итак, использовать водородный генератор, сделанный для отопления своими руками, не имеет никакого смысла, если у вас нет доступа к бесплатной электроэнергии. Установить для отопления дома электрический котел и тратить электроэнергию напрямую, без сложных преобразований, обойдется вам в 2-3 раза дешевле. Кроме того, электрокотел полностью безопасен, а эксплуатация кустарной установки грозит взрывом при несоблюдении правил монтажа и эксплуатации.

Очевидно, что получение дешевого водорода экологически чистым способом, к которым относится электролиз, — это вопрос будущего, над которым сегодня работают ученые в передовых странах мира.

Конструкция и принцип работы водородного генератора

Применение водорода в виде топлива для обогрева жилища – довольно заманчивая идея, ведь его теплотворность составляет 33,2 кВт/м3, в то время как у природного газа она всего 9,3кВт/м3, а это более чем в 3 раза. Теоретически добыть водород можно из воды, для того чтобы его потом сжечь в котле, можно воспользоваться водородным генератором для отопления дома.

Как энергоноситель с водородом ничто не может сравниться, а его запасы практически бесконечны. Как уже говорилось выше, при сгорании водород выделяет очень много тепловой энергии, намного больше, чем любое углеродосодержащее топливо. Вместо вредных выбросов в атмосферу, которые выделяются при использовании природного газа, водород, сгорая, образует обычную воду в виде пара. Только есть одна проблема, данный элемент не встречается в природе в чистом виде, а только в соединении с другими веществами.

Одним из таких соединений является обычная вода, которая представляет собой окисленный водород. Для того чтобы расщепить на составляющие ее элементы многие ученые потратили не один год. И не безрезультатно, техническое решение по выделению из воды ее составляющих все же было найдено. Это так называемая химическая реакция электролиза, в результате которой вода распадается на кислород и водород, получаемую смесь прозвали гремучим газом или газом Брауна.

Ниже можно увидеть схему водородного генератора (электролизера), который работает от электричества:

Электролизеры поставлены на серийное производство и служат для газопламенных (сварочных) работ. Ток определенной частоты и силы подается на группы металлических пластин, которые погружены в воду. Из-за протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром.

Для того чтобы отделить газы от пара все пропускается через сепаратор, после которого подается на горелку. Чтобы предотвратить обратный удар и взрыв, на подаче монтируется клапан, который пропускает горючее только в одну сторону.

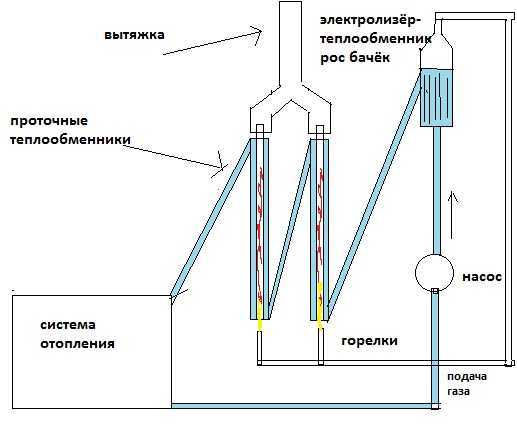

Водородная установка для обогрева жилища включает в себя следующие составляющие: котел и трубы диаметром 25-32 мм (1-1,25 дюймов). Трубы можно установить дома своими руками, но необходимо выполнить одно условие – после каждого разветвления диаметр должен уменьшаться.

Диаметр уменьшается по следующему принципу – труба D32, труба D25. После разветвления – D20, и последней монтируется труба D16. При соблюдении этого условия водородная горелка будет работать качественно и эффективно.

Для того чтобы следить за уровнем воды и своевременно подпитывать ею устройство, в конструкции есть специальный датчик, который отдает команду в нужный момент и вода впрыскивается в рабочее пространство электролизера. Для того чтобы давление не подпрыгивало до критической точки внутри сосуда, агрегат оборудуется аварийным выключателем и сбросным клапаном. Для обслуживания генератора водорода, необходимо только время от времени добавлять воду и все.

Обзор производителей

Принципиального различия среди водородных генераторов для отопления нет. Единственный критерий, на основе которого можно их дифференцировать — это показатель мощности устройств, сделанных из разных материалов.

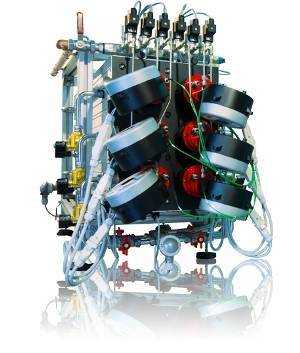

Водородный котёл STAR-3.0

В качестве примера рассмотрим характеристики двух подобных котлов американского производства «HHO» и «Star 1000»:

За один час такой генератор употребляет 1,5-3 КВт.
Расход воды — 5,5 литров за 24 часа.
Генерирует от 1,2 до 2 литров топлива в течение суток.
Может применяться для обогрева воздуха в зданиях, площадь которых составляет до 250 «квадратов».
Минимальный эксплуатационный срок службы — 15 лет.
Приблизительная стоимость на отечественном рынке — 3000-3500 USD.

Модель	Характеристики
STAR 1000 и STAR 2000	Расход воды – от 0,7 до 1,1 литра в час или 5,5 литра в сутки. Генерация топлива – от 1,2 до 2,0 м³/час. Расчетный период эксплуатации – не менее 15 лет. Энергопотребление – от 1,2 до 3 кВт. Отапливаемая площадь – до 250 квадратных метров. Цена – до 230 000 рублей.
Водородный котел STAR-1.1	Тепловая мощность – 27 кВт Энергопотребление – 300 Вт/час. Число контуров – один отопительный + один водогрейный, устанавливаемый за отдельную плату. Стоимость – 63-73 тысячи рублей.
Китайский генератор Kingkar 3000	Расход воды – 1,6 литра в час. Генерация топлива – 3 м³/час. Энергопотребление – до 9 кВт. Стоимость – 480 тысяч рублей.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H2, да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

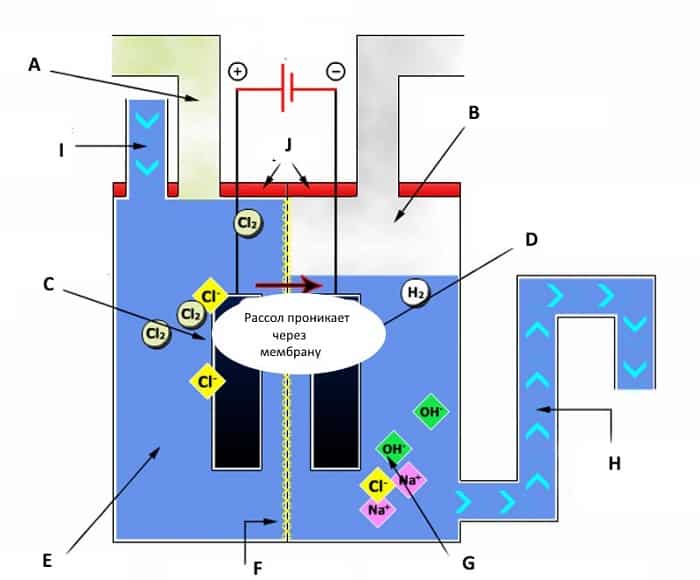

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане

Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Техника безопасности и особенности эксплуатации

Отопительный котел на водороде нужно правильно эксплуатировать.

Устройство котельной и дистанционное управление газовым котлом

В ходе его использования придерживайтесь следующих правил:

Нельзя самостоятельно модернизировать и переделывать водородное нагревательное оборудование. Это повышает вероятность утечки водорода. При его взаимодействии с воздухом создается взрывоопасная ситуация.
Установите внутри теплообменника датчики температуры. Это позволит контролировать степень нагрева воды. Периодически проверяйте температуру, не допускайте перегревания теплоносителя.
Не эксплуатируйте отопительное оборудование в режимах и условиях, которые не предусмотрены производителем. Это может привести к нежелательной цепной реакции.
На горелочное устройство установите запорную арматуру и подключите ее к температурному датчику. Это позволит при необходимости обеспечивать охлаждение котла.
Если давление газа в камере сгорания критически повышается, то нужно выяснить причину такого повышения, принять меры для стабилизации работы.
Следите за подачей воды, периодически меняйте электролитный раствор.

Перспективы водорода как топлива для котла отопления

Водород – это самое распространенное «топливо» во Вселенной и десятый по распространению химический элемент на Земле. Проще говоря – проблем с запасами топлива у вас не будет.
Этот газ не может навредить ни людям, ни животным, ни растениям – он не токсичен.
«Выхлоп» водородного котла абсолютно безвреден – продуктом горения этого газа является обычная вода.
Температура горения водорода достигает 6000 градусов Цельсия, что говорит о высокой теплоемкости этого вида топлива.
Водород легче воздуха в 14 раз, то есть при утечке «выброс» топлива улетучится из котельной сам по себе, причем в очень сжатые сроки.
Стоимость одного килограмма водорода – 2-7 долларов США. При этом плотность газообразного водорода равна 0,008987 кг/м3.
Теплотворная способность кубического метра водорода – 13 000 кДж. Энергоемкость природного газа в три раза выше, но себестоимость водорода как топлива ниже в десятки раз. В итоге альтернативное отопление частного дома водородом обойдется не дороже практики использования природного газа. При этом владельцу водородного котла не нужно оплачивать аппетиты хозяев газовых компаний и строить дорогостоящий газопровод, а равно и проходить чрезвычайно бюрократизированную процедуру согласования всяческих «проектов» и «разрешений».

Словом, как топливо водород имеет самые радужные перспективы, которые уже оценила аэрокосмическая отрасль, использующая водород для «заправки» ракет.

Современная разработка — водородный отопительный котел

Как работает котел отопления на водороде

Точно так же, как и обычный газовый котел:

Топливо подается на горелку.
Факел горелки разогревает теплообменник.
Залитый в теплообменник теплоноситель транспортируют к батареям.

Только вместо магистрального газопровода или емкостей со сжиженным горючим для производства топлива необходимо использовать особые установки – генераторы водорода.

Причем самый распространенный вид бытового генератора – это электролитическая установка, расщепляющая воду на водород и кислород. Себестоимость топлива, которое производят электрические генераторы для отопления водородом доходит до 6-7 долларов за килограмм. При этом для производства кубического метра горючего газа необходима вода и 1,2 кВт электроэнергии.

А вот на отводе продуктов горения в данном случае можно сэкономить. Ведь в процессе горения смеси кислорода и воздуха выделяется только водяной пар. Так что «настоящий» дымоход такому котлу не нужен.

Плюсы водородных котлов

Водородом можно «топить» любые котлы. То есть абсолютно любые – даже старые «советские» агрегаты, приобретенные в 80-х годах прошлого века. Для этого вам понадобится новая горелка и гранит или шамотный камень в топке, увеличивающий тепловую инерцию и нивелирующий эффект перегрева котла.
У водородных котлов увеличенная тепловая мощность. Стандартный газовый котел на 10-12 кВт на водороде «выдаст» до 30-40 киловатт тепловой мощности.
Для отопления водородом по большому счету нужна только горелка. Поэтому «под водород» можно переделать даже твердотопливный котел, инсталлировав горелку в топку.
Базу для получения топлива – воду – можно извлечь из водопроводного крана. Хотя идеальным полуфабрикатом для производства водорода является дистиллированная вода, в которую подмешен гидроксид натрия.

Минусы водородных котлов

Малый ассортимент водородных котлов и газогенераторов промышленного типа. Большинство продавцов предлагают «самоделки» с сомнительной сертификацией.
Высокая цена промышленных моделей.
Взрывоопасный «характер» топлива – в смеси с кислородом (в пропорции 2:5) водород превращается в гремучий газ.
Высокий уровень шума газогенерирующих установок.
Высокая температура пламени – до 3200 градусов Цельсия, затрудняющая использование водорода в качестве топлива для кухонной печи (нужны особые рассекатели). Впрочем, H₂ydroGEM — котел отопления на водороде итальянского производства giacomini – укомплектован горелкой температурой пламени до 300 градусов Цельсия.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

Производится загрузка топлива в топку, где оно поджигается.
Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Водородный котел отопления своими руками

На сегодняшний день массовое производство водородных отопительных котлов отсутствует и приобрести данный прибор непросто. Если вы желаете приобрести такое устройство, то, скорее всего, придется оформить индивидуальный заказ или договариваться о поставке оборудования из Италии, где был разработан такой котел. Однако такой способ многим пользователям не подходит ввиду своей высокой стоимости. Чтобы решить этот вопрос, можно рассмотреть способ сооружения котла своими руками.

Изготовление генератора

Для того, чтобы создать котел на водороде, для начала необходимо соорудить генератор водорода:

На первом этапе необходимо вырезать 16 прямоугольников размером 50х50 см из листа из нержавейки.
Один из углов вырезанных частей нужно срезать.
При помощи дрели в противоположном по диагонали углу делается отверстие.
Сборка конструкции осуществляется из пластин и двух болтов. На один болт надо затянуть две шайбы и разместить их с обеих сторон пластины. Вторую пластину развернуть таким образом, чтобы обрезанный конец был у болта, затем зафиксировать ее на втором болте так, чтобы она оказалась над первой пластинкой. Далее, между двух пластин нужно оставить полоску прозрачного пластика длиной в 1 мм. Остальные прямоугольники фиксируются аналогичным способом.
В пластиковом контейнере нужно сделать прорези для болтов.
Собранную из пластин конструкцию необходимо вставить в контейнер.
В крышке делается два отверстия: в одном закрепляется трубка для подачи водорода, а другое создано для того, чтобы заливать воду с растворенными солями.
Проверить работу устройства.

В качестве энергоносителя водород считается самым чистым и безопасным элементом, а отопление, базирующееся на нём, является результативным и полноценным.

Изготовление котла

Создание водородного котла осуществляется следующим образом:

надо взять профильную трубу 20х20 мм и отрезать от нее 8 равных частей длиной 30 см;
далее взять профильную трубу 40х40 мм и отрезать 3 куска, длина одного должна составлять 20 см, а двух других — 8 см;
в длинной трубе надо сделать две прорези на середине противоположных сторон, размером 40х40 м. К этим отверстиям приварить 2 отрезка по 8 см;
в результате образуется крестовина, на три конца которой привариваются заглушки, а на четвертом конце фиксируется заглушка с патрубком для присоединения трубы подачи водородной смеси;
на каждом конце конструкции надо сделать по одному отверстию, диаметром 1-1,5 см, предварительно сделав отступ от центра крестовины 7-8 см, отверстий всего должно получиться 4;
к ним привариваются патрубки и фиксируются форсунки, которыми часто обладают котлы на пропане;
следующим процессом будет — приваривание к крестовине 8 кусков профильной трубы с размерами 20х20 см;

Котёл на водороде своими руками

затем нужно вырезать из листового металла 3 квадрата. В двух из них сделать по 4 отверстия, диаметр в одном должен быть равен 2-3 см, в другом — 1 см; трубу с диаметром 2-3 см разрезать на отрезки длиной 50-60 см. Затем приложить их к квадрату с меньшими отверстиями и приварить к нему. в трубе с диаметром 20 см сделать два отверстия: одно внизу, другое вверху; далее трубу нужно приварить к квадрату с меньшими прорезями; полученную конструкцию необходимо перевернуть вверх дном и поставить второй квадрат. Трубки должны войти в отверстие, и при этом квадрат должен прилегать к большей по диаметру трубе, квадрат и трубки варить; процесс сварки квадрата и самой конструкции производится горелкой: к двум отверстиям на корпусе надо приварить патрубки подачи возврата теплоносителя; затем котел проверяется на герметичность; и, на последнем этапе, надо изготовить защитный корпус, в который будет спрятан котел.

Таким образом, выполнив все вышеизложенные указания, вы станете обладателем водородного котла.

В настоящее время котлы на водородном топливе не имеют широкого распространения, несмотря на большое количество преимуществ и удобства в использовании. Однако они стремительно проникают на рынок отопительного оборудования и перспективы их использования безграничны.

Постройка котла своими руками

При работе с металлом важно соблюдать простейшие правила безопасности

Выбор проекта

Для домашнего мастера настоящим вызовом будет самостоятельное изготовление нагревателя типа «Булерьян», однако при наличии терпения и навыков сварки металла эта задача выполнима.

Для создания прибора для нагрева воды понадобится квадратная профильная труба с толщиной стенок 4 мм. Во время работы используется сварочный аппарат, болгарка, зажимы и прочие слесарные приспособления.

Кроме квадратной трубы, понадобится несколько листов железа для второй камеры и дверец, задвижка, труба для расширительного бачка, сантехнические резьбы для вывода и ввода теплоносителя.

Порядок сварки водогрейной печки на дровах

Первым делом свариваются коллекторы: нижний и верхний. Нижний имеет форму «коробки», на нём будет стоять вся конструкция, верхний — произвольной формы, выполняет функцию расширительного бачка.

Теплообменник состоит из г-образных квадратных или изогнутых в виде хомута круглых труб. Их низ соединяется с коллектором, верх — с расширительным бачком. Промежутки между труб завариваются наглухо листовым металлом.

На 2—3 высоты получившегося туннеля устанавливается камера вторичного дожига. Горячие газы поднимаются вдоль раскалённой полки. Её лучше сделать из металла толщиной 5—7 мм, к началу полки подводятся воздуховоды.
