Пеллетная горелка своими руками

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Изготовление пеллетного котла своими руками

Разберемся, как сделать пеллетную горелку своими руками. Для самостоятельного изготовления горелки может использоваться разное конструктивное исполнение, которым будут обуславливаться основные технические характеристики оборудования, а также принцип его действия. Нужно учитывать, что объемную стальную и чугунную горелку требуется устанавливать непосредственно в топку котла.

Работоспособность шнекового механизма обеспечивается электрическим двигателем. Длина стандартного шнека не должна превышать два метра, что позволит минимизировать риск скопления древесных опилок и предотвратит необходимость часто выполнять очистку участка подачи топлива.

Удобным является оснащение данного узла температурным датчиком, осуществляющим контроль перегрева кожуха и своевременное срабатывание автомата на подачу пеллет в топку.

Пеллетная горелка

Особого внимания требует конструкция бункера, имеющая непосредственное значение для расчёта продолжительности работы отопительного оборудования в автономном режиме. Допускается монтаж дополнительного шнека, позволяющего значительно продлить время бесперебойной работы отопительного котла без дозагрузки топлива и участия оператора.

В некоторых случаях специалисты рекомендуют заменить отдельную бункерную коробку обычной упаковкой пеллет, которая надежно фиксируется на устройстве посредством специального дополнительного штатива.

Способы автоматизации

Соотношение подачи топлива и воздуха в камеру сгорания необходимо отрегулировать, в противном случае работа отопительного оборудования будет нестабильной или постоянно происходить на высокой мощности.

Самый простой способ изменять обороты вентилятора и шнекового двигателя — это установить простейший регулятор. Но в этом случае добавится необходимость регулярного присмотра и настроек оборудования с учетом температуры окружающей среды и теплоносителя. Настройка отопительной системы своими руками состоит в том, чтобы подобрать на различных режимах работы такое соотношение подачи воздуха и горючего, во время которого факел пламени будет стабильным и ровным. Добиться этого можно только во время автоматизации работы котла.

В плане розжига и контролирования пламени горелку тоже можно автоматизировать. Необходимо приобрести фотодатчик, а также электронный элемент накаливания. Последний включается в самом начале, поджигая пеллеты, а фотодатчик во время появления стойкого пламени будет извещать об этом контроллер, который выключит элемент накаливания.

На патрубке устанавливают датчик наполнения, его основная задача — подавать сигнал на электронный пульт управления, если шнек наполнен пеллетами, чтобы завершить подачу горючего. Все эти способы автоматизации дают возможность эффективно сжигать топливо и создать комфорт во время обслуживания котла отопления. Но существуют и определенные недостатки:

Стоимость изготовления горелки значительно повышается.
Находящийся в комплекте электронный блок отопительного котла обычно не приспособлен для одновременной работы с приборами для контроля и розжига горелки, в этом случае необходимо приобретать новый.
Горелку можно подсоединить не к любому контроллеру.

Самодельная горелка на древесных гранулах / Горелка на древесных гранулах / Горелка на гранулах

Самодельная горелка для древесных гранул / Горелка для древесных гранул / Горелка для гранул

Применение самодельной горелки для древесных гранул / Горелка для древесных гранул / Горелка для гранул

Самодельная горелка для древесных гранул / Горелка для древесных гранул / печь для сушки гранул подходит для печи для сушки гранул , отопительный котел, горелка на альтернативном топливе (газе) и другое оборудование, которому нужен источник тепла, простое в использовании, безопасное и надежное.

Рабочие характеристики и характеристики 1. Технические характеристики выбранного гранулированного топлива из биомассы: диаметр 6-8 мм, длина 20-40 мм. 2. Сжигание в псевдоожиженном слое: Обеспечьте эффективность сгорания и стандарты дымовых газов. 3. Верхняя вращающаяся подача: Уникальный метод подачи с упрощенной конструкцией печи. Обеспечьте равномерное распределение материала, а также функцию подавления дыма и вторичного распределения воздуха. 4. Ровный ветер: Обеспечьте плавную разгрузку, максимально уменьшив скорость шлакования колосниковой решетки. 5. Незначительное зашлаковывание стенки печи: защита от вихрей снижает шлакование стенки печи, увеличивает срок службы печи и сокращает объем работ по очистке. 6. Модульная конструкция: быстрый и надежный ремонт и замена. 7. Длительный срок службы: используйте теплоизоляционную конструкцию для питающей трубы, выхода огня и дверцы топки. 8. Воздушное охлаждение: предварительное распределение воздуха, тепловая эффективность увеличена на 5%. 9. Температура на выходе огня: 800-1200 ° C

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Изготовление своими руками

На первый взгляд может показаться, сделать такой прибор самому невозможно. Есть два способа создания такого отопительного агрегата. Первый заключается в том, что котёл монтируется по частям с нуля, второй — проводится установка пеллетной горелки в твердотопливной котёл. Очевидно, что последний вариант является более простым, однако, для создания оборудования понадобится сам котёл, работающий на твёрдом топливе.

Перед тем как приступать к выполнению работы, необходимо сделать чертежи пеллетного котла. Если же приступать к монтажу без предварительно составленного плана, есть риск совершить ошибку, которая потом отразится на функциональности, долговечности и безопасности прибора.

Горелка

Самым дорогостоящим элементом самодельного отопительного оборудования является именно горелка. Рекомендуется не экспериментировать, и не подвергать себя опасности, а купить в магазине качественную деталь, которая стоит порядка 40 тысяч рублей. Этот элемент выполняет такие функции:

Пеллетный котел своими руками: чертежи

отвечает за воспламенение топлива;
регулирует интенсивность пламени;
контролирует пламя.

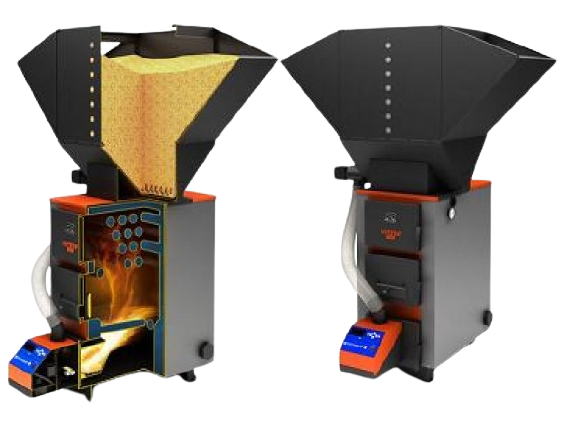

Котёл

После приобретения горелки следует позаботиться о не менее важной части агрегата — корпусе. Он может быть выполнен из разных материалов, но самым популярным считается чугун и сталь

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД.

Однако, выполнить их своими руками весьма проблематично. Основные составляющие самого пеллетного котла:

корпус. Кроме чугуна и стальных листов для выполнения корпуса котла применяются и другие материалы, например, кирпичная кладка;
теплообменник. Именно от него зависит температура в доме. Элемент располагается внутри корпуса, представляет собой несколько последовательно соединенных труб.

Конструкция пеллетного котла предусматривает обязательное наличие таких составляющих отопительной системы, как дымоход, зольник, камера сгорания.

Топливный бункер

Это место предназначено для хранения топлива, то есть пеллет

Этому нужно уделить особое внимание. Из такой ёмкости топливо подаётся через шнек прямо в горелку

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

электродвигатель;
транспортировочный шнек;
наружный кожух;
вместительная ёмкость.

Потратив немного времени, финансовых средств и усилий, вполне возможно сделать пеллетный котёл своими руками. Чертежи составляются вместе со специалистом, чтобы предупредить возможные ошибки. Само отопительное оборудование являет собой несколько отдельных элементов, которые, работая вместе, отвечают за эффективное и быстрое нагревание дома.

Устройства гравитационного типа

Горелки гравитационного типа могут не зависеть от электричества. Топливо поступает сразу в пиролизную камеру, наддув может быть обеспечен благодаря дымоходной тяге. Привести горелку в работу можно в ручном режиме, используя одну заслонку и регулятор тяги в дымоходе. Но устройство такого типа нуждается в серьезном обслуживании.

Энергонезависимые изделия с ручным управлением бывают только самодельными. В продаже имеются только гравитационные полуавтоматические конструкции, где топливо подается посредством «самосыпа».

Чтобы не допустить попадания огня в бункер, нужно поставить шлюз на основе элементов, расширяющихся при нагреве, или же использовать схему с двойным колосником. Он подвижный и периодически отодвигается назад, забирая часть пеллет и перенося их в зону сжигания, одновременно происходит выталкивание золы в зольник. Но есть риск, что между колосниками зазор может быстро забиться золой. Если колосник в заднем положении застрянет, то огонь может попасть в бункер.

Схема гравитационной энергонезависимой горелки следующая:

Опилки засыпают прямо в пиролизную камеру в виде стальной перфорированной корзины. Она съемная, под каждый размер пеллет требуется изготавливать новую.
Третичный воздух, который подсасывается сквозь специальные отверстия, не допускает попадания огня в бункер.
Пиролиз опилок в корзине проводится за счет первичного воздуха.
Во вторичном виде он вместе с газами поступает в камеру, где и осуществляется горение.
Из нее выходит факел газов.

Некоторые горелки фабричного типа тоже могут изготавливаться по такой схеме. Но, в отличие от самоделок, они все равно будут зависеть от электричества, поскольку в них присутствует встроенная автоматика.

Сбои в работе и их устранение

Изготовленная своими руками или приобретенная промышленная пеллетная горелка может иметь сбои в работе, вызванные:

содержанием посторонних включений в пеллетах. Диагностируется наличием грязного шлака зеленоватого цвета в остановившейся горелке. Устраняется очисткой бункера или повышением мощности и расхода воздуха;
применением пеллет разного диаметра или размера, превышающего требуемого конструкцией. Приводит к выходу из строя элементов механической подачи топлива, восстанавливаемым только путем полной замены деталей;
переходом на новый размер пеллет. Вероятную остановку котла в этом случае можно предупредить, увеличив скорость подачи древесных гранул;
использованием торфяных пеллет, что вызывает загрязнение оптического датчика и приводит к индикации ошибки. Решение проблемы – замена на древесное топливо, либо постоянный визуальный контроль;

Оснащение экономичными и автоматизированными твердотопливными горелками котельных во многом упрощает жизнь обитателей дома. Однако любое техническое устройство требует своевременной диагностики и профилактического ухода. Производите уборку отработанных отходов и уделяйте время периодическому осмотру технического состояния всех элементов котельной. Такие несложные действия позволят получить максимальную безопасность и комфорт.

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются. Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами

Их можно загружать 1 раз в месяц

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

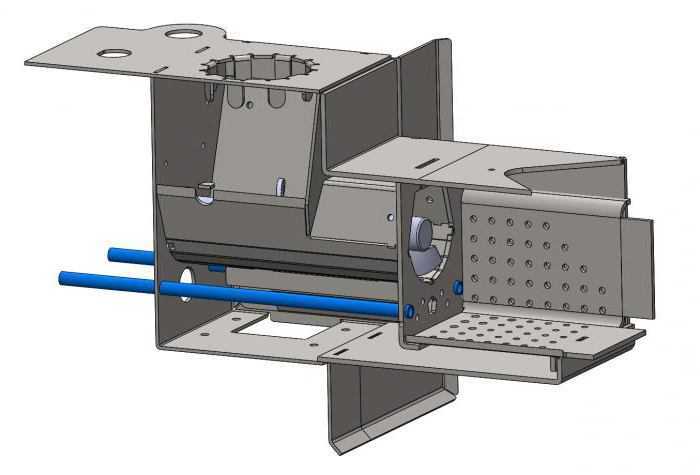

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

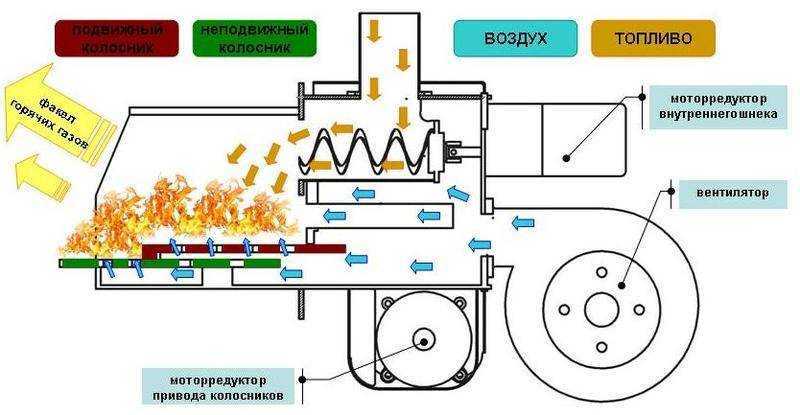

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

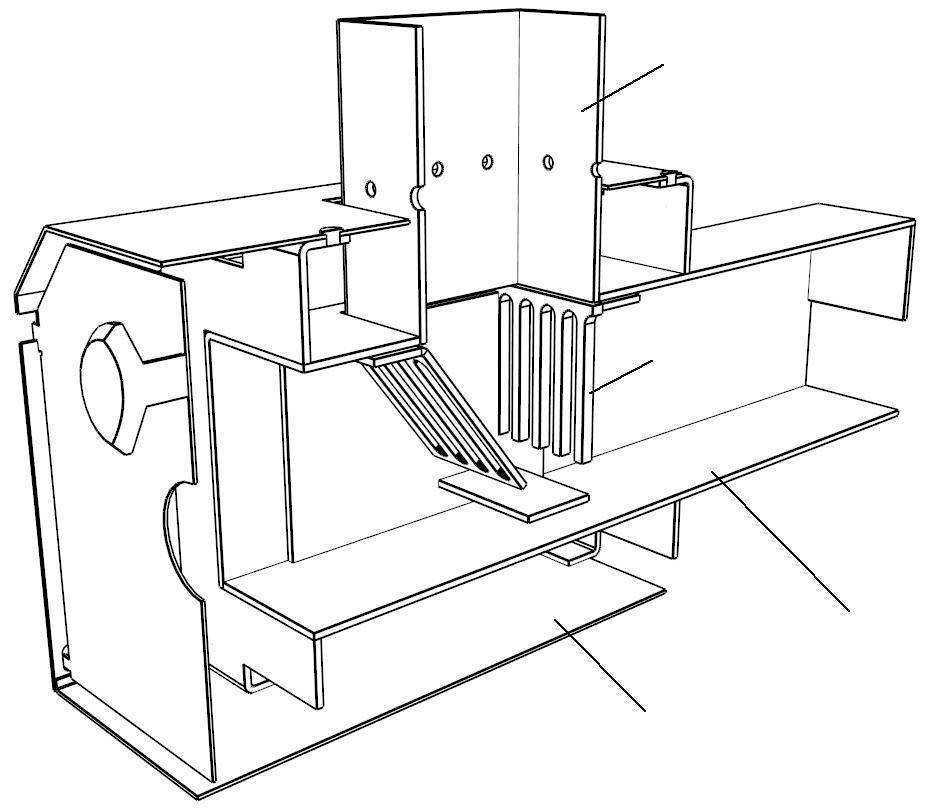

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

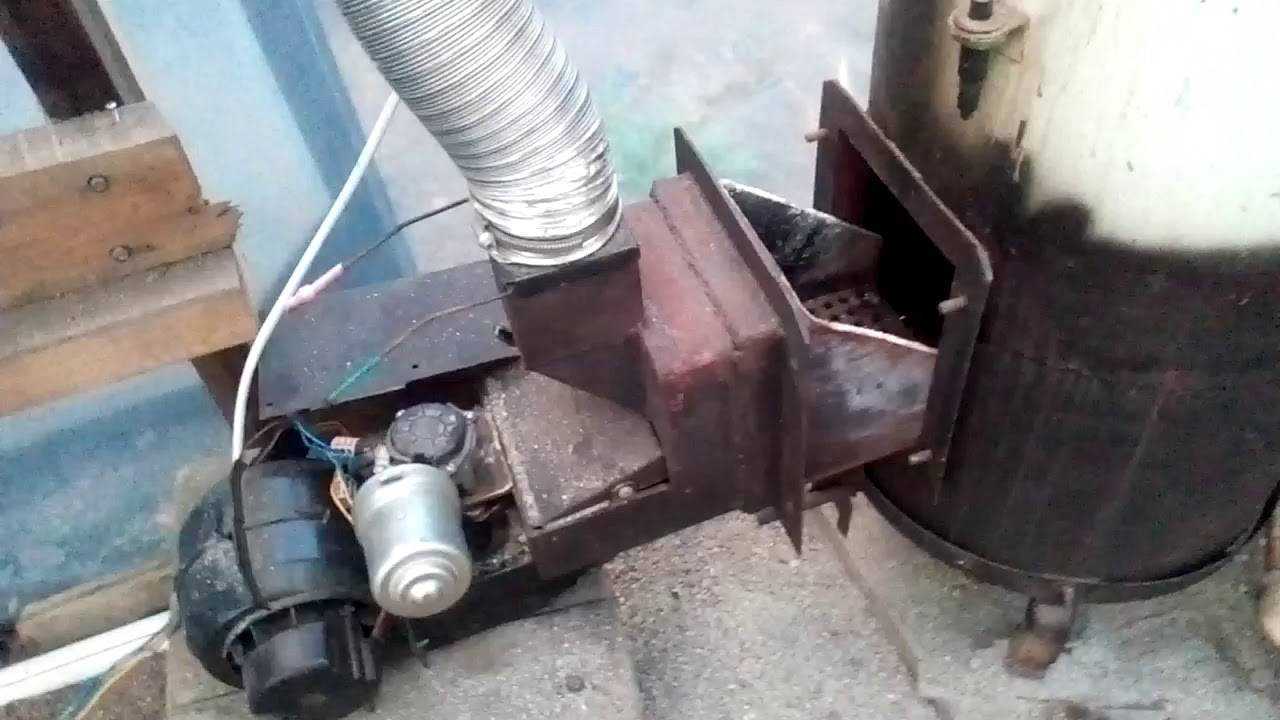

Как сделать пеллетную горелку своими руками

Закупив металл для реализации задуманного и все составляющие не менее важно составить чертеж или взять готовый документ такого плана, по нему гораздо легче работать с материалом. Более стойкие металлы прослужат гораздо дольше, ведь температура будет достигать 1000 градусов. Конструкция простая, ее можно собрать в домашних условиях без особого труда, я производил манипуляции по такому алгоритму действий: начертил развертку, приступил к сворачиванию материала и проклепал все соединения максимально надежно

Конструкция простая, ее можно собрать в домашних условиях без особого труда, я производил манипуляции по такому алгоритму действий: начертил развертку, приступил к сворачиванию материала и проклепал все соединения максимально надежно.

При необходимости пеллетные горелки для твердотопливных котлов снабжаются вентилятором и автоматикой, в зависимости от типа производимого оборудования.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

Вот некоторые из способов и предметов, которые разграничивают пространство:
установка барной стойки;
кухонный остров;
большой стол;
монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

камера сгорания (в виде трубы круглого или прямоугольного сечения);
загрузочный бункер для топлива;
шнековый конвейер для подачи сыпучего топлива;
вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

экономное расходование топлива;
минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Особенности эксплуатации котлов

Наиболее современный и надежный вид котлов на опилках – автоматизированные водонагревательные системы. Их конструкция состоит из нескольких основных частей:

топливный бункер;
газогенератор;
водогрейный котел – состоит из камеры сгорания и теплообменника;
автоматическая система управления.

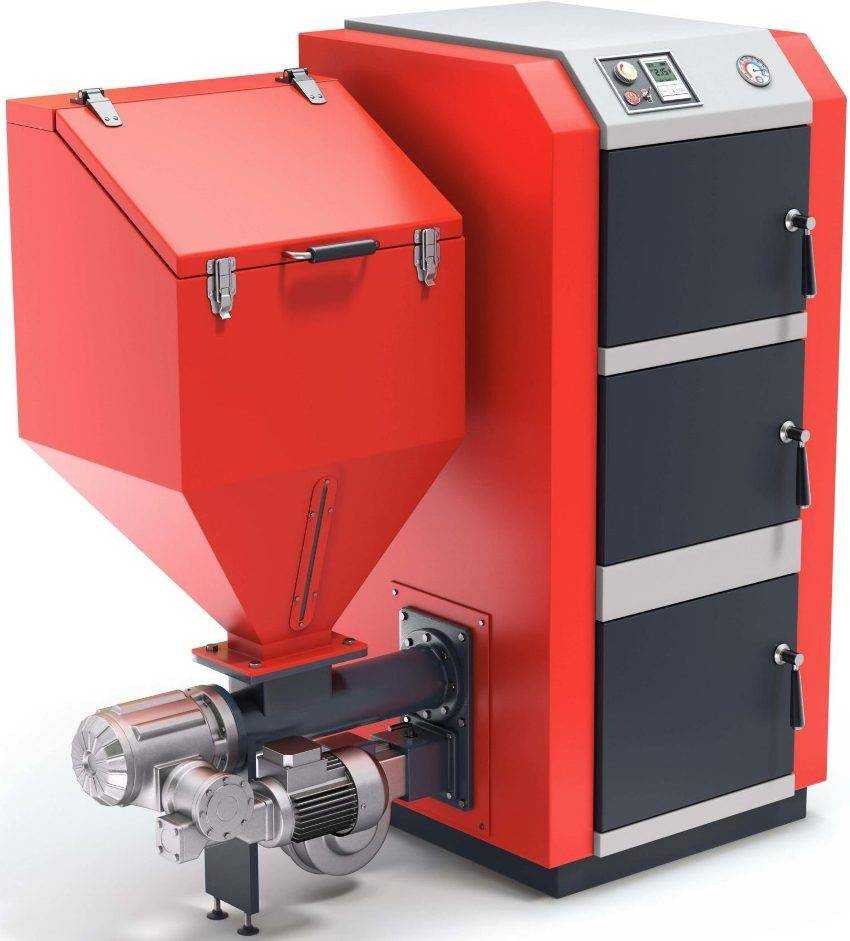

Современный котел на опилках – устройство

В конструкцию корпуса входят следующие элементы:

топка;
дымовая труба;
зольник;
распределитель тепла;
змеевик;
поддувало;
датчики.

В зависимости от проекта здания, он может быть установлен полностью внутри, снаружи, или с частичным монтажом на улице.

Автоматическая система отвечает за такие операции:

подача щепы в котел;
поступление горячего воздуха в камере сгорания в соответствии с объемом топлива;
контроль над повышением температуры;
пожаротушение.

Среди импортных котлов подобного устройства можно выделить австрийские HARGASSNER. Они особенно популярны в Европе для отопления гостиниц, домов, офисных зданий.

Яркий представитель отечественных котлов – BIO VULKAN производства фирмы «Пиролиз Мастер». Основные особенности этих устройств:

Котел BIO VULKAN – общее устройство

Корпус топки составляют стальные листы и трубы, снаружи покрытые теплоизоляционным материалом.
Внутри выложен шамотный кирпич – это повышает температуру нагрева.
Герметичные дверцы с корпусом из бетона, большие и жаропрочные.
Вентиляторы подают в топку первичный и вторичный воздух – это необходимо для горения.
Барабанный теплообменник защищен от известковых отложений двухуровневой циркуляцией воды.

Эти котлы на опилках отличаются самым высоким КПД, что связано с установкой на них пятиходового теплообменника. Для сжигания топлива используется ретортная горелка, которая позволяет использовать древесные отходы фракцией до 4 см.

В заключение

Пеллеты как топливо и пеллетные горелки технически еще «сырые», не доведены до полной кондиции. Но это не значит, что любителям-умельцам заниматься ими не надо. Газ когда-то был еще менее доведен. Сто лет назад короткие радиоволны (КВ) были отданы на растерзание тогдашним «радиозайцам» ввиду их полной, казалось бы, бесперспективности для связи и вещания. А когда любители на КВ начали устанавливать дальние связи на КВ с передатчиками мощностью в ватты вместо десятков и сотен кВТ, для очень умных специалистов это было шоком. Пришлось открыть ионосферу Земли и озоновый слой в атмосфере, чтобы понять, почему так.

Устройство пеллетной горелки с керамической камерой сгорания

Что касается пеллетных горелок, то на сегодняшний день лучшие результаты показывают образцы с керамической камерой сгорания, см. рис. справа. По крайней мере, именно такие от остаточной золы нужно чистить не чаще раза в месяц. Казалось бы, штука не для домашнего повторения. Но детали камеры можно сделать методом шликерного литья, как делают самодельные тигли для плавки металла, а работают они в более тяжелых условиях. В общем – твори, выдумывай, пробуй!

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
