Как сделать водородный генератор для отопления?

Методика получения газа Брауна своими руками дома

ННО газ – настоящие ноу-хау в отоплении получил свое название благодаря физику Брауну. Он вывел новую формулу воду с определенными свойствами. Эти свойства подтвердили и последующие эксперименты.

Можно найти много информации о получении газа в домашних условиях. Достаточно самостоятельно соорудить специальную установку. Эффективность таких генераторов подтверждена численными положительными отзывами.

Части устройства для получения газа:

• Химическая представлена электролизером;
• Электрическая – источник питания.

Электролизер имеет простую конструкцию, состоящую из двух пластин или трубок, погруженных в воду. Материалом для трубок может служить нержавеющая сталь. При соединении приборов следует создать разные потенциалы. Так и будет разделяться вода, и выделяться необходимый газ.

Для работы электролизера потребуется ток. Выполнить это требования можно с помощью добавок в воду: сода, соль, калий. Но это неэффективно. Поэтому лучше сделать генератор импульсов.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H2, да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане

Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Перспективы водородной энергетики ↑

Есть ли реальные пути серьёзного снижения себестоимости чистого Hydrogenium? Конечно. Это, в первую очередь, получение дешёвого электричества из возобновляемых источников. Во-вторых, применение более совершенных химических катализаторов процесса. Они, кстати, давно известны и применяются в автомобильных топливных водородных ячейках. Но опять всё упирается в слишком большую их стоимость.

Реально полезное применение альтернативной энергетики: серийное газосварочное устройство со встроенным водородным реактором. В данном случае стоимость газа не имеет решающего значения, для сварщика имеет значение то, что вместо неудобных в транспортировке баллона и сварочника он имеет один относительно небольшой и лёгкий ящик

Наука идёт вперёд, техника совершенствуется. Когда-нибудь нефть закончится и человечеству придётся перейти на иные источники энергии. Пока же можно с уверенностью сказать — водородная энергетика убыточна (за исключением тех случаев, когда горючий газ является побочным продуктов технологических процессов), а программы развития водородного транспорта возможны только благодаря государственным и корпоративным программам поддержки альтернативной энергетики.

Муниципалитеты крупных немецких городов компенсируют транспортным компаниям все убытки, чтобы эти прекрасные гидрогениумные автобусы перевозили пассажиров, не отравляя окружающую среду

Необходимая производительность

Для того чтобы можно было действительно экономить топливо, водородный генератор для автомобиля должен ежеминутно вырабатывать газ из расчёта 1 литр на 1000 рабочего объёма двигателя. Исходя из этих требований подбирается количество пластин для реактора.

Для увеличения поверхности электродов необходимо провести обработку поверхности наждачной бумагой в перпендикулярном направлении. Такая обработка крайне важна – она увеличит рабочую площадь и позволит избежать «прилипания» пузырьков газа к поверхности.

Последнее приводит к изоляции электрода от жидкости и препятствует нормальному электролизу. Не стоит также забывать, что для нормальной работы электролизёра вода должна быть щелочной. Катализатором может служить обычная сода.

Кислородно водородная горелка своими руками

no images were found

Так вот, это то же самое, только мощнее на два-три порядка. Эта хренотень даёт мощный, чрезвычайно горячий язык пламени тупо из воды со щёлочью. Никаких баллонов с газами, никаких редукторов, заправок и прочей мути — только подай напряжение. А если надуть ей шарик, и отпустить его с горящей ниткой…

Что нужно для получения более-менее мощного потока газа? Правильно, большая площадь электродов, причём объём газа в секунду ей прямо пропорционален. Не буду вдаваться в расчёты, тем более что сам я их не проводил, просто сообщу оптимальные параметры. Суммарная площадь электродов для достойного внимания потока газа должна быть не менее 1000 см^2 (суммарно по аноду и катоду), желательно — от 2000 см^2. Плотность тока должна быть порядка 0.08-0.15А/см^2 (8-15А/дм^2): при большем токе будет иметь место перегрев электролита и закипание — то есть, пена, тысячи её; при меньшем — теряем в газовыделении. Падение на одной паре электродов для такого тока получается 2-3 вольта, в зависимости от концентрации электролита (я взял 10%, это соответствует примерно 2.2-2.3 вольта падения). При таких обстоятельствах качать две огромных пластины сотнями ампер тока при двух вольтах представляется не очень разумным решением. Гораздо лучше соединить несколько ячеек последовательно: тогда мы сможем увеличить рабочее напряжение и площадь электродов во много раз при том же токе. А теперь осталось только сообразить, что одна пластина электрода может быть с одной стороны катодом одной ячейки, а с другой — анодом другой. Короче, просто набираем бигмак из чередующихся кольцеобразными прокладками пластин. Больше пластин — больше напряжение при том же токе; больше площадь одной каждой пластины — больший ток при том же напряжении. Увеличение числа пластин увеличивает суммарное падение на них напряжения. На схеме всё понятно видно.

В каждой пластине необходимо проделать отверстия снизу и сверху на расстояниях чуть меньше диаметра прокладки друг от друга (но не менее 0.5-1 см от края прокладки) — для газообмена и для распределения электролита по ячейкам. Хватит где-то 5 мм сверла.

Щёлочь. Подойдёт NaOH или KOH, желательно чистый, а не технический. Начинать с концентрации 10% по массе (в дистиллированной воде), дальше экспериментировать. Выше концентрация — выше ток, но больше пены.

Стягивающие пластины. Требуется нечто очень слабо гнущееся и жёсткое. Идеально и классика постройки — толстое, двухсантиметровое оргстекло. В нём же можно проделать выводы и резьбу под газ и доп. топливный бачок. У меня не было оргстекла, я просто впаял медные трубки в последнюю нержавеющую пластину, а для стяжек использовал 27 мм фанеру.

Перво-наперво следует сделать водный затвор. Водород-кислородная смесь, HHO, невероятно злая штуковина. Она с лёгкостью детонирует, да и сгорает весьма резво, не требуя притом никаких окислителей (кислород-то есть).

Перспективы водорода как топлива для котла отопления

• Водород – это самое распространенное «топливо» во Вселенной и десятый по распространению химический элемент на Земле. Проще говоря – проблем с запасами топлива у вас не будет.
• Этот газ не может навредить ни людям, ни животным, ни растениям – он не токсичен.
• «Выхлоп» водородного котла абсолютно безвреден – продуктом горения этого газа является обычная вода.
• Температура горения водорода достигает 6000 градусов Цельсия, что говорит о высокой теплоемкости этого вида топлива.
• Водород легче воздуха в 14 раз, то есть при утечке «выброс» топлива улетучится из котельной сам по себе, причем в очень сжатые сроки.
• Стоимость одного килограмма водорода – 2-7 долларов США. При этом плотность газообразного водорода равна 0,008987 кг/м3.
• Теплотворная способность кубического метра водорода – 13 000 кДж. Энергоемкость природного газа в три раза выше, но себестоимость водорода как топлива ниже в десятки раз. В итоге альтернативное отопление частного дома водородом обойдется не дороже практики использования природного газа. При этом владельцу водородного котла не нужно оплачивать аппетиты хозяев газовых компаний и строить дорогостоящий газопровод, а равно и проходить чрезвычайно бюрократизированную процедуру согласования всяческих «проектов» и «разрешений».

Словом, как топливо водород имеет самые радужные перспективы, которые уже оценила аэрокосмическая отрасль, использующая водород для «заправки» ракет.

Современная разработка — водородный отопительный котел

Как работает котел отопления на водороде

Точно так же, как и обычный газовый котел:

• Топливо подается на горелку.
• Факел горелки разогревает теплообменник.
• Залитый в теплообменник теплоноситель транспортируют к батареям.

Только вместо магистрального газопровода или емкостей со сжиженным горючим для производства топлива необходимо использовать особые установки – генераторы водорода.

Причем самый распространенный вид бытового генератора – это электролитическая установка, расщепляющая воду на водород и кислород. Себестоимость топлива, которое производят электрические генераторы для отопления водородом доходит до 6-7 долларов за килограмм. При этом для производства кубического метра горючего газа необходима вода и 1,2 кВт электроэнергии.

А вот на отводе продуктов горения в данном случае можно сэкономить. Ведь в процессе горения смеси кислорода и воздуха выделяется только водяной пар. Так что «настоящий» дымоход такому котлу не нужен.

Плюсы водородных котлов

• Водородом можно «топить» любые котлы. То есть абсолютно любые – даже старые «советские» агрегаты, приобретенные в 80-х годах прошлого века. Для этого вам понадобится новая горелка и гранит или шамотный камень в топке, увеличивающий тепловую инерцию и нивелирующий эффект перегрева котла.
• У водородных котлов увеличенная тепловая мощность. Стандартный газовый котел на 10-12 кВт на водороде «выдаст» до 30-40 киловатт тепловой мощности.
• Для отопления водородом по большому счету нужна только горелка. Поэтому «под водород» можно переделать даже твердотопливный котел, инсталлировав горелку в топку.
• Базу для получения топлива – воду – можно извлечь из водопроводного крана. Хотя идеальным полуфабрикатом для производства водорода является дистиллированная вода, в которую подмешен гидроксид натрия.

Минусы водородных котлов

• Малый ассортимент водородных котлов и газогенераторов промышленного типа. Большинство продавцов предлагают «самоделки» с сомнительной сертификацией.
• Высокая цена промышленных моделей.
• Взрывоопасный «характер» топлива – в смеси с кислородом (в пропорции 2:5) водород превращается в гремучий газ.
• Высокий уровень шума газогенерирующих установок.
• Высокая температура пламени – до 3200 градусов Цельсия, затрудняющая использование водорода в качестве топлива для кухонной печи (нужны особые рассекатели). Впрочем, H2ydroGEM — котел отопления на водороде итальянского производства giacomini – укомплектован горелкой температурой пламени до 300 градусов Цельсия.

Сколько стоит килограмм водорода

Средняя себестоимость 1 кг водорода, в зависимости от технологии его получения, по данным лаборатории INEEL, следующая:

• Химическая реакция — 700 рублей при стандартном методе восстановления реагента и 320 — при использовании энергии АЭС.
• Электролиз от промышленной сети — 420 рублей. Данные справедливы для «фирменных», сбалансированных электролизеров. У кустарного изделия показатели заведомо ниже.
• Производство из биомассы — 350 рублей.
• Конверсия углеводородов — 200 рублей.
• Высокотемпературный электролиз на АЭС — 130 рублей.

Из этих цифр видно, что дешевле всего производить водород на атомных электростанциях, где важный ресурс — высокая температура, является побочным продуктом основного производства. Водородная энергетика от возобновляемых источников также себя не окупает в связи с высокой стоимостью оборудования. А что же водородное отопление дома на основе компактной установки? Нужно понимать, что закон сохранения энергии обойти невозможно. Для того, чтобы выделить Н2 в электролизере, придётся затратить определённое количество электрической энергии. Чтобы её получить, на ТЭЦ сожгли ископаемое топливо либо энергию выработала ГЭС. Затем электричество передали по проводам. На всех стадиях процесса происходят неизбежные потери и полученное в конце количество потенциальной тепловой энергии будет априори ниже, чем вначале.

Немного о доверчивости и наивности

Некоторые предприимчивые дельцы предлагают на продажу водородный генератор на авто. Рассказывают про обработку лазером поверхности электродов или про уникальные секретные сплавы, из которых они сделаны, специальные катализаторы воды, разработанные в научных лабораториях мира.

Всё зависит от способности мысли таких предпринимателей к полёту научной фантазии. Доверчивость может сделать вас за ваши же средства (иногда даже не малые) владельцем установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если уж вы решили таким способом экономить, то лучше собирать установку самостоятельно. По крайней мере, не на кого потом будет пенять.

Изготовление и монтаж

В России водородное отопление пока является альтернативным, и приобрести подобные устройства довольно непросто, поэтому встает вопрос о том, чтобы изготовить водородный котел отопления своими руками. Сделать это возможно, однако чтобы такое самодельное устройство выполняло функцию основного отопительного прибора, придется провести несколько испытаний, поскольку необходимо убедиться в его эффективности и безопасности.

Главным элементом системы является котел. Сделать его можно на основе ННО генератора, то есть обычного электролизера. Для изготовления водной горелки (генератора) потребуется кусок листа нержавеющей стали шириной 50 см, длиною 50 см и толщиной 2 мм. Кроме стали, понадобится герметичный пластиковый контейнер (можно для пищи) емкостью 1,5 литра, прозрачная трубка (подойдет водяной уровень) длиной 10 м, болты 6*50, гайки, шайбы, штуцеры для шланга диаметром 8 мм.

Порядок изготовления будет следующим:

1. 1. Из стали необходимо вырезать болгаркой 16 одинаковых прямоугольных пластин. Для устройства необходимы катод и анод, в их роли и выступят приготовленные пластины — 8 будут катодами, 8 — анодами.
2. 2. На каждой пластине с обратной стороны нужно просверлить отверстие для болта.
3. 3. Далее, необходимо поместить пластины в контейнер, чередуя плюс и минус, для изоляции используется прозрачная трубка, нарезанная на полоски.
4. 4. Пластины нужно прикрепить друг другу, используя шайбы: на болт надевается шайба, затем пластина, потом 3 шайбы, потом пластина, а за ней снова 3 шайбы и т. д. , чтобы закрепить 8 пластин на катод, 8 на анод. После этого гайки следует затянуть.
5. 5. Далее, следует закрепить полученные болты с пластинами на контейнере. Для этого в контейнере проделываются отверстия, куда и вставляются болты. Затем на болты надеваются шайбы.
6. 6. В крышке контейнера необходимо проделать отверстие и вставить в него штуцер. Место соединение лучше промазать герметиком.

Следующим этапом станет тестирование получившегося генератора. Для этого необходимо заполнить контейнер водой и закрыть крышку. Подключить генератор к источнику питания. На штуцер надевается шланг. Для наглядности шланг нужно опустить в емкость с водой. Если в этой емкости при подключении устройства не появятся пузырьки воздуха, то источник имеет недостаточную мощность. При этом в контейнере пузырьки должны образоваться в любом случае.

Описанное устройство представляет собой конструкцию с параллельным включением, которая не является самой эффективной. Однако именно такую конструкцию проще всего изготовить самостоятельно. Для повышения эффективности в воду следует добавить небольшое количество щелочи.

Для монтажа водородного котла потребуются:

• блок питания мощностью 12 вольт;
• ШИМ-регулятор (на 30 ампер);
• трубки из нержавеющей стали.

Меры безопасности

Электролизерные установки представляют собой устройства повышенной опасности. Поэтому в процессе их изготовления, монтажа и эксплуатации необходимо строго соблюдать как общие, так и специальные меры безопасности.

Среди специальных требований наиболее важными являются:

1. Не допускается образование взрывоопасных концентраций смеси кислорода с водородом или воздухом.
2. Не допускается работа водородных генераторов, если в его смотровом окне не виден уровень жидкости.
3. При выполнении ремонтных работ необходимо убедиться в полном отсутствии водорода в конечной точке системы.
4. Возле электролизеров не разрешается пользоваться открытым огнем, электрическими нагревательными приборами и переносными лампами напряжением более 12 В.
5. При работе с электролитом необходимо пользоваться спецодеждой, перчатками и очками.

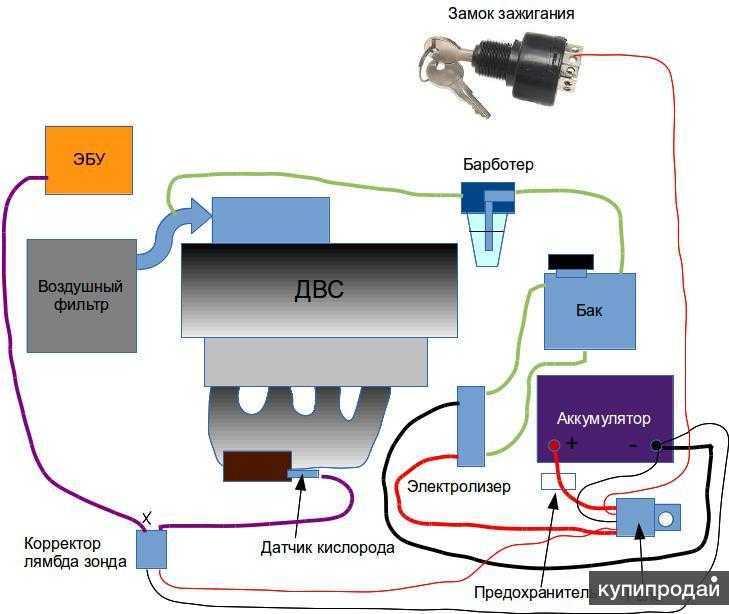

1. Специалисты не рекомендуют самостоятельно изготавливать автомобильные водородные генераторы. Мотивируется это тем, что автомобильный электролизер представляет собой достаточно сложное и небезопасное устройство, при изготовлении которого необходимо использовать специальные материалы и реагенты.
2. При самостоятельной установке в автомобиль электролизера, изготовленного своими руками, необходимо исключить возможность попадания газа в камеру сгорания топливо-воздушной смеси при заглушенном двигателе. При выключении двигателя в обязательном порядке водородный генератор должен автоматически отключаться от сети электропитания автомобиля.
3. При самостоятельном изготовлении автомобильного электролизера не забудьте оснастить его специальным водяным клапаном – барботером. Его использование позволит значительно повысить безопасность эксплуатации автомобиля.

Еще средневековый ученый Парацельс во время одного из своих экспериментов заметил, что при контакте серной кислоты с феррумом образуются воздушные пузырьки. В действительности то был водород (но не воздух, как считал ученый) – легкий бесцветный газ, не имеющий запаха, который при определенных условиях становится взрывоопасным.

В нынешнее времяотопление водородом своими руками – вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.

Такой способ отопления был разработан одной из итальянских компаний. Водородный котел работает, не образуя никаких вредных отходов, из-за чего считается самым экологическим и бесшумным способом обогрева дома. Инновация разработки в том, что ученым удалось добиться сжигания водорода при относительно низкой температуре (порядка 300ᵒС), а это позволило изготавливать подобные отопительные котлы из традиционных материалов.

При работе котел выделяет только безвредный пар, и единственное, что требует затрат – это электроэнергия. А если совместить такое с солнечными панелями (гелиосистемой), то эти расходы можно и вовсе свести к нулю.

Как же все происходит? Кислород вступает в реакцию с водородом и, как мы помним из уроков химии в средних классах, образует молекулы воды. Реакция провоцируется катализаторами, в результате выделяется тепловая энергия, нагревающая воду примерно до 40ᵒС – идеальной температуры для «теплого пола».

Регулировка мощности котла позволяет добиться определенного температурного показателя, необходимого для отопления помещения с той или иной площадью. Также стоит отметить, что такие котлы считаются модульными, т. к. состоят из нескольких независимых друг от друга каналов. В каждом из каналов имеется упомянутый выше катализатор, в результате в теплообменник поступает теплоноситель, уже достигший необходимого показателя в 40ᵒС.

Проблемы изготовления рабочего генератора

Умельцы, планирующие изготовление рабочей установки, предполагают использовать водород как для отопления, так и для газосварочных работ, или в качестве автомобильного топлива. При изготовлении водородного генератора для отопления электродами выступают металлические пластины примерным количеством 30-70 штук. Размер пластин начинается от 10х15 см, материалом служит нержавеющая сталь.

Из пластин собирают блок, изолируя друг от друга резиновыми прокладками; блок помещают в герметичную емкость. Самодельной топливной ячейке для функционирования нужен водяной насос; его работа будет управляться датчиком уровня, установленным внутри генератора.

Сделать установку эффективной крайне сложно, так как придется столкнуться со следующими проблемами:

• Нержавейка, которую обычно используют для изготовления пластин, в качестве электродов проживет недолго; нужен сплав с никелем.
• Для эффективности генератора важны монтажные размеры. Нужны профессиональные расчеты всех параметров, от состава воды, до необходимой мощности. На работу устройства влияет даже величина зазора между электродами.

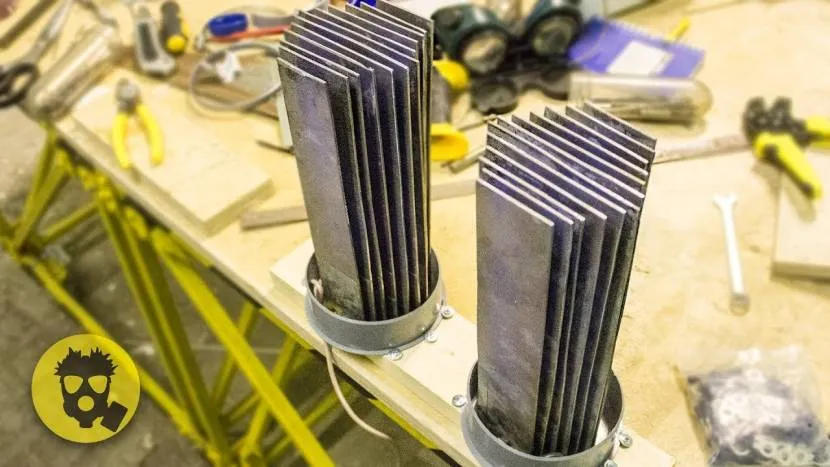

Многое зависит от качества металлаИсточник ytimg.com

• Сложно обеспечить безопасность работы. Здесь имеет значение герметичность емкости с электродами, всех шлангов, а также сечение провода от источника питания.
• Потребуется собрать схему управления рабочим напряжением и током; не обойтись без специального оборудования, например, частотомера и осциллографа.

Проблема водородного генератора в домашнем исполнении скрыта в экономическом вопросе. Дело в том, что, в отличие от идеальных условий, все преобразования идут с потерей энергии. К тому же не получится сжигать водород с максимальной температурой (3000°C), этого не выдержит ни один котел, и теплоотдача будет намного ниже заявленной.

Во время работы установка будет тратить больше электроэнергии, чем система получать тепловой мощности после сжигания выработанного газа. Генератор будет окупаться только, если будет доступ к бесплатной электроэнергии.

Вы потратите в 2-3 раза меньше средств, если установите электрический котел и будете отапливать жилье напрямую, без промежуточного генератора. Это намного более выгодное и безопасное решение, учитывая возможность взрыва водородного агрегата при неуважении правил монтажа и эксплуатации.

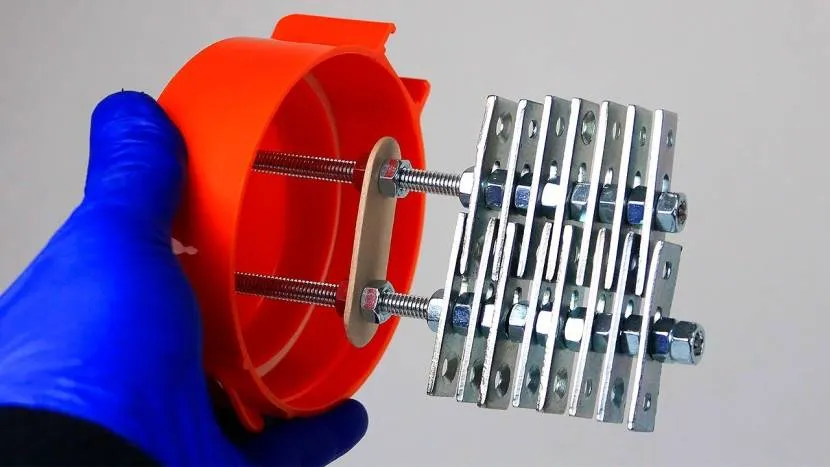

Один из вариантов пластин в домашних условияхИсточник ytimg.com

Об установке для отопления водородом в следующем видео:

Коротко о главном

Генератор водорода продуцирует газ при помощи процесса электролиза. Разработка считается перспективной, так как позволяет получить ценное горючее, водород, простым способом из обычной воды.

Основу электролизера составляют несколько металлических пластин. Их погружают в герметический резервуар, наполненный электролитом (водой с добавкой катализатора). Ток, пропущенный через раствор, расщепляет молекулы воды на водород и кислород; газы затем используются по назначению.
