Газовый баллон для пиролизной печи
Сделать пиролизную печь из газового баллона несложно. Что необходимо для этого сделать.
Печка пиролизного типа из баллона
В первую очередь внутри баллона надо сделать перегородки для камеры дожига. Для этого можно нарезать из листового железа круги диаметром равным внутреннему диаметру баллона. На каждом круге надо вырезать сегмент. В конечном итоге должно получиться больше, чем полукруг.
Полученные детали устанавливаются внутрь резервуара, где они привариваются по периметру электросваркой
Очень важно правильно установить обрезанные круги. Необходимо установку провести так, чтобы свободное от отрезанного элемента место оказалось напротив точно такого же, только другого отрезанного круга
То есть, должна получиться многоступенчатая камера, собранная из этих кругов перегородок, которые собранные в одну систему будут собой представлять змеевик. По нему и будут пиролизные газы от топки подниматься к дымоходу. Здесь же они будут обогащаться кислородом и сжигаться полностью.
Обязательно в стенке баллона напротив первого этажа камеры дожига надо сделать несколько небольших отверстий диаметром 3-5 мм. Отверстия делаются сверлом и дрелью.
Конец созданного канала камеры дожига соединяется с выходным патрубком, который станет началом дымохода. Поэтому сбоку или сверху баллона делается отверстие под патрубок, и с внешней стороны он приваривается.
Как и в любой печи, в пиролизной надо сформировать топку. Для этого в баллоне делается отверстие прямоугольной формы под дверцу. Через нее будет производиться закладка топлива.
Чуть ниже отверстия устанавливается колосниковая решетка, которую можно изготовить из того же металлического листа, в котором надо просверлить отверстия. Можно сделать ее из арматуры в виде сетки.
Ниже дверцы с той же стороны, где она будет установлена, надо сделать несколько отверстий для подачи первичного воздуха.
Данная конструкция дает возможность поджиг производить сверху топлива. Воздух будет проникать через массу уложенных топливных брикетов и попадать в зону тления. Его будет не очень много, что не даст топливу загореться в полную силу. Кстати, в качестве топлива в пиролизных печах могут использовать опилки, мелко нарубленные стебли или листа, лучше запрессованные, мелкой фракции уголь. Сегодня производители пиролизных котлов предлагают к ним свое топливо, которое изготавливается из любых растительных материалов. Они прессуются в небольшие гранулы, которые называются пеллетами.
Пиролизная печка из газового баллона с прессом
Из газового баллона можно изготовить более простую конструкцию печки пиролизного типа.
- Срезается верхняя полукруглая крышка баллона.
- Срезается часть боковины под отверстие для топки.
- Устанавливается колосниковая решетка.
- Вырезается из металлического листа блин диаметром, который будет чуть меньше внутреннего диаметра баллона.
- В блине делается отверстие под дымоходную трубу, которая к нему и приваривается.
- Эту конструкцию надо утяжелить, для чего с нижней ее стороны привариваются четыре куска швеллера. При этом дымоходное отверстие не должно быть закрыто.
- В вырезанной крышке баллона также делается отверстие под дымоход.
- Навешивается дверца.
- Делаются небольшие отверстия ниже топки.
Схема работы пиролизной печи из газового баллона
Печь готова, можно ее загружать. Загрузку делают больше половины объема полученного пространства. Поджиг можно производить снизу или сверху. Устанавливается сверху пресс, изготовленный из металлического блина, усиленного швеллерами. Его основная задача – прижимать топливо к зоне горения (тления), при этом между стенками пресса и поверхностью уложенного топлива остается пространство, сформированное швеллерами. При сжигании топлива пресс будет опускаться, оставляя зазор одинаковым во время всего процесса работы пиролизной печи.
Между краями блина и стенками баллона также есть зазор, через который угарные газы поступают в зону дожига, образованной крышкой печи и верхней плоскостью пресса. Обычно такой агрегат называют печкой длительного горения. Как показывает практика, одной закладки хватает на 6-10 часов в зависимости от объема топочной камеры.
Пиролизная печь Лачиняна
Печь или котел?
Выбираем отопление
Сегодня достаточно много споров вокруг, как нам кажется, пустякового дела. А вопрос ставится так — называть ли металлический пиролизный котел печью? Вообще, ситуация не самая тупиковая. Все зависит от того, как удобно вам. Хотя многие считают, что котел должен устанавливаться в систему водяного или воздушного отопления. А печь должна работать как отопительный прибор по типу радиатора. А что вы скажете про печи с водяным контуром? Ведь их тоже врезают в систему трубной разводки водяной отопительной схемы.
Но не будем зацикливаться на этом вопросе. Просто рассмотрим, как можно сделать своими руками кирпичную печь, работающую по пиролизному принципу.
Начнем с того, что производители пиролизных котлов считают проблемой изготовление агрегата мощностью меньше 15 кВт. Поэтому в продаже таких экземпляров вы не найдете. А что же делать хозяевам небольших дач и коттеджей? Вот тут-то приходит на помощь та самая пиролизная печь из кирпича длительного горения. По сути, это все тот же котел, только в виде печки, собранной из кирпича.
Важность данной конструкции состоит в том, что в ней необходимо не только выполнять требования принципа пиролиза, но и учитывать высокие тепловые нагрузки на кирпичные стенки. Поэтому правильно проведенная футеровка камер сгорания является основным и жестким требованием, которое увеличивает срок эксплуатации агрегата
Сама печь длительного горения собирается, как обычная печка, только с двумя соседними топками. Они разделяются кирпичной перегородкой, в которой снизу установлены колосниковые решетки из чугуна. В одной камере сгорает древесина, а во второй — пиролизный газ, который затягивается в топку с помощью вентилятора. Здесь же происходит его обогащение кислородом, который поступает сюда через вентиляционный канал, установленный в полу камеры сгорания.
В перегородке меду камерами делается воздушный коллектор, по которому угарные газы и тепловая энергия поступают в еще одну камеру с теплообменником. А далее все оставшиеся продукты сгорания топлива направляются в дымоход.
Самолеты Андрея Туполева
В конструкторском бюро Андрея Туполева было разработано более 100 типов самолетов, 70 из которых в разные годы выпускались серийно. При участии его самолётов установлено 78 мировых рекордов, выполнено 28 уникальных перелетов, в том числе спасение экипажа парохода “Челюскин” при участии самолёта АНТ-4. Беспосадочные перелеты экипажей Валерия Чкалова и Михаила Громова в США через Северный полюс выполнялись на самолётах модели АНТ-25. В научных экспедициях “Северный полюс” Ивана Папанина также использовались самолёты АНТ-25. Большое число самолётов-бомбардировщиков, торпедоносцев, разведчиков конструкции Туполева (ТВ-1, ТВ-3, СБ, ТВ-7, МТБ-2, ТУ-2) и торпедных катеров Г-4, Г-5 применялось в боевых действиях в Великой Отечественной войне в 1941-1945 годах. В мирное время в числе разработанных под руководством Туполева военных и гражданских самолетов значились стратегический бомбардировщик Ту-4, первый советский реактивный бомбардировщик Ту-12, турбовинтовой стратегический бомбардировщик Ту-95, ракетоносец-бомбардировщик дальнего действия Ту-16, сверхзвуковой бомбардировщик Ту-22; первый реактивный пассажирский самолет Ту-104 (был построен на базе бомбардировщика Ту-16), первый турбовинтовой межконтинентальный пассажирский авиалайнер Ту-114, ближне- и среднемагистральные самолеты Ту-124, Ту-134, Ту-154. Совместно с Алексеем Туполевым был разработан сверхзвуковой пассажирский самолёт Ту-144. Самолеты Туполева стали основой парка авиакомпании “Аэрофлот”, а также эксплуатировались в десятках стран по всему миру.
Наркоз
С древнейших времен человечество мечтало избавиться от боли. Особенно это касалось лечения, которое порой было болезненнее самого недуга. Травы, крепкие напитки лишь притупляли симптомы, но не позволяли совершать серьезных действий, сопровождаемых серьезными болевыми ощущениями. Это существенно тормозило развитие медицины. Николай Иванович Пирогов – великий русский хирург, которому мир обязан многими важнейшими открытиями, внес огромный вклад в анестезиологию. В 1847 году он обобщил свои эксперименты в монографии по наркозу, которая была издана во всем мире. Тремя годами позднее он впервые в истории медицины начал оперировать раненых с эфирным обезболиванием в полевых условиях. Всего великий хирург провел около 10 000 операций под эфирным наркозом. Также Николай Иванович является автором топографической анатомии, которая не имеет аналогов в мире.
Жилища народов Украины
Самыми исторически ценными и известными жилищами народов Украины являются: мазанка, закарпатская колыба, хата. Многие из них существуют до сих пор.
Мазанка.
Это старинное традиционное жилище Украины, она в отличие от избы, предназначалась для проживания в областях с мягким и теплым климатом. Строили ее из деревянного каркаса, стены состояли из тонких веток, снаружи их мазали белой глиной, а внутри раствором из глины, смешанной с камышом и соломой. Крыша состояла из камыша или соломы. Дом-мазанка не имел фундамента и не был никак защищен от влаги, но служил своим хозяевам 100 и более лет.
Колыба.
В горных районах Карпат пастухи и лесорубы строили временные летние жилища, которые назывались «колыба». Это сруб из бревен, у которого не было окон. Крыша была двускатая, и покрывалась плоскими щепками. Вдоль стен внутри устанавливали деревянные лежаки и полки для вещей. Посередине жилища размещался очаг.
Хата.
Это традиционный вид жилища у белорусов, украинцев, южных русских народов и поляков. Крыша была четырехскатной, из камыша или соломы. Стены строились из полубревен, обмазывались смесью конского навоза и глины. Белилась хата как снаружи, так и изнутри. На окнах были ставни. Дом окружала завалинка (широкая лавка, заполненная глиной). Хата делилась на 2 части, разделенные сенями: жилая и хозяйственная.
Устройство и принцип работы котла
Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.
Принцип работы котла длительного горения
Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.
Подробно принцип работы пиролизного котла показан на видео.
Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.
На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )
Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.
Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.
В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.
К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя
Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.
По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:
- Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
- С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
- Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.
Что такое пиролиз
Суть пиролиза заключается в том, что при температуре от 200 до 800 градусов (в условиях недостатка кислорода) происходит газификация древесины – она обугливается и тлеет, постепенно распадается на твёрдый углеводород (кокс), смолы и смесь неконденсируемых горючих газов. Выделяемый топливом пиролизный газ можно дожигать отдельно от твёрдого остатка, что даёт возможность получить дополнительную тепловую энергию. Используя уникальные свойства данного процесса, есть возможность создать полноценное отопительное устройство для обогрева крупного дома. По такому же принципу работают походные пиролизные минипечи, которые своими руками собирают туристы и любители активного отдыха на природе.
Это фабричная походная печка. Аналогичные по конструкции изделия собирают из жестяных банок и коробов
Фактическая теплота горения высвобождаемых газообразных продуктов может отличаться в разы (примерно от 3 до 15 МДж/м3), теплотворность дожига зависит от состава газовой смеси. В свою очередь, состав пиролизного газа определяется способом подвода тепла для нагрева топлива, скоростью и конечной температурой протекания процесса. От этих же условий будет зависеть процентное соотношение получаемых твёрдых и летучих компонентов.
Обратите внимание! Во время топки пиролизной печитвёрдый остаток (уголь) горит в штатном режиме. При этом его теплотворность в два с половиной раза выше, чем у древесины
Схемы подключения пиролизного котла к отоплению
Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и соответствует ли норме режим топки. Все нюансы нужно предусмотреть на этапе составления проекта. Отопление дома может производиться как с помощью горячей воды, так и воздушным способом.
Водяное отопление
Кроме котла, в системе установлены: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос
Монтаж пиролизного котла отопления на твердом топливе должен производиться в помещении, специально отведенном под котельную. Кроме самого котла, здесь следует разместить такие элементы отопительной системы, как циркуляционный насос, запорная арматура, расширительная емкость, датчики, термометры и другие устройства. В той же котельной есть смысл оборудовать место для поленницы дров недалеко от котла, чтобы не приходилось часто выходить за ними на мороз.
Непосредственное подключение пиролизного котла к системе отопления может быть выполнено по-разному. На следующем рисунке показан наиболее простой способ подключения.
Другие способы подключения пиролизного котла к водяной системе отопления:
- с контуром подмеса — к перечисленным выше элементам системы добавляется дополнительный контур и краны, регулирующие количество нагреваемой воды;
- с гидрострелкой — эта схема лучше всего проявляет себя в системах отопления с несколькими контурами;
- с аккумулирующим баком — подогрев воды происходит посредством ее поступления из бака и позволяет оптимизировать работу котла даже без электричества.
Воздушное отопление
Схема распределения воздушных потоков при обогреве дома от пиролизного котла воздушного отопления
Домовладельцы используют пиролизный котел воздушного отопления чаще всего не для обогрева дома, а для гаражей, складов, теплиц и других хозяйственных помещений. Метод отопления жилых комнат подогретым воздухом пока еще не получил распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать его преимущества. Например, система воздушного отопления особенно актуальна, когда хозяева загородного дома озабочены тем, чтобы водяная отопительная система не разморозилась за время их длительного отсутствия.
Система, использующая пиролизные котлы воздушного отопления, состоит из одного или нескольких вентиляторов, термодатчиков, блока управления и сети воздуховодов для транспортирования горячего воздуха к местам обогрева.
Как сделать пиролизную печь своими руками: пошаговая инструкция
Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:
Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.
Сборка каркаса пиролизной печи
При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.
Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.
Пример расположения верхней и нижней дверок
На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.
Колосниковая решетка
Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

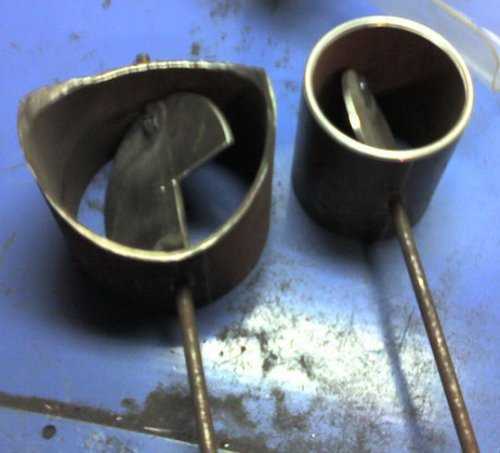

Поддувало с шиберной заслонкой
Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.
Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.
В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.
Сборка конструкции
Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.
Инжектор камеры дожигания
Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.
Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи
Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.
Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит
Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене
Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.
Особенности функционирования печей
Конструктивными особенностями пиролизных печей является наличие двух камер сжигания, расположенных друг за другом. От классических дровяных печей подобные устройства отличаются тем, что сгорание топлива происходит поэтапно.
Начальная камера применяется для закладки топливного материала (дров, угля или брикетов), который при тлении и низком уровне кислорода выделяет газ и древесно-коксовую пыль.
Соединяясь с кислородом, газ под воздействием тяги нагнетается в другую камеру. Это приводит к интенсивному горению и выделению большого объема энергии, которая направляется на подогрев воды или обогрев помещений.
Подобный процесс обеспечивает высокий КПД и хорошую тепловую отдачу пиролизных устройств.
Влажность топлива – это ключевое условие эффективного функционирования печи
При закладке важно контролировать объем сухого топлива, который должен составлять не менее 75 % от общего. Допустимый уровень влажности высушенных дров и пеллет для пиролизных печей не должен превышать 12 %. В качестве сухой древесины допускается использование сгораемого мусора, отходов, древесных опилок, веток и опила с деревьев
В качестве сухой древесины допускается использование сгораемого мусора, отходов, древесных опилок, веток и опила с деревьев.
Если топливо сгорает полностью, это способствует образованию чистого и бесцветного дыма без неприятного запаха.
Видео об устройстве и работе газогенераторных печей для домашнего пользования:
Заключение по теме
Конструктивно пиролизная печь – агрегат непростой
Очень важно соблюсти многие параметры, которые касаются не только его размеров, но и пропорций деталей и узловых элементов. К тому же такие печки работают только на сухом топливе
И это одно из самых жестких требований ее эксплуатации.
Учитывая все вышесказанное, можно сделать заключение, что пиролизные (углевыжигательные) печи сделать своими руками по чертежам можно без проблем. Но придется учитывать требования к конструкции. А их, как оказывается, немало.
