Настройка терморегулятора
Градация, нанесённая на корпус регулировочной головки, облегчает настройку прибора
- Прежде чем приступить к настройке термостата, необходимо исключить любые факторы, влияющие на температуру воздуха в помещении. Для этого закрывают окна и двери в комнате, отключают вентиляторы и дополнительные источники тепла. После этого в нужном месте размещают контрольный термометр.
- Для настройки терморегулятора его головку поворачивают до упора против часовой стрелки. Это положение соответствует полному открыванию клапана прибора, что позволяет теплоносителю беспрепятственно поступать к радиатору. По мере увеличения температуры в помещении до той, которая на 1–2 ºС превышает нужное значение, головку устройства поворачивают до упора вправо.
- По мере остывания радиатора в помещении установится нужная температура. В это время клапан начинают медленно открывать.
- В тот момент, когда корпус клапана начнёт нагреваться, а из батареи послышится шум поступающей воды, вращение регулировочного устройства прекращают. На этом настройку прибора считают завершённой.
Современные термостаты с выносными датчиками имеют шкалу, по которой можно выставить нужную температуру, не прибегая к дополнительным методам. Возможно, в процессе работы такого прибора потребуется корректировка для точной установки требуемой температуры.
Ещё проще настроить электронные терморегуляторы. Их конструкция позволяет установить температуру в помещении с точностью до десятых долей градуса, повышая или понижая это значение в соответствии с заданным алгоритмом.
Критерии выбора
При подборе модели терморегулятора большинство пользователей ориентируется на цену. Механические модели в разы дешевле электронных, но в то же время менее удобны в управлении. Самыми удобными являются электронные приборы с возможностью программирования.
С их помощью можно устанавливать температурный режим на разные временные промежутки. Такие терморегуляторы способны отключать отопление на тот период, когда в квартире никого нет, и доводить температуру до комфортных значений в необходимое время. Можно также запрограммировать дневной и ночной режимы обогрева помещения.
Терморегуляторы также различаются по внутреннему содержанию:
- Приборы с сильфонами, наполненными жидкостью стоят недорого, но и реакция их на температурные изменения в окружающей среде несколько замедленная.
- Газонаполненные термоголовки очень чувствительны к любым колебаниям температуры. Они «заметят», если воздух в комнате потеплеет от того, что в окно светит солнце и перекроют клапан, остановив подачу носителя.
Этот критерий важно учитывать при покупке определенной модели.
Важно также учесть следующие отличия газовых и жидкостных термостатов:
- Устройства на газе отличаются высоким сроком службы. При этом газ плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на прибор. Жидкостные срабатывают быстро, что сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры.
- В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
- Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.
Как работает терморегулятор на батарее
При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.
Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.
Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

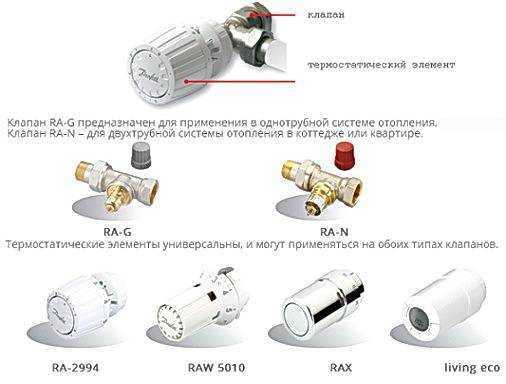

Типы термостатических головок
Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.
Ручная регулировка
Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.
Ручная термоголовка — самый простой и надежный вариант
Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.
Механическое регулирование
Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

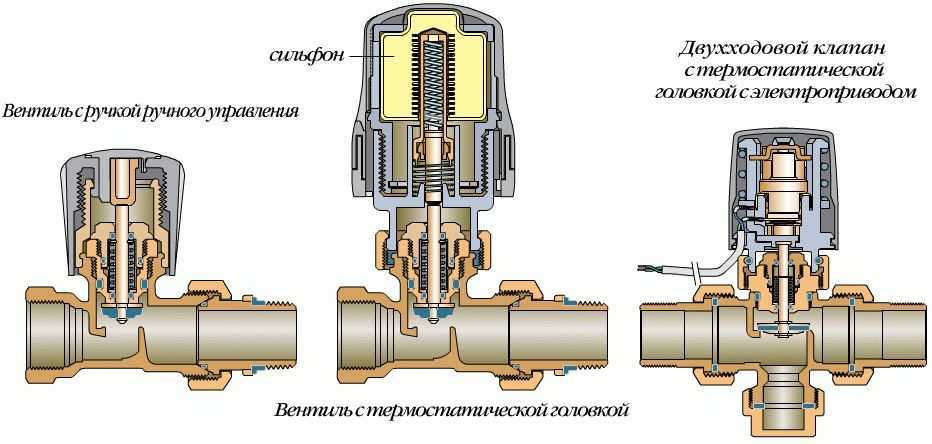

Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.
Газ и жидкость
Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.
Выносные датчики
Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.
С выносным датчиком
Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.
Термоголовка для радиаторов
Watch this video on YouTube
Электронное регулирование
Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.
Электронные терморегуляторы на батареи отличаются большими размерами
Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.
Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
термостата living eco – Установка
Watch this video on YouTube
Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)
Звоните
Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)
«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.
Надоело переплачивать? Есть выход!
Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!
Звоните по телефону в Москве и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете
Как это работает?
Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.
Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.
В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.
Нужна помощь в расчете системы погодного регулирования?
Звоните
Сколько стоит система погодного регулирования?
Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.
В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2021 г.
- Насос циркуляционный — 40000 рублей
- Клапан регулирующий с электроприводом — 60000 рублей
- Шкаф управления двумя насосами в сборе — 85000 рублей
- Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей
Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей
ИТОГО ПОД КЛЮЧ: 560000 рублей
Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.
Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.
- Насос циркуляционный в пределах — 10000 рублей
- Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
- Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
- Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей
Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.
ИТОГО ПОД КЛЮЧ: 300000 рублей
Экономия от применения автоматической системы погодного регулирования составит около 50%!
В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.
Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.
ИТОГО ПОД КЛЮЧ: 130000 рублей
* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.
Мы поможем Вам сэкономить Звоните
sovintervod-vnt.ru
Установка и регулировка
Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.
Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.
Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.
Как делать?
Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается
Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы. Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи
Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления
Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

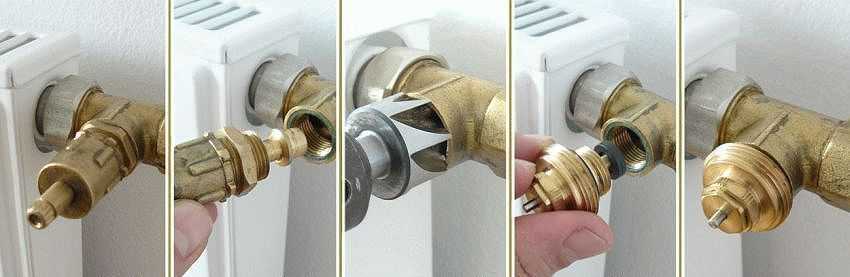

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран
Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры
Клапан соединяют с магистралью, подающей теплоноситель
После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно. Это нужно устранять путем подтягивания мест креплений
По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят
Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.
Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.
Особенности установки и настройки терморегуляторов на батареи отопления
Правила выбора терморегуляторов
В абсолютном большинстве случаев терморегуляторы вкручиваются в отверстие пробки батареи на линии подачи горячего теплоносителя. Не следует отказываться и от установки сразу за терморегулятором шарового крана, так как первый, не являясь запорной арматурой, часто лишь частично способен перекрывать поток теплоносителя в батарею. Напротив, шаровой кран – в чистом виде запорная арматура, использование которой для регулирования потока горячей воды чревато потерей герметичности крана.
Перед тем, как выбирать терморегулятор в магазине, проверьте, какая система отопления используется в вашем доме. Существуют следующие её виды:
- однотрубная, последовательная система отопления;
- двухтрубная, параллельная отопительная система.
Для каждой из систем имеются отдельные модели этих устройств, отличие которых заключается в величине гидравлического сопротивления.
Правила монтажа терморегуляторов
С местом установки, собственно, разобрались, теперь пару слов следует сказать о том, в каком положении монтируется прибор. Правила следующие:
Любую регулирующую арматуру, будь то простой конусный вентиль или терморегулятор, необходимо устанавливать, учитывая направление движения потока теплоносителя
На каждом устройстве можно найти стрелку, направление которой должно совпадать с направлением потока горячей воды и, соответственно, устанавливать его можно только в этом положении.
Положение термоголовки в пространстве также очень важно. Устанавливать её нужно только горизонтально, параллельно полу
В противном случае, если вы смонтируете её в вертикальном положении, например, как обычный кран или вентиль, маховик которого в большинстве случаев направлен вверх, то поток тёплого воздуха от корпуса клапана и от подводящей трубы не позволит термоголовке точно реагировать на изменение температуры окружающего воздуха. Клапан будет всегда недооткрыт, а температура в помещении – ниже заданной.

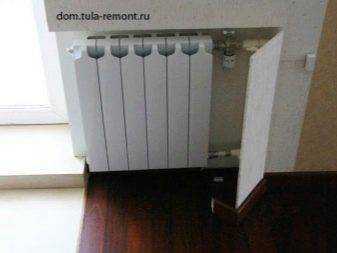

По этой же причине не следует закрывать пространство, где находится терморегулятор, плотными шторами или декоративными панелями. Если же без этого не обойтись, то обязательно приобретайте устройство с выносным датчиком, который можно будет поместить на расстоянии от клапана. В этом случае точность регулирования температуры в помещении будет достаточно высокой.
Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость
Поэтому здесь важно обеспечить высокую температуру
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Автоматическая регулировка
Без вмешательства человека работают терморегуляторы. Существует две конструктивные разновидности:
- Механический.
- Электронный.
Оба варианта регулируют размер просвета и таким образом уменьшают или увеличивают проходящий поток.
Человек выставляет на термоголовке (или на кнопках в электронном варианте) желаемую мощность, температуру, а устройство придерживается выбранных настроек.
Единожды выставив комфортный показатель можно месяцами не возвращаться к настройкам, как бы ни менялась подача с теплоцентрали и погода за окном.
Кстати, терморегулятор выполняет, в том числе, функцию запорной арматуры. Им можно полностью отключить батарею от стояка, если потребуется ремонт.
