Как нарастить батарею отопления

Лучшие модели по соотношению цена/качество

Рассмотрим рейтинг моделей биметаллических радиаторов, которые отличаются высоким качеством по доступной цене.

Royal Thermo BiLiner 500 x6

Данная модель оснащена защитой от гидроударов и химически агрессивных теплоносителей.

Радиаторы выпускаются в белом, сером, черном цвете, что позволяет подобрать оптимальный вариант подходящий под дизайн комнаты.

Сверхстойкая 7-уровневая покраска предотвращает появление сколов, трещин на поверхности. Одно из главных преимуществ модели — гарантия дается на 25 лет.

Конструкция состоит из 6 элементов.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар;
• высота — 57,4 см;
• ширина — 48 см;
• толщина — 8,7 см;
• вес — 11 кг.

Преимущества

• большой гарантийный срок;
• стильный дизайн;
• возможность выбрать определенный цвет;
• легкий вес;
• хорошая теплоотдача;
• качественное покрытие;
• простота монтажа.

Недостатки

• радиатор качественно прокрашен только с лицевой стороны;
• иногда попадаются модели с бракованной резьбой;
• не всегда качественная сборка.

Royal Thermo PianoForte 500 x6

Модель с изысканным экстерьером, напоминающая по форме клавиши фортепиано.

Помимо оригинального внешнего вида, у этих радиаторов есть еще масса особенностей.

При производстве задействованы инновационные технологии, такие как дополнительное оребрение по вертикали, асимметричное расположение секций, возможность пользоваться абсолютно любым теплоносителем.

Можно выбрать радиатор данной модели в белом, сером, черном цвете.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар;
• высота — 59,1 см;
• ширина — 48 см;
• толщина — 10 см;
• вес — 13,2 кг.

Преимущества

• оригинальный внешний вид;
• высокое качество сборки;
• надежность;
• простота монтажа;
• высокая теплоотдача;
• ассортимент цветов;
• идеальное соотношение цены и качества.

Недостатки

• при касании сильно шумит;
• больше подходит для установки под стену без подоконника, поскольку нагретый воздух идет только вверх;
• не всегда качественно прокрашенная поверхность.

Royal Thermo Revolution Bimetall 500 x12

Эти радиаторы оснащены надежной защитой от гидроударов, устойчивы к химически агрессивным теплоносителям.

Конструкция выполнена полностью из биметалла. Наличие дополнительных ребер на коллекторе существенно увеличивает теплоотдачу.

Данная модель отличается экологичностью и продолжительным сроком эксплуатации.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар;
• высота — 56,4 см;
• ширина — 96 см;
• толщина — 8 см;
• вес — 21,84 кг.

Преимущества

• идеально подходит для эксплуатации в малогабаритных квартирах;
• легко устанавливается;
• хорошая теплоотдача;
• красивый внешний вид;
• есть возможность наращивать секции;
• высокое качество сборки;
• надежность.

Недостатки

• иногда попадаются модели с бракованной резьбой;
• плохо прокрашена поверхность;
• стоимость слегка завышена.

Rifar Monolit 500 x10

Надежная модель российского производства, выполненная по итальянской технологии.

Радиаторы отличаются высоким качеством сборки и надежным покрытием.

Обладает хорошей теплоотдачей, поэтому подходит для габаритных помещений.

Аккуратный экстерьер дополняет все положительные технические характеристики. На продукцию дается гарантия 25 лет.

Технические характеристики:

• конструкция — настенная;
• тип — секционный;
• подключение — боковое;
• максимальное рабочее давление — 30 бар;
• высота — 57,7 см;
• ширина — 80 см;
• толщина — 10 см;
• вес — 20 кг.

Преимущества

• красивый внешний вид;
• хорошая теплоотдача;
• после установки не видно кронштейнов;
• нет стыков между секциями;
• хорошо прокрашенная поверхность;
• приемлемая стоимость.

Недостатки

• некоторые покупатели жалуются, что радиаторы этой модели текут через 4-6 лет;
• качественная покраска только с лицевой стороны;
• сама конструкция неравномерно прогревается.

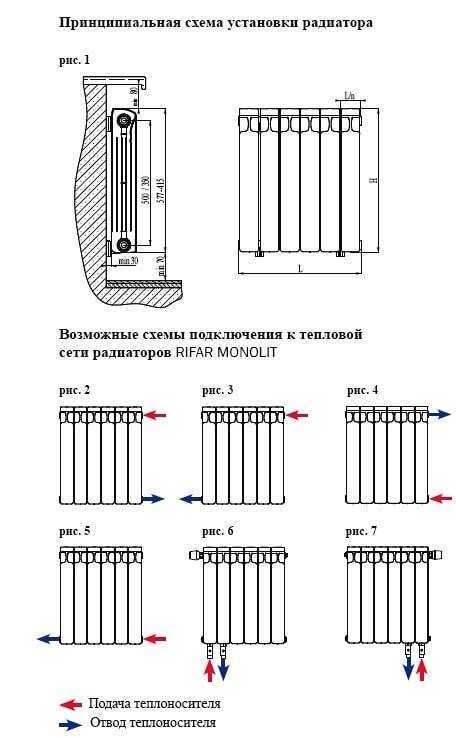

Какие нормативы нужно соблюсти при установке радиатора отопления?

При установке радиатора отопления необходимо соблюдать специальные нормативы. Рекомендуется доверить монтаж отопительного прибора профессионалу во избежание несчастных случаев или неправильной установки.

В соответствии со СНиП 3.05.01-85 установка производится с соблюдением следующих условий:

• Центры батареи и окна, под которым она расположена, должны полностью совпадать. Допускается минимальная погрешность в 2 см.
• Максимальный размер подоконника может быть на 30-50% шире радиатора отопления.
• Расстояние от чистового пола до радиатора не должно превышать 12-14 см. От подоконника до радиатора — не более 5 см.
• Стена должна быть удалена от радиатора на 2-5 см. Исключения допускаются в случае обработки стены специальным теплоотражающим покрытием.

Несоблюдение норм приводит к снижению теплоотдачи батареи. Исходя из вышеизложенных требований, подбирается размер радиатора для обогрева помещения.

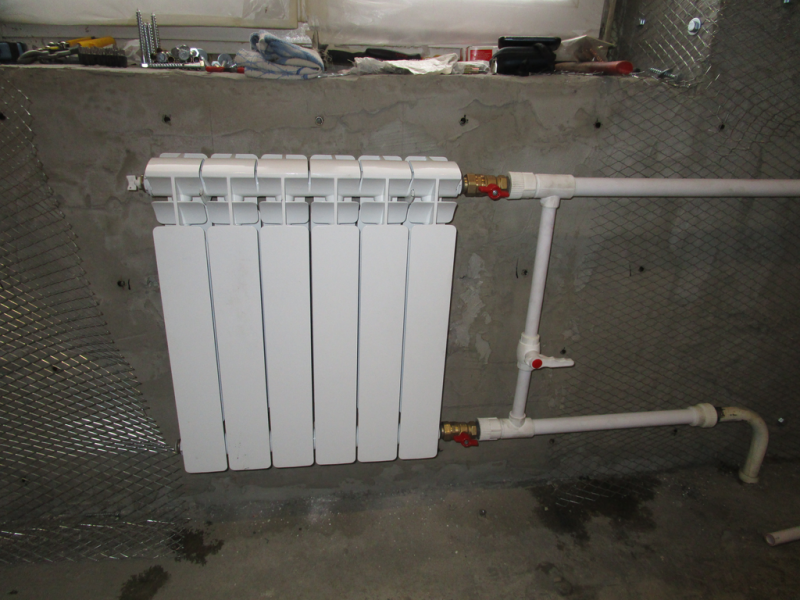

Если в помещении предусмотрена вертикальная однотрубная разводка (в радиатор через одну трубу подается теплоноситель, а вторая труба уходит в пол), то при монтаже обогревателя рекомендуется установить байпас.

Это позволит при необходимости отключать батарею и не согласовывать свои действия с соседями.

Установка любого радиатора требует обязательное наличие следующей фурнитуры: заглушки, кран Маевского, вентили и переходники с правой и левой резьбой для двух сторон.

Подготовка к промывке

Не стоит заблуждаться, что это легко сделать, тем более когда речь идет о чугуне. Но если подойти к ситуации разумно и руки «растут откуда надо», двое мужчин справятся с поставленной задачей.

Технология подготовки:

• Выбирать день лучше до середины осени, когда службы уже продули магистраль, но вода еще не запущена в систему. В идеале, нужно чистить батареи всем соседям по стояку одновременно. Иначе грязь в радиаторе, который стоит в другой квартире, окажется в вашем, и процедура станет бесполезной.
• Слить воду из системы в частном доме не составит труда и сделать это можно когда угодно. В многоквартирном строении придется договориться с сантехником, чтобы тот провел все манипуляции в подвале, где находится распределительный узел дома. Нужно уведомить соседей, если это происходит в отопительный период. Хотя к последнему прибегают, когда есть закупорка. Проводить плановую чистку радиаторов лучше летом.
• Если о работе батарей, их подключении к системе и прочих нюансах знания есть только поверхностные, лучше предварительно изучить матчасть. Или вызвать профессионала.
• Заблаговременно подготовить тару, куда будет стекать оставшаяся жидкость.
• Открутив элемент, нужно его снять. На данном этапе и понадобится помощник. Даже биметаллическое изделие одному демонтировать неудобно.
• Следует осмотреть теплоноситель. Может, его чистить уже нет смысла.
• Если планируется промывать изделие водой в ванне, под него нужно что-то подложить. Например. силиконовый коврик. Иначе царапины на емкости будут настолько серьезными, что придется потом еще платить за реставрацию ванны.

Ключевые правила разборки радиаторов отопления

В зависимости от состояния и типа батареи нужно подготовить инструментарий:

• ниппельный ключ;
• болгарку либо автоген;
• кувалду, молоток;
• разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки);
• строительный фен;
• зубило.

Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними. Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши

Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.

Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

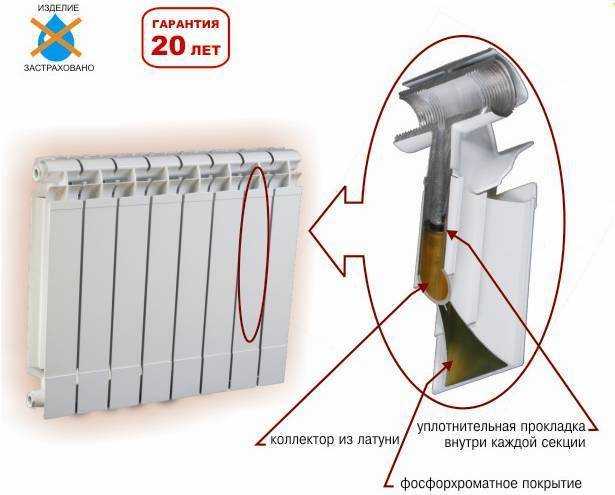

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты;
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов;
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх;
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя

При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как соединить секции биметаллических радиаторов между собой: пошаговая технология

• Батарею положить на горизонтальную поверхность, демонтировать дополнительные компоненты: кран, термодатчик и т.п. При необходимости промыть радиаторный узел мощной струей воды, в тяжелых случаях придется использовать химсредства.
• Осмотреть резьбовые соединения на предмет сохранности. Отложения удалить при помощи наждачки.
• Проверить состояние ниппельной резьбы, она должна быть ровной, без сколов и с равномерной нарезкой.

• Чтобы нарастить радиатор, нужно приставить к нему дополнительную секцию, заранее вложив между ними прокладки.
• Используя радиаторный ключ, аккуратно закрутить ниппель, с одной стороны у него правая резьба, а с другой – правая. Благодаря этому при закручивании обе секции одновременно прижимаются друг к другу.
• Наживив резьбу, проконтролировать ровность стыков, зажать соединение до упора. На каждой секции количество оборотов ниппеля должно быть одинаковым.

Простой тест

Проверить в домашних условиях качество сборки батареи лучше сжатым воздухом. Процедура несложная, но требующая выполнения определенной подготовительной процедуры. Для этого понадобятся:

1. Ниппель от бескамерного автомобильного колеса.
2. Кран диаметром 15 мм и гайка-американка.
3. Воздушный насос с манометром.

Со стороны наружной резьбы крана вставить ниппель и зажать его накидной гайкой-американкой. Для тестирования достаточно создать давление около 1 атмосферы. Если слышен свист воздуха, значит, не все соединения надежны – необходимо проверить состояние прокладок и фиксацию радиаторных ниппелей. Только после проверки отопительный прибор можно установить и подсоединить к системе.

На сколько рассчитана мощность батареи отопления

Помните, что чугунные радиаторы греют хуже биметаллических. Поэтому разумно заменить чугун на биметалл. Но также помните, если:

• в помещении 1 окно и две наружные стены — мощность батарей увеличьте на 20%;
• два окна в комнате и две наружные стены — мощность следует повысить на 30%;
• окна выходят на север и северо-восток — мощность увеличьте на 10%;
• радиатор находится в глубокой, но открытой нише — мощность следует повысить на 5%;
• батарея закрыта панелью — мощность увеличьте на 15%.

Используйте все формулы, чтобы получить наиболее точные цифры. А также внимательно отнеситесь к коэффициентам и факторам эффективности, которые влияют на то, сколько должно быть секций в биметалле.

В этом случае вы точно сможете выбрать идеальную модель, которая будет обогревать помещение в любое время года. И помогут вам создать идеальную температуру в комнате, защитят от переплат за отопление и подарят уют при любой погоде за окном.

Установка батареи: необходимые факторы

Подключение радиаторов отопления в квартире или доме обычно происходит согласно некоторым правилам. Расположить батареи в помещении можно в любом месте. Зависит это от пожеланий собственников. Но будет целесообразнее выбрать расположение там, где есть потери тепла, чтобы снизить их величину и получить чувство комфорта.

Самые ощутимые теплопотери происходят через стекла окон. И какие бы современные технологии ни применялись в создании новейших стеклопакетов, потери тепла у них будут больше, чем у стен. Поэтому в многоквартирных домах радиаторы находятся в помещениях под окнами, где они ограничивают зону с холодным воздухом.

При установке радиатора обычно соблюдают следующие требования:

• расстояние от подоконника до верха радиатора должно быть не меньше 5-10 см;
• до стены — 2-5 см;
• до пола — 8-12 см.

Расчет количества секций радиатора

Перед тем как правильно подключить батареи отопления в квартире, следует рассчитать длину радиатора или необходимое количество секций. От этого может зависеть, будет ли в помещении тепло и уютно и в очень холодные дни. Существует несколько способов таких вычислений, основанных на сложных формулах и коэффициентах.

Неспециалист, собственник или проживающий в квартире, может сделать более простые вычисления. Нужно только знать параметры своего помещения и мощность выбранных батарей. 100 Вт мощности радиатора могут хорошо обогреть 1 м² комнаты. Умножаем площадь помещения на 100. Получается значение общей мощности батареи. Делим полученную нами величину на мощность одной секции, указанную в документации. Получаем нужное количество секций.

Есть и более простое старое правило для правильного подключения радиатора отопления. Секция батареи рассчитана на обогрев 2 м² помещения, у которого высота потолков не превышает 2, 7 м. Рассчитывая число секций, округление производим в большую сторону. Такая схема не подходит для угловых квартир и частных домов с большими комнатами и высокими потолками. Там расчет производится индивидуально.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

• ключ гаечный или разводной;
• радиаторный ключ;
• заглушки с правой и левой резьбой – по 1 шт.;
• ниппели;
• прокладки паронитовые;
• межсекционные прокладки из прочного, гибкого материала;
• секции батареи;
• наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

• кусок трубы сечением в 15 мм;
• насос автомобильный с манометром;
• ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ

Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

https://youtube.com/watch?v=CFOkZ07OeYE

Сборка радиатора

Для получения позитивного результата, следует позаботиться о качестве прокладок для радиатора. Как правило, применяются паронитовые варианты, обладающие достаточной прочностью и долговечностью. Так же нужно проверить состояние ниппелей, особенно качество резьбы и целостность гнезд. На них не должно быть сколов, а нарезка обязана быть полной и равномерной.

Соблюдая последовательность действий, при должном внимании можно произвести сборку своими руками. Для этого потребуется:

Положить радиатор и подготовленные секции на ровную поверхность. Секции сдвинуть и поставить между ними ниппели с прокладками. Аккуратно начать закручивать ниппель. Так как у него с одной стороны левая, а с другой правая резьба, то при закручивании происходит одновременное притяжение секций друг другу. Зная эту особенность ниппеля, даже новичок поймет, как снять секцию с биметаллического радиатора. Достаточно покрутить его в обратную сторону, и секции отойдут друг от друга. Работа проводится специальным радиаторным ключом. После того, как все ниппели вставлены и слегка прихвачены, их необходимо закрутить плотно, совершив одинаковое количество оборотов

Это важно, чтобы не получилось перекосов. Если было сделано 3 витка на одном ниппеле, то и на всех остальных производится такое же количество движения

Понять, что сборка секций биметаллического радиатора была проведена правильно, можно только проведя соответствующий тест.

Как разобрать алюминиевый радиатор отопления своими руками

В первую очередь нужно подготовить инструмент. Для работы потребуется разводной или рожковый ключ соответствующего размера (под муфты, вентили, заглушки). Для разборки нужен ниппельный ключ с рукоятью. Если рукояти нет, ее можно заменить газовым ключом.

Перед тем как разобрать радиатор, его, конечно же, нужно снять. Для этого вам необходимо перекрыть систему отопления и подождать пока батарея остынет (работы нельзя производить пока соединения нагреты).

В местах подачи воды обычно установлены вентили или муфтовые соединения. С помощью разводного или рожкового ключа открутите их так, чтобы они остались на трубах, а не на радиаторе. Снимите радиатор с креплений на стене.

В верхней и нижней части с торца установлены заглушки или краны Маевского. Чтобы их снять подойдет обычный гаечный ключ. Снимите их только с одной стороны – левой или правой. Иногда на заглушках указана маркировка направления резьбы. Левая обозначена буквой «S», правая – буквой «D».

Внутри радиатора, на местах соединения секций, установлена ниппельная гайка (см фото) с наружной резьбой. Вставьте внутрь ниппельный ключ так, чтобы его головка попала в нее. Попробуйте прокрутить его влево или вправо – бывают гайки с левой и правой резьбой.

Так выглядит ниппельная гайка для алюминиевых и биметаллических радиаторов.

Когда вы определили в каком направлении идет резьба, открутите гайку на два полных оборота. После этого сделайте то же самое с другой стороны. Так вы сможете равномерно открутить гайку, не нарушив геометрии радиатора.
