Как установить датчик температуры теплого пола

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

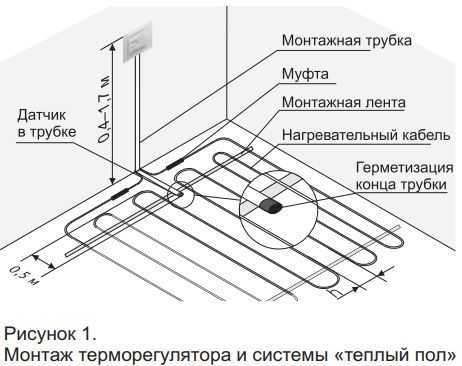

Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

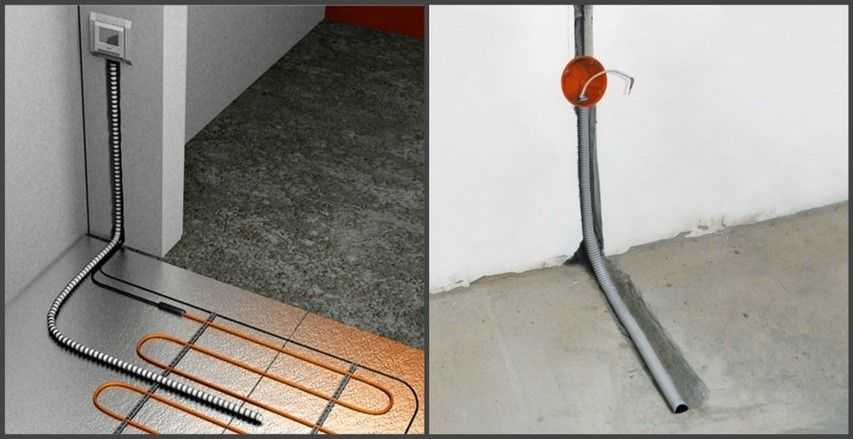

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

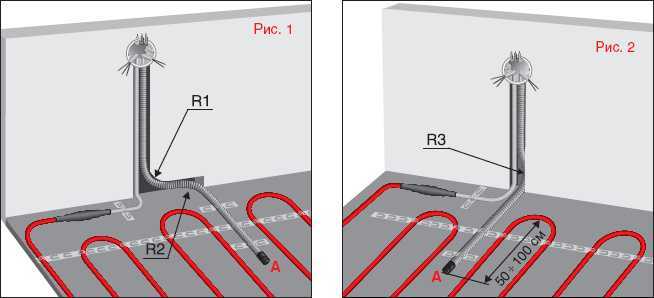

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем.

Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие.

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах

Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить терморегулятор для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Обзор производителей

Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.

Устройства Devi

Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.

Достоинства устройств этого бренда:

наличие моделей для установки на улице;
экономия на работе приборов отопления до 30 процентов;
доступность управления через Интернет.

Преимуществом является и разнообразие вариантов для решения любых задач.

Регуляторы AEG

Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.

Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.

Но даже базовые модели обладают многими достоинствами:

поддерживают температурные показатели на необходимом уровне;
управляются очень просто – ручным включением и выключением клавиши;
благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.

К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.

Приборы Thermo Industry AB

Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.

Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.

Монтаж термодатчика теплого пола

Произвести монтаж датчика теплого пола можно с использованием защитной коробки, которая располагается между кабелем и термостатом, либо произвести соединение с терморегулятором напрямую. По отзывам потребителей, второй вариант более удобен и надежен для проведения самостоятельных работ, без услуг специалиста.

Монтаж датчика можно выполнить несколькими способами, которые зависят от выбранной модели теплого пола. Поэтому, чтобы не допустить ошибок, которые могут привести к не поправимым последствиям, необходимо каждый вариант рассмотреть отдельно.

Монтаж датчика с нагревательным кабелем

Установку температурного датчика теплого пола в совокупности с электрическим кабелем, можно разделить на семь главных этапов:

определить место расположения термостата;
штробление стен для проводов;
покрытие теплоизоляционного слоя;
крепление демпферной ленты;
укладка кабеля;
монтирование термодатчика и термостата;
заливка бетонной стяжки.

Установка терморегулятора для пленочного теплого пола

Место для терморегулятора должно быть защищено от прямых солнечных лучей и других нагревательных элементов. Так же для безопасности детей и домашних животных, место его расположения не должно быть менее 0,5 – 1 метра от уровня пола. Помещается изделие в специально изолированную коробку.

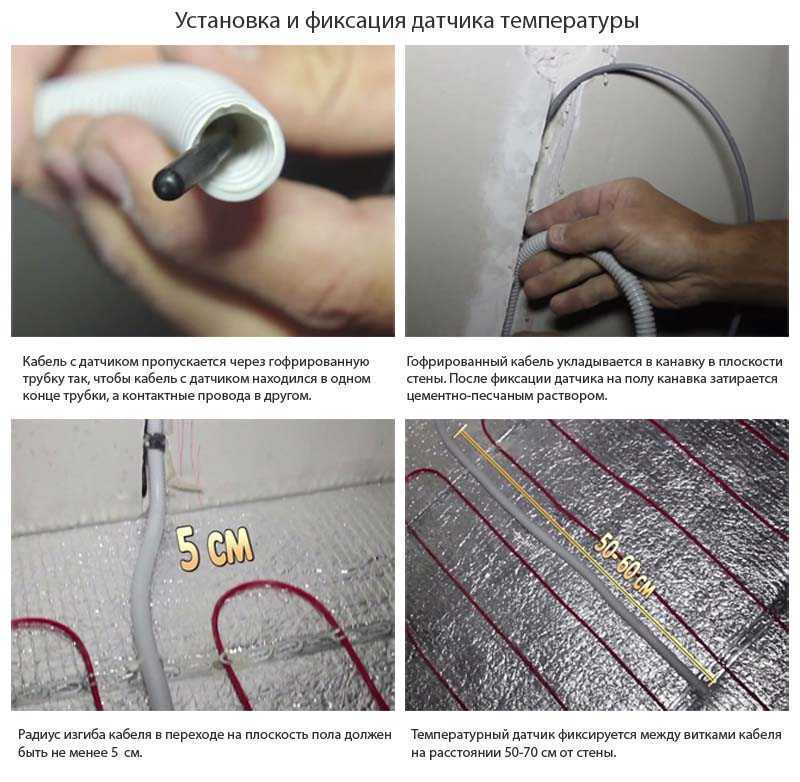

Кабель от датчика просовывается в гофрированную трубку

К месту расположения термостата прокладывается трехжильный электрокабель. От пола к коробке в стене проделываются две штробы, в которые монтируются пластиковые трубки. В одной трубе будут располагаться провода кабельной системе, во второй провод датчика.

Закрепить кабель с датчиком к теплому полу

Выполнив эти работы, на основании помещения укладываются теплоизоляционный и паронепроницаемый материал слоем в 20 мм. Далее для фиксации электрического кабеля крепится монтажная лента. Перед тем как на нее уложить нагревательные элементы теплого пола, все провода протягиваются к термостату.

Другой конец провода в оболочке провести к терморегулятору

Уложив и закрепив кабеля электрической системы с определенным шагом, выполняется бетонная стяжка. Но перед ее заливкой, необходимо убедиться в том, чтобы соединяющая муфта элементов, находилось непосредственно в самой стяжке.

Подключить к терморегулятору и заделать штробу шпаклевкой

Монтаж датчика с нагревательными матами

Установка датчика теплого пола на основе нагревательных матов производится намного быстрее, чем при первом методе. Выполняется монтаж следующим способом:

Установка терморегулятора. Он устанавливается на стене в наиболее удобном месте, но не менее 30 см. от пола. В намеченном участке перфоратором проделывается отверстие для установки термостата. От штробы вниз по стене и вдоль основания помещения выдалбливаются канавки для прокладки концов нагревательного мата и термодатчика.
Подводка питания. К установке терморегулятора подводится электрическое питание. При этом сечение проводника силовой линии должно совпадать с силой тока нагревательного мата.
Подготовка основания. Червонный пол для укладки нагревательной модели должен быть ровный. Для этого с него щеткой убирается весь мусор и пыль, а трещины заделываются грунтовкой.
Составление схемы. На основании помещения помечаются разметки нахождения габаритной мебели и напольной электротехники.
Укладка матов. На заранее подготовленном свободном пространстве пола расстилаются маты. Чтобы электрическая система занимала всю отапливаемую площадь помещения, ее необходимо раскроить на удобные фрагменты. Разрезается нагревательный материал по строго намеченным линиям, без повреждения кабелей.
Место расположения датчика. Участок для датчика теплого пола должен располагаться между витками нагревательного кабеля.
Фиксация проводов электрической системы. Через заранее подготовленную штробу, к коробке термостата выводятся монтажные провода нагревательных матов.
Установка термодатчика. Перед соединением датчика, с помощью специального оборудования необходимо проверить его сопротивление с нагревательными матами. Если их значения совпадают, термодатчик помещают в специальную гофрированную трубу, где один конец будет располагаться под напольным покрытием, а второй подведен к термостату. Сам трубопровод укладывается в проделанную нишу таким образом, чтобы радиус изгиба у стены был не менее 5 см.

Для закрепления монтажа датчика, на штробу укладывается тонкий слой цементного раствора. Затем для подключения датчика теплого пола его концы необходимо облудить и подсоединить к термостату.

https://youtube.com/watch?v=v-RNyu5cOPU

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

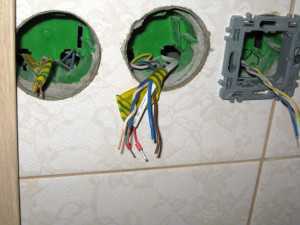

В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
Основные системные узлы подсоединяются соответственно техдокументации к изделию.
По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

устройство устанавливается на высоту 1 метра;
подключается к отдельной розетке;
устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

Датчики теплого пола на самом покрытии устанавливаются:

устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
один край провода с измерителем устанавливается в гофрированную трубу;
другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

Подразделяются датчики по типам:

аналоговый (электронно-механический).
сенсорный или кнопочный (цифровой).
с автоматическим программированием;
мультизональные;
радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при использовании энергоресурсов. Некоторые измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику. Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

радиосигнал управляет специальными сервоприводами;
переносной термостат, на который поступают показания;
радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
полуавтоматическое управление;
регулирует подачу нагретой воды;
независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

программируемые – в основе работы лежит предварительно установленное программное обеспечение;
непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки – 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Читать также: Какое покрытие выбрать для теплых полов

Порядок действий:

В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) – он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Читать также: Комплектующие материалы и фурнитура для теплого пола

Подключение температурного датчика

Подключение датчика теплого пола – многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

Обесточить сеть;
В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

черный: к промежуточному автомату (снизу), от него – к УЗО (снизу), далее – к вводному автомату;
голубой (синий): к УЗО (снизу), далее – к колодке с нулевыми проводами;
желтый с зеленой полоской – к земляной шине.

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

L: «фазный провод» от сети;
N: «нулевой» провод от сети;
L1: «фазный провод» к тепловому контуру;
N1: «нулевой» провод к тепловому контуру;
PE: заземляющая шина.

Следует обратить внимание:

На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую – с помощью подходящего разъема или болтового соединения;
Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Подключение терморегулятора

Задача подключения терморегулятора не представляет сложности для того, кто самостоятельно занимался работой по укладке теплого пола и не понаслышке знаком с правилами монтажа электроприборов. При устройстве пола специалистами, в их обязанности входит и подключение терморегуляторов. Если терморегулятор подсоединяется позже или производится замена на новую модель, то подключением можно заняться и не имея достаточного опыта в этой области.

Работу существенно упрощает привычка читать сопровождающие документы, в специальном разделе которых приводится инструкция, как подключить теплый пол к терморегулятору, схема приводится тут же.

В ходе укладки электрического пола выводятся провода для присоединения схемы к системе электроснабжения, к ним же будет присоединено регулирующее устройство.

Прежде чем переходить к монтажу, необходимо определиться с местом расположения прибора.

Выбранная точка должна отвечать нескольким условиям:

Находиться на некотором расстоянии от самого пола, чтобы отражать объективные показатели температуры окружающего пространства, а не самого пола, который является наиболее теплой точкой. Оптимальная высота от пола составляет от 80 см до 1,5 метров.
Быть расположенным поблизости от розеток или выключателей для того, чтобы врезаться в схему электроснабжения без дополнительных работ по прокладке проводов. Если подключение производится непосредственно от электрощита на входе в квартиру, то этим правилом можно пренебречь.
Устанавливаться на расстоянии от других приборов, излучающих тепло (отопительных батарей, электрических и газовых печей, холодильников). Крайне нежелательно, чтобы на датчики падали прямые солнечные лучи из окна, которые также ощутимо искажают объективность измерений.

Внешне терморегулятор представляет собой небольшую коробочку с датчиками и элементами для управления. По форме различают накладные и утапливаемые приборы. Разница между ними состоит в том, что для накладных углубления в стене придется делать только для проводящих проводов, а сам прибор крепится поверх стены с помощью саморезов. Для утапливаемых моделей придется дополнительно пробивать отверстие в стене такого размера, чтобы в нем без затруднений поместился прибор и отходящие от него провода. Правильная установка измерительного прибора проверяется уровнем в вертикальном и горизонтальном направлении. В стене также прорезается канавка, ширины которой должно хватить на укладку двух пластиковых многожильных проводов, один из которых идет к нагревательной системе, а второй к внутреннему датчику, вмонтированному в конструкцию пола.

В полученное гнездо устанавливается коробка без верхней крышки.

После закрепления коробки начинается наиболее ответственная работа – это подсоединение к электросети. В качестве образца берется схема терморегулятора для теплого пола, на которой указаны выходы (гнезда) и правильное подсоединение проводов, идущих от электрической сети, нагревательных элементов и систем заземления. При стандартной комплектации предусматривается наличие проводов, с разноцветной обмоткой, каждый из которых имеет свое назначение, так

Для рабочей фазы предназначается белый или коричневый (черный) провод
Нулевая фаза традиционно отмечается синим проводом
В заземлении участвуют желтые или зеленые провода.

На схеме сборки и на корпусе прибора указывается назначение каждой клеммы. Фаза обозначается буквой L, а ноль – буквой N. Клеммы датчиков температуры имеют обозначение «sensor». В ходе подсоединения их прикручивают к соответствующим клеммам. Если все-таки вызывает затруднение, наглядно покажет процесс как подключить теплый пол к терморегулятору, видео из ю-туба или представленное на сайте. Различные модели могут отличаться расположением и количеством клемм.

Обычно первое и второе гнездо предназначаются для подсоединения к сети, при этом 1 клемма – это рабочая фаза, а вторая – нулевая.
На третий и четвертый контакты подводятся провода, идущие от нагревательной конструкции.
Как правило, 3 клемма – нулевая фаза, а 4 – фаза.
Пятый контакт предназначен для заземления
Температурный датчик, который встроен в конструкцию пола, подсоединяется к 6 и 7 клеммам без соблюдения полярности.

Для того чтобы правильно соединить провода, необходимо пользоваться схемой сборки и обозначениями, нанесенными возле выходов на корпусе терморегулятора (они могут отличаться в последовательности от описания выше).
