Как подобрать гофру для кабеля : таблица по сечению диаметру толщине характеристика трубы

Достоинства металлических деталей сточной системы

• Долговечность. Эксплуатационный срок чугуна составляет не
  менее 60 лет.
• Прочность. Такими элементами можно соорудить стояк любого
  размера.
• Простой монтаж за счёт наличия раструбов.

Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:

Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.

Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.

Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.

Всё полезное о канализации — gidkanal.ru

Отличительные особенности:

• удобство монтажа и последующей эксплуатации; • трубы поставляются в бухтах длиной 40,50 и 100 метров, • бухты имеют небольшой вес; • двустенные трубы имеют металлическую протяжку( для труб диаметром 50,63 и 90 мм- бухты по 100 метров); • каждая бухта двустенной трубы укомплектована соединительной муфтой и двумя уплотнительными кольцами( кроме труб 125 диаметра) • транспортировка и монтаж осуществляются без применения сложных инструментов и техники, что влечёт за собой снижение трудозатрат и времени; • монтаж труб можно производить в любое время года (до –25°С); • монтаж труб осуществляется непосредственно в грунт или замоноличенно внутри бетонных (ж/бетонных) изделий; • трубы обеспечивают возможность ввода и замену кабелей из кабельных колодцев в течение всего срока службы, а также их использования в качестве запасных защитных каналов для будущей прокладки кабельных линий; • длительный срок службы; • расчётный срок службы данных труб — 50 лет. Исходный материал для производства труб- полиэтилен – устойчив к коррозии, воздействию агрессивных сред и ряду химикатов; • благодаря длительному сроку службы уменьшаются затраты на обслуживание кабельной линии; • надёжны — благодаря технике двойной стенки с наружными рёбрами жёсткости, трубы можно использовать в условиях высоких динамических и статических нагрузок. При укладке кабелей в защитную трубу «РУВИНИЛ» повышается степень защиты от сейсмических колебаний, вибрационных воздействий и механических напряжений, возникающих в результате деформации грунта или протекания мерзлотно-грунтовых процессов

• безопасность и экология — при хранении и эксплуатации трубы из полиэтилена не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека, работа с ними не требует особых мер предосторожности

Преимущества гофрированных труб ГОСТ Р 54475-2011

Гофрированные трубы ГОСТ Р 54475-2011 изготавливаются двухслойным способом. Каждый слой имеет свои особенности и позволяет придать трубопроводу качества, которые необходимы для работы.

Из чего состоят слои:

• 1 слой — это гладкий полиэтилен высокого давления;
• 2 слой — гофрированный ПНД.

Двухслойный способ производства повышает характеристики гофрированной трубы и позволяет добиться прочности и гибкости изделия.

Среди основных преимуществ гофрированных труб ГОСТ Р 54475-2011 выделяют:

• адекватную стоимость;
• легкость и скорость монтажа, для реализации которого не требуется специализированная техника;
• устойчивость к агрессивной химической среде;
• неограниченное количество циклов замерзания/оттаивания;
• стабильную устойчивость всей системы за счет высокой кольцевой гибкости и жесткости;
• низкий коэффициент шероховатости обеспечивает превосходные гидравлические характеристики системы;
• большой срок эксплуатации — 50 лет.

Разновидности гофрированных труб ГОСТ Р 54475-2011

Этот вид трубы имеет 3 разновидности:

• 1. Для установки и защиты электрической сети

Трубы гофрированные применяются для защиты электропроводов от механических повреждений и от агрессивной окружающей среды в процессе эксплуатации. Для этого их производят из полимерного материала, обладающего диэлектрическими свойствами, что устраняет потребность в заземлении. производит гофрированные трубы для электрических кабелей диаметром от 16 до 200 мм.

2. Для организации дренажных систем.

Используются для сбора и отвода подземных и грунтовых вод. В нашей компании такой трубопровод производится диаметром 63-200 мм. Его нужно прокладывать под уклоном, чтобы вода, попадающая в трубу через перфорацию, беспрепятственно могла стечь в специальный резервуар или дренажный колодец. Гофрированный трубопровод данного типа применяется в различных сферах. Перечислим самые распространённые:

• магистральное строительство;
• обустройство ландшафтов;
• защита фундаментов и подвалов зданий от воды;
• возведение спортивных комплексов;
• лесное и сельское хозяйство.

3. Для строительства безнапорной канализации.

Применяются для сбора, очистки и отвода сточных вод в окружающую среду без использования насосов. Эта разновидность гофрированного трубопровода не предназначена для сильных и резких перепадов давления. Обычно ее устанавливают в местах, для которых нехарактерны повышенные нагрузки. производит трубы для самотечной канализации диаметром 110-1200 мм.

Мы создаем 3 разновидности гофрированной канализации ГОСТ Р 54475-2011:

• электромонтажную;
• однослойную;
• двухслойную.

У нас вы можете купить любой вид гофрированного трубопровода.

Наша компания также организует поставку гофрированных труб ГОСТ Р 54475-2011 для ливневой канализации других производителей: Корсис, Магнум, Гидро, Прагма, Корекс, Fd Plast, POLYTRON ProKan. Мы доставляем трубы на объект заказчика в сроки от 1 дня.

Монтаж гофрированных канализационных труб из ПЭ

Монтирование гофрированных труб ГОСТ Р 54475-2011 выполняется прямо в траншее. Лучше заранее подготовиться к процедуре: расчистить пространство, создать подходящий уклон для строительства ливневой канализации. При установке гофрированных труб рекомендуется соблюдать правило: оставлять расстояние 20 см между стеной траншеи и установленной трубой.

При строительстве центральных магистралей монтаж гофрированных труб происходит с применением подъемных траверсов. В частных застройках укладку труб можно выполнять вручную.

Соединение канализационных труб гофрированного типа

Для соединения гофрированных труб ГОСТ Р 54475-2011 подойдут следующие способы:

• муфтовый;
• раструбный.

Соединение выполняется непосредственно в траншее. Уплотнительное кольцо, край трубы, раструб или муфта предварительно очищаются, а затем покрываются специальной смазкой для полиэтиленовых труб. Затем, если вы проводите соединение первым методом, необходимо трубу задвинуть в раструб до упора. При выполнении соединения вторым методом муфта надевается на трубу до центрального упора.

ПВХ трубы для водопровода. Плюсы и минусы

Данные изделия начали выпускаться во второй половине во второй половине XX столетия в Германии. Основным требованием, предъявляемым к поливинилхлоридным трубам, является их способность выдерживать достаточно большой уровень давления в системе. Именно поэтому для создания водопровода используется такой тип пластиковых труб, как НПВХ. Буква «Н» — это аббревиатура слова «напорный». В качестве сырья для их изготовления используется непластифицированный поливинилхлорид, отличающийся высокой устойчивостью к различным химическим воздействиям. Конечный продукт представляет собой жесткие серые трубы с раструбами.

К основным достоинствам стоит причислить:

• невысокий уровень теплопроводности. По сравнению с металлом, значение этого показателя у поливинилхлорида значительно меньше;
• простоту монтажа. Обеспечивается не только благодаря небольшому весу трубы ПВХ. Изделия для водопровода из непластифицированного поливинилхлорида легко режутся и гнутся. Благодаря этому изменение размеров под требуемую конфигурацию трубопровода выполняется без особых проблем;
• устойчивость к процессам коррозии и гниения;
• низкую подверженность воспламенению. Температура возгорания составляет +500˚С;
• приемлемую для бюджета большинства наших соотечественников стоимость.

Слабые стороны:

• при температуре ниже -15˚С эксплуатация не допускается. Даже небольшие по размерам участки НПВХ водопровода, выходящие наружу из частного дома, необходимо утеплять;
• верхний температурный предел ограничен отметкой плюс 60˚С;
• наличие механических повреждений снижает устойчивость к ударным нагрузкам.

ПВХ трубы любого размера можно соединять при помощи клея, это значительно упрощает монтаж и обеспечивает высокую прочность и герметичность системы

Свойства гофрированной ПВХ трубы 20 мм

Удобная для транспортировки и хранения упаковка

Изготовителями гофры были хорошо продуманы вопросы по ее транспортировке и хранению. Бухта упакована в герметично запаянную пленку, которая защищает изделие от пыли и влаги. Картонная упаковка предохраняет трубу от разрушительного воздействия ультрафиолета. Благодаря этому, материал можно хранить на открытых площадках, в сырых складских помещениях и на этажах строящихся объектов.

Гофрированная ПВХ-труба 20 мм с зондом имеет такие достоинства:

• удобство в переноске, погрузке и монтаже;
• небольшой вес, который не утяжеляет конструкцию здания;
• защита людей от поражения электрическим током при разрыве кабеля или при коротком замыкании;
• неприхотливость к условиям хранения;
• механическая прочность, которая предохраняет кабели от повреждения;
• нет необходимости в проведении заземления;
• устойчивость к сырости, коррозии и плесени;
• легкость в обработке, которая не требует специального оборудования;
• хорошая гибкость, обеспечивающая прохождение сложных мест;
• материал, из которого изготовлены трубы (поливинилхлорид) не поддерживает горение;
• разнообразие цветов материала, что помогает упорядочивать работу;
• отсутствие необходимости в дополнительных фитингах (углы, обводы), вследствие гибкости гофры;
• наличие стального зонда, который упрощает и ускоряет процесс укладки кабелей.

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Технологии соединения

Соединение труб гофрированного типа может производиться по двум технологиям:

сварка встык. Она может производиться на том же оборудовании, которое предназначено для соединений обычной ПЭ трубы. Выбор режима осуществляется в зависимости от того, какая толщина стенок конструкций;

Оборудование для сварки пластиковой гофры

соединительная муфта и  кольцо (для уплотнения). Процесс происходит следующим образом:

• резиновое кольцо надевают на паз, образованный гофрированным покрытием. Причем, для диаметров в пределах от 125 до 200мм используется второй паз, а для труб большего размера — первый;
• после чего производится соединение при помощи муфты.

Различные виды муфт для соединения

Для более высокой надежности и герметичности дополнительно может быть установлено на паз, между гофрированными ребрами, кольцо уплотнения места соединения. При этом профиль уплотнения направляется в сторону, противоположную торцу трубы. Благодаря этому место соединения становится более плотным, а также исключается попадание в трубопровод грунтовой или талой воды.
Что необходимо знать об особенностях проектирования

Проектирование канализации, вне зависимости от ее конфигурации, должно вестись с учетом оптимизации стоимости реализации системы. Не менее важный фактор — долговечность.

Для решения поставленной задачи должны учитываться такие параметры, как: схема трасы, материал из которого она будет изготовлена, стоимость монтажных работ и дальнейшего обслуживания, а также скорость потока.

Гофрированные трубы рассчитаны на поток со скоростью от 0,5 до 4,0м/сек, если транспортируются сточные воды и 0,5-7,0м/сек для дождевых.

На что обращать внимание при покупке?

В первую очередь необходимо обращать внимание на производителя. Хорошо зарекомендовали себя следующие российские и зарубежные бренды: Рувинил, Экопласт, Корсис, Кофулсо, Lavita

Учитывая, как возросло в последнее время производство подделок, прежде, чем купить гофрированные трубы, проверяйте наличие сертификата соответствия.

Труба гофрированная ПВХ

Краткая справочная информация по гофрированным трубам из самозатухающего ПВХ

НАЗНАЧЕНИЕ: применяется в помещениях для открытой и скрытой проводки по стенам (в стенах), по потолкам (в потолках) из сгораемых и несгораемых материалов. Самозатухающий материал ПВХ исключает возможность возгорания от короткого замыкания и распространения пламени по трубе. Применение этой трубы при монтаже электропроводки дает существенные преимущества:

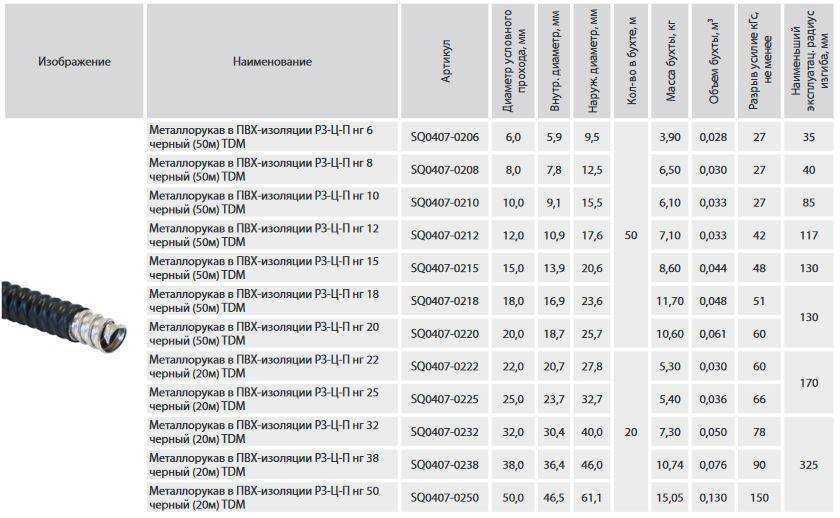

• дополнительная изоляция кабеля — исключается возможность поражения током при повреждении изоляции кабеля • механическая защита от повреждений кабеля — гарантия безопасности и качества работы сети • на производстве в трубу закладывается стальной трос (протяжка) — сначала труба с протяжкой укладывается в стену, а при монтаже кабеля нужно лишь соединить концы троса и кабеля и потянуть трос с противоположного конца трубы — временные затраты на монтаж кабеля уменьшаются в 3 раза • негорючий материал ПВХ исключает возможность возгорания от кабеля и распространения пламени по трубе и кабелю • вся труба упакована в небольшие герметично целлофанированные бухты по 100, 50 и 25 м — труба может сохраняться длительное время в загрязненных, пыльных или влажных помещениях без потери товарного вида и всех рабочих свойств • в отличие от металлорукава и металлической трубы, легка и удобна в транспортировке, погрузке и складировании, не требует утомительной резки и сварки, не нуждается в заземлении, не подвержена коррозии • применяется для открытой и скрытой проводки по потолкам (в потолках), по стенам (в стенах) из несгораемых и трудносгораемых материалов, в том числе и в полу

ТУ 3464-001-18669258-99 ГОСТ 50827-95 (МЭК 670-89) ЦВЕТ серый RAL 7035 СТЕПЕНЬ ЗАЩИТЫ IP 55 по ГОСТ 14254 (МЭК 529) ТЕМПЕРАТУРА МОНТАЖА от –5°С до +90°С ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР от –40°С до +45°С МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ 350 Н на 5 см при +20°С СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ 100 мОм в течение 1 мин. (500 В) ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ 2 000 В в течение 15 мин. (50 Гц) ОГНЕСТОЙКОСТЬ не поддерживает горение до t = 650°С

Внешний диаметр/внутренний диаметр, мм	Колличество в бухте,м
16 / 10.7	100
20 / 14.1	100
25 / 18.3	50, 75
32 / 24.3	20, 25
40 / 31.2	20, 25
50 / 39.6	15, 20
63 / 50.6	15

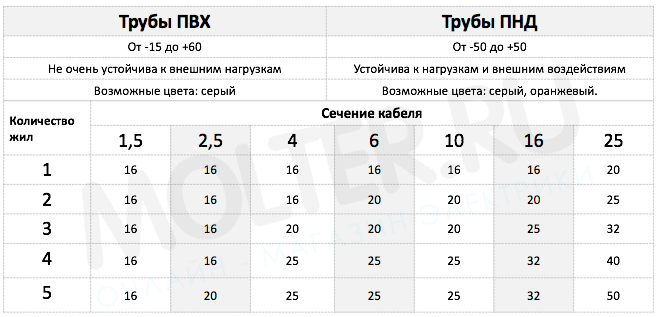

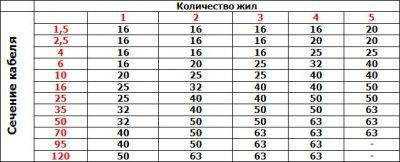

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИАМЕТРА ТРУБЫК осветительным приборам, как правило, подводится трубадиаметром 16 мм. Для прокладки телефонной и сигнализационной сетей используется труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу. Для осуществления соединений между этажами используется труба диаметрами 40, 50 или 63 мм.

ПРАВИЛА ПРОКЛАДКИ И МОНТАЖА ГОФРИРОВАННЫХ ТРУБ D=16–63 мм

При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20—25 м с максимальным количеством правильно выложенных 4—5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы. Не допустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на расстоянии друг от друга. При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям. Протяжка провода производится после того, как стена уже сформирована. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.

Монтаж электротехнических гофротруб

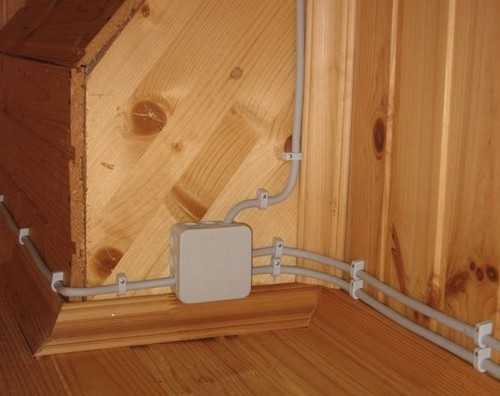

Благодаря гибкости электротехническую гофру из ПВХ можно прокладывать, выполняя практически любые повороты и изгибы, с применением минимального количества дополнительных крепёжных элементов.

В местах соединения прямых участков материала используют специальные муфты. Трубы крепят к различным поверхностям с помощью клипс или скоб, рассчитанных на разный диаметр гофры. Для изделия диаметром 16 мм крепёж размещают на расстоянии 35–40 см, труба, диаметр которой больше 32 мм, требует более частого крепления, не менее чем в 25 см друг от друга. Разветвление магистрали происходит в монтажных коробках.

Перед началом работ отмечают расположение окончаний труб возле электрощитов. Затем намечают маршрут проводки, места установки распределительных коробок, точки крепления.

Для проведения монтажа таких изделий не требуется специальных навыков. Достаточно соблюдать следующие правила:

• Электротехническую трубу продувают сжатым воздухом.
• Отрезают точно отмерянную длину. Протяжку, если она есть, перекусывают и фиксируют так, чтобы она не ушла в полость трубы.
• Прикрепляют кабель к выступающему окончанию металлической проволоки и вытягивают его с противоположного конца гофры. Если кабелей несколько, они фиксируются и затем протягиваются вместе.
• Чтобы не допустить скопления конденсата, рекомендуют укладывать гофротрубы с небольшим уклоном.

Монтажные работы выполняют в интервале от -5°С до 60°С. Применение гофрированных труб из ПВХ для организации электротехнических сетей значительно ускоряет их монтаж, облегчает обслуживание и ремонт.

Общие требования к укладке

• Не рекомендуется прокладывать сети разного назначения в полости одной трубы.
• При монтаже гофры в стену, её сначала фиксируют, затем заливают раствором, после окончательного формирования поверхности выполняют протяжку кабеля.
• Удлинить отрезок трубы можно с помощью транзитной коробки, устанавливаемой по центру кабельного канала.
• Углы при прокладке не должны быть слишком острыми и следовать друг за другом во избежание образования заломов.
• Рабочая длина трубы не должна превышать 25 метров.
• Для прокладки на открытом воздухе используется модификация гофротрубы чёрного цвета, устойчивая к воздействию УФ.

Современные технологии строительства всё чаще требуют использования электротехнических гофротруб из ПВХ для защиты кабеля.

Классификация и виды

Гофротрубы из ПВХ по степени жесткости подразделяются на следующие типы:

1. Легкий («Л») — тонкие и гибкие изделия для открытой прокладки при выполнении электротехнических работ. Прокладываются в зазорах между стеной и гипсокартоновой обшивкой, в пространство между подвесными потолками и рабочим перекрытием.
2. Тяжелый («Т») — более прочные гофрированные трубы, могут размещаться в бетонных конструкциях либо грунте.
3. Сверхтяжелый — с толстой стенкой, ограничивающей их в гибкости. Применяются для скрытой прокладки в местах, где требуется соблюдение требований повышенной безопасности, например, в детских учреждениях или медицинских центрах.

По конструкции стенки гофротрубы ПВХ классифицируются на:

• Однослойные — наружная и внутренняя поверхность структурированная.
• Двухслойные — снаружи гофрированные, а изнутри с гладкой поверхностью.

Изделия для электротехнических работ могут оснащаться зондами в виде стального троса. При монтаже электропроводки конец кабеля подсоединяется к зонду, он-то и вытягивает его с обратной стороны трубы.

В продаже есть и гофрированные трубы без протяжки. Они менее удобны в работе, однако стоимость их ниже.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.
