Гребёнка отопления: общие сведения об устройстве, как сделать распределительную конструкцию своими руками

Расчёт контуров системы отопления дома и их распределение

Перед тем как перейти к изготовлению коллектора, надо точно провести его расчёт с учётом количества контуров и диаметров подсоединяемых к нему труб.

Надо подсчитать контуры. Обычно на каждый этаж выводится отдельный участок. Если в каких-то помещениях используются тёплые полы, то для каждого помещения выводится один канал.
Расстояние на коллекторе между обратными и подающими контурами должно составлять 25—30 см, между отводами 10—15 см. То есть, прибор нужно сделать таким, чтобы легко обслуживать и легко управлять процессом понижения или увеличения температуры на каждом участке.

Основной же параметр сборки коллектора — гидравлический баланс конструкции и системы отопления в целом. В основе его лежит соотношение диаметра трубы, используемой для изготовления коллектора, и труб контуров. Сумма последних должна равняться диаметру коллекторной трубы. К примеру, если в доме используется три отдельных участка, в которых подающие трубы имеют диаметр ½ дюйма, то диаметр трубы в коллекторе будет равна 1 ½ дюйма.

Достоинства гребенки

Хотя некоторые могут подумать, что установка гребенки для теплого пола затратное дело, однако ее наличие имеет массу положительных сторон. Сейчас мы их вам представим:

Прежде всего заметная экономия тепловой энергии в отличие от работы радиаторной системы отопления. Экономия может достигать до 50%.
При эксплуатации полная безопасность системы. Здесь отсутствуют пожароопасные нагревательные элементы.
Продолжительный эксплуатационный срок. При правильном монтаже и ее эксплуатации она способна проработать без особых сбоев более 20 лет, а то и более. В большей степени факт о продолжительности работы гребенки зависит то, из каких она материалов изготовлена.
Комфорт. В помещении создается комфортная температура, благодаря тому, что на гребенке осуществляется контроль температуры теплоносителя. Как следствие полностью исключается вероятность неравномерного прогрева.
Эстетичность. Гребенка для теплого пола не занимает сильно много места. Обычно все обходиться небольшим шкафчиком, который имеет декоративную крышку.
Гигиеничность. Наличие равномерно прогретого пола упрощает влажную уборку. Как следствие исключается вероятность повышенной влажности. В результате полностью исключается образование плесени и грибка.
Безопасность при эксплуатации. Благодаря наличию термостатов исключается вероятность ожогов, так как в системе не используется горячий теплоноситель.

Важно! Наличие гребенки в системе теплого пола позволяет достигать и контролировать на продолжительное время комфортную температуру внутри помещения

Основные характеристики коллекторной системы

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в отопительных системах закрытого типа.

Можно ли сделать коллектор отопления своими руками

Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

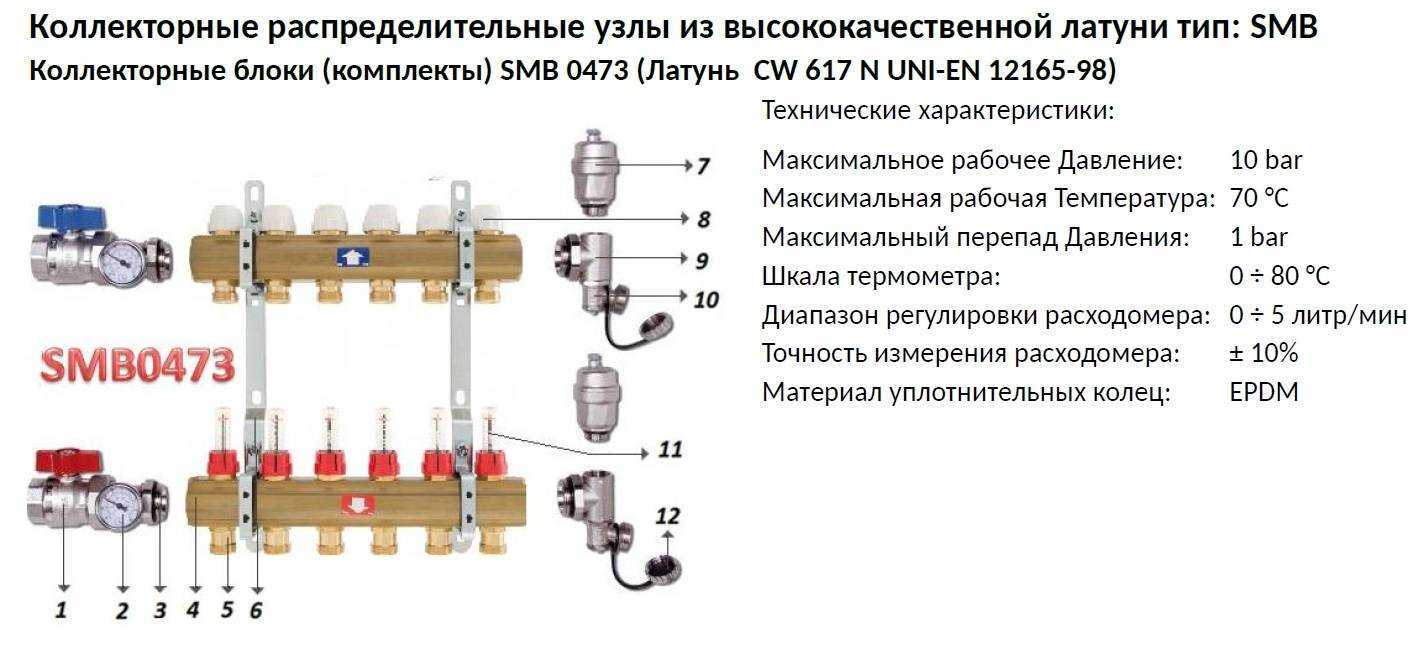

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Правила размещения и способы установки коллектора

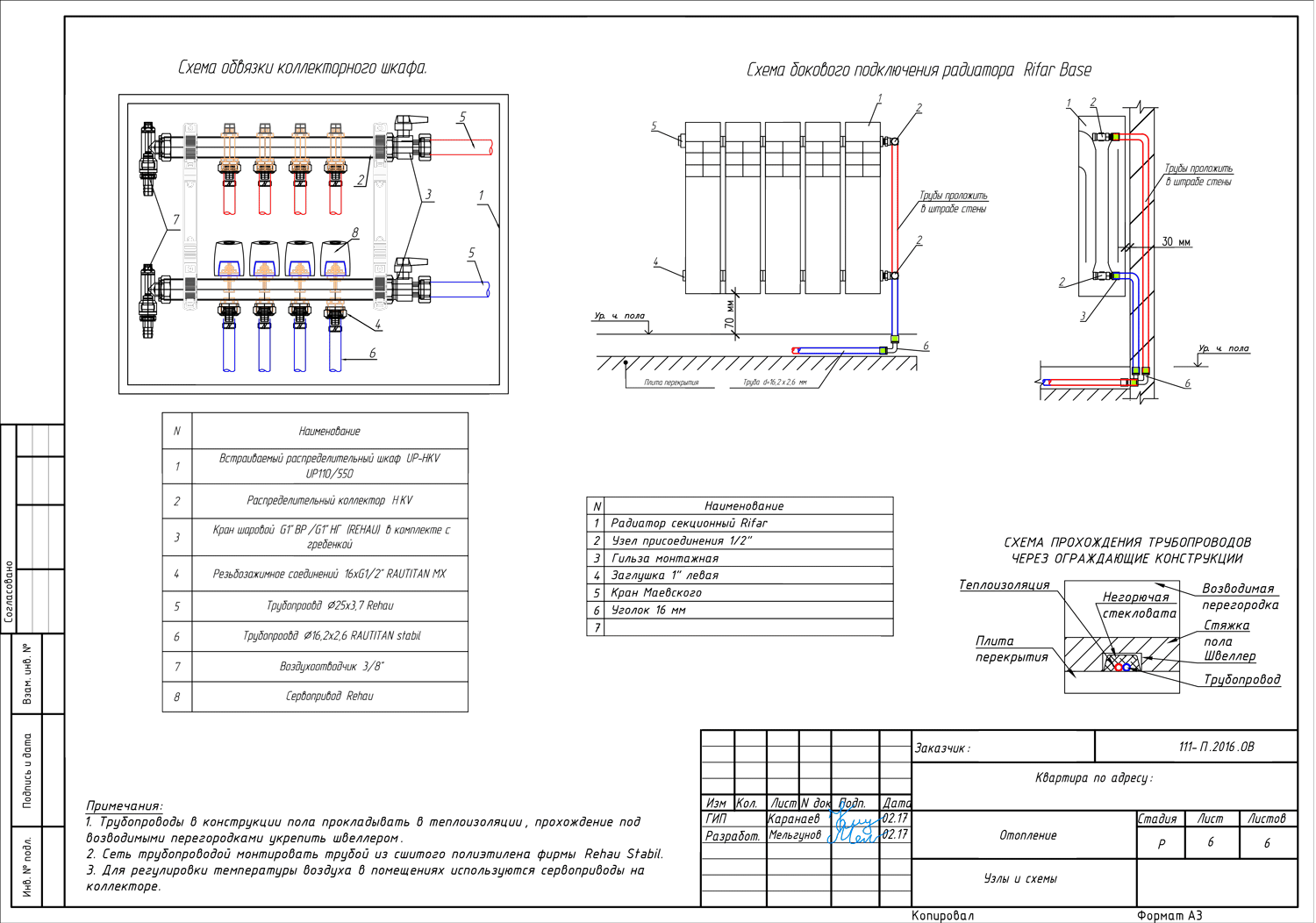

Подключение и дополнительные элементы коллектора

Гребенка для системы отопления и теплого пола должна храниться в коллекторном шкафу либо специальной нише, но такое оборудование не является обязательным. Нередко на оборудовании этого типа устанавливают дополнительные элементы, в том числе расходомеры, вентили, термоголовки и многое другое. Они предназначены для регуляции потоков теплового носителя и их направления в отдельный прибор.

Гребенка для стандартных или металлопластиковых труб дополняется кранами, при помощи которых можно отсоединить коллектор. Помимо них на коллекторы монтируют воздухоотводчики автоматического типа.

Коллектор необходимо подключать к стояку и протягивать от него трубы к сантехническим элементам. В стандартный отопительный коллектор ставят по два элемента, предназначенных для подачи и обратки топлива

При монтаже важно выдерживать одинаковые расстояния между коллектором и прибором отопления. В ином случае на самых длинных отрезках системы давление начнет превышать норму

Каждый следующий отрезок должен быть в два раза меньше предыдущего.

В шкафу

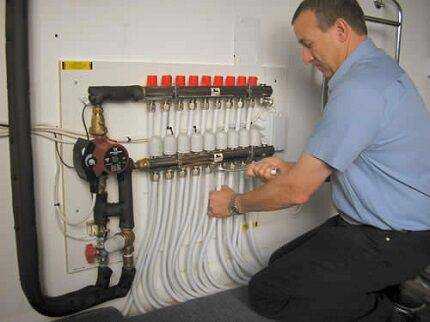

Размещение коллектора на стене и в шкафу

Под любой напольный или навесной коллектор можно оборудовать отдельный шкаф или нишу, которые расположены в стене на небольшой высоте над полом. Подключать элемент разрешено только в сухом коридоре либо кладовке. Специалисты рекомендуют изготавливать шкафы из листового металла с техническими отверстиями и дверью. В подобных ящиках оборудуют дополнительные крепежи для коллекторов, сами шкафы можно изготовить своими руками либо обратиться к мастеру.

На стене

Коллекторные элементы, размещаемые в кладовке квартиры, можно повесить на стену с помощью кронштейнов. Это позволяет сэкономить время и средства на изготовление шкафа. Крепления нужно подбирать с учетом размеров гребенки.

Для чего нужен

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Видео: применение коллекторной системы для отопления дома.

Коллекторная группа для системы отопления в сборе

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

Коллектор: устройство и принцип работы

Узел представляет собой элемент в виде гребенки, от которой отходят выводы для подключения приборов отопления. Количество выводов может быть разным. При необходимости элемент можно нарастить дополнительными отводами. На коллектор могут быть установлены водосливные и воздуховыпускные клапаны, а так же счетчики тепла. Выводы могут оснащаться регулировочными или отсекающими кранами, что дает возможность регулировать либо отключать поток теплоносителя. Устройство устанавливается в отопительную систему в виде коллекторного блока, в который входит обратная и подающая гребенка, оборудованные выпускными вентилями и соответствующими кранами.

Функционирует коллекторная система отопления достаточно просто. Теплоноситель, разогретый котлом до нужной температуры, поступает в подающую гребенку. Здесь он распределяется между отопительными приборами. К каждому из них прокладывается трубопровод, по которому и направляется теплоноситель. В радиаторе, отдавшая часть своего тепла, жидкость частично охлаждается, и по другой трубе поступает в обратную гребенку и оттуда – к котлу. Такое распределение способствует равномерному разогреву радиаторов, поскольку к каждому из них подходит отдельная подающая труба.

Теплоноситель, разогретый в котле, уходит к подающему коллектору, где распределяется по трубам, подходящим к каждому радиатору. Остывшая жидкость через обратный коллектор направляется снова в котел

Обратите внимание! Распределительная гребенка системы отопления, установленная на каждом этаже отапливаемого здания, позволяет получить поэтажные отдельные отопительные контуры с автономным управлением. Если возникает необходимость, можно отключить отопление всего этажа или только несколько приборов, чем существенно облегчается обслуживание и ремонт системы

На функционирование всей конструкции это совершенно не повлияет. Использование коллектора повышает эффективность работы оборудования, поскольку на его выводы можно установить устройства, регулирующие температуру и напор теплоносителя, а так же расходомеры.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

коллектор для котельной;
гидрострелка;
локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

не допускать резких колебаний температур, снижающих ресурс системы;
сохранять объем воды в теплообменнике котла на постоянном уровне;
поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Зачем нужен распределительный коллектор системы отопления?

Сложная и разветвленная система отопления с жидким теплоносителем подразумевает правильную организацию движения потоков по многочисленным контурам. Только в этом случае обогрев дома будет эффективным и управляемым. Но не ставить же в каждую комнату отдельный котел – гораздо проще использовать в схеме коллекторы, которые раздадут нагретый поток с требуемыми показателями на отопительные приборы. Они не только смогут управлять температурой циркулирующей жидкости, но и обеспечат ее равномерную подачу на все подключенные ветки.

Распределительный коллектор внешне напоминает полую объемную гребенку, в основание которой поступает общий поток теплоносителя, а потом разделяется на отдельные рукава в боковых патрубках и отправляется по всем действующим каналам. Точно такой же узел собирает обратно всю отработанную жидкость и подает ее на котел, замыкая цикл. Благодаря этой схеме один водонагреватель можно подключать к отопительным приборам с различными характеристиками: к емкости накопителя ГВС, теплым полам, классическим радиаторам.

Каждый патрубок коллектора оснащается клапанами с термостатическими головками. В зависимости от заданных показателей нагрева они дозируют горячую и холодную воду в тех системах, где требуется ее предварительное смешивание. Например, теплый пол работает всего при +40-50 °С, а для настенных радиаторов нужна температура не меньше +80 °С. Коллектор отопления должен пропустить горячий поток на батареи без изменений, а в секциях для напольных ниток разбавить его холодной водой. Для этого клапан подачи на своем участке частично перекрывает «красную» трубу, уменьшая ее сечение.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Использование гребенки упрощает конструкцию разветвленной системы, отказавшись от дополнительных насосов и термостатических клапанов. Все, что необходимо для нормальной работы обогрева, оказывается собранным в одном месте – так легче настраивать и обслуживать сложный контур. Кроме того, практически любой распределительный коллектор имеет встроенный концевой воздухоотводчик, который позволяет удалять из труб пузырьки, снижающие эффективность отопления.

https://youtube.com/watch?v=g24rtgbh1aA

Основные характеристики коллекторной системы

Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Предназначение гребенки

Коллектор для теплого пола дает возможность выставлять разную температуру в помещениях

Коллектор или гребенка для пластиковых труб и аналогов из других материалов представляет собой трубку с заглушкой в конечной части и парой отводов в форме патрубков, которые направляют носитель тепла по отдельным точкам. Коллектор предназначен для оптимизации потоков теплового носителя в рамках контура отопления и сглаживания гидроударов, возникающих за счет работы котельной автоматики, отвечающей за регулирование температуры.

Элемент нужен для создания систем теплого пола, а также используется в отопительных системах радиаторного типа. Коллекторы подключаются по лучевой схеме, у каждого есть своя подающая и обратная труба, с ее помощью носитель тепла возвращается в коллектор. За счет этого распределения тепла радиаторы нагреваются равномерно, что дает возможность регулировать температуру во всех комнатах или полностью отключить отопление в отдельном помещении.

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
в торцевой части конструкции монтируется циркуляционный насос;
подключение контуров может быть осуществлено вверху или внизу гребенки;
приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.

Плюсы коллекторной отопительной системы

Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.

Дополнительные плюсы следующие:

Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.

Важно! Гидрострелку обычно используют в системах с радиаторным отоплением и теплыми полами. Среди недостатков стоит назвать следующее:. Среди недостатков стоит назвать следующее:

Среди недостатков стоит назвать следующее:

больший расход тепловой энергии, чем при последовательном подключении;
при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
скрытая прокладка трубопроводов имеет много недостатков;
большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.

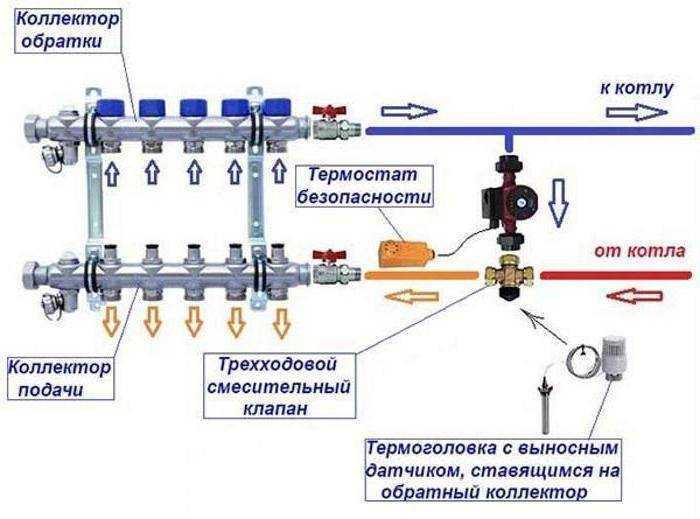

Принцип работы коллектора

Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.

При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.

Его главные элементы:

Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
Подающая гребенка распределяет тепловой носитель по контурам.

Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.

Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:

Рекомендуем к прочтению:Перепускной клапан в отопительной системе и виды байпасов

тепловые счетчики;
расходомеры;
водосливные клапаны;
воздухоотводчик.

Коллекторная система работает по такому принципу:

Нагретый в котле теплоноситель поступает в коллекторный распределитель.
Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.

5 Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

Отопительная система в доме — сложный теплотехнический комплекс, его эффективность зависит от соблюдения правил монтажа. При наличии в ней нескольких контуров специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.
