Коллектор для теплого пола своими руками

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы; Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором. Раздельное подключение приборов отопления

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Типы коллекторов

Как упоминалось ранее, стандартной конфигурации коллектора не существует – прибор может иметь любые формы и адаптироваться для использования в самых разнообразных отопительных системах, характеризующихся разным количеством контуров и типом отопительных приборов.

К коллектору может быть подключено от двух до двенадцати контуров, и в процессе работы системы количество задействованных контуров может варьироваться.

К примеру, коллектор для отопления на 2 контура подразумевает наличие двух систем отопления. Это могут быть теплые полы и радиаторы. Поскольку эти системы характеризуются различными рабочими параметрами, необходимо подобрать коллектор отопления с гидрострелкой, позволяющей сбалансировать разницу в температурах и давлении на различных контурах.

Более сложную схему подключения требует коллектор для отопления на 3 контура – такой прибор дает возможность сформировать три контура с различными рабочими параметрами. При этом каждый контур, идущий от коллектора, будет отличаться по диаметру внутреннего сечения трубопровода, типу используемых радиаторов и т.п. Аналогичное применение имеет коллектор для отопления на 4 контура, а также коллекторы, рассчитанные на большее количество контуров. При этом основная классификация приборов осуществляется исходя из типа материалов, используемых производителями для изготовления коллекторов.

В настоящий момент коллектор распределительный для отопления может быть изготовлен из следующих материалов:

полимеры;
медь;
латунь;
сталь.

Для удобства эксплуатации базовые типы коллекторов могут оснащаться дополнительными опциями, среди них:

терморегулятор;
детектор контроля давления в контурах;
автоматика для защиты от аварийных ситуаций;
воздуховыпускные клапаны;
программируемые смесители;
электронные клапаны.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Особенности лучевой разводки

Все системы обогрева производятся с одной целью – отопить помещение, то есть возобновить тепло, которого недостаёт в доме вследствие температурной разницы внутри и снаружи (на улице).

Вариантов объединения всех обогревательных устройств всего два:

Тройниковое подсоединение.
Лучевая разводка системы отопления (коллекторное подключение). В данном случае к каждому устройству при помощи коллектора подводят отдельную пару труб для прямой и обратной подачи теплового носителя.

Первый вариант трубопроводной системы бюджетный. Однако из-за особого соединения труб и подключения к одному стояку, при необходимости монтажа батареи либо отдельного участка, систему придётся отключать целиком и сливать жидкость.

Конечно, можно докупить байпасы и запорную арматуру, но стоить установка будет уже намного дороже.

Как правило, классическая разводка трубопровода по периметру является открытой. Веерные системы обогрева в основном располагаются в стенах либо в полу, ведь много труб, лежащих на конструкции, не совсем привлекательно смотрятся в интерьере.

Установка скрытого типа хорошо смотрится в любом помещении. Ведь на виду остаются только отопительные батареи.

Коллекторно-лучевая система отопления стоит не дёшево по сравнению с периметральным устройством системы. Однако преимущество такого монтажа в том, что тёплая жидкость будет распространяться во все точки сразу и равномерно прогревать помещения.

Коллекторная система отопления дома

Плюсы и минусы коллекторной системы отопления

Ознакомиться со всеми достоинствами и недостатками этой обогревательной системы нужно заранее.

Недостатки веерной разводки труб:

Можно назвать лишь один веский аргумент против – лучевая система имеет множество элементов в своей конструкции. В том числе труб. Кроме того в ней используется много соединяющих элементов.
Большое количество деталей в этой системе может отразиться на немалых затратах на ремонтные работы. Классическая отопительная система стоит меньше и более дешёвая в ремонте.

Требуется очень ответственно подходить к подключению всех приборов отопления веерной схемы, потому что ошибки могут стать причиной частых поломок системы в целом.

На фоне достоинств лучевой системы обогрева недостатки теряют свой вес. Ведь за минимальные сроки качественно смонтированная система обязательно окупит свою установку. Кроме того в ней есть и множество полезных функций.

Достоинства:

Веерная система позволяет налаживать отопление отдельно в каждой комнате. Таким образом, тепло в помещениях будет распределяться эффективнее, а энергоносители будут экономится.
При монтаже лучевой системы отопления у вас есть доступ к соединениям труб, вы можете вовремя выявить и устранить неполадки.
Трубы классической отопительной системы спрятать довольно сложно. При веерной разводке трубы скрыты в стенах или в поле. Если монтаж качественный и правильный, то элементы не будут заметны глазу.

Верно составленная схема лучевой системы отопления даёт возможность рационально распределять тепло по всех площади дома.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

коллектор для котельной;
гидрострелка;
локальные гребенки.

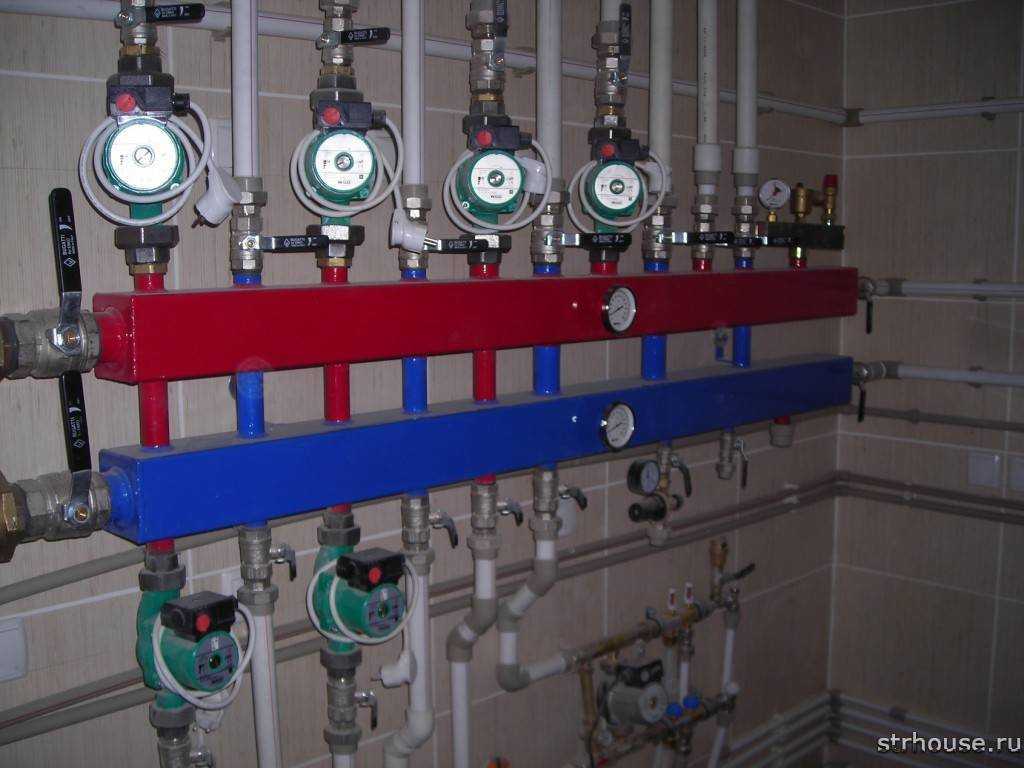

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

не допускать резких колебаний температур, снижающих ресурс системы;
сохранять объем воды в теплообменнике котла на постоянном уровне;
поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

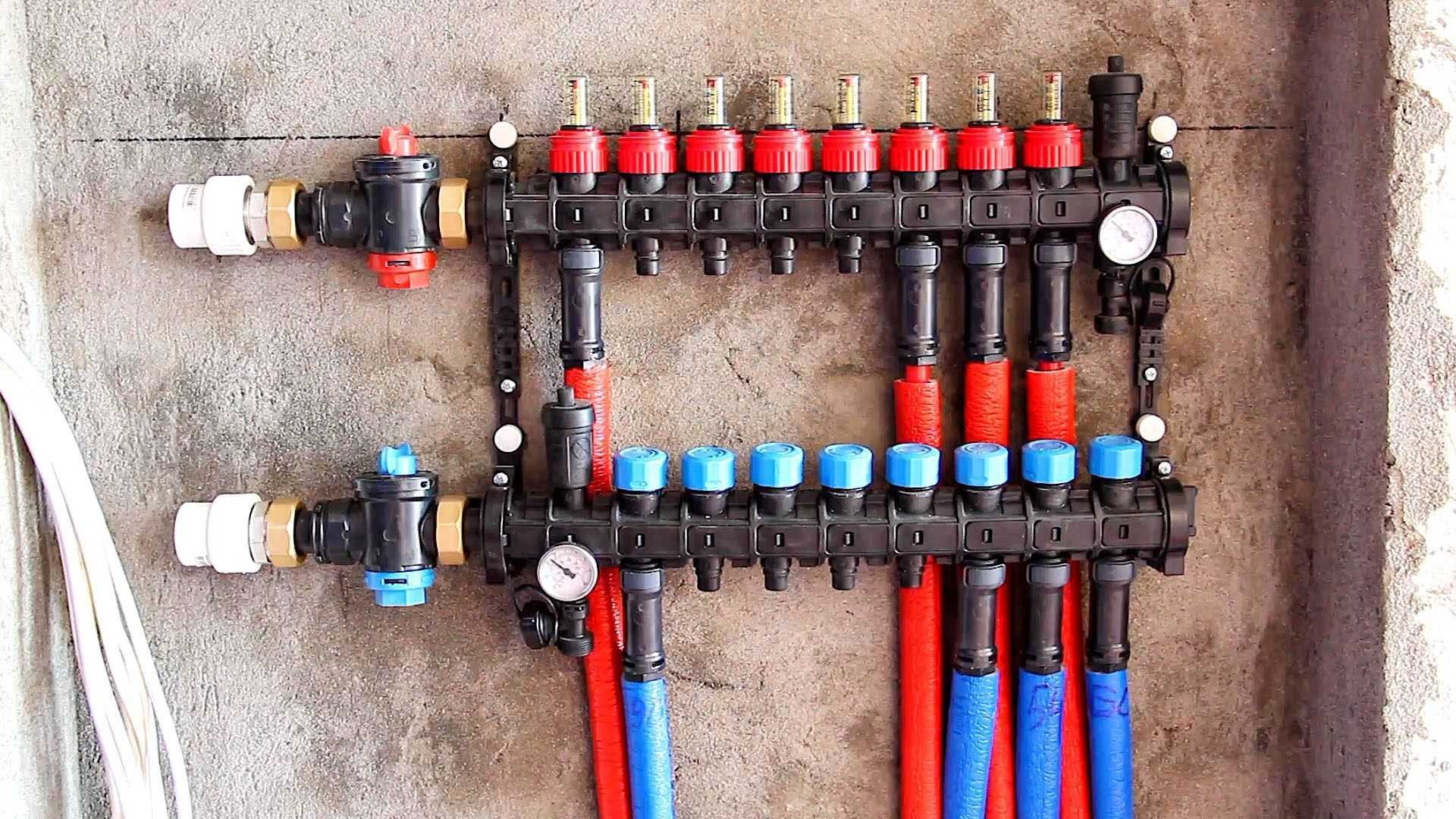

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Компаланарный распределительный коллектор

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

https://youtube.com/watch?v=yuCJezMV6Uo

Принцип подключения

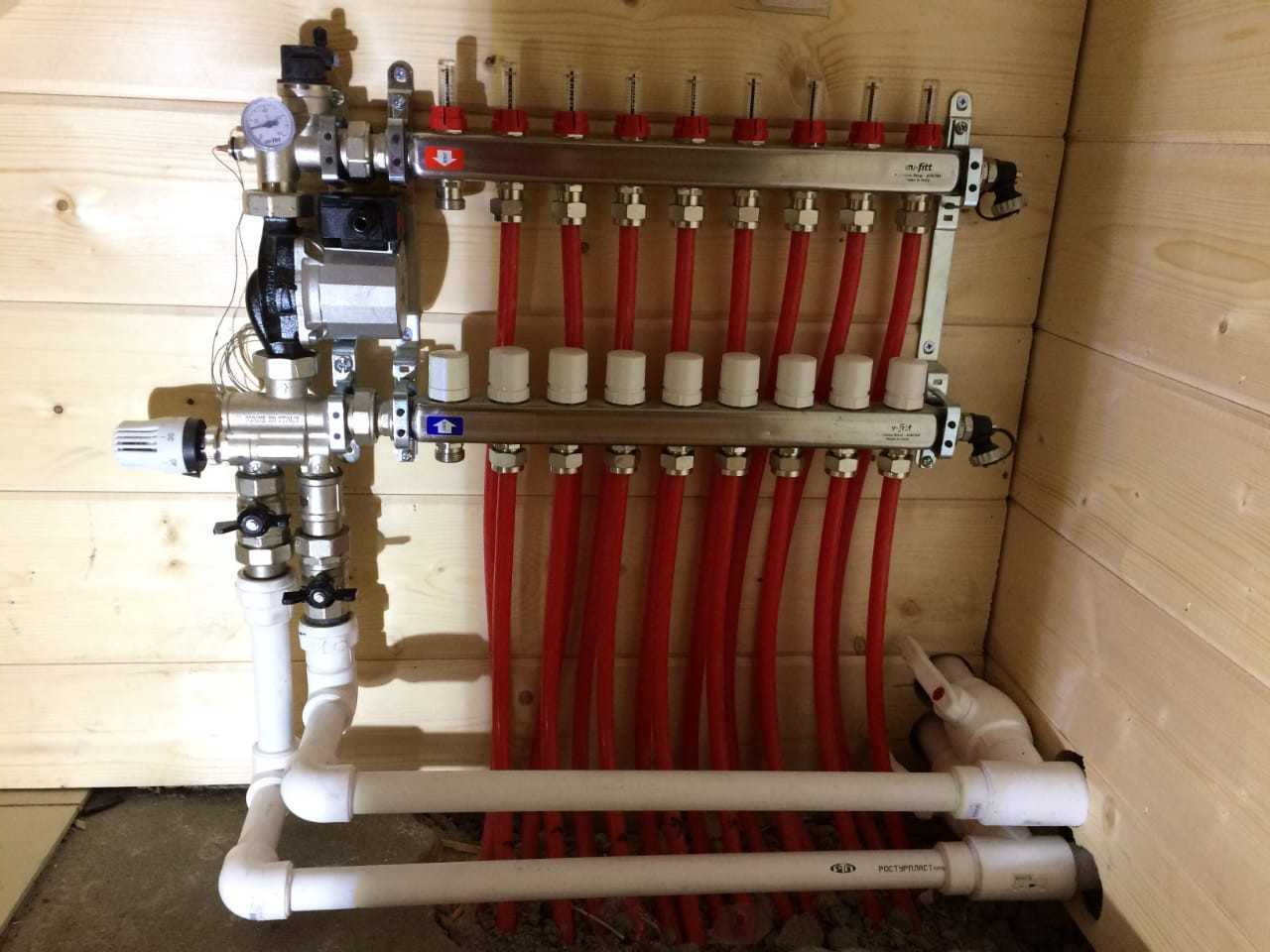

Устанавливая в квартире отопление под полом, нужно уметь грамотно подключить коллектор в систему. Ведь подключение контуров к котлу осуществляется не напрямую, а через коллекторы, насосы и датчики.

Для выхода распределительного коллектора предусмотрена заглушка. В некоторых случаях в этом месте устраивают разветвляющую сеть, кран для слива и прибор для удаления воздуха из труб теплого пола.
Такая конструкция делается на подающей ветке отопления и на возвратной. Для теплого пола рекомендуется устраивать не одну, а пару подобных гребенок и, соответственно сопутствующие приборы.

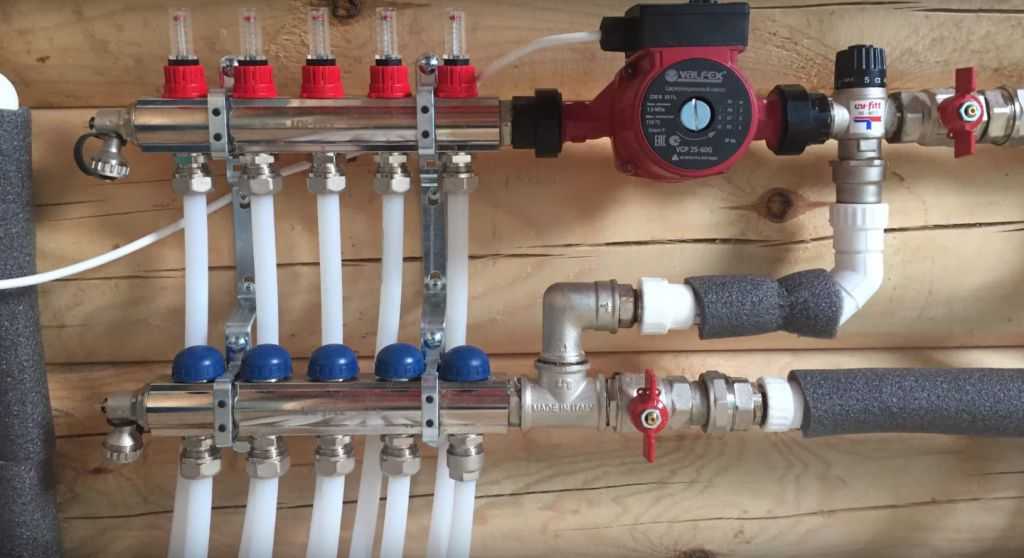

Смесительный узел коллектора помещается в специальный шкаф, чтобы туда не имели доступа нежелательные лица, а обслуживание и перемена параметров производилась одним человеком. Шкаф закрывается на замок и может быть выполнен в наружном и внутреннем варианте.

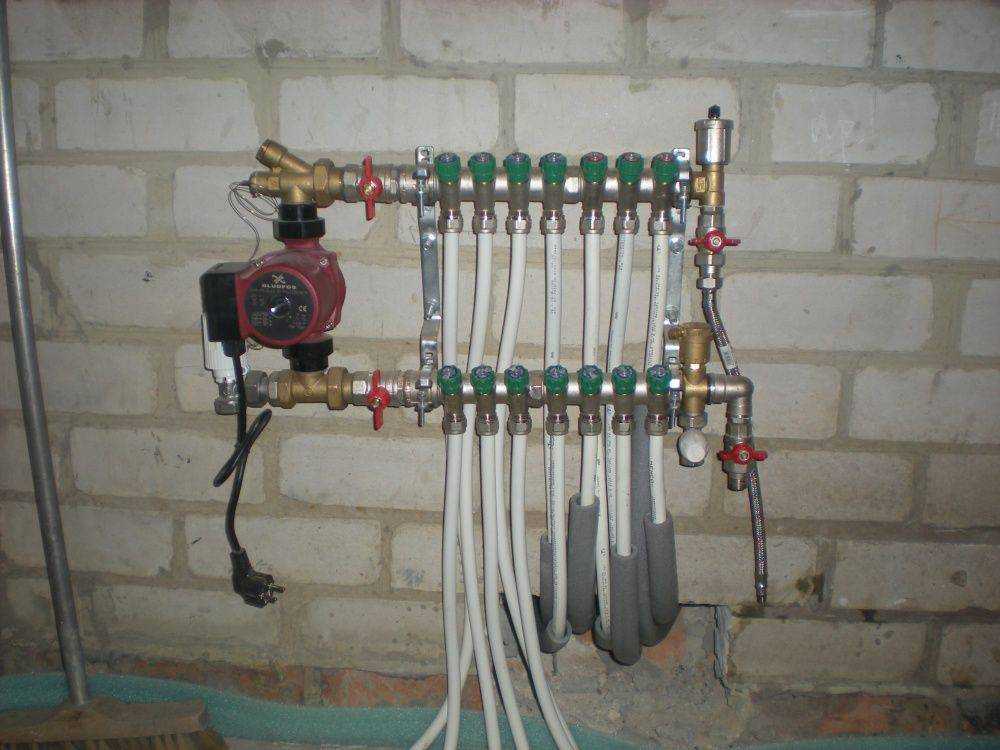

Делать коллектор своими руками нужно с учетом количества подключаемых контуров отопления и материала для изготовления устройства. При наличии двух веток отопления теплого пола с разными требуемыми температурными условиями, коллектор подключают для подачи воды разного подогрева в эти ветки. Если предусматривается большая протяженность труб, то в систему встраивается дополнительный насос для создания нужного давления.
Каждый выход трубы из коллектора для теплого пола должен быть оборудован шаровым краном. С его помощью можно будет отключить ряд отопительных приборов без остановки всей системы.
На каждом этаже главного стояка должны быть размещены подающий и возвратный коллекторы. От них трубы уходят в пол или протягиваются по стенам к батареям отопления. При варианте отопления пола, когда трубы заделываются в стяжку, обязательно ставится прибор для улавливания и стравливания воздуха из системы.

Распределительные коллекторы для отопления Rehau и Oventrop

Выбирая распределительный коллектор, лучше отдавать предпочтение проверенным производителям, которые имеют положительные отзывы покупателей. Проверенное устройство будет залогом успешного функционирования всей отопительной системы. Лидерами на рынке по выпуску гребенок сегодня являются немецкие компании Rehau и Oventrop. Рассмотрим наиболее популярные модели.

Компания Oventrop выпускает такие модели:

Гребенка для теплого пола, которая изготовлена из инструментальной стали со встроенными вентилями для осуществления регулировки отопительной системы. Наивысший показатель рабочего давления — 6 Бар, температура — 70°С. Стоимость такого прибора зависит от числа контуров. Например, коллектор с двумя контурами стоит 3000-3500 рублей, с двенадцатью контурами — 11000-11500 рублей.
Гребенка для системы отопления теплый пол, выполненная из инструментальной стали со встроенным ротаметром. Давление и температуры идентичны предшествующей. Стоит подобное устройство, рассчитанное на два контура, около 4000 рублей, на двенадцать контуров соответственно 16000 рублей.
Коллектор для отопления, сделанный из нержавейки. Допустимое рабочее давление составляет 10 Бар при температуре 100°С. Цена прибора, рассчитанного на два контура варьируется в промежутке 1500-2000 рублей, на двенадцать — 6000-7000 рублей.

Компания Rehau также очень популярна и пользователи отмечают высокое качество и эффективность, выпускаемых коллекторов:

Гребенка для напольных систем HKV, которая выполнена из латуни Ms 63. Максимально допустимый показатель рабочей температуры составляет 80°С, давление равняется 6 Бар. Приобрести такую гребенку на два контура можно в среднем за 7000 рублей, на двенадцать — за 18000 рублей.
Латунный коллектор (материал изготовления: латунь Ms 63) со встроенными расходомерами HKV-D. Давление — 6 бар, температура — 80°С. Двухконтурный стоит 7000-7500 рублей, с двенадцатью контурами — 20000-20500 рублей.
Коллектор для системы радиаторного отопления HLV, выполненный из латуни Ms 63. Максимальное рабочее давление и температура идентичны показателям двух предшествующих моделей. Стоимость гребенки на два контура — 4000 рублей, на двенадцать — 8000-9000 рублей.

Учитывая все вышеизложенные сведения, стоит отметить, что коллекторы в системе отопления играют очень важную роль. Затраты, которые произведены на такую систему, окупятся в короткие сроки, поскольку вы получите качественный и равномерный обогрев всего вашего дома

Однако, чтобы система была максимально эффективно, важно ответственно подойти к выбору и монтажу гребенки

Как наладить, отрегулировать, отбалансировать систему обогрева

Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

Если не хватает мощности радиаторов

Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3. Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

Простые причины неполадок системы отопления

Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его. Перед любой балансировкой системы отопления прочистите фильтр.

В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

Балансировка системы с помощью кранов-регуляторов

Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

Солнечный коллектор на крыше дома в зимнее время года

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

Коллекторы для отопления — монтаж, расчет и установка своими руками

При строительстве здания существенной статьей затрат является обустройство системы теплоснабжения. По этой причине на стадии проектирования собственного дома или производственного здания следует тщательно продумать, как лучше сделать коллектор отопления своими руками. При наличии просчетов в схеме в будущем не избежать проблем в процессе эксплуатации отопительного оборудования и при его ремонте.

Также необходим правильный выбор способа разводки трубопроводов для получения системы обогрева, которая будет отличаться высокой производительностью, а также эффективной и безотказной работой коллектора для системы отопления. Наиболее востребован в настоящее время лучевой или комбинированно — лучевой вариант монтажа труб, идущих от источника тепловой энергии к радиаторам отопления.

Заключение

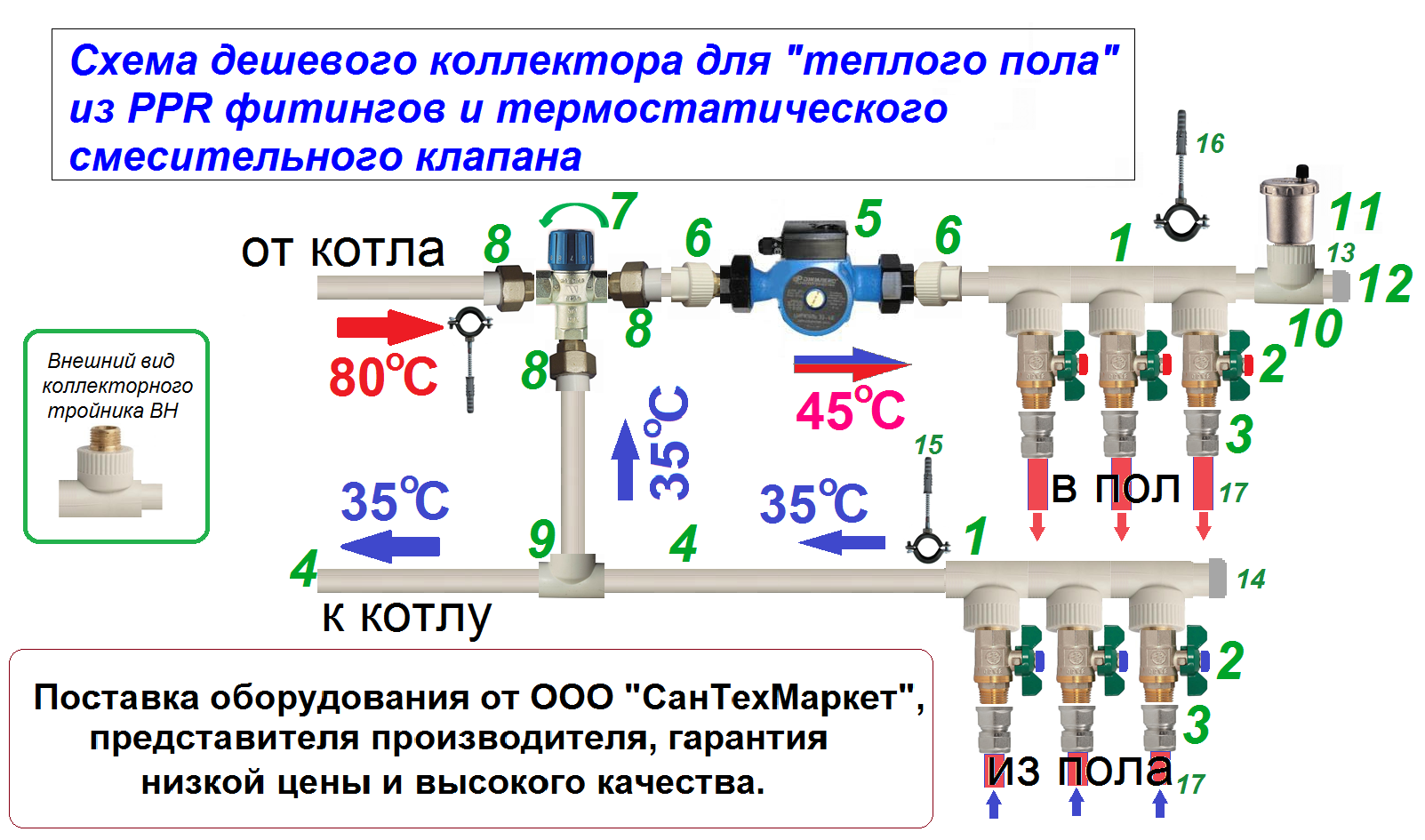

Если подходить к вопросу комплектации и оснащения теплых полов прагматично, то самодельный коллектор, вполне оправдывает затраченные на его изготовление усилия. Единственное «но», которое может поставить под сомнения все ваши старания – это надежность конструкции и функциональность. Готовый коллектор, который вы можете купить, вложив немалые деньги, может не подходить под вашу существующую отопительную систему. Своя работа будет наоборот, максимально приближена и адаптирована к существующим техническим условиям.

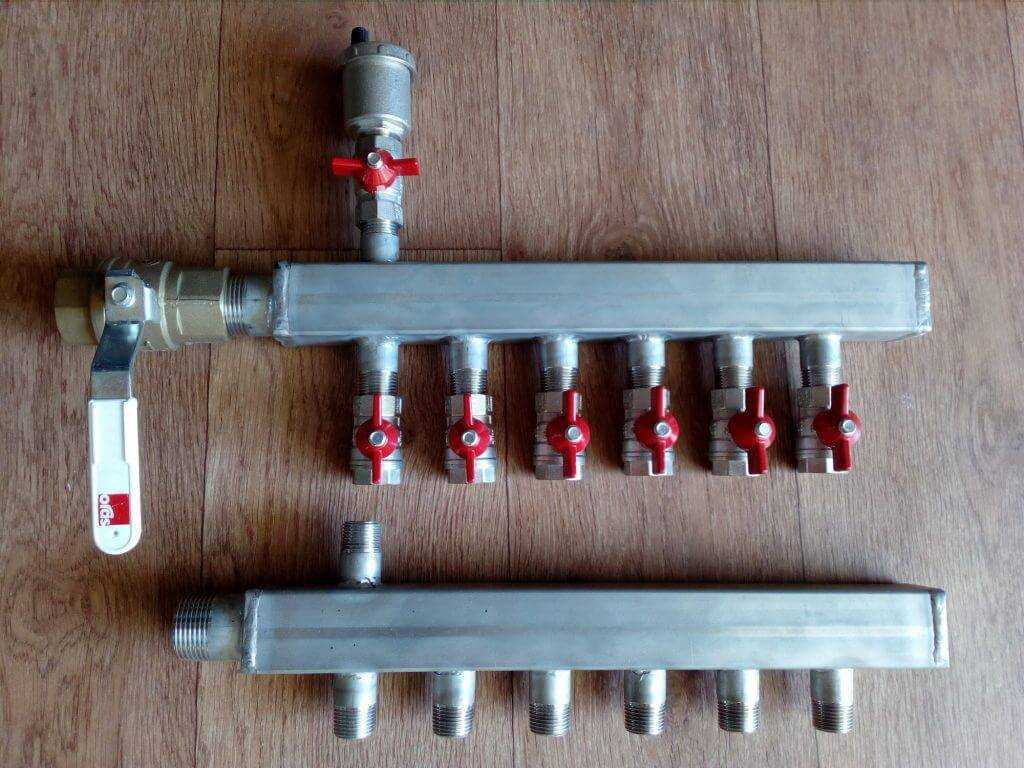

Самодельная гребенка, в которой вы, наверное, постарались учесть все конструктивные нюансы, должна работать нормально и эффективно.

Сравнивая количество средств, потраченных на создание самодельного коллектора и стоимость готового прибора, можно смело говорить о существенной экономии. Многие модели коллекторов сегодня стоят недешево. Как правило, цена одного прибора сравнима по расходам с половиной средств, потраченных на расходные материалы и последующий монтаж теплого пола.Для тех, кто хочет таким образом оборудовать систему отопления на даче или сделать теплый пол в ванной комнате, такой вариант будет очень удобен и практичен. Монтаж теплых водяных полов в качестве основной отопительной системы в доме на капитальной основе, ставит перед вами повышенные требования. Лучше в таком случае купить заводскую модель, за качество и надежность которой несут ответственность компании изготовители.
