Схема отопления с теплым полом

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.

https://youtube.com/watch?v=tqmDowcXyOg

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Устройство системы напольного обогрева

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Основные варианты укладки контура

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

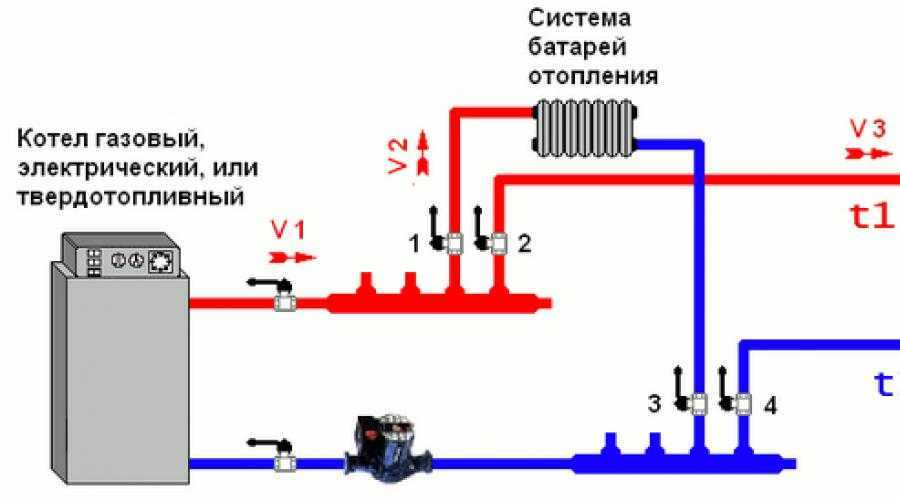

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

• насос;
• смеситель;
• сливной кран;
• воздухоотводчик.

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

• бетонные;
• легкие;
• тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Виды подключения водяного теплого пола

От радиатора

Подключение радиатора подходит для установки змеевика или катушки.

Для подключения к радиаторной системе необходимы два крана: стандартный радиаторный кран на стороне подачи и клапан RTL с термостатом, ограничивающим температуру обратного потока. Термостат реагирует на превышение допустимой температуры и автоматически закрывается. Когда жидкость охлаждается до заданного значения, клапан автоматически открывается.

Схема подключения холодильника выглядит следующим образом:

1. Наружу выведены две петли тёплого пола: подача и возврат остывшей жидкости. Петля подачи горячего теплоносителя соединена гибкой подводкой из нержавейки. На Pex-трубу устанавливают переходник с внутренней резьбой, куда насаживается гибкая подводка.
2. На обратном потоке установлен переходник с наружной резьбой и аналогичной гибкой подводкой. RTL вентиль крепится по ходу движения теплоносителя, нужно сверить с направлением стрелки на корпусе.

Такое расположение имеет некоторые недостатки, главным образом потому, что различные трубы и соединения выступают наружу и занимают место. Гораздо удобнее использовать Unibox — устройство, состоящее из двухходового клапана с термостатом, клапана Маевского для выпуска воздуха и резьбы для соединения фитингов. Все компоненты компактно размещены в монтажной коробке.

От котла

Прямое подключение котла к коллектору системы напольного отопления должно выполняться с осторожностью, так как это исключено правилами безопасности. Современные настенные или напольные газовые котлы должны иметь рабочую температуру выше 55 0 C, иначе в теплообменнике котла или в дымоходе будет образовываться конденсат

Возможно прямое подключение к конденсационному котлу или к котлам, рассчитанным на температуру ниже 55 0 C, при условии, что отопительный контур включает только подогрев пола

Современные настенные или напольные газовые котлы должны иметь рабочую температуру выше 55 0 C, иначе в теплообменнике котла или в дымоходе будет образовываться конденсат. Возможно прямое подключение к конденсационному котлу или к котлам, рассчитанным на температуру ниже 55 0 C, при условии, что отопительный контур включает только подогрев пола.

От насосно-смесительного узла

Разница температур между подачей и обраткой не должна превышать 10 0 °C как необходимое условие для бесперебойной работы. Для соблюдения требуемых параметров используется смесительная установка с насосом. Это позволяет дозировать холодную воду в горячую.

Насос и смесительный узел продаются в комплекте, а принцип работы следующий:

1. Горячий теплоноситель из котла проходит через радиаторы в других помещениях и доходит до комнаты, где уложен тёплый пол. На месте стыка подающей линии из котла и отопительного контура устанавливается насосно-смесительный узел. Жидкость поступает в зону циркуляционного насоса. С другой стороны поступает жидкость из обратного потока. В месте смесительного узла происходит перемешивание вод разных температур.
2. Для того чтобы контролировать количество поступающего остывшего теплоносителя, на трубу устанавливают перепускной байпас – обводной участок, оснащённый термостатическим клапаном с термо головкой, соединяющий патрубок поступления жидкости и отводящий патрубок. Если нужно остудить поступающий теплоноситель, байпас устанавливают на большее поступление воды обратного хода.
3. Термостатический клапан соединён капиллярным датчиком с погружным элементом, вмонтированным в коллектор подачи. Через капиллярный провод подаётся информация на автоматическую термо головку о подающей температуре.
4. Под клапаном устанавливают циркуляционный насос, разносящий жидкость подходящей температуры по петлям.
5. Чтобы жидкость равномерно распределялась по петлям высокотемпературного контура, на патрубке устанавливают балансировочный клапан. Благодаря этому происходит увязка системы тёплого пола с обратным движением высокотемпературного контура. Иначе вся вода пойдёт по пути наименьшего сопротивления, т.е. в высокотемпературный контур.
6. Чтобы случайно, например, при поломке термо головки, слишком горячий теплоноситель не попал в петли, устанавливают термостат. Он соединён с циркуляционным насосом, и автоматически отключает его работу в ситуации перегрева теплоносителя.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

• Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
• Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
• Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
• Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

• высота помещения и площадь пола;
• материал перекрытия и стен;
• вид и степень теплоизоляции;
• тип напольного покрытия;
• диаметр и материал труб;
• мощность централи ли котла;
• желаемая температура.

Для более точного расчета лучше использовать онлайн-калькулятор.

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

• Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
• Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

• Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
• Установка маяков и заливка стяжки. Толщина слоя — от 3 см над внешней поверхности трубы.
• Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

• с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
• пенополистирольные плиты, которые повысят долговечность полимера.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента — от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.
