Разновидности комнатных термостатов
Для автоматической регулировки горения котла по температуре комнатного воздуха применяется 2 разновидности термостатов:
- Механические. Разрыв и замыкание электрической цепи производится биметаллической пластиной, изгибающейся от нагрева. Чтобы изменить желаемую температуру, пользователь вращает рукоятку, которая увеличивает либо уменьшает зазор между пластиной и вторым контактом.
- Электронные (цифровые). Здесь роль чувствительного к нагреву элемента играет терморезистор, изменяющий сопротивление в зависимости от температуры. Схема, куда входит указанная деталь, замыкает контакты реле, ориентируясь по изменению сопротивления и пользовательским настройкам.
Механический прибор подключается к теплогенератору посредством кабеля. В большинстве электронных моделей предусматривается беспроводное присоединение. По отзывам, радиоуправляемые термостаты приобретают широкую популярность благодаря удобству монтажа и эксплуатации. Как работает беспроводной терморегулятор котла:
- Аппарат состоит из двух блоков, оснащенных радиомодулями.
- Первый блок, включающий исполнительное реле, ставится непосредственно возле отопителя и подсоединяется к нужному разъему. Питание – от домовой электросети 220 вольт.
- Второй блок с дисплеем и кнопками управления питается от батареек и устанавливается в удобном месте жилища.
- Размещенный внутри дистанционного пульта термодатчик реагирует на температуру воздушной среды. В нужный момент радиомодуль посылает первому блоку сигналы о включении/остановке котла. Тот размыкает контакты реле, нагрев и циркуляция теплоносителя прекращается или возобновляется.
Обычно электронные модели оснащаются программаторами, позволяющими задавать график работы котла на неделю. Температуру в помещениях можно изменять несколько раз в течение суток. Отдельные экземпляры программируются на 90 дней и управляются посредством мобильной связи, например, через СМС либо интернет-приложение смартфона.
Правила установки устройства
Установка включает всего два основных этапа выполнения работ – это монтирование выносного прибора в наиболее удобном месте и подключение контактного с котлом устройства. Чтобы работа приборов была максимально эффективной, необходимо придерживаться следующих правил:
- При установке внешнего контролирующего устройства необходимо соблюдать высоту расположения – не менее 1,5 и не более 1,7 метров.
- В радиусе 1 метра перед прибором не должно быть никаких конструкций или предметов мебели.
Внимание! Близко расположенные радиаторы отопления, кондиционеры и газовые плиты способны повлиять на показатели терморегулятора. Поэтому минимальная удаленность от них должна составлять 1 метр 20 сантиметров
Ко всему этому стоит добавить, что размещение выносного прибора не следует производить на кухне или в ванной. В этих помещениях постоянно меняется температура, что будут препятствовать адекватной оценке датчиком текущего положения и способствовать отправлению ложных сигналов.
Несколько правил для размещения термодатчика, контролирующего теплый пол
- Помещение с расположенным датчиком должно быть изолировано от сквозняков и прямого попадания солнечных лучей.
- Установку прибора производят исключительно в обогреваемой комнате, чтобы иметь возможно правильно оценивать окружающую обстановку.
Совет! Если в частном доме произведен монтаж теплых полов, рекомендуется приобрести отдельное устройство, которое нужно установить в непосредственной близости от пола.

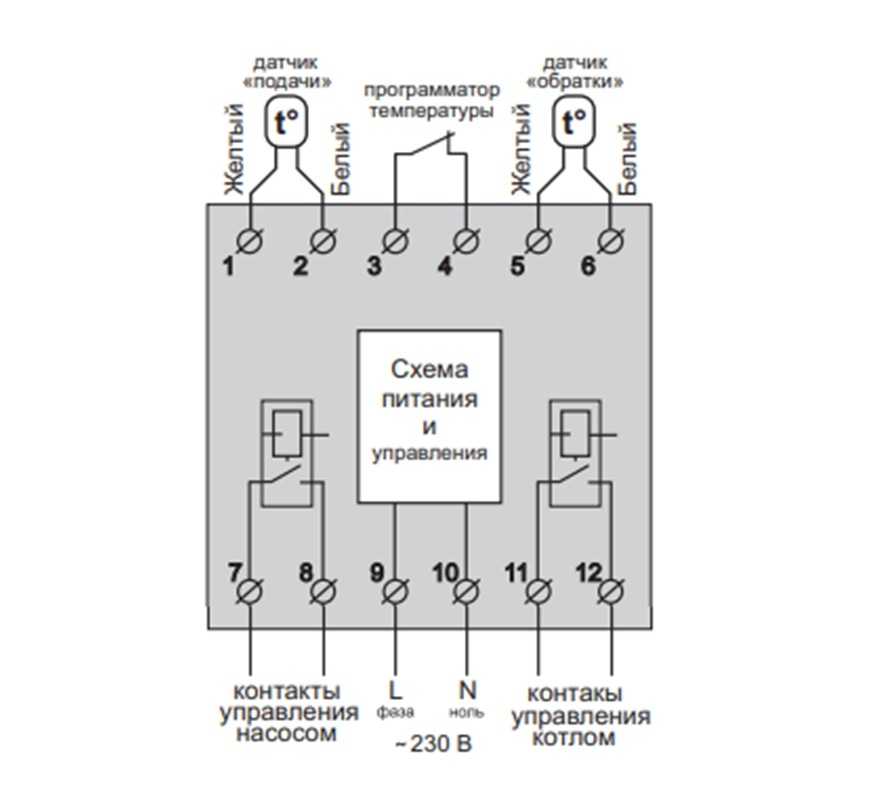

Как подключить и установить
Подключить самостоятельно комнатный термостат к газовому котлу отопления несложно. Для этого необходимо иметь минимальный набор рабочего инструмента и придерживаться рекомендаций производителя устройства, а также перечисленных в прилагаемой к прибору, интуитивно понятной инструкции.
Пошаговая инструкция подключения на примере беспроводного терморегулятора AURATON, состоящего из электронной головки и стандартного регулятора:
- зафиксировать приёмник возле котла отопления;
- установить в специальный отсек регулятора элементы питания;
- снять крышки с верхней и нижней части устанавливаемого терморегулятора;
- разметить на стеновой поверхности места расположения крепёжных отверстий;
- высверлить отверстия, вставить дюбели и привинтить приёмник шурупами;
- нагревательное оборудование подключить к клеммам управления приёмника;
- соблюдая технику безопасности подсоединить провода питания к клеммам питания приёмника.
Терморегуляторы, которые комплектуются приёмниками, являются сопряжёнными. Отдельно реализуемые приборы нуждаются в сопряжении, поэтому в данном случае нужно инициировать посредством нажатия левую кнопку, которая удерживается до мигания зелёного светодиода.
Примерно через 120 секунд приёмник самостоятельно возвращается в режим нормальной работы. На регуляторе также нажимается кнопка до момента загорания символа радиопередачи. Правильное завершение сопряжения характеризуется отсутствием мигания зелёного светодиода и переход прибора в рабочий режим.

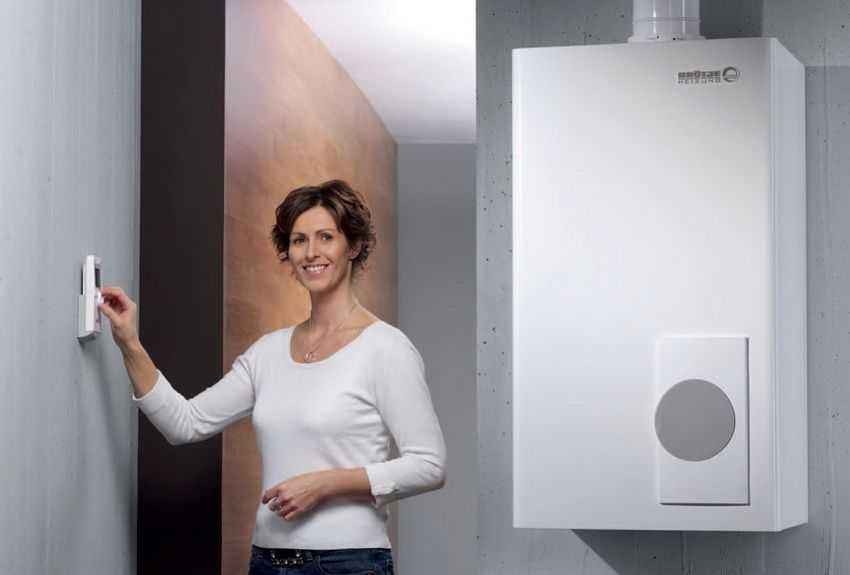

Регулятор устанавливается на стене, при наличии свободной циркуляции воздушных масс, вдали от нагревательных приборов и предметов бытовой техники. На устройство не должны попадать прямые лучи солнечного света. При соблюдении правил монтажа терморегулятор будет работать максимально долго и надёжно, а также поможет существенно сократить расходы на отопление.
Советы по установке
- Устанавливать термостат для газового котла лучше всего в самой холодной комнате. Уже от нее регулировать температуру в других помещениях
- Не ставьте термостаты на кухне. Там самый неточный замер
- Не ставьте близ окон и радиаторов, чтобы замеры были максимально точными
- Не ставьте слишком низко к полу и слишком высоко к потолку
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Прямое подключение ИК-обогревателя
Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.
К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.
Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.
Минусы очевидны:
— Невозможность в автоматическом режиме регулировать температуру
Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.
— Нельзя подключать к одной розетке несколько ИК-обогревателей
Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.
— Занимается одна из электрических розеток
Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.
— Необходимость ручного включения и выключения
Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.
— Внешний вид
Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.
Основные преимущества:
— Простота инсталляции
Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:
— Стоимость реализации
Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.
— Возможность использовать существующую сеть квартиры или дома
Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.
ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.
Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:
— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку
— Вам придётся занять одну из розеток помещения
— Внешний монтаж портит общий вид интерьера
ТОП 5 самых востребованных моделей представленных на рынке
Zilon ZA1 — флагман в линейке механических вариантов
Самая простая механическая модель, предназначенная для оборудования, поддерживающего подключение «механики». Сравнительно небольшой температурный диапазон (от +10 до +30). Не рекомендован к эксплуатации в помещениях с повышенной влажностью.
| Чувствительный элемент | cильфон (наполненный газом) |
| Температура срабатывания, С | 10…30 |
| Температура окружающей среды, С | 5…30 |
| Класс защиты | II |
| Степень защиты | IP 20 |
| Ресурс (число циклов) | 10 000 |
| Исполнение | настенное |
| Размеры, мм | 80 x 80 x 40 |
| Цвет | белый |
| Релейный выход | 16 (4) А / 250 В~ |
| Дифференциал | t=0,4/0,8 К |
| Скорость изменения температуры | 1 К/15 мин |
| Условия работы | нормальная окружающая среда; не устанавливается в помещениях с повышенной влажностью и в агрессивных средах |
| Особенности | встроенный переключатель вкл./выкл., индикатор |
Protherm Exacontrol — бюджетное устройство с возможностью программирования температуры
Может работать как с оборудованием компании-производителя, так и с котлами других типов. Регулирует температуру только в отопительном контуре, диапазон – от +5 до +35. Оснащен световым дисплеем.
| Размеры (высота х глубина х ширина) | 95 мм х 40 мм х 130 мм |
| Подключение | Проводное |
| Интерфейс управления eBus | – |
| Регулирование | |
| Диапазон настраиваемых температур (отопление), °С | 5–30 |
| Диапазон регулируемой температуры (водоснабжение), °С | 38–65 |
| Панель управления | |
| Жидкокристаллический дисплей | • |
| Индикация режима | • |
| Индикация температуры | • |
| Индикация времени | • |
| Индикация разряжения батарей | • |
| Управление | |
| Система отопления | • |
| Горячее водоснабжение | — |
| Программы | |
| Суточная | • |
| Недельная | • |
| Отпуск | • |
| Comfort | • |
| ECO | • |
| Защита от замерзания | • |
| Электрическое подключение | |
| Алкалиновые батареи 1,5В, Тип/шт | АА / 2 |
| Класс электрической защиты | IP20 |
| Габариты | |
| Высота, мм | 95 |
| Глубина, мм | 40 |
| Ширина, мм | 130 |
FH-CWP. Самый заметный игрок на рынке от компании Danfoss
Оснащен ЖК-дисплеем и функцией двухпозиционной регулировки. Для включения/отключения отопления по времени есть встроенный таймер и 4 настраиваемых режима. Диапазон – от +5 до +35.
| Размеры | 86 x 99 x 19мм |
| Защита от мороза | Да, если включена:
менее 5 °C обогрев включается выше 7 °C обогрев выключается |
| Температура окружающей среды, С | — 10 °C — 60 °C |
| Точность регулировки | ±1 °C |
| Класс по IP | IP 30 |
| Подсветка ЖК- экрана/ночная подсветка | Да |
| ЖК-экран | Да |
| Максимальная нагрузка, индукционная | 1A |
| Максимальная нагрузка, резистивная | 3A |
| Монтаж | Скрытый монтаж для европейских и китайских встроенных розеток |
| Потребляемая мощность | 2 Вт |
| Резервное сохранение настроек | Настройки сохраняются в микросхеме памяти на случай отключения питания |
| Датчик, напольный диапазон регулировки | 20-45 °C |
| Датчик, комнатный — диапазон регулировки | 5-35 °C |
| Антистатическая защита | Да |
Auraton 2025 — надежный беспроводной программатор проверенный временем
Имеет 4 независимых значения задаваемой температуры. ЖК-дисплей оснащен 3 типами ночной подсветки, а встроенный таймер может полностью отключать подсветку дисплея на ночь.
| Диапазон управления температурой | 4° — 35°C |
| Гистерезис | 0,4°C (±0,2°C) |
| Программы | 9 из них 6- настраиваемые |
| Уровней температуры | 2 + отпускная |
| Температура антизамерзания | настраиваемая от 4°C до 10°C |
| Цикл работы | недельный |
| Контроль состояния работы | Дисплей ЖКИ |
| Максимальный ток нагрузки | 16 A при активой нагрузке |
| Питание | 2 батареи AA |
Цены на терморегуляторы разных моделей
Стоимость термостатов для отопительных котлов зависит от типа прибора, количества поддерживаемых функций и компании производителя. Наиболее усовершенствованные модели программируемых терморегуляторов с большим выбором настроек будут стоить гораздо дороже, чем модели простых механических устройств, однако и уровень точности в них гораздо выше.
Выбирая тот или иной тип устройства, стоит учитывать уровень энергосбережения, который он может обеспечить отопительному аппарату и степень удобства управления оборудованием для достижения комфортного климата в помещении. Приблизительная цена механического терморегулятора для котла отопления Baxi с диапазоном настройки температуры от 5 до 30°C и защитой от замерзания составляет 1180 руб.
Рекомендуется выбирать термостат и котел одного производителя, это обеспечит бесперебойную работу всей системы
Купить комнатный терморегулятор для газового котла механического исполнения модели SAS816WHB-0 с опцией задержки срабатывания 5 минут можно за 1490 руб. Особенностью этого устройства является возможность управлять не только работой газового отопительного оборудования, но и функционированием кондиционера. Комнатный механический термостат Cewal RQ10 обойдется вам в 790 руб.
Инфракрасные потолочные обогреватели с терморегулятором: цены, обзор моделей Обзор характеристик инфракрасных обогревателей. Сравнение моделей разных производителей. Советы по выбору устройства.
Купив термостат для котла отопления, вы сможете не только настроить комфортный температурный режим для каждой комнаты в холодное время года, но и продлить срок эксплуатации отопительного оборудования.
На чем можно сэкономить?
Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:
Приобретите двухтарифный счетчикэлектроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.
Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение.
В этом случае агрегат будет работать только по крайней необходимости. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы. Добавьте в систему отопления современное решение – теплый пол, он позволит более эффективно использовать расходуемое тепло по всему помещению.
Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).
Вот и все, что хотелось рассказать Вам об установке и подключении электрического котла отопления своими руками.
Напоследок рекомендуем Вам покупать устройства только от качественных производителей, чтобы отопление в доме прослужило как можно дольше.
Правильная установка электрокотла
Существует несколько видов отопительного оборудования, один из которых – электрические отопительные котлы. Данные устройства имеют собственную классификацию и ряд особенностей требующих подробного рассмотрения.
Преимущества
Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:
- Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
- При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
- Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.
Программируемый комнатный термостат
Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.Программируемый комнатный термостат
Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу
Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.
Такой контроллер климата имеет несколько опций, которые расширяют его возможности:
- «Партия», которая прекращает отопление на несколько часов, после возобновляет;
- «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
- «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.
Как работают терморегуляторы для котлов отопления
Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.
В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.
Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.
Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.
Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.
Электрический котел ЭВАН ЭПО-24
Котел ЭПО-24 — стационарный электрический прибор мощностью 24 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Комплектуются одноступенчатыми или трехступенчатыми пультами управления.
| Характеристика | ЭПО-24 |
| Мощность, кВт | 24 |
| Рабочее напряжение, В, ±10% | 380 |
| Отапливаемая площадь (м2), при высоте потолка 2,7 м | 240 |
| Мощность ступеней, кВт | 24/8 |
| Габаритные размеры котла (мм) / резьба патрубков G | 565x270x220 / G 1¼ |
| Габаритные размеры одноступенчатого пульта (ШхВхГ), мм | 205х250х175 |
| Габаритные размеры трехступенчатого пульта (ШхВхГ), мм | 380х265х180 |
| Масса, кг : котла / пульта 1-ст. / пульта 3-ст. | 15 / 4 / 6 |
| Сечение жилы питающего кабеля, мм2 | 10 |
| Рабочее давление в котле, не более | 0,3 МПа |
| Испытательное давление котла | 0,5 МПа |
| Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа |
| Диапазон регулировки температуры теплоносителя | 30-85 °С |
| Температура срабатывания аварийного датчика с самовозвратом | 92±3 °С |
| КПД котла ЭВАН ЭПО-24 | 93% |
| Гарантийный срок эксплуатации | 18 месяцев |
Преимущества котлов ЭВАН ЭПО-24
- Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
- Простота монтажа и обслуживания.
- Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
- Компактность – не требуется отдельного помещения.
- Универсальность – может использоваться в качестве основного или резервного источника тепла.
- Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
- Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
- Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.
Структура и габаритный чертеж
1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу
Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!
Давление опрессовки системы отопления с котлом после монтажа – не более 0,4 МПа.
Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.
Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24
Какой термостат нужен для электрического котла
Многие котлы изначально рассчитаны на подключение к ним терморегуляторов. При этом создатели котельного оборудования сразу в тех. документах указывают все важные моменты.
Если покупается электронная модификация термостата, то лучше всего отдать предпочтение той, что рекомендована изготовителем котельных агрегатов.
В идеале терморегулятор должен осуществлять контроль за деятельностью нагревательного устройства, а точнее подачу в него топлива. Это самая лучшая схема подключения термостата. С помощью нее можно сэкономить много горючего.
Итак, какой же выбрать комнатный термостат для электрического котла? Организация DS Electronics выпустила две модификации цифровых термостатов для электрокотлов — rk и BeeRT. Они обе созданы для установки в распределительный шкаф посредством типовой ДИН-рейки высотой 35 мм.
Модель terneo rk чаще всего используется для управления электрическим котельным оборудованием с потребляемой мощностью до 7000 ВА и усовершенствования процесса деятельности старых котлов. Допустимые границы по температуре жидкости у него т (–55)…(+125) ºС.
Текущий температурный режим воды и сообщения системы отображаются на цифровом дисплее. Есть один светодиодного типа индикатор, сигнализирующий об активации нагревательных деталей котла. Настройку работы, а также навигацию по меню упрощают кнопки. Установленные параметры использования электрокотла надежно сохраняются посредством энергетически зависимого модуля памяти.
Важнейшим нюансом для термостата rk считается возможность корректировки величины температурного гистерезиса котла, в границах от 0,5 до ºС. Меньшая его величина способствует более точному поддержанию температурного режима жидкости. А большая — приводит к уменьшению числа коммутаций, что ведет к увеличению ресурса его деятельности. Корпус регулятора сделан из негорючего материала — поликарбоната. Есть термозащита.
Если температура внутри обшивки регулятора повышается до 80 ºС, запускается защита и питание нагрузки (электрический котел) будет отключено. Восстановление рабочих опций происходит после спада ее до ºС с последующим нажатием любой из клавиш термостата.
Модель terneo BeeRT реализует те же задачи, что и предыдущий прибор. Но есть некоторые отличия в тех. характеристиках. В упаковке с регулятором есть два датчика температуры. Границы регулировки температурного режима 5…85 ºС, а гистерезиса — 1…30 ºС. Макс. мощность котла, подсоединенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового дисплея, есть несколько индикаторов-светодиодов разных цветовых решений. Каждый из них визуализирует работу своего элемента системы отопления — ТЭНов и циркуляционной насосной установки. С помощью терморегулятора BeeRt можно улучшить работу насоса.
Известно, что жидкость в месте замера ее температуры стынет намного быстрее, чем в системе отопления. Для компенсации этого явления насосная установка активируется за одну минуту до подачи питания на нагревательные детали котельного оборудования. Таким образом, можно избежать нерациональной работы нагрузки и уменьшить количество потребления электрической энергии.
Чтобы избежать точечной концентрации нагретой в котле воды, термостат отключает циркуляционный насос через одну минуту после нагревателей. Еще за счет настроек можно ограничить значение температурного режима жидкости в трубопроводе подачи электрокотла. Это поможет избежать перегревания оборудования и его поломки в случае отказа насосной установки, а также исключить риск термических повреждений пользователей.
Как правильно подключить термостат BeeRT к котельному агрегату? В соответствии со схемой 1 питающее напряжение 230 Вольт, подают к клеммную колодку 9 (фаза L) и 10 (ноль N). От клеммников , осуществляется управление циркуляционной насосной установкой, а 11, 12 — нагревательными деталями (ТЭНами) котла. Датчики температурного режима жидкости подключают следующим способом:
Подающей (красный цвет) трубы отопительной системы — к клеммным колодкам 1 (желтый проводок) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммники 5 (желтый) и 6 (белый).
Клеммы 3 и созданы для контактной группы программатора. Требования по установке регулятора температуры BeeRT полностью совпадают с аналогичными, применяемыми к иным электронагревателям terneo.
Выбор оптимального терморегулятора
Правильный выбор в пользу механического или электронного типа проще сделать, если знать плюсы и минусы обоих приборов.
Механические модели – минусы:
- Большая погрешность в контроле температуры из-за ручного способа управления.
- Чтобы подключить внешний датчик, необходимо прокладывать электрический кабель, что может снизить эстетический вид помещения.
- Низкий функционал в отличие от программируемых устройств.
Интересно! Многие пользователи механических моделей в первую очередь жалуются на необходимость прокладки кабеля, который не всегда можно надежно замаскировать под плинтусами или замуровать в стену. Ручная настройка хоть и является проблемой, но менее существенна.
Плюсы:
- Доступная стоимость прибора.
- Механизм настолько прост, что риск появления поломок намного ниже, чем у электронных моделей.
- Простое управление и надежность прибора.
Среди отрицательных параметров электронного варианта выделяют его высокую цену. Именно она зачастую является решающим фактором при принятии решения в пользу того или иного терморегулятора. Наряду с этим, можно отметить не всем доступный для понимания интерфейс программы и необходимость смены отслуживших элементов питания.
Однако даже неопытный пользователь сразу отметит комфорт и удобство во время эксплуатации электронного прибора. Для этого нужно выполнить единоразовую настройку, которая поможет прибору контролировать процесс обогрева в течение недели, а то и трех месяцев. В таком случае стороннее вмешательство не потребуется, только если не возникнет аварийных ситуаций.
Простота механического оборудования позволяет без труда выполнить самостоятельную настройку
Пример функционала терморегулятора BAXI MAGIC PLUS
Прибор для контроля за изменениями температуры воздуха внутри помещения данной торговой марки обладает следующими функциями:
- Настройки прибора позволяют выставлять нижний и верхний порог отключения в диапазоне от +5 оС до +35 оС.
- Установлена защита от замерзания труб. Если произошел сбой настроек или возникла проблема другого характера, прибор автоматически запускает котел отопления при спуске температуры до критического порога +3 оС.
- Для удобства управления устройство оснащено жидкокристаллическим экраном и кнопками.
- Пользователю предлагают два режима работы на выбор: экономичный и комфортный.
- Установка графика работы: можно выставить почасовой, посуточный или понедельный.
Схема подключения
Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.
Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.
На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.
Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.
На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.
Виды терморегуляторов
По виду функций их можно разделить на несколько групп:
– с одной функцией (поддержание температуры);
Терморегулятор с одной функцией
– с большим количеством функций ( программируемые).
Программируемый регулятор температуры
По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.
К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.
