Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

• Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
• Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
• T2о – температура обратки;
• h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Виды теплосчетчиков в зависимости от способа измерения

В настоящее время обширно применяются следующие виды тепловых счетчиков:

Механического принципа действия или тахометрические. Наиболее распространенная модификация приборов учета тепла. Бывают крыльчатые или роторные (турбинные). Достаточно просты в применении и не требуют электрических затрат. Работают благодаря крыльчатке или ротору и возвратно-поступательному движению жидкости;

Важно! Механические теплосчетчики требовательны к теплоносителю, вода должна быть чистой. Прибор оборудуют дополнительным фильтрующим элементом, так как его загрязнение непосредственно влияет на точность показаний

• Электромагнитные. Принцип работы базируется на взаимодействии с электрическими волнами теплоносителя. Из всех представленных категорий данные приборы учета являются самыми точными. Недостатком прибора является его применение в горизонтальных тепловых системах;
• Ультразвуковые. Измерение тепловой энергии происходит путем измерения длины сигнала ультразвука, проходящего через теплоноситель. Счетчики устанавливаются парно, напротив друг друга. Между собой также различаются недвижимый по: частотному, временному, корреляционному и допплеровскому принципу действия. Применяются в открытых и закрытых тепловых системах;
• Вихревого типа. Создают в жидкости вихревой поток, благодаря своему расположению на пути движения теплоносителя с последующей фиксацией формирования и исчезновения вихрей магнитного поля. Применяется в вертикальных и горизонтальных системах отопления.

Важно! Вихревые теплосчетчики требуют наличия прямых трубопроводов, так как качество измерений напрямую зависит от состава движимой горячей жидкости, ее скорости и присутствия в ней воздушных масс

Как происходит установка автоматизированного узла управления системой отопления

Принципиального изменения схемы теплоснабжения здания при установке автоматизированного узла управления системой отопления (АУУ) не происходит.

В отличие от элеваторных узлов, устанавливаемых на каждой секции дома, АУУ монтируется, как правило, один на здание.

Присоединение узла управления выполняется после узла учета тепловой энергии.

Узел погодного регулирования включает в себя следующие элементы:

• управляющий элемент,
• регулирующий клапан с исполнительным механизмом,
• циркуляционный насос,
• датчики температуры наружного воздуха,
• датчики температуры в помещении.

Управляющий элемент узла погодного регулирования позволяет вручную менять настройки, определяющие режим работы системы отопления, и позволяющие поддерживать различную температуру в здании в различное время.

Например, в административных зданиях в выходные и праздничные дни можно снижать температуру воздуха внутри до +12 °С.

В рабочие дни температуру можно повышать до +18 °С.

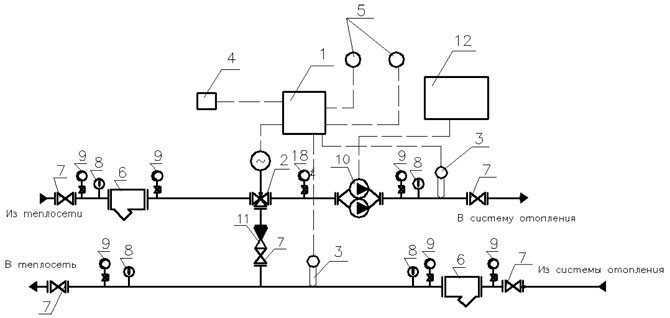

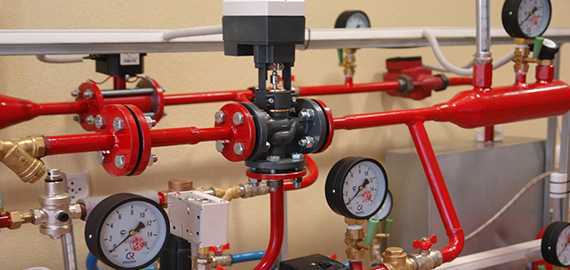

Схема и общий вид автоматизированного узла погодного регулирования представлены на рисунках ниже.

В схеме предусмотрено:

• автоматическое переключение между основным и резервным насосом при отказе одного из насосов,
• возможность введения гибкого графика регулирования температуры воздуха в помещениях с учётом ночного времени, выходных и праздничных дней на весь отопительный сезон,
• обязательный контроль температуры обратного теплоносителя,
• поддержание температурного графика.

Регулирование температуры системы отопления происходит путем изменения пропускной способности клапана и подмешивания сетевой воды при помощи циркуляционного насоса.

В процессе работы контроллер:

• периодически опрашивает датчики температуры теплоносителя, датчик воздуха внутри помещения (если он есть) и датчик наружного воздуха,
• обрабатывает полученную информацию и
• формирует управляющие сигналы, дающие команду исполнительному механизму на открытие или закрытие.

Управляющее воздействие от контроллера изменяет величину открытия проходного сечения регулирующего клапана.

При отсутствии датчика воздуха внутри помещения главным приоритетом регулирования является поддержание температурного графика.

Какие функции выполняет теплосчётчик узла учета?

Из задач, которые относятся к автоматическому измерению, выделяют контроль следующих параметров:

• Расход теплоносителя в трубопроводах.
• Температура воды.
• Избыточное давление, характерное для циркулирующей жидкости.
• Время наработки при поданном напряжении питания.
• Продолжительность работы в зоне с большим количеством ошибок. Разные измерители тепловой энергии имеют свою, уникальную схему.

Но проводится и вычисление. При этом опираются на следующие данные:

1. Разность температур носителя между подающим и обратным трубопроводом.
2. Тепловая потребляемая мощность.
3. Общий объём носителя, проходящего по трубам.
4. Потреблённое количество тепла.

Законно ли выставлять счет за УУТЭ в квитанции?

Все нововведения в области учета и экономии тепловой энергии являются обязательными к исполнению всеми потребителями. Нормативная база, требующая производить установку узлов учета ресурса в каждой точке поставки и приема, следующая:

• Федеральный закон от 23.11.2009 г. № 261-ФЗ «Об энергосбережении». Требования ч. 5. ст. 13 обязывают собственников многоквартирных домов установить приборы учета и ввести их в эксплуатацию. Все мероприятия осуществляются за их счет;
• Постановление Правительства от 18.11.2013 г. № 1034 «О коммерческом учете тепловой энергии, теплоносителя» требует наличие приборов на всех точках поставки и приема теплоресурса, а также соответствие их установленным нормам. Правилами предусмотрен также порядок поверки и замены счетчиков;
• Жилищный кодекс в ст. 158 обязывает собственников жилых и нежилых помещений в многоквартирном доме оплачивать все затраты на обслуживание всего дома пропорционально занимаемой площади.

Поэтому все понесенные расходы, связанные с приобретением и монтажом, а также обслуживанием и ремонтом УУТЭ, являются обязательными к возмещению жителями МКД и отражаются в квитанции отдельной строкой.

Жильцы дома могут самостоятельно решить вопрос об установке узлов учета тепла. В этом случае организуется общее собрание собственников квартир и проводится голосование. При положительном решении большинством голосов, заключается договор на установку и обслуживание оборудования через ТСЖ или управляющую компанию. Если на счете дома окажется достаточная сумма для оплаты работ, то жильцам в квитанции сумма не будет выставлена. В обратном случае потребуется организовать сбор средств, указав в квитанции.

Если счетчики в доме не установлены, то в силу требований законодательства это обязана сделать ресурсоснабжающая организация. Оплачивают работы и оборудование собственники квартир самостоятельно, но в этом случае может быть представлена рассрочка платежа не более, чем на 5 лет. Жильцы вправе сами решать воспользоваться ей или заплатить всю сумму сразу.

Оплата за потребленное тепло по показаниям приборов учета с момента их установки рассчитывается за их период потребления. Фактически в разных регионах России он значительно отличается, но в среднем составляет 7 месяцев в году. Плата за отопление производится не все 12 месяцев, как раньше, а только в отопительный сезон.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.

Зачем установка УУТЭ

Установка УУТЭ регулируется следующими законами:

• ФЗ № 261, который регулирует вопросы энергоснабжения,
• постановлением № 1034, регулирующий учёт тепла,
• Жилищным кодексом, согласно которому потребитель обязуется оплачивать все общедомовые затраты.

В соответствии с жилищным кодексом, бремя оплаты покупки и установки оборудования ложится на плечи потребителя, а потому это будет отражено в квитанциях ЖКХ в строке УУТЭ. Решение об установке данного оборудования принимается на общедомовом собрании, а покупка и поиск лицензированного установщика – задача управляющей компании.

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

• образование засора в оборудовании;
• изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
• засоры в грязевиках;
• выход из строя запорной арматуры;
• поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

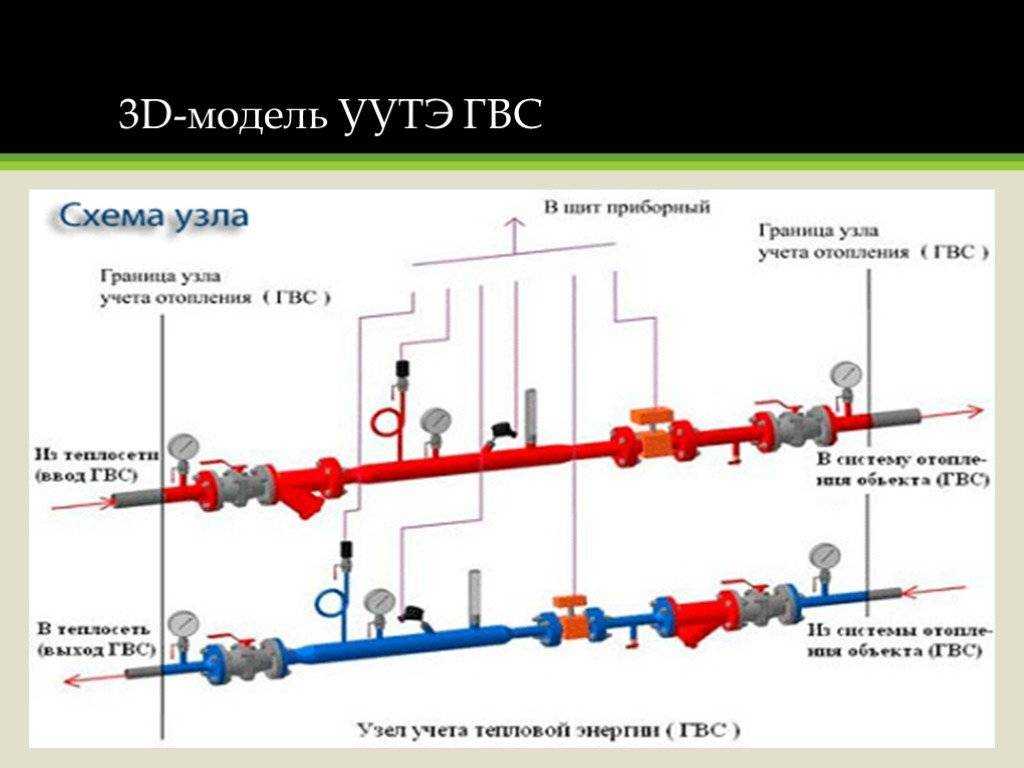

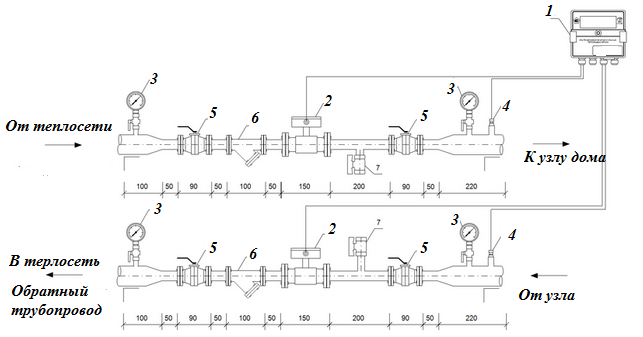

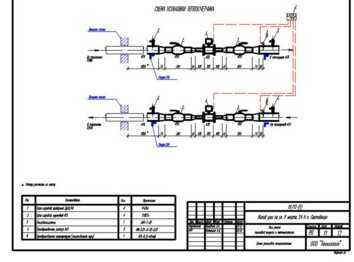

Узел учета тепловой энергии включает:

— Запорную арматуру. Используется для принудительного отключения или приостановки теплоносителя на конкретном участке трубы или радиатора. Как правило, это различные задвижки и краны.
— Теплосчетчик. Является основным элементом, монтируется на границе балансовой принадлежности тепловых сетей (ввод тепла в дом) и  предназначен для измерения фактически потребленной и переданной энергии. Состоит из расходометра, датчиков температуры.
— Грязевик. Используется для защиты элементов системы от грязи, поступающей вместе с теплоносителем, и вычислителя.
— Термопреобразователь. Измеряет температуру. Устанавливается либо в поток, либо в защитную гильзу с маслом. Рекомендуется располагать непосредственно рядом с узлом учета.
— Расходометр. Играет роль преобразователя расхода.
— Термодатчик. Устанавливается на обратном трубопроводе рядом с датчиками расхода и запорными элементами, что дает возможность измерять как температуру жидкости, так и объемы ее потребления.

Виды и особенности теплового пункта

Тепловой пункт регулирует подачу теплоносителя, его температуру, подключается в систему отопления Теплопункт включает оборудование, позволяющее присоединить энергоустановки к теплосетям, системы подачи жидкости, аппараты измерения и контроля. Обычно тепловой узел размещают в отдельном помещении или здании.

Назначение любого типа ТП – регулировка подачи теплоносителя. Все элементы системы – магистрали, трубопроводы, обслуживающие квартиры, радиаторы – рассчитаны на работу с теплоносителем определенной температуры, чистоты, загазованности. Нарушение этих показателей приводит к засорению и отказу системы.

ТП контролирует показатели входящей воды и выходящей. Потребитель получает жидкость оптимальной температуры под тем давлением, на которое рассчитана отопительная, вентиляционная, водопроводная системы. Если какие-то показатели изменяются на недопустимую величину, система контроля отключает подачу воды.

Здесь же происходит преобразование теплоносителя, например, конденсация пара и превращение в перегретую воду.

Центральный тепловой пункт

Чтобы дома хорошо прогревались, установка должна быть в каждом здании Особенность теплоузла – большое число подключенных потребителей. ЦТП обслуживает несколько домов, предприятие или даже целый микрорайон. Обычно его размещают в отдельном строении, но допускается установка в подвальном помещении, если его размеры это позволяют.

Такой вариант не слишком удобен для рядового потребителя – обитателя квартиры. ЦТП устанавливает одинаковую температуру теплоносителя, не учитывая, что длина трубопроводов неодинакова. Ближайшие здания, как правило, перегреваются, дальние – получают весьма прохладную воду. Во время профилактических и ремонтных работ без тепла остается сразу целый микрорайон.

Индивидуальный тепловой пункт

ИТП имеет меньше габариты и может располагаться в подвале или отдельном строении ИТП – это индивидуальный тепловой пункт. Он выполняет те же функции, что и ЦТП, но в меньшем объеме. Он подает теплоноситель в 1 здание или даже в одну его часть. Так как габариты его намного меньше, размещают теплоузел в подвале или в другом техническом помещении.

Модульный тепловой пункт

Тепловой узел блочный или модульный – это готовое заводское изделие. Блоки компактны, собраны и работают по одной схеме. Разместить их можно на самом маленьком участке. Монтируют блоки очень быстро: нужно только подсоединить внешние провода. По количеству потребителей модульный пункт может быть как индивидуальным, так и центральным.

Какие элементы играют роль основных в узлах учета тепловой энергии?

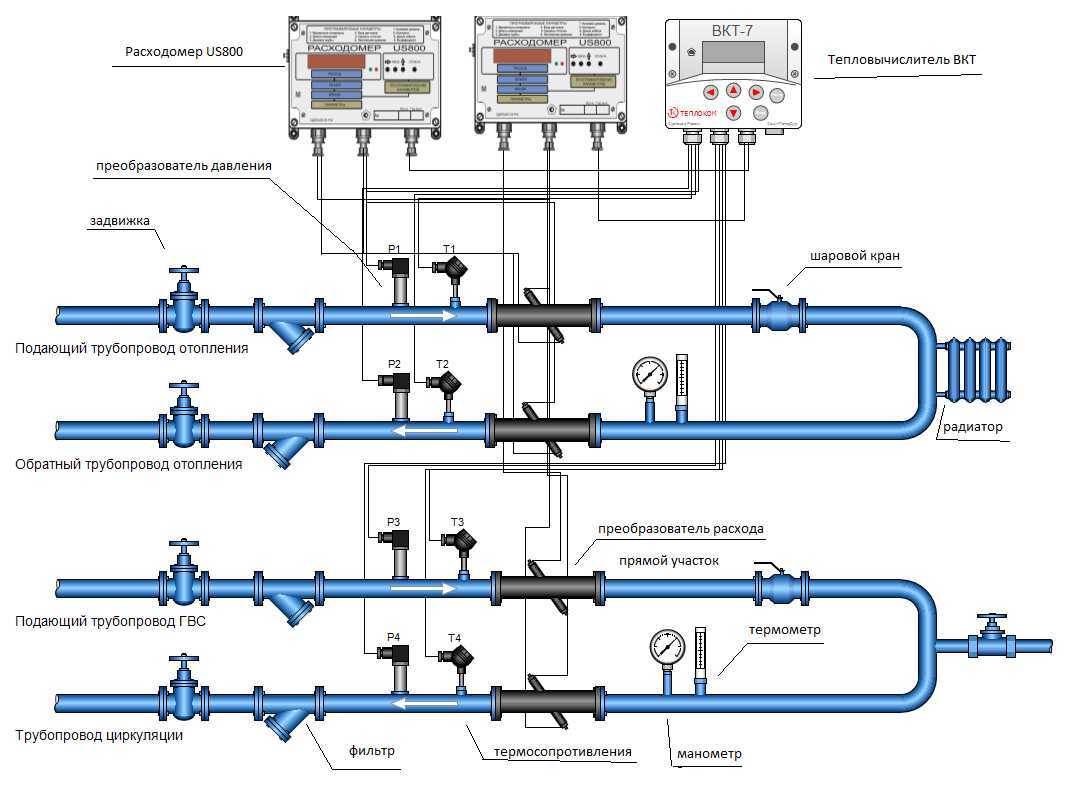

В тепловом узле есть комплект устройств вместе с приборами учёта. Средства учёта тепловой энергии обеспечивают выполнение сразу нескольких функций:

1. Хранение информации.
2. Накопление данных.
3. Измерение.
4. Отображение соответствующих сведений.

Прибором учёта становятся так называемые специальные теплосчётчики. Они сами состоят из нескольких деталей:

• Преобразователь по расходу, первичного типа.
• Вычислители тепла.
• Термопреобразователь сопротивлений.

Из дополнительной, но не обязательной составляющей в комплектации – датчики давления и фильтры. Их выбирают в зависимости от того, какая конкретная модель счётчика используется в данный момент. Первичные преобразователи предполагают применение следующих моделей измерения:

1. Тахометрическое.
2. По электромагнитным волнам.
3. С использованием ультразвука.
4. Вихревое.

Устройство и принцип работы элеватора отопления

Элеватор системы отопления состоит из трех основных элементов:

• смесительная камера;
• сопло;
• струйный элеватор.

Дополнительно в конструкции устройства предусматриваются различные термометры с манометрами. Элеваторы также оснащаются запорной арматурой.

Элеватор представляет собой устройство, сделанное из чугуна или стали. Устройство снабжено тремя фланцами. Принцип его работы заключается в следующем:

• разогретая до высоких температур вода движется к элеватору и попадает в его сопло;
• происходит усиление скорости потока теплоносителя при сужающемся сопле и уменьшении давления;
• в то место, где возникло низкое давление, поступает холодная вода из обратного трубопровода;
• обе жидкости (холодная и горячая) перемешиваются в смесительном узле элеватора.

Благодаря холодной воде, поступающей из обратной трубы, в отопительной системе снижается общее давление. Температура теплоносителя опускается до нужного показателя, после чего он распределяется по квартирам жилого дома.

По своей структуре элеваторный узел является устройством, одновременно выполняющим функции и смесителя, и циркуляционного насоса.

Основными достоинствами конструкции являются:

• невысокая стоимость установки в многоквартирных домах;
• несложность самой установки;
• экономия используемого теплоносителя, достигающая 30%;
• энергонезависимость данного оборудования.

Любой элеваторный узел требует обвязки. Нагретая вода движется по магистрали через трубопровод подачи. Ее возвращение происходит по обратному трубопроводу. От магистральных труб внутренняя система дома может отключаться благодаря задвижкам. Элементы теплового узла крепятся друг с другом фланцевым соединением.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

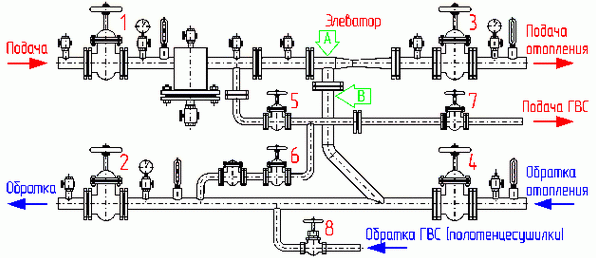

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Документы для Энергонадзора

Чтобы успешно был проведен допуск в эксплуатацию, в службу Энергонадзора предоставляются следующий пакет бумаг:

• техусловия, справка по подключению установки энергоснабжающей организацией;
• проект, согласования;
• акты – ответственности, готовности системы, приёмки выполненных работ, скрытые работы, промывке системы, допуска к безопасному эксплуатированию;
• паспорт ИТП;
• справка о готовности пункта;
• справка о том, что с энергоснабжающим предприятием заключено соглашение;
• перечень лиц, ответственных за обслуживание и ремонт системы;
• приказ о том, что назначен ответственное лицо, прикрепленное за ИТП;
• свидетельство специалиста сварочных работ (копия);
• сертификаты качества на комплектующие и элементы;
• инструкции должностей по обеспечению пожарной и эксплуатационной безопасности;
• инструкция по эксплуатации пункта;
• журнал КИПа, где отмечаются наряды, допуски, дефекты и иное;
• наряд на подключение тепловых сетей к ИТП.

Квалификация у обслуживающего персонала ИТП должна быть обязательно, но не требуется её высокий уровень. Поэтому все операторы, допускаемые к использованию и содержанию пункта, проходят обучение. В период перекрытой системы водоподачи насосы запускать не разрешается. Показатели манометров следует регулярно наблюдать, отслеживать порог давления, регулировать по схеме и инструкции

Также крайне важно не допускать перегрева электродвигателей, повышенного уровня вибраций, шума. Перекрывая клапаны, чрезмерных усилий делать не нужно, разбирать регуляторы во время скачка давления строго воспрещается

Перед эксплуатацией система внутри должна быть промыта.

Что предлагают власти?

Власти Москвы активно сотрудничают с Московской объединенной энергетической компанией и уже сделали некоторые шаги на пути к освобождению участков, занимаемых ЦТП. Решение достаточно интересное — при реконструкции ЦТП уберут под землю, что пополнит столицу дополнительным объемом нежилых площадей. Ожидается, что это не только обеспечит предпринимателей коммерческими площадями, но снизит нагрузку на транспортные артерии столицы. Бытовые станут более доступными. Вполне возможно, что в недалеком будущем такие изменения коснутся и Санкт-Петербурга.

P.S. (на заметку)

С увеличением мощности Санкт-Петербургской теплосети происходило и увеличение размеров ЦТП. Некоторые из них представляют собой весьма внушительные сооружения и по высоте равны двухэтажному дому.

С помощью граффити тепловые пункты легко можно превратить из унылых зданий, навевающих тоску, в мини-галерею с забавными картинами, которая станет украшением двора.

Структура системы центрального отопления

Основными структурными элементами системы центрального отопления являются:

1. Источник тепловой энергии, в качестве которого могут выступать крупные котельные или теплоэнергоцентрали (ТЭЦ); в них осуществляется нагрев теплоносителя за счет использования какого-либо вида источника энергии. При этом в котельных для передачи тепловой энергии до потребителей используется вода, тогда, как в ТЭЦ она сначала нагревается до состояния пара, имеющего более высокие энергетические показатели и направляющегося в паровые турбины для выработки электроэнергии. И уже отработанный пар используется для нагрева той воды, которая поступает в систему отопления многоквартирного дома.
2. Теплосети – сложная, разветвленная, протяженная система трубопроводов, предназначенная для транспортировки тепла к объектам. Они представляют собой два теплопровода – подачи (горячий) и обратный (с отработанным теплоносителем), выполняемые обычно из стальных труб диаметром 1000-1400 мм. Прокладка теплосетей может осуществляться как наземным, так и подземным способом с обязательной теплоизоляцией в обоих случаях.
3. Потребители тепла – отопительное оборудование, установленное непосредственно в многоквартирном доме или другом объекте.
