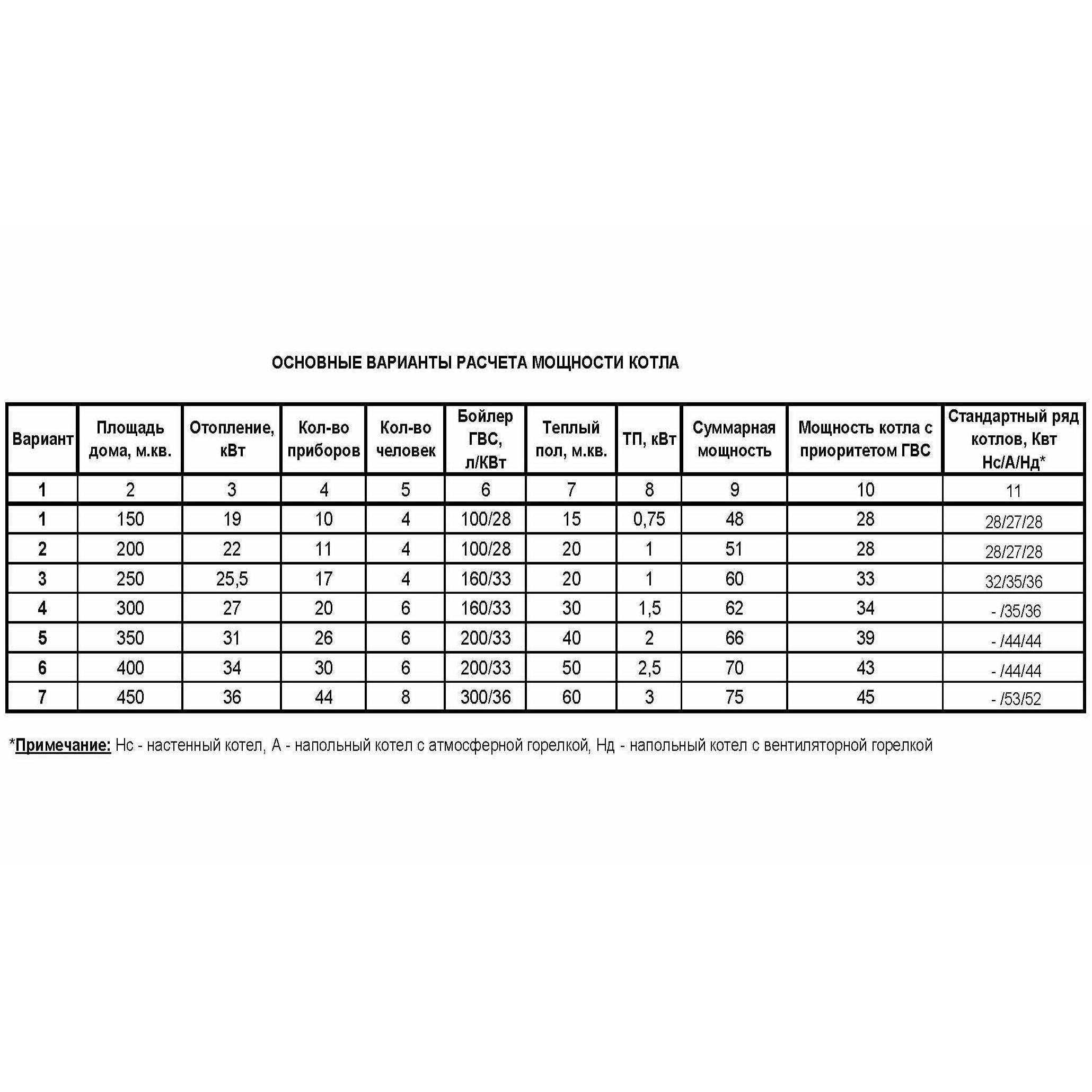

Расчёт мощности котла

Двухконтурные котлы для домов площадью до 200 м²

Газовые двухконтурные котлы призваны обеспечивать как отопление дома, так и горячее водоснабжение. В приведённом примере по расчёту мощности котла для дома в 80м² полученный результат в 9,6кВт — лишь примерная цифра. Таблица рекомендует приобрести для такой площади оборудование мощностью не менее 25кВт (например, такой, как котлы Протерм Гепард). Иначе зимой, когда на улице морозы до минус 25°С и отопительная система полностью загружена, кто-то из ваших близких не сможет принять тёплый душ, в то время как вы, например, моете посуду.

Поэтому если по вашим расчётам необходимо приобрести котёл, допустим, 14кВт мощностью, а в магазинах и на рынке вы видите только котлы, у которых этот показатель начинается с цифры 18, берите более мощный (на порядок, больше не надо), и даже не раздумывайте. Автоматика (ведь ею снабжены почти все марки современных котлов) сама подстроится под нужды помещения. Помните только, что запас мощности не должен составлять более 25%.

Предназначенные для использования в частных жилых домах, квартирах и дачах, котлы Протерм Гепард очень удобны в обслуживании, снабжены дисплеем, на котором отражена вся информация о работе котла в настоящий момент. Некоторые модели можно устанавливать в помещениях, где совсем нет дымохода. Всё это позволяет отнести их к разряду отопительного оборудования повышенной комфортности.

Калькулятор для определения необходимой мощности котла

Если вы не любитель вычислений, вам поможет специальный калькулятор. Это специальное приложение, разработанное инженерами и доступное онлайн на специальных сайтах. Вы можете пользоваться им бесплатно.

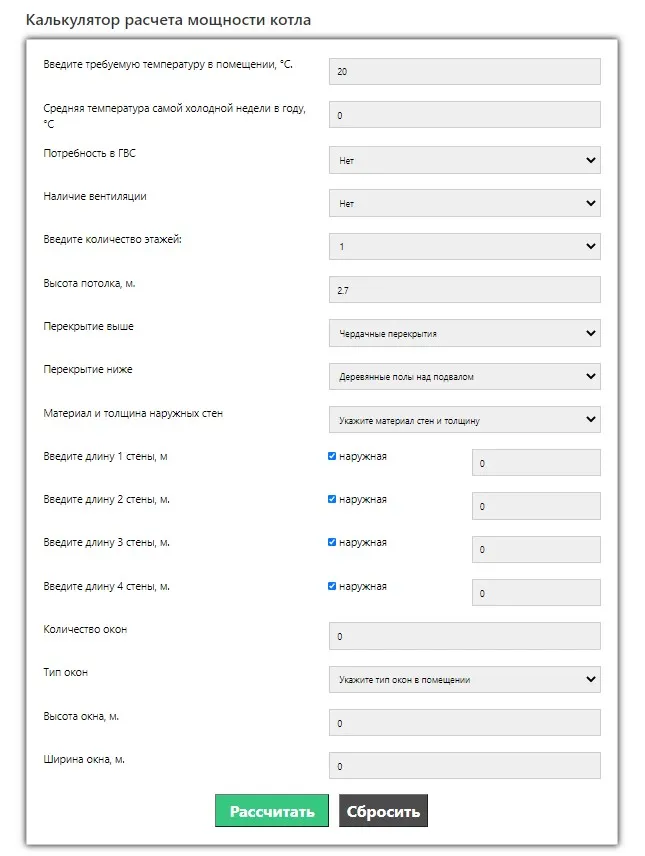

Электронный калькулятор: интерфейс с сайта wpcalc.com

Вы должны внимательно и тщательно заполнить все предложенные поля необходимыми значениями. К ним относятся теплоизоляция здания и требуемая мощность установки.

Вы также должны предоставить подробную информацию об общей площади, которую необходимо обогреть. Только тогда вы можете рассчитывать на то, что конечный результат будет правильным.

Мысленно подготовьтесь к тому, что вам придется предоставить дополнительную информацию для уточнения результата:

1. тип остекления в помещении;
2. уровень обустройства теплоизоляции крыши, потолка, пола и стен;
3. высота потолка в комнатах;
4. сколько этажей в постройке;
5. количество стен, имеющих контакт с улицей;
6. есть ли постройки и сооружения поверх вашего дома.

После ввода всех данных вы можете нажать на кнопку, и приложение выполнит соответствующие расчеты требуемых значений и выведет итоговую цифру. Вы можете проверить результаты, используя формулы, предложенные на сайте.

Настройка газового котла gepard или panther на мощность, ниже минимальной

На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.

Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).

Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.

Перед проведением работ по настройке минимальной мощности горелки, необходимо:

• Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
• В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
• Контур отопления охладить до температуры отопительной воды ниже 30 °С.

Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку d.52, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.

Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.

Кнопкой «-» устанавливаем новое значение параметра в строке d.52, например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.

Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.

В этот момент увеличиваем параметр в строке d.52 сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке d.52 =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .

Если радиаторы плохо прогреваются по высоте, разница температур в прямой и обратной трубе при максимальной температуре более 15-20° , то увеличивают давление срабатывания клапана байпаса. Как регулировать клапан байпаса читайте ниже. Температуру воды в прямом и обратном трубопроводе можно увидеть на дисплее, если войти в сервисное меню, строки d.40 и d.41.

В случае регулировки клапана байпаса, настройку газового клапана в строке d.52 необходимо повторить.

Следует заметить, что описанная выше методика настройки газового клапана, которая позволяет через проведение эксперимента сбалансировать мощность котла с мощностью отопительного контура, отсутствует в рекомендациях производителя котлов. Это идея автора статьи, успешно реализованная при настройке автономных систем отопления с газовыми котлами.

Как производить расчет мощности различных типов котлов

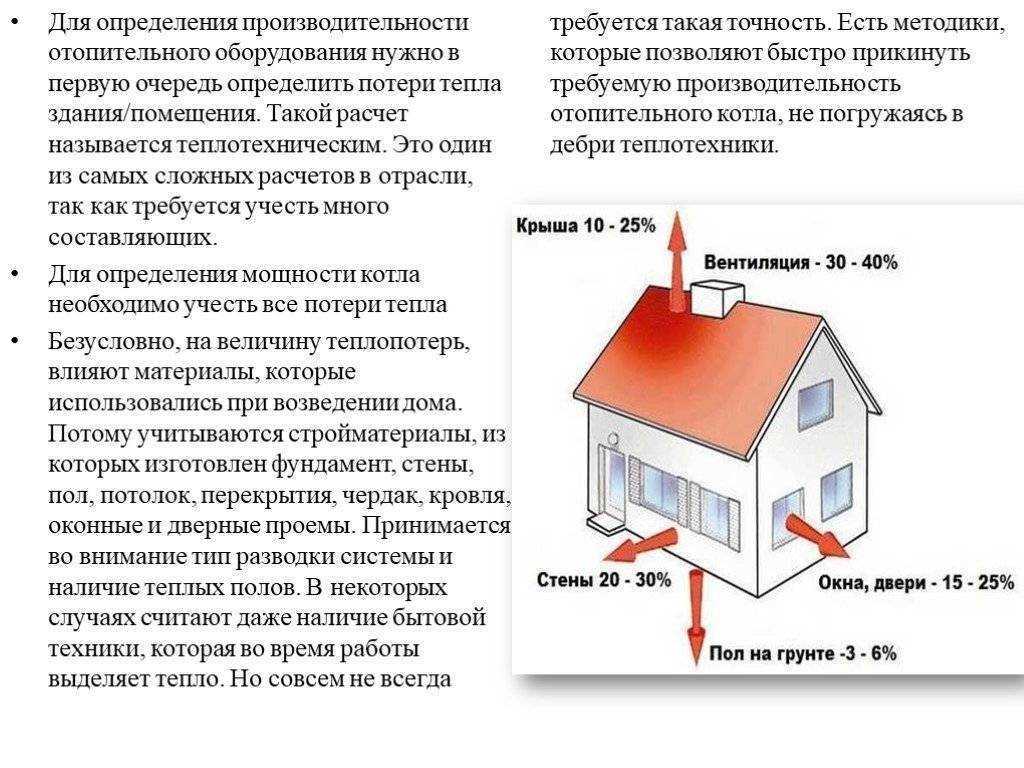

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

1. На твердом топливе.
2. Электрические.
3. На жидком топливе.
4. Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

1. Относительно низкая популярность.
2. Потребность в дополнительном пространстве для того, чтобы хранить топливо.
3. Доступность.
4. Процедура эксплуатации проходит весьма экономично.
5. Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

1. Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
2. Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

1. Они компактны.
2. Топливо для них – электричество – стоит дорого.
3. Управлять ими крайне просто.
4. При перебоях в сети возможны проблемы с их функционированием.
5. Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

1. Такие котлы не являются экологически безопасными.
2. Для них используется весьма дорогостоящий тип топлива.
3. Эксплуатация таких котлов отличается простотой и удобством.
4. Еще одна особенность – повышенная пожаробезопасность.
5. При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

1. Эксплуатация таких котлов отличается простотой и удобством.
2. Они экономичны.
3. Они не требуют дополнительного места для того, чтобы хранить топливо.
4. Стоимость самого топлива для них (газа) относительно невысокая.
5. Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Лучшие твердотопливные котлы 2021 — 2019 года

Система отопления — одна из неотъемлемых коммуникаций здания. И здесь прогресс тоже не стоит на месте: ежегодно производители радуют новыми агрегатами.

Чтобы сделать хороший выбор, необходимо учитывать, что каждый твердотопливный котел рассчитан на определенную мощность и, соответственно, может иметь ограничение на размер площади отопления.

Также имеют значение КПД устройства и тип управления, например, наличие функции автоматического розжига существенно упростит эксплуатацию.

Мы составили рейтинг самых лучших новинок 2021 — 2021 года. По мнению покупателей, именно эти твердотопливные котлы имеют оптимальное соотношение цена-качество, простоту эксплуатации и привлекательный внешний вид. Они наиболее востребованы и уже достойно себя зарекомендовали. Итак, посмотрим наш топ-10.

Комбинированный котел для средних площадей — до 200 кв.м. Данная модель от отечественного производителя открывает наш рейтинг лучших котлов 2021 — 2021 года. Есть возможность установки горелки (также не входит в комплектацию). Имеет высокую теплоотдачу. Температура теплоносителя — от 50 до 90 градусов. Изделие быстро разжигается и долгое время сохраняет хорошую температуру.

Минусы:

• Пеллетную либо газовую горелку необходимо докупать самостоятельно.
• Небольшое отверстие для закладки дров.

Бюджетный вариант с хорошей мощностью — отличный выбор для небольшого частного дома или дачи. Производитель рекомендует использовать для работы данного котла дрова и древесный уголь. Съемная заслонка обеспечивает легкую чистку теплоносителя.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

1. Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

• 1,7 л на каждую секцию рассчитанного на большое давление ЧМ-140;
• 1 л на каждую секцию этой же батареи, однако, нового образца;
• 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
• 0,45 л на каждую легкую по весу секцию батарей из алюминия.
• 0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

1. Устанавливают на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.

(1 голосов, рейтинг:5,00 из 5)

Чаще всего расчет объема теплоносителя в системе отопления необходим или при ее замене, или при реконструкции. Наиболее простой способ его проведения — использование расчетных таблиц. Их можно найти в специализированных справочных изданиях. Согласно содержащейся в них информации:

• секция радиатора из алюминия содержит 0,45 литра теплоносителя;
• секция новой/старой чугунной батареи — 1/1,75 литра;
• погонный метр 15-тимиллиметровой/32-хмиллиметровой трубы — 0,177/0,8 литра.

Требования к показателю

Основное пожелание к главной характеристике оборудования – соответствие его мощности оптимальному значению для квартиры и имеющихся условий. Отклонение от него должно быть минимальным. Также предъявляются дополнительные требования в зависимости от величины расчетного значения:

• для приборов с P < 30 кВт необходимая высота потолков – больше 2,2 м;
• для аппаратов с P > 30 кВт высота помещений – не меньше 2,5 м;
• для нескольких агрегатов расстояние между ними и стеной – не менее 1 м, для 1 прибора между его передней частью и противоположной стеной также не меньше 1 м;
• его верхняя часть должна отстоять от потолка – на 0,7 м;
• ширина двери в помещении с отопительным прибором – не менее 0,8 м;
• стены, двери, перегородки в котельной должны быть огнестойкими и устойчивыми к пару и газам;
• площадь котельной с любым типом установки – не меньше 4 м² с сохранением обзора;
• помещение должно иметь раздельные выходы наружу для обеспечения отвода и притока воздуха с улицы;

Объем котельной прямо зависит от мощности обогревающего оборудования:

• для P <= 30 кВт – больше 7,5 м³;
• для P от 30 кВт до 80 кВт – до 15 м³;
• для P от 80 кВт до 200 кВт – свыше 15 м³.

Следует подбирать объем котельной.

Категорически не рекомендуется производить самостоятельное подключение оборудования.

Большая мощность = большой расход. Причины

Чаще всего подходов в таком восприятии два:

1. Более мощный котел будет соответственно потреблять больше газа.

2. Мощный котел больше тактует на небольших площадях и кушает больше газа из-за этого.

Про тактование замечание верное. Чем чаще котел тактует, тем чаще он будет перерасходовать газ. Связано это не с большой мощностью котла, а особенностью работы газовых клапанов, дымоудаления и тд. Простым языком, при тактовании, не весь газ прогорает в определенный промежуток времени и создается перерасход. Газ «летит в трубу»

Зимой ваш котел работает зачастую без проблем. Долго горит, так же длительное время отдыхает. Это стандартный режим работы. А в межсезонье начинается режим вкл/выкл каждые 5, 10, 15 минут. Это и называется тактование.

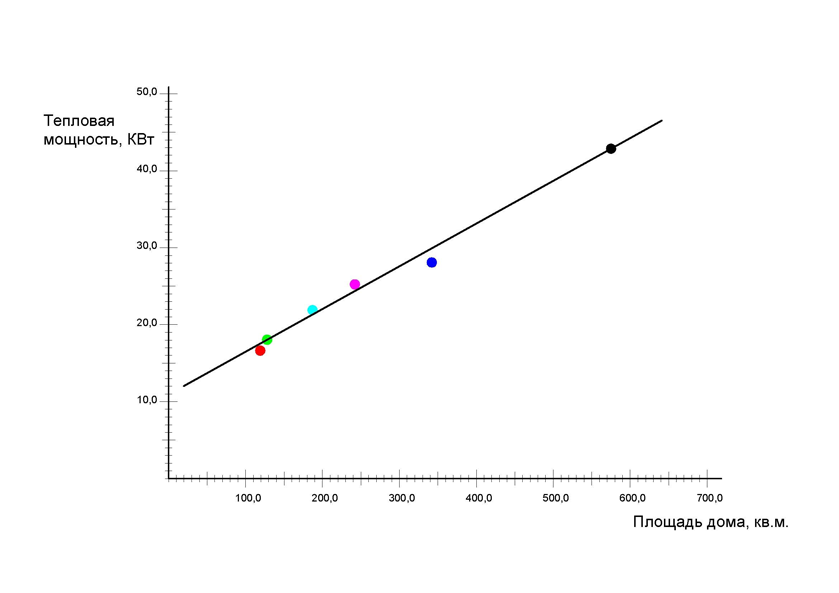

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Как рассчитать мощность котла: два метода

Чтобы обеспечить комфортную температуру на протяжении всей зимы котел отопления должен выдавать такое количество тепловой энергии, которое необходимо для восполнения всех потерь тепла здания/помещения. Плюс к этому необходимо иметь еще и небольшой запас мощности на случай аномальных холодов или расширения площадей. О том, как рассчитать требуемую мощность и поговорим в этой статье.

Для определения производительности отопительного оборудования нужно в первую очередь определить потери тепла здания/помещения. Такой расчет называется теплотехническим. Это один из самых сложных расчетов в отрасли, так как требуется учесть много составляющих.

Для определения мощности котла необходимо учесть все потери тепла

Безусловно, на величину теплопотерь, влияют материалы, которые использовались при возведении дома. Потому учитываются стройматериалы, из которых изготовлен фундамент, стены, пол, потолок, перекрытия, чердак, кровля, оконные и дверные проемы

Принимается во внимание тип разводки системы и наличие теплых полов. В некоторых случаях считают даже наличие бытовой техники, которая во время работы выделяет тепло

Но совсем не всегда требуется такая точность. Есть методики, которые позволяют быстро прикинуть требуемую производительность отопительного котла, не погружаясь в дебри теплотехники.

На чем основывается расчет?

Для определения производительности котельной установки в первую очередь следует исходить из площади дома, которую необходимо обогревать. Выполняя подбор устройства с учетом климата региона, можно добиться эффективной работы котла при минимальных расходах на его обслуживание.

Характеристики, которые будут влиять на расчет

Самым доступным вариантом для определения характеристик отопительного котла является использование методики, определенной СНиП II-3-79

В соответствии с ними, во время расчетов необходимо обращать внимание на ряд факторов:

• Среднестатистическая температура для рассматриваемой территории за самый холодный период времени года.
• Теплозащитные характеристики материалов, с применением которых велось сооружение ограждающих конструкций.
• Тип разводки, который был использован для отопительного контура.
• Соотношение между площадью, занимаемой несущими конструкциями, и проемами.
• Уточняющие данные, относящиеся к каждому конкретному помещению.

К сожалению, большинство владельцев отопительных систем не хотят тратить время на проведение профессиональных расчетов. Более распространены ситуации, когда просто выбирается автономная система отопления, в составе которой используются приборы с большей мощностью, чем требуется. В итоге получается, что отопительные котлы обладают более значительным КПД, нежели расчетные показатели. В этом не приходится сомневаться, учитывая, что при подборе параметров их значения чаще всего округляются.

Радиаторное отопление

Многие источники рекомендуют при подборе отопительного котла принимать значение удельной мощности, потребляемой системой радиаторного отопления, на уровне 100 Вт на кв. м отапливаемой площади. Однако, этот расчет является весьма приблизительным и пользующийся такими данными домовладелец может попасть впросак, купив котел с недостаточной или, наоборот, неоправданно завышенной мощностью. На самом деле удельная мощность отопительной системы довольно ощутимо варьируется с изменением общей площади дома.

Эти данные основаны не на теоретических расчетах, а на статистическом анализе теплопотерь в реально существующих постройках, поэтому их применение на практике вполне оправдано. Как видно из графика, максимальное значение удельной мощности отопительной системы – 127 Вт/кв. м – соответствует самой малой величине отапливаемой площади – 100 – 150 кв. м. Для более просторных домов, площадь которых составляет от 400 до 500 кв. м, величина удельной отопительной мощности падает до 80 – 85 Вт/кв. м.

Объяснить эту закономерность можно на очень простом примере. Представьте себе дом, состоящий только из одного квадратного помещения площадью 1 кв. м и высотой 1 м. Суммарная площадь ограждающих поверхностей этого дома, через которые происходят потери тепла, составит 6 кв. м. Увеличим площадь нашего сооружения до 4 кв. м, оставив его квадратным в плане. Площадь ограждающих поверхностей – стен, пола и потолка – при этом увеличится до 16 кв. м. Таким образом, при увеличении площади в 4 раза площадь ограждающих конструкций выросла только в 2,67 раза. Разумеется, приведенные в примере рассуждения, как и данные, отображенные на графике, справедливы только для строений с рациональным контуром.

Усредненные значения мощности, потребляемой системами отопления в домах с различной площадью, показаны в табл. 1.

Водяной подогрев пола является более выгодным, чем электрический. Особенно заметной эта разница становится при устройстве «теплого пола» площадью свыше 10 кв. м. По понятным причинам мощность теплоотдачи внутрипольного отопления ограничена, ее максимальное значение обычно не превышает 50 Вт/кв. м. Поэтому подогрев пола не может выступать альтернативой основному радиаторному отоплению, он служит только его дополнением. Запитывать «теплый пол» от системы отопления нельзя, поскольку в теплый сезон она отключается, в то время как внутрипольный обогрев может эксплуатироваться в течение всего года, например, в ванной.

Чаще всего системы «теплый пол» сочетаются с напольными покрытиями из керамогранита, керамической плитки и тому подобных материалов, которые принято укладывать на кухнях и в санузлах. Благодаря высокой теплопроводности они являются холодными на ощупь, поэтому необходимость их подогрева напрашивается сама собой. С другой стороны, та же высокая теплопроводность делает работу системы «теплый пол» максимально эффективной. Поскольку указанные помещения всегда обеспечиваются горячей водой в первую очередь, целесообразнее всего запитывать «теплый пол» от контура рециркуляции ГВС. Среднестатистические данные о потребляемой подогревом пола мощности приведены в табл.1.
