Как рассчитать отопление для помещения

В каких случаях производят расчет тепловой нагрузки

• для оптимизации расходов на отопление;
• для сокращения расчетной тепловой нагрузки;
• в том случае если изменился состав теплопотребляющего оборудования (отопительные приборы, системы вентиляции и т.п.);
• для подтверждения расчетного лимита по потребляемой теплоэнергии;
• в случае проектирования собственной системы отопления или пункта теплоснабжения;
• если есть субабоненты, потребляющие тепловую энергию, для правильного ее распределения;
• В случае подключения к отопительной системе новых зданий, сооружений, производственных комплексов;

для пересмотра или заключения нового договора с организацией, поставляющей тепловую энергию;
если организация получила уведомление, в котором требуется уточнить тепловые нагрузки в нежилых помещениях;
если организация нее имеет возможности установить приборы учета теплоэнергии;
в случае увеличения потребления теплоэнергии по непонятным причинам.

На каком основании может производиться перерасчет тепловой нагрузки на отопление здания

Приказ Министерства Регионального Развития № 610 от 28.12.2009 «Об утверждении правил установления и изменения (пересмотра) тепловых нагрузок» (Скачать) закрепляет право потребителей теплоэнергии производить расчет и перерасчет тепловых нагрузок. Так же такой пункт обычно присутствует в каждом договоре с теплоснабжающей организацией. Если такого пункта нет, обсудите с вашими юристами вопрос его внесения в договор.

Но для пересмотра договорных величин потребляемой тепловой энергии должен быть предоставлен технический отчет с расчетом новых тепловых нагрузок на отопление здания, в котором должны быть приведены обоснования снижения потребления тепла. Кроме того, перерасчет тепловых нагрузок производиться после таких мероприятий как:

• капитальный ремонт здания;
• реконструкция внутренних инженерных сетей;
• повышение тепловой защиты объекта;
• другие энергосберегающие мероприятия.

Пример расчета тепловых нагрузок объекта коммерческого назначения

Это помещение на первом этаже 4-х этажного здания. Месторасположение — г. Москва.

Исходные данные по объекту

Адрес объекта	г. Москва
Этажность здания	4 этажа
Этаж на котором расположены обследуемые помещения	первый
Площадь обследуемых помещений	112,9 кв.м.
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 град. С
Расчетный температурный график для этажа на котором находится помещение	75-70 град. С
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 град С
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления	Ду-25 мм
Длина подающего трубопровода системы отопления	L = 28,0 м.
ГВС	отсутствует
Вентиляция	отсутствует
Тепловая нагрузка по договору (час/год)	0,02/47,67 Гкал

Расчетная теплопередача установленных радиаторов отопления, с учетом всех потерь, составила 0,007457 Гкал/час.

Максимальный расход теплоэнергии на отопление помещения составил 0,001501 Гкал/час.

Итоговый максимальный расход — 0,008958 Гкал/час или 23 Гкал/год.

В итоге рассчитываем годовую экономию на отопление данного помещения: 47,67-23=24,67 Гкал/год. Таким образом можно сократить расходы на теплоэнергию почти вдвое. А если учесть, что текущая средняя стоимость Гкал в Москве составляет 1,7 тыс. рублей, то годовая экономию в денежном эквиваленте составит 42 тыс. рублей.

Вычисления

Точное значение потерь тепла произвольным зданием вычислить практически невозможно. Однако давно разработаны методики приблизительных расчетов, дающих в пределах статистики достаточно точные средние результаты. Эти схемы вычислений часто упоминается как расчеты по укрупненным показателям (измерителям).

Наряду с тепловой мощностью часто возникает необходимость рассчитать суточный, часовой, годичный расход тепловой энергии или среднюю потребляемую мощность. Как это сделать? Приведем несколько примеров.

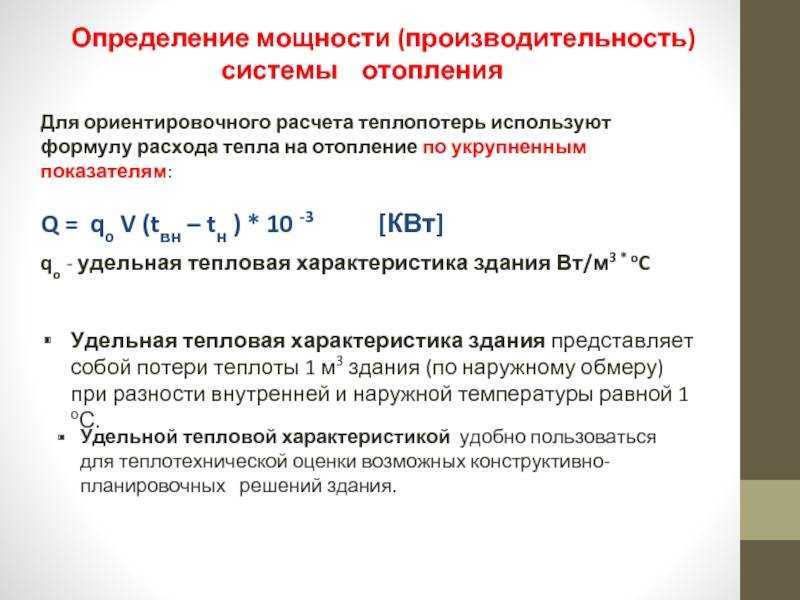

Часовой расход тепла на отопление по укрупненным измерителям вычисляется по формуле Qот=q*a*k*(tвн-tно)*V, где:

• Qот – искомое значение к килокалориях.
• q – удельная отопительная величина дома в ккал/(м3*С*час). Она ищется в справочниках для каждого типа зданий.

Удельная отопительная характеристика привязана к размерам, возрасту и типу здания.

• а – коэффициент поправки на вентиляцию (обычно равен 1,05 – 1,1).
• k – коэффициент поправки на климатическую зону (0,8 – 2,0 для разных климатических зон).
• tвн – внутренняя температура в помещении (+18 – +22 С).
• tно – уличная температура.
• V – объем здания вместе с ограждающими конструкциями.

Чтобы вычислить приблизительный годовой расход тепла на отопление в здании с удельным расходом в 125 кДж/(м2*С*сут) и площадью 100 м2, расположенном в климатической зоне с параметром GSOP=6000, нужно всего-то умножить 125 на 100 (площадь дома) и на 6000 (градусо-сутки отопительного периода). 125*100*6000=75000000 кДж, или примерно 18 гигакалорий, или 20800 киловатт-часов.

Чтобы пересчитать годичный расход в среднюю тепловую мощность отопительного оборудования, достаточно разделить его на длину отопительного сезона в часах. Если он длится 200 дней, средняя тепловая мощность отопления в приведенном выше случае составит 20800/200/24=4,33 КВт.

Расчет по радиаторам отопления на площадь

Укрупненный расчет

Если на 1 кв.м. площади требуется 100 Вт тепловой энергии, то помещение в 20 кв.м. должно получать 2 000 Вт. Типичный радиатор из восьми секций выделяет около 150 Вт тепла. Делим 2 000 на 150, получаем 13 секций. Но это довольно укрупненный расчет тепловой нагрузки.

Точный расчет

Точный расчет выполняется по следующей формуле: Qт = 100 Вт/кв.м. × S(помещения)кв.м. × q1 × q2 × q3 × q4 × q5 × q6× q7, где:

• q1 – тип остекления: обычное =1,27; двойное = 1,0; тройное = 0,85;
• q2 – стеновая изоляция: слабая, или отсутствующая = 1,27; стена выложенная в 2 кирпича = 1.0, современна, высокая = 0,85;
• q3 – соотношение суммарной площади оконных проемов к площади пола: 40% = 1,2; 30% = 1,1; 20% — 0,9; 10% = 0,8;
• q4 – минимальная уличная температура:  -35 С = 1,5; -25 С = 1,3; -20 С = 1,1; -15 С = 0,9; -10 С = 0,7;
• q5 – число наружных стен в помещении: все четыре = 1.4, три = 1.3, угловая комната = 1.2, одна = 1.2;
• q6 – тип расчетного помещения над расчетной комнатой: холодное чердачное = 1.0, теплое чердачное = 0.9, жилое отапливаемое помещение = 0.8;
• q7 – высота потолков: 4,5 м = 1,2; 4,0 м = 1,15; 3,5 м = 1,1; 3,0 м = 1,05; 2,5 м = 1,3.

Как в БТИ учитывается площадь балкона или лоджии в общей площади квартиры?

Для правильного подсчета общей площади квартиры важно знать, как в БТИ учитывается площадь балкона. Часто непонятно: балкон входит в жилую площадь квартиры или в общую?

Часто непонятно: балкон входит в жилую площадь квартиры или в общую?

Это имеет значение и для налогообложения, которое зависит от площади квартиры, и для купли-продажи или регистрации права собственности на квартиру, и для отопления квартиры — ведь оплата идет по тарифу за один квадратный метр общей площади.

Подсчет площади балкона и лоджии в квартире для технической инвентаризации в Украине регулируется Инструкцией БТИ и строительными нормами ДБН В. (ЖИТЛОВІ БУДИНКИ. ОСНОВНІ ПОЛОЖЕННЯ).

Основным документом считается Инструкция БТИ, а ДБН В. касаются квартир и общежитий, построенных (реконструированных) с 01 января 2006 г. и позже.

Балкон — это выступающая из плоскости стены фасада огражденная площадка, которая служит для отдыха в летнее время года.

Лоджия — перекрытое и огражденное в плане с трех сторон помещения, открытое во внешнее пространство или остекленное, служит для отдыха в летнее время года и солнцезащиты.

Балконы и лоджии могут быть открытыми или застекленными и считаются летними помещениями. К летним помещениям, кроме балкона и лоджии, еще относятся терраса и веранда.

Терраса — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над ниже расположенным этажом.

Веранда — застекленное неотапливаемое помещение, пристроенное к малоэтажного жилого дома или встроенное в него.

Понятно, что терраса и веранда больше относятся к усадебным домам.

Как считать площадь балкона

Балкон и лоджия учитываются в общую площадь квартиры, но с понижающим коэффициентом.

Общая площадь квартиры — это сумма площадей всех помещений квартиры, встроенных шкафов и летних помещений с понижающим коэффициентом.

Если, например, ванная имеет площадь 3,5 кв.м, то в техпаспорте ее площадь инженер БТИ запишет 1 к 1 — 3,5 кв.м.

А летние же помещения (балкон или лоджия) будут иметь меньшую общую площадь квартиры, чем фактически.

Так, расчетная площадь незастекленного балкона будет умножаться на понижающий коэффициент 0,3, т.е. учитывается только 30% от фактической.

Большая Энциклопедия Нефти и Газа

Внутренние возмущения ( бытовые выделения тепла) воздействуют непосредственно на температуру воздуха в помещениях. Отапливаемое помещение ( рис. 6 в), в котором поддерживается постоянная температура за счет отдачи тепла нагревательным прибором, в качестве объекта регулирования, обладает самовыравниванием как на стороне стока, так и на стороне притока.

Отапливаемое помещение является объектом со сложными динамическими свойствами. Наружные возмущающие воздействия поступаю. Внутренние возмущения ( бытовые выделения теплоты) воздействуют непосредственно на температуру воздуха в помещениях.

Все отапливаемые помещения разделяются на зоны, одинаково ориентированные относительно стран света. В каждой зоне выбираются контрольные помещения, в которых устанавливаются датчики регуляторов температуры, соединенных по схеме ( рис. VI.7), аналогичной схеме центрального регулирования.

Закрытое отапливаемое помещение, температура 20 5 С, относительная влажность 65 15 %, атмосферное давление 750 20 мм рт. ст. Вибрации практически отсутствуют; запыленность незначительна. Временное отапливаемое помещение, воздвигаемое при производстве строительных работ в зимнее время. Температура отапливаемых помещений во всех случаях должна быть выше 0 С.

Во избежание взрывов в помещении регуляторного зала температура наружной поверхности отопительных печей более 80 С не допускается. Теплоустойчивостью

Вопрос недели: Расчет платы за отопление подвального помещения в многоквартирном доме?

1. 23.03.2018

Подбор нормативных документов, либо судебной практики после 2014 года, о том, что при расчете платы за отопление подвального помещения в многоквартирном доме принимается 40% от объема помещения.

Сообщаю Вам следующее: Порядок расчета платы за коммунальную услугу по отоплению с учетом утвержденного способа оплаты и наличию (отсутствию) установленных приборов учета тепловой энергии определен , Правил N 354, которыми не установлено, что при расчете платы за отопление подвального помещения в многоквартирном доме принимается 40% от объема помещения.

Так, размер платы за коммунальную услугу по отоплению в помещении в зависимости от наличия (отсутствия) установленных приборов учета тепловой энергии определяется по , и , и приложения N 2 к Правилам N 354, которыми определена площадь помещения, учитываемая при расчете платы за коммунальную услугу по отоплению.

Обоснование: Согласно «ГОСТ Р 56778-2015. Национальный стандарт Российской Федерации. Системы передачи тепла для отопления помещений.

Методика расчета энергопотребления и эффективности», утвержденному и введенному в действие Росстандарта от 27 ноября 2015 года N 2031-ст, отапливаемое помещение представляет собой помещение, в котором заданная температура воздуха поддерживается системой отопления.

, одобренного и рекомендованного к применению Госстроя Российской Федерации от 26 марта 2004 года N ЛБ-2013/9, и таблицы Б.1 приложения Б к данному своду правил предусмотрено, что в отапливаемую площадь здания не включаются площади теплых чердаков и подвалов, неотапливаемых технических этажей, подвала (подполья), холодных неотапливаемых веранд, неотапливаемых лестничных клеток, а также холодного чердака или его части, не занятой под мансарду; отапливаемый подвал — подвал, в котором предусматриваются отопительные приборы для поддержания заданной температуры.

Если необходим расчет в гигакалориях

В случае отсутствия счетчика тепловой энергии на открытом отопительном контуре расчет тепловой нагрузки на отопление здания рассчитывают по формуле Q = V * (Т₁ — Т₂ ) / 1000, где:

• V – количество воды, потребляемой системой отопления, исчисляется тоннами или м 3 ,
• Т₁ – число, показывающее температуру горячей воды, измеряется в о С и для вычислений берется температура, соответствующая определенному давлению в системе. Показатель этот имеет свое название – энтальпия. Если практическим путем снять температурные показатели нет возможности, прибегают к усредненному показателю. Он находится в пределах 60-65 о С.
• Т₂ – температура холодной воды. Ее измерить в системе довольно трудно, поэтому разработаны постоянные показатели, зависящие от температурного режима на улице. К примеру, в одном из регионов, в холодное время года этот показатель принимается равным 5, летом – 15.
• 1 000 – коэффициент для получения результата сразу в гигакалориях.

В случае закрытого контура тепловая нагрузка (гкал/час) рассчитывается иным образом:

• α – коэффициент, призванный корректировать климатические условия. Берется в расчет, если уличная температура отличается от -30 о С;
• V – объем строения по наружным замерам;
• q_о – удельный отопительный показатель строения при заданной t_н.р = -30 о С, измеряется в ккал/м 3 *С;
• t_в – расчетная внутренняя температура в здании;
• t_н.р – расчетная уличная температура для составления проекта системы отопления;
• K_н.р – коэффициент инфильтрации. Обусловлен соотношением тепловых потерь расчетного здания с инфильтрацией и теплопередачей через внешние конструктивные элементы при уличной температуре, которая задана в рамках составляемого проекта.

Расчет тепловой нагрузки получается несколько укрупненным, но именно эта формула дается в технической литературе.

Отопление загородного дома электричеством

Для подобного расчета, при отоплении электричеством, помимо основных параметров введите цену тарифа за электроэнергию. Это облегчит расчет при постоянно меняющихся тарифах.

Калькулятор расхода газа

Калькулятор расхода газа поможет определить примерное количество газа, природного или пропан-бутана, необходимого для обогрева всей площади помещений, при изменении температур (температуры берутся в соответствии с нормами). При расчете отопления природным газом, цена уже внесена в таблицу, изменить не получится.

Достоинства:

• автоматический процесс вычислений;
• простота и удобство использования;
• работает онлайн;
• мгновенный результат;
• выбор необходимых элементов для обогрева (трубы, радиаторы, котлы).

Недостатки:

• неточность (дает приблизительный результат);
• большое влияние на результат температурного режима (вычисления делаются на основе нормативных данных по температуре в определенных районах, которая отличается от реальной на несколько градусов).

После предварительного вычисления на калькуляторе, закажите выезд профессионалов для детального рассмотрения отапливаемого помещения, точного определения стоимости обогрева и необходимых комплектующих узлов для бесперебойной работы оборудования.

При вычислении показателя учитывайте коридоры и помещения, в которых не будут установлены приборы обогрева, но также нуждающиеся в отоплении (коридор; кладовая; прихожая).

Простые способы вычисления тепловой нагрузки

Любой расчет тепловой нагрузки нужен для оптимизации параметров системы отопления или улучшения теплоизоляционных характеристик дома. После его выполнения выбираются определенные способы регулирования тепловой нагрузки отопления. Рассмотрим нетрудоемкие методики вычисления этого параметра системы отопления.

Зависимость мощности отопления от площади

Таблица поправочных коэффициентов для различных климатических зон России

Для дома со стандартными размерами комнат, высотой потолков и хорошей теплоизоляцией можно применить известное соотношение площади помещения к требуемой тепловой мощности. В таком случае на 10 м² потребуется генерировать 1 кВт тепла. К полученному результату нужно применить поправочный коэффициент, зависящий от климатической зоны.

Предположим, что дом находится в Московской области. Его общая площадь составлять 150 м². В таком случае часовая тепловая нагрузка на отопление будет равна:

Главным недостатком этого метода является большая погрешность. Расчет не учитывает изменение погодных факторов, а также особенности здания – сопротивление теплопередачи стен, окон. Поэтому на практике его использовать не рекомендуется.

Укрупненный расчет тепловой нагрузки здания

Укрупненный расчет нагрузки на отопление характеризуется более точными результатами. Изначально он применялся для предварительного расчета этого параметра при невозможности определить точные характеристики здания. Общая формула для определения тепловой нагрузки на отопление представлена ниже:

Где q° — удельная тепловая характеристика строения. Значения нужно брать из соответствующей таблицы, а – поправочный коэффициент, о котором говорилось выше, Vн – наружный объем строения, м³, Tвн и Tнро – значения температуры внутри дома и на улице.

Таблица удельных тепловых характеристик зданий

Предположим, что необходимо рассчитать максимальную часовую нагрузку на отопление в доме с объемом по наружным стенам 480 м³ (площадь 160 м², двухэтажный дом). В этом случае тепловая характеристика будет равна 0,49 Вт/м³*С. Поправочный коэффициент а = 1 (для Московской области). Оптимальная температура внутри жилого помещения (Твн ) должна составлять +22°С. Температура на улице при этом будет равна -15°С. Воспользуемся формулой для расчета часовой нагрузки на отопление:

По сравнению с предыдущим расчетом полученная величина меньше. Однако она учитывает важные факторы – температуру внутри помещения, на улице, общий объем здания. Подобные вычисления можно сделать для каждой комнаты. Методика расчета нагрузки на отопление по укрупненным показателям дает возможность определить оптимальную мощность для каждого радиатора в отдельно взятом помещении. Для более точного вычисления нужно знать среднетемпературные значения для конкретного региона.

Такой метод расчета можно применять для вычисления часовой тепловой нагрузки на отопление. Но полученные результаты не дадут оптимально точную величину тепловых потерь здания.

Информация по назначению калькулятора

Калькулятор теплопотерь предназначен для расчета примерного количества тепла, теряемого помещением через ограждающие конструкции в единицу времени в самую холодную пятидневку выбранного населенного пункта (по актуализированной редакции СП 131.13330.2012).

Информация актуальна на 2023 год.

Данные расчеты являются достаточно приблизительными, так как невозможно учесть абсолютно все факторы, влияющие на тепловые потери, а полученные результаты необходимо проверять экспериментально, для подтверждения расчетов. Ошибки в конструкции стен так же могут значительным образом повлиять на фактические теплопотери. Например, образование конденсата внутри стеновой конструкции может значительно увеличить теплопроводность теплоизолирующего материала в зимний период.

Также на общие теплопотери влияют разность наружной и внутренней температур, солнечная радиация, атмосферные осадки, ветра и другие факторы. Моделирование процессов тепловых потерь целого здания является актуальной проблемой. Зная теплопотери здания, можно переходить к выбору мощности и вариантов системы отопления.

Для снижения тепловых потерь здания необходимо использовать максимально эффективные теплоизоляционные материалы

Особенно стоит уделить внимание кровле, так как именно через нее наружу уходит наибольшее количество тепла из помещения. Для поддержания комфортного внутреннего микроклимата, а так же снижения финансовых затрат на отопление, необходимо соблюдать правильный баланс утепления всех ограждающих конструкций

Примерное минимальное качество утепления наружных стен

• Хорошее:

~ 300 мм Дерево + 100 мм Полистирол/Каменная Вата

~ 500 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 100 мм Полистирол/Каменная Вата

~ 400 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 200 мм Полистирол/Каменная Вата

Среднее:

~ 300 мм Дерево + 50 мм Полистирол/Каменная Вата

~ 400 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 50 мм Полистирол/Каменная Вата

~ 200 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 100 мм Полистирол/Каменная Вата

Плохое:

~ 200 мм Дерево

~ 200 мм Газо- и пенобетон

~ 100 мм Газо- и пенобетон + 120 мм Кирпич

~ 300 мм Керамзитобетон

~ 250 мм Кирпич

Порядок работ для расчета тепловой нагрузки

Для того, чтобы провести перерасчет тепловых нагрузок для эксплуатируемых объектов и зданий, а также для подключения новых объектов к системе отопления, необходимо:

• Собрать исходные данные об объекте.
• Провести энергоаудит объекта.
• Сделать расчет тепловых нагрузок на отопление, ГВС и вентиляцию на основании энергоаудита и полученной исходной информации.
• Составить технический отчёт.
• Согласовать отчет в теплоснабжающей организации.
• Заключить или изменить договор с теплоснабжающей организацией (например, МОЭК).

Далее мы детально рассмотрим каждый шаг.
