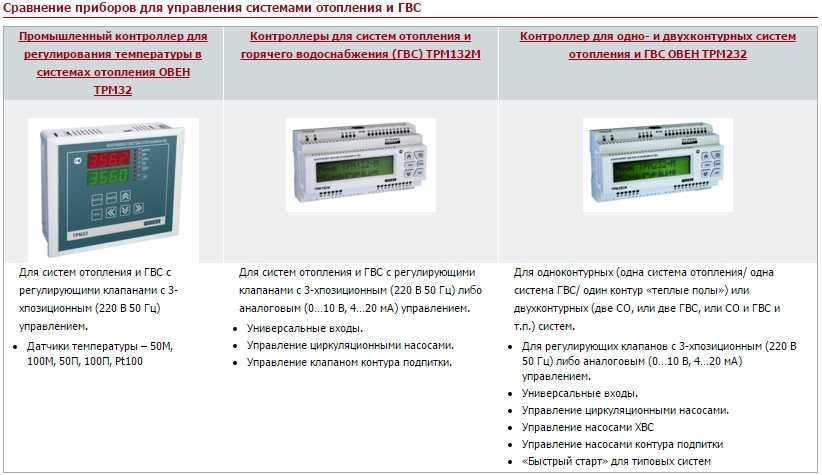

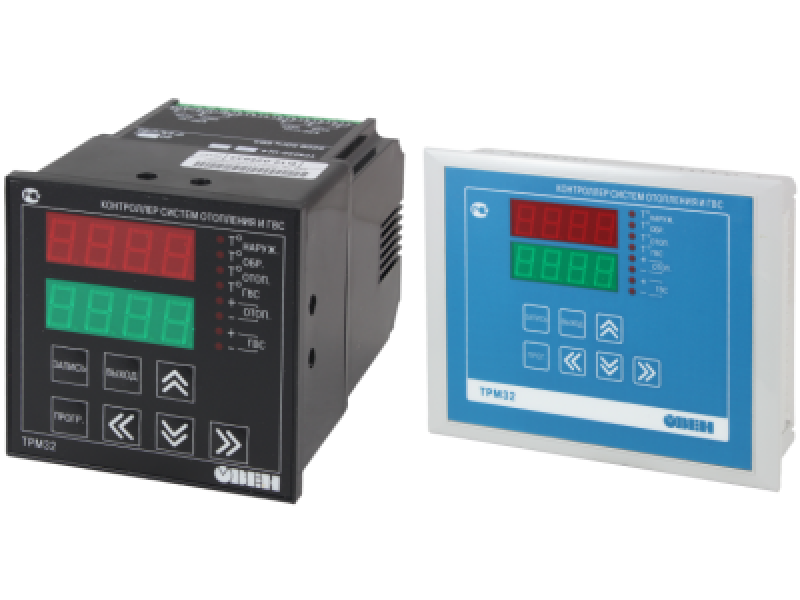

Контроллер для отопления с гвс овен трм32

Какой отопительной системой можно управлять удаленно?

Сами системы обогрева за прошедшее время изменились очень сильно. Сейчас в загородных домах чаще всего стоят двухтрубные системы, в которых осуществляется принудительная циркуляция. Специальный насос прокачивает по всему объему теплоноситель, и он, благодаря гребенке-распределителю, может подаваться практически к каждому отопительному прибору.

Дистанционное управление отоплением дома

В данной системе создается повышенное давление, а для того, чтобы защитить систему от разрушений используется узел безопасности. Когда уровень давления перейдет черту критического, то автоматически сработает предохранительный клапан, что снимет угрозу повреждения для отопительной системы. В дальнейшем она может продолжать функционировать в обычном режиме.

Вот эти два фактора – возможность поступления теплоносителя к любому нагревательному прибору и блок безопасности системы отопления могут считаться основными, чтобы реализовать дистанционное управление отоплением.

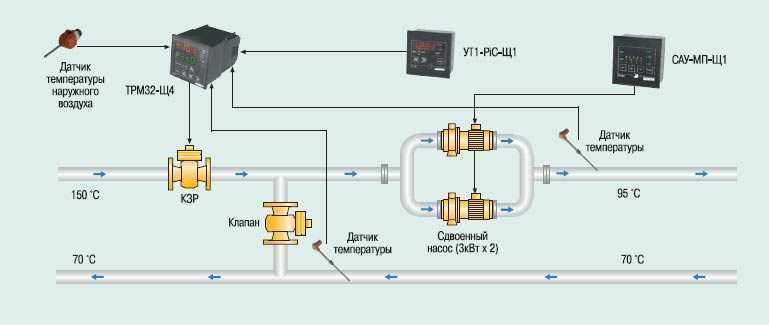

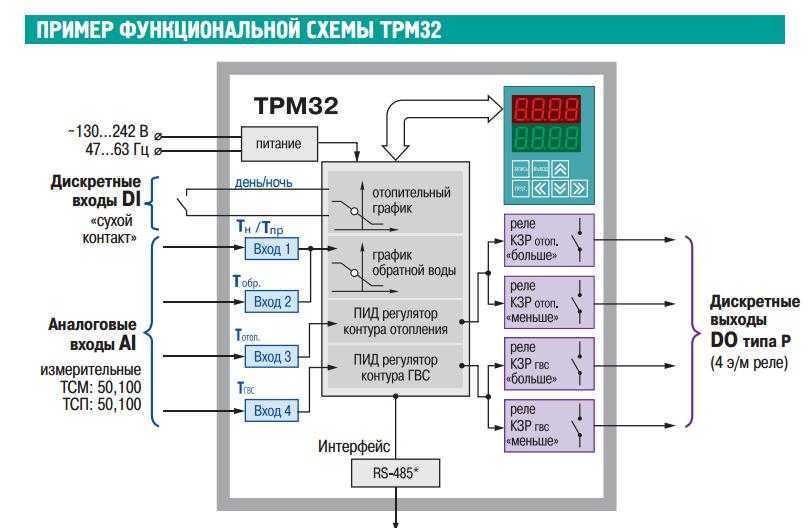

Схема управления нагревательной системой

Защита от аварийных режимов работы

Общие функции защиты

• Автоматическое включение резервного насоса при неисправности рабочего
• Защита насосов от «сухого» хода.
• Запрет перезапуска насоса после снятия сигнала «сухой ход» (функция может быть отключена)
• Остановка в любом режиме управления всех насосов, работающих в технологическом контуре, по внешней команде, поданной на вход контроллера для этого контура
• Автоматическая смена рабочего и резервного насосов с заданной периодичностью для их равномерного износа
• Возможность задания диапазонов, ограничивающих изменение пользователем значений уставок регулирования и блокировки
• Возможность установки для каждого из регулирующих клапанов минимальной и максимальной степени открытия
• Возможность установки для каждого из регулирующих клапанов режима работы. При установленном режиме работы положение клапана связано с состоянием циркуляционных насосов. Т.е. в зависимой системе отопления при отключении насоса клапан устанавливается в максимально заданное открытое состояние, что защищает систему отопления от замораживания. В независимой системе отопления и в системе ГВС – клапан устанавливается в минимально заданное открытое состояние, что защищает теплообменник от закипания. При неустановленном режиме работы при отключении насоса клапан будет продолжать регулирование температуры
• Возможность автоматического контрольного открытия/закрытия (прогона) регулирующих клапанов с заданной периодичностью во избежание их «залипания» в периоды длительной остановки системы
• Внесение каких-либо изменений в программу контроллера возможно только при введении пароля

Защиты в системе подпитки независимой системы отопления

• Автоматическое включение подпиточного насоса, выбранного рабочим, при понижении давления во внутреннем контуре независимой системы отопления
• Возможность установки временной задержки при включении подпитки по сигналу о понижении давления, для получения подтверждения о его устойчивом снижении
• Автоматическое выключение всех насосов через заданный интервал времени для исключения подпитывания системы, в которой происходит утечка теплоносителя

Защиты в системе горячего водоснабжения по схеме с баком-аккумулятором

Автоматическое выключение загрузочного насоса, выбранного рабочим, при повышении температуры в баке-аккумуляторе

Защита котлов

• Запрет включения котлов в любом из режимов управления оборудованием при неработающем сетевом насосе
• Временная задержка выключения сетевого насоса при выключении работы котлового контура для съема тепла с котлов
• Автоматическая смена очередности включения котлов для их равномерного износа
• Автоматическое выключение работающих котлов при превышении температуры теплоносителя в общем трубопроводе на выходе из котлов
• При выборе пользователем в котловом контуре в качестве регулируемого параметра температуры подающего теплоносителя, автоматическое переключение контура регулирования на регулирование температуры обратного теплоносителя при ее текущем значении ниже заданной уставки.

Управление

• Перечень управляющих сигналов:
  • Насосы (сетевые, циркуляционные, подпиточные и загрузочные)

    дискретная команда на включение/отключение (см. примечание 2)

  • Регулирующие клапаны
    • • • аналоговое управление (0-10)В
        • 3-х позиционное управление с напряжением питания ~ 24В
• Клапан в системе подпитки

  дискретная команда на открытие/закрытие (см. примечание 2)

Примечание 2.Особенности подключения подпиточных насосов и подпиточного клапана см. в разделе «Схемы подключения» закладка 1 «Отопление + отопление»

• Выбор последовательности работы котлов при их каскадном включении/выключении в меню контроллера
• Возможность управления в каждом из технологических контуров, в том числе и в контуре подпитки независимой системы отопления и в контуре циркуляции теплоносителя в системе ГВС с баком-аккумулятором (загрузочный насос), группой из двух насосов (1 рабочий и 1 резервный) (см. Примечание 3) Примечание 3. Возможность управления группами из двух подпиточных насосов в системах отопления или двух загрузочных насосов в системах ГВС имеет некоторые ограничения (см. раздел «Схемы подключения»).
• Выбор пользователем одного из насосов в каждой группе «резервным» в меню контроллера
• Автоматический выбор в каждой группе насосов «рабочий» и «резервный» (после безаварийной остановки насоса при последующем пуске включится тот насос, который до этого не работал)
• Выбор варианта работы подпиточного контура – включение и выключение по одному сигнализатору давления или по двум.
• Возможность включения функции перезапуска циркуляционного насоса после сбоя питания (Функция реализована для циркуляционных насосов,посколку живительные и загрузочные насосы включаются автоматически по своим датчикам)
• Режимы управления оборудованием (в каждом из технологических контуров выбирается отдельно):
  • «ручной» – с лицевой панели контроллера или из меню контроллера (см. инструкцию)
  • «дистанционный» – по интерфейсу из системы диспетчеризации
  • «автоматический» – по логике управления, зашитой в программе контроллера

Insolo.

Зональный коммуникатор Insolo Pro Aqua стоит 14135р.

Это устройство явно больше чем клеммная коробка. Коммуникатор может регулировать температуру подающего теплоносителя напольного отопления, в зависимости от температуры наружного воздуха, а также контролировать и исключать его перегрев выше 55 °С, путём регулирования сервопривода смесительного клапана, с использованием дополнительного датчика температуры наружного воздуха.

Коммуникатор имеет релейные выходы для управления работой котла и циркуляционного насоса.

Режим ночного понижения температуры теплоносителя. Защита от отсутствия теплоносителя.

ЖК дисплей, отображающий состояние входов и выходов. Программирование с панели коммуникатора.

Есть модель без дисплея и кнопок, но с Wi-Fi.

В принципе, задан уровень, к которому надо стремиться производителям подобных устройств.

Популярные модели

GSM-сигнализация Sapsan

GSM-модули необходимо подбирать в зависимости от типа котельного оборудования и предъявляемых требований к контроллеру.

Самыми известными моделями являются:

• Кситал GSM с модификациями 4Т, 8Т и 12Т.
• Sapsan Pro 6 – для любого котельного оборудования, подключение 10 номеров.
• Telcom 2 – только для De Dietrich, до 5 номеров.
• Vitocom 100 – только для Viessmann, можно подключить не более двух номеров.
• Logomatic PRO GSM – только для Buderus, максимальное количество номеров – 16 штук.

Система контроля «Кситал»

На рынке GSM-сигнализаций для отопительного оборудования бесспорным лидером является система Кситал.

Это мощная комплексная система удаленного управления, поскольку во многих случаях охватывает не только отопление, но и безопасность жилища.

Модуль аккумулирует данные о температуре в помещении, бассейне, давлении в контурах, собирает показания от датчиков безопасности, одновременно регулирует температурный режим помещения в заданном диапазоне.

GSM-модуль для котла Кситал 4Т

Существует несколько модификаций Кситал – GSM-4Т, GSM-8Т и GSM-12Т. Они отличаются между собой количеством контрольных зон – 4, 8 и 12.

В каждый прибор аналоговый термодатчик, а также по пять внешних цифровых датчиков, которые непрерывно ведут измерение температуры. Через 30 секунд после срабатывания датчиков, Кситал отправит по телефонным номерам сообщение (можно настроить отключение оборудования при срабатывании сигнализации).

Пользователи могут регистрировать до 10 номеров, в том числе и обычных – городских.

Порядок запуска

Первоначальный запуск системы довольно прост, нужно только выдержать последовательность действий:

1. Вставить в контроллер чистую sim-карту.
2. Включить в электрическую сеть адаптер питания.
3. Позвонить по мобильному телефону на номер вставленной sim-карты.

Контроллером создаются начальная настройка, шаблоны списков рассылки голосового дозвона, с помощью АОНа в них будет внесён и номер вашего телефона. Запуск системы завершён.

Примерно через минуту можно сделать контрольную проверку. Для этого снова позвонить на sim-карту контроллера. После сброса звонка должно прийти ответное sms-сообщение с информацией о температуре в котле и в помещении, состоянии входов контроллера, наличие сети и взятии объекта под охрану.

В комплекте поставки «Кситал» предусмотрен аккумулятор, с помощью которого модуль может продолжать работу при отключении от электрической сети. Рекомендуем заблаговременно обзавестись бесперебойником для газового котла, так как аккумулятора модуля хватает лишь на короткое время.

Максимальная эффективность работы всей системы обеспечивается не только оптимальной схемой её подключения и наличию автоматики, но и от места установки и технических параметров батарей отопления. В этом смысле вертикальные радиаторы отопления обладают множеством преимуществ.

Какую программу выбрать для гидравлического расчета системы отопления?

Архивирование

     Контроллер выполняет архивирование всех данных, которые могут понадобиться для анализа работы системы. Архив состоит из двух частей. В «архиве параметров» фиксируются значения всех параметров через заданные промежутки времени. В «журнале событий» записываются события при их появлении с указанием времени начала и конца события. К событиям относятся включения и выключения оборудования, срабатывание защит оборудования от аварийных режимов, появление аварийных сигналов.     Емкость «архива параметров» составляет 437 точек, «журнала событий» — 408 точек. В каждом из них ячейки памяти заполняются последовательно. При заполнении последней ячейки следующая информация опять записывается в 1-ю, а информация, записанная в ней ранее, стирается.

Контроллер-концентратор Beok CCT-10 на 8 каналов.

Это прибор из магазина на AliExpress Shanghai Beok Controls.

Стоит 2720р.

Есть также в ассортименте магазина подобный концентратор, но с возможностью подключить радио-терморегуляторы.

Модели-близнецы: MincoHome Discount Store, Vancoo Electric Store и в магазине Guangdong Store.

Паспорт на Яндекс диске CCT-10 Hub Controller.pdf.

Изучим в паспорте схемы соединений.

Не совсем понятно — подойдет ли для терморегуляторов, которые выдают 220В. Но цена — дешевле чем сделать самому — стимулирует эксперименты.

PS. Это устройство в итоге я и заказал для своей задачи. Обзор и тестирование в статье: Тестирование контроллера теплых полов Beok CCT-10.

Схема системы отопления с погодозависимой автоматикой для электрокотла

погодозависимой автоматикойТРЦ-04

Фигура 1. Принципиальная схема системы отопления с электрокотлом ЭВАН и погодозависимой автоматикой на основе терморегулятора ТРЦ-04 .

На схеме при взгляде слева направо размещены: электрический котёл и его циркуляционный насос, аккумулятор тепла (АТ), трёхходовой смесительный кран (клапан) с электрическим сервоприводом, циркуляционный насос системы отопления, радиаторы (батареи) системы отопления,
объединённые трубопроводами; включение и выключение электрокотла, циркуляционных насосов, электрического сервопривода трёхходового смесительного крана, осуществляется российским погодозависимым контроллером ТРЦ-04 по специальному алгоритму для 2-х тарифного учёта электроэнергии.

Фото 1. Погодозависимый терморегулятор МАПК ТРЦ-04 в работе.

Терморегулятор способен управлять одним или двумя независимыми контурами системы отопления , а также системой горячего водоснабжения, содержащей бойлер косвенного нагрева.

Экономия электроэнергии погодозависимым контроллером

Проведенные эксплуатационные испытания системы отопления с погодозависимым контроллером ТРЦ-03 и газовым котлом позволили получить эмпирическую функциональную зависимость экономии энергии от перепада температуры уличного воздуха за сутки.
Этот же график можно применить для терморегулятора МПК ТРЦ-04, принимая во внимание, что реальная экономия электроэнергии может быть несколько больше за счёт более высокого КПД электрического котла.

Фигура 2. Экономия электроэнергии при работе электрического котла с погодозависимым контроллером ТРЦ-03 / МПК ТРЦ-04.

Особенности применения ТРЦ-04 в системе отопления с электрическим котлом

Фото. 2. Российский многофункциональный адаптивный погодозависимый контроллер ТРЦ-04.

• для работы в системах отопления офисных и промышленных зданий, средних и больших загородных домов, коттеджей, многоэтажных домов, индивидуальных тепловых пунктов, а также для монтажа в мини-котельных различных производственных и складских объектов;
• адаптивное погодозависимое регулирование с учётом температур воздуха в каждом помещении ;
• два контура системы отопления с управлением двумя сервоприводами смесительнык клапанов;
• контур системы горячего водоснабжения ;
• рациональное управление электрокотлом с тепловым аккумулятором и всей системой отопления для 2-х тарифного учёта электроэнергии;
• монтаж на DIN-рейку;
• цифровые термодатчики для измерения температуры теплоносителя;
• цифровые термодатчики для измерения температуры воздуха на улице;
• цифровая светодиодная индикация;
• сорок встроенных погодозависимых кривых регулирования;
• корректировка наклона погодозависимых кривых системы отопления;
• летний/зимний/автоматический режимы работы системы отопления;
• ночной режим работы;
• управление циркуляционными насосами;
• управление сервоприводами трехходовых кранов с напряжением питания 220-230 В*.

* применимы сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO}, либо аналогичные сервоприводы других известных изготовителей [например, электроприводы ESBE серии ARA600 трехточечные 230В переменного тока).

Мощность котла

Выбор мощности котла производится по параметрам отапливаемой площади. Мощность котла зависит от объема помещений и теплопроводности ограждающих конструкций – стен, окон, пола, потолка, дверей и так далее. Точный расчет производится по специальным методикам, но можно провести и укрупненный расчет.

В основе укрупненного расчета лежит показатель количества тепла, требуемый для отопления 1 квадратного метра площади. Этот показатель для помещений со средними показателями тепловой изоляции составляет 100 Ватт. Он актуален для помещений с высотой потолка не более 2,7 метра. При больших значениях высоты показатель увеличивается на 25 – 30%.

Для отопления дома общей площадью (например) в 150 квадратных метров (с высотой потолка менее 2,7 метра) потребуется тепловая мощность в 15 кВт. Кроме этого, в производительность котла закладываются следующие дополнительные величины:

• Резерв мощности – минимум 15 – 20%;
• Производство горячей воды – минимум 30%.

При наличии собственного котла имеет смысл возложить на него производство горячей воды. Закладываемая величина является расчетной и зависит от уровня водопотребления. Уровень потребления воды зависит от количества проживающих в доме человек и частоты использования горячей воды. Общие расчеты говорят о том, что эта величина составляет обычно не менее 30% от тепловой мощности котла.

Резерв мощности необходим для обеспечения нормального режима работы котла. При недостатке мощности оборудование работает в предельном режиме – это значительно сокращает срок службы котла.

По приведенным показателям вычисляется общая мощность котла. Для дома площадью 150 квадратных метров и собственным производством горячей воды (для нужд семьи из 3 человек) мощность составит 23,4 кВт. Округляя в большую сторону, выбирается котел мощностью 24 кВт.

После определения конкретного вида и модели котла производят выбор приборов отопления.

Обзор умных GSM-розеток

GSM розетка Express Power

Популярная GSM-розетка Express Power позволяет удаленно управлять электричеством. Работа с внешними устройствами, через приложение для Андроида, iOS. Интеллект устройства позволяет защитить закрытое помещение от нежелательных гостей. Охранная система включает при тревоге сирену, совершает звонок на телефон, отправляет смс.

Express Power

iSocket

К многофункциональной GSM-розетке iSocket можно подключать дополнительные датчики, превращая ее в сигнальное устройство против пожаров и для усиленной охраны. Встроен датчик температуры, реагирующий на изменение климата в помещении. Электроприборы работают по графику или по командам с телефона. Устройство может включать-выключать электричество, радио, телевизор, чтобы спасти дом от воров. В распоряжении 100 смс-команд.

Senseit GS2 M

Доступная и полезная GSM-розетка Senseit GS2-M имеет встроенный температурный датчик для создания климат-контроля. При необходимости можно перейти на управление вручную. Розетка может действовать по расписанию, по таймеру. Устройство имеет выгодную цену и простой функционал. Установка и управление — просты, розетка надежная и работает везде, где есть сигнал мобильных операторов.

Smart Switch

Домашняя GSM-розетка Smart Switch может включать и выключать любые приборы, после звонка или посылки смс. При работе не отмечаются перебои с сетью. Хорошо, что прибор функционирует при любой температуре, не отключается даже при минус 20 градусах. На корпусе кнопки с обозначением функций. Использование прибора легкое, нужно всего лишь установить сим-карту и подключить электроприбор до 2,2 кВт.

Sapsan Pro 10

Популярная GSM-розетка Sapsan Pro используется для переключения приборов дистанционно. Для этого достаточно включить бытовую технику в сеть через эту розетку. Управление происходит посредством отправки смс с обычного мобильного телефона. Функция термостата реализуется благодаря датчику. Можно удаленно перезагружать сервер, компьютер, активировать обогреватели дома и на даче, получать уведомления о температуре внутри жилья и других параметрах, включать кофеварку, холодильник.

Розетка может использоваться по таймеру, вручную, с отсрочкой, по звонку и смс.

Мегафон GS1

Попробуйте в действии GSM-розетку от Мегафона с датчиком температуры, ей вы сможете управлять через приложение на Андроиде, голосовой вызов или посылку смс. Если электропитание вдруг отключится, то система оповестит хозяина. Предельная мощность — 3 кВт. Из любого места можно управлять розеткой. Работа возможна на автомате по заданному пользователем расписанию.

Устройство помогает регулировать холодильное и обогревательное оборудование, позволяет держать температуру воздуха в определенном диапазоне. Автоматика оповещает пользователя через смс о климате в помещении. Емкий конденсатор позволяет владельцу узнать об аварийном отключении электроэнергии.

Телеметрика KIT RU0065

Автоматическая контролирующая электроприборы розетка Телеметрика KIT RU0065 имеет температурный датчик. Возможна работа по графику или сообразно температуре. Управление по смс или через Андроид. Можно пользоваться устройством для изменения параметров отопительной системы, регулировки полива растений и других полезных бытовых целей. Контроль доступен из любого места, где есть мобильная сеть. Интернет не требуется. Возможная нагрузка — 3,5 кВт. Розетка сообщает об отключении и подключении электричества. После перебоев настройки сохраняются.

БиЛюкс S20 WiFi розетка

Умное устройство для дома БиЛюкс может передавать данные через Wi-fi. Пользователь выбирает команды в мобильном приложении на смартфоне, а розетка воспринимает их через домашний беспроводной интернет. У европейской розетки нет заземления. Пользователь может вручную или удаленно включать и выключать приборы в доме. Электрооборудование может самостоятельно работать на автомате, подключаться и отключаться по таймеру. Корпус изготовлен из прочного пластика.

Обзор лучших GSM розеток представленных на рынке

Китайская торговая площадка Али экспресс — это низкие цены в руб, бесплатная доставка и огромное множество моделей умных розеток.

Однако для гарантий работоспособности рекомендуется приобретать модели от проверенных брендов.

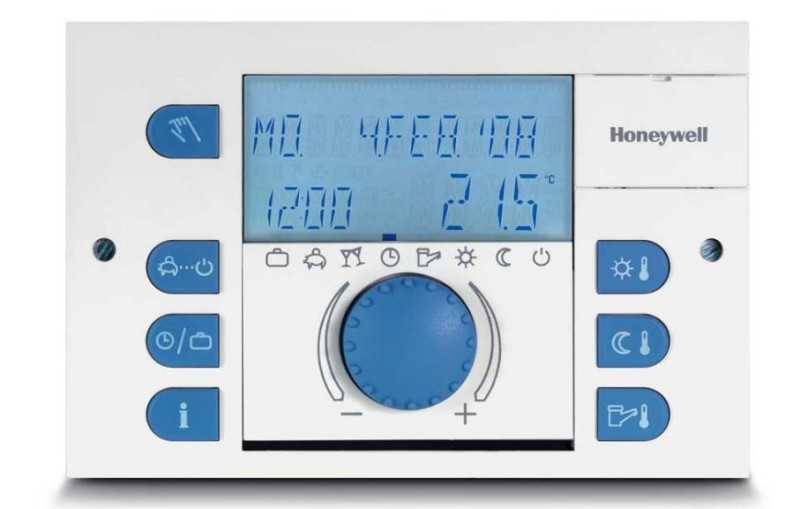

Принцип погодозависимого регулирования отопления

Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка — это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.
Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.

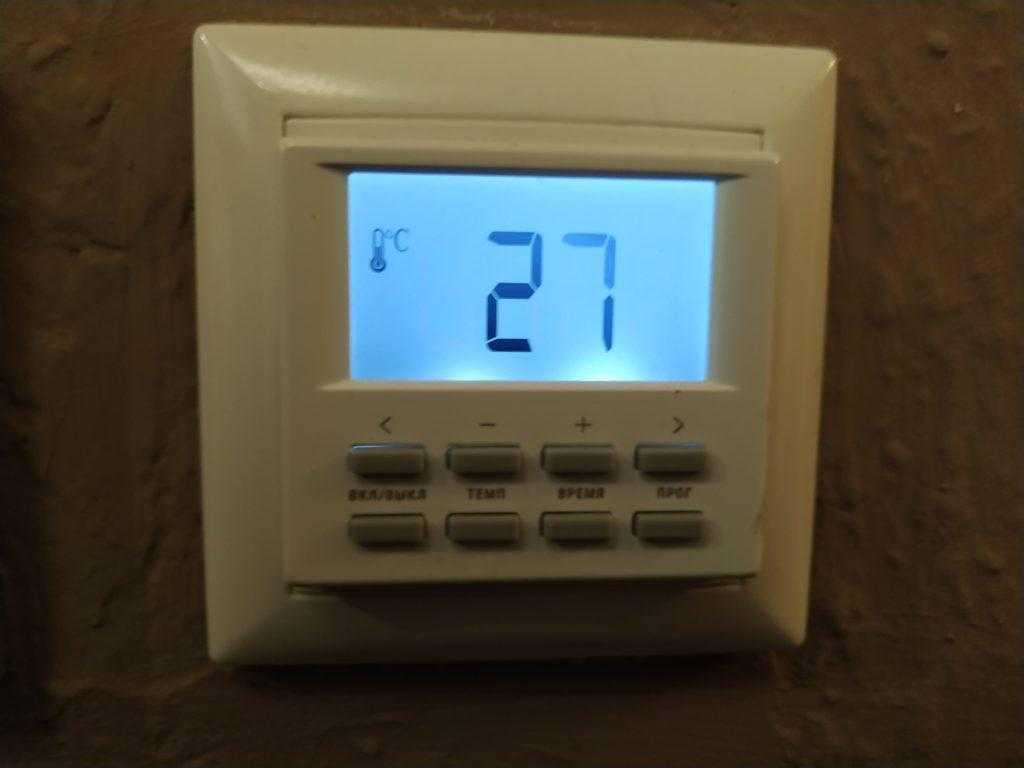

Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении — температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически — самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.

Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой

Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.
Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.


Варианты контроля через смартфон

Контролировать работу модуля можно несколькими способами.

Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.

• Android;
• iOS;
• Microsoft Phone.

Предусмотрено несколько вариантов управления газовым котлом по gsm:

• автоматический, не требующий участия человека;
• передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
• передача смс команд, которые способна распознавать автоматическая система котла;
• непосредственное управление через систему gsm, которая подключена к блоку.

Преимущество данного дистанционного управление газовым котлом в том, что осуществляется постоянный контроль над его работой, независимо от удаленности владельца. Тем более чтобы контролировать работу системы можно с нескольких телефонов.

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера

Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим

Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.

Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.

Система дистанционно управления отоплением «ГАЛАН-GSM» от компании «ГАЛАН».

ГАЛАН-GSMГАЛАН-GSM

•         Возможность управлять включением/отключением котла и контроллером «НАВИГАТОР«.

•         Контроль температуры системы отопления по температуре помещения встроенным датчиком.

•         Регулировка температуры системы отопления по температуре одного из выносных термодатчиков.

•         Точность контроля температуры по установленному значению с гистерезисом +-1 гр. Цельсия.

•         Предупреждение при выходе за уставки температуры системы отопления.

•         Индикация пропадания/появления напряжения сети.

•         Управление двумя независимыми устройствами (три реле с переключающимся контактом).

•         Организация охранной системы с электронными, программируемыми ключами.

•         Подключение внешнего микрофона. (Прослушивание помещения)

•         Подключение датчиков разбития стекла, датчиков движения, датчиков открытия дверей. (до 4х зон)

•         Возможность смотреть температуру до 5 помещений, а также выбирать по какому из датчиков регулировать температуру системы отопления.

•         Наличие реле включения сирены.

Впечатляющий функционал не так ли? Можно организовать управление не только температурой системы отопления, но и включением допустим света в доме вечером, водонагревателя или других устройств, например прожектора при подъезде к даче. А интегрированный простой функционал охранки — позволит быть в курсе, что дома все отлично.

ДАТЧИКИ ТЕМПЕРАТУРЫ

Основная цель усложнения любой си­стемы отопления — обеспечение макси­мального комфорта при минимуме затрат тепловой энергии. Для этого требуются температурные датчики. Тогда систему реально запрограммировать на автомати­ческую регулировку.

Существует три разновидности такой регулировки: «по воде», «по температуре» и «по погоде». Чем больше возможностей управления, тем экономнее будет расходо­ваться тепло, тем больше будет условий для создания комфорта, но и цена системы воз­растёт.

Датчики температуры жидкостей в кон­турах отопления и ГВС мы не рассматри­ваем — они относятся больше к системе управления котлом. Также очевидно, что для подачи воды заданной температуры потребуются исполнительные механизмы: насосы и регуляторы производительности на каждом контуре.

Самый простой способ регулирова­ния — «по воде» — используется во всех городских квартирах с центральным ото­плением. В радиаторы подаётся вода задан­ной температуры, теоретически регулятор (кран) есть на каждой батарее, а на прак­тике его никто не трогает. На самом деле в центральной котельной, конечно, есть свои системы регулирования, но обратной связи между ней и жильцами фактически нет, температура воды задаётся централи­зованно, отрегулировать её пользователь не в силах. Даже если он начнёт звонить в обслуживающую организацию и ругать­ся — не факт, что это приведёт к какому-либо результату в приемлемое время. Та­кое регулирование очень инерционно.

Если систему дополнить датчиками температуры в помещении, появляется возможность экономии: по достижении заданной температуры воздуха можно снизить нагрев и поддерживать её в задан­ных рамках, управляя температурой воды и производительностью каждого контура. Это уже лучше, но только при условии, что наружная температура не меняется. Инер­ционность системы есть и тут, причём чем лучше теплоизоляция, тем позже датчик в помещении среагирует на изменение на­ружной температуры.

Самый удобный и экономный способ — погодозависимое регулирование. К системе подключается датчик внешней температу­ры. Его ставят на наружной стене, жела­тельно на северной или северо-западной стороне, в месте, защищённом от ветра и попадания прямых солнечных лучей. С помощью такого датчика регулируют температуру котловой воды в зависимости от наружной. Ещё лучше, если уличный датчик работает совместно с датчиками внутри помещения.

Сам датчик стоит недорого, управляю­щая электроника тоже не сильно услож­няется, а экономия от погодозависимого регулирования достигает 20—30 %.

Готовый комплект ТРЦ-03 ГВС

Готовый комплект ТРЦ-03 ГВС содержит кроме устройства два цифровых датчика температуры, установленные в нержавеющие стальные гильзы с уплотнениями-фиксаторами.

Фото 2. Контроллер ТРЦ-03 ГВС в работе.

Устройство способно управлять одним контуром системы отопления — двумя нагрузками одновременно: циркуляционным насосом ; сервоприводом трехходового смесительного крана (клапана) , например, могут применяться сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 либо аналогичные сервоприводы других изготовителей например, сервоприводы ESBE серии ARA600 трехточечные 230В переменного тока>, с целью поддержания целевой температуры теплоносителя на заданном уровне по выбранной погодозависимой кривой, с отображением контролируемых температур от термодатчиков на встроенном светодиодном индикаторе.

Готовый комплект ТРЦ-03 ГВС

Готовый комплект ТРЦ-03 ГВС содержит кроме устройства два цифровых датчика температуры, установленные в нержавеющие стальные гильзы с уплотнениями-фиксаторами.

Фото 2. Контроллер ТРЦ-03 ГВС в работе.

Устройство способно управлять одним контуром системы отопления — двумя нагрузками одновременно: циркуляционным насосом ; сервоприводом трехходового смесительного крана (клапана) , например, могут применяться сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 либо аналогичные сервоприводы других изготовителей например, сервоприводы ESBE серии ARA600 трехточечные 230В переменного тока>, с целью поддержания целевой температуры теплоносителя на заданном уровне по выбранной погодозависимой кривой, с отображением контролируемых температур от термодатчиков на встроенном светодиодном индикаторе.

Преимущества блоков управления

Основное достоинство – оптимально отлаженный режим работы котла, регулировка расхода газа и функция программирования нужного режима. Это удобно при частом отсутствии жильцов.

Современные контроллеры целиком управляют работой отопительного прибора, регулируют режим нагрева, учитывая погодные условия.

Практически все газовые котлы оснащаются внешним блоком управления газовым котлом – микроконтроллера, если он отсутствует в комплектации. Этот блок позволяет задавать режим работы на конкретный период, например на неделю.

Блок управления распределяет потоки тепла на несколько водяных систем, что упрощает обогрев в домах и квартирах. Например, корректировка работы коллектора, обогревающего пол.

Выставив с точностью до градуса все необходимые параметры, пользователь может самоустраниться, все ошибки и проблемы в работе БУ высвечивает на дисплее.

Выбор прибора

Такой прибор особенно важен для тех случаев, когда жильцы часто отсутствуют дома. Подсоединив это устройство к клеммам управления котла, датчикам температурного режима на улице и в помещении, можно в автоматически управлять изменением работы горелки.

На что стоит обратить внимание при выборе контроллера:

• Число компонентов, применимых к управлению. В отдельных моделях их количество может достигать 15.
• Частота обновления ПО. Некоторые разновидности контроллеров систем отопления и горячего водоснабжения подключаются непосредственно к ПК, а на официальном сайте производителя всегда можно скачать последнюю версию обновления.
• GPS-блок. Если он есть в комплекте с контроллером, то становится возможным дистанционное управление системой отопления и горячего водоснабжения.

При необходимости получения профессиональной консультации в выборе контроллера лучше обратиться к специалисту.
