Отопление производственных помещений: что лучше, необычные радиаторы и виды систем

Производственное отоплениеcolor

Производственное отопление — система мероприятий направленных на создание благоприятных условий для осуществления производственной деятельности. Основной задачей производственного отопления является поддержание комфортной для рабочего температуры на рабочем месте что, как правило, способствует увеличению производительности труда. Поддержание оптимальной температуры необходимо так же и для защиты оборудования от резких перепадов тепла которое может привести к выходу из строя станков и аппаратуры что приводит к лишним финансовым затратам на их ремонт или замену. Перед руководством, поставившим задачу организации производственного отопления, возникают сложные вопросы, которые необходимо решить наиболее оптимальным способом. Сразу встаёт проблема, каким образом достичь этой цели затратив при этом минимальное количество средств. Прежде всего, предприниматель должен учесть климатические особенности местности, на которой требуется произвести производственное отопление. Для регионов города Москвы или Санкт-Петербурга это будут одни условия с характерным климатом для этой местности для Тюмени или Якутии совсем другие обусловленные сильными морозами и ветрами в зимний период. Учёт всех этих особенностей приводится в анкетеcolor>на расчёт тепловых потерь производства представленной на сайте.

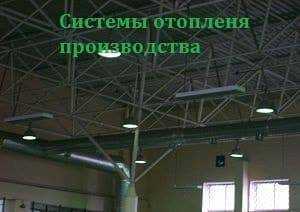

Системы отопления производстваcolor>

Системы отопления производства — технические средства позволяющие создать на рабочих местах приемлемые климатические условия для осуществления производственной деятельности. Наиболее распространёнными на сегодняшний день являются системы отопления производства инфракрасные, воздушные и водяные. Две последние относятся к центральным системам позволяющим обеспечить теплом от теплоцентралей. При воздушной системе производственного отопления помещении цеха, монтируются воздуховоды, по которым подаётся тёплый воздух от генератора тепла расположенного за пределами производства. Коэффициент полезного действия (КПД) такого способа обогрева достигает порядка 50%. Водяное в отличие от воздушного имеет свои преимущества и недостатки. Так как теплоёмкостьcolor> воды значительно выше теплоёмкости воздуха то и расход её на обогрев такого же помещения будет намного меньше, а потому и системы доставки теплоносителя намного меньше чем у воздушных. В тоже время система водяного обогрева обладает большой инертностью связанной с тем, что нагрев воды происходит намного дольше, чем воздуха. Это значительно увеличивает время необходимое для прогрева помещения до нужной температуры. Основным недостатком этих систем производственного отопления предприятий является наличие значительного количества дополнительного оборудования (генераторов тепла), громоздких подводящих систем обеспечивающих доставку тепла до обогреваемого объекта, большие тепловые потери на трассе, низкий КПД.

Инфракрасные системы отопленияcolor> лишены всех недостатков присущих выше перечисленным методам. Появляется возможность существенно освободить рабочее пространство от излишнего громоздкого теплового хозяйства занимающего много места производственных площадей и развернуть на нём изготовление дополнительной продукции выпускаемой предприятием. В тоже время КПД этой системы отопления составляет порядка 70 – 90 % в зависимости от способа применения инфракрасного обогрева, что так же даёт серьёзную экономию денежных средств и в конечном итоге позволяет снизить себестоимость конечного продукта. Отсутствие дорогостоящих подводящих систем и тепловых потерь на трассе также снижает эксплуатационные расходы на производственное отопление, что в свою очередь делает возможным дополнительно обеспечить теплом новые рабочие места. Какую систему производственного отопления применить на данном предприятии заказчик, как правило, выбирает сам. Но при этом необходимо учитывать все особенности присущие тому или иному методу доставки теплоносителя и его экономичности в зависимости от сложившихся условий и цен на рынке.

Порядок вычисления размера платы в многоквартирном доме

Размер платы за отопление установлен Постановлением Правительства РФ от 23.05.2006 N 307 и Постановлением N 354. В частности, главой III и «Приложением N 2» в первом документе указан точный порядок действий при рассчитывании платежа.

Как уже было указано в верхней части статьи, расчет стоимости отопления в отопительный период производится по формуле, установленной Постановлением Правительства РФ N 354. Согласно Постановлению, формула выглядит следующим образом: общую площадь помещения необходимо умножить на норматив потребления отопительных коммунальных услуг, после чего полученное число необходимо помножить на тариф по стоимости тепловой энергии.

Формула актуальна для тех случаев, когда в помещении не установлен индивидуальный прибор учета — как правило, в нежилых помещениях его не устанавливают, поэтому именно эту формулу мы и возьмем в качестве основной.

Разберем на примере процесс расчета:

Площадь нежилого помещения, расположенного в Москве, составляет 40 квадратных метров.
Норматив потребления отопительных коммунальных услуг, установленный в Москве в соответствии с Постановления Правительства Москвы от 11 января 1994 г. N 41, составляет 0,016 Гкал/кв. м. Умножаем норматив на площадь помещения: 40х0,016 и получаем потребление энергии в размере 0,64 Гкал.
Тариф на тепловую энергию зависит от управляющей компании, к которой обратился владелец помещения. В независимости от ценовой политики компании, согласно Постановлению N 354, тариф должен находиться в ценовом коридоре, установленном законодательством Российской Федерации. Допустим, управляющей компанией владельца помещения является ПАО «Московская объединенная энергетическая компания». Тариф, действующий с 01 июля 2020 года, устанавливает стоимость услуг в размере 2199,24 рублей на 1 Гкал.
Потребление энергии умножаем на тариф, установленный управляющей компанией — 0,64х2199,24 = 1407,5 рублей. В результате расчета получилась обязательная ежемесячная плата за предоставление коммунальных отопительных услуг.

Владельцам нежилых помещений в МКД могут быть полезны и другие статьи на нашем сайте, посвященные правилам эксплуатации такой недвижимости и особенностям ее обслуживания:

Что входит в техническое обслуживание и что такое оперативное управление таким имуществом?
Как проходит капремонт и должны ли собственники таких помещений оплачивать его проведение в МКД?
Нюансы оплаты электроэнергии.
Как подключить интернет?
Заключение договора с уборщицей.
Порядок действий собственника при затоплении.

ИК обогреватели на газе

Стоит сразу отметить, что данный тип топлива для ИК обогревателей имеет массу преимуществ, которые как раз и ценят многие потенциальные покупатели. Самым первым и главным из них является экономичность прибора в использовании.

Виды обогревателей на газе

Для начала обязательно выделим обогреватели на две группы. Делить будет именно ИК потолочные обогреватели, предназначенные для производственных площадок:

Светлые излучатели. Данные приборы созданы специально для того, чтобы обогревать заводы, где потолки высотой более 4 метров. На данный момент, это одни из самых востребованных приборов в промышленном производстве. По расчетам,приблизительно на каждые 20 – 25 метров, понадобится 1 установка, с мощностью в 1кВт. Если необходимо прогреть около 100 кубических метров, то используют навесные обогреватели, мощностью на 5 кВт. При их функционировании, газоотводным каналом будут устраняться продукты сгорания, которые крайне вредны для здоровья.
Темный тип излучателей. В этом виде систем, газ начинает поглощаться только при температуре не более 400 градусов. За счет этого металлическая трубка, во время работы не будет накаляться докрасна, из чего собственно и появилось такое название излучателей. Перед тем как заняться установкой таких обогревателей, стоит учесть, что они довольно не маленькие, в отличие от светлых излучателей. Но на заводы и другие промышленные объекты, приобретают оба вида излучателей. Выбор остается только за покупателем.

Преимущества излучателей газового вида

Для промышленного типа газового излучателя можно выделить ряд определенных преимуществ, которые явно по душе многим покупателям:

есть возможность для предприятия греть помещение локально;
довольно небольшие тепловые затраты;
прибор окупится буквально за 2 – 3 года;
не нужно тратиться на персонал, который будет обслуживать;
можно включать в любое удобное время года;
крайне быстрый прогрев большой холодной зоны.

Единственный нюанс, данный тип обогревателей не особо подходит для домашнего использования. Поэтому он и называется промышленный. Для того чтобы его использовать необходимы потолки, не ниже 3 – 4 метра. Если высота ниже 3 метров, то использование излучателя опасно.

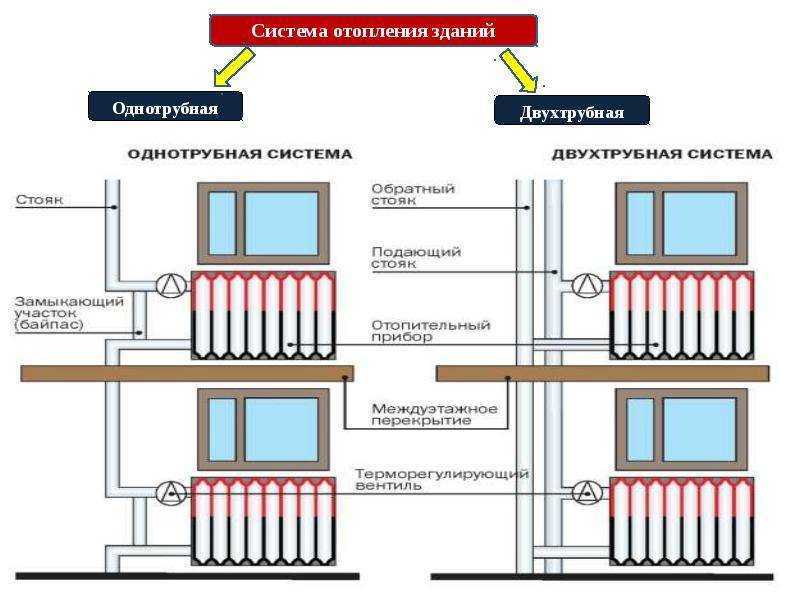

Центральное водяное отопление

В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.

Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

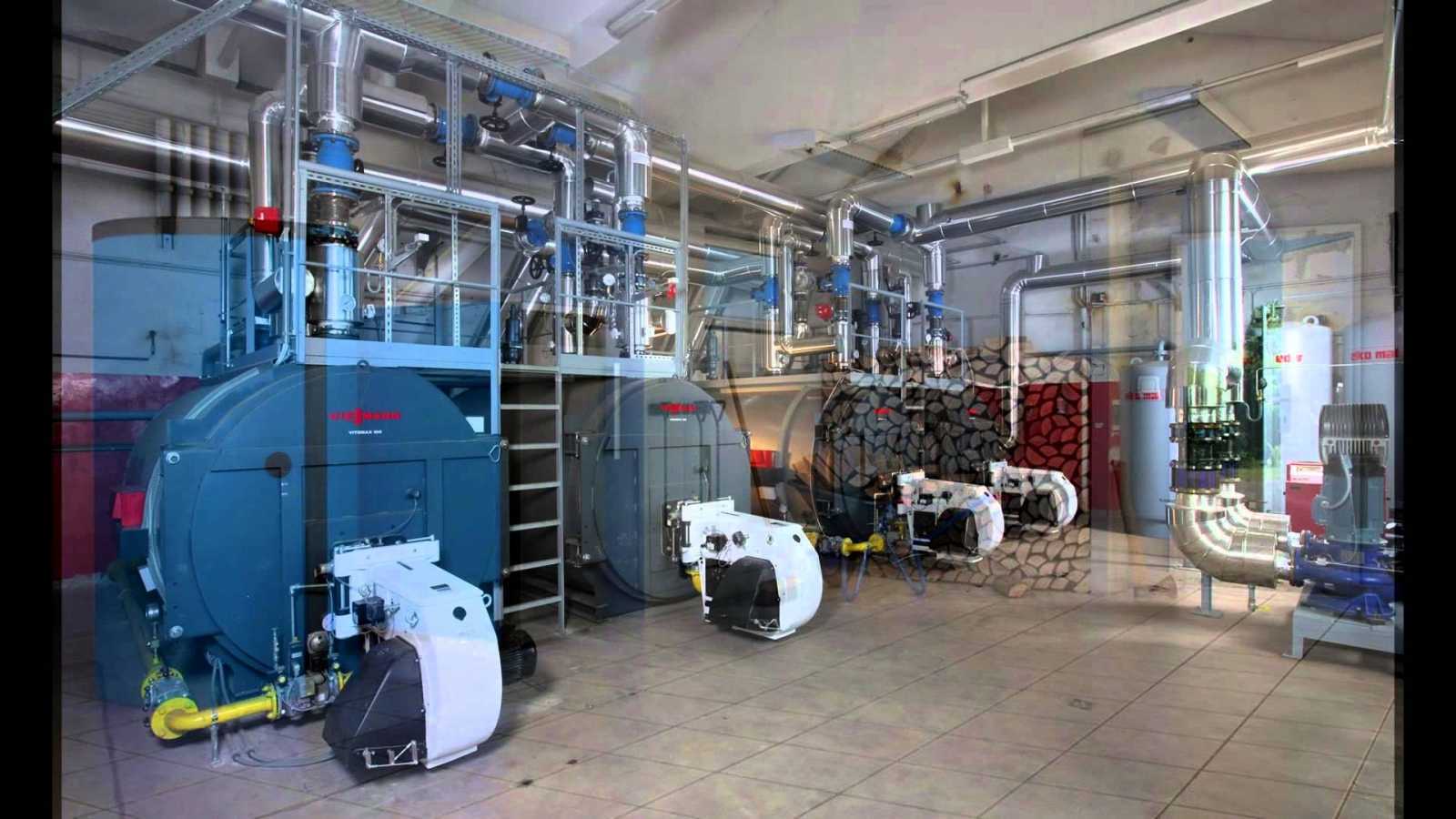

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива. Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе

При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.

Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность

Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности. Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

Производственное отоплениеcolor

Системы отопления производстваcolor>

Паровое отопление промышленных зданий

Обогрев производственного помещения с помощью пара позволяет поддерживать высокую температуру среды (до 100 градусов). При организации отопительного процесса не надо учитывать количество этажей. Довести температуру до необходимого значения можно в короткие сроки. Это касается как обогрева, так и охлаждения. Все оборудование, включая коммуникации, не занимает много места.

Паровой способ отопления оптимален, если производственное помещение требуется нагревать или снижать температуру периодически. Метод эффективнее, чем водяной.

Выделяют следующие недостатки:

возникает сильный шум при эксплуатации;
сложно регулировать расход пара;
паровой способ не рекомендуется использовать в помещениях с аэрозолями, горючими газами, сильной пылью.

Промышленное инфракрасное отопление

Инфракрасное отопление цеха

Альтернативным способом организации отопления является установка инфракрасных обогревателей. Они генерируют тепловые волны в ИК диапазоне, нагревая не воздух, а поверхность предметов, попавших в область их работы.

Благодаря этому при расчете инфракрасных промышленных систем отопления можно не учитывать размеры помещения

Важно знать только тепловые потери здания и правильно распределить обогреватели над рабочими зонами. Во многом этот тип нагрева схож с воздушным отоплением промышленных цехов и помещений. Но в отличие от него есть одно существенное отличие – нет надобности в установке трубопроводов или воздушных каналов

Это позволяет сделать зональный обогрев помещения без монтажа элементов, аналогичных промышленным конвекторам водяного нагрева

Но в отличие от него есть одно существенное отличие – нет надобности в установке трубопроводов или воздушных каналов. Это позволяет сделать зональный обогрев помещения без монтажа элементов, аналогичных промышленным конвекторам водяного нагрева.

Существует два вида ИК отопления – электрическое (пленочное или с помощью нагревательных карбоновых спиралей ) и газовое. Так как для эффективного нагрева необходимо большое количество тепловой энергии – в цехах чаще всего устанавливают газовые модели. В таком случае достигается максимальный результат.

Для газового промышленного обогрева свойственны следующие особенности:

Возможность регулирования мощности каждого прибора в отдельности;
Зона распространения ИК излучения зависит от площади рефлектора. При его увеличении снижается скорость нагрева;
Может использоваться в качестве дополнительного при наличии системы с промышленным газовым отопительным котлом.

Конструкция ИК газового обогревателя

Однако при проектировании нужно учитывать прямую зависимость высоты установки обогревателя от площади его работы. При значительном расстоянии до объекта (свыше 4-х метров) происходит рассеивание ИК излучения. Это снижает эффективность работы инфракрасного промышленного отопления.

В отличие от промышленных отопительных радиаторов, поверхность инфракрасных обогревателей нагревается только в зоне рефлектора. Это самый дешевый элемент в конструкции, который можно заменить самостоятельно.

Отопительные системы с использованием электроэнергии

Если размеры производственного помещения небольшие, то максимального комфорта для рабочих можно добиться с использованием электрических инфракрасных излучателей, которые, к слову, часто устанавливаются на складах. Однако главными устройствами для подобных систем все же являются так называемые тепловые завесы. Добавим, стоимость обогрева электричеством обходится предприятию примерно в 500000 рублей в сезон.

Потолочные системы

Большой популярностью сейчас пользуются потолочные отопительные системы. Причем особое лучистое отопление широко применяется не только на производственных объектах, но и в теплицах, оранжереях, и даже в жилых домах. Отличается подобный обогрева, прежде всего, тем, что нагревается не только воздух в помещении, но и пол, стены, и даже все предметы, в здании находящиеся. Отметим, и другие преимущества потолочных систем:

длительный срок эксплуатации;
требуется немного места для их размещения;
оборудование весит мало, а его монтаж несложен;
подходят для любых помещений.

Специалисты считают, что подобные системы целесообразно использовать на объектах с недостаточным использованием электроэнергии. Заметным плюсом также считается и скорость нагрева помещения. И если этот фактор играет определяющую роль, для производственного помещения лучистые панели подходят идеально.

Потолочные отопительные системы

Проектирование

Существует множество различных способов отопить производственное помещение, при этом различаются источники тепла и способы его подачи. Основными источниками являются водогрейные котлы, но тепло можно генерировать множеством других способов, например, использовать тепло земли. Для подачи тепла в помещение тоже существует множество решений, принципиально теплопередача осуществляется тремя способами, это конвекция, излучение и теплопроводность, все нагревательные приборы передают тепло всеми тремя способами. Основным различием является процентное соотношение передачи тепла тем или другим способом, например, радиаторы нагревают помещение в основном излучением, но также осуществляется теплопередача от поверхности радиатора к воздуху и конвективные потоки вокруг нагретой поверхности.

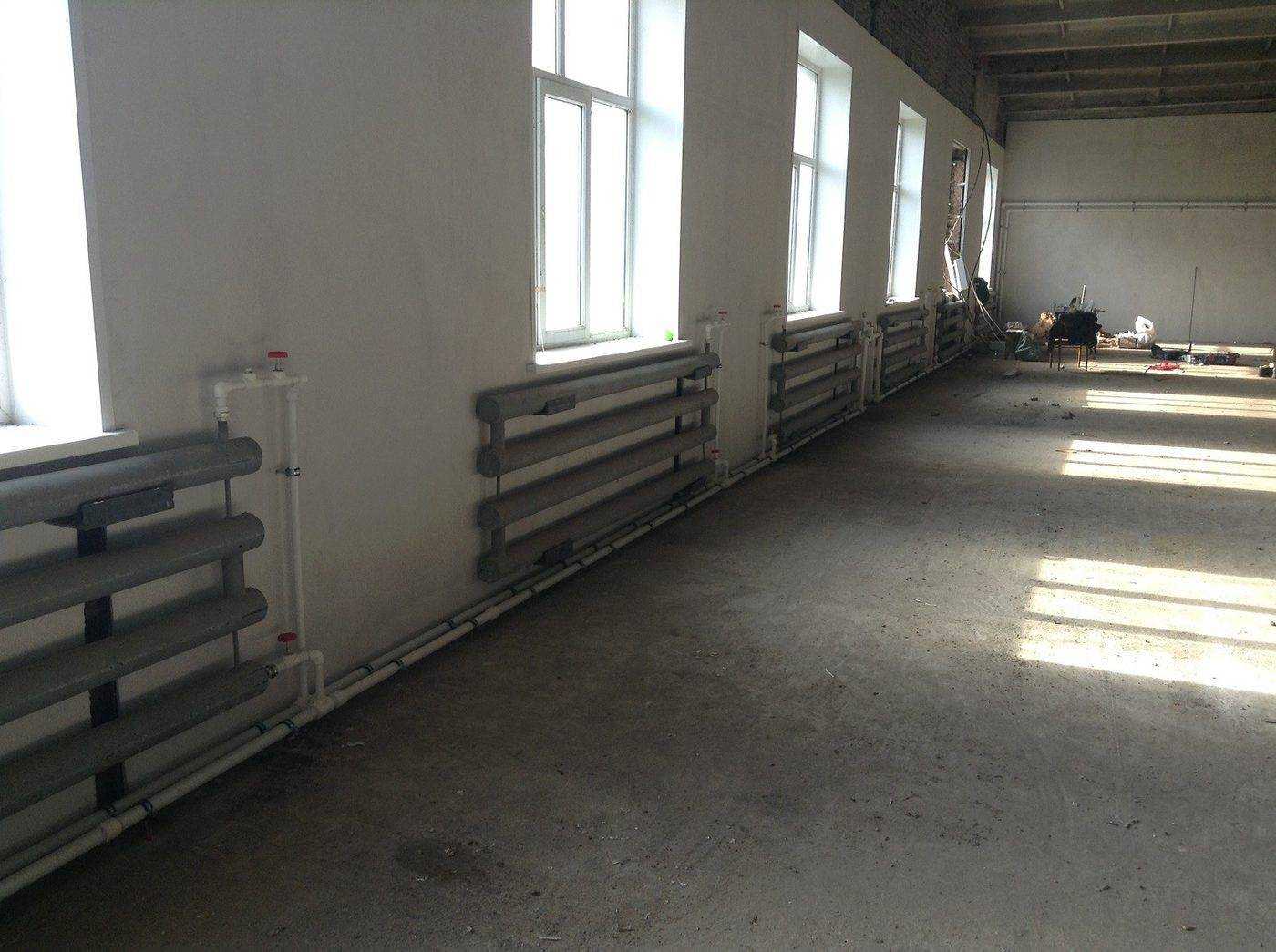

Проектирование водяного радиаторного отопления в цехе

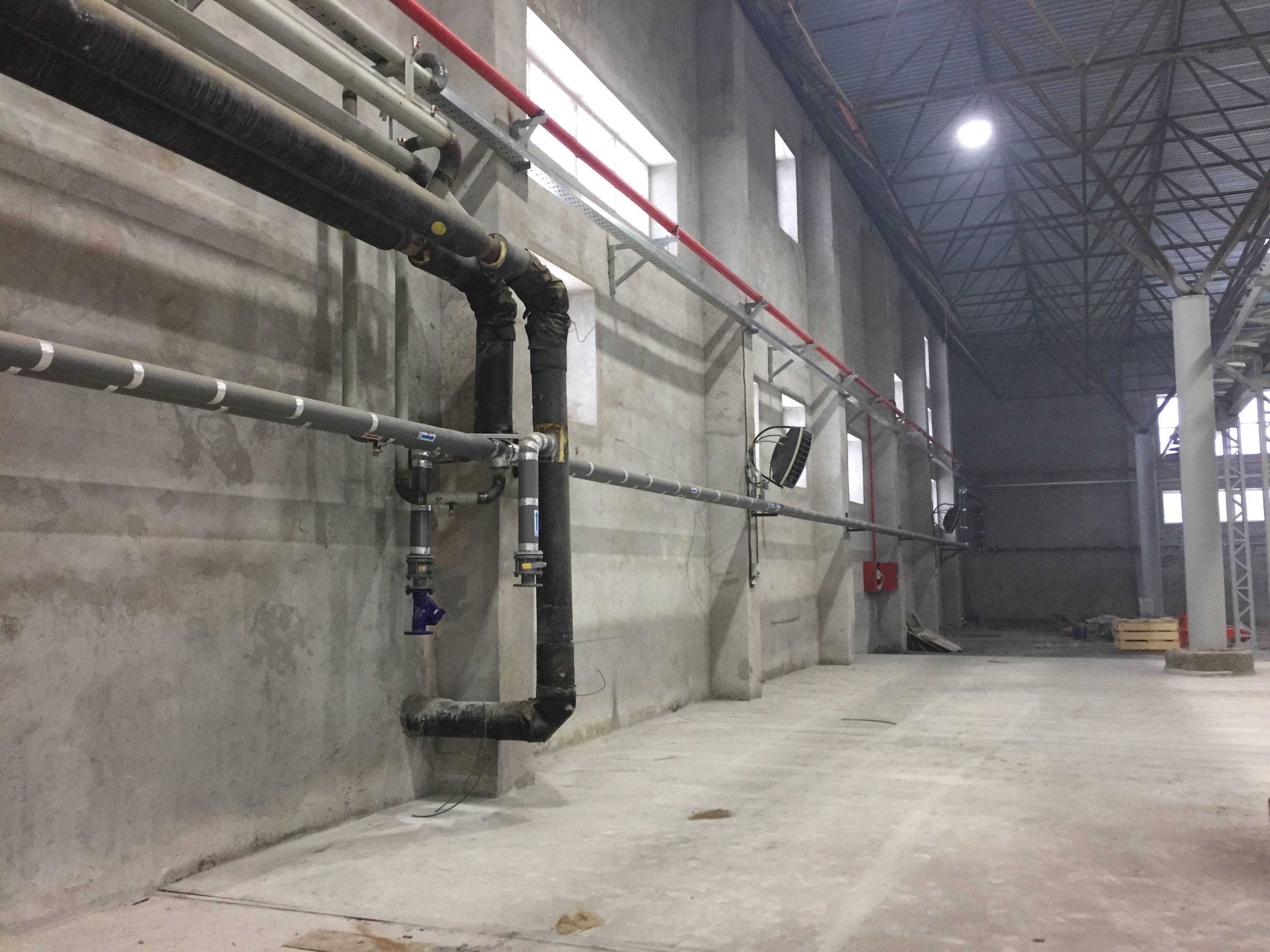

Наиболее традиционным и часто встречающимся в цехе, является водяное отопление на основе радиаторов или регистров из гладких труб. В цеха с повышенной влажностью, в цехах с выделением различных масел, в окрасочных цехах и других помещениях с активным выделением загрязнителей, даже при наличии вытяжной вентиляции в цехе, все равно проектируются регистры из гладких труб. В относительно чистых цехах, складах, ангарах можно использовать обычные радиаторы. Плюсами такой схемы является простота и надежность, система проста, доступ ко всем элементам системы простой и очистка либо ремонт не вызывают никаких сложностей. Из недостатков можно отметить, что в цехах с высоким потолком система не слишком эффективна, так как все тепло поднимается вверх.

Проектирование воздушного отопления в цехе

Под воздушным отоплением чаще всего принимают нагрев цеха при помощи тепловентиляторов, реже использование приточной установки либо руфтопа. Преимуществом воздушного отопления на основе тепловентилятора является более равномерное распределение температуры, так как у вентилятора большой расход, благодаря чему он активно перемешивает весь воздух в помещении. Еще одним преимуществом являются более низкие капитальные затраты, ведь тепловентилятор имеет достаточно высокую производительность и соответственно необходимо меньшее их количество для подачи требуемого тепла. Так как количество меньше то и гидравлическая схема проще и не так сильно разветвлена.

Проектирование инфракрасной системы отопления в цехе

Системы инфракрасного отопления проектируются зачастую в цехах, где нет необходимости отапливать весь объем помещения, но присутствует персонал, работающий в определенных постоянных местах. Специалисты нашего проектного института по климатическим системам рекомендуют устанавливать инфракрасные панели над рабочими местами, теплоносителем которой может служить газ, вода или электричество. Основной особенностью является то, что панель нагревает не воздух, а поверхность, над которой установлена, при этом рабочее место нагрето, и персонал может спокойно работать. Таким способом можно отапливать и весь цех, в каждом конкретном случае необходимо считать эксплуатационные и капитальные затраты.

Как заключить договор теплоснабжения?

Процедура заключения договора, содержание договора и иные параметры, касающиеся отношений между управляющими компаниями и владельцами нежилых помещений регламентированы Постановлением Правительства РФ от 08.08.2012 №808.

Для заключения договора необходимо обратиться с заявкой в любую теплоснабжающую организацию, расположенную в городе заявителя. Подписывать договор необходимо перед оказанием коммунальных услуг, но не позднее одного календарного месяца с момента приобретения права пользования помещением.

Вместе с заявкой теплоснабжающей организации должны быть направлены:

Внутренний паспорт РФ от заявителя.
Регистрационные документы компании — например, Устав; в документах должны быть указаны наименование организации, реквизиты предприятия, место гос. регистрации и контактные данные.
Выписка из ЕГРН о помещении с указанием: адреса здания, общей площади нежилого помещения, типа деятельности, производимой в помещении (производственная/коммерческая деятельность).
Документ, удостоверяющий право заявителя действовать от лица компании — доверенность или приказ о назначении руководителем.
Акт от организаций, проверяющих дату опломбирования прибора учета, а также график будущих проверок приборов учета.

Причем необходимо обратить внимание на то, что все копии документов должны быть нотариально заверены, иначе заключить договор сторонам не удастся. Нотариальное заверение документов, помимо выписки из ЕГРН (в 2018 году получение выписки юр.лицам обходится в 350 рублей), является основой расходов во время подготовки документов — за нотариальное заверение всех документов нотариусы берут от 1500 до 7500 рублей в зависимости от региона и ценовой политики нотариуса

Нотариальное заверение документов, помимо выписки из ЕГРН (в 2018 году получение выписки юр.лицам обходится в 350 рублей), является основой расходов во время подготовки документов — за нотариальное заверение всех документов нотариусы берут от 1500 до 7500 рублей в зависимости от региона и ценовой политики нотариуса.

Особенности отопления производственных зданий

В подавляющем количестве случаев производственные помещения имеют большую площадь, качественно обогреть которую без существенных затрат непросто. Наш многолетний опыт по оборудованию объектов системами греющий потолок позволяет сделать вывод об их эффективности и экономичности (примеры: цех по разливу воды, склад на 2000 м²).

Основой отопления являются пленочные нагреватели, которые работают, как и низкотемпературные материалы для жилых помещений. Но в отоплении производства имеются важные отличия:

1. Применяется пленка повышенной мощности (от 220 Вт/м²) с увеличенной температурой максимального нагрева (до 60°С). Это обусловлено высотой потолков, которая может превышать 5 метров. Для обеспечения эффективности системы допускается высота потолка до 6 м.

2. Пленочные электронагреватели повышенной мощности не закрываются чистовой отделкой, которая может испортиться. Но в данном случае важнее не эстетика, а эффективность отопления.

Помимо нагревателей, для контроля работы отопления производства в каждом обогреваемом помещении устанавливается воздушный терморегулятор (к примеру, Orbis Clima ML).

Прибор отслеживает внутреннюю температуру и дает команды на запуск или отключение системы в пределах заданных параметров.
