Балансировка систем отопления своими руками

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

  • электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования,
  • отвертка,
  • ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана,
  • бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

  • на расположение расширительного бака
  • на эстетичность помещений
  • на эффективность работы системы и ее склонность к завоздушиванию

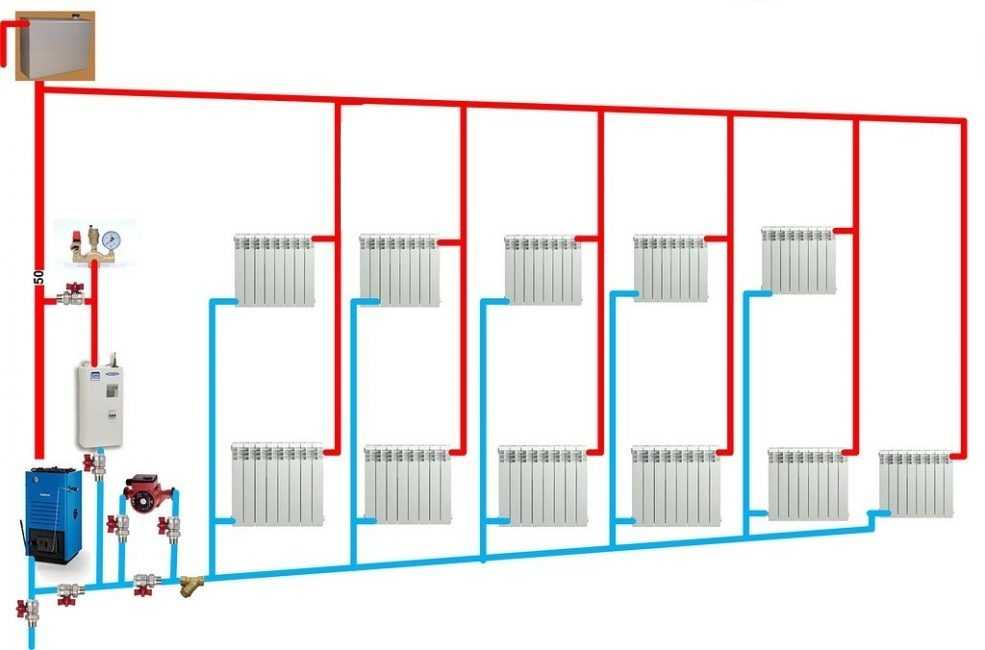

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

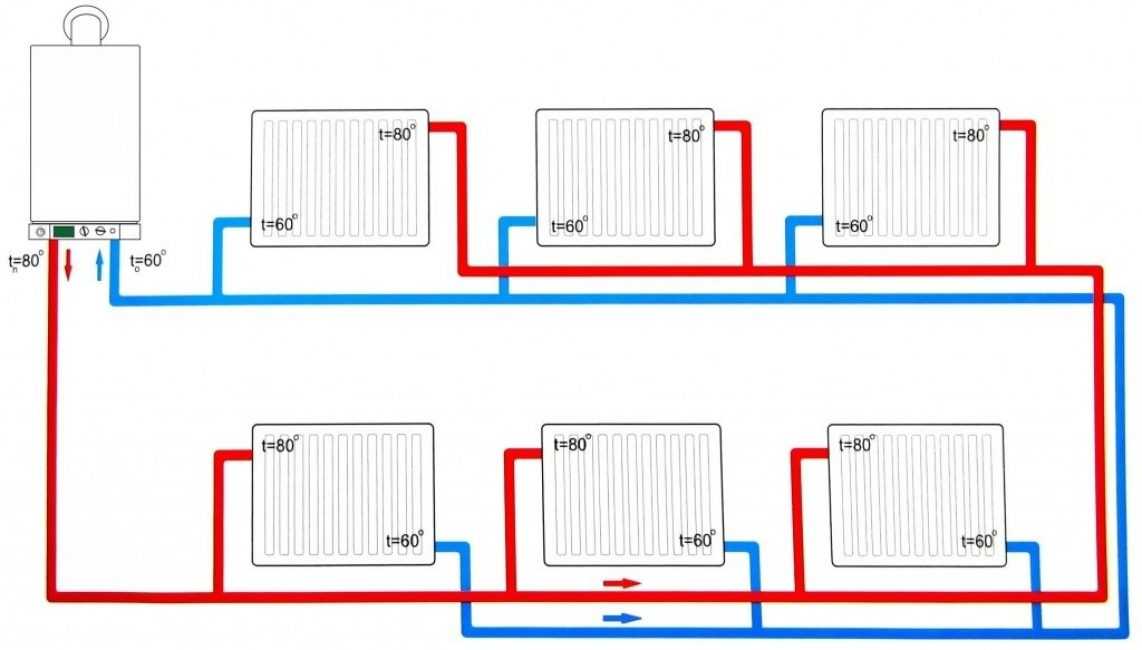

Попутная и лучевая

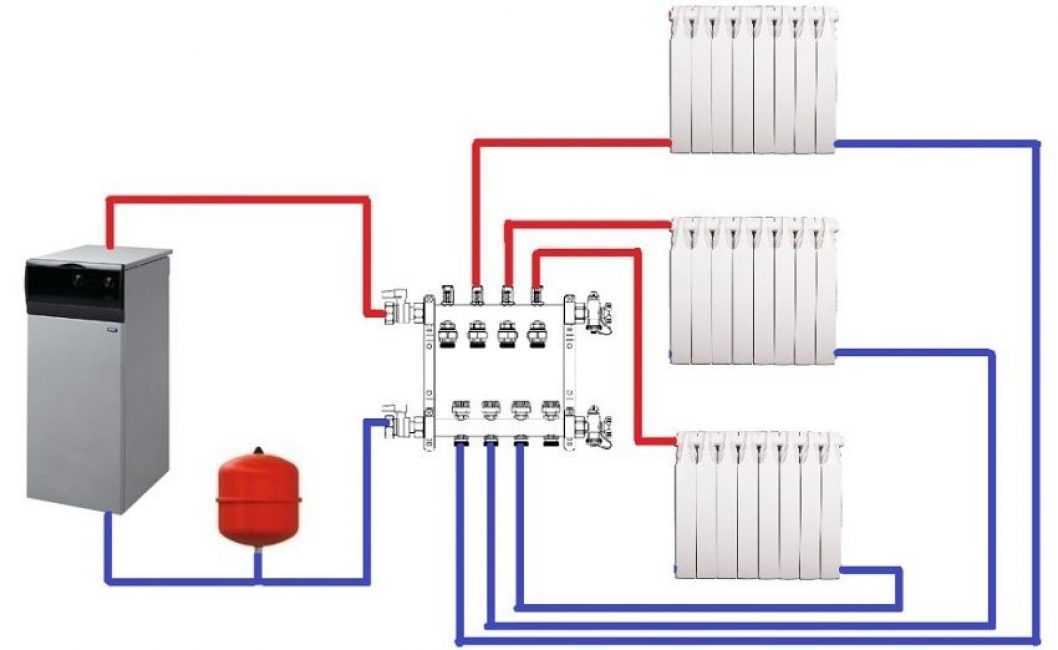

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Лучшие бактерии для септиков и выгребных ям: ТОП-10 эффективных продуктов для улучшения работы очистных систем +Отзывы

Балансировка в разных трубных разводках


Проще всего проводить манипуляции с однотрубными стояками, так как суммарное значение силы напора во всех батареях всегда постоянно. Пропускная способность трубопроводной арматуры на нее не влияет. На стояке делается не столько баланс прохода теплоносителя, сколько уравнивается выделяемое радиаторами тепло. Эту регулировку выполняют перепускные клапаны. Суть такая, чтобы автоматически повышалась интенсивность прохода горячей воды к удаленным радиаторам, и она не успевала остывать. Чтобы удешевить систему отопления, в однотрубном контуре, для поддержания баланса рабочей среды, достаточно только смонтировать ручные краны. При необходимости повышения температуры в какой-либо комнате, хозяин может открыть кран и увеличить подачу горячей воды к радиаторным батареям. Но когда система оборудована автоматическими терморегуляторами, тогда необходимо устанавливать и балансировочные клапаны. По большей части это относится к двухтрубным системам.

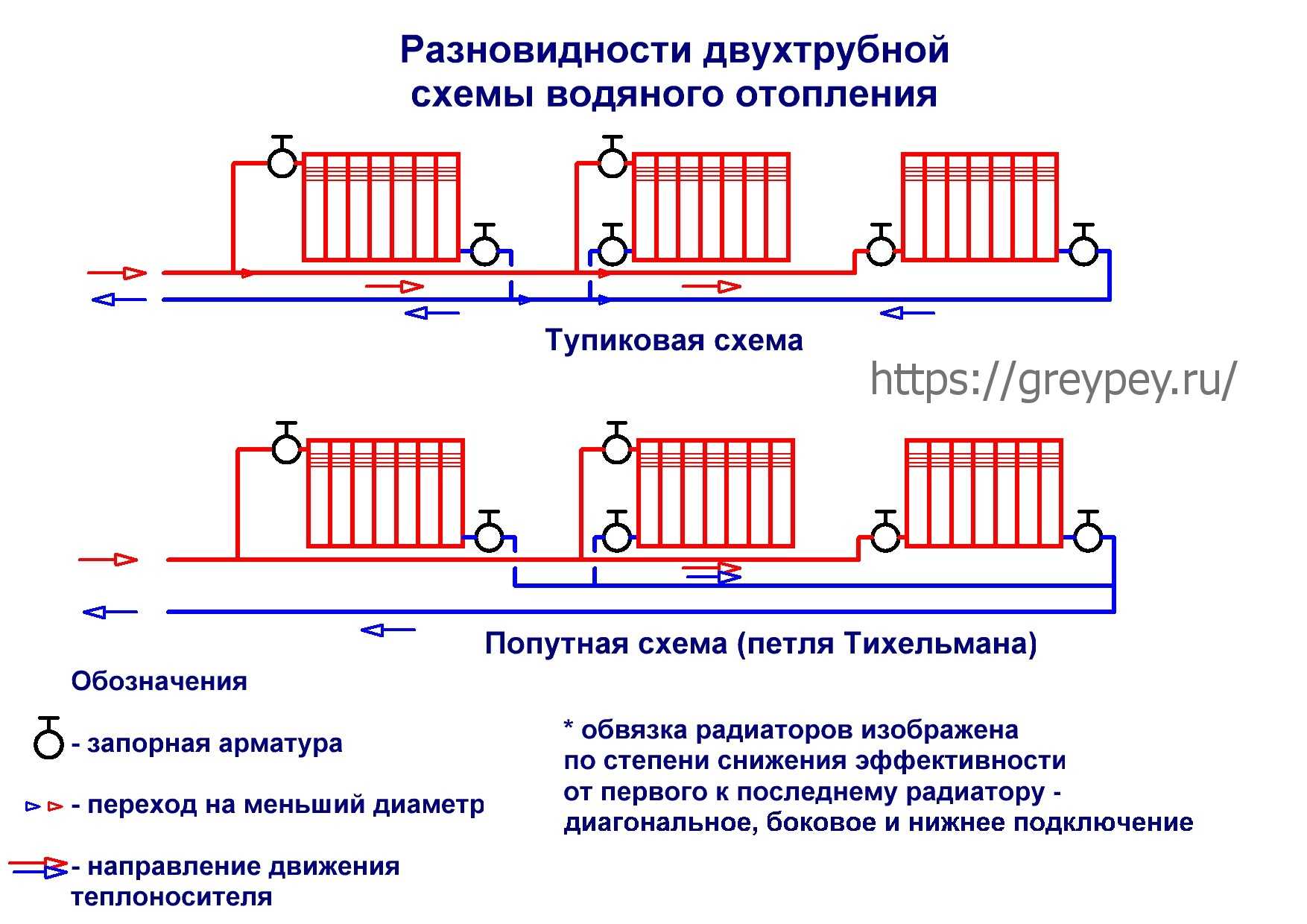

Тупиковые двухтрубные системы функционируют по-иному. Радиаторы в них выступают как бы шунтами, через которые теплоноситель с пониженным давлением протекает в обход участков трубной магистрали. В ближнем радиаторе гидравлическое сопротивление становится меньше в начале тока и его равновесие сохраняется после каждого последующего радиатора; жидкость возвращается к тепловому узлу через каждый шунт. Специалисту, выполняющему балансировку, приходится потрудиться, чтобы выровнять проход рабочей среды методом регулировки пропускной способности трубопроводной арматуры.

В параллельных двухтрубных системах проведение балансировки не требуется. Но их минус только в одном — материалоемкости. В них работает принцип петли Тихельмана: рабочая среда проходит через каждый радиатор равномерные отрезки пути, и эквивалентность тока жидкости выравнивается сама по себе. Этот же принцип используется в лучевых системах отопления и теплых полах, только в выравнивании еще участвует поплавковый расходомер в общем коллекторе.

Настройка по температуре

В ряде случаев владельцы не имеют проектной документации на систему отопления. При её отсутствии единственным вариантом для проведения самостоятельной балансировки остаётся настройка по температурным показателям.

Для осуществления данного мероприятия нужно на выходе каждой батареи установить специальный вентиль. На российском рынке хорошо зарекомендовала себе фирма HERZ, австрийский производитель качественных балансировочных вентилей.

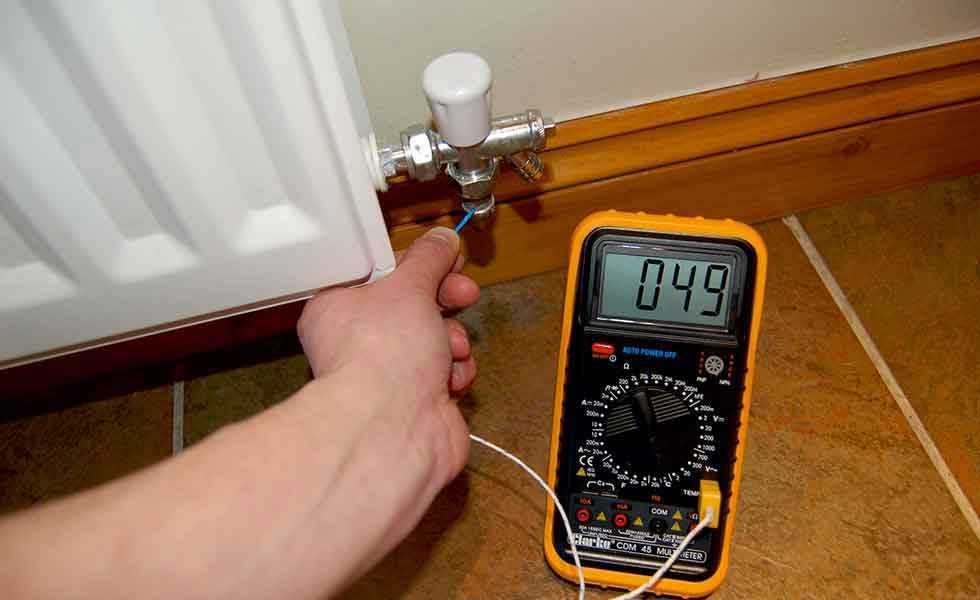

Необходимо заранее обзавестись качественным термометром электронного типа, способным измерять показатели на любой поверхности.

Отдельные «домашние мастера» рекомендуют использовать для балансировки шайбы. При этом следует учитывать, что вне зависимости от ситуации, необходимо будет выполнять расчеты проходного отверстия в шайбе по расходу теплового носителя.

Непосредственная процедура балансировки начинается с открытия вентиля, установленного на самом отдаленном и мощном отопительном оборудовании. Остальные элементы открываются на определенное число оборотов. В качестве примера можно предположить, что на одной ветви отопительной системы присутствует 6 батарей, а клапан в свою очередь откручивается максимум на 5 оборотов. Следовательно, на самой ближней батарее нужно сделать 1 оборот клапана. Далее – по возрастанию. Последний клапан открывается на максимум. Грубая балансировка системы отопления двухтрубного типа для частного домовладения базируется на предопределяющем условии о равномерности температур всех нагревателей в помещениях.

После осуществления вышеописанных действий требуется измерить температурный показатель металлического корпуса вентиля. Если он выше, чем других компонентов – следует немного прикрыть вентиль. Если же ниже – частично открыть.

Двухтрубные системы отопления многоквартирных домов

Системы отопления многоэтажных домов бывают следующих видов:

  • вертикальные: однотрубные, двухтрубные;
  • горизонтальные: с двухтрубными вертикальными стояками и однотрубными горизонтальными квартирными контурами, с двухтрубными вертикальными стояками и двухтрубными горизонтальными квартирными контурами.

Вертикальный тип системы означает, что через квартиру из нескольких комнат проходят несколько вертикальных стояков минимум по одному на комнату. Поквартирный учет потребленного тепла в этом случае невозможен. Схемы таких систем показаны на рисунке ниже.

1. Схемы вертикальных систем многоэтажных домов. а) однотрубная, б) двухтрубная.

Горизонтальный тип предполагает вертикальные стояки на лестничных клетках с индивидуальными двухтрубными вводами в квартиры, позволяющими устанавливать квартирные счетчики тепла, конструктивно входящие в состав квартирного узла регулирования и учета тепла (КУРУ), расположенного внутри или вне квартиры.

После ввода в квартиру отопительные трубы могут обходить ее по периметру или прокладываться радиально от входной двери. Для периметральной горизонтальной схемы понадобятся трубы и фитинги разных диаметров, повышающие стоимость. Расчет такой системы довольно сложен. Для радиального варианта прокладки нужны трубы и фитинги одного типоразмера, например, Ду 15 или 20 мм.

Расчет такой схемы легко выполняется вручную. Недостаток заключается в необходимости пропустить все трубы через проем входной двери. Обе горизонтальные двухтрубные схемы показаны на рисунке ниже.

2. Двухтрубные горизонтальные квартирные системы. а) периметральная схема, б) радиальная схема

ПЛЮСЫ ИНДИВИДУАЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ В МНОГОКВАРТИРНОМ ДОМЕ

Устройство системы отопления многоквартирного дома позволяет коммунальщикам снизить тарифы на предоставляемые услуги. Помимо финансовой экономии, сам потребитель сможет в нужное ему время увеличить или уменьшить температуру для отопления помещения. Так, регулировка системы отопления многоквартирного дома автономного типа является эффективным способом установить оптимальный температурный режим.

Экономические показатели при использовании поквартирного и централизованного отопления

  • Индивидуальное отопление жилых помещений позволяет застройщикам при сдаче объекта немного снижать себестоимость квадратных метров. Связано это с тем, что большие затраты строители несут при прокладке коммуникаций. Кроме этого, устройство отопления в многоквартирном доме автономного типа дает возможность застройщикам осваивать новые территории, удаленные от населенных центров со всей инфраструктурой;
  • Используя автономную систему отопления, появляется возможность минимизировать растраты тепла по пути к потребителю. Отпадает необходимость дополнительно утеплять теплотрассы, по которым подается горячая вода в квартиры потребителей, а балансировка системы отопления многоэтажного дома производится легко и относительно быстро;

Двухконтурный котел не только обогревает квартиру но и также обеспечивает горячее водоснабжение

Отдельное внимание можно уделить системе вентилирования

Когда производится наладка системы отопления многоквартирного дома и, в частности, оборудования, работающего на газу, важно понимать, что выводить продукты распада необходимо качественно
Именно в новостройках есть все необходимые условия для осуществления задуманного. Здесь монтированы современные системы вентиляции и очистки

Так, промывка системы отопления многоквартирного дома будет производиться без проблем, так как конструкция уже предусматривает ее. Чтобы установить автономное отопление квартиры в многоквартирном доме, важно согласовать все с управляющими городскими инстанциями и обязательно предоставить проект размещения оборудования.

Чем же отличается нижняя разводка от верхней?

При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.

Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен. При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.

Благодарим за предоставленную информацию, сайты: kotel.guru,kak-svoimi-rukami.com,strojdvor.ru,ruslanbelov.ru

Как делаются расчеты

Функционал любой гидросистемы основан на взаимодействии обратно пропорциональных значений рабочей среды — пропускной способности и давления. Уровень гидравлического сопротивления в трубопроводе создают насосные группы, а пропуск рабочей среды контролируется трубопроводной регулирующей арматурой.

Суть регулировки в том, чтобы повысить или понизить гидродинамическое сопротивление в трубах: на удаленные от теплового узла отопительные приборы его нужно повышать, а на ближние понижать. В расчетах учитывается множество трубных ответвлений, из-за которых скорость циркуляции жидкости снижается.

Задача специалиста — сбалансировать систему так, чтобы в каждом отдельном контуре интенсивность движения теплоносителя достигла определенных значений в зависимости от назначения помещений. То есть, чтобы в них поддерживалась заданная температура. Настроечные значения рассчитываются еще при проектировании. В соответствии с ними подбирается:

  • насосное оборудование;
  • котлы;
  • радиаторы;
  • теплообменники;
  • измерительные датчики;
  • перепускные клапаны, вентили, задвижки.

Если источником тепла является котельная, тогда для расчетов в процессе балансировки будут необходимы ее технические данные.

Методы и порядок осуществления балансировки

Существует два основных метода сбалансировать приборы обогрева

  • Простой. Он же является наиболее трудоемким. Во время корректировки положения балансировочных клапанов осуществляются многократные замеры их показаний.
  • Сложный. Отличается надежностью, так как предполагает разбивку системы на модули (отдельные приборы обогрева или их группа). Каждый модуль оборудуется балансировочным клапаном, обеспечивающим его автономность. Общая мощность отопительной системы принимается за 100%, а показания отдельных частей превращают в доли (20%, 40% и так далее). Далее каждый модуль регулируется отдельно до того момента, пока показатель не будет соответствовать нужному значению.

Замер показаний балансировочного клапана

Это удобно и в плане эксплуатации, когда при необходимости легко меняется температурный ражим. Число клапанов балансировки может увеличиваться постепенно, начиная с одного устройства в области циркуляционного насоса.

Подготовка к процедуре

Перед тем, как начать балансировку, для неё готовят всё необходимое. Чтобы начать работу, потребуется следующее:

  • Специальный контактный термометр, с помощью которого можно точно определить степень нагрева в различных точках.
  • Для того, чтобы произвести регулировку балансировочного клапана, потребуется шестигранный ключ.
  • Если сохранилась, желательно взять схему разводки отопления. Её может не быть, если оборудование устанавливали давно или делали это без подготовленной заранее схемы.
  • Потребуется бумага, карандаш и маркёр.

Вместо контактного термометра можно воспользоваться другими моделями. Профессиональные специалисты часто для этой цели пользуются специализированным тепловизором. Также можно использовать дистанционный пирометр.

Если схема разводки отсутствует, то нужно самостоятельно набросать план расположения её элементов. В неё прежде всего отмечают последовательность подсоединения радиаторов и их удалённость от котельной. Балансировка двухтрубной системы отопления напоминает ту, которую делают для однотрубной.

Когда начинается балансировка отопления, прочищают грязевик на входе отопительного котла. Затем необходимо произвести разогрев отопительного котла. Это нужно сделать до максимальной рабочей температуры

При этом неважно, стоит ли на улице прохладная или жаркая погода

Теплые полы и лучевая разводка

Поскольку контуры напольного обогрева и радиаторы лучевой схемы подключаются к общей гребенке, балансировка производится непосредственно на коллекторе. Способ настройки зависит от наличия ротаметров – прозрачных колб расходомеров, устанавливаемых на подающей или обратной линии.

Чтобы правильно настроить подачу теплоносителя по ротаметрам, следует рассчитать проток воды по каждой петле по формуле:

  • G – массовый расход нагретой воды, протекающей по контуру, кг/ч;
  • Q – количество тепла, которое должен выделить контур либо радиатор в помещение, Вт;
  • Δt – разница температур на входе и выходе из петли, принимается расчетное значение 10 °С.

Мощность одного напольного контура Q определяется исходя из потребности в тепле отдельного помещения. Параметр считается по удельному соотношению 100 Вт/м² площади комнаты либо по методике вычисления нагрузки на отопление. Шкалы расходомеров размечены в л/мин, значит, результат нужно разделить на 60.

Пример расчета. На обогрев комнаты площадью 10 квадратов требуется 1 кВт теплоты. Потребление теплоносителя составит 0.86 х 1000 / 10 = 86 кг/ч или 86 / 60 ≈ 1.43 л/мин.


Здесь ротаметры установлены на подающей линии гребенки, но могут стоять и на обратке Дальнейшая балансировка петель теплых полов производится согласно инструкции:

  1. В заполненной и опрессованной системе включите циркуляционный насос напольного отопления. Котел запускать не обязательно.
  2. С помощью колпачков ручной регулировки закройте все термостатические вентили на второй части гребенки.
  3. Полностью откройте первый вентиль и настройте соответствующий ему ротаметр. Нужный объем протока выставляется вращением нижнего кольца расходомера.
  4. После настройки снова закройте вентиль и переходите к следующему контуру. В конце откройте все регуляторы и еще раз проверьте расход воды по ротаметрам.

Батареи лучевой разводки балансируются аналогичным образом. Для верности можно совместить 2 варианта – по расчетному расходу и температуре поверхности радиатора (способ описан в предыдущем разделе).


Схема регулирования потока ротаметром. Расход через каждый контур показывают контрольные шайбы в прозрачных колбах, единица измерения – литры в минуту

Если в целях экономии вас угораздило купить коллектор без ротаметров, настройка растянется на несколько дней. Задача – добиться одинаковой температуры в обратных трубопроводах всех петель. То есть, первичная установка делается примерно по мощности и длине контура, затем измеряется температура обратки и корректируется величина протока.

Для проверки балансировки теплого пола надо запустить отопительный котел. Негативный момент: после корректировки расхода придется ждать несколько часов, пока толща бетона прогреется, а температура обратных подводок стабилизируется.

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

  • по расходу теплоносителя;
  • по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

  • клапанами- партнерами вся система отопления разбивается на отдельные участки;
  • проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке;
  • полученные данные сравниваются с расчетными значениями расхода для данного сегмента;
  • проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

  • данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы;
  • программа выполняет балансировку, выдавая рекомендации по установке каждого клапана;

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

  • высокая точность настройки параметров системы;
  • возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой;
  • устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

  • высокая стоимость балансировочных клапанов и универсального измерительного устройства;
  • необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

  • на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью;
  • проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
  • измеряют температуру на выходе каждого теплообменника;
  • двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему;
  • между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

  • доступность регулировочной арматуры;
  • простота регулировки;
  • не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

  • низкая точность регулировки;
  • меньшая энергоэффективность
  • зависимость температурного режима каждого радиатора от параметров всех остальных;

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Работа с лучевой разводкой и теплыми полами

Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м 2 . Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

После проведения расчетов процедура балансировки осуществляется следующим образом.

  1. Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
  2. Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
  3. Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
  4. После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
  5. Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна? Расскажите друзьям

Экспериментальный способ


Если система отопления включает до 5 радиаторов, то для балансировки покупать и использовать компьютерное ПО нет надобности. Сложных расчетов здесь нет, а потому эмпирическим методом это делать дешевле, однако дольше. Минус и в том, что невозможно предусмотреть изменения в расходе рабочей среды.

В процессе ручной балансировки перекрывается поступление теплоносителя на все батареи. Нужно также убедиться, что в трубах не остались воздушные пробки. Это делается для сравнения температуры носителя на входной трубе и на выходе к источнику нагрева. Эти данные будут нужны при настройке всех регулирующих элементов.

На втором этапе полностью открывается запорный клапан на крайнем дальнем радиаторе. По мере остывания теплоносителя, через 15 минут замеряется температурный показатель на выходе, это значение называется эталонным.

После этого такая же процедура проводится на всех последующих радиаторах от конца к началу во всей цепи по порядку. Запорные клапаны нужно открывать на столько, чтобы нагрев батареи достиг эталонного температурного значения. Измерения проводятся при помощи установленных термодатчиков, а все значения лучше записывать.

Сложность такой балансировки еще и в инертности радиаторов

Вернее, важно из какого металла они сделаны и сколько у них секций. У чугунных — инертность больше, у алюминиевых она минимальная

В связи с этим время выжидания эталонного замера температуры разнится от 10 до 40 минут.

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.
