Этапы установки

ТП здания или объекта при установке проходит поэтапную процедуру. Одного лишь желания жильцов в многоквартирном здании недостаточно.

• Получение согласия собственников помещений жилого здания.
• Заявка теплоснабжающим компаниям на проектирование в конкретном доме, разработка техзадания.
• Выдача технических условий.
• Обследование жилого либо иного объекта под проект, определение наличия и состояния оборудования.
• Автоматический ТП будут проектировать, разрабатывать и утверждать.
• Заключается договор.
• Проект ИТП жилого дома либо иного объекта реализуется, проводятся испытания.

Ключевые компоненты ИТП

• Счетчик тепловой энергии, учитывающий потребление тепловой энергии на отопление и горячее водоснабжение, а также внутренний узел учета ГВС для распределения потребленной многоквартирным домом теплоэнергии.
• Пульт управления, регулирующий подготовку и подогрев горячей воды в соответствии с заданной программой и показаний датчика температуры наружного воздуха.
• Регулирующий клапан горячей воды с исполнительным механизмом и теплообменник, обеспечивающие постоянную необходимую температуру горячей воды.
• Регулирующий клапан отопления с исполнительным механизмом и теплообменник, обеспечивающие качественное отопление в соответствии с температурным графиком и учетом показаний датчика температуры наружного воздуха.
• Насосы горячей воды и системы отопления, создающие циркуляцию воды в системах горячего водоснабжения и отопления.
• Регулятор перепада давления, поддерживающий постоянное давление на первичной стороне ИТП, улучшая качество теплоснабжения и увеличивая срок службы теплотехнического оборудования.
• Расширительный бак (устанавливается в зависимости от типа здания), заполняющий систему отопления здания при изменениях температуры теплоносителя

Установка приборов теплового учета

Пункт приборов теплового учета включает:

• Термодатчики (устанавливаются в прямую и обратную магистрали);
• Расходомеры;
• Тепловычислитель.

Приборы теплового учета устанавливаются как можно ближе к ведомственной границе, чтобы предприятие-поставщик не высчитывало теплопотери по некорректным методикам. Лучше всего, чтобы тепловые узлы и расходомеры имели на своих входах и выходах задвижки или вентили, тогда их ремонт и профилактика не будут вызывать трудностей.

Тепловой вычислитель, получающий данные от термодатчиков и расходомеров, устанавливается в отдельном запирающемся шкафу. Современные модели этого устройства оборудованы модемами и могут соединяться по каналам Wi-Fi и Bluetooth в локальную сеть, предоставляя возможность получать данные дистанционно, без личного визита на узлы теплового учета.

Собственники жилья знают, какую долю в коммунальных платежах составляют затраты на обеспечение тепла. Отопление, горячая вода — то, от чего зависит комфортное существование, особенно в холодное время года. Однако не все знают, что эти расходы могут быть существенно снижены, для чего необходимо перейти на использование индивидуальных тепловых пунктов (ИТП).

Монтаж ИТП: основные этапы

Перед тем как произвести установку, необходимо обустроить узел ввода, который обеспечивает равномерное распределение простого теплоносителя из тепловой бесперебойной сети между конечными узлами основной точки. В качественных системах простого закрытого типа фильтр обустраивают на основном трубопроводе. На обустроенных системах открытого типа – исключительно на обратном, при этом так же подающем.

Узел определяющего учета

Монтаж ИТП требует определенного и правильного подхода. После установления узла для ввода, устанавливается тепловой узел учета. Узел учета – неотъемлемая часть оборудования. Полученные данные позволяют рассчитать расход тепла и теплой воды.

Узел для точного согласования

Последующий этап – заключается в согласовании постоянного давления. Комплектация ведущего узла предназначено для выполнения ряда функций, которые обеспечивают бесперебойную работу комплекса: теплового точного пункта, системы водоснабжения и, конечно же, отопления. Его основное предназначение – поддержание оптимального уровня давления в комплексных системах жизнеобеспечения на определенном уровне и предотвращение последствий аварийных отключений, происходящих при резком изменении давления.

Монтаж не может обойтись без подключения горячего постоянного водоснабжения. При этом независимо от того зависимости от того какой способ вы предпочтете – закрытый способ или открытый необходимо подготовить соответствующие элементы для обустройства системы.

Закрытая простая схема: устанавливаются достаточно скоростные, причем пластинчатые или надежные трубчатые нагреватели воды.

Способ открытого типа: простая вода из тепловой сети постоянно поступает в систему. При этом температура должна соответствовать существующим гос стандартам, стоит произвести монтаж ИТП с обустройством необходимого для этого оборудования.

Подключение и не только

Тип подключения, обуславливает и способ установки оборудования.

Общее подключение – достаточно простой процесс, как при этом необходимость в дополнительном оборудовании отпадает. При данном обустройстве основной деталью узла будет выступать насос и радиаторы, оборудованные терморегуляторами. Основное достоинство данной схемы – доступная ценовая категория оборудования и легкость в установке.

Схема независимого типа предусматривает подсоединение водопровода от сети в тепловой обменщик, в котором осуществляется нагрев всей коммуникации. В данном случае надежная система – независимый контур, который не подсоединяется к тепловой сети. Чтобы обеспечить постоянную работу теплового носителя требуется циркуляционный насос.

Узел основной подпитки

Установку необходимо завершить обустройством узла основной подпитки – надежные расширительные бачки, которые компенсируют колебания теплового носителя при его остывании и постоянном нагреве.

Последний этап

Автоматические устройства обеспечивают контроль параметров функционирования системы и элемента управления узлами. Качественные встроенные модули, позволяют наладить бесперебойную и слаженную работу всех элементов сети.

Монтаж ИТП требует определенной поверки, которая должна показать насколько мастера точно выполнили установку в соответствии с инструкциями.

Преимущества использования ИТП

Четырехтрубная система теплоснабжения от центрального теплового пункта, применявшаяся раньше достаточно часто, имеет массу недостатков, которые отсутствуют у ИТП. Кроме того, последний имеет ряд весьма значительных преимуществ перед конкурентом, а именно:

• экономичность, обусловленная значительным (до 30%) снижением потребления тепла;
• доступность приборов упрощает контроль как за расходом теплоносителя, так и количественными показателями тепловой энергии;
• возможность гибкого и оперативного влияния на расход тепла путем оптимизации режима его потребления, в зависимости от погоды, например;
• простота монтажа и довольно скромные габаритные размеры устройства, позволяющие размещать его в небольших помещениях;
• надежность и стабильность работы ИТП, а также благоприятное влияние на те же характеристике обслуживаемых систем.

Этот перечень можно продолжать сколь угодно долго. Он отражает лишь основные, лежащие на поверхности, преимущества, получаемые при использовании ИТП. В него можно добавить, например, возможность автоматизации управления ИТП. В этом случае его экономические и эксплуатационные показатели становятся еще более привлекательными для потребителя.

Наиболее существенным недостатком ИТП, если не считать транспортных расходов и затрат на погрузочно-разгрузочные мероприятия, является необходимость улаживания всевозможного рода формальностей. Получение соответствующих разрешений и согласований можно отнести к очень серьезным задачам.

Этапы установки

ТП здания или объекта при установке проходит поэтапную процедуру. Одного лишь желания жильцов в многоквартирном здании недостаточно.

• Получение согласия собственников помещений жилого здания.
• Заявка теплоснабжающим компаниям на проектирование в конкретном доме, разработка техзадания.
• Выдача технических условий.
• Обследование жилого либо иного объекта под проект, определение наличия и состояния оборудования.
• Автоматический ТП будут проектировать, разрабатывать и утверждать.
• Заключается договор.
• Проект ИТП жилого дома либо иного объекта реализуется, проводятся испытания.

Сферы применения

ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:

• Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
• Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
• Вентиляционная система – перед поступлением в здание воздух подогревается.
• Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.

Преимущества индивидуальных тепловых пунктов

К плюсам слаженной работы автоматизированного преобразователя ИТП относят:

1. Очевидную экономию в денежных тратах – на 40-60% меньше только одних расходов на содержание и использование установки.
2. Сниженное потребление тепловой энергии на 30%, если сравнить неавтоматизированными пунктами.
3. Точность наладки режимов доводит сокращение теплопотерь до 15%.
4. Бесшумность в работе.
5. Компактность в монтаже и её связь с нагрузкой. Например, агрегатная система производительностью до 2 Гкал/ч будет иметь место по площади всего 25-30 кв.м.
6. Удобство размещения – можно оборудовать подвальное помещение любого здания.
7. Автоматизация рабочего процесса, что приводит к сокращению численности персонала.
8. У обслуживающих операторов не обязательно должна быть высокая квалификация в должности.
9. Возможность выставлять оптимальные режимы в разные дни – праздники, выходные, в периоды сложностей погодных условий.

Такие пункты эффективно сберегают энергию, служат средством для обеспечения в помещении комфорта. Производители часто выпускают такие системы под заказ, что позволяет их максимально удобно спроектировать в индивидуальном порядке.

Принципиальная схема ИТП

При проектировании ИТП используется следующее оборудование:

• Циркуляционные насосы,
• датчики,
• контроллеры с датчиками t,
• регулирующие клапаны на электроприводах;
• блоки управления,
• запорная и регулирующая арматура, клапаны.

Самая простая принципиальная схема ИТП, спроектированного с использованием данного оборудования, выглядит следующим образом:

В зависимых и независимых схемах подключения отопительной системы к внешним магистралям теплопоставляющей организации используется разное оборудование.

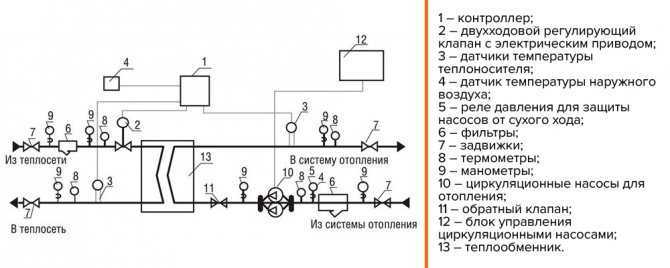

Схема ИТП при зависимом присоединении отопительной системы здания к теплосетям ТЭЦ или котельной выглядит следующим образом:

Циркуляция воды обеспечивается за счет работы насосов, управляемых автоматически при помощи блока управления либо контролера. Заданный температурный режим поддерживается за счет управления регулирующим клапаном. В рассматриваемой схеме регулировать температурный режим циркулирующей воды можно при помощи перемычки с обратным клапаном. Она позволяет подмешивать к горячей воде остывший теплоноситель из обратки. Альтернативой может служить вариант с элеваторным узлом.

Схема ИТП с независимым типом присоединения изображена ниже:

Основная особенность – применение теплообменника и специальных фильтров для очистки и подготовки теплоносителя к поступлению в ТО и внутридомовую теплосеть. Циркуляция теплоносителя также осуществляется при помощи насосов, управляемых автоматически при помощи блока управления либо контролера.

Принцип работы ИТП

Индивидуальный тепловой пункт — это совокупность оборудования, с помощью которого осуществляется учет и распределение тепловой энергии и теплоносителя в системе отопления конкретного потребителя (здания). ИТП подключен к распределительным магистралям городской сети теплоэнергии и водопровода.

Работа ИТП построена по принципу автономности: в зависимости от наружной температуры аппаратура изменяет температуру теплоносителя в соответствие с расчетными значениями и подает его в отопительную систему дома. Потребитель больше не зависит от протяженности магистралей и внутриквартальных трубопроводов. Но удержание тепла полностью зависит от потребителя и зависит от технического состояния здания и методов по сбережению тепла.

Индивидуальные теплопункты обладают следующими преимуществами:

• независимо от протяженности теплотрасс можно обеспечить одинаковые параметры отопления у всех потребителей,
• возможность обеспечить индивидуальный режим работы (например, для медицинских учреждений),
• отсутствует проблема потерь тепла на теплотрассе, вместо нее потери тепла зависят от обеспечения утепления дома домовладельцем.

В состав ИТП входят системы горячего и холодного водоснабжения, а также отопления и вентиляции. Конструктивно ИТП — это комплекс устройств: коллекторы, трубопроводы, насосы, различные теплообменники, регуляторы и датчики. Это сложная система, требующая настройки, обязательной профилактики и обслуживания, при этом техническое состояние ИТП напрямую влияет на расход тепла. На ИТП контролируются такие параметры теплоносителя как давление, температура и расход. Этими параметрами может управлять диспетчер, кроме того, данные передаются в диспетчерскую службу теплосети для записи и мониторинга.

Кроме непосредственно распределения тепла, ИТП помогает учесть и оптимизировать затраты на потребление. Комфортные условия при экономном расходовании энергоресурсов — вот основное преимущество использования ИТП.

Принцип работы

Схема конструкции зависит от источника энергии и специфики потребления. Наиболее популярная — независимая, для закрытой системы ГВС. Принцип работы ИТП следующий.

1. Носитель тепла приходит в пункт по трубопроводу, отдавая температуру подогревателям отопления, ГВС и вентиляции.
2. Теплоноситель идет в обратный трубопровод на теплогенерирующее предприятие. Используется повторно, но часть может быть израсходована потребителем.
3. Потери тепла восполняются подпитками, имеющимися в ТЭЦ и котельных (подготовка воды).
4. В тепловую установку поступает водопроводная вода, проходя через насос для холодного водоснабжения. Часть ее идет потребителю, остальное нагревается подогревателем 1 ступени, направляясь в контур ГВС.
5. Насос ГВС перемещает воду по кругу, проходя через ТП, потребителя, возвращается с частичным расходом.
6. Подогреватель 2 ступени действует регулярно при потере жидкостью тепла.

Теплоноситель (в данном случае — вода) движется по контуру, чему способствуют 2 циркуляционных насоса. Возможны его утечки, которые восполняет подпитка из первичной тепловой сети.

Тепловой пункт индивидуальный

Тепловая установка, занимающаяся или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.

Для его функционирования потребуется подключение к системе водо- и тепло-, а также электроснабжения, необходимого для активации циркуляционного насосного оборудования.

Малый тепловой пункт индивидуальный может использоваться в доме на одну семью или небольшом строении, подключенном непосредственно к централизованной сети теплоснабжения. Такое оборудование рассчитано на отопление помещений и подогрев воды.

Большой индивидуальный тепловой пункт занимается обслуживанием больших или многоквартирных строений. Мощность его находится в пределах от 50 кВт до 2 МВт.

Основные типы тепловых пунктов

Тепловые узлы, посредством которых отопительная система, система ГВС и вентиляция присоединяются к источнику тепловой энергии, бывают двух типов: одноконтурные и двухконтурные. Рассмотрим более подробно каждый из них.

При этом отопительная система жилого дома, административного или промышленного здания напрямую соединяется с магистралью ГВС. Отличительная особенность этого типа тепловых пунктов – наличие элеваторного узла – трубопровода, соединяющего прямую и обратную магистрали. Именно одноконтурная схема ТП была рассмотрена нами выше, когда речь шла о тепловом узле на основе элеватора. Отметим, что такая схема может предусматривать монтаж дополнительного циркуляционного насоса либо же применяют особую форму магистральных труб – сначала идет резкий участок сужения, а затем – конусообразное расширение, в результате вода из обратки закачивается в сеть (работает принцип эжекции)

Данная схема рассматривалась выше, когда речь шла о тепловом узле на основе ТО. Пластинчатый теплообменник – устройство, состоящее из ряда полых пластин, по одним из которых движется нагреваемая, а по другим – нагревающая жидкость (вода). За счет изменения количества взаимодействующих друг с другом пластин можно регулировать количество отбираемого тепла таким образом, чтобы не требовался дозабор из обратки. Теплообменники обладают высоким КПД, являются надежным и неприхотливым оборудованием.

Сдача в эксплуатацию

Просто смонтировать ИТП недостаточно. Чтобы запустить его в работу, необходимо получить допуск. Он выдается энергонадзором при наличии пакета документов.

Список включает: — Технические условия на подключение, подтвержденные справкой из энергоснабжающей компании. — Проект. — Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности. — Акт о готовности теплового пункта к эксплуатации. — Паспорт ИТП. — Справка о готовности работы прибора учета. — Справка о заключении договора на теплоснабжение. — Акт приемки выполненных работ. — Приказ о назначении ответственного за эксплуатацию установок. — Список лиц ответственных, за обслуживание и ремонт установок. — Копия свидетельства сварщика. — Сертификаты на используемые электроды и трубопроводы. — Акты на скрытые работы, исполнительную схему теплового пункта. — Акт на промывку и опрессовку систем. — Должностные инструкции, инструкции по пожарной безопасности и технике безопасности. — Инструкции по эксплуатации. — Акт допуска в эксплуатацию сетей и установок. — Журнал учета состояния контрольно-измерительных приборов. — Наряд из тепловых сетей на подключение.

Источники тепла и системы транспорта тепловой энергии[ | ]

Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные

магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, ивторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называетсятепловым вводом .

Магистральные тепловые сети, как правило, имеют большую протяжённость (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а в конечном счёте и потребителей, теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях вода (в том числе водопроводная, питьевая) непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяжённость (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или двумя кварталами. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к усиленной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.

Принципиальная схема

Та или иная схема ИТП имеет особенности, зависящие от потребителя. Важен центральный поставщик тепла. Самый распространенный вариант — закрытая система ГВС с независимым присоединением отопления. В ТП по трубопроводу поступает носитель тепла, реализуется при подогреве воды для систем и возвращается. Для возврата имеется обратный трубопровод, идущий к магистрали на центральный пункт — предприятие по генерации тепла.

Отопление и ГВС устроено в виде контуров, по которым с помощью насосов перемещается носитель тепла. Первый принято проектировать, как замкнутый цикл с возможными утечками, восполняемыми из первичной сети. А второй контур — циркулярный, снабженный насосами для ГВС, подающий воду к потребителю для расходования. При потере тепла нагрев осуществляется второй нагревательной ступенью.

Преимущества и недостатки

Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:

• параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
• пункт обслуживает большое число потребителей.

Недостатков у этого решения намного больше:

• Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
• Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
• Во время ремонта без тепла остается большое количество жильцов.
• Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.

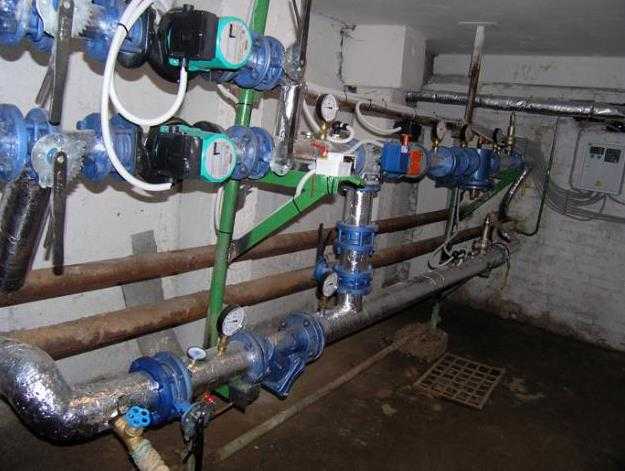

ИТП в подвале дома экономит до 30% расходов на горячую воду

ИТП намного выгоднее:

• Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
• Все квартиры получают одинаковое количество тепла с учетом площади.
• Из крана вода идет действительно горячая и сразу.
• Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
• При выходе из строя ТП страдает меньшее количество жильцов.

Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.

Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:

• Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
• Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.
