Циркуляция воды в системе горячего водоснабжения: реализация, расчет, схемы для частного дома

Особенности отопительной системы многоквартирных домов

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Конструктивные особенности схемы отопления

Минстрой в этом вопросе ссылается также на позицию, отражённую в решении Верховного Суда Российской Федерации от 22 сентября 2009 г. №ГКПИ09-725. Суд даёт заключение о том, что отопительное оборудование в МКД, включая внутриквартирные радиаторы отопления, может быть отнесено к общему имуществу только, если оно обслуживает более одного жилого или нежилого помещения.

Стояки и подводки

Стояки отвечают за вертикальную разводку воды в расположенных друг над другом квартирах. Подводки выполняют функцию разводки жидкости по кранам и другим сантехническим приборам внутри квартиры.

В квартирах традиционно используется последовательная (тройниковая) разводка. Коллекторная более материалоемкая и требует скрытого монтажа подводок, который сильно затрудняет их дальнейшее обслуживание.

Системы ГВС подразделяют на два типа:

• централизованные,
• местные (децентрализованные).

В централизованных системах нагревательная установка в ЦТП (Централизованный теплопункт) может обслуживать одно или несколько зданий в пределах микрорайона или поселка. Централизованные схемы проектируют и монтируют с циркуляционными трубопроводами для бесперебойного обеспечения горячей водой. Без них при отсутствии водоразбора в подающих трубопроводах вода остывает, и потребитель вынужден сливать ее, что ведет к излишнему расходу воды по счетчику. Кроме того, устанавливают полотенцесушители, которые не могут работать при отсутствии циркуляции.

Децентрализованное (местное) ГВС применяют в тех случаях, когда экономически не выгодно строительство централизованной схемы: при небольшой плотности тепловых нагрузок в сельских населенных пунктах и тому подобное.

Схемы ГВС бывают:

1. С тупиковым трубопроводом, где при малом потреблении или отсутствии водоразбора вода быстро остывает. Такую схему применяют в малоэтажных жилых зданиях с сетью малой протяженности, банно-прачечных комбинатах.
2. С циркуляционными стояками. Подобные схемы применяют в многоэтажных жилых зданиях и гостиничных комплексах.

Проблемы

Циркуляция в системе водоснабжения — это процесс, который достаточно легко нарушить. В следующем разделе статьи мы разберем типовые проблемы, которые могут привести к остановке циркуляции и связанному с ней охлаждению стояков ГВС и полотенцесушителей в многоквартирном доме.

Воздушная пробка

• Симптомы: после отключения горячей воды остыл один стояк или группа стояков. У соседей трубы по-прежнему нагреты.
• Причина: воздушная пробка в кольцующей перемычке. Перепада давления в 0,2 атмосферы недостаточно для того, чтобы вытеснить ее в розлив.
• Решение: выгнать воздух через воздушник в верхней точке перемычки. Если это невозможно (к примеру, из-за отсутствия жильцов верхнего этажа), можно перепустить стояк через подвал или водоразборную арматуру в квартирах.

Для этого нужно:

1. Перекрыть один из проблемных стояков ГВС краном или вентилем в подвале;
2. При наличии сбросника на этом стояке — открыть его и дождаться выхода воздуха;

Стояк ГВС снабжен сбросником, позволяющим перепустить его из подвала

1. Если на стояке стоит не сбросник, а заглушка, можно до отказа открыть горячую воду на одном-двух смесителях в любой квартире, расположенной по этому же стояку;

Воздух можно выгнать из стояка через любой подключенный к нему смеситель

1. После стравливания воздуха открыть вентиль или кран у основания стояка.

Перекрытый вентиль

• Симптомы: при водоразборе стояк нагревается сверху от врезки в него подводки ГВС. Очевидно, что вода поступает к подводке через кольцующую перемычку.
• Причины: после отключения стояка кран или вентиль остался полностью или частично закрытым.
• Решение: спуститься в подвал и до отказа открыть запорную арматуру на вашем и объединенных с ним соседних стояках ГВС.

У открытого шарового крана рукоятка всегда направлена параллельно оси корпуса

Отрыв клапана вентиля

Симптомы: вода поступает к подводке через кольцующую перемычку сверху. У основания стояка подачи ГВС в подвале установлен винтовой вентиль. Стрелка на корпусе вентиля направлена в сторону розлива ГВС.

Стрелка на корпусе винтового вентиля указывает единственно возможное направление потока воды

• Причины: отрыв клапана вентиля от штока. Это происходит, если попытаться открыть неправильно установленную запорную арматуру этого типа, преодолевая давление воды на клапан.
• Решение: замена вентиля на шаровый кран (на стальном стояке в этом случае приходится менять сгон на более длинный), установка нового винтового вентиля в правильном положении (со стрелкой по направлению потока).

Вентиль стояка на фото заменен сборкой с шаровым краном

Отсутствие перепада в теплотрассе

В домах с открытым теплоснабжением циркуляционная система горячего водоснабжения нередко останавливается сразу после завершения отопительного сезона. Симптомы — холодные полотенцесушители во всем доме. Причина — в том, что местные «Теплосети» полностью убирают перепад между нитками теплотрассы.

Зачем это делается?

Дело в том, что отопительный сезон закачивается, когда не менее пяти дней подряд на улице держится температура +8 °С и выше. Даже если после остановки отопления грянет новый заморозок — отопление не включат, поскольку в масштабах города повторный запуск связан с колоссальными расходами.

Однако жильцы отдельного дома вполне могут, имея доступ к тепловому пункту, снова включить отопление. Для этого нужно лишь открыть пару так называемых домовых (после водоструйного элеватора) задвижек или кранов. Но в отсутствие перепада это не приведет к возобновлению циркуляции в отопительной системе, а, значит, и к никем не оплачиваемому расходу тепла.

По завершении отопительного сезона циркуляция ГВС может на некоторое время остановиться

Увы, для этого сценария разумное решение отсутствует. Все, что вы можете сделать — подождать пару недель. Как только на улице установится по-настоящему весенняя погода, обеспечивающий циркуляцию перепад вернется.

Полезные рекомендации

Приступая к этапу восстановления эффективности отопления, нужно проанализировать ситуацию и определить причину проблемы. Ход действий следующий:

• Проинспектировать правильность коммуникаций.
• Проконтролировать наличие воздуха в системе, при его наличии выпустить его.
• Осмотреть отопительный прибор, произвести очистку внутренней полости.
• Оценить функциональное состояние запорной арматуры и регулировочных клапанов.
• Определить работоспособность системы, при необходимости поменять или установить более мощный насос.

При обнаружении ситуации, когда биметаллические радиаторы вверху сильно горячие и внизу холодные, стоит проверить регулировочные краны (если таковые предусмотрены в проекте). Нужно сразу же снять такой узел и провести детальный осмотр. Если обнаружены отложения, заужающие сечение, их следует устранить. Однако лучшим вариантом будет замена детали на новую.

Низкое давление в системе также не способствует эффективной теплопередаче. Это может быть связано с насосом, или же его абсолютным отсутствием. Поэтому мастера недаром советуют произвести монтаж современного оборудования. Только так можно получить качественную подачу тепла.

Нередко на строительных форумах люди жалуются на отопительные системы – низ батареи холодный, а верх горячий. Стоит отметить, что любой радиатор сверху теплее, чем внизу, но если зазор между этими температурами слишком большой, то, скорее всего, с системой не все в порядке.

Источники

• http://obustroen.ru/inghenernye-sistemy/otoplenie/batarei/pochemu-radiator-otopleniya-sverxu-goryachij-snizu-xolodnyj.html
• https://eurosantehnik.ru/chto-delat-esli-niz-batarei-xolodnyj-a-verx-goryachij.html
• https://stroimass.com/bimetallicheskie-radiatory-niz-holodnyj-i-verh-goryachij.html
• https://VsePoDomu.ru/zhkh/pochemu-batareya-snizu-kholodnaya/
• https://otoplenie-expert.com/sistemy-otopleniya/sverhu-goryachiy.html
• https://stroimdom44.ru/radiator-otopleniya/
• https://mr-build.ru/newteplo/batarea-sverhu-goracaa-a-snizu-holodnaa.html

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

В радиаторе воздух

Завоздушенная система отопления также является малоэффективной в плане обогрева помещений. Как правило, такая неприятная ситуация со скоплением воздушных пузырьков в радиаторах наблюдается в многоквартирных домах на верхних этажах, что легко объясняется элементарными законами физики – воздух поднимается в сторону крыши. Обычно у таких батарей холодный верх, но это не исключает того факта, что может быть и холодный низ.

С профилактической целью устанавливаются стандартные краны Маевского, посредством которых и спускается из системы весь скопившийся в радиаторах воздух. Нужно перекрыть трубу на подачу горячей воды и оставить «обратку» в открытом положении, после чего открыть кран и выпустить воздух. После закрытия крана подача теплоносителя в радиатор возобновляется.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Расчет

Как выполнить расчет горячего водоснабжения с циркуляцией?

Обратимся все к тому же СП 30.13330.2016. Согласно приложению «Б» к своду правил, циркуляционный расход горячего водоснабжения вычисляется по формуле Qц=Qht/(p*c*Dt).

В этой формуле:

• Qц
  — расход через циркуляционный трубопровод в литрах в секунду;
• Qht
  — теплопотери контура в ваттах;

p
— плотность воды в кг/м3;

Давайте в качестве примера выполним расчет для следующих упрощенных условий:

• Циркуляционный контур — гладкая труба размером 3/4 дюйма и длиной 50 метров;
• Она нагрета до 75 градусов по Цельсию при температуре окружающего ее воздуха +20°С;
• При прохождении контура горячая вода может охладиться не более чем на 15 градусов.

Итак:

1. При температуре воды 65°С и воздуха 20°С перепад на поверхности трубы составит 55 градусов;

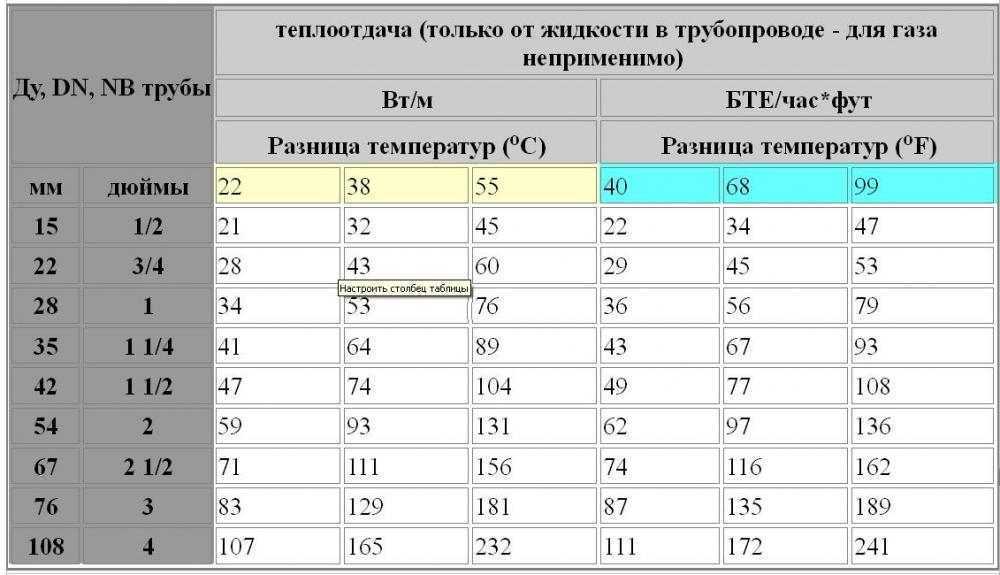

2. По данным приведенной выше таблицы, теплопотери метра трубы в этих условиях равны 60 Вт/м, что при длине контура в 50 метров и отсутствии теплоизоляции даст общее количество теплопотерь в 3 кВт (3000 Вт);
3. Подставляем данные в формулу: Qц=3000/(1000*4,2*15)=0,047 л/с (0,17 м3/час).

Частный сектор

Какие схемы горячего водоснабжения с циркуляцией применяются в коттеджах?

Собственно, принципиальных схемы всего две: с циркуляцией через водонагреватель (для этого он должен быть оснащен дополнительным патрубком для подключения обратки ГВС) и с термосмесителем.  Воду приводит в движение малогабаритный насос с мокрым ротором.

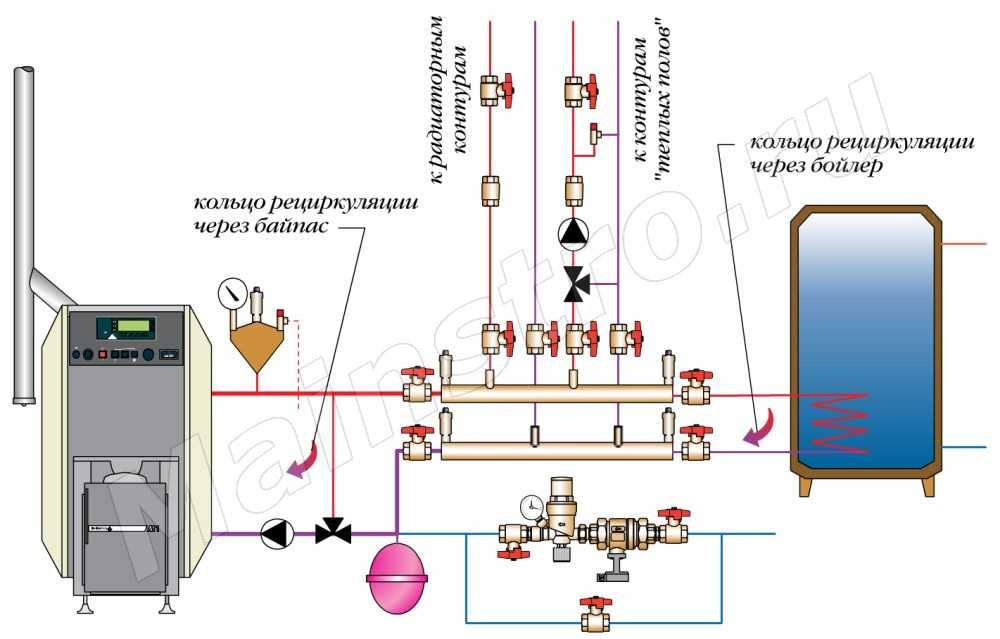

Замкнутый контур с циркуляционным насосом и бойлером с тремя выходами

Насос для нужд отопления и ГВС с мокрым ротором

Трехходовой термостатический клапан позволяет реализовать рециркуляцию даже в том случае, если в вашем доме за нагрев воды отвечает электрический бойлер или косвенник с двумя патрубками (ГВС и подпитки).

Схема с обычным бойлером и трехходовым термосмесителем

Решение основных проблем с радиатором – как бороться с поломками?

Если вы начали задаваться вопросом: «Почему радиатор отопления в комнате сверху горячий, а снизу холодный?», то пора в срочном порядке принять необходимые меры.

Правильно подключенная батарея

Чтобы найти причину, действуйте по следующему алгоритму:

• проверьте правильность подключения труб;
• осмотрите сам радиатор;
• выпустите воздух и почистите прибор;
• проверьте состояние клапанов для регулировки;
• осмотрите трубы;
• проверьте насос.

Первый этап требует проверки грамотности подключения. Для начала оцените температуру патрубка в нижней части радиатора. Если устройство было подключено неправильно, то нижний патрубок будет горячим. С целью решения проблемы нужно отключить все трубы и заново подключить их по указанному выше принципу. Если вы все сделаете правильно, то нижний патрубок будет еле теплым.

Зачастую в радиаторе образуется воздушная пробка, которая мешает нормальному нагреванию элемента. Для решения проблемы в приборе должен присутствовать кран Маевского или отдельная пломба для спуска воздуха. Для продувки необходимо перекрыть подачу воздуха, полностью открыть спуск и выпустить весь воздух. Затем кран нужно вернуть в прежнее положение и повернуть вентили системы. Во многих случаях такая процедура дает требуемый результат.

Если система снабжена регулировочным краном, то проблема может крыться в нем. Снимите кран и внимательно осмотрите его. Если вы заметили заужение его конца, то придется вернуть детали изначальный диаметр, используя плоскогубцы. Многие специалисты советуют сразу поменять кран, чтобы продлить срок эффективной работы системы.

Часто в системе отсутствует высокое давление, ввиду ее конструктивных особенностей. Об этом необходимо узнать при покупке квартиры или частного дома. Чтобы увеличить этот показатель, замените старый насос или купите его, если помпа полностью отсутствует. Это даст возможность увеличить скорость циркуляции теплоносителя и обеспечит более эффективную работу всей системы.

Способы получения и виды подачи горячей воды

По способу получения системы ГВС разделяют на два типа:

• открытая,
• закрытая.

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:

• с однотрубными стояками,
• с двухтрубными стояками.

Двухтрубная состоит из двух стояков:

• подающего,
• циркуляционного.

По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.

В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.

Полотенцесушители при такой схеме:

• размещаются на подающей трубе,
• ставятся электрические,
• подключают к лежаку отопления.

В последнем случае полотенцесушители работают только во время сезона отопления.

При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

В видеоролике показан принцип работы отопления многоэтажного дома:

Последствия холодной обратки

Схема для нагрева обратки

Иногда, при неправильно спроектированном проекте обратка в системе отопления холодная. Как показывает практика то, что комната не получает достаточно тепла при холодной обратке, это еще пол беды. Дело в том, что при разной температуре подачи и обратки, на стенках котла может выпадать конденсат, который при взаимодействии с углекислым газом, выделяющимся при сгорании топлива, образует кислоту. Она то и может вывести котел из строя значительно раньше времени.

Чтобы этого избежать, необходимо очень тщательно продумать проект системы отопления, особенное внимание необходимо уделить такому нюансу, как температура обратки. Или же включить в систему дополнительные приборы, например, циркуляционный насос или бойлер, который будет компенсировать потери теплой воды

Варианты подключений радиатора

Теперь мы более чем уверенно можем сказать, что при проектировке системы отопления подача и обратка должны быть идеально продуманы и настроены. При неправильной конструкции можно потерять более 50% процентов тепла

Существует три варианта врезки радиатора в систему отопления:

1. Диагональная.
2. Боковая.
3. Нижняя.

Диагональная система дает самый больший коэффициент КПД, и поэтому является более практичной и эффективной.

На схеме представлена диагональная врезка

Как регулировать температуру в системе отопления?

Для того, чтобы отрегулировать температуру радиатора и снизить разницу между температурами подачи и обратки, можно использовать регулятор температур системы отопления.

При установке данного прибора не забудьте о перемычке, которая обязательно должна находиться перед отопительным прибором. В случае ее отсутствия вы будете регулировать температуру батарей не только в своей комнате, но и по всему стояку. Вряд ли соседи обрадуются подобным действиям.

Самый простой и дешевый вариант регулятора – это установка трех вентилей: на подаче, на обратке и на перемычке. Если вы прикрываете вентили на радиаторе, перемычка обязательно должна быть открыта.

Существует огромное изобилие различных терморегуляторов, которые можно использовать в многоквартирных и частных домах. Среди большого разнообразия каждый потребитель может выбрать для себя регулятор, который будет устраивать его по физическим параметрам и, конечно же, по стоимости.

Инфракрасное пленочное отопление – плюсы и минусы

Предохранительный клапан в системе отопления

У меня отопление котлом «Житомир-м» АОГВ 7. Колонка отдельно. Проблема в том, что батареи сверху горячие, а снизу чуть тёплые. Отопление давно сделано, лет 12. Я раньше тут не жил, а сейчас включил отопление и думаю, так и должно быть? В чём причина может быть? Что нужно сделать, чтобы вся батарея была горячей?

Ну, то что они внизу холоднее чем в верху это нормально.

Вам в принципе не должно быть важна температура радиаторов,главное это температура в помещении.

Так вот если у вас в помещении холодно то и радиатор будет с верху намного горячее чем снизу.

1) высокие теплопотери помещения (утеплите окна двери,стены,закройте окно чердака на улицу. в общем уменьшаем теплопотери)

2)низкая скорость теплоносителя в системе (то есть радиатор доказал нам что умеет продуктивно отдавать тепло, но он недополучает тепла в единицу времени, но излучаемого не достаточно на обогрев помещения..) (возможно завоздушены горизонтальные участки трубопровода и соответственно изменился диаметр трубы,а значить и теплоносителя в минуту в радиатор попадать стало меньше)

Можно скорость теплоносителя увеличить установкой дополнительного насоса.

Да если «открытая» гравитационная система то в нее доливают же периодически свежую воду,

возможно накипь уменьшила диаметры

Но сперва я бы поискал источники тепло потерь.))

как в этом случае крыша не с проста горячая ж))

Батареи внизу чуть тёплые, а сверху горячие, что делать?

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.

Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Основные неисправности отопительных систем и их устранение

Воздушные пробки

Воздушные пробки возникают в радиаторах, трубах и мешают нормальной циркуляции воды в системе отопления. Они появляются по разным причинам:

• нарушение технологии заполнения системы водой после летнего периода;
• несоблюдение режима деаэрации воды;
• выполнение ремонта с разборкой трубопроводов;
• несоблюдение уклонов при монтаже системы отопления;
• подсос воздуха через негерметичные стыки.

Для удаления воздуха из системы используют кран Маевского, установленный на радиаторе. Следует открыть его, дождаться, когда выйдет воздух, прекратится шипение, вода начнет изливаться спокойно без пузырьков. После этого вентиль закрывают. Не забудьте подставить емкость для слива воды или полотенце.

В старых чугунных батареях кранов Маевского нет. Воздух выпускают, не до конца выкручивая пробки на торцах радиаторов. Лучше доверить эту операцию сантехникам – если выкрутить заглушку полностью, можно затопить квартиру.

Начало сезона отопления жильцы многоэтажных домов ждут с нетерпением: наконец в квартире станет тепло, и не нужно будет использовать электрические обогреватели. Однако часто возникает такая ситуация: сеть уже включили, а батареи почему-то остались холодными. Что нужно делать, чтобы в помещении была комфортная для проживания температура? Прежде всего, следует выяснить причину возникновения проблем с системой обогрева. Анализ ее работы и проверка состояния всех элементов позволят понять, что делать, если дали отопление, а батареи остались холодными. На основе полученной информации определяют алгоритм устранения неполадок в коммуникационной сети.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>
