Как сделать воздушное отопление и обогрев частного дома своими руками? и схемы

Обогрев дачи без электричества и газа

При отсутствии электричества и газа дачный дом обогреет система, работающая от солнечного коллектора. Простой коллектор можно сделать самостоятельно, но он почти не отапливает дом, если температура опускается ниже нуля. Поэтому чаще всего для экономного обогрева строят кирпичные печи.

Печное отопление

Владельцы дач строят камины, печи из кирпича, приобретают буржуйки. Магазины предлагают хозяевам частных домов десятки видов чугунных и стальных печей.

Печи и камины из кирпича отапливают дровами и углем. В них сжигают любое органическое топливо.

Кирпичные печи устанавливают не только посередине комнаты, их встраивают в простенки для обогрева нескольких помещений.
После прогорания топлива закрывают задвижку и тепло не уходит из дома.

Кирпичи медленно и равномерно прогреваются от огня и долго держат тепло. Печь остаётся тёплой и через сутки.

Камины

Камины хороши для одного помещения, но непригодны для прогрева нескольких смежных комнат. Они сжигают много топлива по сравнению с обычными кирпичными печками.

От пламени исходит прямое тепловое излучение, нагревающее пространство перед топкой. При этом создаётся конвекционный тепловой поток, идущий вверх от камина.

Буржуйка

При сгорании твёрдого топлива буржуйка быстро раскаляется. Для нагрева дома достаточно одной закладки дров.

Фото 1. Металлическая печь, установленная в доме. По правилам пожарной безопасности пол и стены вокруг закрыты негорючими материалами.

Эта печь не занимает много места, но её нельзя встраивать в проёмы. Требуется соблюдать правила пожарной безопасности и отдалять сооружение от стен.

При сгорании топлива нагревается корпус печи и температура воздуха рядом повышается.

Справка. Железные печи быстро нагреваются, но также быстро остывают. Исключение составляют печи длительного горения, которые отдают тепло в течение 6—8 часов.

Как прогреть дом воздухом?

Воздух – вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления – обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображенийФото из В системах воздушного теплоносителя сам воздух — вторичный теплоноситель, проходящий перед подачей обработку нагревательными агрегатамиВоздух для систем воздушного отопления обогревается водой или паром, подготовка которых проводится всеми известными видами нагревательного оборудованияВ качестве нагревательного оборудования используются огневые печи, перерабатывающие твердые, жидкие и газообразные варианты топливаДо сих пор в схемах отопления загородных домов используются русские печи. Их недостаток в том, что нормально обогреть они могут не более трех смежных комнатРаспространенный вариант отопления частных коттеджей основан на использовании камина с подключенными к нему теплоотводамиРазвязку теплопроводов воздушной отопительной системы обычно устраивают в пределах чердака или располагают за подвесными потолочными конструкциямиВесьма экономный способ получения энергии для подогрева воздуха предполагает использование теплового насоса воздух-воздухВ схеме работы теплового насоса воздух воздух внутренний блок внешне напоминает собой аналогичную часть климатического оборудованияПринцип нагрева теплоносителяУстановка с газовым калориферомОгневая печь за пределами помещенияПечь в отоплении загородного домаКамин в формировани отопления частного домаУстройство теплоотводов в пределах чердакаВнешний блок теплонасоса воздух-воздухВнутренний блок системы отопления воздух-воздух

Интересный и экологически чистый вариант отопления – использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.

Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз.

Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.

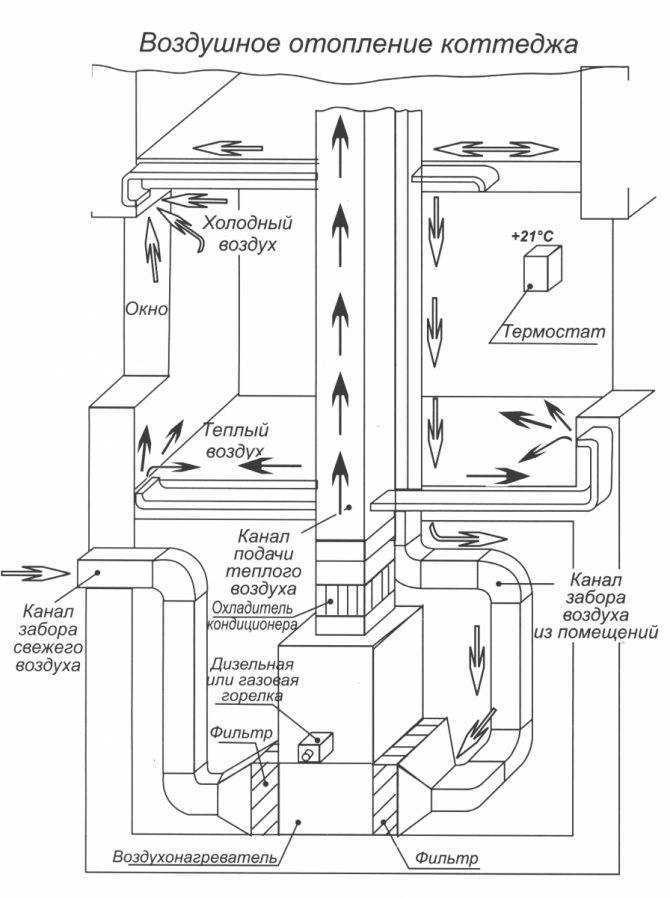

Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

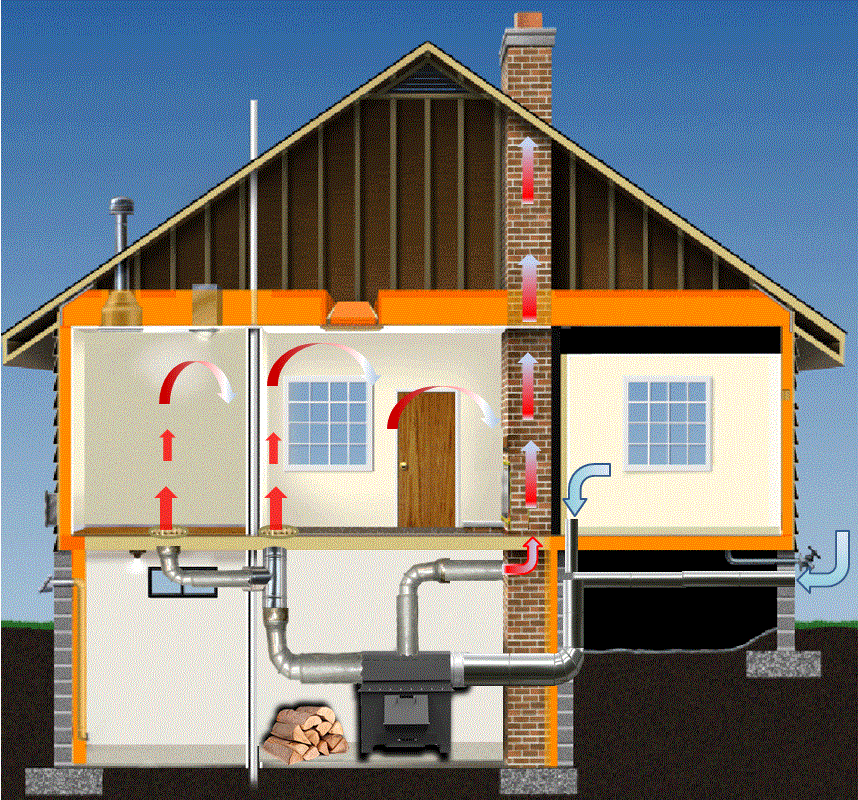

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.

Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы

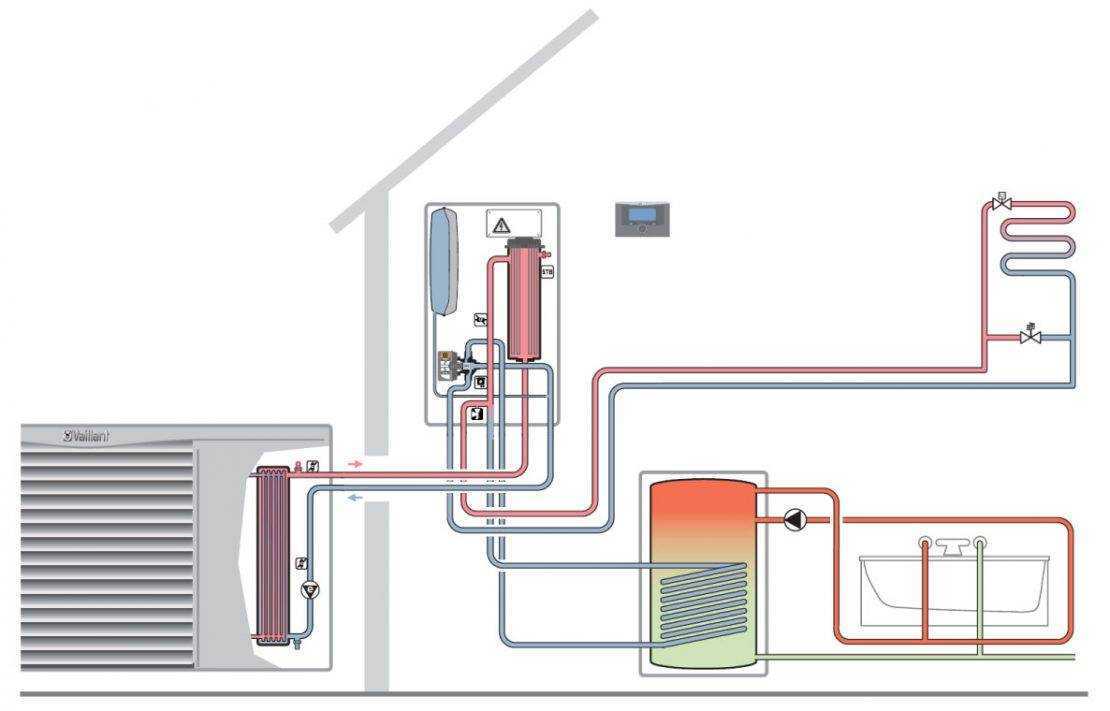

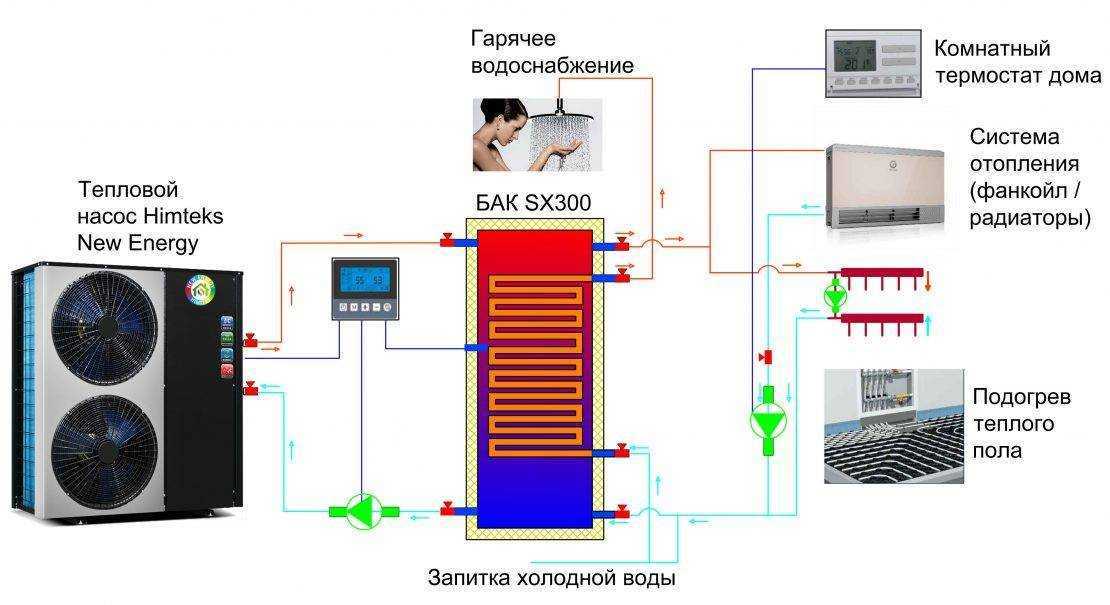

Система отопления с тепловым насосом

Тепловые насосы воздух-воздух могут применяться для обогрева отдельного помещения или являться основным узлом автономной системы отопления частного дома. При этом газовый, электрический котел превращается в резервный источник нагрева, включать его рекомендуется при значительном понижении внешней температуры. Профессионалы рекомендуют применять оборудование для воздушного отопления частного дома при создании локальных тепломагистралей.

Вся конструкция отличается компактностью, при этом тепловые насосы удобно интегрируются в уже функционирующую схему, например, с жидким теплоносителем, принимая на себя значительные или полные нагрузки. Гибкая подача тепла с возможностью регулировки микроклимата, а также простота замены одного прибора без нарушения работы всей системы – плюсы.

Но есть у локальной схемы и минусы:

направить потоки нагретого воздуха без системы воздуховодов невозможно, а обустройство трубопровода не всегда выгодно в экономическом плане;
суммовая эффективность приборов меньше, чем при применении одного мощного котла;
монтаж нескольких наружных блоков может испортить эстетику фасада;
ограничения протяженности трассы, связывающей наружный и внутренний блок, не позволяют использовать ТН повсеместно;
от идеи оборудования автономной схемы отопления для большого количества комнат внутри одного строения небольшого формата придется отказаться – это невозможно по техническим причинам.

Если тепловой насос воздух-воздух применяется при обустройстве централизованной системы отопления, недостаток только в высверливании дырок для крепления воздуховодов.

Рассмотрев минусы, нужно отдать должное плюсам, которых намного больше:

Есть возможность контроля температуры нагрева в любой комнате, всем помещении. Также система позволяет интегрировать в схему оборудование для очистки, увлажнения, ионизации.
При соблюдении технологии монтажа контроль притока/вытяжки воздушных потоков обеспечивает снижение теплопотери. Для устранения недостатка применяются системы рекуперации.
К плюсам относится простота обслуживания приборов. Например, при значительных понижениях внешней температуры прогреть один блок намного проще, чем отогревать весь трубопровод магистрали.

Комплектующие системы воздушного отопления

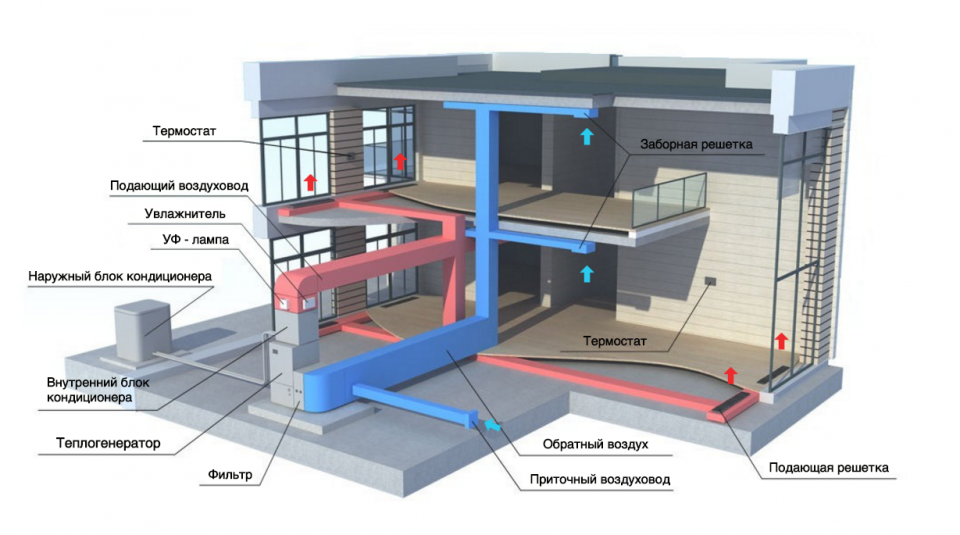

Система оборудования для воздушного отопления включает внутренний и внешний блоки, контур для перемещения хладагента, вентилятор с функцией нагнетания воздуха и трубопроводы (каналы) для транспортировки потоков воздуха.

Для обустройства локальной системы нужны только 2 блока, один из которых устанавливается на крышу строения, второй монтируется внутрь помещения. Лучше выбирать точку, удобную для выхода тепловых потоков и перемещения по комнате с высокой эффективностью.

Области применения воздушной системы отопления

Свойства быстро очищать воздух и прогревать помещения локально объясняют популярность воздушного отопления в промышленных, производственных помещениях, офисах. Локальные конструкции в частных домах необходимы при перебоях с топливом, электричеством.

Простой расчет показывает, что при подведении газопровода к участку пользователь затратит не менее 10500$, при этом предполагаются дальнейшие вложения на обустройство системы трубопроводов, котла, поддержание работы насоса. В этом случае тепловой насос воздух-воздух обойдется намного дешевле, работать будет с первой минуты подключения системы и гарантирует пожизненное снижение затрат. А вот электрический, газовый или твердотопливный котел может стать резервным источником, подключаемым только при значительном похолодании.

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

месту установки оборудования;
варианту циркуляции воздуха;
типу теплового обмена;
масштабности.

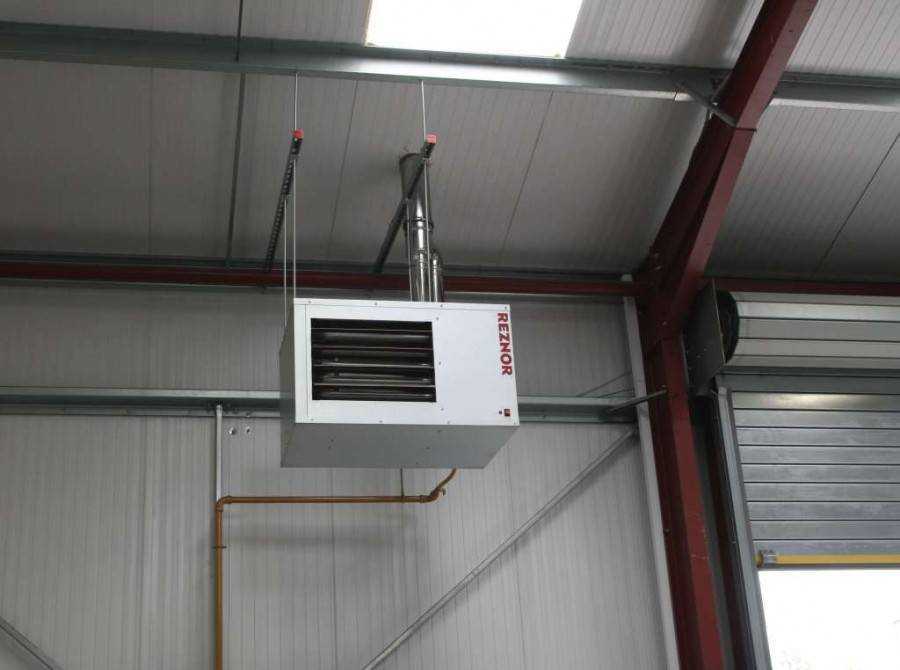

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом

Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции. В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища

При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку

В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

Разновидности систем воздушного отопления

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов, развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

Как прогреть дом воздухом?

О том, как прогреть дом воздухом, можно говорить долго. Суть всех воздушных систем заключается в едином. Имеется какой-то мощный нагревательный прибор, который прогревает и одновременно нагнетает мощным вентилятором воздух в помещения по каналам. В результате данная система будет выполнять следующие функции:

отопление;
вентиляция;
кондиционирование в летний период.

Кондиционирование осуществляется прохладным воздухом, который остужается через котел, и проходящий по остывшим каналам. Не потребуется дополнительно монтировать какое-то оборудование, потому что она все решает. При этом котел может работать на минимуме, потому что воздух перегреть все равно не удастся, и в этом нет необходимости.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Классификация систем воздушного отопления, вентиляции

Существует несколько современных систем воздушного отопления дома. Их классификация основана на способе циркуляции воздуха, зависит от особенностей применяемых устройств, воздухообмена и места размещения конструкции. По способу циркуляции воздуха различают:

Механические системы. Движение воздушного потока по воздуховодам обеспечивается вентиляторами.
Системы, в основе которых лежит естественный способ циркуляции. Разница температур, наличие нагретых и холодных потоков обеспечивают движение воздушных масс (согласно законам физики).

Классификация по типу устройств:

Центральные системы. Предназначены для обогрева помещений большой площади.
Локальные. Обеспечивают необходимую температуру в отдельных помещениях или зонах.

В зависимости от применяемого способа воздухообмена системы делятся на следующие виды:

Рециркуляционные. Задействован только воздух отапливаемого помещения.
Конструкции с частичной рециркуляцией.
Приточные. Воздухозабор осуществляется с улицы.

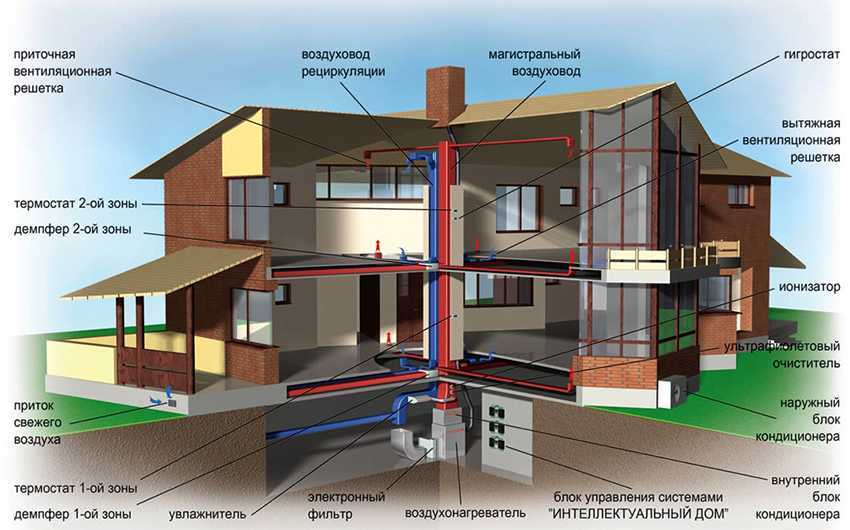

Проект системы воздушного отопления и вентиляции частного дома.

По месту размещения различают:

напольные устройства;
подвесные конструкции.

Каждая из систем отличается количеством комплектующих, способом монтажа и эксплуатационными характеристиками. Напольный механический рециркуляционный вариант является наиболее доступным видом системы. Обеспечение внешнего притока воздуха требует вспомогательных устройств, тем самым усложняя монтаж и привлекая дополнительные финансовые вложения.

На заметку! Перед тем как выбрать систему воздушного обогрева помещения, необходимо проконсультироваться со специалистом, знающим особенности домостроения, где планируется установить отопление.

Расчет системы отопления дома

Как рассчитать отопление частного дома?

онлайн-калькулятором

Особенности проведения грамотного расчета

Несмотря на уверения горе-мастеров, самостоятельно рассчитать воздушное отопление очень сложно. Такая задача под силу только специалистам.

Заказчик может только проконтролировать наличие всех пунктов проекта, в число которых входят:

Определение тепловых потерь каждого из отапливаемых помещений.
Тип отопительного оборудования с указанием необходимой мощности, которая должна быть рассчитана исходя из реальных теплопотерь.
Требуемое количество подогретого воздуха с учетом мощности выбранного отопительного прибора.
Необходимое сечение воздуховодов, их длина и т.п.

Это основные пункты расчета отопительной системы. Правильно будет заказать проект у специалистов. В результате заказчик получит несколько вариантов расчета, из которых можно будет выбрать и воплотить в реальность наиболее понравившееся решение.

Система воздушного отопления – сложная конструкция, состоящая из множества элементов. Для ее расчета лучше привлечь профессионалов, для ознакомления с компонентами стоит подробно изучить схему (+)

Особенности построения воздушного отопления

Планируя своими руками сделать систему обогрева дома воздухом, специалисты советуют начать работу с составления проекта.

В обязательном порядке рассчитывается необходимая скорость потока теплого воздуха, мощность теплогенератора, параметры воздушных каналов, объемы потерь тепла в разных помещениях.

Прежде чем самостоятельно начать монтировать воздушное отопление в загородном доме, рекомендуется составленную схему показать специалистам, которые при необходимости внесут корректировку в сделанные расчеты.

Видео:

Имея на руках схему, которая позволит собрать воздушное отопление частного дома своими руками, остается приобрести составляющие элементы.

В первую очередь, это теплогенератор, который может представлять собой дровяную печку или отопительный котел – в последнем случае применяемое топливо будет зависеть от типа агрегата.

Современный котел может питаться от электрической сети, работать на сжиженном или магистральном газе, на дизельном топливе.

Воздуховоды могут быть круглой и квадратной формы, первые могут иметь диаметр 10 – 20 см, вторые изготавливаются в виде коробов из элементов 10х15 см или 32х40 см.

Придать эстетичный вид воздушным сетям и добиться единства с дизайном помещения удается благодаря декорированию, для которого может использоваться гипсокартон или другой отделочный материал.

Для повышения эффективности работы системы нужно приобрести приточный вентилятор. Устройство воздушной системы обогрева возможно с использованием климатического прибора, который в теплое время года будет эксплуатироваться с целью кондиционирования и очистки воздуха.

Видео:

В зависимости от схемы воздушного обогрева кондиционер может монтироваться внизу или вверху помещения.

Монтаж приточного вентилятора выполняют под камерой сгорания отопительного прибора, откуда очищенные с его участием теплые воздушные массы поступают в теплообменник.

Пройдя через всю систему обогрева, остывший воздух направляется вновь к теплообменнику.

Собирая воздушное отопление своими руками, не нужно забывать о правилах техники безопасности. Здесь стоит начать с того, что отопительный прибор должен быть оснащен системой контроля безопасности, иметь реле контроля сгорания топлива, температурные датчики.

При конструировании воздуховодов жесткие элементы собирают с помощью специальных хомутов или с применением армированного строительного скотча.

Если в системе воздушного обогрева будет эксплуатироваться кондиционер, то обязательно воздуховоды покрывают самоклеящимся теплоизоляционным слоем, что позволит исключить образования конденсата.
