Выбор труб для коммуникаций
Стальные трубы преимущественно используются для проведения систем отопления и водоснабжения. Чтобы самостоятельно определить наиболее подходящий диаметр того или иного трубопровода, необходимо знать технические характеристики трубопровода и формулу для расчета.
Подбор параметров труб для водоснабжения
Диаметр труб для водопровода или канализации определяется с учетом следующих параметров:
- длины трубопровода;
- пропускной способности;
- наличия поворотов в системе.
Определяющим фактором является пропускная способность, которую можно рассчитать по следующей математической формуле:
Правила для расчета пропускной способности
Определив пропускную способность, диаметр можно рассчитать по формуле или подобрать по таблице ниже.
Подбор диаметра по пропускной способности трубопровода
Чтобы избежать сложности математических расчетов, можно воспользоваться рекомендациями специалистов:
- монтаж стояка системы должен обустраиваться трубами с диаметром не менее 25 мм;
- разводку водопроводных труб можно проводить трубами диаметром 15 мм.
Дополнительно при определении диаметра трубопровода можно ориентироваться на зависимость между длиной трубопровода и диаметром труб, которая выражается следующими характеристиками:
- если общая длина системы водоснабжения менее 10 м, то подходят трубы диаметром 20 мм;
- если длина трубопровода находится в пределах 10 – 30 м, то целесообразнее применять трубы с диаметром 25 мм;
- при общей длине более 30 м рекомендуется использовать трубы, имеющие диаметр 32 мм.
Рассчитать более точно диаметр труб для системы водоснабжения можно и с помощью различных онлайн-программ, представленных на специализированных сайтах или в специальных организациях.
Подбор параметров труб для отопления
При подборе труб для отопления необходимо предварительно определить следующие параметры:
- разницу температур при входе в систему и выходе (обозначается Δtº);
- скорость движения теплоносителя по системе (V);
- количество тепла, требуемого для обогрева помещения определенной площади (Q).
Зная эти параметры, произвести расчет можно по математической формуле:
Расчет диаметра отопительного трубопровода
Подбор диаметра труб по параметрам системы
При выборе диаметра важно учитывать, что подобранный при помощи расчетов или таблиц показатель не может быть менее диаметра выходного отверстия отопительного оборудования.
После определения оптимального диаметра трубопровода толщина стенки трубы определяется в соответствии с вышеуказанными таблицами. Для системы отопления достаточно толщины стальной трубы 0, 5 мм, а для системы водоснабжения 0,5 – 1, 5 мм в зависимости от условий прохождения трубопровода.
Как соотнести две системы измерения
Стальные изделия используют в газовой и водопроводной системе. Габариты труб указываются целым числом либо долями. К примеру, диаметр однодюймовой трубы равен 33.5 миллиметрам, а двухдюймовой соответствует 67 миллиметрам.
Этот параметр при переводе не равен 25.4-м и 50-ти миллиметрам.
Когда укладывают новую магистраль, обозначения, выраженные дюймами, не приносят сложности. Когда выполняется замена на изделия из пластика либо меди, нужно учитывать эти несоответствия.
Различие образуется тем, что во время протока воды важно значение внутреннего диаметра, поэтому стали определять данный параметр однодюймового, двухдюмового трубопроката, выполненного из различного материала. Самые верные параметры показывает значение УД
УД определяет диаметр просвета. Чтобы определить его значение в миллиметрах для трубопровода, выраженного в дюймах, рекомендуют использовать таблицы.
Инженерная формула, чтобы рассчитать диаметр. Для вычисления количества транспортируемой жидкости, применяют формулу. Расчеты важны для прокладки сети отопления, чтобы все помещение имело ровный обогрев.
Чтобы вычислить значения быстро, можно применить таблицы.
Подробнее о стандартизации
Стандартизация металлических элементов инженерных систем начала зарождаться в то время, когда активно стали появляться пластиковые трубы. Актуальность стандартизации заключалась и заключается в том, что она дает возможность без особых проблем объединять в рамках одной системы трубы из различных материалов. А это, в свою очередь, значительно расширяет возможности и полезные свойства инженерных систем.
Кроме того, имея информацию о наружном диаметре труб, специалисты-проектировщики могут достаточно оперативно определять, какие соединительные элементы необходимы и в каком количестве.
Речь идет о таких элементах, как:
- отводы;
- тройники;
- заглушки;
- запорные элементы систем.
Таблица для перевода дюймов в миллиметры
Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.
Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.
Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.
Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число
Поэтому делая измерения труб и переводя данные, следует округлять значения
В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.
Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.
Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.
Общими параметрами для труб являются:
1.внешний диаметр Дн.
2.внутренний диаметр Дв.
3.толщина стенок трубы h.
До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.
Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.
Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.
Имея данные трубы, можно легко определить необходимые объемы.
Это наглядно видно в таблице:
| Размеры трубы, дюймы. | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний диаметр. | 12,7 мм | 19 мм | 22,2 мм | 25,4 мм | 38,1 мм | 50,8 мм |
| диаметр резьбы, мм. | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |
Данная таблица содержит значения диаметров, выраженные миллиметрами.
Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.
Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.
Как самостоятельно узнать размеры изделия
Вы можете самостоятельно измерить диаметр трубы, а точнее его внутреннего сечения. Для этого можно воспользоваться несколькими методами.
Возможно произвести замеры по распилу – это можно сделать используя рулетку, линейку или штангенциркуль. Для этого приложите инструмент прикладывается.
к самому широкому месту изделия. Если вы производите замеры штангенциркулем, то его ножки нужно приложить снаружи. Затем плотно прижмите, сдвинув их.
При отсутствии маркировок расположите линейку на трубе и сделайте фото. Далее действуйте по формуле длина окружности умножаем на число Пи.
Понятия, используемые ГОСТами и ТУ для обозначения параметров относительно размеров труб
Несколько десятилетий назад, если заходила речь о трубах, то можно было практически безошибочно предугадать, что имеются в виду изделия, выполненные из стального проката. Сейчас потребители имеют дело с многообразием материалов, используемых для производства труб. Помимо традиционных металлических изделий (стальных, чугунных и медных) появились успешно вытесняющие их, в особенности, в бытовой сфере, пластиковые и металлопластиковые
Само это разнообразие заставляет проявлять внимание к размерам изделий, которые зачастую приходится использовать вместе и состыковывать в одних конструкциях
В действующих ГОСТах оперируют относящимися к размерам труб понятиями:
- длины;
- нескольких видов диаметра;
- толщины стенок.
Что касается длины, то в отношении стальных изделий ее рассматривают как:
- немерную, с установленными рамками 4-12,5 метра;
- мерную, находящуюся в указанном диапазоне;
- кратную мерной, подразумевающую, что в указанном диапазоне на проведение резов предусматриваются пятимиллиметровые припуски;
- приблизительную, опять же относящуюся к указанному диапазону.
Что касается диаметра изделий, то в ГОСТах нашлось место таким его видам:
- внутреннему;
- условному, номинально выражающему внутренний в миллиметрах или округленно – в дюймах;
- наружному.
Наружный диаметр труб — основной параметр для классификации труб по размерам
Широкое распространение разнообразных пластиковых изделий вызвало к жизни появление множества нормативных документов в виде таблиц соответствия их диаметров стальным аналогам.
Таблица 1
| Условный диаметр Ду, DN |
Диаметр в дюймах, в т.ч. диаметр резьбы G» |
Наружный диаметр трубы D, мм | |||
| DIN / EN | ВГП | ЭС, БШ | Полимерная | ||
| 10 | 3/8″ | 17,2 | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
| 25 | 1″ | 33,7 | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
| 50 | 2″ | 60,3 | 60 | 57 | 63 |
| 65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
| 80 | 3″ | 88,9 | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
| 100 | 4″ | 114,3 | 114 | 108 | 125 |
| 125 | 5″ | 139,7 | 140 | 133 | 140 |
| 150 | 6″ | 168,3 | 165 | 159 | 160 |
| 160 | 6 1/2″ | 177,8 | — | 180 | 180 |
| 200 | 8″ | 219,1 | — | 219 | 225 |
| 225 | 9″ | 244,5 | — | 245 | 250 |
| 250 | 10″ | 273 | — | 273 | 280 |
| 300 | 12″ | 323,9 | — | 325 | 315 |
| 400 | 16″ | 406,4 | — | 426 | 400 |
| 500 | 20″ | 508 | — | 530 | 500 |
| 600 | 24″ | 609,6 | — | 630 | 630 |
| 800 | 32″ | 812,8 | — | 820 | 800 |
| 1000 | 40″ | 1016 | — | 1020 | 1000 |
| 1200 | 48″ | 1219,2 | — | 1220 | 1200 |
Диаметры стальных труб
Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.
Применение труб различных диаметров
В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:
- бытовую;
- химическую;
- автомобильную;
- пищевую;
- сельскохозяйственную;
- строительную и другие отрасли.
Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.
Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.
Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.
Разновидности диаметров можно посмотреть в таблице стальных труб
Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.
Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.
Диаметры стальных труб могут быть:
- трубы с особо тонкими стенками -тонкостенные;
- нормальные, усредненные конструкции — обычные;
- изделия с тонкими стенками — тонкостенные;
- элементы с толстыми стенками — толстостенные;
- трубы с особо толстыми стенками — толстостенные.
Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.
Стандартное обозначение диаметра труб
Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.
Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.
Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)
Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).
Источник
Что такое DN (номинальный диаметр) размеров трубы?
DN или номинальный диаметр является международным обозначением (SI или Matric Designator), а также европейским эквивалентом NPS для обозначения размеров труб. Здесь нужно отметить, что DN показывает размеры трубы не так, как NPS.
Труба 2″ упоминается как DN 50. Можно получить любой NPS для DN, умножив его на 25. Таблица ниже для большего понимания. При использовании DN никаких изменений в других измерениях нет.
| Номинальный размер трубы | Номинальный диаметр | Номинальный размер трубы | Номинальный диаметр |
| NPS (дюймы) | DN (мм) | NPS (дюймы) | DN (мм) |
| 1/8 | 6 | 20 | 500 |
| 1/4 | 8 | 22 | 550 |
| 3/8 | 10 | 24 | 600 |
| 1/2 | 15 | 26 | 650 |
| 3/4 | 20 | 28 | 700 |
| 1 | 25 | 30 | 750 |
| 1 1/4 | 32 | 32 | 800 |
| 1 1/2 | 40 | 36 | 900 |
| 2 | 50 | 40 | 1000 |
| 2 1/2 | 65 | 42 | 1050 |
| 3 | 80 | 44 | 1100 |
| 3 1/2 | 90 | 48 | 1200 |
| 4 | 100 | 52 | 1300 |
| 5 | 125 | 56 | 1400 |
| 6 | 150 | 60 | 1500 |
| 8 | 200 | 64 | 1600 |
| 10 | 250 | 68 | 1700 |
| 12 | 300 | 72 | 1800 |
| 14 | 350 | 76 | 1900 |
| 16 | 400 | 80 | 2000 |
| 18 | 450 | Основано на ASME B36.10 |
Из этой таблицы видно, что сначала размер трубы увеличивается на ¼, затем на ½, а затем на 1 «. От 6″ до 42″, увеличивается на 2″, а после этого на 4».
Что со всем этим делать?
В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.
- Рулетка. Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
- Эксперт. Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
- Таблица. В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
- Смешанный. Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.
Вес и длина
При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.
Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.
(Картинка кликабельна)
Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.
Размеры труб в дюймах и миллиметрах
обновлено: 23 апреля, 2018 автором:
Перевод дюймовых размеров в метрические величины
При необходимости можно воспользоваться специальной справочной литературой, содержащей соответствующие таблицы. Например, в ГОСТе, регламентирующем параметры ВГП, имеются значения, как дюймового условного перехода, так и миллиметрового.
В самой удобной таблице содержится величина условного прохода трубы, выраженная в дюймах, ее внешний размер и эквивалентный диаметр в миллиметрах. Он соответствует дюймовой пропускной способности. Так стальной отрезок трубопровода в 1 дюйм можно соединить с полиэтиленовым изделием, у которого условный проход составляет 25 миллиметров.
Пластиковые
В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:
Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.
Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.
Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.
Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.
Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.
Диаметры трубы
Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.
- Dн. Наружный диаметр. Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
- Рабочее сечение. Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
- Dу. Условный проход. Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
- Диаметр в дюймах. Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
- Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.
Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.
Способ измерения
Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.
Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.
Особенности стальных изделий
На рынках строительных материалов можно встретить трубы двух основных конструкций:
- сварные, имеющие шов;
- бесшовные – полученные, например, методом литья.
Естественно, что второй вид труб стоит значительно дороже
Бесшовные трубы более надежны, именно их применяют при строительстве и монтаже газопроводов и других систем, где качество материала очень важно. Многие трубы обрабатываются антикоррозийным составом
Впрочем, такая обработка не всегда эффективна.
Основной особенностью той или иной трубы является её диаметр. Причем, выделяют как внешний, так и внутренний диаметры. Более важен диаметр внутренний. Разница значений перечисленных диаметров характеризует толщину трубы: чем больше разница, тем толще труба.

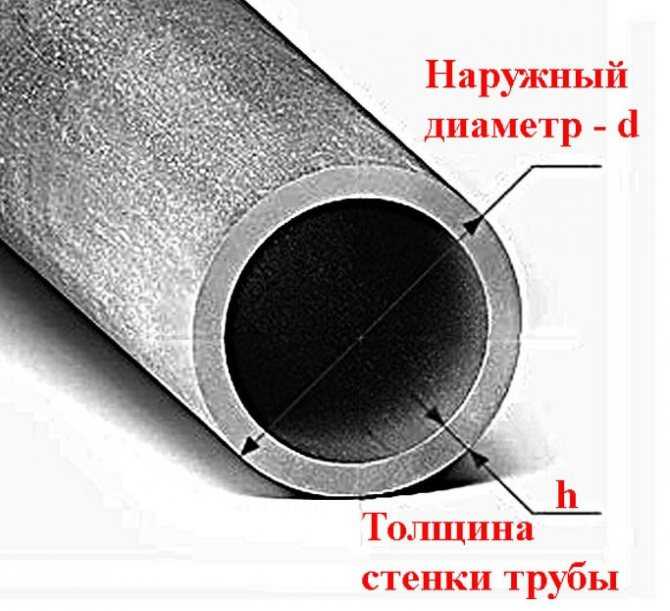

Диаметр и толщина стенки стальной трубы — рисунок 1
Знания о диаметре трубы помогают компетентно и точно провести расчеты, связанные с построением инженерной сети: узнать возможную нагрузку на элементы сети, выявить слабые места и заранее предупредить возможные проблемы на ненадежных участках.
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.
Стальные

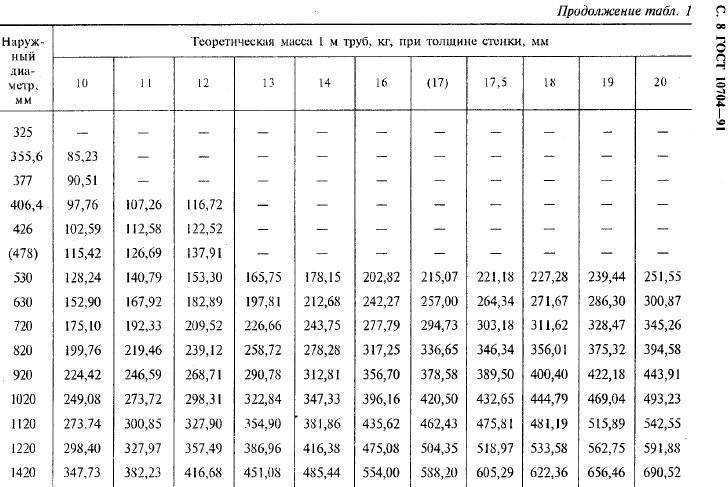

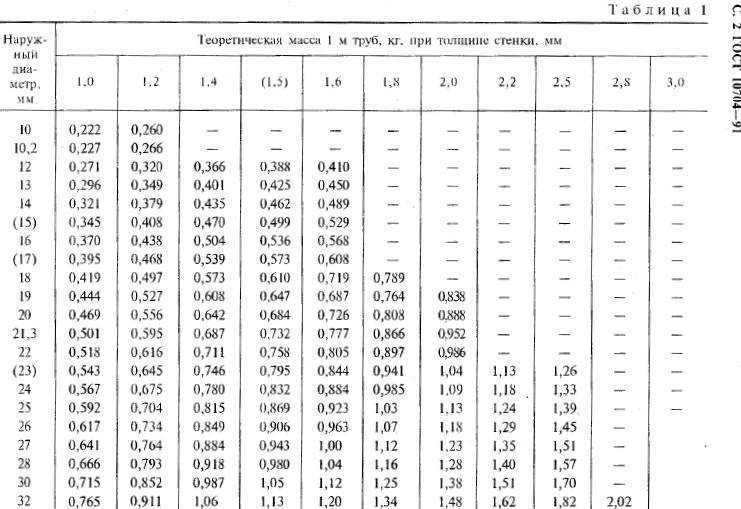

Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные
Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
