Зависимая и независимые системы отопления. главные отличия. независимое отопление: плюсы и минусы

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

Бункер и транспортерная лента,
по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
Котел верхнего горения
способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Типы подсоединений

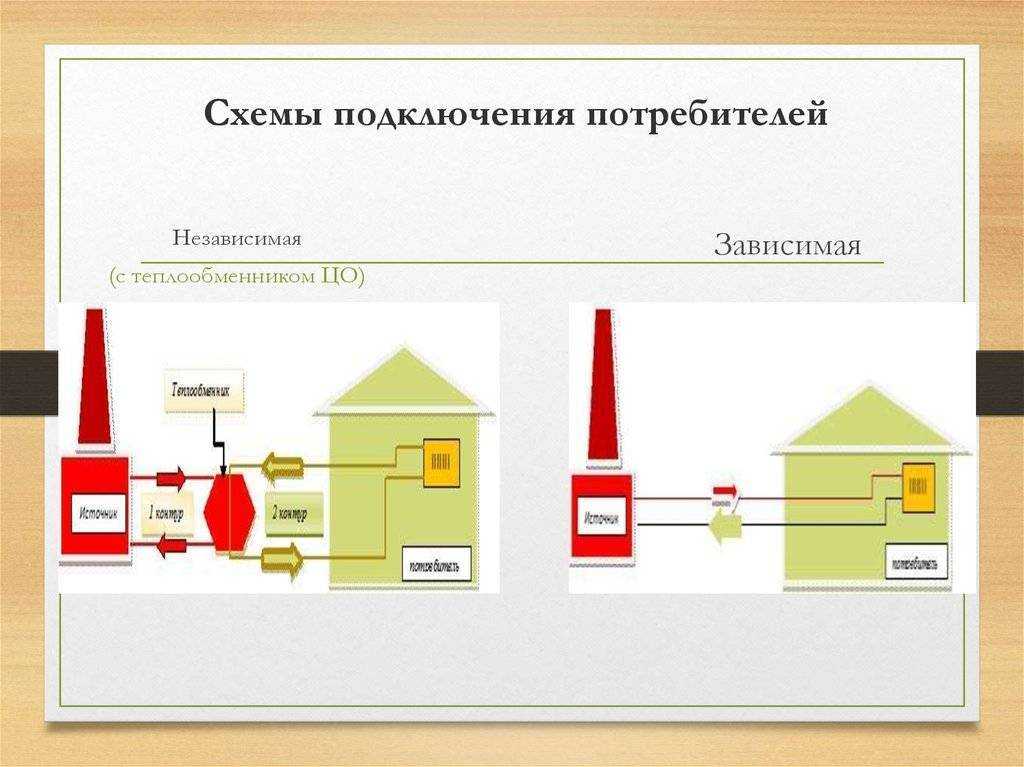

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

оборудование абонентского ввода простое и стоит недорого;
системы отопления могут выдерживать большие температурные перепады;
размер трубопровода в диаметре меньше;
схема сокращает расход теплоносителя;
невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

неэкономичность;
регулировка температурного режима значительно затруднена во время перепадов погоды;
перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

посредством прямого присоединения;
с элеватором;
с насосом на перемычке;
с насосом на обратной или подающей линиях;
смешанным способом (насос и элеватор).

Подключение с элеватором.

Зависимая и независимая система отопления — сравнение

Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.

Достоинства, которые имеет независимая схема теплоснабжения:

она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор «). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

В чем отличие от обычного?

Отличие энергонезависимого котла состоит в отсутствии всех узлов, нуждающихся в электропитании. Нет встроенного циркуляционного насоса, турбовентилятора.

Управление ведется с помощью механических устройств — вентилей, механических датчиков, регуляторов. Это делает конструкцию весьма простой и надежной, но все процессы проходят естественным образом.

Например, дымоудаление производится с помощью печной тяги в дымоходе. Воздух берется прямо из помещения. Эти особенности делают режим работы зависимым от массы внешних факторов.

Например, тяга в дымоходе меняется от погоды, направления и силы ветра. Сквозняки могут сорвать пламя. Кроме того, в помещении нужна хорошая вентиляция, так как котел активно выжигает кислород.

Многие пользователи решают эти проблемы путем установки внешних устройств — циркуляционного насоса и турбонасадки для усиления и стабилизации тяги. Это делает режим работы более интенсивным и ровным.

Сравнение решений

Зависимая схема присоединения отопления имеет, в сущности, всего одно достоинство, но весьма важное — дешевизну реализации. Элеваторный узел для небольшого коттеджа можно собрать своими руками из ширпотребной запорной арматуры. Заметна на фоне разводки батарей по дому будет лишь цена изготовления сопла — единственной эксклюзивной делали, диаметр которой определяет тепловую мощность элеватора

Заметна на фоне разводки батарей по дому будет лишь цена изготовления сопла — единственной эксклюзивной делали, диаметр которой определяет тепловую мощность элеватора.

Что в активе независимой схемы?

Несравненно более гибкая регулировка температуры . Достаточно лишь уменьшить поток теплоносителя через теплообменник — и в доме станет холоднее.

Практическое следствие гибкой подстройки отопления под нужды дома — экономичность. Относительно зависимой системы она оценивается в 10-40 процентов.
Наконец, главное: в зависимой системе мы вынуждены пользоваться водой с большим количеством загрязнений. Она несет песок, окалину и массу минеральных солей.

О применении воды в качестве питьевой речь не идет, больше того — в некоторых регионах горячей водой из-под крана нежелательно даже мыться. Независимая схема дает возможность использовать в качестве теплоносителя очищенную воду или и вовсе незамерзающие теплоносители.

Для нужд ГВС не представляет проблем нагревать питьевую воду.

Зависимая и независимая система отопления — сравнение

Достоинства, которые имеет независимая схема теплоснабжения:

она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор «). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Сравнение решений

Зависимая схема подключения отопления в принципе имеет только одно преимущество — но очень важное — дешево в производстве. Лифтовое соединение для небольшого дома можно собрать своими руками из имеющейся в продаже запорной арматуры

На фоне расположения батарей в доме будет отмечена только стоимость изготовления насадки & # 8212; единственный, эксклюзивный, диаметр которого определяет теплоемкость лифта.

В чем преимущество внештатной программы?

Несравненно более гибкая регулировка температуры теплоносителя для системы отопления. Достаточно уменьшить протекание теплоносителя через теплообменник и в доме станет прохладнее.

Практическим следствием гибкой адаптации отопления к потребностям дома является энергоэффективность & # 8212. Что касается зависимой системы, то она оценивается в 10-40 процентов.
И, наконец, самое главное: в зависимой системе приходится использовать воду с большим количеством загрязнений. Он содержит песок, камень и много минеральных солей.

Воду не используют как питьевую, а в некоторых регионах даже купание в горячей воде из-под крана нежелательно. Независимая система позволяет использовать очищенную воду или даже незамерзающую среду в качестве теплоносителя.

Нет проблем с нагревом горячей воды для бытового потребления.

Зависимая схема теплоснабжения

Если представить элеваторный узел жилого здания (как он выглядит можно посмотреть на фото), то он устроен следующим образом:

от теплотрассы элеватор отделяют входные задвижки;
за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

Зависимая и независимая система отопления отличаются тем, что в первом варианте вода поступает в системы ГВС и теплоснабжения непосредственно из теплотрассы.

Типы подсоединений

Достоинства

оборудование абонентского ввода простое и стоит недорого;
системы отопления могут выдерживать большие температурные перепады;
размер трубопровода в диаметре меньше;
схема сокращает расход теплоносителя;
невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

неэкономичность;
регулировка температурного режима значительно затруднена во время перепадов погоды;
перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

посредством прямого присоединения;
с элеватором;
с насосом на перемычке;
с насосом на обратной или подающей линиях;
смешанным способом (насос и элеватор).

Подключение с элеватором.

Конструктивные особенности

Агрегаты делятся на устройства с естественной и принудительной тягой. В первой разновидности предусмотрена атмосферная горелка и отсек сгорания открытого типа. Воздух поступает из помещения, где установлен котел, дым отводится за счет естественного передвижения воздуха. Оборудование устанавливается в помещениях с соблюдением норм безопасности.

В агрегатах принудительного действия воздух забирается с улицы или соседней комнаты (реже). Потоки перемещаются вентилятором по коаксиальным или раздельным воздуховодам небольшого диаметра. Есть возможность организации отвода продуктов горения в горизонтальной плоскости через стену. Оборудование принудительной подачи ставится в любом подходящем помещении.

Устройство

Основными элементами энергонезависимых агрегатов являются первичный (основной) теплообменник и газовая горелка. Они обеспечивают выполнение главной функции котла.

Кроме этого в составе конструкции имеются:

трехходовой кран, в котором температура теплоносителя приводится к заданному значению;
газовая аппаратура, обеспечивающая контроль и подачу топлива;
вторичный теплообменник (только для двухконтурных моделей);
датчики температуры и давления.

Перечень узлов невелик, но это является основным достоинством энергонезависимых котлов. Чем меньше деталей, тем выше прочность и устойчивость к нагрузкам конструкции в целом.

Какая схема теплоснабжения лучше

Имеется еще один недостаток у газовых энергонезависимых отопительных котлов – у них отсутствует возможность контролировать погоду и управлять агрегатом по внешнему термостату, который определяет температурный режим, например, в самой удаленной комнате. Соответственно, отсутствует возможность программировать температуру на длительный период, например, на две недели.

О видах систем отопления подробно на видео:

В многоквартирных домах в подавляющем количестве используют для обогрева центральную теплосеть. Однако качество подобных услуг зависит от многих факторов, включая состояние теплотрассы и оборудования. Значение имеет также и схема подключения дома к тепловой сети. В данном случае вы узнаете про зависимые и независимые способы подсоединения, а также о том, как сделать отопление в квартире энергонезависимым.

Зависимая схема теплоснабжения

от теплотрассы элеватор отделяют входные задвижки;
за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

Общие советы по выбору моделей

Выбор котлов модели Данко

Рейтинг популярности изделий разных торговых марок и брендов — предмет отдельного разговора. Объяснить в двух словах, напольный котел какого производителя лучше, довольно сложно

Поэтому есть смысл озвучить общие правила выбора, на которые рекомендуют обращать внимание специалисты по котельному оборудованию

Мощность котла должна соответствовать существующим эксплуатационным требованиям. Если выбирается двухконтурный котел, расчетные показатели умножаются на полтора. Выбирать модели с проточным способом подачи ГВС для семьи, где проживает более трех человек, нет смысла. Лучше сразу покупать напольную установку с накопительным баком. Мощность котлов с накопительным бойлером рассчитывается по отдельной шкале.

Энергонезависимый или энергозависимый — что лучше?

В энергозависимых моделях, в отличие от их энергонезависимых конкурентов, имеется:

Циркуляционный насос для обеспечения движения теплоносителя. Это исключает воздушные пробки и неравномерный прогрев помещений.
Вентилятор для нагнетания уличного воздуха в камеру турбированных котлов.
Более совершенная автоматика, выбирающая для аппарата наиболее экономичные режимы. Предусмотрена возможность программирования работы с учетом времени суток и дней недели. Управление работой котла производится с помощью внутренних термостатов, размещенных в комнатах.

Благодаря циркуляции и принудительной тяге, к энергозависимым версиям применяют менее жесткие требования:

отсутствуют жесткие требования в отношении вентиляции помещения;
можно использовать закрытый расширительный бак, размещение — свободное;
не нужно соблюдать уклоны;
разрешается применять трубы небольшого диаметра.

Может ли работать без электричества энергозависимый нагреватель? Нет, при отключении электроэнергии аппарат не работает, а дом остается без тепла. Это единственный минус. Решение есть, но оно требует дополнительных затрат — подключение генератора. Получается, что энергозависимые модели более совершенны и удобны в пользовании и если есть надежное электроснабжение, то выбор был бы однозначен. Энергонезависимые аналоги незаменимы в ситуациях, когда бесперебойное и качественное электроснабжение невозможно обеспечить.

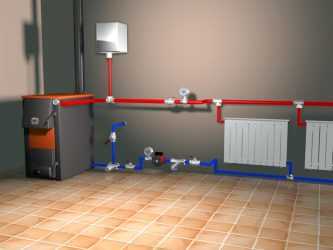

Схема отопления частного дома

Какую схему системы отопления выбрать в частном доме?

Схемы систем отопления

Перед началом проектирования и строительства дома, необходимо определиться, как выполнить систему отопления. Это надо для того чтобы определить:

1. Где будет располагаться газовый котел и нужно ли под него отдельное помещение-котельную.

2.Какая схема отопления будет эффективно работать в Вашем доме.

3. Место вентиляционных и дымовых каналов, обозначить их на плане и заложить под них фундамент.

Системы отопления разделяются в первую очередь на энергозависимые и энергонезависимые. Проще говоря, нужно Вашему котлу электропитание или нет. Конечно, Вы скажете лучше, если котел работает без электропитания, вдруг отключат электричество, а отопление будет продолжать работать. Не могу с Вами не согласиться, и поэтому давайте поговорим об энергонезависимой системе отопления о её преимуществах и недостатках.

Главное преимущество мы уже обозначили, это независимость от электричества. Ну, пожалуй, и все преимущества на этом заканчиваются. В современных системах отопления используются электрические насосы, и, как правило, блоки управления. Электрический насос позволяет уменьшить объем количества воды в системе отопления и этим делает расход газа на отопление более экономичным.

А также, насос позволяет выполнить в доме теплые полы и все трубы спрятать в стены или полы.

Во вторую очередь системы отопления разделяются по способу подведения труб к радиаторам, основные способы это: однотрубная система (Ленинградка); двухтрубная система и лучевая система отопления. Выбор системы отопления производит инженер в зависимости от технических характеристик Вашего дома. Постараюсь простым языком объяснить, как это делается.

Если Вы находитесь в Белгородской области, то рациональный способ системы отопления поможет Вам выбрать специалист нашей фирмы.

Однотрубная система отопления

На примере показана схема однотрубной системы отопления дома общей площадью до 100 м2. Мы видим, что наибольшее крыло имеет 5 радиаторов и полотенцесушитель. Здесь мощность радиаторов небольшая из-за небольшой площади комнат, и поэтому данная схема будет работать полноценно. Не рекомендуется выполнять более 5-6 точек на одном крыле, при использовании однотрубной системы отопления.

Двухтрубная система отопления

Двухтрубная система отопления отличается от однотрубной тем, что подвод воды к радиатору осуществляется не одной, а двумя магистралями подача и обратка. Это позволяет на одном крыле поместить большее количество отопительных приборов и сделать систему отопления более прогрессивной. Двухтрубная система отопления по себестоимости дороже, чем однотрубная, так как идет большее количество труб.

Лучевая система отопления

Если дом одноэтажный и имеет большое количество комнат, можно выполнить лучевую систему отопления. Это позволит сделать систему отопления более эффективной. Отличием лучевой от двухтрубной системы отопления является то, что к радиатору воду подается не из магистрали, а непосредственно от котла. На примере показан узел разводки труб лучевой системы.

Подведение итогов

В этой статье мы поговорили о системах отопления, это: однотрубная, двухтрубная и лучевые системы отопления. По себестоимости однотрубная система получается дешевле, но она будет работать эффективно не во всех случаях. В каждом случае необходима консультация специалиста.

Зависимые системы

Зависимая система отопления характеризуется отсутствием промежуточных тепловых пунктов и теплообменников. Теплоноситель сразу подаётся в систему отопления потребителя, так что можно говорить об относительной простоте строения тепловой сети подобного рода.

Зависимая схема теплоснабжения также называется открытой, название соответствует конструкции. Схема отопления состоит из следующих составляющих:

входные задвижки для отделения элеватора от тепловой сети;
вентиля и задвижки для прямой и обратной подачи, используются для организации горячего водоснабжения (для обеспечения циркуляции врезка осуществляется в оба направления);
сопло с камерой для смешивания жидкости из обратной подачи (для поддержки правильной температуры отопления);
домовые задвижки для перекрытия системы.

Недостатком такой схемы становится отсутствие экономичности, сложно регулировать температуру теплоносителя. Зависимость от постоянной подачи воды приводит к тому, что при резкой смене погоды происходит перегрев или недогрев теплоносителя, а энергетические ресурсы часто расходуются без ощутимой пользы. От применения зависимой системы в новом строительстве отказались.

Влияние воздуха на работу контура отопления

Когда по тем или иным причинам появляется воздух в системе отопления, нормальная работа системы нарушается. Ухудшается или вовсе прекращается циркуляция со всеми вытекающими последствиями. В таких случаях специалисты говорят, что завоздушена система отопления и необходимо принимать меры для удаления воздушных пробок. Наличие воздуха в контуре может вызвать неприятные явления:

шум при движении воды по радиаторам и вибрацию, которая вызывает ослабление винтовых соединений, а иногда разрушение мест сварки;
в отдаленных подсобных помещениях отсутствие циркуляции может привести к размораживанию системы;
небольшое завоздушивание вызывает уменьшение эффективности работы и перерасход топлива;
воздух вызывает коррозию металлических труб и корпусов изнутри, что резко сокращает срок службы оборудования.

Для успешного удаления воздуха из контура служат воздушники в системе отопления, которые могут быть ручными и автоматическими. Из ручных воздухоотводчиков наиболее известный кран Маевского. Он устанавливается на торце батареи и с его помощью сбрасывается накопившийся воздух. Автоматический воздухоотводчик удаляет воздух из системы в процессе работы. Воздухоотводчики устанавливаются в критических местах, таких как повороты трубопроводов и самых высоких точках отопительных систем.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения. Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 0. Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80 0 С направляется в отопительные радиаторы жилых зданий.

Зависимая схема подключения. Нажмите на фото для увеличения.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Регулировать данную систему можно только количественно. Циркуляция источника тепла зависимой схемы выполняется через отличия величин давления воды на участках присоединения к элементам наружной системы отопления. Зависимое подключение и его схема присоединения с узлом смешения воды конструктивно проста и легка в обслуживании.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.

Узел независимой системы отопления. Нажмите на фото для увеличения.
