Промывка системы отопления своими руками
Самым эффективным и простым способом произвести прочистку бытовой отопительной системой своими руками является использование предлагаемых для этих целей в торговой сети специальных химических растворов. В их состав могут входить щелочи, соляная, серная, фосфорная кислоты.
Основная проблема при выборе метода и чем промыть отопительную систему — различные материалы изготовления труб, теплообменников котлов и радиаторов.
Так как полимеры обладает высокой устойчивостью ко всем кислотам и не подвержены физическому распаду, то в основном систему приходится очищать от продуктов разрушения металлов, известкового налета и накипи от солей, содержащихся в теплоносителе. При этом наиболее эффективные химические средства отличаются по своему составу и рассчитаны на работу с различным видом загрязнений на трубопроводах, оборудовании из разных материалов. Поэтому нередко специалисты используют комплексную очистку бытовых систем.

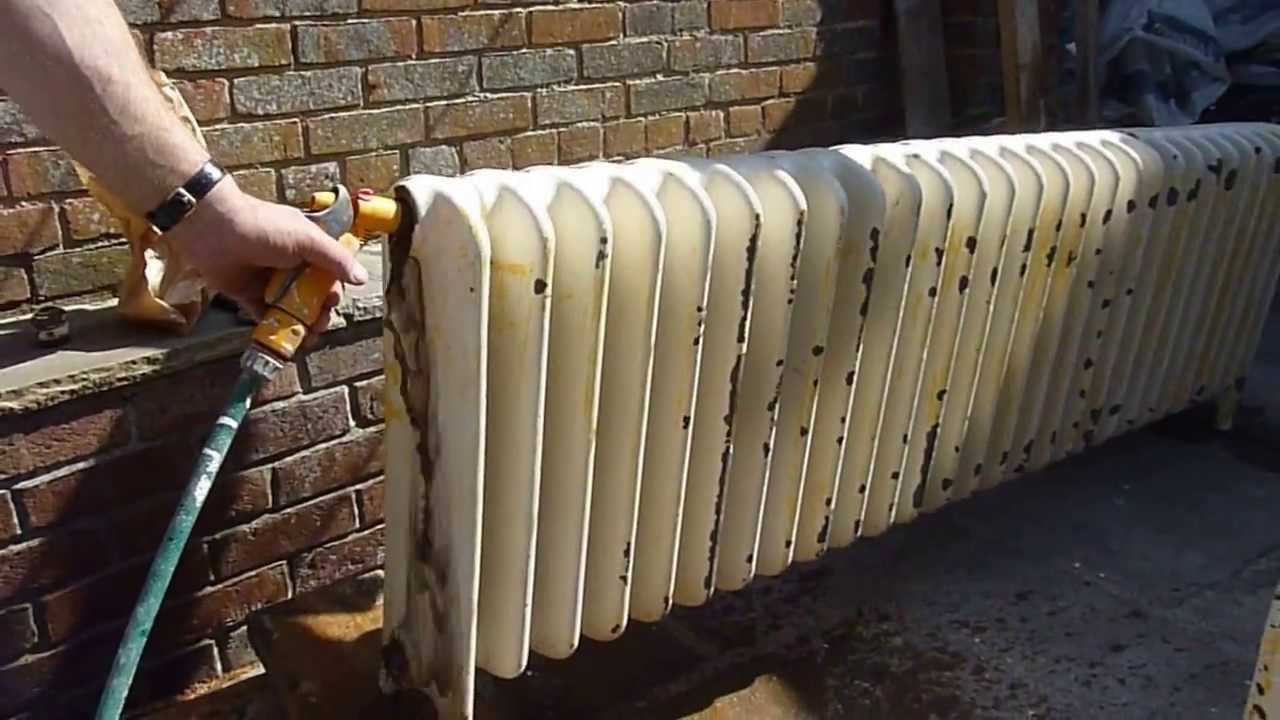

Один из вариантов — снятие радиаторных теплообменников и проведение их промывки отдельно от всего контура. Так как для очистки радиаторов методом пневмогидравлического тарана, который использует большинство наемных работников, требуется наличие специального оборудования (компрессора, электронасоса, гидроударного пистолета), эту технологию редко используют при проведении самостоятельных работ.

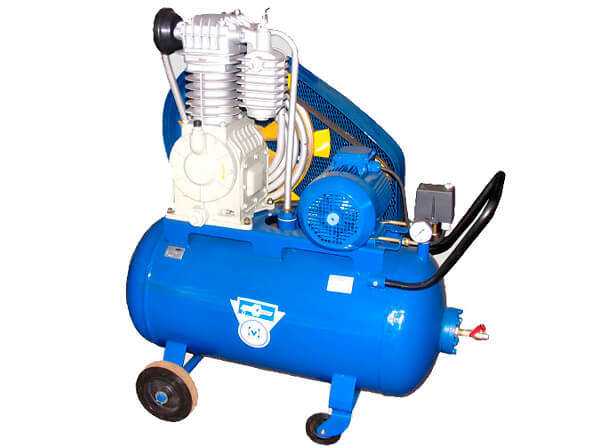

Рис. 9 Пример применения пневматического пистолета с компрессором для промывки
Хозяину намного проще купить специальную жидкость для растворения загрязнений внутри алюминиевых или стальных радиаторов, залить ее в батареи и оставить внутри на некоторое время. Данный способ позволит сэкономить и раствор, который разводят в десятках, а не нескольких сотнях литров воды для всего отопительного трубопровода.
Аналогичным методом при помощи подходящего химического раствора очищают теплообменник котла в зависимости от материала его изготовления: сталь, нержавейка, медь, чугун. Для этого котел отключают от магистрали и заливают в змеевик очистную жидкость.
Понятно, что если в теплообменнике котла используется сталь и у потребителя установлены стальные радиаторы, а сам трубопровод выполнен из аналогичный трубы или полимеров, для прочистки всей системы можно использовать один химраствор без снятия и отключения отдельных узлов. Правда состав придется разводить во всем объеме теплового носителя, что приведет к его повышенному расходу. В этом случае после заливки жидкости ее оставляют в контуре на один день или другой временной интервал в соответствии с инструкцией по эксплуатации реагента.
Рис. 10 Эффективная промывка системы отопления в частном доме гидрохимическим способом
Пошаговая очистка системы отопления без отключения радиаторов и котла состоит из следующих операций:
После сливания теплоносителя снимают фильтры грубой очистки, промывают картриджи и устанавливают их на место.
В емкости с водой, соответствующий объему теплового носителя, разводят очистной раствор в пропорции, соответствующей инструкции по его использованию.
Опускают в бак с раствором погружной вибрационный электронасос, выходной патрубок которого через гибкий шланг подсоединяют к заливному крану.
Открывают запорный кран на впускном патрубке, подают электропитание на электронасос и накачивают жидкость в систему. При достижении в контуре рабочего давления 1 — 1,5 бара подачу прекращают, отключая насос и закрывая кран.
Далее включают котел на рекомендуемую температуру нагрева очистной жидкости и циркуляционный насос, осуществляющий ее движение по трубопроводу. Чтобы получить качественное очищение радиаторных теплообменников, в каждом из них стравливает воздух при помощи крана Маевского.
Производят прокачку с одновременным нагревом промывочной жидкости в течение нескольких часов. Иногда очистному раствору дают постоять одни сутки, после чего его пропускают по контуру некоторое время.
По окончании всех работ очистной раствор сливают в емкость для повторного использования с последующей фильтрацией или утилизируют.
Рис. 11 Сравнение методов промывки по эффективности
Как промыть систему отопления в частном доме
Химическая очистка системы
Химическая промывка предполагает использование специальных препаратов, которые могут иметь:
- биологическое происхождение;
- химическое происхождение.
Технология очищения биопрепаратом является высокоэффективной и экологичной. В основе действия заложен принцип внедрения микробиологических средств в систему отопления, после чего происходит расщепление отложений. Такая технология не требует разборки и отключения всей системы отопления дома.
Несомненным преимуществом химической очистки биопрепаратами считается возможность безболезненного использования в старых системах топления. Средства для очищения изготавливаются на водной основе, препарат служит для отделения загрязнения от стенок. Желаемый результат очистки достигается через несколько дней.
Преимуществом этой технологии считается:
- отсутствие необходимости отключения системы отопления;
- возможность использования в старых отопительных системах;
- высокая эффективность и достижение желаемого результата за несколько дней;
- безопасность;
- отсутствие негативно влияния на материал изготовления труб.
Механизм химической промывки заключается в воздействии препарата на загрязнение системы отопления дома и очищение ее путем растворения осадков и накипи. Химические препараты воздействуют на отложения, которые в дальнейшем выводятся из отопления вместе с потоком жидкости.
Стоимость химического реагента зависит от состава и известности производителя. Наиболее популярными препаратами являются:
DOCKER TERMO
Стоимость за 1 литр составляет 180 рублей, препарат нельзя применять для алюминия.
Металин
Цена за 1 литр составляет 105 рублей, препарат нельзя применять для цветных металлов.
Master Boiler Power
Цена за 0,6 кг составляет 475 рублей, препарат не имеет противопоказаний к применению.
Составы марки СП-ОМ
Н е имеют противопоказаний к применению , могут использоваться с алюминием и цветными металлами. Г лавным преимуществом жидкости для промывки марки СП-ОМ являет ся возможность использования ее для промывки систем , содержащих полимерные компоненты, цветные металлы и алюминий. Также СП-ОМ относительн о безвредн а при сливе отработанного раствора. Каждая марка СП-ОМ предназначена для применения с определенными металлами и в определенных условиях. Более подробную информацию о применении и марках состава СП-ОМ можно найти на сайте https://spomcom.ru/
К существенным недостаткам метода относят трудность в самостоятельном подборе правильного объема препарата. Возможность применения химических препаратов осложняется и тем, что в большинстве случаев компоненты системы отопления изготовлены из разных материалов. Химические препараты оказывают разную степень воздействия на металл или полимерные материалы. В большинстве случаев отдается предпочтение способу механического воздействия на загрязнения теплосети.
Физические способы очистки
Физическими способами очистки являются:
- гидродинамическая промывка;
- пневмогидроимпульсная промывка.
Для гидродинамической промывки понадобится специальное оборудование, включающее специальные насадки и тонкие шланги.
Механизм чистки состоит в подаче воды под напором на насадку, которая отвечает за генерацию тонких струй воды.
Преимуществом гидродинамической промывки считается его эффективность, но на практике метод применяется довольно редка из-за его дороговизны.
Очистка методом пневмогидроимпульсной промывки является эффективным средством борьбы с загрязнениями в отопительной системе. Для более качественной очистки процедуру рекомендуется проводить несколько раз. Сущность метода заключается в создании повышенного давления, за счет которого происходит откалывание загрязнений от стенок.
Какую воду лучше заливать в систему отопления
Существует несколько видов воды, заливаемой в отопительный контур:
Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.
Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.
Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.
Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.
Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.
Антифризы для отопления
Заключение
Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем
Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации
Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками
Антифризы для отопления
В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.
Виды незамерзающих жидкостей и их свойства
Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.
Этилен-гликолевый теплоноситель очень ядовит
Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

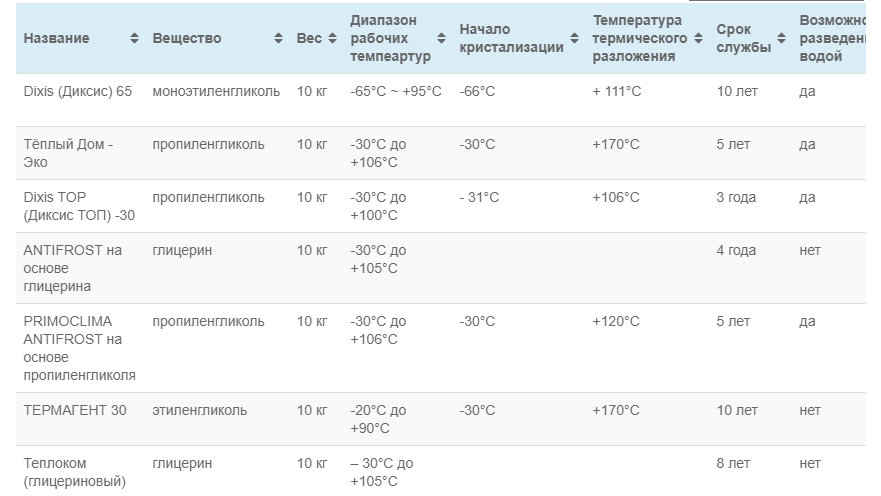

Таблица с разновидностью теплоносителей
Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.
Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.
Пропилен-гликолевый теплоноситель безопасен, но стоит дороже и замерзает при более высоких температурах
Особенности систем с антифризом в качестве теплоносителя
При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами
Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:
- Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов.

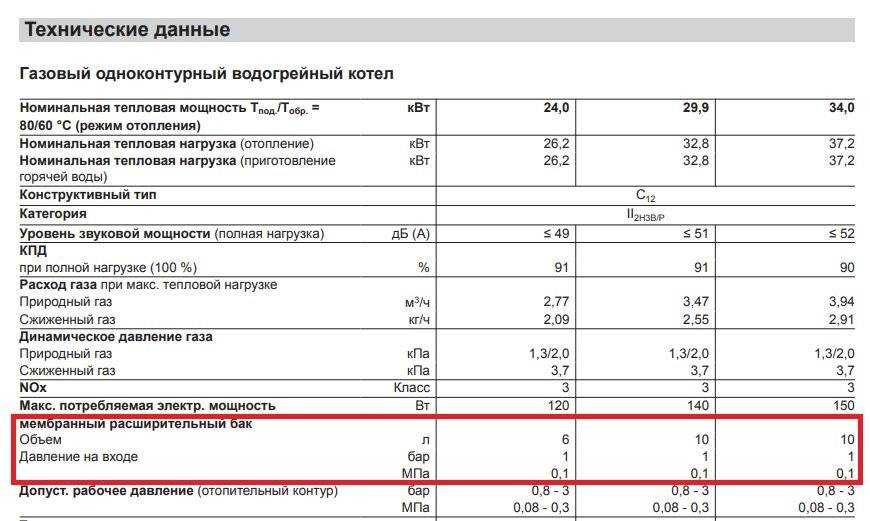

- В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы). Объем расширительного бачка для разных типов теплоносителя
- Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.
Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.
Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.
Промывка системы отопления
- Причина загрязнения отопительной системы
- Как узнать, что в системе появилась накипь?
-
Способы очистки системы отопления
- Водно-пульсирующей смесью
- Биопрепаратами
- Пневмогидроудар
- Химические препараты
Причина загрязнения отопительной системы
В процессе циркуляции водяной теплоноситель под воздействием высоких температур оказывает химическое воздействие на внутренние поверхности элементов системы. В результате с течением времени имеет место образование черной субстанции, название которой знает каждый из нас – это накипь. Сюда же стоит добавить и наличие сопутствующих неприятностей в виде ржавчины, ила и органических осадков.
Все эти вещества вместе с теплоносителем циркулируют внутри отопительной системы, и, в конце концов, оседают на стенках трубопроводов, радиаторных батарей и нагревательного котла. Подобные обстоятельства значительно влияют на показатели производительности и теплоотдачи. Согласно расчетам инженеров, слой отложений толщиной 9 мм, увеличивает расходы теплоносителя на целых 50%.
Накипь на внутренних поверхностях отопительного трубопровода
Как узнать, что в системе появилась накипь?
Чтобы не пришлось «разруливать» аварийную ситуацию, спровоцированную серьезной поломкой элементов отопительной системы периодически необходимо выполнять профилактическое обслуживание. Другими словами производится промывка батарей отопления, трубопроводов, стояков и пр.
Явными признаками того, что необходима промывка отопления являются:
- Радиатор местами горячий (сверху), местами холодный (снизу).
- Для разогрева системы отопления требуется значительное время.
- Из котла доносятся необычные и странные звуки.
- Радиаторная батарея холодная, в то время как трубы, подведенные к ней горячие.
- Определяется резкое увеличение расходов энергоносителей.
- Выполняется монтаж и введение в эксплуатацию нового нагревательного котла или бойлера при уже задействованной раньше системе отопления.
Способы очистки системы отопления
Водно-пульсирующей смесью
Гидропневматическая промывка системы отопления производится с применением пульсирующей смеси воды и сжатого воздуха. В результате эффективно удаляется песок, нагар, отслоения ржавчины, химикаты, а также технологические и естественные отложения. Регулярная прочистка отопления с использованием данной технологии позволяет значительно экономить энергоресурс и продлевает срок службы составных элементов инженерных систем. Для выполнения подобных процедур необходимо специальное оборудование.
Биопрепаратами
Применяя силу глубокой микробиологической очистки можно промыть закупоренные участки «до железа» непосредственно в процессе эксплуатации. В данном случае нет необходимости в отключении или разборке системы.
Принцип действия это метода основывается на действии экологически безопасных суперочистителей, обладающих расклинивающими свойствами. Они изготавливаются на водной основе и циркулируя внутри системы выполняют разрыхление прикипевших масляно-грязевых, твердокристаллических, коррозийных и органических осложнений. В принципе все просто и понятно, выполняется – быстро.
Пневмогидроудар

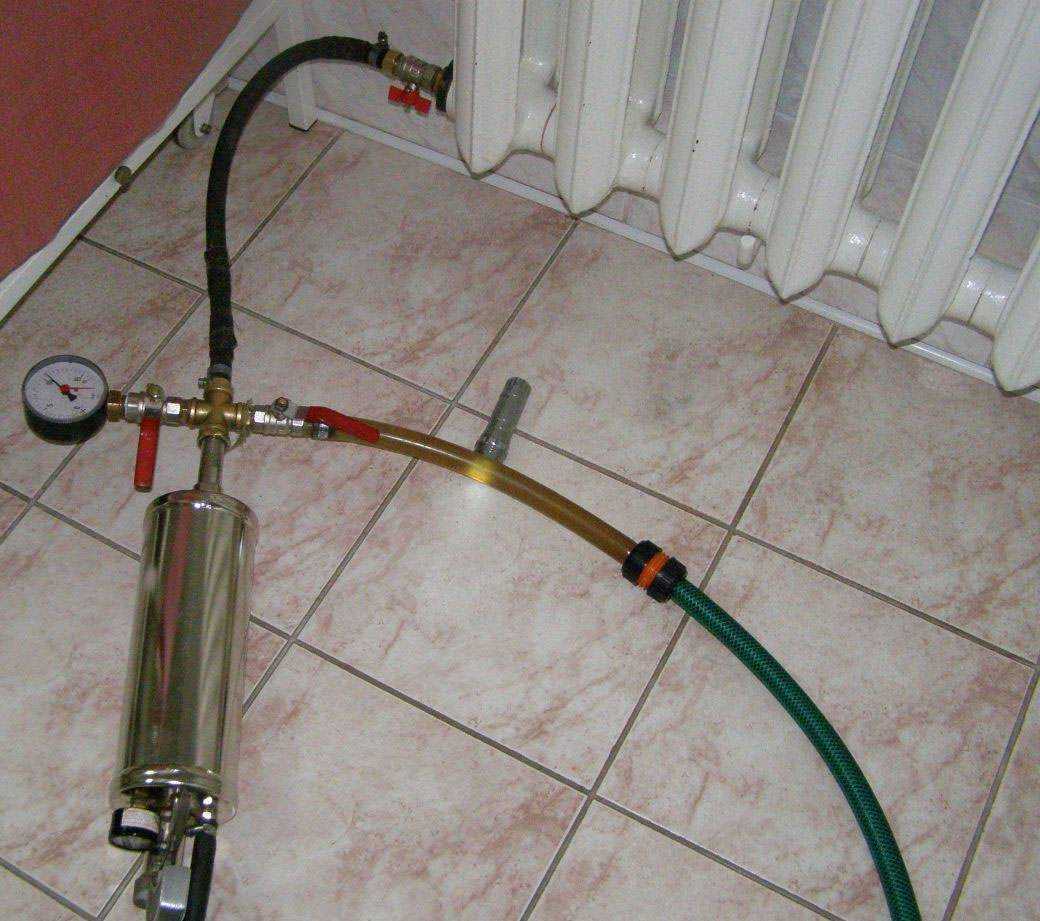

Оборудование для гидропневматической промывки Промывка труб отопления и всей системы в целом, также предполагает применение специального оборудования. При этом демонтаж узлов не требуется. Не нужны ни тросы, ни химические реагенты. В систему на доли секунды подается пневмогидравлический импульс, который как раз и создается на спецоборудовании. При этом для труб или других элементов отопления никакой угрозы не существует, поскольку технология предполагается воздействие на стенки волны мощностью 2%, в то время как оставшиеся 98% приходятся на столб теплоносителя с отложениями.
Химические препараты
Очистка и промывка стояков отопления, трубопроводов и других узлов отопительной системы выполняется с применением растворов органических и неорганических кислот. Среди преимуществ данного метода можно отметить полный обхват поверхностей и удаление отложений из труднодоступных мест.

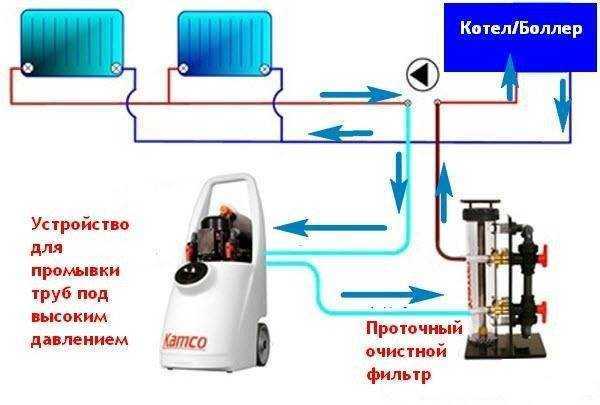

Устройство для химической промывки отопительной системы
Видео с наглядным примером процедуры промывки
опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Видео: промывка системы отопления и теплообменников
«Об утверждении Правил технической эксплуатации тепловых энергоустановок»
9.2.9. Промывка систем проводится ежегодно после окончания отопительного периода, а также после монтажа, капитального ремонта, текущего ремонта с заменой труб (в открытых системах до ввода в эксплуатацию системы должны быть также подвергнуты дезинфекции).
Системы промываются водой в количествах, превышающих расчетный расход теплоносителя в 3-5 раз, ежегодно после отопительного периода, при этом достигается полное осветление воды. При проведении гидропневматической промывки расход водовоздушной смеси не должен превышать 3-5-кратного расчетного расхода теплоносителя. Для промывки систем используется водопроводная или техническая вода. В открытых системах теплоснабжения окончательно промывка после дезинфекции производится водой, соответствующей требованиям действующего стандарта на питьевую воду, до достижения показателей сбрасываемой воды до требуемых санитарными нормами на питьевую воду, для конденсатопроводов качество сбрасываемой воды должно соответствовать требованиям в зависимости от схемы использования конденсата.
Дезинфекция систем теплопотребления
производится в соответствии с требованиями, установленными санитарными нормами и правилами, а также рекомендациями и методиками, утвержденными теплоснабжающими организациями:
Разрабатывается программа проведения гидропневматической промывки, которая согласовывается с Теплоснабжающей организацией,
По окончанию промывки проводится дезинфекция трубопроводов системы отопления, после чего отбираются пробы, которые передаются в аккредитованную лабораторию на анализ. На основании протокола анализа оформляется Акт.
9.2.10. Подключение систем, не прошедших промывку, а в открытых системах — промывку и дезинфекцию, не допускается.
Гидропневматическая промывка отопления — наиболее эффективный, надежный, относительно недорогой и как правило используемый, способ промывки системы отопления в зданиях любого назначения, независимо от типа выполнения разводки.
Промывка отопления может осуществляться как сетевой водой (из трубопровода «подачи», либо «обратки»), так и горячей или холодной водой
Важно, чтобы был обеспечен требуемый расход воды и воздуха. Промывочные воды сбрасываются в канализацию
Промывка осуществляется до полного осветления промывочной воды.
Эффект промывки достигается за счет:
1. Высокой скорости течения промывочной воды в сочетании с продувкой воздуха трубопроводов системы отопления, что обеспечивает вынос отложений из труб, радиаторов, конвекторов и т.д.
2. Периодической подачи в систему отопления совместно с водой сжатого воздуха компрессором, что значительно усиливает эффект промывки и вынос отложений. При проведении промывки максимальное давление, достигаемое в трубопроводах системы отопления, не превышает гидравлического столба жидкости, который соответствует высоте здания, (для примера: в четырехэтажном здании давление в трубопроводах не превысит 1,2 атм.).
3. Промывка проводится «противотоком», т.е. против движения теплоносителя в системе отопления.
4. По окончанию гидропневматичекой промывки, оставшийся воздух сбрасывается через воздушники, а система заполняется «подготовленной» водой из теплотрассы с избыточным давлением в системе 2,0-2,5 атм.
5. Перед началом проведения гидропневматической промывки проводится гидравлическое испытание (опрессовка) системы отопления давлением, 1,25 от рабочего давления. Для проведения гидравлических испытаний используются электрические насосы высокого давления, позволяющие задавать давление требуемой величины
Химическая промывка
систем отопления, теплообменников, включая пластинчатые, бойлеров проводится по контурно, с использованием специальной установки, что позволяет при проведении промывки не производить демонтаж и разборку оборудования (теплообменник). Используются высокоэффективные растворы, в состав которых входят при необходимости ингибиторы коррозии, что позволяет избежать растворения контактирующих с промывочным раствором материалов. Химическая промывка
в каждом конкретном случае проводится строго индивидуально, для чего специалисты предприятия предварительно осматривают объект, знакомятся с имеющейся документацией, и лишь только после этого дают свои рекомендации по проведению химической промывки. Отработанные растворы нейтрализуются и сбрасываются в канализацию.
