Балансировка однотрубной и двухтрубной систем отопления своими руками

Способы стабилизации давления в домашней системе

При нагреве теплоносителя он существенно увеличивается в объеме, однако из-за этого в сети может сильно подскочить давление, превысив все возможные критические значения, что приводит к самым неприятным последствиям. Для регулировки давления в системах часто используются расширительные баки. Бак – это емкость, разделенная на две камеры, одна из которых заполняется водой из сети теплоснабжения, а в другую нагнетается воздух. В воздушной камере давление воздуха равняется нормальной величине давления в отопительных трубах, потому в случае повышения давления в системе сверх нормы, специальная мембрана увеличивает объем водяной камеры, компенсируя расширение жидкости в трубах.

Прежде чем регулировать давление, необходимо проверить настройки и общее состояние расширительного бака. Просто изменять давление можно, если в вашей системе установлен бак, позволяющий задавать значение давления в воздушной камере. Чтобы проще было контролировать давление, можно также установить манометр. Однако в случае резкого скачка давления в сети одного расширительного бака для его стабилизации будет недостаточно, поэтому специалисты рекомендуют использовать дополнительные устройства.

Регулировка давления в сети отопления

Для регулировки давления в сети отопления при любых, даже критических значениях, можно использовать специальную группу безопасности. Она включает в себя целый комплект полезных приборов:

1. Манометр, позволяющий визуально контролировать работу сети.
2. Воздухоотводчик с клапаном, через который избыток воздуха выходит из труб при достижении температуры теплоносителя 100 градусов.
3. Предохранительный клапан, который при достижении системой критических характеристик автоматических сольет из труб избыток воды.

Блок безопасности нужен для предотвращения аварий в системе в целом, его нельзя использовать для регулировки отдельных элементов (радиаторов) теплоснабжения квартиры или частного дома. Чтобы регулировать состояние батарей, необходимо использовать другое устройство, а именно – кран Маевского. По своей конструкции такой кран очень похож на предохранительный клапан, но имеет небольшой размер и может быть установлен на патрубок радиатора даже маленького диаметра. Кран Маевского можно использовать в следующих случаях:

1. При возникновении воздушных пробок в батареях. За счет открытия крана можно медленно спустить излишки воздуха из радиатора и перекрыть вентиль, как только из крана начнет течь вода.
2. При высоком давлении в радиаторе. В случае аварийного расширения теплоносителя из-за высокого давления можно открыть клапан и стабилизировать давление в системе.

Несмотря на возможность использования крана Маевского для стабилизации давления, применяется он для этих целей очень редко. Намного проще и эффективнее использовать специальную группу безопасности, но если ее нет, можно пользоваться и этим нехитрым средством.

Метод проб и ошибок

Данный метод полностью опирается на индивидуальный интуитивный опыт наладчика и заключается в закрытии и открытии регулирующих клапанов в надежде настроить систему отопления.

Результат наладки чаще всего определяется по температуре отопительных приборов — она должна быть одинаковой.

Плюсы метода:

• простота и малые финансовые затраты, не требуются дополнительные технические средства;
• данным методом умеет пользоваться каждый, не требуется специальная подготовка;
• удовлетворительно настраиваются небольшие системы.

Минусы:

• неточность регулировки;
• трудно настраивать большие системы, требуются большие затраты времени и волевых усилий (а в случае слабой интуиции и маленького опыта — придётся изрядно побегать).

Этот метод характеризует народная мудрость: «Если не доходит через голову, то доходит через руки и ноги».

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

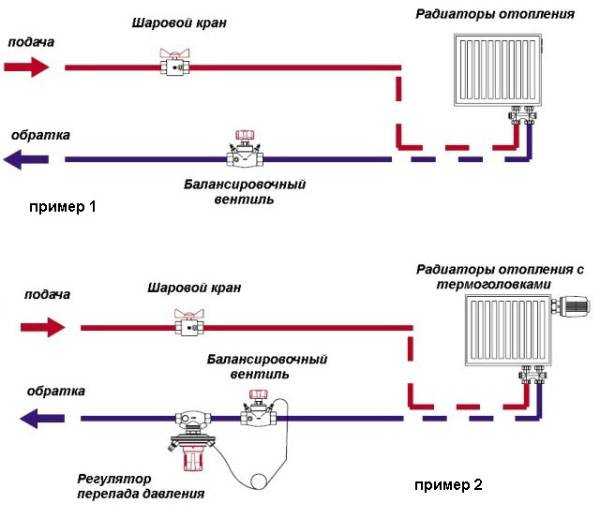

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

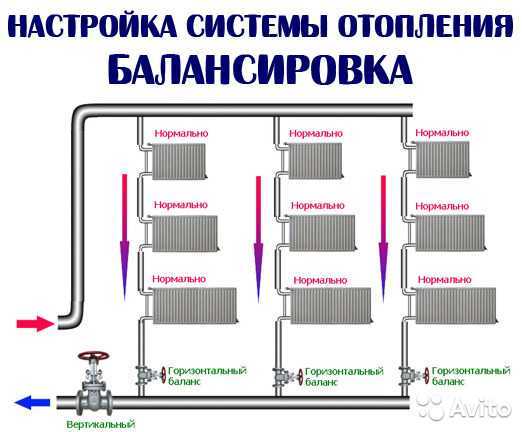

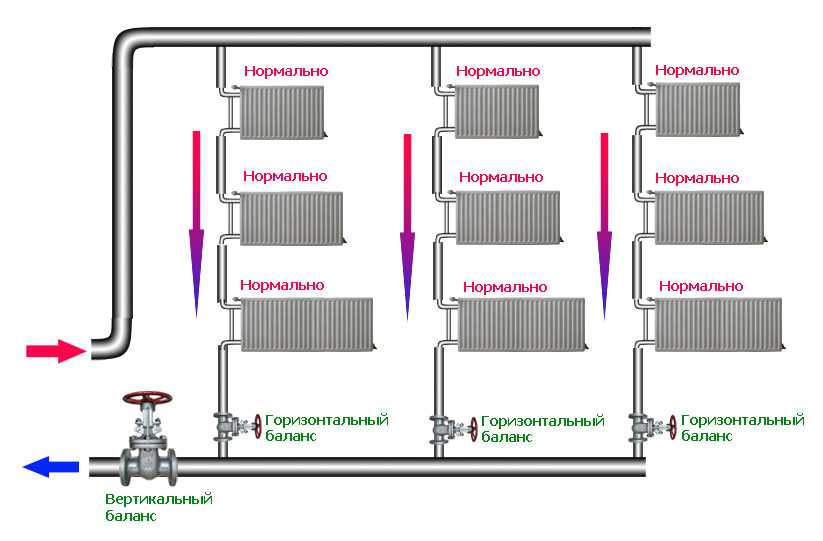

Методы выполнения балансировки

Процедуру настройки в домашних условиях можно выполнить двумя способами:

• по расчетному расходу теплоносителя с помощью электронного расходомера;
• приблизительная балансировка по температуре.

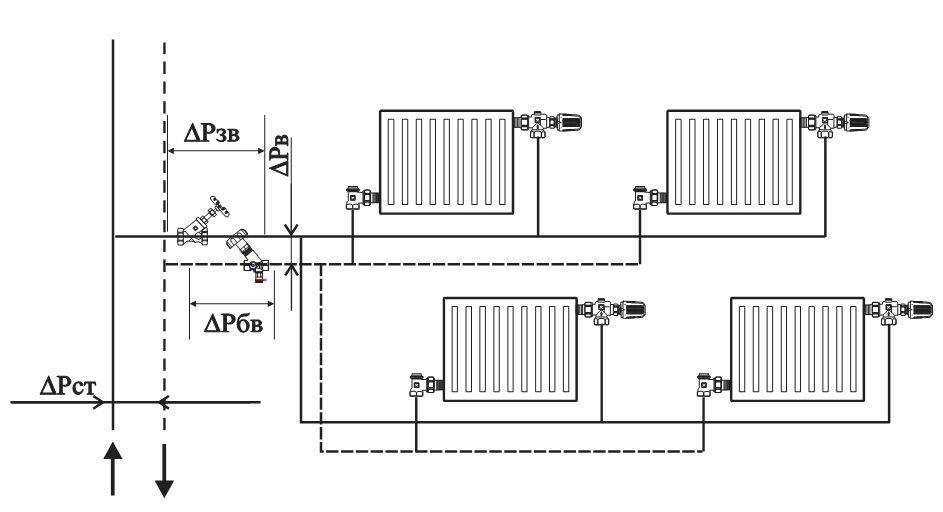

Первый метод – наиболее точный и предполагает наличие проекта и гидравлического расчета системы с указанием расхода воды на каждом участке трубопровода. Без этого точная настройка системы невозможна. В крайнем случае расчет можно сделать самостоятельно либо обратиться к специалисту в данной сфере. Вторая составляющая регулировочная арматура, установленная на каждом ответвлении или стояке. И третье – специальный электронный прибор для балансировки, подключаемый к соответствующей арматуре.

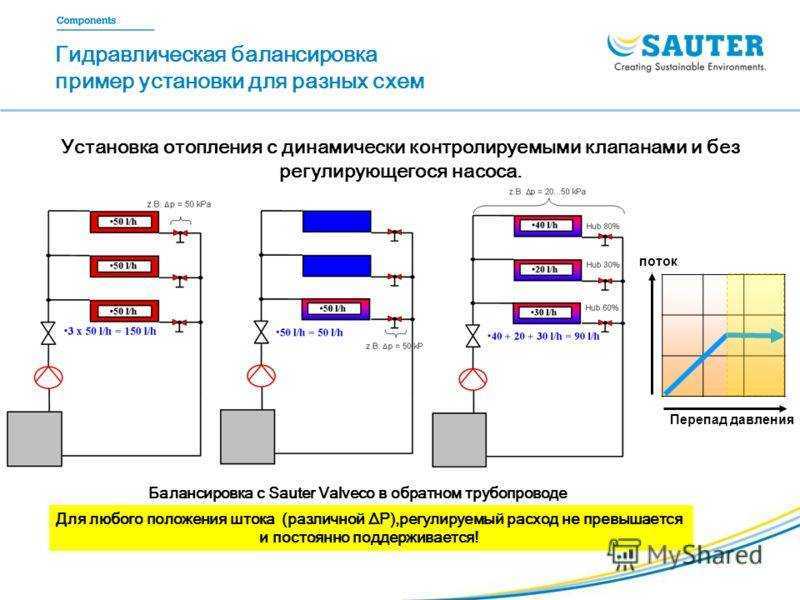

Суть метода состоит в том, чтобы с помощью прибора определить реальный расход теплоносителя на каждой ветви или стояке системы. Для этого на ответвлении обратной магистрали должен быть установлен балансировочный вентиль со штуцерами для подключения электронного блока. Имея на руках схему с указанными расходами на каждую ветвь, остается только присоединить прибор к штуцерам вентиля и поворотом шпинделя отрегулировать требуемый расход. Таким способом производится и балансировка системы отопления многоэтажного дома.

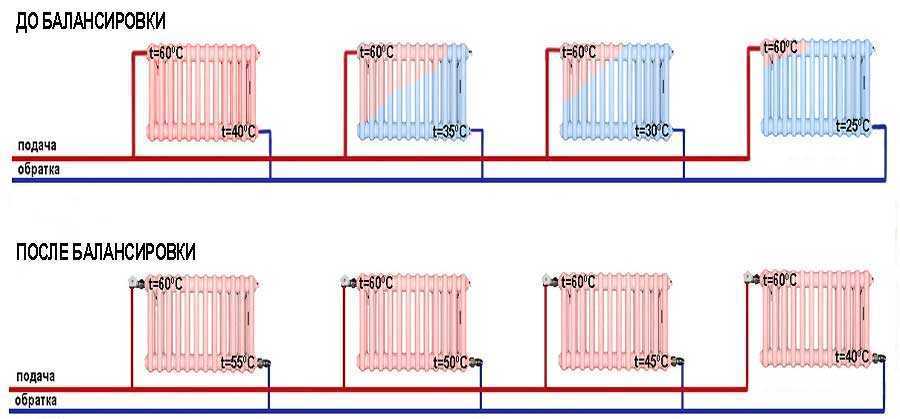

Когда все спроектировано и просчитано правильно, то все батареи, находящиеся на отрегулированном стояке или ветке, получат нужное количество тепла. Каждый нагреватель настраивать таким методом не принято, тем более, если он оснащен термостатом.

Особенности теплоотдачи радиаторов и способы ее изменения

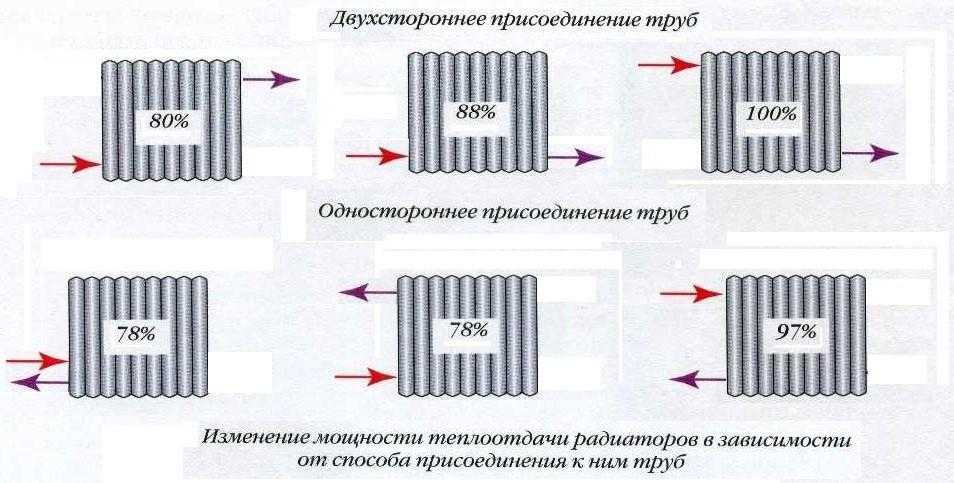

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

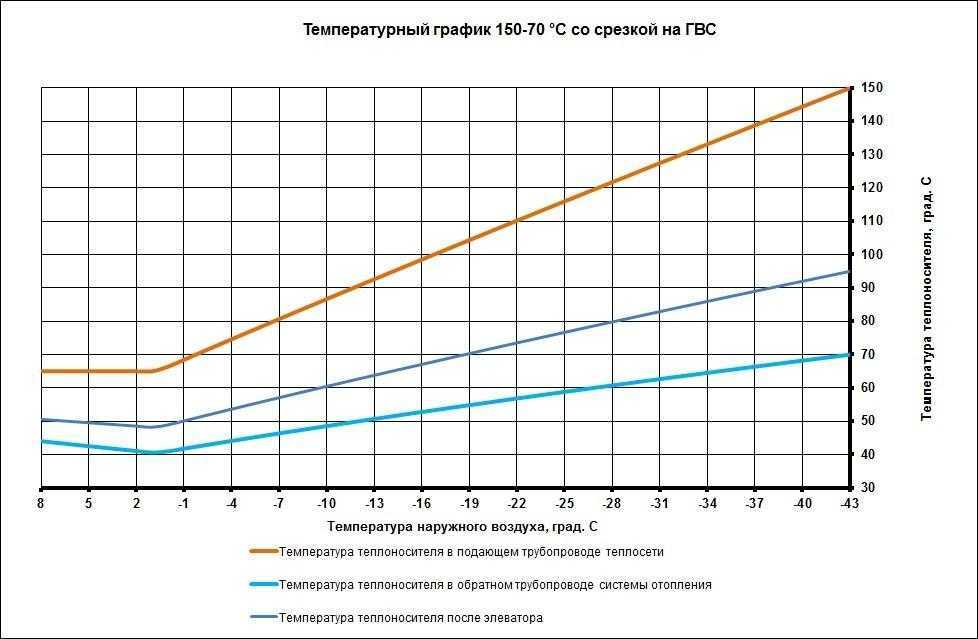

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Элеваторный узел

элеваторного узла системы отопления

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

У них есть существенные недостатки конструкционного решения:

Гидроудары

Добавление объема теплоносителя в обогревательную конструкцию

Рабочей средой может быть обычная дистиллированная вода и антифриз. Заполнение осуществляют прежде, как запустить в частном доме систему отопления, через подпиточный узел, находящийся в наиболее низкой точке. Такой порядок очень важен, поскольку попытка добавить жидкость посредством других патрубков, находящихся выше, приводит к образованию воздушных пробок.

Для обеспечения корректного запуска радиатора проверяют наличие и работоспособность кранов Маевского. Для этого каждый из них открывают.

Потом следует определенный порядок действий:

1. Нужно открыть воздушные и спускные клапаны, имеющиеся в наиболее высокой точке конструкции.
2. Далее плавно приоткрывают кран подпиточного узла, при этом напор воды делают небольшим, чтобы не возникали воздушные пробки.
3. После того, как из патрубков обоих клапанов начинает течь теплоноситель, их перекрывают.
4. Краны Маевского остаются открытыми, пока из них вместо воздуха не потечет рабочая жидкость. Данный момент важен, так как запуск нагревательного котла в случае наличия воздушных пробок может привести к повреждению всей системы.

Зачем надо настраивать радиатор

Правильно настроенные клапаны и вентиля способствуют созданию комфортных условий во всей жилой зоне и в комнатах по отдельности.

С такой системой возможно установить температурный режим для каждой комнаты свой.

Например в зоне, где вы обедаете или просто смотрите телевизор — 21 градус, а в комнате для сна или в детской, можно настроить температуру на 23 градуса.

Современные многоэтажные дома снабжены теплосчестками, что дает свою выгоду. При правильной настройке комфортной температуры в каждой комнате, вы можете сократить траты на тепло, исходя из расходов, зафиксированных на счетчике.

Иногда, для экономии хватает установки простых редукторов на устройство обогрева, чтобы сократить свои расходы на 35-45% за месяц.

Влияние водяного давления на работу системы

Приобретая соответствующее сантехническое оборудование или бытовую технику, подключаемую к системе водопровода, нужно заранее ознакомиться с их техническими характеристиками. Одним из параметров является оптимальный уровень давления, при котором устройства будут работать в нормальном режиме, и перепад не будет наблюдаться.

Если в отоплении перепад происходит, то начинаются проблемы с обогревом помещения. Таким показателем для стиральных и посудомоечных машин считается давление в 2 атмосферы. Однако для ванн с автоматикой и поливочного оборудования для огорода или сада такое значение составляет уже 4 атмосферы.

Минимальный показатель водяного давления для водопроводных сетей автономного режима в частных домах должен быть не менее 1,5 – 2 атмосферы. При этом необходимо учесть, что к источнику водоснабжения может быть подключено несколько объектов потребления воды одновременно.

Также, создание необходимого напора воды особо актуально для частных домовладельцев на случай возникновения пожароопасной ситуации.

Узлы учета тепловой энергии

Хотелось бы обратить внимание уважаемых коллег на тепловые счетчики. Они появились сравнительно недавно, а в массовом порядке их стали устанавливать лет 15 назад

После окончания массовой установки счетчиков, стало ясно, что в тепловой сети появился новый дроссель, который надо обязательно учитывать. Заводы-изготовители в технических характеристиках предоставляют данные о гидравлических сопротивлениях прибора, но на практике они не всегда сходятся. Самое главное, на что надо обратить внимание, — это на диаметр труб на подводках к счетчику. На практике часто случается, когда установка тепловых счетчиков в модульных котельных на теплоснабжение или на ГВС приводила к резкому ухудшению циркуляции на концевых зданиях. И служба эксплуатации, в горячке, не разобравшись в чем дело, шла на радикальные меры — замену сетевых и циркуляционных насосов на более мощные.

Гидравлические расчеты тепловых счетчиков с подводками в котельных нередко показывают, что на этом маленьком участке, где установлен счетчик общей длиной ~8 м (по двум трубам), потери напоров составляют от 5 до 18 м вод. ст. Это происходит в результате двух ошибок. Первая ошибка — сильно занижены диаметры подводов к счетчикам, были установлены на глазок дилетантами без всяких расчетов. В таких случаях часто после гидравлического расчета нужно увеличить подводки на два диаметра с Ду 32 на Ду 50, с Ду 40 на Ду 76. То же самое может быть на тепловых узлах зданий, особенно там, где напоры критические и лишний дроссель в 2-3 м вод. ст. может нарушить циркуляцию теплоснабжения абонента. Вторая ошибка заключается в отсутствии учета постепенного роста тепловой нагрузки в котельной в течение 3-4 лет приблизительно на 25-30%. При старой тепловой нагрузке потери напора на счетчиках близки к норме, но при увеличении нагрузки потери резко возрастают. Необходимо это знать и учитывать.

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

Настройка температуры в многоквартирном доме на обратке и подаче

Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:

• система работает от котла индивидуальной мощности;
• установлен специальный трехходовый кран;
• прокачка теплоносителя происходит в принудительном порядке.

В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.

С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.

Существуют следующие нюансы в процессе регулировки уровня тепла:

1. Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
2. Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
3. Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.

Типы регулировочных клапанов для батарей

Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.

По типам регулировки выделяю два вида клапанов:

1. Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.

Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.

1. Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.

Как отрегулировать радиаторы отопления

Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.

1. Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
2. Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
3. Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.

Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.

1. Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.

Дополнительные способы регулирования

Когда недовольство качеством услуг от теплосети становится большим, люди начинают искать возможности, способы регулирования системы отопления в многоквартирном доме, как исправить положение, и что установить, чтобы в квартире стало тепло, а платить за это меньше. В этом случае возможны ошибки, которые могут привести к поломке сети всего дома.

Например, регулировка системы отопления многоквартирного дома задвижками категорически запрещена.

Они относятся к категории запорной арматуры, поэтому могут действовать только в двух положениях: «открыто» и «закрыто». Жильцы, не зная этого, пытаются оставлять задвижки приоткрытыми, что выводит их из строя.

Система погодного регулирования отопления в многоквартирном доме будет полезна, если в нем установлен общедомовой прибор учета. Только в этом случае подобное устройство дает экономию до 35% расхода тепла. В основе погодного регулятора отопления для многоквартирного дома находится датчик, который улавливает перепады температур снаружи и реагирует на них, меняя температуру в сети. Подобное устройство вместе с установкой обойдется жителям дома боле 500 000 руб.

Регулировка батарей отопления кранами Маевского помогает при завоздушенности системы, чего иногда достаточно, чтобы батареи стали теплые.

Делая выводы, можно сказать, что сегодня вопрос, кто регулирует температуру отопления в многоквартирном доме, особенно актуален. Жильцы желают участвовать в этом процессе, и если система отопления позволяет, то обращаются в управляющее хозяйство с заявлениями об установки терморегуляторов на своих радиаторах.

Выбор устройств для этого достаточно большой на отечественном рынке и их монтирование не занимает много времени, но дает ощутимые результаты, как по качеству тепла, так и по его экономии. Поэтому стоит изучить принципы работы термостатов, подать заявление на его установку, и затем наслаждаться комфортным теплом в своей квартире.
