Как сделать гидрострелку своими руками из полипропилена

Делаем собственными руками

Схема гидрогорелки собственными руками (нажмите для увеличения) Смысл гидрострелки состоит в разделе всех контуров отопления для постоянной работы каждого не зависимо от состояния других.

Производственный процесс данного устройства непрост и для этого потребуется наличие умения работать со инверторным аппаратом. Но необходимо понимать, что сделать монтаж подобной системы будет стоить очень больших денег, а также необходимо заблаговременно составить чертеж.

Чтобы провести подобную работу потребуются разные инструменты:

инверторный аппарат, а еще электроды (3 мм);
молоток;
углошлифовальная машинка;
приборы для определения величины давления.

Также будут нужно приготовить и сами рабочие материалы:

краны;
трубы, которые имеют форму прямоугольника;
отрезки трубы.

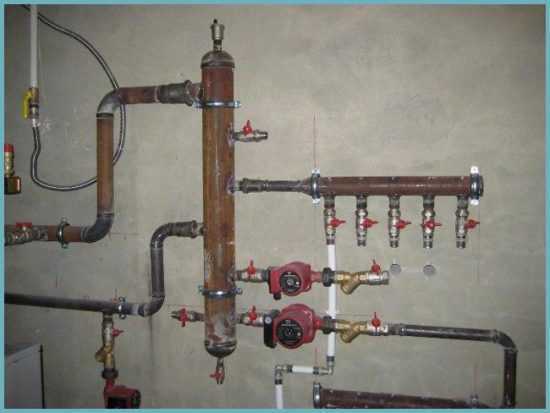

В первую очередь берется коллектор, в котором согласно разметке прожигаются электродом отверстия.
Дальше на сгонах выполняется фаска приблизительно в 1 мм, применяя сварку. Она проходит по кругу таким образом, чтобы показатель катета пребывал в районе от 3 до 4 мм.
После чего проводиться разметка коллекторных труб. Подобная отопительная схема, оснащенная гидрострелкой, будет учитывать наличие в ней сразу трех контуров.
Сейчас на говоря иначе холодной стороне трубы нужно выполнить пару отверстий по краешкам, а еще три, которые должны находиться под объединяющими отрезками трубы (два из них направлены в одну сторону, еще 1 в противоположную). А вот на «горячей» стороне необходимо прожечь в середине лишь одно отверстие, однако при этом еще три для объединяющих отрезков трубы.

Что же касается «горячей» трубы, то тут сквозные и выпускающие отверстия должны быть на одной оси. Конкретно в 2 из них должны будут ввариваться выпускные отрезки трубы, а вот в третьем будет сам выпускной отрезок трубы.

Что же касается холодной стороны, то тут будут находиться два объединяющих отрезка трубы, а еще один отрезок трубы, который проходит через середину горячей трубы.

После подготовительной сборки приступаем к созданию отверстий под приборы для определения величины давления.
Заключительным шагом по самостоятельному изготовлению гидрострелки будет её тестирование под рабочим давлением в 2 атмосферы. Чтобы это сделать нужно контролировать давление, после начала водоподачи в систему через патрубок для соединения крана для слива воды.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Для чего нужна гидрострелка в системе отопления частного дома

На вопрос: «Зачем нужна гидрострелка в системе отопления?» можно ответить следующее. Главной целью установки этого аппарата в отопительную систему является разделение потоков жидкости внутри него, а также защита котлов и связанного с ними оборудования. Ниже приведем основные ситуации, в которых может понадобиться установка гидрострелки

в отопительной системе:

Обычно гидрострелку устанавливают в помещениях площадью более 200 м2.
В случае если необходимо создать более двух контуров в системе отопления с разным расходом теплоносителя. К примеру, пристыкованный элемент потребляет больше вещества, передающего тепловую энергию, чем тот, который идет от котла. В этой ситуации нужно либо увеличить мощность и циркуляцию в основном контуре, что будет экономически нецелесообразно, так как увеличит нагрузку на оборудование, либо установить гидрострелку для регулирования потока.
В тех схемах отопления, в состав которых включены теплые полы, бойлеры и несколько контуров, гидрострелка уберет всякое негативное воздействие данных элементов друг на друга. Можно свободно отключать и подключать любую часть конструкции, не опасаясь нарушения баланса всей системы.
В случае если от одного котла отходят несколько контуров, каждый из которых имеет циркуляционный насос. При таких обстоятельствах гидрострелка не допустит противодействия этих составляющих. Приборы будут работать мягко, равномерно распределяя теплоноситель, которого будет достаточно для каждого элемента.
Гидрострелка незаменима при объединении нескольких котлов в одну систему отопления.
В ситуации, когда необходимо оставить всю систему в рабочем состоянии, за исключением одного контура. Гидрострелка дает такую возможность и, следовательно, повышает ремонтопригодность всей системы отопления.
В случае, когда оборудование подвергается перепадам температуры. При воздействии холодной жидкости на имеющий более высокую температуру прибор, последний может треснуть и выйти из строя. Наибольшую чувствительность к такому воздействию показывают чугунные батареи, теплообменники и так далее. Такая ситуация может случиться при аварийном отключении, запуске системы отопления, во время ремонтных работ. Гидрострелка не допустит возникновения теплового удара и сбережет важные части всей отопительной системы.

Помимо вышеперечисленных основных функций гидрострелки, она также имеет возможность очищать систему отопления от продуктов распада – окалины, грязи, ржавчины, песка и т.п. Для этого гидравлический разделитель оснащен краном в нижней своей части. Кроме того, гидрострелка может выполнять функцию воздухоотводчика, благодаря специальному клапану в верхней своей части. Следовательно, эти возможности гидрострелки напрямую влияют положительным образом на надежность и безопасность всей системы отопления.

Читайте материал по теме: Радиаторы отопления оптом с доставкой и гарантией качества

Как ее разместить

Некоторые, кем применяется схема изготовления гидрострелки собственными руками, любят ставить ее в близи возле котла, но большинство специалистов говорят про то, что замечательным вариантом считается также процесс установки такого устройства на коллектор, что в конечном счете дает возможность добиться законченной и гармоничной конструкции, которая будет в последующем легко применяться, проверяться и обслуживаться.

Котел при этом может монтироваться примерно за три метра до места монтажа стрелки, тогда как магистрали подачи и обратки котла устанавливаются через пол, если в доме есть пирог отопления пола. В остальном нет никаких значительных отличий того, где будет монтироваться ваша стрелка, и основное здесь – это монтаж оборудования с подходящей мощностью и в первую очередь в вертикальном состоянии. Если вами делается гидрострелка для системы обогрева (схема/расчет выше), в которой поставлен котел без клапана предохранительного, то в данном случае рекомендуется прикрепить к части сверху устройства дюймовую резьбу для установки специализированной группы безопасности.

Снизу также рекомендуется прикрепить маленькую резьбу, чтобы обеспечить обычный слив и заполнение стрелки. Необходимым функциональным требованием считается врезка в систему «котел, гидрострелка и коллектор» специальных муфт для установки термометров. В процессе последующей эксплуатации это сумеет упростить вам жизнь, так как даст возможность безо всякого труда мониторить состояние системы обогрева.

Конструкция и порядок расчета гидрострелки отопления

Конструкция и материалы

Конструктивно гидравлический разделитель представляет из себя полый металлический сосуд прямоугольного или цилиндрического сечения, оснащенный резьбовыми или фланцевыми патрубками для подключения трубопроводов от котла и блоков потребителей тепла. В классическом варианте имеется 2 пары патрубков, но существуют модели с целым набором патрубков со стороны вторичного контура – отдельная пара штуцеров для каждого потребителя с соответствующим расположением на корпусе.

Конструкция гидрострелки

Верхние патрубки обычно предназначены для подключения бойлера косвенного нагрева, патрубки средней зоны – для присоединения радиаторов, нижняя зона – для подключения комплекса водяного теплого пола.Материалом изготовления гидроразделителей служит обычная углеродистая или высоколегированная нержавеющая сталь, изделия чаще всего устанавливаются настенным способом, но существуют и модели с напольным размещением.

Внутренние стенки

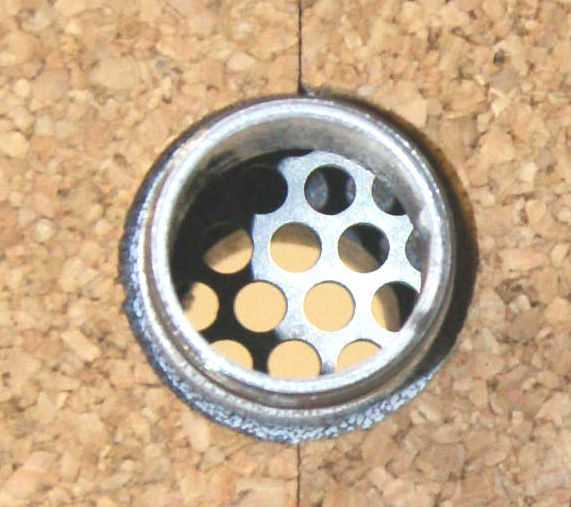

Зачастую внутри гидрострелки размещаются перегородки различных модификаций – вертикальные, горизонтальные, сплошные или перфорированные – для более качественного разделения потоков; сетчатые – для воздухоудаления и отсеивания загрязняющих частиц. На верхней части устройства обычно размещается воздухоотводчик ручного или автоматического типа, на нижней части – арматура для слива теплоносителя и освобождения от шлама, корпус разделителя чаще всего закрывается съемной тепловой изоляцией.

Расчет диаметра корпуса гидрострелки

Расчет диаметра корпуса гидравлического разделителя производится по следующей формуле:

После определения диаметра сосуда применяется правило 3d = D – для определения диаметров патрубков и межосевого расстояния между ними. Диаметр патрубков обычно принимается равным 1/3 от диаметра гидрострелки, расстояние между патрубками (и от патрубков до верха и низа устройства) должно иметь значение не менее 3d.

Гидрострелка в разрезе

Для того, чтобы понять устройство гидрострелки, необходимо посмотреть на нее в разрезе. В тех изделиях, которые изготавливаются самостоятельно “внутренности” отсутствуют. Это просто полый резервуар.

Компании, занимающиеся производством гидрострелок на профессиональном уровне, оснащают ее конструкцию вспомогательными элементами. Например, компания Гидрусс выпускает гидрострелки, в комплектацию которых входит сепаратор. Сетка из нержавеющей стали проходит по всей длине изделия, что выступает как вспомогательный помощник в борьбе с излишками воздуха.

Сепаратор гидрострелки

Похожие “примочки” применяются и иностранными брендами.

Для замены гидрострелок применяются и альтернативные варианты. Например, иногда вместо нее используют байпас или вовсе обходятся без нее, что особенно актуально в котельных с небольшим количеством потребителей. Самодел целесообразнее заменять устройствами по гарантии, т.е. гидроразделителями, которые выпускаются по утвержденному чертежу.

Подводя итог, стоит отметить, что при изготовлении гидрострелки своими руками, можно прибегнуть к нескольким способам. Оцените целесообразность каждого из них и приступайте к действиям. Главное, обзавестись всеми необходимыми деталями и четко соблюдать последовательность действий.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

разделитель необходим для гарантии выполнения технических характеристик;
устройство поддерживает температурный и гидравлический баланс;
параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
позволяет сэкономить топливо и электроэнергию;
сохраняется постоянный объем воды;
снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Модели	Свойства	Стоимость, руб.
Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик. в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.

Схема системы отопления с использованием гидравлического разделителя.

Совет! Магнитный уловитель рекомендуется устанавливать до заполнения системы теплоносителем, в противном случае при монтаже уловителя необходимо будет сливать воду из гидравлического разделителя.

Процесс удаления механических частиц через сливной кран:

Отключаем котел и циркуляционные насосы;
После того, как теплоноситель остыл, перекрываем участок трубопровода, где расположен сливной кран;
На сливной кран одеваем шланг подходящего диаметра, либо, если позволяет пространство, подставляем ведро или любую другую емкость;
Открываем кран, сливаем теплоноситель до тех пор, пока не пойдет чистая вода без содержания загрязнений;
Закрываем сливной кран, после чего открываем перекрытый участок трубопровода;
Осуществляем подписку системы и запускаем оборудование.

Назначение

Гидроразделитель — добавочный узел, сохраняющий целостность теплообменника от гидроударов. Процедуры первоначального запуска, технической проверки, обслуживания котла сопровождаются отключением циркуляционного насоса, способствуя образованию воздушных пробок.

Обустройство гидроразделителя — обязательное требование при монтаже чугунных теплообменников, поскольку температурная разница жидкости на выходе и входе разрушает металл. Гидрострелка выравнивает давление при несовпадении расхода в основном контуре и суммарных показателях труб потребителей.

Очищая теплоноситель от ржавчины и накипи, продлевает срок эксплуатации движущихся и трущихся элементов магистрали. Например, насосного оборудования, запорной арматуры, счётчика, термодатчика. Предохраняет повреждение отопительной магистрали при автоматической блокировке ГВС, системы «тёплый пол».

Как выбрать гидрострелку

Чтобы грамотно подобрать гидрострелку, следует разобраться в ее видах и основных функциональных параметрах отопительной системы, для которой она покупается.

Гидроразделители классифицируют по нескольким показателям:

по типу сечения – круглые и квадратные;
по количеству патрубков подачи и обратки – устройства с четырьмя, шестью или восемью входами/выходами;
по объему;
по способам подачи и отвода теплоносителя;
по расположению патрубков – с размещением по одной оси или с чередованием.

Совет. Специалисты рекомендуют покупать гидрострелки с манометрами – благодаря им вы сможете следить за давлением в отопительной системе.

Прежде чем отправляться в магазин, следует рассчитать два важнейших параметра работа вашей системы отопления:

мощность – сумма тепловой мощности абсолютно всех контуров;
объем теплоносителя, прокачиваемого через систему.

Имея на руках эти данные, сравнивайте их с рабочими параметрами оцениваемых гидрострелок – всю техническую информацию о разделительных устройствах можно найти в прилагающихся паспортах.

Гидрострелка своими руками

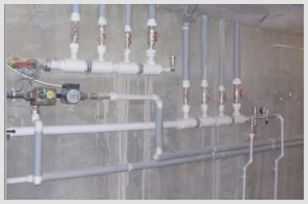

Деталь из полипропилена

Сейчас вполне реально осуществить монтаж гидрострелки сделанной из полипропилена. Она позволяет обеспечить дополнительные преимущества в системе:

Засчет низкой шероховатости материала уменьшается сопротивление теплоносителю во время его движения. А когда в системе находится котел с небольшой мощностью – то такой гидроразделитель позволяет снизить потерю тепла, в сравнении с металлическими приборами.
Можно окрасить с внешней стороны в любой цвет.
Имеет значительно меньшую стоимость в сравнении с аналогами.
Изделие из полипропилена не гниет и на нем не образуется коррозии.
Может работать с котлами, мощностью до 35 кВт.

При этом у таких гидрострелок есть и свои недостатки:

Нельзя использовать в системе с твердотопливным котлом.
Чем выше мощность котла – тем меньше срок службы такого изделия. Это происходит из-за более быстрого износа при большом давлении и температуре.
Для монтажа будет необходимо дополнительное оборудование для работы с полипропиленовыми изделиями.

О том, как выбрать твердотопливный котел длительного горения, Вы можете прочитать в этой статье.

Стоит отметить, что от качества подключения любого типа гидроразделителя, будет напрямую зависеть насколько качественно будет работать вся система в дальнейшем.

Зачем нужна гидрострелка и как рассчитать ее параметры, смотрите в следующем видео:

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

Модель, иллюстрация	Основные характеристики
1. GR-40-20	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
2. GR-60-25	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.
3. GR-100-32	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.
4. GR-150-40	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.
5. GR-250-50	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.
6. GR-300-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.
7. GR-400-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.
8. GR-600-80	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.
9. GR-1000-100	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.
10. GR-2000-150	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.
11. GRSS-40-20	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
12. GRSS-60-25	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.
13. GRSS-100-32	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Гидрострелка для отопления своими руками: разбираем конструкцию и назначение детали
