Нужен ли расширительный бак для настенного газового котла

Значение давления в гидроаккумуляторе

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант – бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Возможные проблемы

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами

Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя

Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Расширительный бак

Располагается на чердаке. Поскольку обычно чердак – это неотапливаемое помещение, то бак надо утеплить, иначе зимой вода в нем может замерзнуть. Бак компенсирует температурные колебания уровня воды. К тому же иногда в системе может закипеть вода (бывает если слишком быстро начать топить котел), а пузырьки значительно увеличивает объем. Для этого и служит излишний объем в расширительном баке.

Желательно предусмотреть возможность дренажа излишней воды из бака при переполнении. Для этого воду можно вывести либо в канализацию, либо просто на улицу.

Следует иметь в виду, что вода из открытой системы испаряется. Поэтому необходима подпитка системы водой. Делать это можно вручную, периодически залезая на чердак и подливая воду, а можно сделать расширительный бак по подобию унитаза – с автоматической доливкой воды.

Но так делают редко. Обычно просто используют емкость.

Сверху бак лучше закрыть крышкой, чтобы меньше испарялась вода.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
Подключить насос и закачать жидкость до получения эксплуатационного давления.
Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

Отключить нагреватель и подождать 7—10 минут до остановки системы.
Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
Присоединить насос к ниппелю.
Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
Закрыть все клапаны, создать необходимое давление.
Снять насос, открыть вентиль, налить воды.

Открытый бак своими руками

Открытый бачок Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

рулетка, карандаш;
болгарка;
сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

через которое осуществляется подпитка системы;
через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

так, чтобы вода была выше уровня патрубка;
так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

испарение;
аварийный выброс;
разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Крепления и держатели для расширительного бака отопления

Отопительная система – необходимый и важный элемент в доме, а организовать ее можно собственными руками

В процессе монтажа важно правильно выполнить крепление расширительного бака к стене

Назначение и виды расширительных баков

Расширительный бак – неотъемлемая часть жидкостной системы индивидуального отопления. Он представляет собой емкость, предназначенную для приема избыточного объема воды, так как она расширяется при нагреве. При охлаждении теплоносителя, расширительная емкость возвращает ранее принятый теплоноситель в сеть отопления. Таким образом он помогает поддерживать стабильность давления сети отопления при различных температурных режимах.

Все многообразие моделей классифицируется на два типа:

Открытые. Используются реже. Как правило, такой вариант можно встретить в домах, которым более 10 лет. Они представляют собой резервуар с открытой верхней частью и соединением внизу. Встраиваются в систему отопления в самой высокой ее точке.
Закрытый. Вариант представляет собой герметичную емкость с двумя камерами. Прорезиненная мембрана играет роль разделителя между ними.

На рынке представлены большей частью варианты закрытого типа. Расширительный бак в таком оборудовании – самый важный элемент. Закрытая сеть отопления имеет много преимуществ, в частности полностью исключен контакт с атмосферой. Благодаря этому нет необходимости подпитывать систему, так как вода не испаряется. А мембранную емкость можно установить в любом удобном месте.

Чтобы подобрать емкость по объему, нужно выполнить стандартный расчет по формуле Vрб (объем в литрах) = Vсо × (k / 100) × (Pv + 1) / (Pv-Ps), где:

k – коэффициент расширения воды;
Vсо – объем системы отопления в литрах;
Ps – давление в сети отопления;
v – давление предохранительного клапана.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
Предусматривается аварийный перелив.
Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Как правильно установить своими руками расширительный бак

Самостоятельный монтаж расширительного бака несложная процедура, но перед установкой все же стоит разобраться с деталями. Место установки зависит от проекта. А вот где установить соединительный узел – на подаче или на обратке – это решение индивидуальное. В любом случае буфер будет выполнять свою функцию.

При установке емкости открытого типа отопление может работать по принципу естественной циркуляции воды, то есть она будет энергонезависимой. Мембранный тип бака требует установки насоса. Если насос не встроен в сеть, то есть он внешний, то перед насосом устанавливается компенсирующая емкость. В противном случае бак будет работать неправильно, реагируя на слишком высокое давление.

Благодаря автономной системе отопления, можно не зависеть от того, когда стартует или завершается отопительный сезон. Это позволит существенно экономить на оплате счетов и наслаждаться комфортным пребыванием в собственном доме.

О чем говорит давление в расширительном бачке отопления

Бак закрытого типа

Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Необходимость установки дополнительного бака

Устройство расширительного бака

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление. После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Давление в системе отопления: накачиваем расширительный бак

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

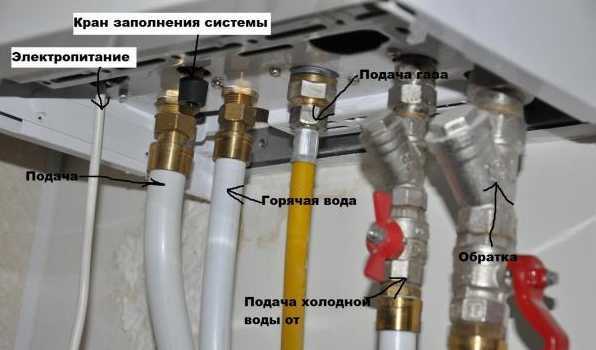

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель. После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений

Назначение расширительного бачка

Расширительное устройство необходимо:

для временного удаления избытка теплоносителя из системы при нагревании воды и для водостока, когда превышен максимальный уровень бака;
для возврата теплоносителя в отопительную систему при его охлаждении;
для поддержания в контуре необходимого гидростатического давления путем регулировки объема воды;
для накопления и удаления воздуха и паров из жидкого теплоносителя, которые начинают появляться в процессе его нагрева. Так в воде содержится некий объем воздуха: он составляет на один литр до 40 миллиграммов. Когда вода прогревается, почти 90% этого воздуха имеет вид пузырьков. Расширительный бак отводит лишний воздух в атмосферу.

Монтаж

Открытые баки практически не используются, поэтому больше вопросов вызывает установка и подсоединение закрытых вариантов. На первом этапе требуется высчитать объем емкости, и только потом можно перейти к монтажу. Перед тем, как установить дополнительный расширительный бак для двухконтурного газового котла, специалисты рекомендуют соблюдать следующие правила:

Для крепления подбирают место, где присутствует самое минимальное значение давления во всей отопительной системе. Наиболее часто это обратное направление трубопровода.
При подборе местоположения требуется учитывать размер резервуара и располагать его таким образом, чтобы он не мешал проживающим в доме. Лучшим вариантом считаются углы комнаты, допустимо установить деталь возле стены.
Если объем закрытой расширительной модели превышает 30 литров, не рекомендуется размещать его на стене, лучше разместить его на подставку.
Не допускается проводить монтаж в помещении, где температура воздуха снижается до 00 С.

Чтобы узнать, зачем нужен расширительный бачок в системе отопления, можно посмотреть ролик

Устройство подключается к отопительной системе до начала ее разветвления.
Если в системе работает несколько отдельных контуров, то и бачков требуется несколько – на каждый свой.
Подключается устройство к основной трубе сразу перед насосом.

Монтаж расширительного бачка можно производить самостоятельно, для этого не требуется особых навыков. Процедура осуществляется по следующей схеме:

На первом этапе к бачку присоединяется тройник со сливным краном. Он необходим для удаления теплоносителя при обслуживании и снятия конструкции

Важно качественно уплотнить все соединения и проверить их на герметичность.
К тройнику присоединяется шаровый вентиль – он перекрывает движение воды в расширительный резервуар. От крана отходит трубка, соединяющая бачок с основным контуром всего отопления.
В основную трубу подсоединяют тройник (самый простой), который необходимо расположить перед циркулярным насосом

После можно подключать сам резервуар, при этом лучше, чтобы расстояние от тройника до него было небольшим – так удобнее осуществить качественное соединение.

На выбранное для бачка место необходимо установить крепления

Важно помнить, что вес емкости с жидкостью существенно повышается, поэтому крепеж необходим мощный и способный выдержать устройство.
Перед монтажом требуется проверить давление в баке – воздух уже может быть закачан в емкость. В ином случае придется накачать его самостоятельно.

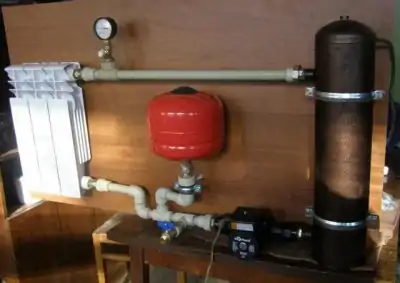

После того, как резервуар размещен на подставке или креплениях, требуется соединить шаровой вентиль и тройник при помощи трубки.

После осуществления всех действий допускается включить систему отопления и проверить ее работу. При правильном выполнении всех действий не должно возникнуть никаких проблем. Единственной неисправностью в подобной ситуации могут стать протечки в местах соединения. Существует несколько причин:

неправильно сделано уплотнение;
сорвана резьба;
некачественные прокладки и специфические кольца.

При обнаружении подобной проблемы рекомендуется разобрать неисправное место, все тщательно проверить и при необходимости сменить испорченные прокладки либо переделать уплотнение. Особенности работы бака, которые укажут на его выход из строя, озвучены в видео

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм. Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм

Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака

Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.
