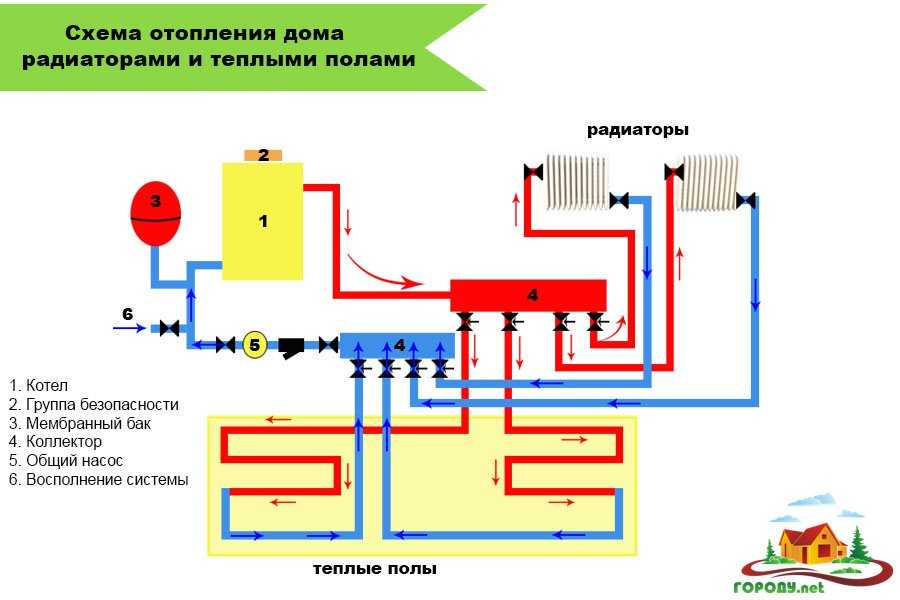

Система отопления с теплым полом и радиаторами: от одного котла, совместно, в один коллектор, с одним насосом, схема подключения

Испытание водяных полов

Убедитесь. что система не пропускает воду

По окончании монтажа конструкции тёплого пола проводят испытание трубопроводов. Это делают двумя методами.

Первый метод заключается в создании давления воды в трубах, превышающее норматив в полтора раза. Метод сложен и требует специального испытательного оборудования.

Второй способ испытания более доступен. Его выполняют, подсоединив смонтированный тёплый пол к воздушному компрессору. Так как молекулы воздуха меньше молекул воды, то испытание сжатым воздухом гораздо более эффективное, чем первый метод испытания.

Перед испытанием все ответственные места соединений трубопроводов покрывают мыльным раствором. Утечка воздуха обозначит себя появлением пузырей.

В случае выявления утечек, их устраняют. Испытание повторяют.

Самостоятельная сборка устройства

Схема монтирования чаще всего уже присутствует в комплекте любого коллекторного прибора. Собрать коллектор для теплого пола можно самостоятельно, если следовать пошаговой инструкции. Прибор монтируют по горизонтали на стену либо в заранее подготовленную нишу, оставив свободный доступ к основной стрелке отопительных труб. Далее понадобится подсоединить коллектор к котлу так, чтобы подача носителя тепла осуществлялась с низу, а обратка шла по верхней части. После монтируют пропускной клапан с ограничителем температуры, за ним ставят распределительную гребенку.

Трубы, проходящие внутрь пола, закрепляют сверху, идущие из отопительной системы – снизу. После проведения монтажа прибор необходимо настроить по правилам, проверить, насколько герметичны все соединения, подключив коллекторную группу к главному насосу. При помощи насоса давление внутри системы нагнетается, после чего контур воды нужно оставить в таком виде на сутки. Если все показатели сохранились, установка была проведена по правилам, узел можно эксплуатировать.

В каких случаях монтируют комбинированное отопление

Комбинированная система отопления хорошо себя показывает в домах самых разных конструкций и назначения. Если для примера рассмотреть двухэтажное здание, то смонтированные теплые полы на первом этаже создают комфортный микроклимат, обогревая помещение. Параллельно теплыми потоками воздуха прогревается и потолок – он же служит полом для комнат на втором этаже. Смонтированные на втором этаже радиаторы будут обогревать комнаты, а пол не станет мостом холода и источником теплопотерь.

Поверх теплого пола на нижнем этаже лучше всего подойдет керамическая плитка. А вот для гостиной или спальни лучше выбрать покрытие другой текстуры. С помощью терморегуляторов можно легко управлять температурой пола по своему усмотрению.

В идеале возможность создания комбинированного отопления должна быть предусмотрена проектом строящегося многоэтажного дома. Однако в реальных условиях это практически невыполнимо в силу многих ограничений. В частности, если в квартиры будет проведено центральное отопление, то монтировать в них водяные теплые полы нельзя. Хотя системы с теплообменниками вполне имеют право на жизнь.

Чтобы проложить в квартире водяной теплый пол, понадобится согласование проекта с соответствующими организациями

Кроме того, важно правильно выбрать напольное покрытие. Например, ковролин или паркет в силу своих теплоизоляционных свойств для этих целей не подходят. Оптимальными материалами считаются ламинат и плитка

Оптимальными материалами считаются ламинат и плитка.

Если вы хотите постелить линолеум, он должен быть очень хорошего качества. Дешевый материал при нагреве быстро деформируется и начнет выделять в воздух токсичные вещества, а это уже угрожает здоровью жильцов.

Как подключить теплый пол к котлу

Коллекторная схема подключения теплого пола
Полноценная система коллекторов
Соединение котла и теплого пола с использованием смесительного клапана
Соединение котла и теплого пола с использованием циркулярного насоса
Особенности подключения электрического теплого пола к котлу

Подключение теплого пола к котлу может быть выполнено самостоятельно. Перед тем, как подключить теплый пол к котлу, необходимо установить коллекторный шкаф и, собственно, выполнить устройство самого теплого пола.

Перед установкой теплого пола, необходимо установить коллекторный шкаф, после чего приступать к установке самого пола.

Подключение теплого пола к котлу: что нужно знать? Как правило, система подключается к настенному газовому котлу. Фирма-производитель при этом значения не имеет, т.к. процесс монтажа и работа всех котлов осуществляется по сходному принципу. Не имеет значения и то, выполняется ли подключение системы пола к котлу или у вас дома радиаторная система отопления. Однако в случае с водяным теплым покрытием подключение, как правило, производится именно к котлу.

Выводы следующие: выход из оборудования горячей воды в отопительную систему (подача), выход из оборудования в систему горячего водоснабжения, подвод газа, вход холодной воды и «обратка» из системы отопления.

У котла, используемого в таких системах, 5 выводов (если оборудование двухконтурное, то есть для системы горячего водоснабжения и отопления).

При подключении пола с подогревом к котлу необходимо обратить внимание на то, чтобы все соединения были разъемными. В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек

На каждую трубу устанавливается шаровый кран. В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения

В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек. На каждую трубу устанавливается шаровый кран

В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения.

Для самостоятельного подключения системы обогрева к котлу необходимо подготовить набор простых инструментов. Вам понадобится:

рулетка — 5-7 м;
плоскогубцы (пассатижи);
уровень;
разводные ключи;
обычные гаечные ключи;
набор отверток;
шлифмашинка;
паяльник;
перфоратор;
газовая горелка;
труборез.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

Схема подключения водяного теплого пола к системе отопления

Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры.
Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

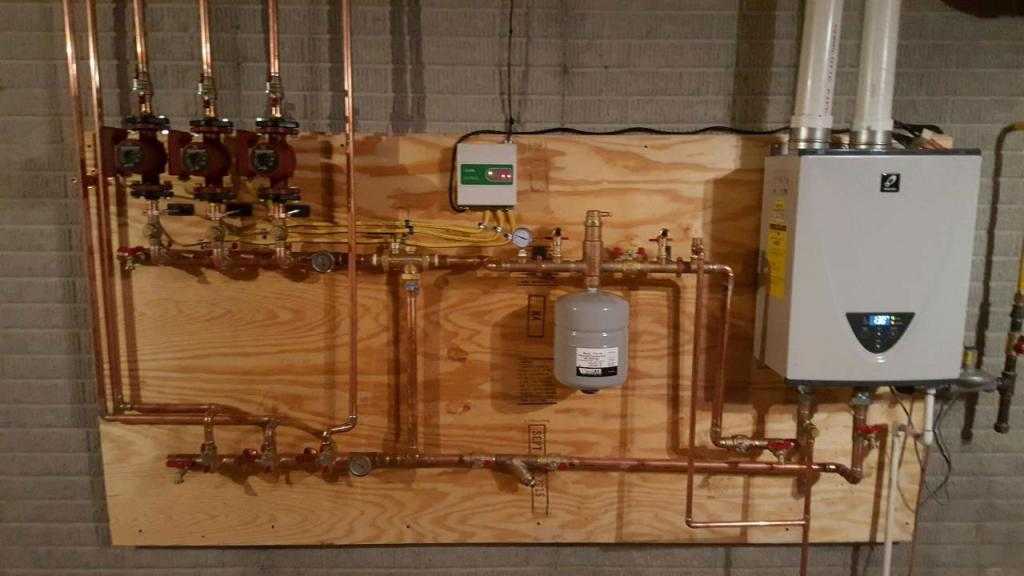

Подключение к настенному котлу

Если вы, как и многие владельцы частных домов, задались вопросом о том, как подключить водяной теплый пол к котлу, то должны для начала поинтересоваться, имеет ли прибор отопления циркуляционный насос. В некоторых случаях оборудование обладает еще и группой безопасности. Самый простой вариант подключения подойдет для владельцев, у которых площадь пола в помещении не больше 150 м2. При этом должны отсутствовать радиаторы отопления. Мощность насоса котла будет способна продавить эту площадь, а с помощью системы контроля температуры имеется возможность регулировать температуру самого теплого пола.

Подключаем водяной теплый пол к отоплению, зная, что котел должен присоединяться к коллектору. На последнем имеется два запорных крана: на подаче и обратке, а также регулировочные вентили. Взамен последних иногда выступают расходомеры для регулировки контуров пола. При подобной схеме в коллектор можно установить сервоприводы, способные регулировать температуру отдельных контуров. Система в этом случае предусматривает встраивание байпаса с перепускным клапаном. В самом коллекторе при этом он должен отсутствовать.

Укладывая теплые водяные полы в частном доме, вы должны знать, что байпас в системе необходим для циркуляции теплоносителя. Если в настенном котле нет группы безопасности, ее встраивают в схему. Туда входят:

манометр;
предохранительный клапан;
воздухоотводчик.

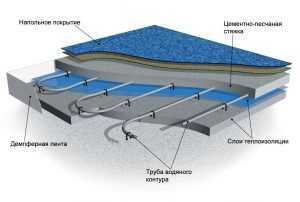

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

монтаж трубы по схеме змейка»
укладка трубопровода по схеме улитка;
комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Комплектующие для водяного теплого пола

Сложная конструкция смесительного узла и коллекторной группы дополняется множеством вспомогательных деталей, выполняющих ту или иную роль в регуляции работы теплых водяных полов:

Управление термостатическим клапаном производится вручную либо автоматически с использованием электротермического привода.
Гидравлическая балансировка петель напольной системы отопления происходит за счет настроечных клапанов (есть варианты с расходомерами либо без них).
Обеспечение постоянного давления выполняется с помощью переливного клапана, перенаправляющего лишнюю жидкость в байпас.
Запорный вентиль балансировки радиатора служит для открытия/закрытия подачи воды между коллектором и отопительной системы.
Байпас с перепускным клапаном, расширительный бак, предохранительный клапан, а также коммуникаторы и контроллеры отвечают за беспроблемную эксплуатацию водяных теплых полов и непрерывный контроль за работой системы отопления.

Смесительный узел может иметь двух или трехходовые смесительные клапана. Первый вариант считается более надежным, так как позволяет ограничить поступление воды напрямую из котла с помощью балансировочного клапана и термостатических регулировочных узлов. Это сохраняет контур от воздействия кипятка, что особенно ценно при использовании труб из полипропилена.

Конструкция с 3-хходовым клапаном более универсальна в плане рекомендуемой площади обогрева. В отличие от двухходовых узлов, которые не могут обслуживать более 200 м², трехходовой клапан создает оптимальное давление в теплых полах любой квадратуры.

Какие схемы укладки использовать?

Схем укладки водяного теплого пола существует несколько. Их подбор зависит от таких факторов:

размер и форма помещения;
расстановка мебели, массивной бытовой техники;
наличие внешних стен, выходящих на улицу.

Сегодня используются спиральные схемы укладки, когда труба выкладывается в виде одинарной спирали, при этом подающая и забирающая стороны идут параллельно. Есть вариант сдвоенной спирали, который применяется, если одна из стен помещения выходит на улицу. В этом случае небольшой участок отдельной спиралью монтируется около стены, после чего труба от него выкладывается в виде большой спирали. Вариант укладки водяного теплого пола в виде петель или змейки применяется для больших комнат.

https://youtube.com/watch?v=Wmp2j9TgTGo

После того как монтажные работы окончены, необходимо провести тестирование пола, заполнив его водой. Вода начинает подаваться в полость труб под давлением в 5-6 бар. Подобная процедура проводится примерно в течение суток. Если никаких протечек не обнаружено, сама система работает исправно, то можно начинать производить заливку цементной стяжки.

Выполняются работы по заливке, когда вся система теплого пола наполнена водой, ее нельзя сливать ни в коем случае. После заливки пол оставляется минимум на 28 дней, в течение которых он будет высыхать. Когда поверхность готова, можно укладывать выбранный тип напольного покрытия.

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку). Основными из них являются:

самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
необходимо удалять из системы воздух;
фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Иногда метод простой врезки все же применяют, но это относится исключительно к помещениям малой площади, менее 10 кв.м. ванной, например. Это никоим образом не отменяет согласование с ЖКХ и установку сопутствующих счетчиков.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Пытаясь улучшить эстетику интерьера, насосно-смесительный узел можно «спрятать» как угодно далеко. Однако, доступ к запорным и регулировочным кранам, а также к счетчикам, манометрам и другим элементам контроля и управления должен осуществляться быстро и беспрепятственно.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

К трубам подключаются соединители (№6).
К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
Для хорошей работы системы длина петель должна быть примерно одинаковой.
В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
Насос должен работать в сторону смесительного клапана под номером 2.
Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

1 смесительный узел Combimix (VT.COMBI.0.180);
1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
циркулярный насос 180 мм;
2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Возможные способы подключения водяных теплых полов и котлов на твердом топливе

Вариант 1: подключение теплоаккумулирующего бака

Для обеспечения работоспособности системы водяных теплых полов, подключенных к твердотопливному котлу, в схему обвязки включают бак теплоаккумулятора. Для компенсирования расширения теплоносителя, как и в любой закрытой системе ставится расширительный бачок. Трехходовой смесительный клапан, циркуляционный насос и группа безопасности устанавливается как в обычной схеме подключения. Для разводки и регулировки раздачи теплоносителя по контурам отопления ставится распределительная гребенка с и отдельный циркуляционный насос. Такой вариант обвязки является наиболее надежным и распространенным. Аккумулирующая емкость не только выполняет функцию сбора излишков тепла, но еще и служит регулятором температуры подачи в контуры теплого пола, защищая при этом систему от повышенных температур. А кроме этого, теплоаккумулятор позволяет сократить расход топлива и количество загрузок котла топливом, что снижает расходы на отопление в целом. Поэтому для подключения теплых полов аккумулирующий бак применяют чаще всего.

Ограничения данного варианта:

Дополнительные расходы на закупку и установку теплоаккумулирующей ёмкости – от 600 до 1000 у.е. в зависимости от размеров бака.
Для установки, подключения и обслуживания теплового аккумулятора необходимо дополнительное пространство.

Вариант 2: включение в схему разводки радиатора отопления

Как мы поняли, не всегда есть возможность применить описанный выше вариант: ограниченные финансовые возможности или отсутствие свободного для установки бака места в помещении.

В этом случае можно применить другой способ подключения – установить чугунный радиатор отопления перед подачей теплоносителя в основной отопительный контур.

Главная идея варианта с дополнительным радиатором – удалить из системы избыточное тепло, которое поступает от теплового генератора.

Температура на выходе из котла и перед подачей в радиатор может быть до +750С. Чтобы снизить её до необходимого уровня – +400С, пропускаем теплоноситель через батарею с большой площадью теплоотдачи. Для этой задачи больше всего подходит чугунный радиатор.

Чтобы рационально использовать отдаваемое через батарею тепло, желательно продумать место установки, чтобы тепло не уходило на «обогрев улицы».

Второй способ подключения твердотопливного котла к теплому полу требует постоянного контроля за температурой в системе, поэтому он применяется значительно реже, чем первый вариант, и только в исключительных случаях.

Мы имеем опыт подключения водяных теплых полов в частных домах в обоих вариантах, поэтому при анализе подобной задачи помогаем своим клиентам делать осознанный выбор оптимального варианта.
