Радиаторов отопления сравнение

Сравнивание по теплопроизводительности

Если вы с большим вниманием изучили прошлый раздел, то должны иметь в виду, что на отдачу тепла сильно воздействуют температуры окружающей среды и носителя тепла, а такие характеристики мало зависят от самого отопительного прибора. Однако есть и 3-ий фактор — поверхностная площадь теплопередачи, а здесь конструкция и форма изделия играет огромную роль

Благодаря этому замечательно сопоставить стальной панельный обогревательный прибор с чугунным трудно, их поверхности чрезмерно различные.

Четвертый фактор, действующий на отдачу тепла, — это материал, из коего сделан устройство для обогрева помещения. Сопоставьте сами: 5 секций отопительного прибора из алюминия GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) аналогичный высоты и таким же числом секций сумеет выдать только 530 Вт при тех же условиях (?t = 50 °С). Эти сведенья размещены на официальных сайтах изготовителей.

Примечание. Характеристики металлических и биметаллических продуктов с точки зрения теплопроизводительности почти что похожи, сопоставлять их нет смысла.

Можно попытаться провести сравнивание алюминия со стальным панельным отопительным прибором, взяв ближний типоразмер, подходящий по размерам. Упомянутые 5 металлических секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что отвечает стальной панели KERMI 600х400. Получается, что даже трехрядный стальной прибор (вид 30) выдаст лишь 572 Вт при ?t = 50 °С. Но нужно предусматривать, что глубина отопительного прибора GLOBAL VOX составляет всего 95 мм, а панели KERMI – практически 160 мм. Другими словами, высокая отдача тепла алюминия заявляет о себе, что отражается на габаритах.

В условиях личной отопительные системы приватного дома батареи одинаковой мощности, но из самых разных металлов, работать будут по-разному. Благодаря этому и сравнивание довольно предсказуемо:

Биметаллические и металлические изделия быстро прогреваются и охлаждаются. Отдавая больше теплоты за временной промежуток, они возвращают более холодную воду в систему.
Радиаторы панельные из стали занимают среднюю позицию, так как передают тепло не очень активно. Зато они доступнее и легче в процессе установки.
Самые инертные и не дешёвые – это обогревательные приборы из чугуна, им свойствен длительный подогрев и остывание, благодаря чему возникает маленькое запаздывание при автоматическом регулировании расхода носителя тепла термостатическими головками.

Из всего сказанного выше напрашивается простой вывод

Не слишком важно, из каких материалов сделан отопительный прибор, основное, чтобы он был правильно выбран по мощности и подходил клиенту во всех отношениях. А вообще, чтобы сравнить не помешает познакомиться со всеми деталями работы того либо другого прибора, а еще где какой можно ставить

Расчет мощности

От чего она зависит

Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

внутрикомнатный режим;
температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

конвекцией;
лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

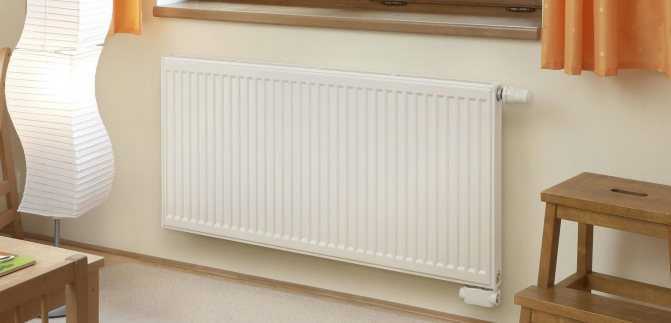

Стальной панельный радиатор

Расчет размера отопительных радиаторов

Чтобы точно знать, как выбрать радиатор отопления правильно, необходимо точно разобраться со следующими нюансами:

Тип подводки (открытая или скрытая);
Способ подведения труб к радиатору (сверху, сбоку, из пола, из стены и т.д.);
Диаметр отопительных труб;
Межосевое расстояние между трубами.

Определяясь, какие батареи отопления лучше ставить в квартире, нужно учесть еще и их расположение. Дело в том, что к радиатору должно обеспечиваться подведение воздуха – если прибор не будет нормально обдуваться, то его теплоотдача снизится на 10-15%.

Общие правила установки радиаторов выглядят так:

Расстояние между полом и радиатором должно составлять 7-10 см;
От стены радиатор должен находиться на расстоянии около 3-5 см;
Между подоконником и радиатором должно быть не менее 10-15 см свободного пространства.

Учитывая эти правила, решить, какой радиатор отопления лучше выбрать для квартиры, не составит труда.

Алюминиевые радиаторы

Батареи из алюминия имеют много преимуществ. Они не требуют постоянного ухода. Низкий вес батарей значительно снизит расходы на транспортировку. Более устойчивы к гидроударам, нежели чугунные. Высокое прохождение теплоносителя не дает загрязняться таким радиатором изнутри. Это связано с проходным сечением, меньшим, либо равным внутреннему диаметру стояка.

Вы можете услышать распространённый миф о том, что такие батареи имеют низкую теплоотдачу, из-за маленького сечения. Это ложь. Сечение компенсируется площадью оребрения радиатора. Минусы у такой батареи тоже есть – зачастую они не выдерживают высоких скачков давления. Также при изготовлении алюминиевых батарей часто используют сплавы, что сильно повышает их разрушаемость.

Неправильное подключение приведет к окислению внутренней поверхности батареи. Также, теплоноситель в России содержит много примесей, что приведет к коррозии, значительно сокращающей срок службы. Поэтому не стоит устанавливать их самостоятельно.

Реальная теплоотдача секции батареи

Теплоотдача одной секции чугунного радиатора обязательно указывается производителем в техническом паспорте на изделие. Но нередко после установки отопительной системы через некоторое время при прежних условиях эксплуатации в доме становится гораздо прохладнее. Причин у данной проблемы может быть несколько, но в большинстве случаев оказывается, что реальная теплоотдача в действительности меньше, чем указано в техпаспорте.

Чтобы правильно определить необходимое количество секций, пользуются следующей формулой: Q = Kх Fх ∆Т, где

K — коэффициент теплоотдачи; F — поверхностная площадь нагрева; ∆Т — температурный напор, его определяют согласно расчету — (0,5 х (tвх + tвых) — tвн), в котором:

tвх — температура теплоносителя на входе в радиатор; tвых — температура воды на выходе из радиатора; tвн.- средняя температура в помещении.

Например, температура теплоносителя на входе равна 90°C, а на выходе — 70°C при температуре воздуха в комнате 20°C. Тогда ∆Т = 0,5х (90 + 70) — 20 = 60°C

Нередко, когда установлены чугунные батареи – теплоотдача бывает ниже заявленной, поскольку напор теплоносителя не отвечает потребностям системы или потому, что подводной трубопровод имеет слишком длинную протяженность. Еще одной причиной может быть недостаточно качественной утепление. Подобные обстоятельства невозможно предусмотреть для определения теплоотдачи чугунных отопительных изделий при проведении испытаний в лабораторных условиях.

Чтобы обеспечить необходимую температуру теплоносителя на входе в радиатор, надо подстраховаться, дополнительно установив еще одно обогревательное оборудование, ведь не всегда возможно удержать 90°C.

Как различаются характеристики отопительных приборов из разных материалов

При выборе радиаторов следует внимательно читать техническую документацию. Форма или размер прибора не являются объективными показателями, по которым можно вычислить мощность «на глазок». Внешне одинаковые приборы могут существенно отличаться по характеристикам. Во многом это зависит и от материала изготовления.

Чугун

Материал характеризуется низкой теплопроводностью. Отопительные приборы из чугуна передают тепло преимущественно радиацией. Конвективная передача осуществляется лишь на 20%. Мощность чугунного радиатора – примерно 180 Вт/секция, но полагаться на эту цифру нельзя, ведь она указана для идеальных условий. В реальности она может быть в 3-4 раза меньше.

Сталь

Чаще всего стальные радиаторы представляют собой панельные конструкции, к которым могут быть дополнительно приварены ребра, усиливающие конвекционную передачу тепла. Мощность стальных радиаторов не выше, чем у чугунных, но они гораздо проще в монтаже и привлекательно выглядят, поэтому многие владельцы домов и квартир отдают предпочтение им.

Алюминий

Отопительные приборы из этого металла по праву считаются одними из самых мощных. В технической документации указывается показатель мощность 200 Вт/секция, но реальные характеристики тоже могут существенно отличаться от заявленных. Алюминиевые радиаторы имеют ограниченную сферу применения: их нельзя устанавливать в системах с низким качеством теплоносителя.

Биметалл

Это два разных металла, чаще всего сталь и алюминий, из которых изготавливают наиболее мощные радиаторы, ведь конструкторы по максимуму используют достоинства обоих материалов. Показатель теплоотдачи секции составляет 204 Вт. Преимущество биметаллических моделей заключается в устойчивости к воздействию химически активного теплоносителя. Как правило, это красивые и эффективные модели, но их стоимость выше, чем алюминиевых, стальных или чугунных.

Конструкционные особенности и преимущества биметаллических моделей

Способы повышения теплоотдачи отопительной системы

Важно понимать, что указанные сведения – это усредненные данные. По факту теплоотдача радиаторов отопления, таблица и заявленные технические характеристики могут немного отличаться в реальных условиях

Суммарные потери тепла снижают КПД отопительного контура квартиры или дома.

Эффективные меры:

наружное утепление дома; замена старых рассохшихся окон на двойные стеклопакеты нового образца, перевести их на время отопительного сезона в зимний режим; если квартира находится на первом или последнем этажах, важно максимально утеплиться со стороны холодных смежных помещений; за батареями на стене на зимнее время закрепить теплоотражающие панели из фольги; эпизодически проводить продувку системы и чистку радиаторов, чтобы удалить осадок, снижающий эффективность оборудования (признак – теплые трубы и еле-еле теплые батареи); при отделке стен (особенно в угловой спальне или детской), рекомендуется установить комплект стальных батарей – на 2-3 стены, независимо от количества окон, дополнительно ставят дизайнерские отопительные панели или вмонтированные в полы конвекционные блоки. После качественного утепления стен желательно старую холодную отделку заменить на новую

Лучше натуральное дерево и пробковые листы, фактурная штукатурка без цемента и гипсовый «дикий камень». Также подойдут текстильные обои с бархатистой поверхностью и флизелин под покраску

После качественного утепления стен желательно старую холодную отделку заменить на новую. Лучше натуральное дерево и пробковые листы, фактурная штукатурка без цемента и гипсовый «дикий камень». Также подойдут текстильные обои с бархатистой поверхностью и флизелин под покраску.

Утепление дома и внутренняя отделка помещения оказывают значительное влияние на комфорт в нем

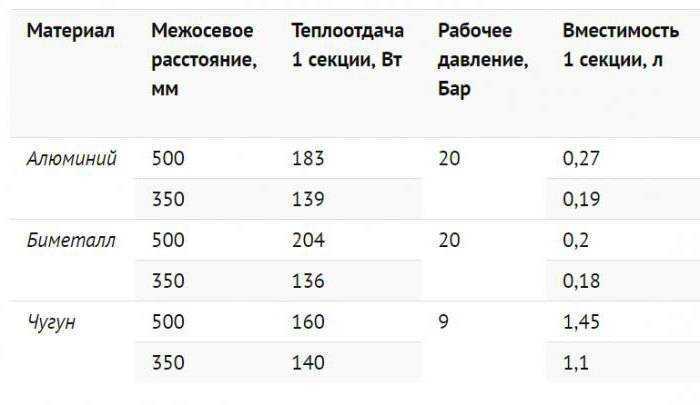

Теплоотдача разных видов радиаторов

Уровень теплоотдачи разных радиаторов меняется в зависимости от используемого материала. Точное значение эффективности конкретной модели, по которому зачастую и выносится решение, какую батарею лучше поставить в квартире, можно узнать только в приложенной к ней документации.

Усредненная величина теплоотдачи одной секции радиатора выглядит следующим образом:

Чугунные радиаторы – 100-160 ватт;
Алюминиевые радиаторы – 82-212 ватт;
Биметаллические радиаторы – 150-180 ватт.

Цельные радиаторы имеют следующие показатели теплоотдачи:

Стальные – 1200-1600 ватт;
Конвекторы – 130-10000 ватт.

Как правильно высчитать настоящую отдачу тепла батарей

Начинать нужно всегда с технического паспорта, что прилагается к изделию изготовителем. В нем вы точно обнаружите интересующие данные, а конкретно — теплопроизводительность одной части либо панельного отопительного прибора конкретного типоразмера. Только не торопитесь восхищаться хорошими показателями металлических или биметаллических батарей, указанная в паспорте цифра — не финальная и просит корректировки, для чего и необходимо выполнить расчет отдачи тепла.

Очень часто можно услышать такие мнения: мощность радиаторов из алюминия очень высокая, ведь известно всем, что отдача тепла меди и алюминия – наилучшая среди остальных металлов. У меди и алюминия самая лучшая проводимость тепла, это правильно, но теплопередача зависит от большого количества самых разных факторов, о коих будет сказано дальше.

Прописанная в паспорте радиатора отдача тепла отвечает истине, когда разница между средней температурой носителя тепла (t подачи + t обратки)/2 и в помещении равна 70 °С. При помощи формулы это выражается так:

Для справки. В документации на изделия от различных фирм этот показатель может обозначаться по-разному: dt, ?t или DT, а порой просто пишется «при температурной разнице 70 °С».

Что означает, когда в документации на радиатор из биметалла написано: теплопроизводительность одной части равна 200 Вт при DT = 70 °С? Разобраться сможет помочь та же формула, только нужно в нее подставить знаменитое значение домашней температуры – 22 °С и сделать расчет в обратном порядке:

Зная, что разница температур в подающем и обратном трубопроводах не должна быть выше 20 °С, нужно определить их значения аналогичным образом:

Сейчас видно, что 1 секция радиатора из биметалла из примера отдаст 200 Вт теплоты при условиях, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится оптимальная температура 22 °С. Первое требование сделать невозможно, потому как в современных котлах нагрев ограниченный пределом 80 °С, а это означает, батарея никогда не сумеет отдать заявленных 200 Вт тепла. Да и исключительный случай, чтобы тепловой носитель в приватном доме разогревали до такой степени, традиционный максимум – это 70 °С, что отвечает DT = 38—40 °С.

Порядок расчета

Выходит, что настоящая мощность отопительные батареи намного меньше заявленной в паспорте, однако для ее выбора нужно понимать, насколько. Для этого есть обыкновенный способ: использование понижающего коэффициента к начальной величине теплопроизводительности нагревателя. Ниже предоставлена таблица, где прописаны значения коэффициентов, на которые нужно помножить паспортную отдачу тепла отопительного прибора в зависимости от величины DT:

Метод расчета реальной отдачи тепла радиаторов для ваших индивидуальных условий такой:

Определить, какая должна быть температура в доме и воды в системе.
Подставить эти значения в формулу и высчитать собственную настоящую ?t.
Найти в таблице подходящий ей показатель.
Помножить на него паспортную величину отдачи тепла отопительного прибора.
Подсчитать количество радиаторов, необходимое чтобы обогреть жилую площадь.

Для вышеприведенного примера теплопроизводительность 1 части радиатора из биметалла будет составлять 200 Вт х 0.48 = 96 Вт. Значит, для обогревания помещения площадью 10 м2 потребуется 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Предоставленная таблица и расчет отдачи тепла батарей нужно применить, когда в документации указана ?t, равная 70 °С. Но бывает, что для различных приборов от некоторых фирм – изготовителей предоставляется мощность отопительного прибора при ?t = 50 °С. Тогда пользоваться данным способом нельзя, легче набрать нужное численность секций по паспортной характеристике, только взять их количество с полуторным запасом.

Для справки. Большинство производителей указывают значения отдачи тепла при подобных условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что отвечает ?t = 50 °С.

Окраска радиатора в тёмный цвет

Ещё одно мнение, которое блуждает в интернете, что покраска батареи в чёрный или коричневый цвет увеличивает теплообмен излучением. В большинстве случаев подобные суждения основаны на физическом понятии «абсолютно чёрного тела», которое сильнее всего поглощает и излучает. Всё это относится и к батарее отопления. Покрашенные светлой краской излучают меньше, чем покрашенные тёмной. Давайте прикинем, насколько.

Немного физики. По закону Стефана-Больцмана излучение абсолютно чёрного тела пропорционально абсолютной температуре в 4-й степени.

R(T) = σ × T 4 , где

σ = 5,67·10 -8 Вт/(м 2 К 4 ) — постоянная Стефана-Больцмана.

Реальные тела относятся к «серым». Для реального «серого» нужно учитывать его излучательную способность ε . Батарея и сама поглощает ИК-излучение из комнаты, и в учебниках приводится соответствующая формула, в которую входят температуры как батареи, так и комнаты (в кельвинах в 4-й степени). Легко показать, что если нагреть батарею от 20°С на 40 градусов, то её излучение увеличится в 81 раз. Расчёт (приблизительный, конечно) показывает следующее. Пусть батарея площадью 1 кв. м покрашена коричневой масляной краской (для нее ε ≈ 0,8). Температура воды в ней пусть будет 70°С, а комнаты — 20°С. Тогда мощность ИК-излучения такой батареи будет 300 Вт. Не так уж мало! Ещё сильнее будет греть батарея, покрашенная чёрной матовой (не глянцевой!) краской. А если краска будет белой, мощность излучения будет ниже. Но эстетические соображения обычно берут верх, и батареи (открытые) обычно красят светлыми красками.

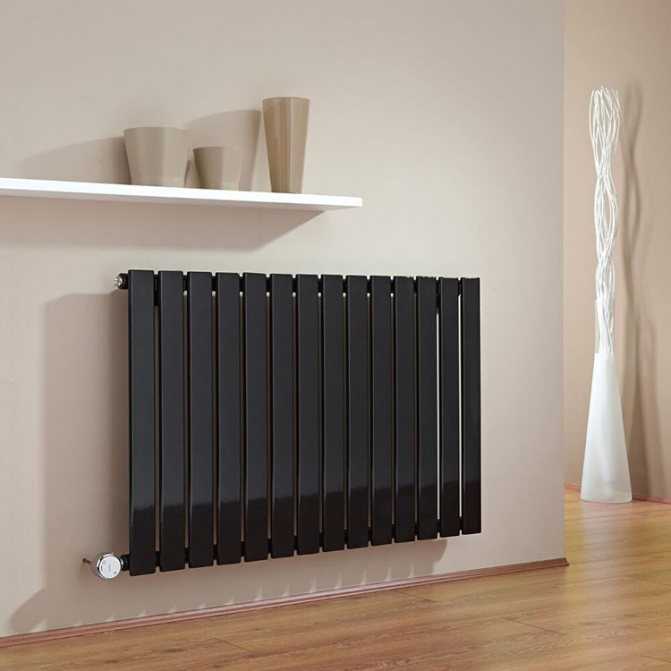

Чёрные радиаторы также свободно можно найти в продаже

Вывод: эффективно, но требует идеальных условий эксплуатации.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

Качество и безопасность производства.
Соответствие температурному режиму и давлению в трубах.
Что должно быть указано в техпаспорте готового изделия.
Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

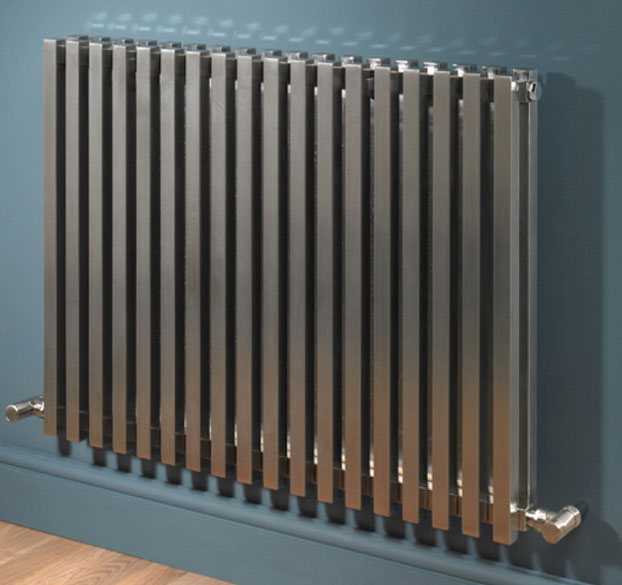

Стальные радиаторы

Стальной радиатор имеет много вариаций. В основном можно выделить панельные и трубчатые радиаторы. Плюсы и минусы такого радиатора сильно зависят от стоимости. Чем дороже – тем качественнее и лучше будет отопление. Такой радиатор имеет отличную теплоотдачу, за счет нагрева не только посредством воздуха, но и нагрева путем конвенции. Радиатор по конструкции прост, поэтому мала возможность поломки чего-то трудно заменимого. Небольшой вес такого радиатора позволит самому его монтировать, а если что-то не подходит по строению, то Вы можете ознакомиться с другими типами таких радиаторов – их достаточно много.

Радиатор из стали дешевле аналогичного радиатора из алюминия. Также такой радиатор выглядит достаточно привлекательно. Недостаток таких радиаторов в основном заключается в трудной эксплуатации. Такая батарея не устойчива к гидроударам, а краска на стали плохо удерживается, что непременно приведёт к её отшелушиванию. Самым большим недостатком является отсутствие, какого либо противостояния коррозии. Если воды в батарее нет, то она начинает ржаветь. Обычно во время теплых времен года такие батареи снимают, сливая воду, для техобслуживания.

Какую фирму производителя выбрать

Радиаторы из чугуна сейчас изготавливают не так много производителей как алюминиевые и биметаллические модели, но мы рассмотрим три главных бренда представленных на российском рынке.

Konner

Чугунные батареи данной фирма имеют следующие достоинства:

Длительный срок эксплуатации;
Невысокое гидравлическое сопротивление;
Соответствие централизованным системам отопления;
Заявленный высокий уровень теплоотдачи секции (до 150 Вт);
Простота монтажа;

По отзывам некоторых потребителей, данные приборы фактически производят меньше тепловой энергии, чем заявлено в паспорте. Еще одним недостатком является довольно высокая стоимость.

Exemet

Достоинства приборов этого производителя:

Экологичность и надежность;
Высокая тепловая мощность, производимая одной секцией;
Способны работать в одно- и двухтрубных системах отопления;
Имеют покрытие порошковой краски;
Уникальный дизайн, стилизованный под XIX и начало XX века.

При производстве чугунных радиаторов используют метод художественного литья, что увеличивает стоимость приборов. Также их уникальный дизайн подойдет не для каждого интерьера помещений.

GuRaTec

Преимущества радиаторов данного бренда:

Высокое качество изделий, контроль которого осуществляют в барокамере и гидравлическими испытаниями;
Длительный срок службы;
Экологическая безопасность;
Достаточно высокая тепловая мощность секций (до 150 Вт);
Уникальный дизайн.

Устройства украшают различные декоративные элементы, которые придают им привлекательный внешний вид. Однако это влияет и на стоимость изделий.

Радиаторы отопления: сущность и особенности характеристики теплоотдачи

Радиаторами принято называть приборы, у которых теплоотдача путем прямого излучения составляет не меньше 25%. Но сегодня встречаются устройства, которые полностью работают по конвекторному принципу. Они очень простые и при этом надежные. Небольшие размеры конвекторов дают возможность при обустройстве комнаты не ограничивать себя рамками. И стоимость конвекторов относительно не дорогая. Но минусом конвекторов является небольшой уровень теплопередачи и конвекционный метод обогрева, а не радиаторный. Так создается сильная циркуляция воздуха в комнате и получается сквозняк.

В таблице представлены значения коэффицента теплопередачи.

Чтобы выбрать устройство для отопления дома или квартиры, нужно опираться на точные расчеты необходимой мощности. Учесть все факторы, конечно, очень сложно. Методов расчета нужной теплоотдачи отопительных приборов несколько. Суть самого простого метода основана на количестве окон и стен. Если имеется одна наружная стена и одно окно на ней, то рассчитывается норма мощности 1кВт на каждые 10 кв.м. площади. Другой метод более сложный, но благодаря ему можно получить более точный показатель необходимой мощности. Формула расчета: S x h x41 (S — площадь помещения, h — высота потолков, 41 — показатель минимальной мощности на 1 куб.м помещения).

https://youtube.com/watch?v=gJmMSC5lCnA

Отдача тепла отопительных батарей: что это такое, её расчет по паспорту изделий

Кол-во тепла, которое передано в единицу времени конкретному объему в единицу времени считается отдачей тепла отопительные батареи. Отдачу тепла порой называют теплопроизводительностью, из-за того что меряется она в Ваттах.

Порой отдачу тепла называют мощностью потока тепла, и благодаря этому можно повстречать в паспорте на изделие единицу измерения отдачи тепла кал/час. Между Ваттами и калориями в час есть зависимость 1 Вт = 859, 85 кал/час.

В паспорте на отопительный прибор изготовителем указывается номинальный параметр отдачи тепла. Если из этого исходить параметра, можно высчитать нужное кол-во компонентов для каждой личной комнаты или помещения. Если в паспорте указана мощность одной части 150 Вт, то секция из 7 компонентов будет отдавать более 1 кВт тепла.

Расчет настоящей отдачи тепла в кВт

Для этого стоит определиться с количеством стен снаружи, окон. При одной внешней стене и одном окне на каждые 10 м? площади помещения понадобится 1 кВт тепла.

Если кол-во стен снаружи две, то на каждые 10 м? понадобится 1,3 кВт энергии тепла.

Точнее можно высчитать достаточную мощность по формуле Sxhx41:

S — площадь комнаты;
h — высота помещения;
41 — показатель небольшой мощности на 1 куб.м объема помещения.

Полученная теплопроизводительность и будет являть собой нужную всю мощность отопительные батареи. Сейчас остается лишь разделить на мощность одного отопительного прибора и определить их кол-во.

Формулы для точного подсчета

КТ=1000 Вт/м?*П*К1*К2*К4…*К7.

Показатель КТ — кол-во тепла для индивидуального помещения.

П — Вся площадь помещения.

К1 — показатель учета проемов окон. Если двойное окно, то К1 = 1,27.

Двухкамерный стеклопакет — 1,0,
Трехкамерный стеклопакет — 0,85.

К2 — показатель стеновой теплоизоляции:

Тепловая изоляция слишком низкая — 1,27;
Стеновая кладка в 2 кирпича и теплоизолятор — 1,0;
Очень качественная тепловая изоляция — 0,85.

К3 — соотношение площади окон и пола в комнате:

50% — 1,2;
40% — 1,1;
30% — 1,0;
20% — 0,9;
10% — 0,8.

К4 — средняя температура окружающей среды в комнате в самый холодный период:

35 °С — 1,5;
25 °С — 1,3;
20 °С — 1,1;
15 °С — 0,9;
10 °С — 0,7.

К5 — учет стен снаружи:

1 стенка — 1,1;
2 стены — 1,2;
3 стены — 1,3;
4 стены — 1,4.

К6 — вид помещения над комнатой:

Холодный чердачный этаж (неутепленный) — 1,0;
Чердачный этаж с теплоснабжением — 0,9;
Обогреваемое помещение — 0,8.

К7 — учет потолочной высоты:

2,5 м — 1,0;
3,0 м — 1,05;
3,5 м — 1,1;
4,0 м — 1,15;
4,5 м — 1,2.

При подобном расчете принимается во внимание большое количество свойств помещения под теплоснабжение. Внимание! Результат нужно поделить на отдачу тепла одного отопительного прибора и округлить результат в бо?льшую сторону

Внимание! Результат нужно поделить на отдачу тепла одного отопительного прибора и округлить результат в бо?льшую сторону

Как правильно рассчитывается реальная теплоотдача батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

(tподачи + tобратки)= (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

tподачи = 184/2 + 10 = 102 °С;
tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Расчет отдачи тепла по таблице

Многих потребителей практически не волнует процесс расчета отдачи тепла, в основном для них важна результативность

Об эффективности можно говорить, когда берутся во внимание все параметры. Многие фирмы производственники сводят показатели в таблицы, по которой легче выбрать батареи нужной эффективности

Фото 1. Пример таблицы для расчета отдачи тепла отопительных приборов следующих марок, как DeLonghi, Kermi, Korado.

Пример работы

Из таблицы выбираем интерисующую фирму изготовителя. К примеру, Kermi (Германия). В первой колонке выбираем вид отопительного прибора. Допустим, это отопительный прибор типа 22. Его габариты 400х100х300. Мощность изделия 510 Вт.

Если в нашем помещении расчетная необходимость просит батарею общей мощностью 2000 Вт, то подобных батарей понадобится установить 2000/510 = 4 шт. Исходя из указанной цены, общая цена будет в границах 12 тыс. руб.

В первую очередь нужно узнать — найдется ли место для установки подобного количества батарей теплоснабжения. Если физического места для установки нет, то нужно сделать выбор из остальных типов рбатарей.

Фото 2. Пример таблицы мощности для отопительных приборов от изготовителя Kermi. Отмечено несколько моделей радиаторов.

Выбираем вид 22. Высота 600 мм, длина 1000 мм. В месте пересекания находим мощность батареи — 2249 Вт. Это значит, что одного элемента в принципе достаточно, чтобы отопить нашу комнату с расчетной необходимостью в 2 кВт.
