Почему шумит насос в системе отопления, гудит, свистит и трещит циркуляционное устройство, что делать, причина и ее устранение

Конструкция, внутреннее содержание и принцип работы устройства

Чтобы совершать ТО и ремонт, необходимо знать в точности конструкцию и внутреннее содержание водяной машины. Конструкционные особенности помпы состоят в следующем:

нержавеющий корпус либо произведенный из цветного металла;
двигатель, объединенный валом с ротором;
роторный механизм с установленным на нем вентилятором – то есть крыльчаткой (лопасти имеют регулярный контакт с водой и изготавливаются из металлических материалов и полимера).

Принцип работы, не зависящий от особенностей конструкции, имеет следующие особенности:

на устройство подается электрический ток, и двигатель начинает вращение вместе с ротором, он в свою очередь задает вращательное движение крыльчатке;
жидкость, поступает через принимающий патрубок. Затем колесо с лопастями отбрасывает его на стенки корпуса прибора;
под воздействием той же центробежной силы происходит выталкивание через подающий патрубок.

Помпа, для отопления имеющая различные конструктивные особенности подразделяется на различные виды. Если рассматривать прибор с ротором, то можно отметить следующие:

мокрый;
сухой.

Устройство циркуляционного насоса

У насоса с ротором находящимся во влажной среде, теплоноситель охлаждает и выполняет роль смазывающего элемента. Такое оборудование применяется в основном в бытовых системах. Из основных особенностей стоит выделить:

помпа почти не шумит во время работы, потому что жидкость хорошо глушит шумы и вибрацию;
прибор очень прост в монтаже, техническом обслуживании и ремонте.

Но существуют и недостатки:

коэффициент полезного действия на низком уровне;
монтаж можно производить только в горизонтальном положении;
при отсутствии воды запуск запрещен.

Сухой насос имеет двигатель, находящийся в отдельной камере. Вал электродвигателя передает движение на крыльчатку при помощи муфты. Сравнивая такой прибор с прибором влажного типа, сухой имеет коэффициент (около 85%), сложную конструкцию, которая отягощает процесс ремонта и ТО. Монтаж производится, таким образом, помпа впаивается, вкручивается или вваривается сваркой в трубопровод и крепится на стену. Для крепления к стене применяется специальный крепеж.

Диагностика и предупреждение поломок

Определить, требуется ли ремонт циркуляционного насоса, можно по ряду признаков. Проще всего включить оборудование и проверить, шумит ли оно. Иногда посторонние звуки сопровождаются ощутимой вибрацией. Рекомендуется удостовериться в том, что двигатель насоса не перегревается.

Проверьте, соответствует ли сила напора воды в трубе параметрам в техническом паспорте устройства. Особенности циркуляции теплоносителя не зависят от того, какими характеристиками обладает котел отопления, и полностью определяются эксплуатационными свойствами насоса.

Визуально осмотрите корпус насосного устройства, чтобы убедиться в отсутствии течей. Самым уязвимым местом считается сочленение трубы с агрегатом. Проверьте состояние прокладок и крепление болтов, а также наличие на резьбовых фланцах смазки.

Особое внимание уделите электрическому контуру: проконтролируйте фиксацию проводов, избавьтесь от влаги в электропроводке и, если нужно, прикрепите к соответствующей клемме заземление корпуса

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Устройство циркуляционного насоса для отопления

Основные детали:

Металлический корпус, внутри которого размещаются действующие узлы. При изготовлении корпуса применяется нержавеющая сталь, алюминий или различные сплавы.
Электродвигатель — главная часть насоса.
Крыльчатка, представляющая собой колесо с лопастями. Она устанавливается на роторе и обеспечивает перекачку теплонесущей жидкости. Чаще всего крыльчатка изготавливается полимерной.

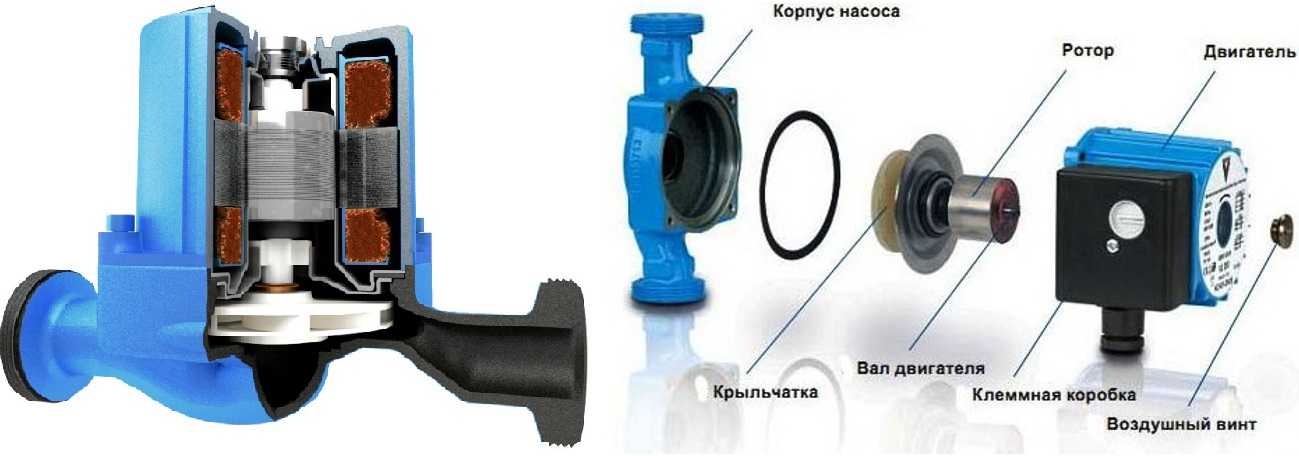

Фото 1. На схеме показано устройство циркуляционного насоса: указаны все самые важные детали.

Циркуляция в контуре возникает при вращении ротора с помощью электродвигателя. Вращающиеся лопасти выталкивают поступающую жидкость внутрь насоса дальше, в нагнетательный парубок. Широко распространены два типа насосов:

Мокрые — применяются для бытовых отопительных систем. При работе их ротор пребывает в жидкости, что обеспечивает постоянную смазку и своевременное охлаждение движущихся элементов.
Сухие — встречаются в больших и средних котельных, а также используются для обогрева значительных площадей. Двигатель с ротором сухой конструкции размещаются в отдельном блоке, и вращение передаётся на лопасти с помощью специальной муфты.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

Насос должен находиться как можно ближе к нагревательному оборудованию.
Рекомендуется устанавливать устройство на трубу обратки.
Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
Визуально проверяется наличие и состояние заземления.
Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
Двигатель не должен сильно вибрировать.
Проверяется давление в линии и его соответствие номинальному.
Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

шестигранный ключ;
шлицевая отвертка (плоская) на 4 и 8 мм;
отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя. Для насосов с сухим ротором важна гидроизоляция опорного подшипника

Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Как подготовить циркуляционный насос к отопительному сезону

Перед началом отопительного сезона, чтобы не столкнуться впоследствии с выходом из строя циркуляционной помпы и ее ремонтом, необходимо соответствующим образом подготовить устройство к длительному периоду интенсивной работы.

Следует проверить правильность врезки насоса в трубопровод, ориентируясь на стрелку на корпусе и индикатор вращения крыльчатки. При монтаже нового трубопровода для установки циркуляционной гидромашины лучше выбрать участок непосредственно перед котлом, где риск появления воздушных пробок сведен к минимуму.
На прокладках и патрубках насоса для предотвращения их рассыхания должна присутствовать смазка.
Необходимо проверить состояние сетчатого фильтра на всасывающем патрубке и, если он засорен, тщательно почистить его.
Требуется также оценить правильность подключения насоса к сети электропитания, для чего используется тестер.
Следует проверить герметичность и надежность соединительных узлов гидромашины.
Надо выполнить пробный запуск, результаты которого покажут, готово ли ваше оборудование к отопительному сезону.

Причины, по которым шумит циркуляционный насос

Главным условием длительной и беспроблемной эксплуатации устройства является грамотная установка, производимая с четким соблюдением рекомендаций производителя.

Если гудит циркуляционный насос, следует убедиться в том, что все операции по монтажу произведены без нарушений. Для предотвращения возникновения данной проблемы специалисты рекомендуют устанавливать напорный мембранный бак (гидрокомпенсатор). С его помощью вы сможете контролировать статическое давление в системе. Мембранный бак исключит кавитационные нагрузки, которые не только способствуют созданию гула, но и негативно сказываются на сроке службы устройства.

Для того чтобы создать комфортные условия для проживания в доме, следует правильно выбрать место установки насоса. Оно должно определяться конструктивными особенностями оборудования

Особое внимание следует уделить очистке воды, используемой в системе

Многих волнует вопрос, почему гудит циркуляционный насос в начале отопительного сезона? Как правило, происходит это по причине того, что при заполнении коммуникаций жидкостью системы, воздух попадает в теплопроводящие трубы и корпус подкачивающего устройства. Удалить воздушные пробки можно через специальные отверстия, оборудованные винтовыми заглушками. Клапаны для удаления воздуха из системы должны располагаться в верхних точках элементов отопительной системы. Перед каждым запуском системы следует убедиться в том, что в системе отсутствует воздух. Современные модели циркуляционных насосов в силу своих конструктивных особенностей не нуждаются в профилактике. Устранить грязь, накопившуюся за период летнего простоя, можно при включении подкачивающего мотора на максимальную мощность.

Насосы циркуляционного типа с автоматической регулировкой в процессе работы не создают шума в термостатических вентилях трубопроводов. Они быстро реагируют на

малейшие изменения в отопительной системе. К примеру, при открытии или закрытии термостатического вентиля устройство автоматически изменяет свои технические характеристики, не расходуя электроэнергию сверх нормы. Устройства с электронной регулировкой не нуждаются в ручном развоздушивании.

Гудеть циркуляционный насос может и в результате механической поломки. Устранить ее можно только после монтажа и разборки устройства. В результате длительной эксплуатации оборудования увеличиваются технологические зазоры. Решить проблему можно путем замены регулировочных шайб. Данная мера предотвратит осевое биение вала двигателя.

Также причиной громкой работы насоса может стать износ рабочих поверхностей и втулок вала. В таком случае потребуется замена деталей, пришедших в неисправность, с одновременной проточкой вала. Это поможет предупредить радиальное биение узлов.

Причинами возникновения шума циклического типа в циркуляционном насосе являются подгорание обмоток мотора или межвитковые обрывы. Устранить такие поломки под силу специалистам, занимающимся ремонтом электродвигателей, обладающим профессиональными навыками и нужным набором инструментов.

Основная функция циркуляционного насоса в системе отопления – перекачивание горячей жидкости по трубопроводам систем отопления и горячего водоснабжения. Принудительная циркуляция теплоносителя необходима для обеспечения быстрого и равномерного прогрева всех помещений здания. Насосы устанавливают в зданиях любого типа и назначения, если это предусмотрено проектом теплоснабжения. Благодаря им можно создать комфортный микроклимат в доме независимо от погоды и климатических условий местности. Однако любая техника не безупречна. Иногда циркуляционный насос отопления греется и плохо выполняет свои функции. В чем проблема? Можно ли разобраться в причинах перегрева прибора и устранить их самостоятельно?

Насос торговой марки Grundfos. Приборы этого бренда пользуются спросом у наших соотечественников

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

насосная часть, раковина и крыльчатка, закрепленная на валу;
электродвигатель;
блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Как разобрать циркуляционный насос отопления своими руками

Вы уже знаете, как можно отремонтировать циркуляционный компрессор своими силами. Но без правильной разборки ни одна починка не получится. Для того, чтобы разобрать циркуляционную помпу, необходимо:

первым делом отключите прибор от электрической сети;
открутите все клапаны и достаньте циркуляционное оборудование;
открутите болты ключом, если не получается обычным, воспользуйтесь «жидким ключом»;
снимите крышку основы, и достаньте ротор;
проводите осмотр.

Видеоматериал поможет вам правильно разобрать циркуляционный агрегат

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

конденсатор на 1-5 микрофарад;
блок клемм для подключения;
регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ

При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

https://youtube.com/watch?v=3BWzX-0k1b8%3F

Устройство циркуляционного насоса: ремонт и профилактика

Циркуляционный насос — частый элемент системы индивидуального отопления в собственных домах. Такое устройство позволяет качественно прогонять теплоноситель по замкнутому контуру, обеспечивая тем самым постоянную температуру на всех участках системы отопления и полное отсутствие воздушных пробок там же. Но и с самым надёжным оборудованием иногда случаются неприятности в виде сбоев в работе. А поэтому иногда требуется ремонт циркуляционного насоса с тем, чтобы вернуть системе обогрева дома изначальную эффективность.

Примечательно то, что, несмотря на разнообразие модельного ряда циркуляционных насосов, принцип их работы и технического обслуживания одинаковы для всех аппаратов. Поэтому в данном материале мы рассмотрим варианты, при которых можно избежать услуг профессиональных специалистов в сервисном центре и провести ремонт циркуляционного насоса своими руками.
