Как сделать монтаж отопления в частном доме

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%

Для электрического котла важно качество проложенных линий и мощность
трансформатора;

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%

Для электрического котла важно качество проложенных линий и мощность
трансформатора;. вид обогреваемого помещения

При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

• калькулятор расчета отопления дома
• калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Схема 5: кондиционеры

Устройство

Кондиционер считается электроприбором для охлаждения воздуха (термин «кондиционирование» возник не на пустом месте). Однако любой кондиционер является частным случаем теплового насоса, работающего по схеме «воздух-воздух», и при работе на нагрев он оказывается выгоднее любого прибора прямого нагрева.

Современный инверторный кондиционер от компании Самсунг. Его устройство ничем не отличается от устройства воздушного теплового насоса.

Голые факты:

• C.O.P. (Coefficient of Performance, отношение тепловой мощности к потребляемой) современных инверторных кондиционеров варьируется от 3,6 до 5;
• Нижняя граница рабочей температуры при работе на обогрев — -25 градусов позволяет прибору отапливать дом в теплых регионах страны всю зиму. В средней полосе России кондиционер может использоваться в межсезонье в качестве вспомогательного источника тепла.

Установить прибор можно как своими руками, так и силами многочисленных фирм, предлагающих монтаж и обслуживание климатической техники.

Проще всего установить оконный кондиционер. Его нужно просто вставить в открытую створку.

Принцип работы

От тепловых насосов, греющих теплоноситель, кондиционер отличается тем, что отдает тепло непосредственно воздуху в комнате. Если нужно отапливать несколько комнат — нет проблем: поставьте несколько инверторов или мультисплит-систему (один внешний блок с несколькими внутренними).

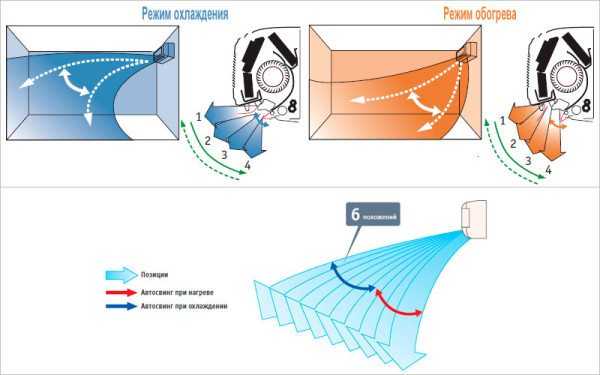

Пара маленьких хитростей:

При работе на тепло направьте поток воздуха из внутреннего блока вниз. Если жалюзи установлены в горизонтальное положение, кондиционер будет греть воздух под потолком;

В режиме обогрева направьте жалюзи сплит-системы вниз. Тогда воздух в комнате будет прогрет равномерно.

Вентилятор внутреннего блока должен работать на больших оборотах. В этом случае поток теплого воздуха достает до пола и нагревает его. В первую очередь рекомендация касается домов с бетонными перекрытиями: высокая теплопроводность бетона заставит прогреться весь пол в комнате.

Выигрыш: экономия электроэнергии достигает 3-5 раз по сравнению с классическим отоплением электрокотлом.

Этот кондиционер отдает 3,6 кВт тепла на киловатт потребляемой мощности.

Минус: ограниченный диапазон уличных температур.

Мой опыт

Основной источник тепла в моем доме — инверторные кондиционеры. Возможно, мой опыт окажется полезным уважаемому читателю. Итак, цифры и факты:

Отапливаемая площадь: 154 квадратных метра на двух этажах.

Климатическая зона: город Севастополь, полуостров Крым. Средняя температура января +3 °С.

Количество кондиционеров: 5 штук.

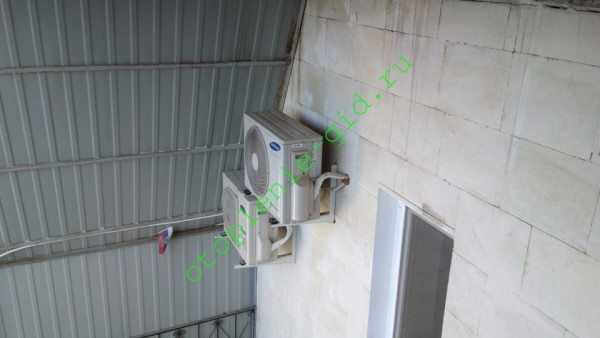

Сплит-системы на фото отвечают за обогрев спальни и детской на первом этаже моего дома.

Суммарная тепловая мощность: 14 киловатт.

Минимальная уличная температура: производителями заявлены -15-25 °С. На практике все кондиционеры продолжали исправно греть в пик прошлогодних заморозков, когда температура упала до -21 градуса.

Энергопотребление: от 800 до 1500 кВт⋅ч в месяц в зависимости от уличной температуры. По текущим тарифам расходы примерно соответствуют той сумме, которую мои соседи платят за дрова и уголь. Но при вдвое большей площади дома и несопоставимом удобстве пользования отоплением.

Актуальные для Севастополя на начало 2017 года тарифы на электроэнергию.

Первый пуск

После того как все системы котла были протестированы на работоспособность приступают к запуску котла. Для этого включают напряжение на ТЭНы и контролируют процесс нагрева теплоносителя, работу электрического и теплового оборудования. В процессе нагрева потребуется спускать воздух и следить за работой расширительного бачка.

Также проверяют на плотность места соединений и работу автоматики для электрокотла. Нагрев должен идти до установленной температуры на терморегуляторе, после чего защита самостоятельно отключает подачу напряжения на ТЭНы, а система циркуляции теплоносителя работает.

Таким образом электрокотел своими руками собрать вполне возможно

Важно понимать, что это устройство относится к источникам повышенной опасности, оно должно соответствовать правилам эксплуатации теплотехнического и электросилового оборудования. Сборкой и наладкой его должны заниматься аттестованные специалисты электрики

Для того чтоб котел соответствовал теплопотерям дома, в самый холодный период года потребуется предварительно выполнить расчет мощности. При величине более 5 кВт владелец котла должен получить разрешение на эксплуатацию от регионального органа энергонадзора и выполнить реконструкцию электросетей дома под повышенную электрическую нагрузку.

В остальном такой самодельный электрокотел для отопления не будет создавать сложности владельцу, он полностью автоматизирован и легко поддерживает требуемую санитарную температуру воздуха в доме.

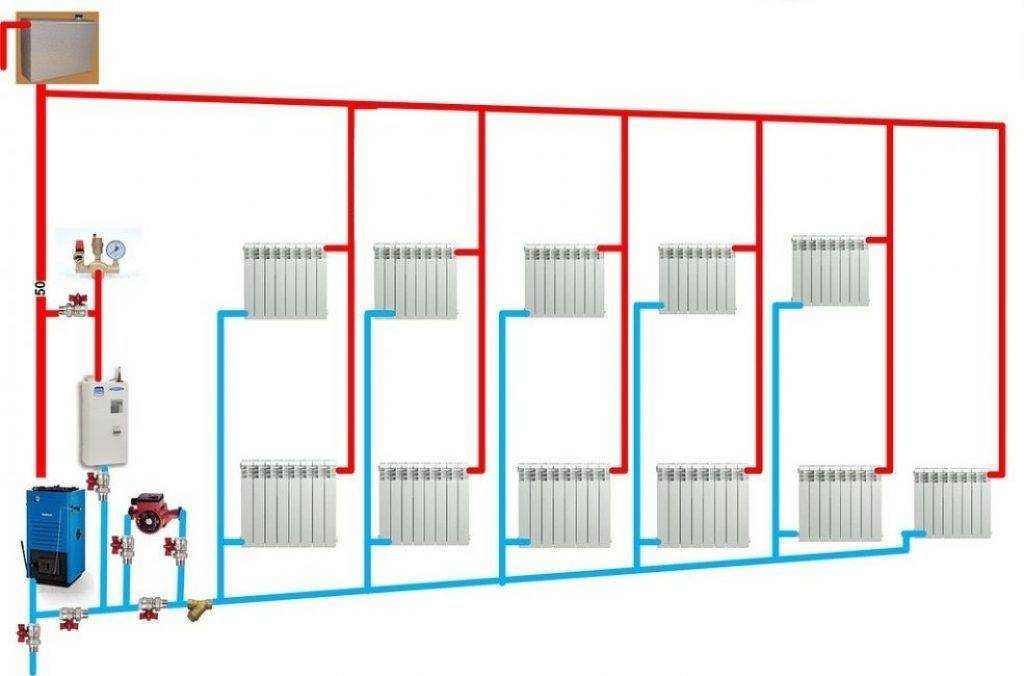

Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Плюсы и минусы обогрева дома электричеством

Основными преимуществами использования электрических отопительных приборов являются:

• Простота и легкость установки – монтаж электрического отопительного оборудования может производиться лицами, не имеющими специального разрешения. Сам процесс установки требует минимальных навыков и знаний в области отопительных систем;
• Безопасность – приборы электроотопления имеют надежную и простую защиту от короткого замыкания, перегрева, превышения параметров установленных настроек;
• Невысокие первоначальные затраты – благодаря самостоятельной установке и относительно невысокой цене оборудования;
• Надежность и бесшумность – отопительное оборудование данного вида имеет длительный срок эксплуатации, высокое качество изготовления;
• Простота эксплуатации – регулировка и управление отопительными приборами имеет простой и понятный интерфейс;
• Высокий уровень КПД – эффективность современных отопительных электроприборов составляет от 80 до 98-99%.

Недостатками применения отопительных электроприборов являются следующие:

• Высокая стоимость оплаты за электричество – так как отопительное оборудование потребляет от 0,4-0,5 до 10 и более Квт электроэнергии в час, это приводит к ощутимым счетам за электричество;
• Энергозависимость – при отключении электричества нагревательный прибор, следовательно, вся отопительная система перестает функционировать.

Важно! Дешево обойдется обогрев дома электричеством людям, имеющим социальные льготные тарифы на электроэнергию (это ветераны ВОВ, многодетные семьи, Герои России и СССР, сироты). Также выгодно отапливать при помощи электроприборов небольшой дачный домик – не во всех дачных товариществах подведен газ

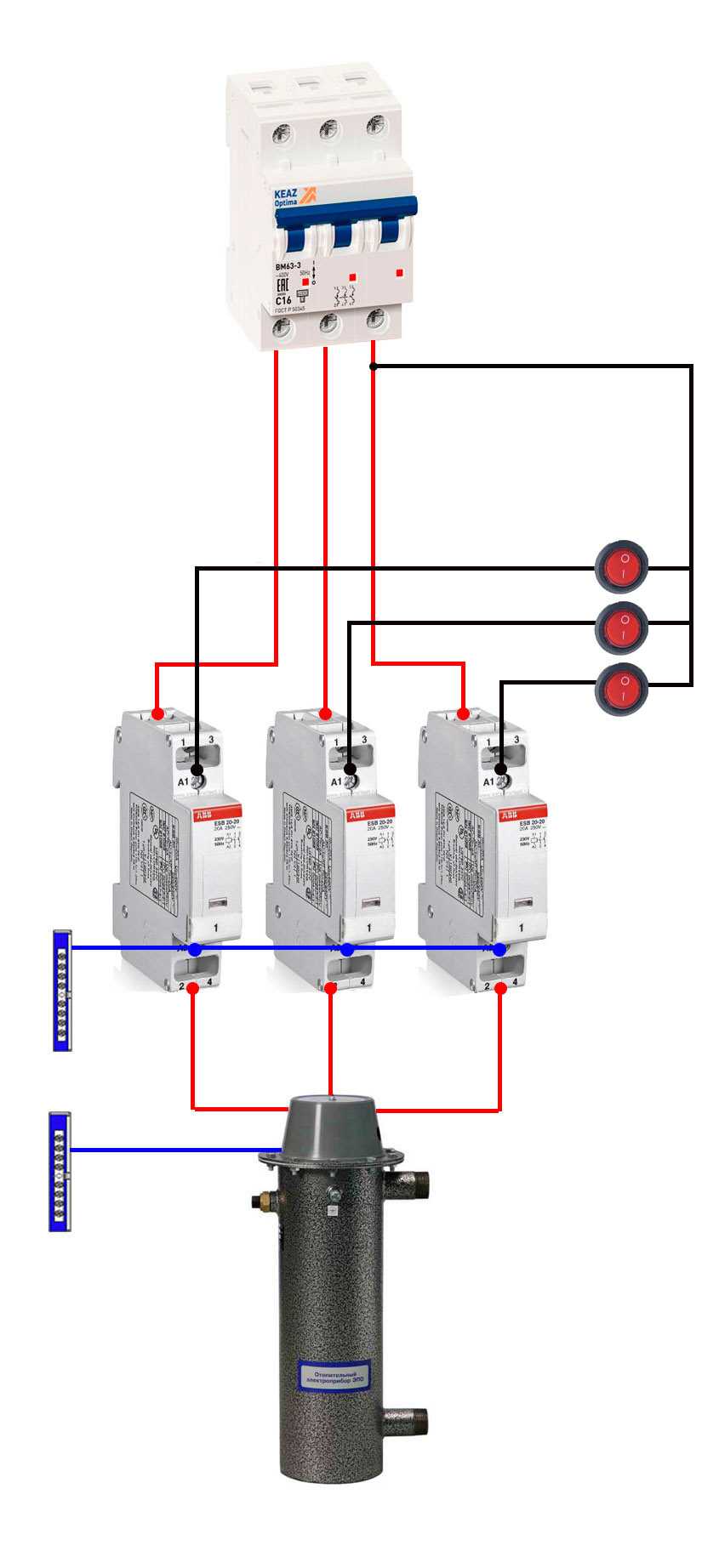

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Электрические котлы для водяного отопления

Терморегуляторы с датчиком температуры

Электрокотлы по принципу действия подразделяются на ТЭНовые, электродные и индукционные.

Электрокотлы ТЭНовые

ТЭНовый котел

Котлы такого вида состоят из следующих частей:

• Корпус;
• Бак-теплообменник с 1-3 ТЭНами внутри и наружной теплоизоляцией;
• Блок управления;
• Датчики давления и температуры теплоносителя;
• Труба подачи с группой безопасности;
• Обратка с циркуляционным насосом.

Принцип работы такого котла заключается в нагреве теплоносителя при его контакте с поверхностью ТЭНов.

Электродные котлы отопления

Электродный котел

Такие котлы состоят из:

• Цилиндрического корпуса;
• 1-3 электродов, подключенных к фазе электрической сети;
• Подающего и обратного трубопроводов;
• Циркуляционного насоса;
• Разъемов для подключения нулевого провода и контура заземления, расположенных на внешней поверхности корпуса.

Нагревается теплоноситель в таком приборе за счет прохождения через его толщу переменного электрического тока.

Индукционные электрокотлы

Индукционный электрокотел

Данный вид котлов, по сравнению с предыдущими, обладает самым высоким КПД, безопасностью и надежностью.

Состоят такие электрические отопители для дома из бака теплообменника, внутри которого расположен сердечник с индукционной катушкой (индуктор). При прохождении по катушке электрического тока образующиеся вихревые токи нагревают стенки бака, сердечник и сам теплоноситель. Для циркуляции теплоносителя бак имеет патрубки подачи и обратки, циркуляционный насос. Управление и настройка производятся при помощи электронного блока.

Стоимость различных видов электрокотлов

Стоимость современных электрокотлов составляет:

• ТЭНовые – от 1 800 до 18 000-20 000 руб.;
• Электродные – от 4 000-7 000 до 30 000 руб.;
• Индукционные – 28 000-40 000 руб.

Более дорогие модели отопительных агрегатов подходят для обогрева больших коттеджей и производственных помещений, бюджетные – для небольших частных и дачных домов.

Чертеж

В данной конструкции котла важно не только грамотно выполнить теплотехническую часть устройства, но и электрическую. Поэтому для выполнения сборочных работ исполнителю потребуется сборочный чертеж агрегата и схема подключения его электрической части

Схема подключения котла

Конструкция простейшего котла с ТЭНами должна состоять из таких узлов:

1. Корпус трубы станет надежнее, если его выполнить из стальной трубы Ф219х3 мм и длинной 65 см.
2. Из 3-х патрубков: входного, выходного и дренажного, достаточно будет 2 по 30 мм и 13 мм.
3. Электроды приобретаются готовыми, по мощности котла.
4. В корпусе выполняют отверстия для подвода к расширительному баку и врезки первичных датчиков.
5. Внутри корпуса устраивают площадку для закрепления ТЭНов.
6. К сделанным отверстиям с использованием сварочного аппарата инверторного типа приваривают приготовленные патрубки по чертежам.

Также потребуется оборудовать схему с электрокотлом системой безопасности, расширительным баком, терморегулятором, после чего собирают схему труб своими руками из полипропилена.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

​

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Преимущества и недостатки системы

В качестве преимуществ можно указать:

• современный дизайн котлов позволяет вписать их в любой интерьер;
• у котлов долгий срок службы;
• электрическая система отопления легко управляема;
• осуществляется регулировка мощности;
• электрический котел может служить не только в процессе обогрева дома, но и обеспечить горячую воду;
• компактность;
• бесшумность работы;
• экономное вложение средств;
• простота в использовании;
• небольшие вложения на первоначальном этапе (не нужно платить за прокладку труб до дома, устройство дымохода, установку датчиков);
• безопасность;
• экологически чистая система отопления;
• приемлемые эксплуатационные расходы.

К недостаткам стоит отнести:

• расход электроэнергии. Здесь можно вспомнить, что электроэнергия тарифицируется ночью иначе, чем днем. При установке специального счетчика в ночное время можно «набрать» побольше тепла. Днем эту энергию нужно разделить с помощью специальных аккумуляторов. Таким образом можно сэкономить немалые деньги;
• зависимость от напряжения в сети. Это может стать проблемой в некоторых сельских районах. Собственный генератор способен помочь, однако, это внушительный вклад денег на первоначальном этапе;
• большая потребляемая мощность.

Установка и подключение оборудования

схема подключения

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

• автомат;
• реле;
• тумблер;
• предохранитель;
• датчик температуры;
• различные кнопки управления;
• магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Отопление частного дома своими руками: схемы и правила монтажа

Трудно представить современное жилище без отопительной системы. Известны различные способы создания таких систем. Разница, обычно, заключается в применяемом топливе — газ, уголь, пелеты, дрова. Котлы отопления разделяются на газовые, твердотопливные, пеллетные и электрические. Для любого мастерового человека нарисовать схему и собрать систему отопления своего дома, вполне разрешимая задача. Ведь не секрет, что большинство схем отопления придумано простыми людьми, практиками, не отягощенными научными званиями и регалиями.

Выгода самостоятельного изготовления контура отопления заключается в значительном уменьшении финансовых затрат. Конечно, при выборе газового отопления, придется оплатить разработку проекта и работу, имеющих допуск специалистов, на установку и первичный запуск котла. Если же предполагается установка твердотопливного котла, то все этапы от эскиза и до запуска системы можно провести самостоятельно. Несомненно, создание отопительной системы частного дома — сложная инженерная задача.

Безусловно, что специалисты, имеющие опыт по проектированию и монтажу, быстрее и лучше решат эту задачу. Если принято решение об их привлечении, то нужно четко определить степень их участия в создании и монтаже контура системы. Возможные варианты:

• выполнение работ «под ключ»;
• выполнение части работ (проектирование либо монтаж);
• специалисты в роли консультантов, работы выполняются самостоятельно.
