Дымоходы для котлов на твердом топливе

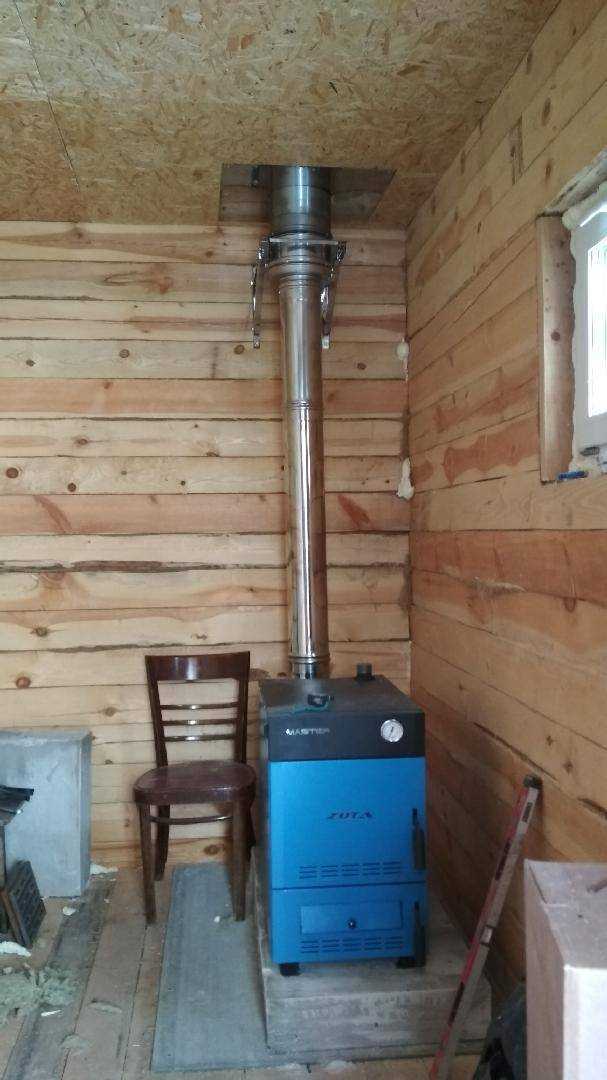

Стальной дымоход

Он бывает двух видов:

• одностенный;
• двустенный (известный как сэндвич).

В обоих случаях используется сталь, толщина которой равна 1 мм. Чтобы осуществить монтаж одностенного дымохода, надо сделать армирующую конструкцию в виде бетонных блоков и утепление. Чтобы соорудить его своими руками, нужно повторить процедуру строительства керамического дымоотвода. Только вместо керамической трубы надо взять стальную. Можно построить кирпичную конструкцию и вставить трубу в нее.

Сборка сэндвича не требует таких действий, поскольку конструкция является набором секций, которые имеют:

• стальную трубу;
• утеплитель;
• внешнюю трубу из нержавеющей или оцинкованной стали.

Сэндвич можно размещать внутри или снаружи дома. Его собирают как конструктор. Подключение горизонтальных участков очень простое. К стенам сэндвич крепится с помощью кронштейнов.

Выбор оптимальной системы

При разработке проекта учитывают следующие факторы:

• наличие и стабильность электроснабжения;
• присутствие потребителей с непостоянным режимом работы.

В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.

При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:

1. На крупных объектах – с первичным и вторичными кольцами.
2. На небольших – лучевую.

Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

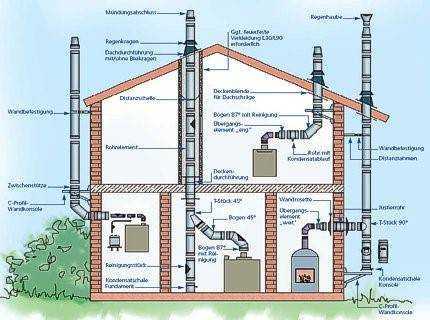

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

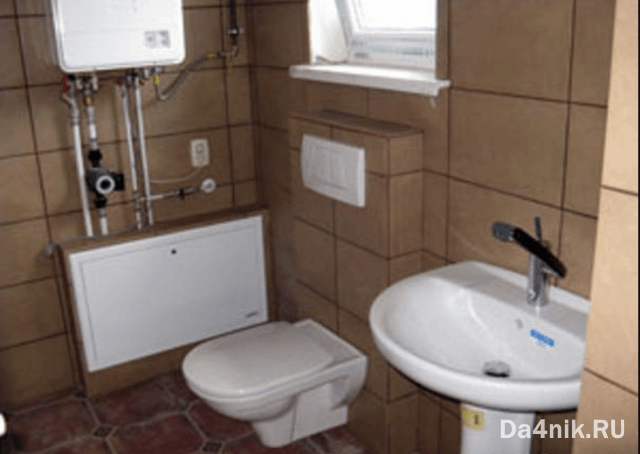

Особенности монтажа газового котла в ванной комнате

Для размещения газового котла в ванной, требуется соблюсти следующие условия:

• в ванной должно быть окно;
• котел должен быть с открытой либо с закрытой камерой сгорания.

Аппарат с закрытой топкой разрешается устанавливать в помещение и без окна. Такие агрегаты комплектуются коаксиальной трубой. Она одновременно отводит дым из топки котла по внутренней трубе и подаёт уличный воздух в камеру сгорания по размещённому между этой трубой и наружным кожухом каналу.

При монтаже котла с открытой топкой окно обязательно. В противном случае коммунальщики, пожарники и газовщики не выдадут вам разрешение на монтаж и не подключат котёл к газопроводу.

В связи с чем желательно подключать оборудование к сети с помощью надежного стабилизатора напряжения. Это позволит защитить агрегат от поломки.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше

Это законы физики, от которых никуда не деться

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

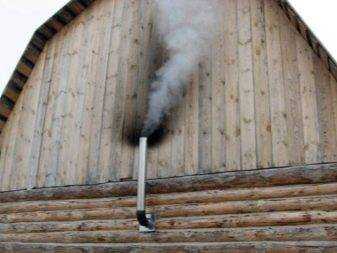

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

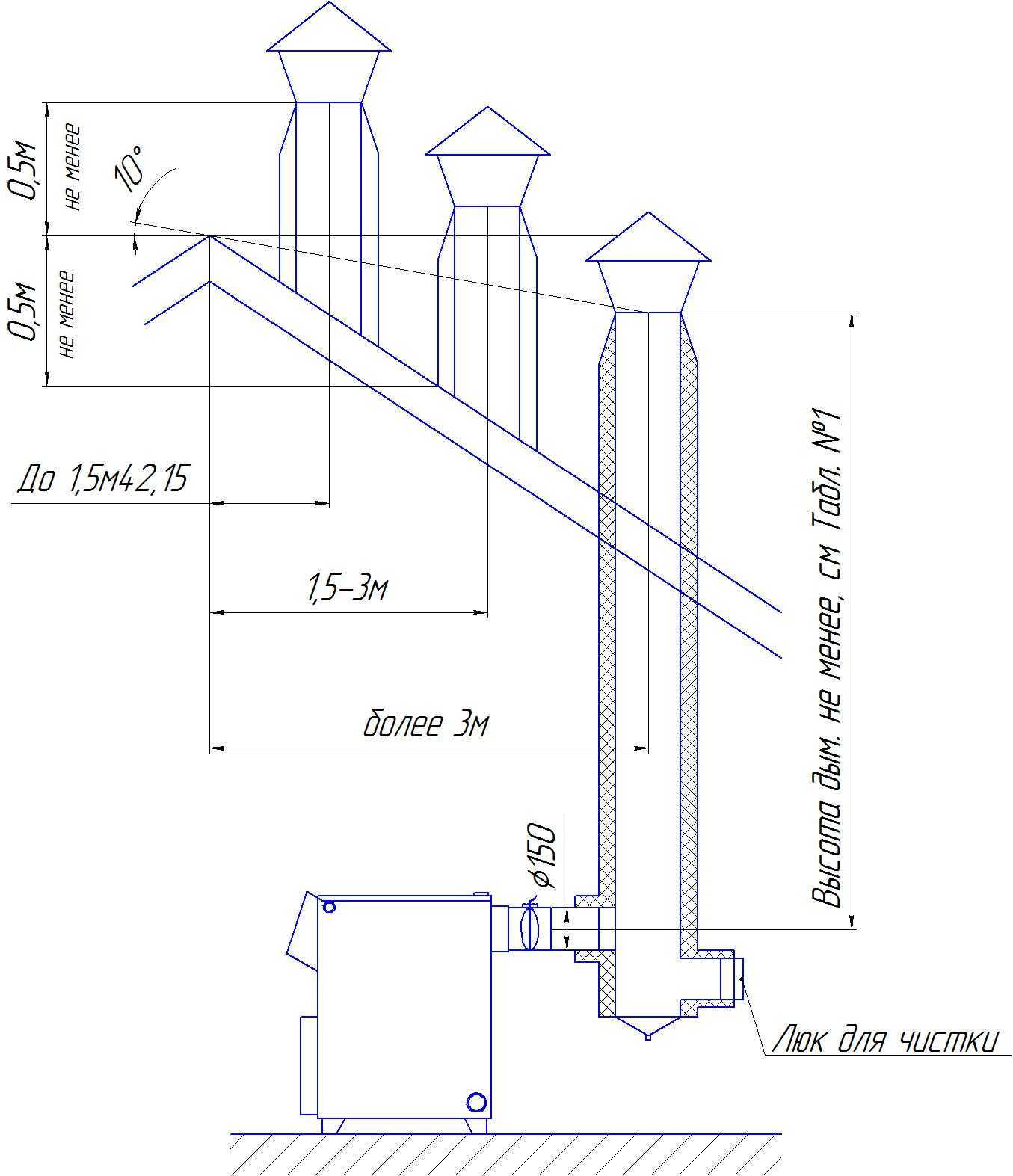

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

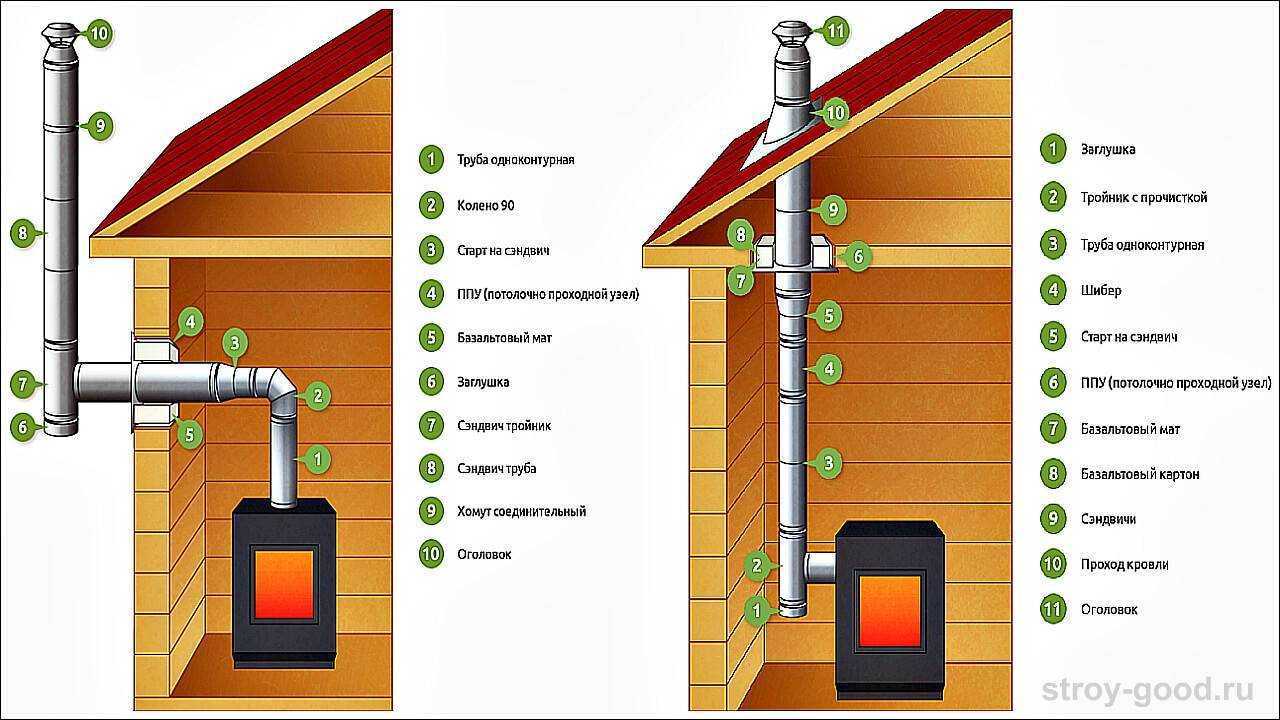

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть.  Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.

Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.

Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая

Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе

Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее. Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:. О того, насколько детально будет составлен проект, зависит результат

Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят

Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани. Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики. При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол. В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы

Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Ошибки при выборе дымоотвода

Оплошности при проектировании, подборе материалов и установке дымоотводящей трубы сказываются негативно на работе дымоотвода.

Наиболее частыми проявлениями являются:

возгорание строительных материалов;
разрушение дымоходных стенок;
падение показателей тяги.

Наиболее частые ошибки при подборе и создании дымохода:

неверно подобранная труба;
использование неправильных материалов;
нарушение противопожарных норм.

Неправильный выбор труб обычно становится причиной некачественной тяги. На ее силу влияют аспекты внешнего характера: осадки, характеристики ветра и так далее

То есть важно обеспечить приток свежих воздушных масс извне, для чего можно смонтировать отдельный воздушный канал с улицы, который можно будет регулировать

Неточности в строительстве трубы могут заключаться в следующих аспектах:

неправильном выборе сечения;
низкой высоте дымоотвода;
наличии отклонений от ровной вертикальной линии – не допускается угол наклонных частей больший, чем сорок пять градусов.

Если говорить о неверном подборе материалов, то в случае с посредственными характеристиками кирпича для дымохода, он довольно быстро начинает разрушаться, что становится причиной промерзания конструкции.

Для создания дымохода подойдут не все модели нержавеющей стали. Лучше использовать сталь вида AISI 321, которая максимально стойкая к воздействию огня и кислот, а также физическому воздействию. При использовании эмалированных труб, следует подбирать соответствующие модели по термическим характеристикам, так как часто у многих подобные трубы просто прогорают.

Еще одной распространенной ошибки является нарушение противопожарных норм.

Основными ошибками в этом случае являются:

отсутствие противопожарной разделки и заполнения качественными несгораемыми материалами между трубами;
некачественное выполнение трубной облицовки, что становится причиной ее перегрева.

Как можно убедиться, создать дымоход для котлов различного типа не составит большого труда даже для человека непосвященного. Но качественно функционировать он будет лишь при учете большого количества различных факторов.

В следующем видео вас ждут схемы дымоходов для котла.

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

• из огнеупорного кирпича;
• металла — обычно нержавеющего;
• керамических изделий;
• стекла;
• асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Современные конструкции

Котел, продаваемый в магазине, имеет такую конструкцию, что газы, выходящие наружу, обладают низкой температурой. В результате труба становится источником появления конденсата из паров воды, которые входят в состав газов дыма. Стенки внутри практически постоянно влажные, а при объединении с другими итогами сгорания вода образует внутри агрессивные соединения химикатов.

Режим, по которому работает котел, способствует появлению внутри дымоотвода конденсата, с помощью которого строение из кирпича разрушается с молниеносной быстротой.

Чтобы сделать соединение трубы из кирпича с конструкцией печи с дальнейшим отхождением низкотемпературных газов внутри канала нужно вложить вкладыш, являющийся стальной или керамической трубой.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Камера сгорания у газовых котлов бывает двух типов:

Камера сгорания у газовых котлов бывает двух типов:

открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
