Как сделать коллектор для отопления из полипропилена?

Важные этапы работы

Чтобы сделать гидроколлектор отопительные системы понадобится пару этапов работ. На начальной стадии делаются заготовки – ключевой корпус и отрезки трубы, из которых будет состоять коллектор для отопительные системы дома. Если отсутствует возможность сделать заготовки своими силами – у хозяина отсутствует инструмент который понадобится или нет рядом расходников, он имеет возможность приобрести готовые комплектующие в магазине по продаже строительных материалов и инструментов, а потом собрать из них коллектор.

На втором шаге работ мастера ждет сборка заготовок в общую систему. Она учитывает наличие аппарата для сварки (во время изготовления полипропиленового коллектора понадобится пайка). Если специалист будет своими силами спаивать коллектор из полипропилена, то ему следует подбирать для конструкции трубы с армирующим покрытием. Они не подвергнутся деформации в процессе влияния больших температур и обеспечивают коллектору надежность и результативность.

Последний этап работ учитывает проверку коллектора. Что бы ее сделать устройство заливают водой, чтобы убедиться в его герметичности. Плюс к этому, обязательно необходимо проверить надежность гребенки под воздействием давления – чтобы это сделать нужно заполнить сделанный коллектор водой и создать в нем максимально допустимое давление, а потом подвергнуть анализу надёжность швов сварки. Как только завершена работа по изготовлению коллектора для отапливания установочная схема прибора применяется хозяином для его подсоединения к системе.

Сборка гребенки собственными руками

Методика сборки коллектора в себя включает такие этапы:

Соответственно с размерами, указанными в проекте, заготавливается нужное кол-во материалов;
Трубы подключаются друг к другу так, как отмечено в проекте;
Все трубы необходимо объединить между собой, применяя хороший инструмент;
Места трубные соединения необходимо тщательно почистить и обработать герметиком;

Собранный собственными руками коллектор необходимо обязательно проверить на предмет герметичности, закрыв все отрезки трубы, не считая одного, и обеспечив подачу в него воды – отсутствие протечек в закрытых патрубках говорит про то, что устройство собрано правильно;
Готовый распределительный коллектор красится и высушивается;
После того как застынет краски устройство можно ставить на подобранное для него место.

Проектирование самодельного коллектора

Начальным этапом работы для создания самодельного распределительного коллектора считается его проектирование. Правильно созданный проект значительно упростит работу и даст возможность создать качественный сварной коллектор для отапливания, который приемлемо подойдёт для конкретных эксплуатационных условий.

Прежде чем собрать коллектор теплоснабжения, необходимо оценить ряд показателей отопительной сети строения:

Кол-во контуров отопления, в которые необходимо подать тепловой носитель;
Кол-во и параметры оборудования для отопления (мощность, температура нагрева, давление и т.п.);
Необходимость и возможность последующего встраивания в систему отопления сопутствующих элементов;
Кол-во сопутствующих элементов системы (насосы, клапаны, арматура запорная и др.).

Дальше необходимо с большим вниманием рассмотреть специфики подсоединения различных контуров к распределительному коллектору:

Электрические и газовые котлы отопления можно подводить к коллектору сверху или снизу;
Если есть наличие насоса циркуляционного в схеме системы отопления подсоединять котлы можно лишь с торца коллектора;
Врезка косвеников и котлов на твердом топливе в коллектор может выполняться исключительно с торцевой стороны;
Подача каждого контура отопления подсоединяется к коллектору сверху или снизу.

Чтобы точно и воочию видеть, как правильно собрать коллектор теплоснабжения, стоит его изобразить проект на бумажном носителе или распечатать, если схема создавалась на компьютере. Наличие четкого изображения с соблюдением масштаба и должным количеством компонентов позволяет сверяться во время работы для устранения монтажных ошибок.

На схеме в первую очередь необходимо проставить размеры любой детали коллектора. К примеру, расстояние между подающими и обратными патрубками должно быть примерно 10-20 см – отклонения в большую или меньшую сторону усложнят обслуживание устройства. Схожее расстояние должно быть между подающей и обратной частью коллектора.

Основным качеством коллектора считается практичность, но одновременно не нужно забывать и про то, что устройство должно быть довольно миниатюрным и достойно выглядящим. Собственно поэтому, если имеется возможность выполнить устройство более аккуратным – стоит приложить к этому усилия.

КАКОМУ МАТЕРИАЛУ ОТДАТЬ ПРЕДПОЧТЕНИЕ

Для выбора подходящей коллекторной системы необходимо определиться с материалом, из которого будут изготовлены гребенки и отопительные контуры.

Корпус коллектора из нержавеющей стали – надежный и долговечный, но он же и самый дорогостоящий из всей линейки моделей. Такая гребенка прослужит практически вечно, выдерживая перепады давления и температуры. Устанавливать ее в городской квартире экономически нецелесообразно. Зато она отлично подойдет при монтаже коллекторной системы отопления для многоквартирного дома.
Наиболее популярными среди потребителей являются гребенки из латуни. Обладая высокими эксплуатационными качествами, они по стоимости относятся к бюджетному классу моделей.
При установке коллекторной системы отопления не стоит экономить на материалах, поэтому гребенки из полипропилена, имеющие невысокий запас прочности, не пользуются спросом, несмотря на доступную цену. К тому же, обладая определенными навыками, можно самостоятельно собрать приличный коллектор из пластиковых труб и тройников.

Выбирая корпус распределительной гребенки, нельзя забывать о требованиях, предъявляемых к трубам, по которым циркулирует теплоноситель в системе. Здесь тоже есть нюансы и особенности.

Самое главное – труба реализуется в бухтах. Главное отличие коллекторной системы отопления – это отсутствие соединений при разводке.
Высокая термическая прочность, антикоррозийное покрытие, многолетняя служба – эти качества также привлекают покупателей в первую очередь.
Имеет значение и гибкость материала. Прокладка труб от коллектора к отопительным приборам имеет произвольную геометрию, а в системе теплого пола и вовсе используется змеевидный или спиральный контур.

Гофрированные трубы из нержавейки отвечают необходимым требованиям, но не очень популярны из-за высокой стоимости. А вот пластиковые трубы обладают лучшим сочетанием «цена-качество» и используются повсеместно.

Компания «ОлимпСтройСервис» для системы отопления в квартире рекомендует применять трубы из сшитого полиэтилена. Они стоят, конечно, дороже чугунных или обычных полиэтиленовых труб, но все же вполне доступны, правда, потратиться придется еще и на соответствующие фитинги. Монтаж выполняется при помощи специального ручного инструмента

При этом очень и очень важно не повредить защитный слой

Можно сказать, что долговечность трубопровода будет зависеть от осторожности при работе, именно поэтому имеет смысл доверить монтаж сертифицированным мастерам

Изготовление коллектора

Итак, чтобы самостоятельно собрать полипропиленовый коллектор с отсечными кранами, потребуются следующие материалы:

Также должны иметь соответствующий диаметр, количество кранов должно соответствовать количеству отводов

Обратите внимание! Шаровые краны можно использовать только для открытия и закрытия потока. Если необходимо регулировать его интенсивность, то следует использовать запорную арматуру другого типа

Диаметры труб и фитингов могут иметь и другие параметры. Главное, чтобы они соответствовали диаметру трубопровода.

Шаровый кран из полипропилена

Инструкция по сборке гребенки довольно простая, главное – придерживаться такой последовательности:

В первую очередь соединяются между собой тройники. Каждый тройник служит отводом.
Затем с одной стороны устройства устанавливается заглушка, а с другой – угловой фитинг под 90 градусов (если подача воды будет осуществляться снизу).
После того, как коллектор без кранов будет собран, нужно лишь установить запорную арматуру на каждый отвод. Для этого к каждому тройнику приваривается небольшой отрезок трубки, к которой припаивается полипропиленовый шаровый кран.

На фото — спайка полипропиленовых деталей

Для соединения всех деталей между собой понадобится специальный сварочный аппарат (паяльник).

Ниже приведена последовательность соединения фитингов при помощи данного устройства:

В первую очередь нужно разогреть паяльник до рабочей температуры. О готовности инструмента будет сигнализировать зеленый светодиод.
Так как фитинги соединяются между собой отрезками труб, пока разогревается сварочный аппарат, нужно зачистить участок трубы, который будет свариваться с фитингом. Делается это при помощи специального инструмента, который надевается на кончик трубы и проворачивается.

Зачистка для труб

После достижения паяльником рабочей температуры, надо вставить фитинг и трубу в насадки инструмента и подождать, пока расплавится поверхность пластика. В комплекте к паяльнику имеется таблица, в которой указано время плавления для деталей разного диаметра.
После истечения времени, указанного в таблице, надо извлечь соединяемые детали из насадок и состыковать их между собой. В таком положении их нужно подержать до застывания, стараясь не шевелить и не проворачивать.
После этого, соединенную с фитингом трубку нужно обрезать, оставив кончик, для приваривания к нему другого фитинга.

Совет! Чтобы «набить руку», следует потренироваться на обрезках труб и муфтах. так как неправильно припаянная деталь может испортить весь коллектор.

По такому принципу соединяются между собой все детали. Если коллектор с шаровыми кранами будет использован для системы отопления, то нужно выполнить еще одно такое же устройство для обратки.

Во многих случаях коллектор является необходимым элементом разводки. Как мы выяснили, сделать данное устройство из полипропилена под силу каждому домашнему мастеру, который умеет обращаться с паяльником для пластиковых труб. При этом качество и характеристики изделия не будут уступать фирменным гребенкам.

Из видео в этой статье можно почерпнуть некоторую дополнительную информацию по данной теме.

Как сделать коллектор из полипропилена своими руками – пошаговое руководство

При использовании автономного отопления в частном доме иногда возникают ситуации, когда система оказывается недостаточно эффективной. Такая проблема, при которой все элементы системы грамотно спроектированы и установлены, а температура в доме не достигает должного уровня, крайне неприятна и требует решения.

Наиболее подходящим вариантом решения данной проблемы является установка распределительного коллектора. Такие коллекторные группы для отопления можно приобрести в готовом виде, а можно сэкономить и сделать их самостоятельно. О том, как сделать распределительный коллектор отопления своими руками, и пойдет речь в этой статье.

Что такое распределительный коллектор отопления?

Чаще всего встречаются распределительные коллекторы отопления на 3 или 4 контура, их схема довольно проста: изделие выглядит как отрезок трубы, оснащенный заданным количеством торцевых, боковых ответвлений, к которым подключаются отводы. Автоматизированный элемент управления включает в себя следующие компоненты:

воздухоотводчик,
механизмы регулирования потока,
группу безопасности,
смесительный узел.

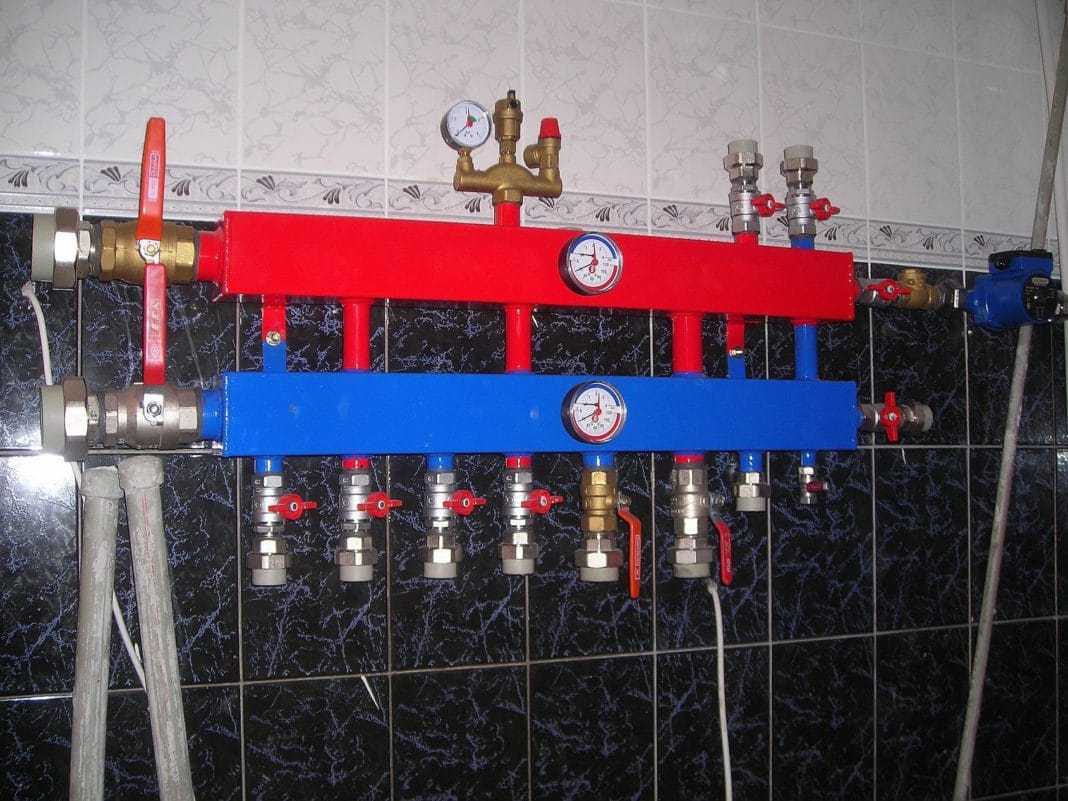

Как выглядит распределительный коллектор отопления

Рассматриваемые модели предназначены для использования в современных технологичных циркуляционных отопительных системах замкнутого типа. Преимущества коллекторных схем:

рациональное распределение рабочих потоков, способствующее экономии топлива,
возможность использования труб с небольшим диаметром (это обстоятельство актуально при необходимости введения трубопровода под стяжку),
удобство точной установки и поддержания заданного температурного режима в каждой комнате.

Главным недостатком этого решения являются ощутимые расходы, сопровождающие покупку и внедрение устройства.

Применение распределительных коллекторов оправдано не только в квартирах и частных домах – они эффективны в централизованных узлах и котельных, обслуживающих многоквартирные здания. Разветвленные системы со ступенчатым распределением рабочей среды экономически целесообразны, особенно если каждый контур оснащен автоматикой и насосом.

Что нужно учитывать, выполняя монтаж теплых полов

Каждый человек, который понимает толк в строительном мастерстве, знает, что монтаж теплого пола для частного дома – довольно затратное мероприятие. Но если учесть, что данная система должна быть надежной и долговечной, то об экономии не стоит беспокоиться. Однако некоторые моменты, которые не повлияют на работу теплого водяного пола, можно учесть.К примеру, можно не покупать новые коллекторы, а изготовить такие элементы своими руками. Чтобы сделать своими руками коллектор, не нужно быть квалифицированным мастером, следует просто придерживаться рекомендаций и производить работу поэтапно.Чаше всего система теплого пола собирается из полипропилена. Пластиковый теплый пол с правильно подобранным диаметром трубы прослужит довольно долго, будет надежно обогревать помещение.

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

Радиаторное отопление;
Теплый пол;
Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе водяного пола нет ничего сложного. В его схему входят несколько элементов:

Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Совет. Когда планируется отопление помещения размером больше 120 м², желательно приобретение котла с встроенным насосом циркуляции или отдельная его установка.

Чтобы не пришлось сливать воду из всей системы на время ремонта или в случае аварии, на входе и выходе котла устанавливаются запорные клапаны.

Водяной теплый пол

Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Арматура для подключения радиаторов отопления

При подсоединении радиаторных теплообменников к отопительной магистрали, а также в них самих используются следующие разновидности соединительных элементов и арматуры:

Шаровые краны. Запорная арматура данного типа предназначена для полного перекрытия подачи теплоносителя в радиаторы. Благодаря этому любую батарею можно как соединить, так и открутить от трубопровода для ремонта, прочистки или замены на новый прибор. Шаровые краны работают в положении закрыто и открыто, с их помощью не рекомендуется регулировать поток рабочей среды.

Вентильные краны. Вентильная арматура используется для регулировки объема подачи теплоносителя и его перекрытия. Ее применяют в случаях, если на радиаторах отсутствуют терморегуляторы и температуру на каждом приборе приходится выставлять вручную.

В процессе настройки температурные параметры радиаторов измеряют бесконтактным электронным термометром, и исходя из его показаний вращают вентильный кран, управляя подачей.

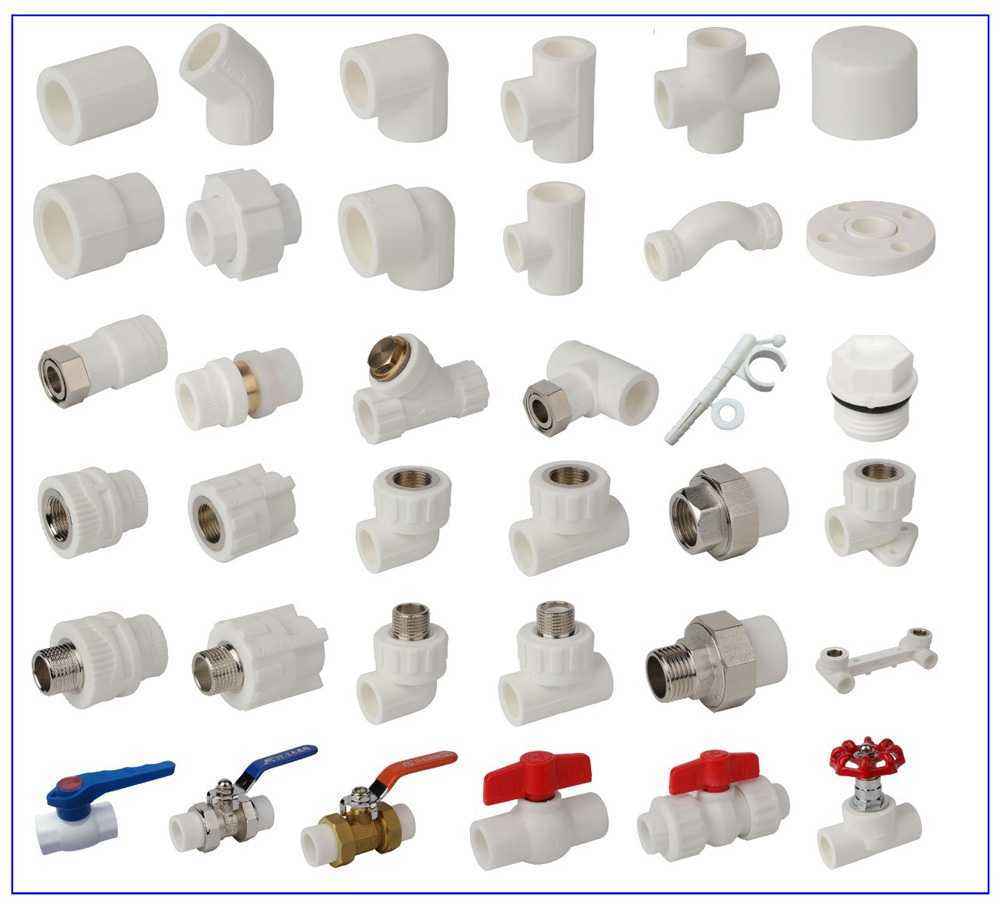

Рис. 7 Арматура и фасонные детали для монтажа полипропилена

Балансировочные краны. Выполняют функции, аналогичные вентильным. Их применение в бытовом радиаторном отоплении не поддается логическому объяснению, как и сама процедура балансировки. Обычно такие приборы устанавливают в коммунальных отопительных сетях, распределяя поток теплоносителя по домам в зависимости от их удаленности от точки раздачи.

Терморегуляторы. Управляют потоком теплоносителя, поступающего в радиаторы в зависимости от положения ручки на шкале настройки. При помощи терморегуляторов выставляют одинаковую или заданную температуру на всех радиаторах в доме или квартире. Некоторые приборы способны полностью перекрывать поток рабочей среды, и таким образом выполняют функции запорного шарового крана.

Краны Маевского. Для выпуска воздуха из батарей в один из ее верхних отводов обязательно вкручивают прибор, носящий название крана Маевского. При заполнении теплоносителем отопительной магистрали его открывают специальным ключом или шлицевой отверткой, после чего из секций выходит воздух.

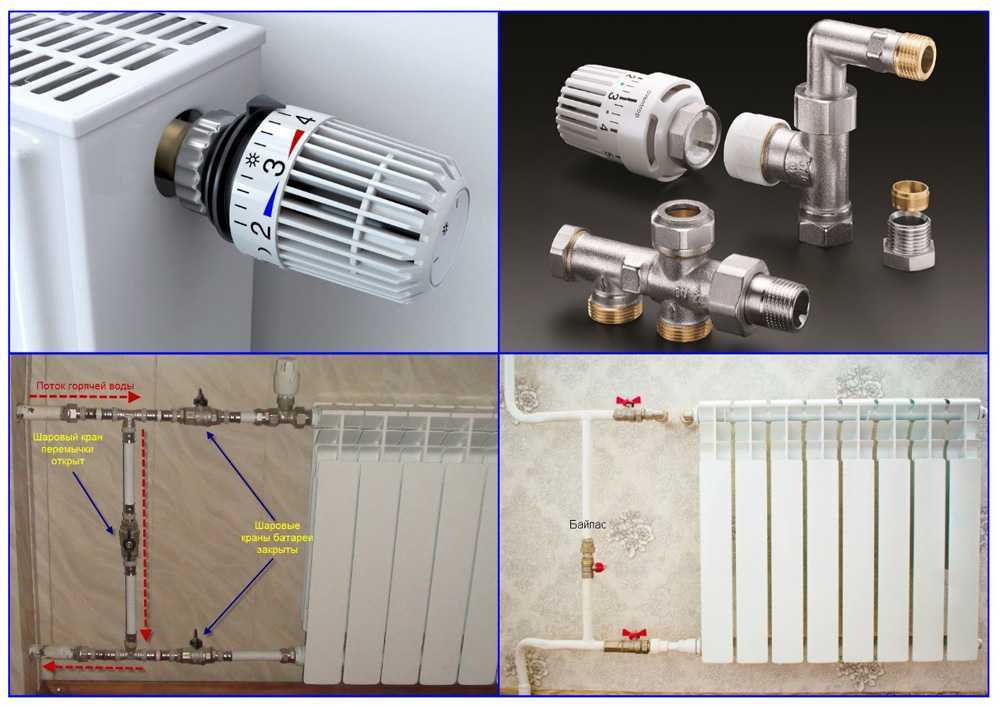

Рис. 8 Терморегуляторы, узлы нижнего подключения и байпасные перемычки

Байпас. Байпасную перемычку используют в однотрубных схемах с боковым подключением радиаторов. За байпасом обычно ставят два шаровых крана, которыми перекрывают поток теплоносителя. После этого можно снимать батарею, при этом отопительная жидкость будет беспрепятственно поступать в магистраль по параллельной байпасной линии.

Иногда в байпасную перемычку устанавливают дополнительный шаровый кран, предотвращающий поступление теплоносителя по параллельной линии при функционировании радиаторов в обычном режиме.

Узлы нижнего подключения. Панельные радиаторы имеют отличные от других батарей конструктивные особенности, основная из которых — нижнее подключение подачи и обратки через два рядом расположенных резьбовых патрубка.

Для подсоединения к ним труб использует специальную деталь в форме буквы Н (сантехники нередко называют ее бинокль) с двумя фитингами американка. Противоположные патрубки узла нижнего подключения оснащают наружной резьбой для подсоединения резьбовых фитингов трубопровода.

Футорки и заглушки. Популярные алюминиевые и биметаллические радиаторы имеют выходные резьбовые патрубки диаметром 1 дюйм (25, 4 мм).

Для подключения к ним арматуры стандартными диаметрами 1/2 или 3/4 дюйма в торговой сети реализуют комплекты с четырьмя переходными футорками (узкие муфты с разными резьбами) на диаметры 1 — 1/2 или 1 — 3/4 дюйма. В стандартный комплект также входят кран Маевского с ключом и заглушка.

Некоторые производители дополняют комплектацию винтовыми крюками для подвешивания радиатора и пластиковыми дюбелями для их крепления в стену.

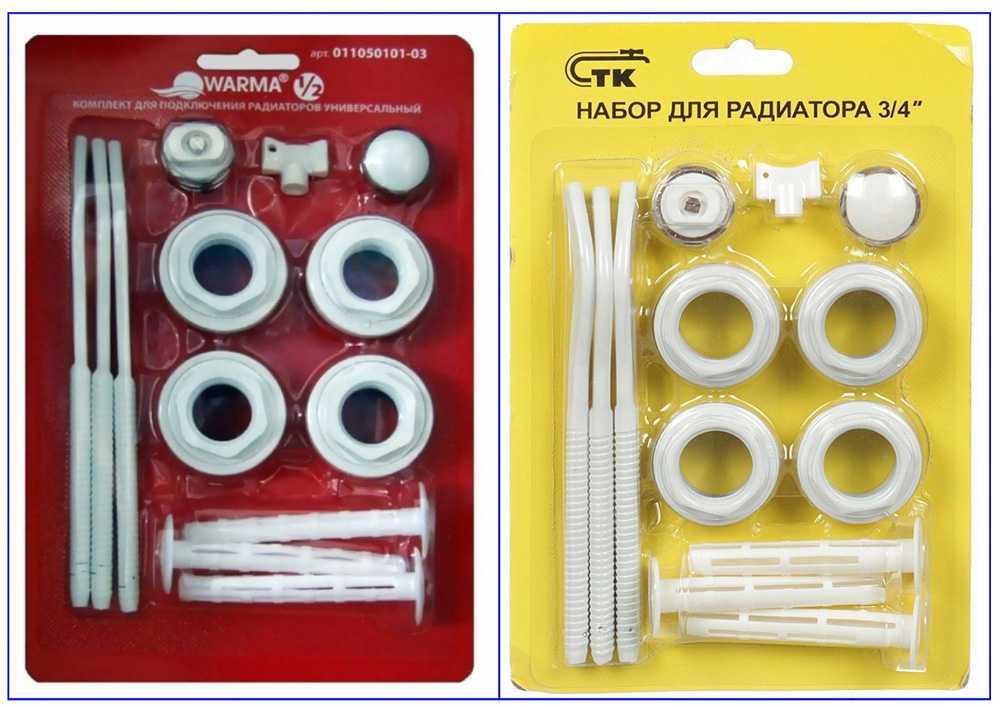

Рис. 9 Комплекты монтажных футорок с заглушкой, краном Маевского и крюками

Эксплуатационные особенности полипропиленовых труб

Трубы из полипропилена пользуются широкой популярностью у потребителей при монтаже систем отопления благодаря следующим техническим и эксплуатационным характеристикам:

Для транспортирования теплоносителя к радиаторным теплообменникам используют два типа полипропиленовых труб — армированные стекловолокном и алюминием.
Трубы армированные стекловолокном рассчитаны на давление в сети PN не более 20 бар и могут эксплуатироваться длительный срок (не менее 25 лет) при температурах теплового носителя 70 — 90 °С. К недостаткам стекловолоконных труб относят относительно высокий коэффициент температурного линейного расширения до 2 мм на погонный метр при дельте температур в 70 °С, а также их высокую кислородопроницаемость.
Предельные напорные показатели у ПП-труб с армированием из алюминия — 25 бар со сроком службы в 25 лет при транспортировании рабочей среды с температурой до 90 °С. Армированные алюминием ПП-трубы имеют ничтожно низкий коэффициент линейного удлинения и не пропускают кислород.

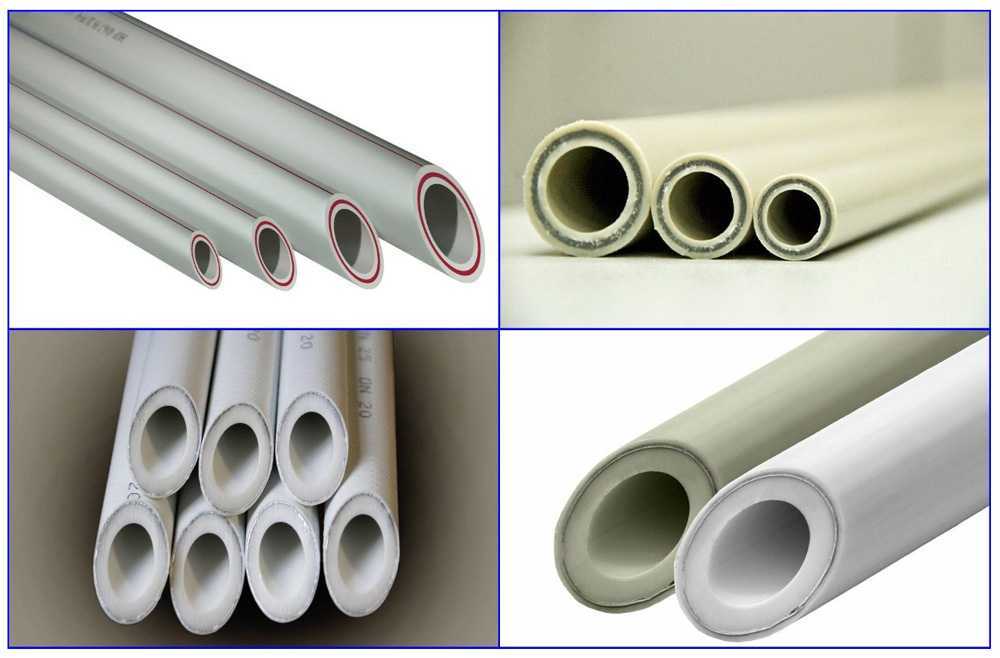

Рис. 5 ПП-трубы со стеклопластиковым и алюминиевым армированием

Полипропиленовые трубы соединяют методом пайки при помощи специального паяльника для полипропиленовых труб при температуре 260 °С.
При монтаже используют широкий ряд фасонных изделий, в том числе и переходники с полипропилена на металл с резьбой, выпускаемые наряду с трубной продукцией каждым производителем.
ПП-трубы делят на классы по сферам применения (иногда их указывает на маркировке цифрами от 1 до 5 и символами ХВ) и толщине стенок. Последний показатель указывают на маркировке, а также задают размерным соотношением наружного диаметра к толщине стенки SDR.
Коэффициент теплопроводности у изделий, армированным стекловолокном около 0,3 Вт/м·°С, с оболочкой из алюминия — 0,45 Вт/м·°С.
Трубы из полипропилена боятся воздействия прямого ультрафиолетового излучения, что, впрочем, никому не мешает прокладывать их открытым способом, подводя к теплообменным приборам под окнами.

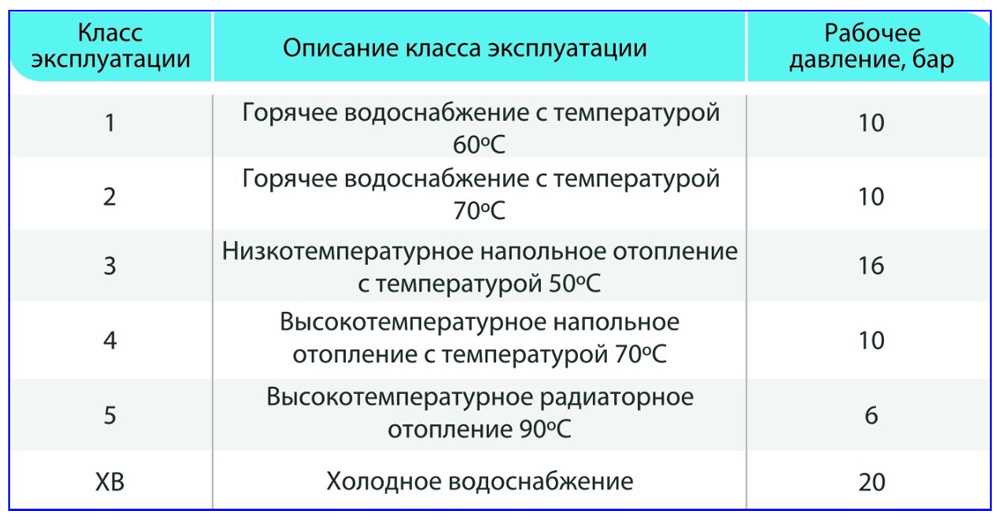

Рис. 6 Классы ПП-труб

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

Снять при помощи отвертки один из кронштейнов для крепления устройства.
Установить отсечные клапаны.
На них закрутить автоматические воздухоотводчики.
Далее располагаются дренажные клапаны.
После ставятся заглушки и возвращается на место крепежный кронштейн.

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
После закрепления подключаются все патрубки и собирается шкаф.

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

Производитель	Стоимость в зависимости от количества расходомеров, рубли
2	3	4	5	6
Oventrop	4 100	5 150	6 100	7 000	8 100
Watts	3 550	4 650	5 700	6 750	7 800
Kermi	3 500	4 400	5 500	6 450	7 500
Rehau	8 200	9 350	10 700	12 150	13 550
Valtec	—	6 600	7 950	9 300	10 700

Производитель	Цена
7	8	9	10	11	12
Oventrop	9 250	10 200	11 300	12 250	13 400	14 400
Watts	9 000	9 950	11 000	12 050	13 100	14 250
Kermi	8 550	9 600	10 700	11 750	12 700	13 850
Rehau	15 250	16 900	18 350	19 800	21 450	22 550
Valtec	12 400	13 850	15 250	17 200	18 050	19 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Виды коллекторов в системах обогрева

Модельный ряд продукции по специфике функционирования делится на 3 типа – солнечные и распределительные коллекторы, гидрострелки. Наибольшим охватом потребителей обладает вторая позиция.

Солнечные коллекторы

Предназначены преимущественно для решения хозяйственных задач, в южных регионах на них можно безбоязненно возложить все процессы, связанные с отоплением. В средней широте с недостаточным уровнем солнечного излучения такие коллекторы применяют для обеспечения горячего водоснабжения в те периоды, когда простаивает отопительный котел.

Коллектор солнечных панелей состоит из регистров, помещенных в вакуумные трубки, они взаимодействуют с замкнутым контуром, работающим на основе жидкого агента. По мере испарения агент поднимается к теплообменнику и нагревает рабочую среду. При остывании вещество опускается, тем самым закладывая цикличность процесса.

Гидрострелка – термогидравлический распределитель

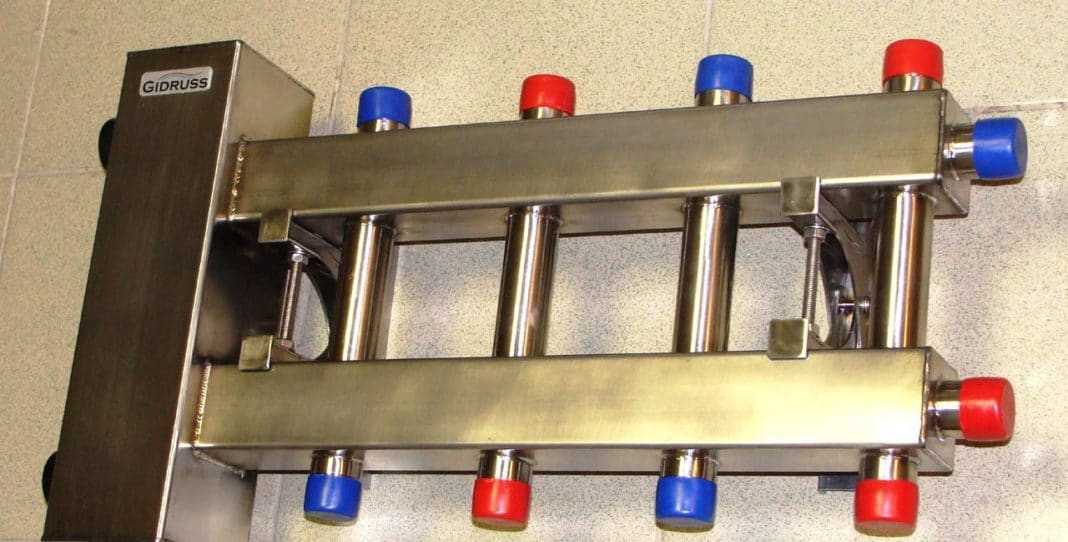

На фото гидрострелка с коллектором из нержавеющей стали

Гидроразделитель активно применяют в сложных нагревательных схемах, базирующихся на нескольких отопительных контурах, он объединяет котел с радиаторами, горячим водоснабжением, теплыми полами. Заводские модели устройств включают сепараторы потоков, а также механизмы, выводящие из системы воздух и загрязнения.

Для оптимизации обогрева желательно снабдить каждый контур собственным насосом. Гидрострелка – это особая категория коллектора, ее отличает способность работы с большими диаметрами труб, она монтируется в котельной в вертикальной плоскости.

Распределительные коллекторы для системы отопления

Они разносят потоки рабочей среды прямо к отопительным приборам. Конструктивно изделие состоит из пары гребенок, первая необходима для доставки теплоносителя к греющим точкам, вторая осуществляет отвод воды обратно в котельную. В торцевой части каждого распределителя предусмотрены подключения к магистралям, непосредственно вдоль корпуса можно увидеть штуцеры для конкретных приборов, в частности, для контуров теплого пола, отопительных батарей.

Обустройство радиаторного отопления с помощью распределительного коллектора, по сравнению с традиционными 1-2-трубными схемами, производится параллельно, а не как все привыкли – последовательно. Теплоноситель, разводимый по всем веткам, имеет одинаковую температуру. Характеристики каждого радиатора или группы в пределах одного контура можно задать в соответствии с запросами, при этом можно не бояться их взаимовлияния.

Для теплых полов использование гребенок – единственный осуществимый вариант, обеспечивающий ровную работу системы. При необходимости коллектор можно смонтировать скрытно, замаскировав специальным шкафом, помещенным в нишу.
